Слайд 1Тема лекции:
Устройства ПК
Вопрос 6. Внешние запоминающие устройства
Слайд 2
Основными характеристиками ВЗУ являются:
информационная емкость (Мбайт, Гбайт и т.д.);
время
доступа (в секундах или долях секунды).
Слайд 3Виды ВЗУ
По способу доступа к информации ВЗУ выделяют:
устройства прямого
(произвольного) доступа;
устройства последовательного доступа.
По технологии записи:
магнитные;
оптические;
магнитооптические
флеш-микросхемные
Слайд 4
Основными характеристиками ВЗУ являются:
информационная емкость (Мбайт, Гбайт и т.д.);
время
доступа (в секундах или долях секунды).
Слайд 6Внутренний вид жесткого диска
Слайд 8Вид устройства чтения дискет
Внешний
Внутренний
Слайд 9Внешний вид дискеты
3,5 дюйма
Слайд 10Вид устройства чтения компакт-диска
Слайд 12Отличия CD и DVD
СD – 700 Мб, DVD –
4.7 Гб, двухслойный 8,5 Г.б
Слайд 13Blu-Ray и HD DVD
Blu-Ray (сокращённо BR) или Blu-Ray Disk
(BD) - это формат нового поколения дисков высокого качества. Эти
диски могут использоваться как долговременные хранители различных данных: фильмов, музыки, игр и т.д.
Формат доработанного красного лазера назовут HD DVD, а сине - фиолетового Blu-Ray
В технологии Blu-Ray (BR) были явные преимущества по отношению к сопернику - его ёмкость составляла 27 гигабайт на один слой, у HD DVD же 15 Гб. Оба формата воспроизводят видео в HD качестве - 1920х1080. Кроме того BR поддерживает до 8 слоёв, это значит, вместимость около 200 Гб информации, а также возможность подключаться к интернету через плееры и рекордеры и закачивать нужные субтитры, языки, дополнительные материалы к фильму. Единственным недостатком Blu-Ray будет его более высокая стоимость по отношению к конкуренту.
Слайд 17Сравнительные характеристики носителей информации
1 - 64Гб
250 Гб – 2
Тб
Слайд 18Спецификация накопителей информации
НЖМД 3.5" SATA 1ТБ Seagate Barracuda ES.2 SEST31000340NS,
SATAII, 7200rpm, 32M cache - $178
НЖМД внешний 3.5" USB2.0+eSATA+IEEE1394 1ТБ
WD My Book Home Edition WDH1CS10000E, 7200rpm, 16M cache, БП, черный - $152
Привод DVD+/-RW LiteOn iHAS124-04, SATA, DVD-Dual 8/8, DVD 22/24/6/8/16, DVD-RAM 12, CD 48/32/48, черный - $ 40
Привод Blu-Ray/DVD+/-RW Plextor PX-B300SA/T3B, SATA, BD 6, DVD-Dual 4/4, DVD 16/16/6/8/16, DVD-RAM 5/5, CD 40/24/40, 4M, LightScribe, черный - $ 373
Привод FD 3.5" внешний Sony, USB, черный - $ 36
Флэш-накопитель USB2.0 8G Transcend TS8GJFV90P, High-Speed, 30/8МБ/сек, серебристый металлик, стильный дизайн - $ 34
Флэш-накопитель USB2.0 8G Apacer Handy Steno AH223, 10/3МБ/сек, белый - $ 24
Слайд 19Тема лекции:
Устройства ПК
Вопрос 7. Устройства ввода ПК
Слайд 20Понятие
Устройства ввода – это совокупность устройств, предназначенных для управления ПК
или ввода информации в него в различной форме (команды, символы,
звук, графика, видео).
Слайд 21Виды устройств ввода
клавиатура;
манипуляторы (мышь, джойстик, трекбол, трекпойнт);
сканер;
дигитайзер
(цифровой планшет);
тактильная панель (тачпад);
тактильный экран;
устройства ввод звука
устройства ввода
графики
устройства ввода видео
Слайд 22Клавиатура (keyboard – доска с клавишами) – это совокупность клавиш
(миниатюрных переключателей), предназначенных (путем их нажатия) для ввода пользователем команд
или символьных данных в ПК
Слайд 23Характеристики и виды клавиатур
механизм действия клавиш
мембранные
полумеханические
механические
тип подключения
проводные
беспроводные (инфракрасный, ультразвук –
FM, BlueToоth)
интерфейс (разъем подключения)
AT (для AT-системных плат)
PS/2
USB
раскладка символов
QWERTY (ЙЦУКЕН)
другие
форм-фактор клавиши
Enter
П – прямая
Г-образная
L-образная
эргономика (удобство пользователя)
стандартные
эргономические
количество клавиш
малые (нет цифровых клавиш - на ноутбуках)
стандартные (101/102 – 106 (Win))
расширенные (+ мультимедиа, Интернет-клавиши и др.)
цвет русских букв (красный/черный)
наличие дополнительных устройств (USB Hub, TouchPad и др/)
Слайд 26Эргономическая клавиатура с дополнительными клавишами (Microsoft Natural)
Слайд 29Спецификация клавиатуры
Клавиатура Mitsumi Classic, PS/2 - $8
Клавиатура Microsoft Natural
Multimedia, PS/2, Мультимедиа 17кн., эргономичная - $23
Набор Logitech Cordless Desktop
Comfort беспроводная FM клавиатура и оптическая мышь, USB+PS/2, кнопки, колесо, черный, - $ 125
Мышь Microsoft IntelliMouse Optical, USB+PS/2, 5кн., колесо, оптическая - $16
Мышь Logitech MX1000 Laser Cordless Mouse, USB, колесо, 8 кнопок, оптическая лазер, беспроводная, 800dpi, - $ 92
Слайд 30Манипулятор «Мышь» (mouse) – это устройство для перемещения указателя (курсора)
по экрану, указания точек на экране дисплея и передачи экранных
координат этих точек в ПК, посредством перемещения мыши по поверхности (стола) и нажатия ее кнопок.
Слайд 31Характеристики и виды манипуляторов «мышь»
механизм действия клавиш
оптико-механическая
оптическая
тип подключения
проводные
беспроводные (инфракрасный, ультразвук
– FM, BlueToоth)
интерфейс (разъем подключения)
COM (для AT-системных плат)
PS/2
USB
скроллинг
без скролинга
1 ролик
(рычажок (trackpoint ) или «кнопка-качелька» для вертикальной прокрутки)
2 колеса (+ горизонтальный)
эргономика (удобство пользователя)
стандартные
эргономические
количество кнопок
2-кнопочные
3-кнопочные (ролик – 3 кн.)
5-кнопочные
8-кнопочные
Слайд 325-кнопочная оптическая мышь со вертикальным скроллингом (Microsoft IntelliMouse Optical)

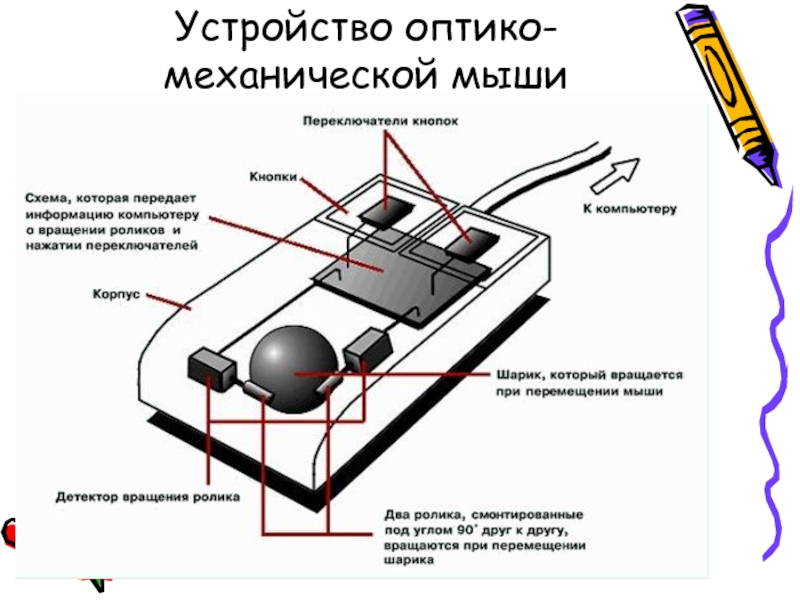

Слайд 33Устройство оптико-механической мыши
Слайд 34Трекбол (trackball) - шаровой манипулятор - устройство для перемещения указателя
по экрану
(управление: вращение пальцами рук шара и нажатие кнопок)
Слайд 35Джойстик (joystick) - рычажный манипулятор - устройство управления перемещением объектов
по экрану.

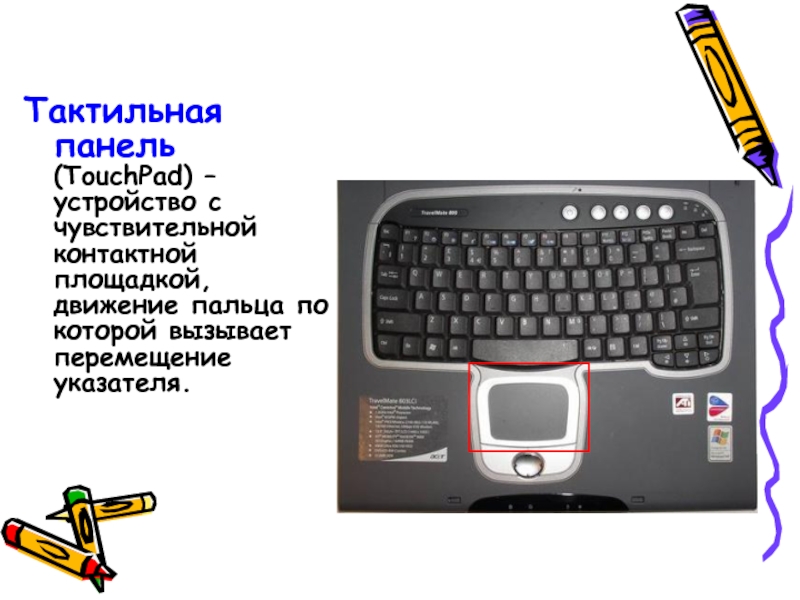

Слайд 36Тактильная панель (TouchPad) – устройство с чувствительной контактной площадкой, движение
пальца по которой вызывает перемещение указателя.
Слайд 37Трекпойнт (trackpoint) — координатное устройство, представляющее собой миниатюрный джойстик с
шершавой вершиной диаметром 5-8 мм.
Слайд 38Сенсорный (тактильный) экран дает возможность выбирать действие или команду, дотрагиваясь
до экрана пальцем.
Слайд 39Сканер (scanner) - устройство для ввода в компьютер изображения текстов,
рисунков, слайдов, фотографий, чертежей и другой графической информации посредством считывания
информации с бумаги.
Слайд 41
Графический планшет (digitizer) — это кодирующее устройство, позволяющее вводить в
компьютер двумерное, в том числе и многоцветное, изображение в виде
растрового образа
Слайд 42Цифровая камера - фотоаппарат с оптической системой, которая проецирует уменьшенное
изображение на матрицу из светочувствительных элементов, отцифровывает их и сохраняет
в файл JPEG/
