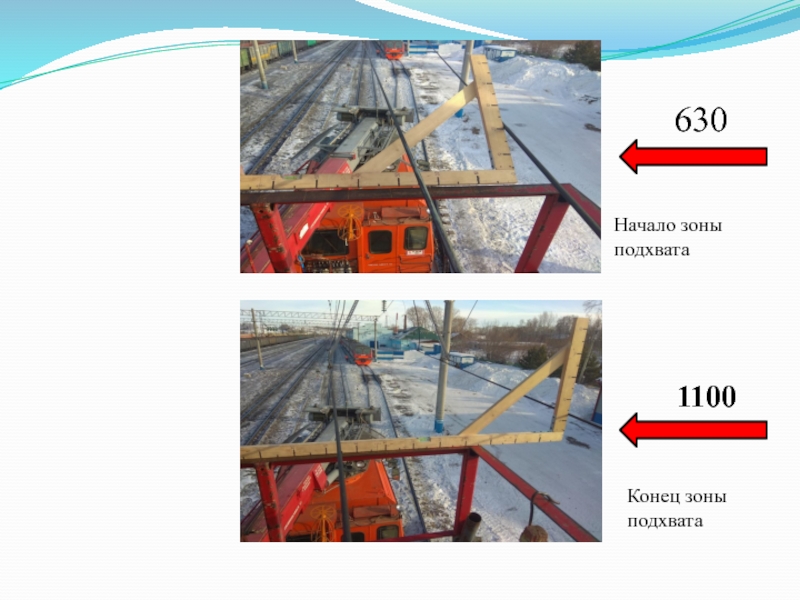

- 7. 630 1100Начало зоны подхватаКонец зоны подхвата
- 8. Регулировка положения по высоте К/П.Провода должны находится
- 9. 2-4 мм
- 10. Ограничительная накладкаПроверяем состояние и правильность положения ограничительной
- 11. Фиксирующие устройства на опоре, фиксирующем тросе
- 12. . Несущие тросы полукомпенсированных подвесок над пересечением
- 13. Расстояние между ограничительной накладкой и контактным проводом,
- 14. Устанавливаются ограничительные накладки длиной 1,5 м. при
- 15. Проверка состояния поверхности контактных проводов в зоне
- 16. Электросоединители Проверяем правильность установки и состояние электросоединителей.
- 17. Основной ПС в сторону остряка 3-3,5 мДополнительный
- 18. Устройство одновременного подъёма контактных проводовУППВС устанавливается на
- 19. Начало установки скользуна УППВС для стрелочного перевода 1/11

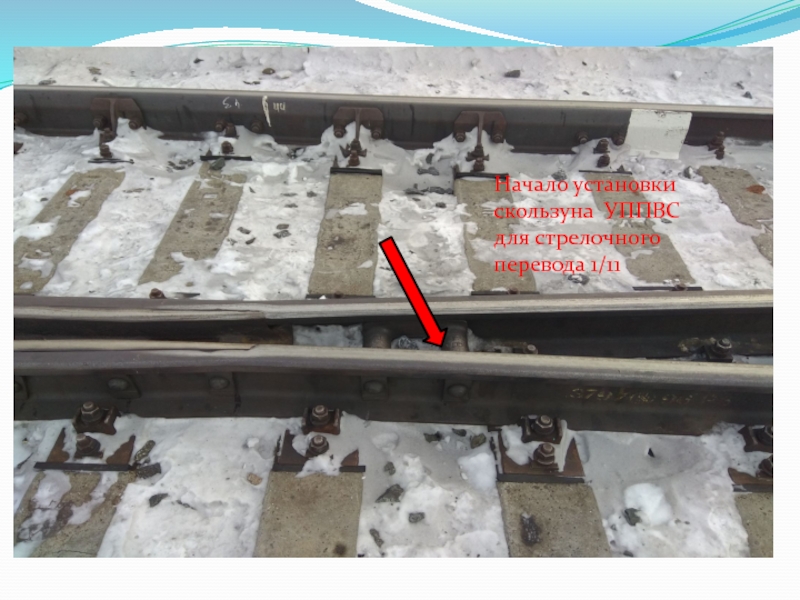

- 20. Начало установки скользуна УППВС для стрелочного перевода 1/11
- 21. На УППВС монтируются усовики из проволоки марки
- 22. 120
- 23. Антикоррозийное покрытиеПроверяем состояние антикоррозийного покрытия стальных изделий .
- 24. Узлы фиксацииПроверяем узлы фиксации контактного провода ,
- 25. Смещение фиксатора вдоль оси пути не должно
- 26. Список литературы.1. ПУТЭКС ЦЭ – 868 2002
- 27. СПАСИБО ЗА ВНИМАНИЕ.
- 28. Скачать презентанцию
Точка пересечения контактных проводовПроверяем правильность расположение точки пересечения контактных проводов , образующих воздушную стрелку , относительно стрелочного перевода. Пересечение контактных проводов должно отстоять от осей прямого пути и отклоняемого пути на
Слайды и текст этой презентации
Слайд 1Воздушная стрелка
Проверка состояния, регулировка и ремонт воздушной стрелки
Исполнитель Мартынов
Д.В

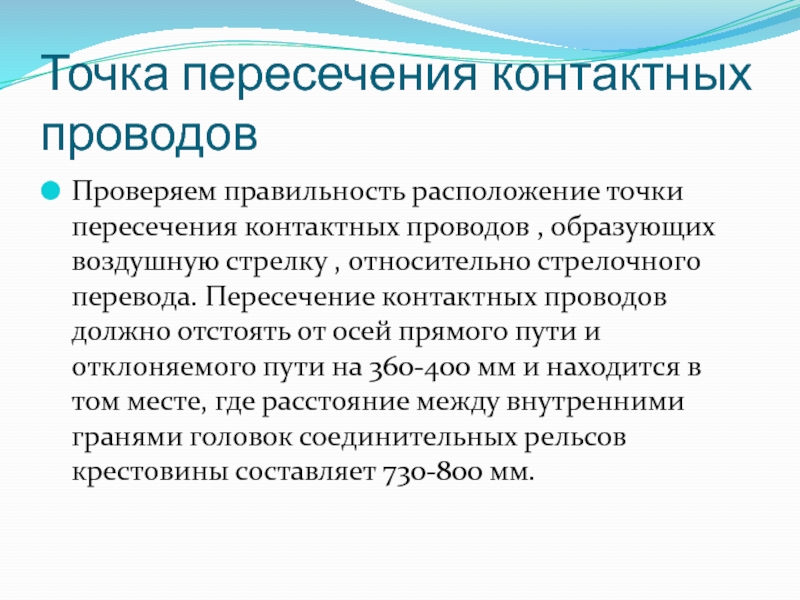

Слайд 2Точка пересечения контактных проводов
Проверяем правильность расположение точки пересечения контактных проводов
, образующих воздушную стрелку , относительно стрелочного перевода. Пересечение контактных
проводов должно отстоять от осей прямого пути и отклоняемого пути на 360-400 мм и находится в том месте, где расстояние между внутренними гранями головок соединительных рельсов крестовины составляет 730-800 мм.

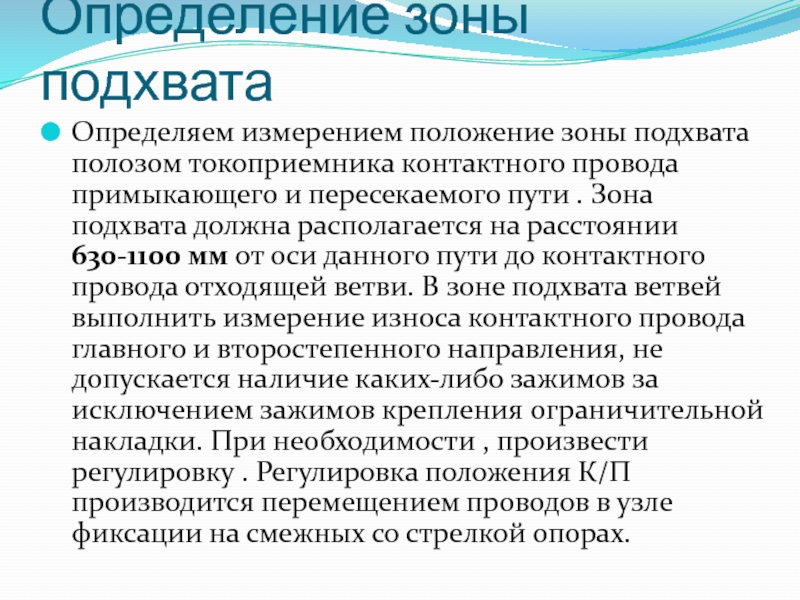

Слайд 5Определение зоны подхвата
Определяем измерением положение зоны подхвата полозом токоприемника контактного
провода примыкающего и пересекаемого пути . Зона подхвата должна располагается
на расстоянии 630-1100 мм от оси данного пути до контактного провода отходящей ветви. В зоне подхвата ветвей выполнить измерение износа контактного провода главного и второстепенного направления, не допускается наличие каких-либо зажимов за исключением зажимов крепления ограничительной накладки. При необходимости , произвести регулировку . Регулировка положения К/П производится перемещением проводов в узле фиксации на смежных со стрелкой опорах.

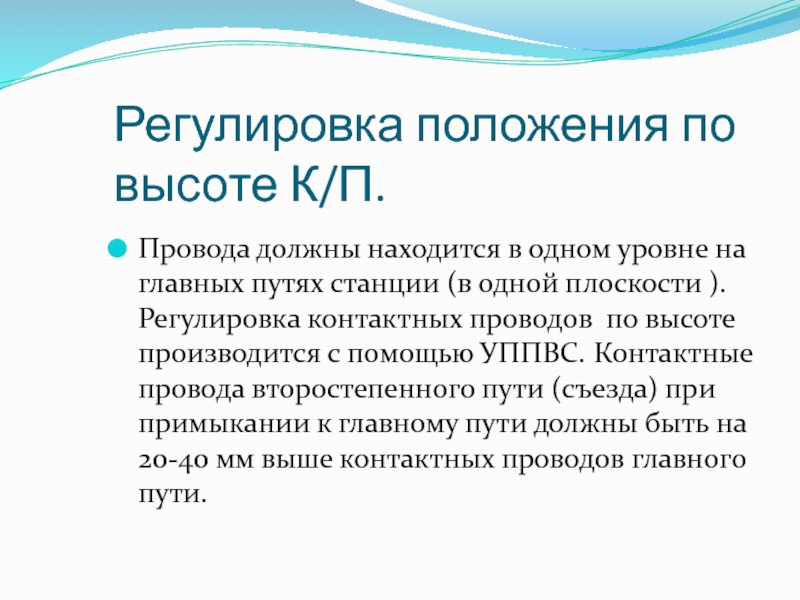

Слайд 8Регулировка положения по высоте К/П.
Провода должны находится в одном уровне
на главных путях станции (в одной плоскости ). Регулировка контактных
проводов по высоте производится с помощью УППВС. Контактные провода второстепенного пути (съезда) при примыкании к главному пути должны быть на 20-40 мм выше контактных проводов главного пути.

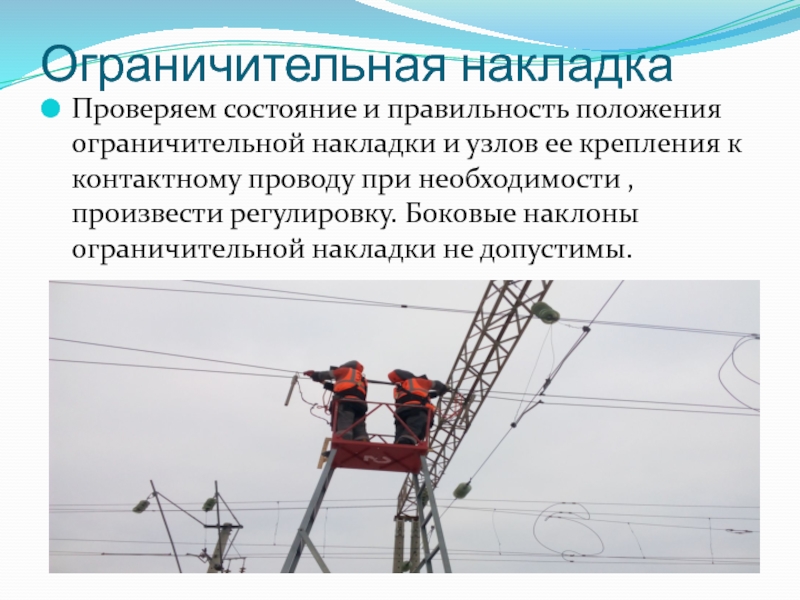

Слайд 10Ограничительная накладка
Проверяем состояние и правильность положения ограничительной накладки и узлов
ее крепления к контактному проводу при необходимости , произвести регулировку.
Боковые наклоны ограничительной накладки не допустимы.

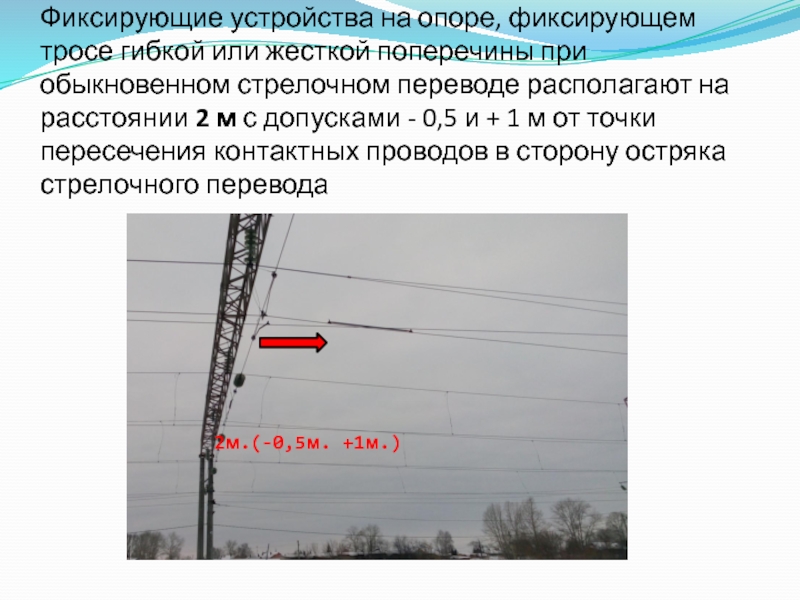

Слайд 11 Фиксирующие устройства на опоре, фиксирующем тросе гибкой или жесткой поперечины
при обыкновенном стрелочном переводе располагают на расстоянии 2 м с
допусками - 0,5 и + 1 м от точки пересечения контактных проводов в сторону остряка стрелочного перевода2м.(-0,5м. +1м.)

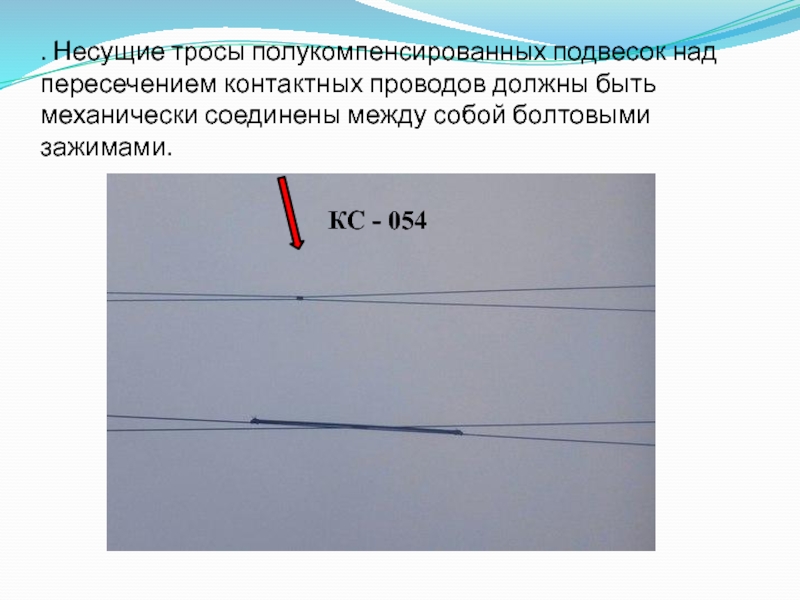

Слайд 12. Несущие тросы полукомпенсированных подвесок над пересечением контактных проводов должны
быть механически соединены между собой болтовыми зажимами.
КС - 054

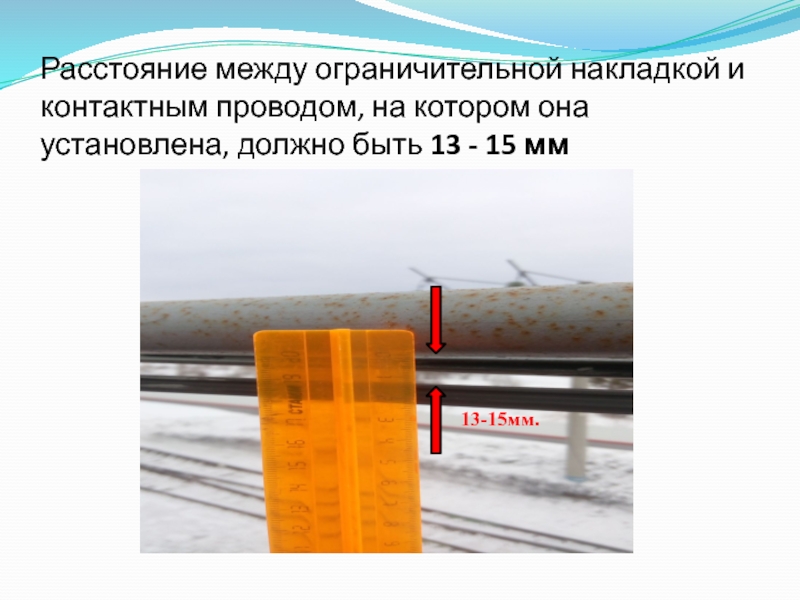

Слайд 13Расстояние между ограничительной накладкой и контактным проводом, на котором она
установлена, должно быть 13 - 15 мм
13-15мм.

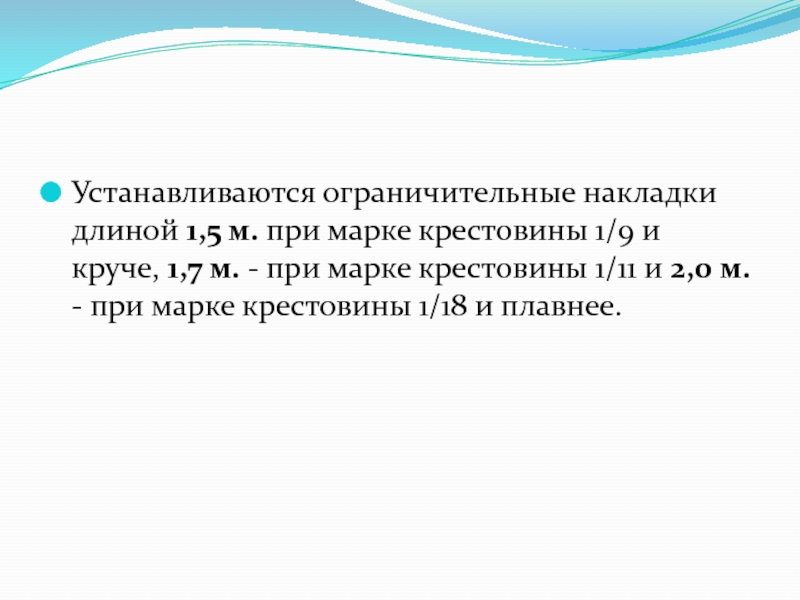

Слайд 14Устанавливаются ограничительные накладки длиной 1,5 м. при марке крестовины 1/9
и круче, 1,7 м. - при марке крестовины 1/11 и
2,0 м. - при марке крестовины 1/18 и плавнее.

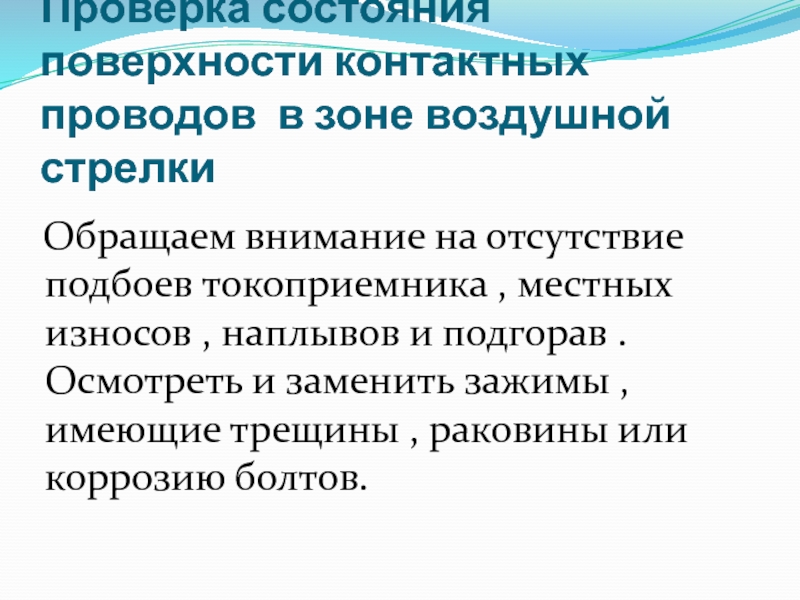

Слайд 15Проверка состояния поверхности контактных проводов в зоне воздушной стрелки
Обращаем внимание на отсутствие подбоев токоприемника , местных износов ,
наплывов и подгорав . Осмотреть и заменить зажимы , имеющие трещины , раковины или коррозию болтов.
Слайд 16Электросоединители
Проверяем правильность установки и состояние электросоединителей. Основной электросоединитель устанавливается
на расстоянии 3-3,5м. от точки пересечения контактных проводов в сторону
остряка стрелочного перевода, а дополнительный на расстоянии 2-2.5м. от зоны подхвата в сторону крестовины стрелочного перевода. Питающие зажимы должны быть надежно закреплены на контактном проводе .
Слайд 17Основной ПС в сторону остряка
3-3,5 м
Дополнительный ПС в сторону
крестовины 2-2,5 м
Конец зоны подхвата 1100 мм.
Пересечение к/п.
Слайд 18Устройство одновременного подъёма контактных проводов
УППВС устанавливается на расстоянии не далее
1000 мм. от зоны подхвата (1100мм) в сторону крестовины .
1000мм. от зоны подхвата
Слайд 21На УППВС монтируются усовики из проволоки марки БМ-4 или из
оцинкованного тросса диаметром 5мм. фиксирующегося специальными зажимами. Угол между усовиками
составляет 90-120 градусов. Длина рабочей поверхности скользуна не менее 800 мм.
Слайд 24Узлы фиксации
Проверяем узлы фиксации контактного провода , наклон и продольное
перемещение дополнительного стержня фиксатора в месте крепления его к контактному
проводу. Расстояние между контактными проводами в плане у фиксирующего устройства должна быть не менее 100 мм .Не менее 100мм
Слайд 25Смещение фиксатора вдоль оси пути не должно превышать 1/3 фиксатора
в обе стороны от среднего положения при крайних значениях температуры
окружающего воздуха. Расстояние от рабочего контактного провода до основного стержня фиксатора должно составлять 350-400 мм.По окончанию работ заполнить паспорт воздушной стрелки.

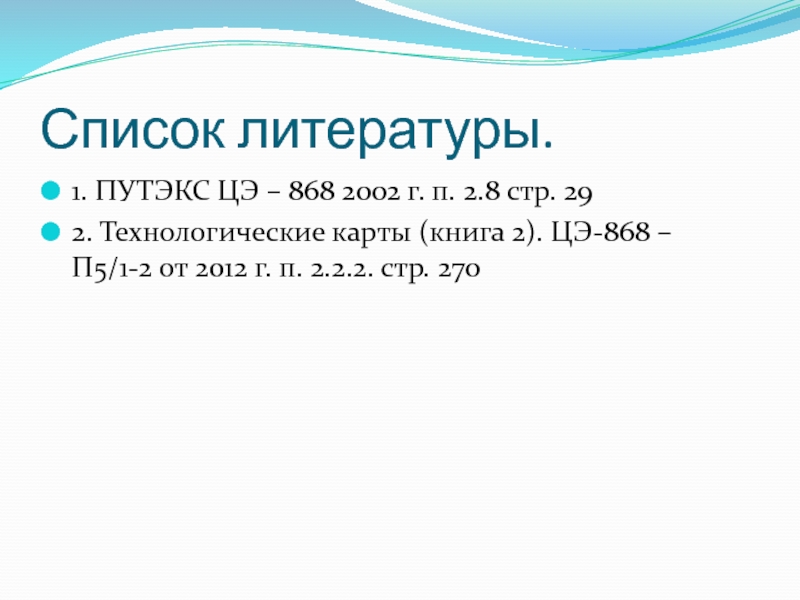

Слайд 26Список литературы.
1. ПУТЭКС ЦЭ – 868 2002 г. п. 2.8
стр. 29
2. Технологические карты (книга 2). ЦЭ-868 – П5/1-2 от
2012 г. п. 2.2.2. стр. 270
