ВВЕДЕННЯ В СПЕЦІАЛЬНІСТЬ

офсетний, та високий види друку. Обладнання
Ткаченко В. П.
Факультет комп’ютерних

наук, кафедра інженерної та комп’ютерної графіки, ХНУРЕ

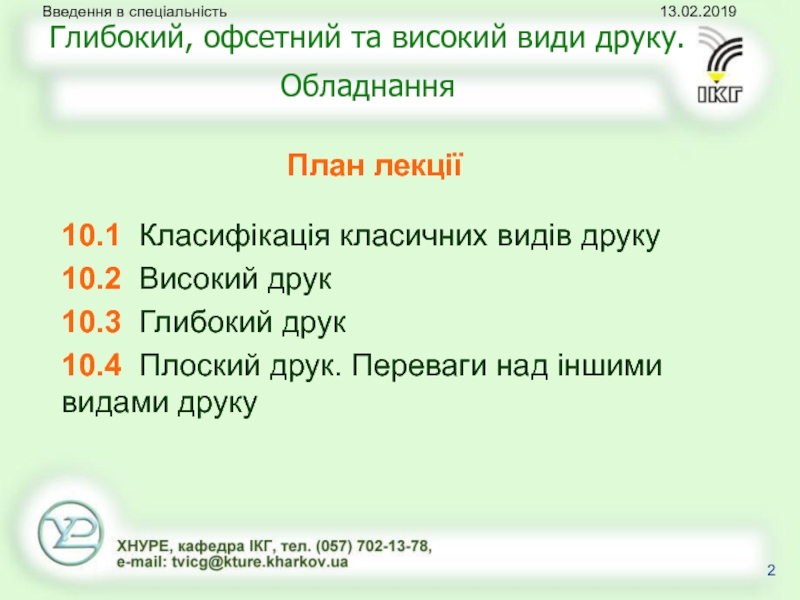

План лекції

10.1 Класифікація класичних видів друку
10.2 Високий друк
10.3 Глибокий друк
10.4

Плоский друк. Переваги над іншими видами друку

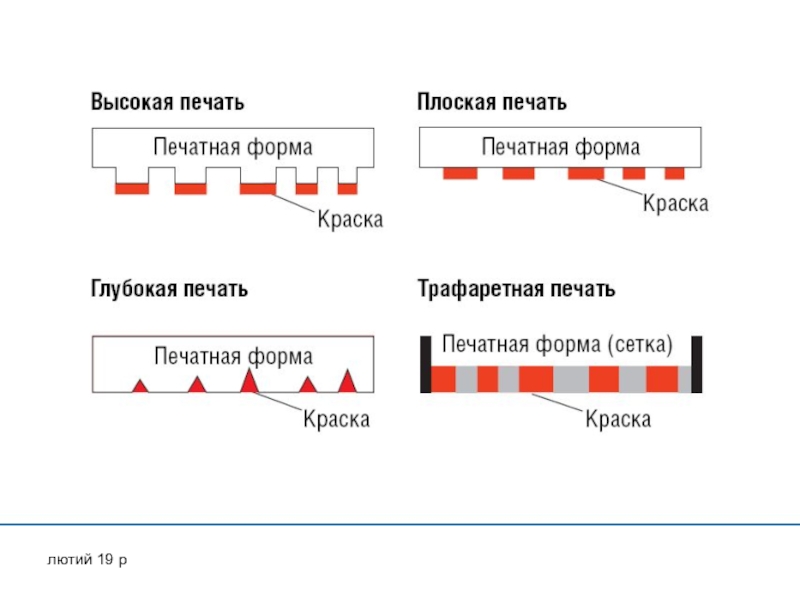

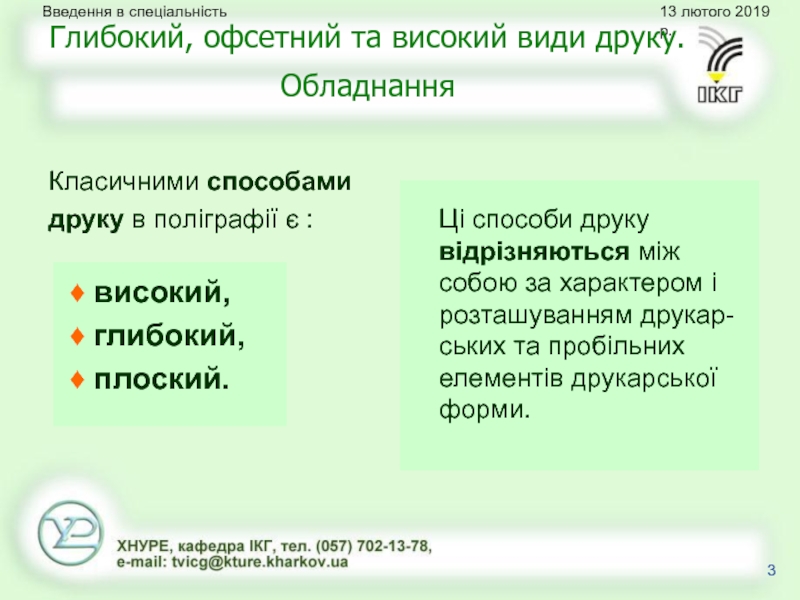

способи друку
відрізняються між
собою за характером і
розташуванням друкар-
ських

та пробільних
елементів друкарської
форми.

♦ високий,
♦ глибокий,
♦ плоский.

Глибокий, офсетний та високий види друку. Обладнання

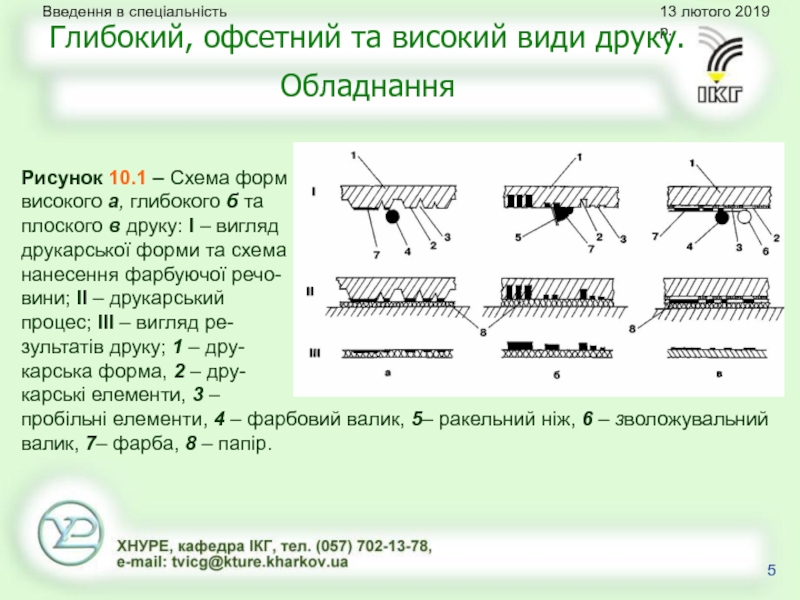

глибокого б та
плоского в друку: I – вигляд
друкарської

форми та схема
нанесення фарбуючої речо-
вини; II – друкарський
процес; III – вигляд ре-
зультатів друку; 1 – дру-
карська форма, 2 – дру-
карські елементи, 3 –
пробільні елементи, 4 – фарбовий валик, 5– ракельний ніж, 6 – зволожувальний валик, 7– фарба, 8 – папір.

Глибокий, офсетний та високий види друку. Обладнання

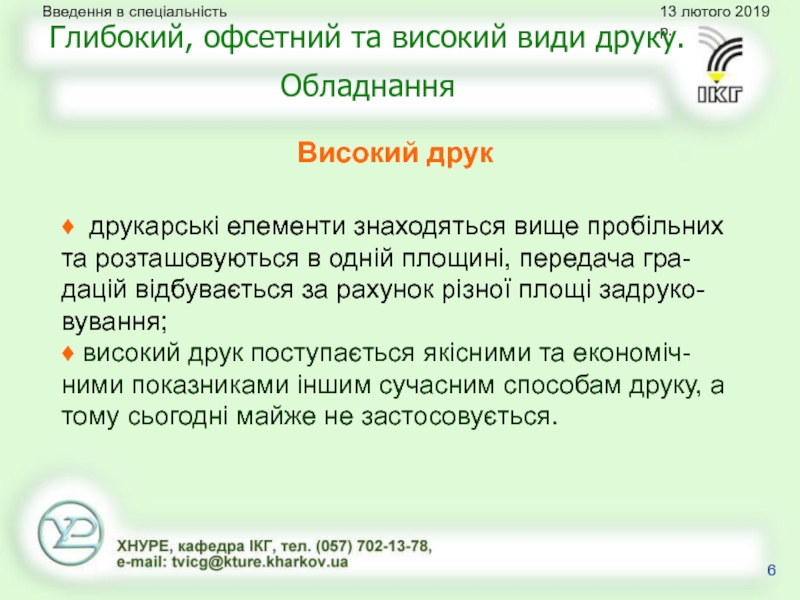

розташовуються в одній площині, передача гра-дацій відбувається за рахунок різної

площі задруко-вування;
♦ високий друк поступається якісними та економіч-ними показниками іншим сучасним способам друку, а тому сьогодні майже не застосовується.

Високий друк

Глибокий, офсетний та високий види друку. Обладнання

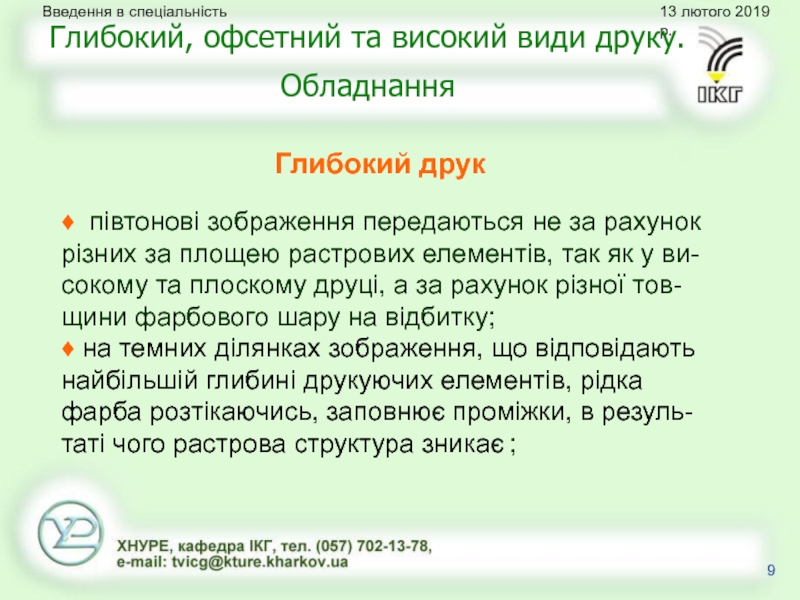

різних за площею растрових елементів, так як у ви-сокому та

плоскому друці, а за рахунок різної тов-щини фарбового шару на відбитку;
♦ на темних ділянках зображення, що відповідають найбільшій глибині друкуючих елементів, рідка фарба розтікаючись, заповнює проміжки, в резуль-таті чого растрова структура зникає ;

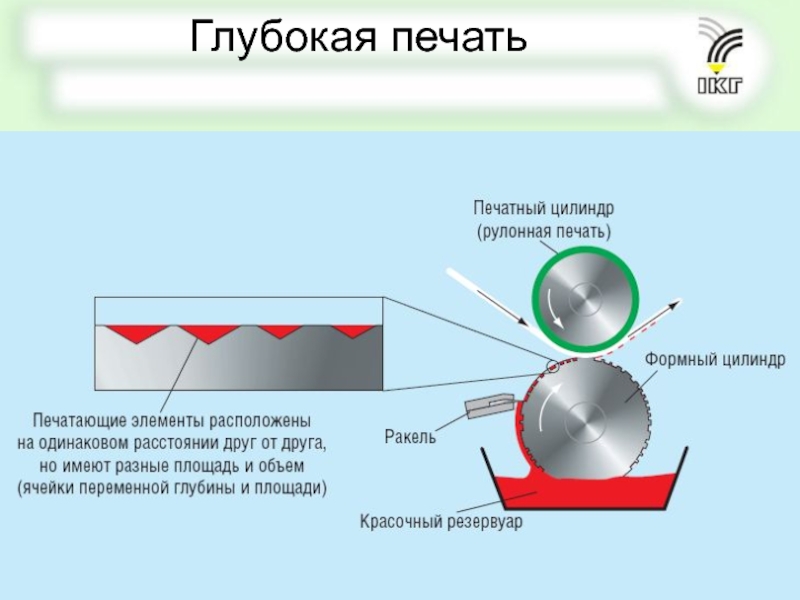

Глибокий друк

Глибокий, офсетний та високий види друку. Обладнання

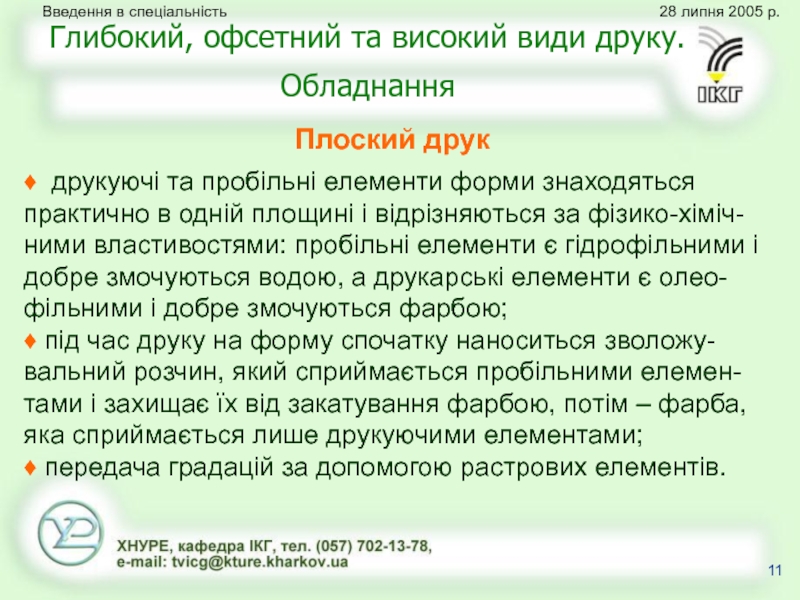

елементи форми знаходяться практично в одній площині і відрізняються за

фізико-хіміч-ними властивостями: пробільні елементи є гідрофільними і добре змочуються водою, а друкарські елементи є олео-фільними і добре змочуються фарбою;
♦ під час друку на форму спочатку наноситься зволожу-вальний розчин, який сприймається пробільними елемен-тами і захищає їх від закатування фарбою, потім – фарба, яка сприймається лише друкуючими елементами;
♦ передача градацій за допомогою растрових елементів.

Плоский друк

Глибокий, офсетний та високий види друку. Обладнання

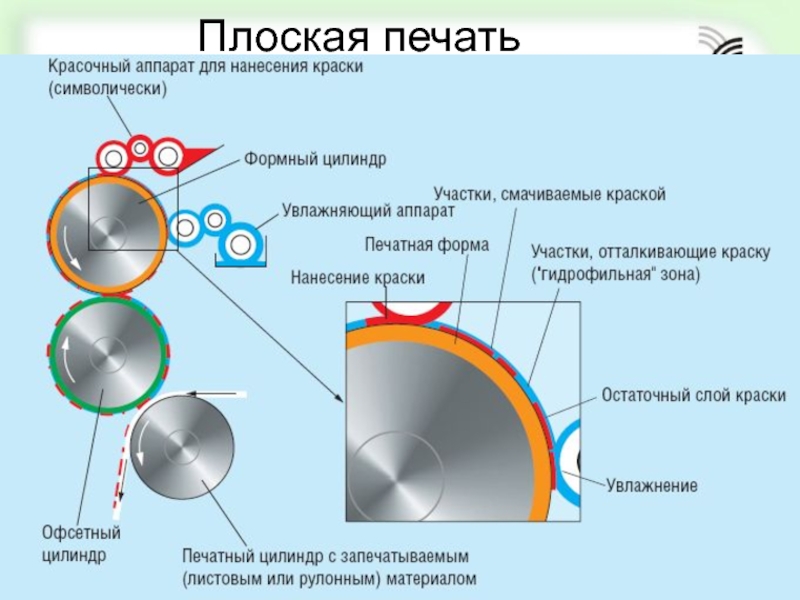

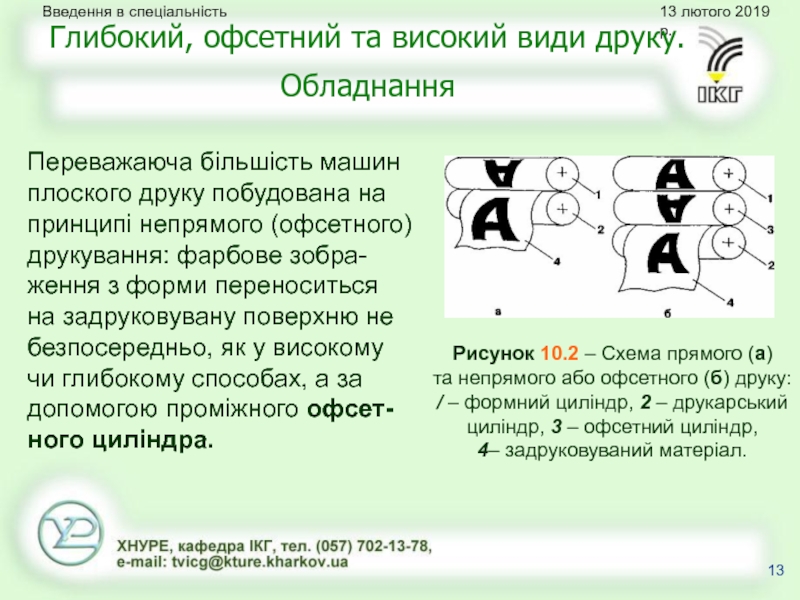

непрямого або офсетного (б) друку:
/ – формний циліндр, 2

– друкарський
циліндр, 3 – офсетний циліндр,
4– задруковуваний матеріал.

Переважаюча більшість машин
плоского друку побудована на
принципі непрямого (офсетного)
друкування: фарбове зобра-
ження з форми переноситься
на задруковувану поверхню не
безпосередньо, як у високому
чи глибокому способах, а за
допомогою проміжного офсет-
ного циліндра.

Глибокий, офсетний та високий види друку. Обладнання

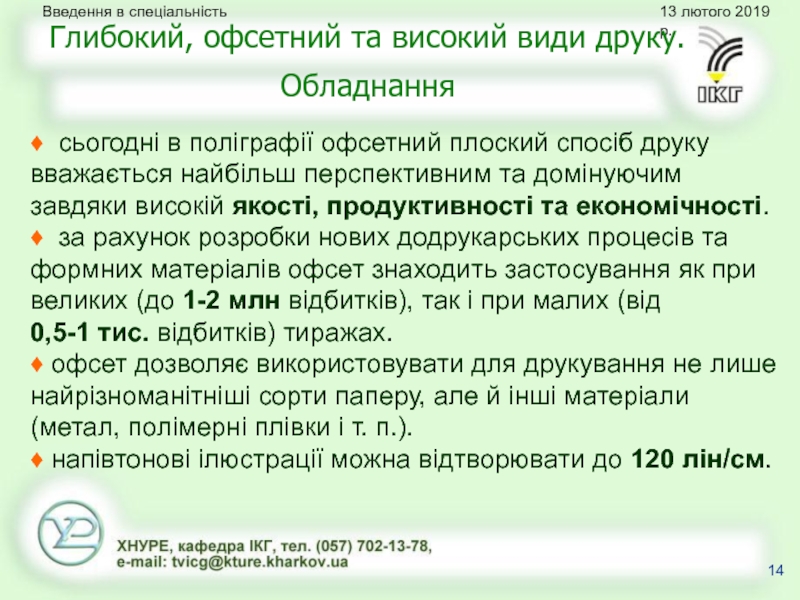

друку вважається найбільш перспективним та домінуючим завдяки високій якості, продуктивності

та економічності.
♦ за рахунок розробки нових додрукарських процесів та формних матеріалів офсет знаходить застосування як при великих (до 1-2 млн відбитків), так і при малих (від 0,5-1 тис. відбитків) тиражах.
♦ офсет дозволяє використовувати для друкування не лише найрізноманітніші сорти паперу, але й інші матеріали (метал, полімерні плівки і т. п.).
♦ напівтонові ілюстрації можна відтворювати до 120 лін/см.

Глибокий, офсетний та високий види друку. Обладнання

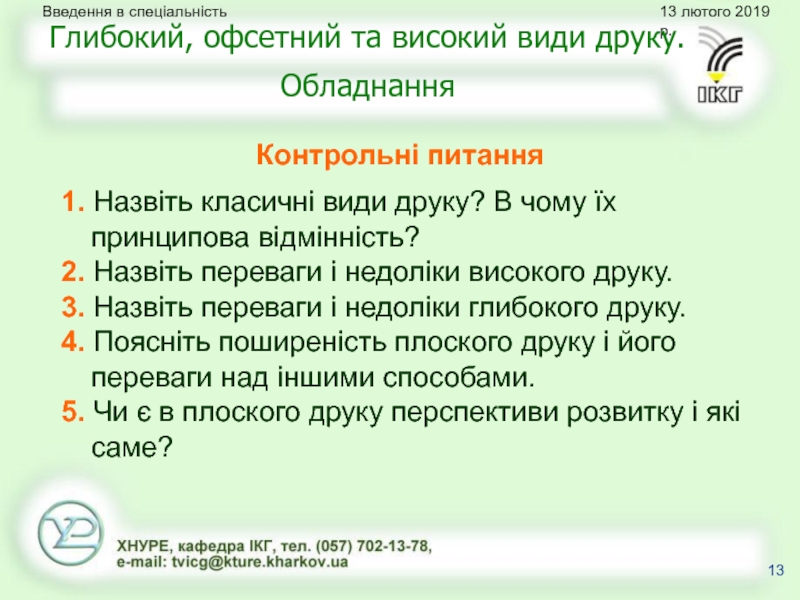

чому їх принципова відмінність?
2. Назвіть переваги і недоліки високого друку.
3.

Назвіть переваги і недоліки глибокого друку.
4. Поясніть поширеність плоского друку і його переваги над іншими способами.
5. Чи є в плоского друку перспективи розвитку і які саме?
