1 3.2 Синтез функциональных схем блоков операционного автомата (ОА) ТЕМА 3
Содержание
- 1. 1 3.2 Синтез функциональных схем блоков операционного автомата (ОА) ТЕМА 3
- 2. {φ} – множество микроопераций, инициируемых управляющими сигналами

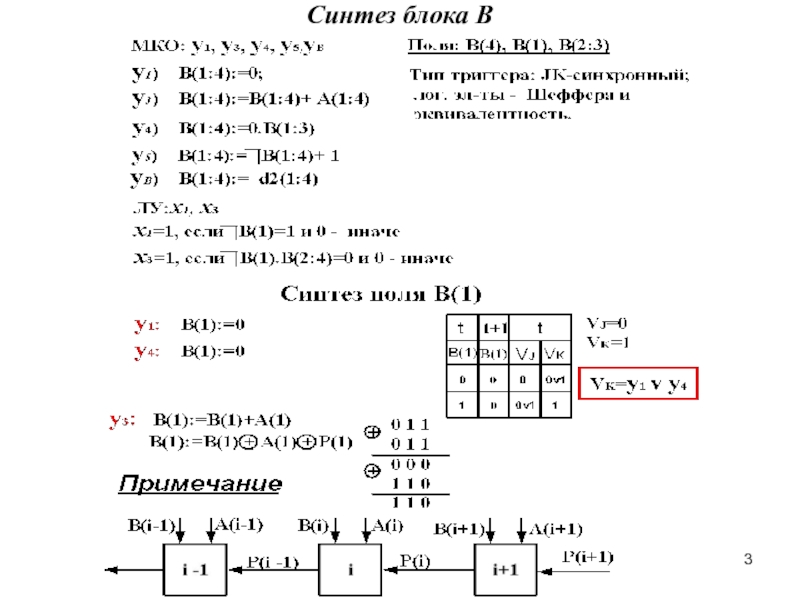

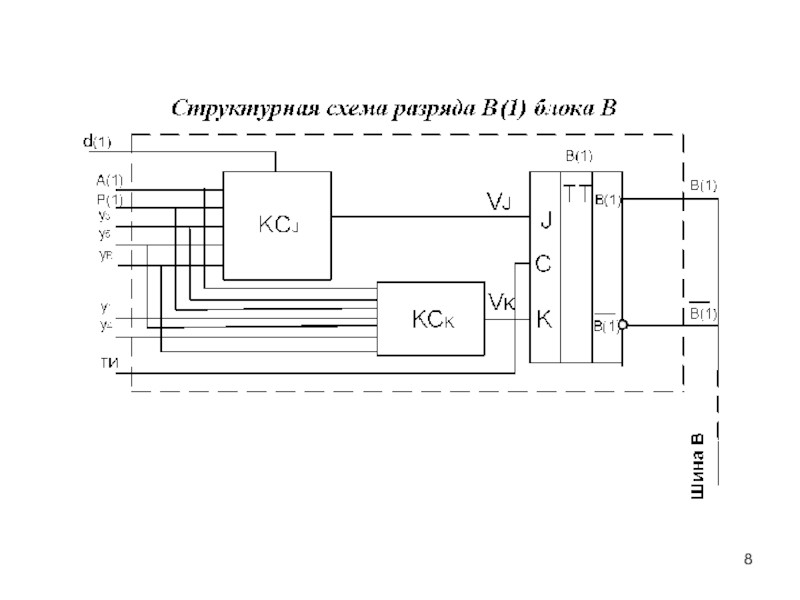

- 3. Синтез блока В
- 4. Слайд 4

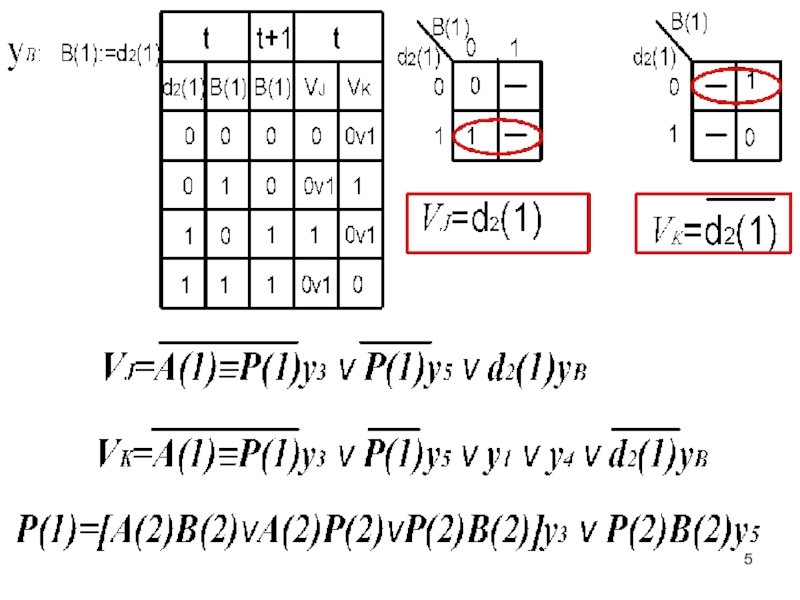

- 5. Слайд 5
- 6. Поле В(4)y1: B(4):=0; МКО аналогична y1 поля
- 7. К синтезу функциональной схемы вычисления значений логических условий
- 8. Слайд 8
- 9. Каноническая структура операционного автомата
- 10. Слайд 10
- 11. СТРУКТУРНАЯ ОРГАНИЗАЦИЯ ОПЕРАЦИОННОГО АВТОМАТА
- 12. Скачать презентанцию
{φ} – множество микроопераций, инициируемых управляющими сигналами из {Y};{ψ} – множество БФ, вычисляющих значения логических условий из {X}.Структура блока S операционного автоматаСтруктура блока S операционного автомата
Слайды и текст этой презентации
Слайд 2{φ} – множество микроопераций, инициируемых управляющими сигналами из {Y};
{ψ} –
множество БФ, вычисляющих значения логических условий из {X}.
Структура блока S
операционного автоматаСтруктура блока S операционного автомата

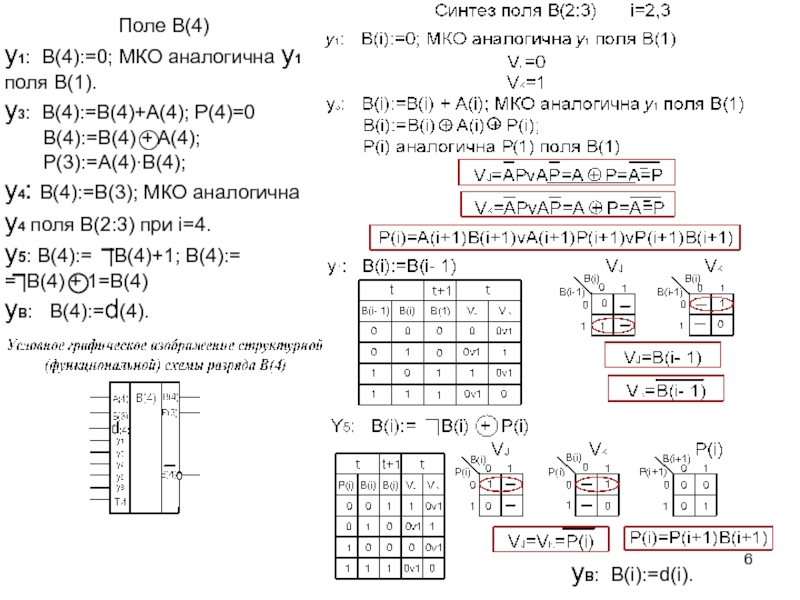

Слайд 6Поле В(4)
y1: B(4):=0; МКО аналогична y1 поля В(1).
y3: B(4):=B(4)+A(4); P(4)=0
B(4):=B(4) + A(4);
P(3):=A(4)·B(4);
y4: B(4):=B(3); МКО аналогична y4 поля В(2:3) при i=4.
y5: B(4):= |B(4)+1; B(4):=
= |B(4) + 1=B(4)
yB: B(4):=d(4).
yB: B(i):=d(i).
