Слайд 1




Лекция № 14
РАСЧЕТ ПРОЧНОСТИ
РАСТЯНУТЫХ ЭЛЕМЕНТОВ

Лекция № 14РАСЧЕТ ПРОЧНОСТИ РАСТЯНУТЫХ ЭЛЕМЕНТОВ

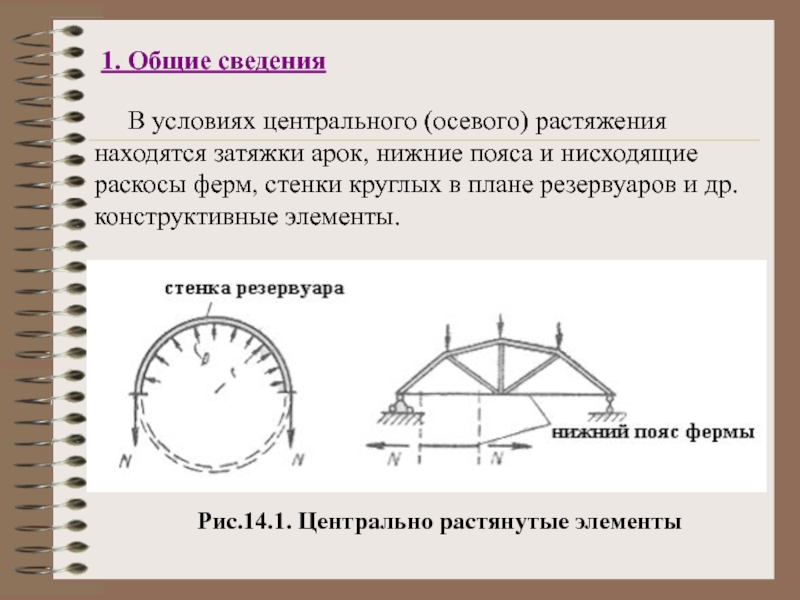

Слайд 21. Общие сведения
В условиях центрального (осевого)

растяжения
находятся затяжки арок, нижние пояса и нисходящие
раскосы ферм,

стенки круглых в плане резервуаров и др. конструктивные элементы.


Рис.14.1. Центрально растянутые элементы

1. Общие сведения В условиях центрального (осевого) растяжения находятся затяжки арок, нижние пояса и нисходящие

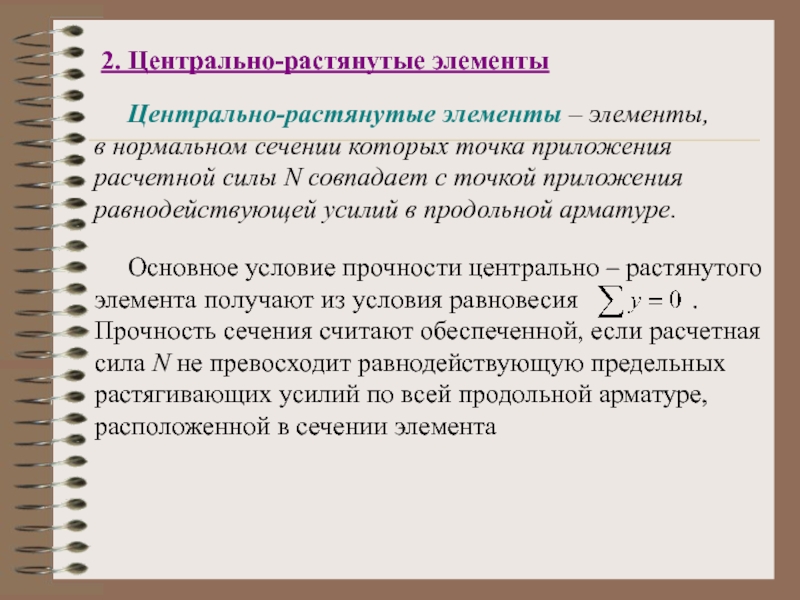

Слайд 32. Центрально-растянутые элементы
Центрально-растянутые элементы – элементы,


в нормальном сечении которых точка приложения
расчетной силы N совпадает

с точкой приложения равнодействующей усилий в продольной арматуре.

Основное условие прочности центрально – растянутого
элемента получают из условия равновесия .
Прочность сечения считают обеспеченной, если расчетная
сила N не превосходит равнодействующую предельных растягивающих усилий по всей продольной арматуре, расположенной в сечении элемента

2. Центрально-растянутые элементы Центрально-растянутые элементы – элементы, в нормальном сечении которых точка приложения расчетной силы

Слайд 4
Рис. 14.2. Схема усилий в расчетном нормальном
сечении центрально-растянутых элементов



Рис. 14.2. Схема усилий в расчетном нормальном сечении центрально-растянутых элементов

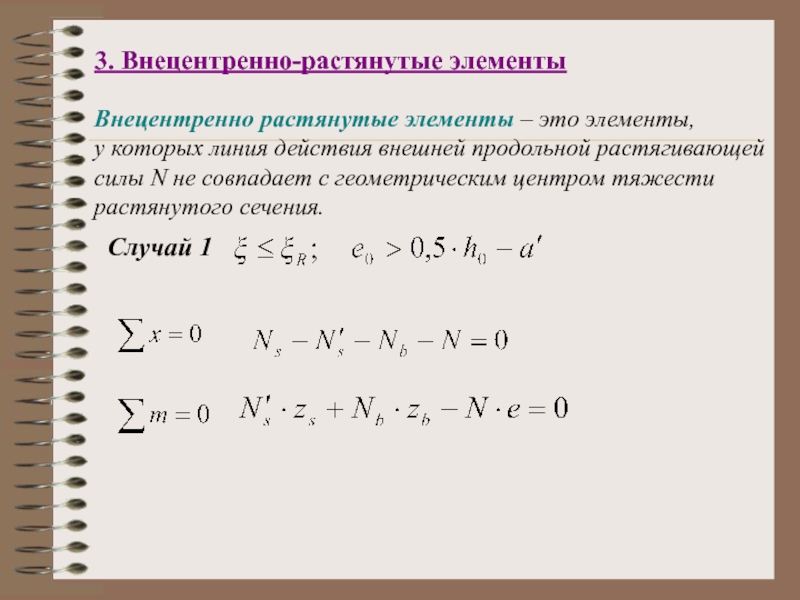

Слайд 53. Внецентренно-растянутые элементы
Внецентренно растянутые элементы – это элементы,

у которых линия действия внешней продольной растягивающей силы N не совпадает с геометрическим центром тяжести растянутого сечения.

Случай 1





3. Внецентренно-растянутые элементы Внецентренно растянутые элементы – это элементы,

Слайд 6

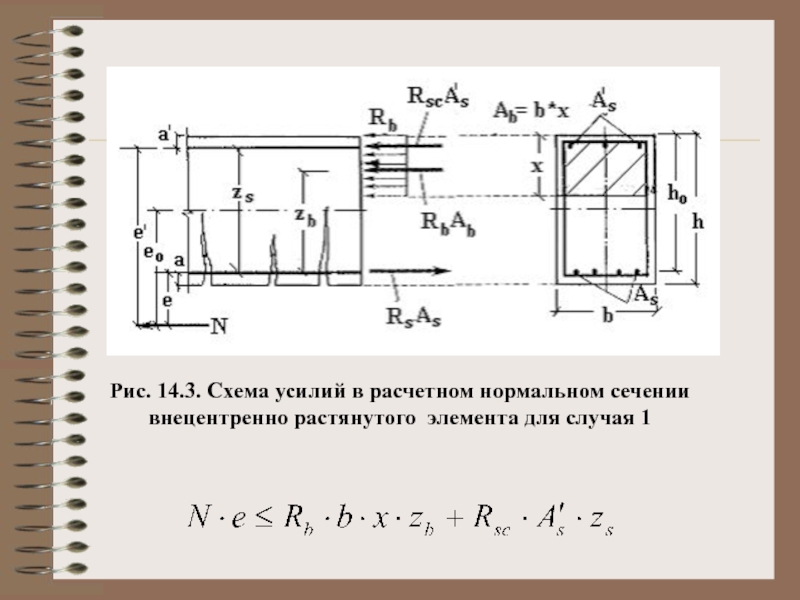

Рис. 14.3. Схема усилий в расчетном нормальном сечении
внецентренно растянутого

элемента для случая 1

Рис. 14.3. Схема усилий в расчетном нормальном сечении внецентренно растянутого элемента для случая 1

Слайд 7Случай 2

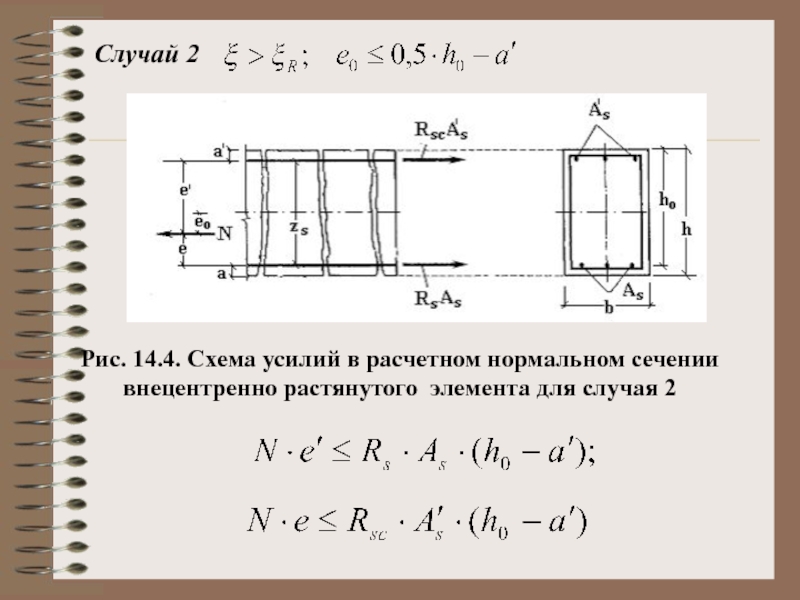

Рис. 14.4. Схема усилий в расчетном нормальном сечении
внецентренно

растянутого элемента для случая 2


Случай 2Рис. 14.4. Схема усилий в расчетном нормальном сечении внецентренно растянутого элемента для случая 2

Слайд 84. Обобщение
В расчетах по нормальным сечениям используются

следующие гипотезы:

расчет производят по стадии III НДС;
- растянутый бетон в работе (деформировании) не учитывают
- принята гипотеза о предельном равновесии


4. Обобщение В расчетах по нормальным сечениям используются следующие гипотезы:

Слайд 9Случай 1 – случай больших эксцентриситетов
Изгиб

Рис. 14.5. Схема усилий

в расчетном нормальном сечении
изгибаемого элемента для случая больших эксцентриситетов



Случай 1 – случай больших эксцентриситетов ИзгибРис. 14.5. Схема усилий в расчетном нормальном сеченииизгибаемого элемента для случая

Слайд 10Внецентренное
сжатие

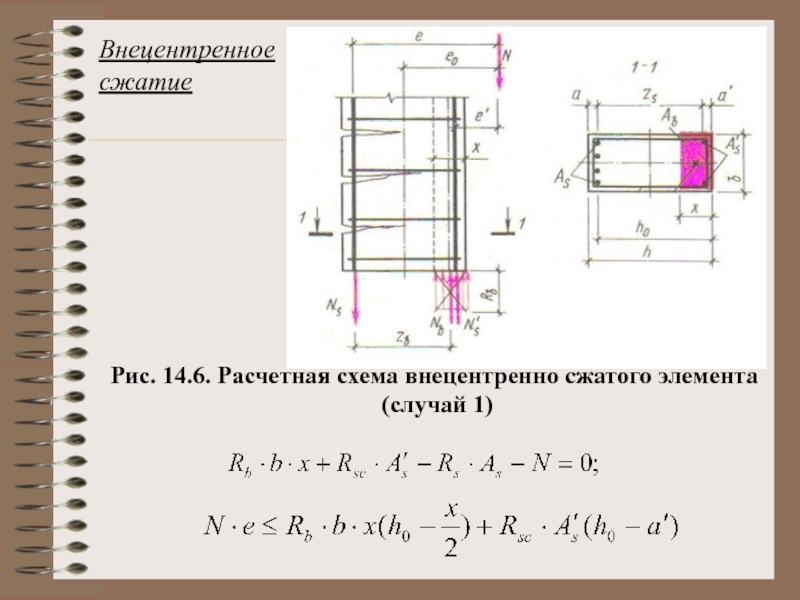

Рис. 14.6. Расчетная схема внецентренно сжатого элемента
(случай

1)


Внецентренное сжатие Рис. 14.6. Расчетная схема внецентренно сжатого элемента (случай 1)

Слайд 11Внецентренное растяжение

Рис.14.7. Схема усилий в расчетном нормальном сечении
внецентренно растянутого

элемента для случая 1


Внецентренное растяжениеРис.14.7. Схема усилий в расчетном нормальном сечении внецентренно растянутого элемента для случая 1

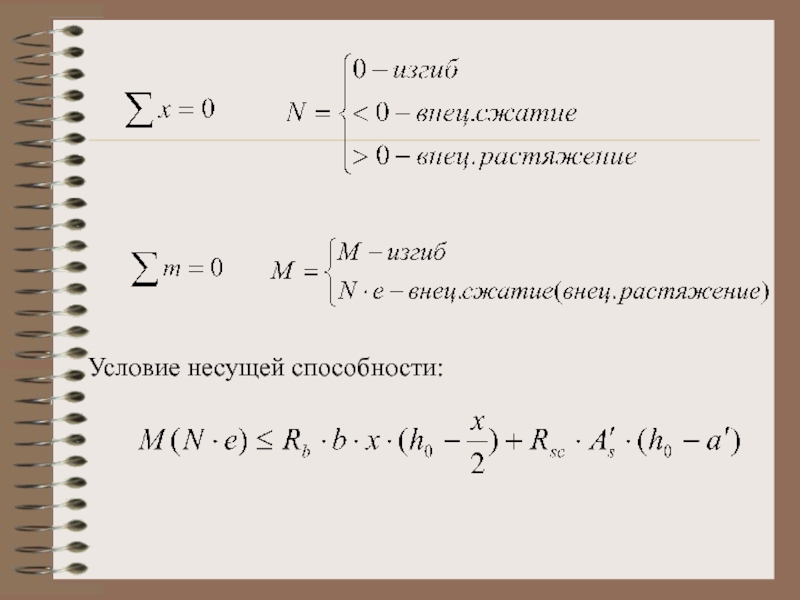

Слайд 12




Условие несущей способности:

Условие несущей способности:

Слайд 13Случай 2 – случай малых эксцентриситетов
Внецентренное сжатие




Случай 2 – случай малых эксцентриситетов Внецентренное сжатие

Слайд 14Внецентренное растяжение

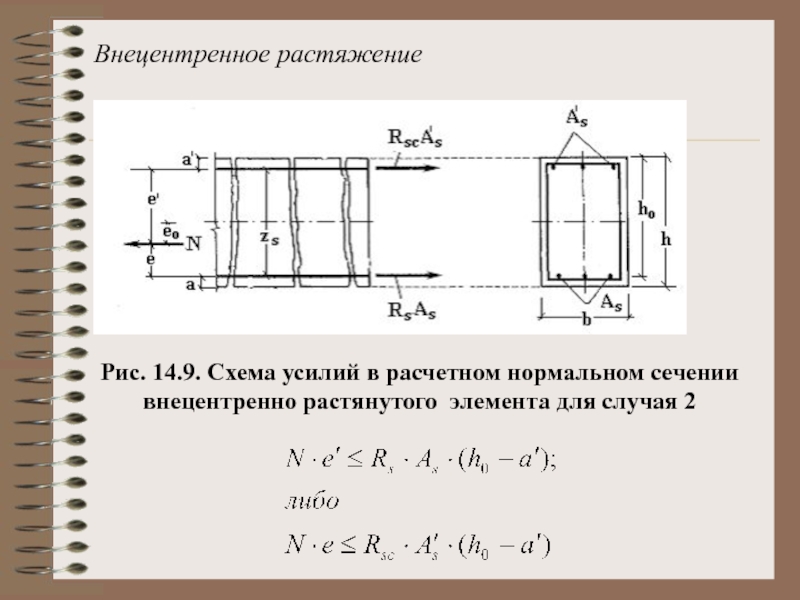

Рис. 14.9. Схема усилий в расчетном нормальном сечении


внецентренно растянутого элемента для случая 2


Внецентренное растяжение Рис. 14.9. Схема усилий в расчетном нормальном сечении внецентренно растянутого элемента для случая 2
