Lecture-9.ppt

Принципиальная схема лазерных технологических установок

Слайды и текст этой презентации

Слайд 1Московский инженерно-физический институт (государственный университет)

ФАКУЛЬТЕТ ЭКСПЕРИМЕНТАЛЬНОЙ И ТЕОРЕТИЧЕСКОЙ ФИЗИКИ
Кафедра №37 «ЛАЗЕРНАЯ

ФИЗИКА»
ЛАЗЕРНАЯ ТЕХНОЛОГИЯ
Лекция-9

Московский инженерно-физический институт (государственный университет) ФАКУЛЬТЕТ ЭКСПЕРИМЕНТАЛЬНОЙ	  И ТЕОРЕТИЧЕСКОЙ ФИЗИКИКафедра №37 «ЛАЗЕРНАЯ ФИЗИКА»ЛАЗЕРНАЯ ТЕХНОЛОГИЯЛекция-9

Слайд 2Принципиальная схема лазерных технологических установок

Принципиальная схема лазерных технологических установок

Слайд 3Принципы фокусировки лазерного излучения

а) – распределение лазерного излучения в пространстве:

ω0 – радиус перетяжки, ω – радиус лазерного луча, θ

–угол расходимости.
б) – распределение лазерного излучения на поверхности.
Принципы фокусировки лазерного излученияа) – распределение лазерного излучения в пространстве: ω0 – радиус перетяжки, ω – радиус

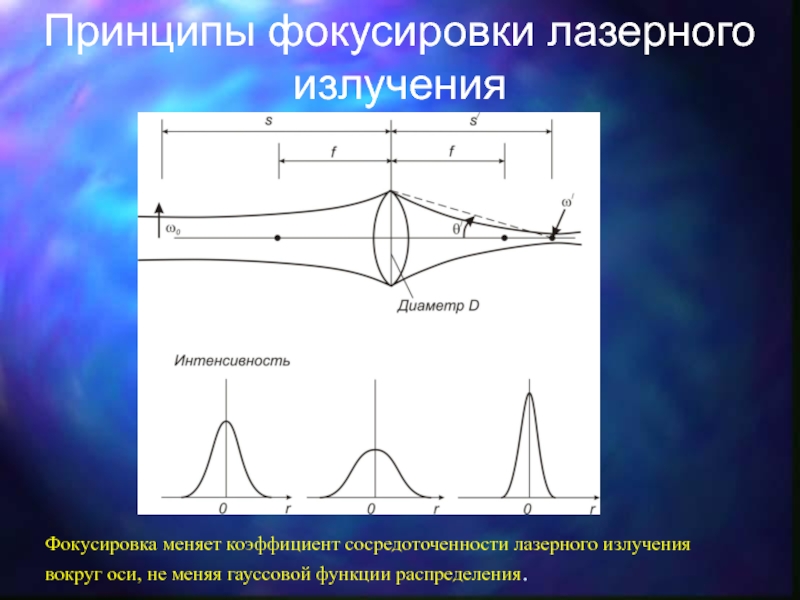

Слайд 4Принципы фокусировки лазерного излучения

Фокусировка меняет коэффициент сосредоточенности лазерного излучения вокруг

оси, не меняя гауссовой функции распределения.

Принципы фокусировки лазерного излученияФокусировка меняет коэффициент сосредоточенности лазерного излучения вокруг оси, не меняя гауссовой функции распределения.

Слайд 5Принципы фокусировки лазерного излучения

Радиус фокусировки:
rs = f θ
Расширитель пучка:
θ2

= θ1 D1/D2
– реальный фокус
- мнимый фокус

Принципы фокусировки лазерного излученияРадиус фокусировки: rs = f θРасширитель пучка:θ2 = θ1 D1/D2– реальный фокус- мнимый фокус

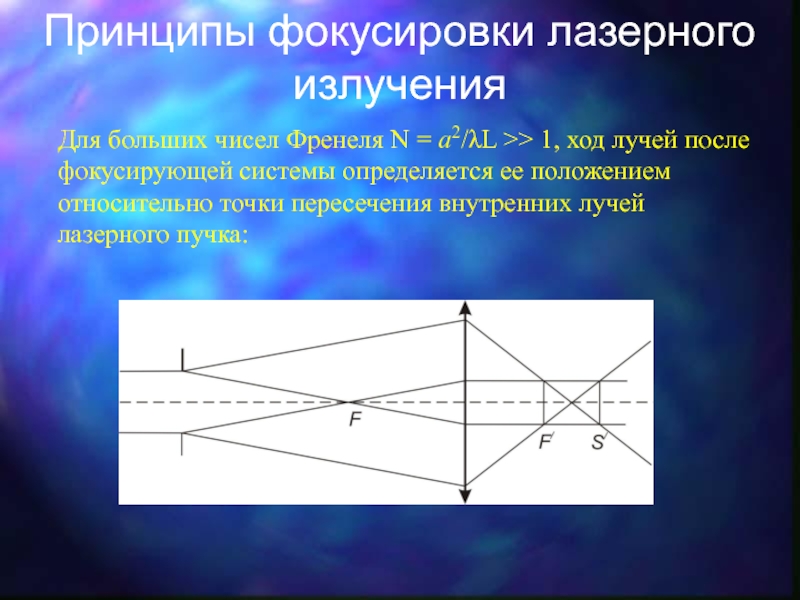

Слайд 6Принципы фокусировки лазерного излучения

Для больших чисел Френеля N = a2/λL

>> 1, ход лучей после фокусирующей системы определяется ее положением

относительно точки пересечения внутренних лучей лазерного пучка:
Принципы фокусировки лазерного излученияДля больших чисел Френеля N = a2/λL >> 1, ход лучей после фокусирующей системы

Слайд 7Проекционный способ обработки поверхности

Объект располагается в плоскости изображения.
Коэффициент уменьшения

проекционной системы:
βmin < β < βmax
βmin = (qоб/qмаск)1/2; βmax =

λf/[(D-D0)dmin - λ f]
С целью получения качественной передачи изображения рисунка необходимо минимизировать абберации.
Проекционный способ обработки поверхности Объект располагается в плоскости изображения.Коэффициент уменьшения проекционной системы:			βmin < β < βmaxβmin =

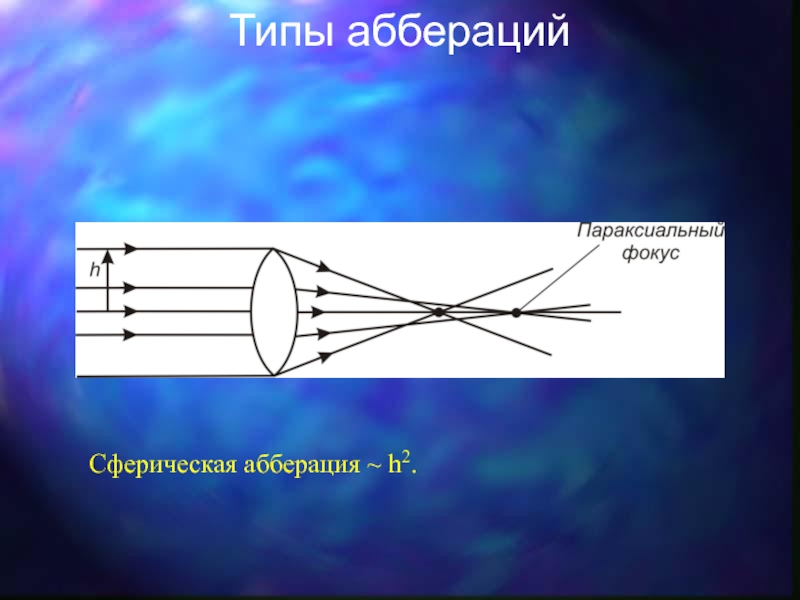

Слайд 8Типы аббераций

Сферическая абберация ~ h2.

Типы абберацийСферическая абберация ~ h2.

Слайд 9Типы аббераций

Абберация комы ~ φw2h2.

Типы абберацийАбберация комы ~ φw2h2.

Слайд 10Типы аббераций

Астигматизм ~ φ2w2,
где φ – угол наклона луча к

оптической оси фокусирующей системы, w- размер изображения.
Искажение комы~
h2φw
Искривление

поля ~ φ2w2
Дисторсия ~ φ3w3


Типы абберацийАстигматизм ~ φ2w2,где φ – угол наклона луча к оптической оси фокусирующей системы, w- размер изображения.Искажение

Слайд 11Оптические материалы дальнего инфракрасного диапазона
(λ = 10.6 мкм)

Полупроводники: CdTe,

ZnSe, GaAs, Ge
Соли: NaCl, KCl, BaF2
Алмаз.

Оптические материалы дальнего инфракрасного диапазона (λ = 10.6 мкм)Полупроводники: CdTe, ZnSe, GaAs, Ge Соли: NaCl, KCl, BaF2
