Слайд 1ПРИС-ЛК-19
Спецификация и форматы обмена данными в разнородных информационных системах на
базе XML-технологий
Лекция 19
Слайд 2ПРИС-ЛК-19

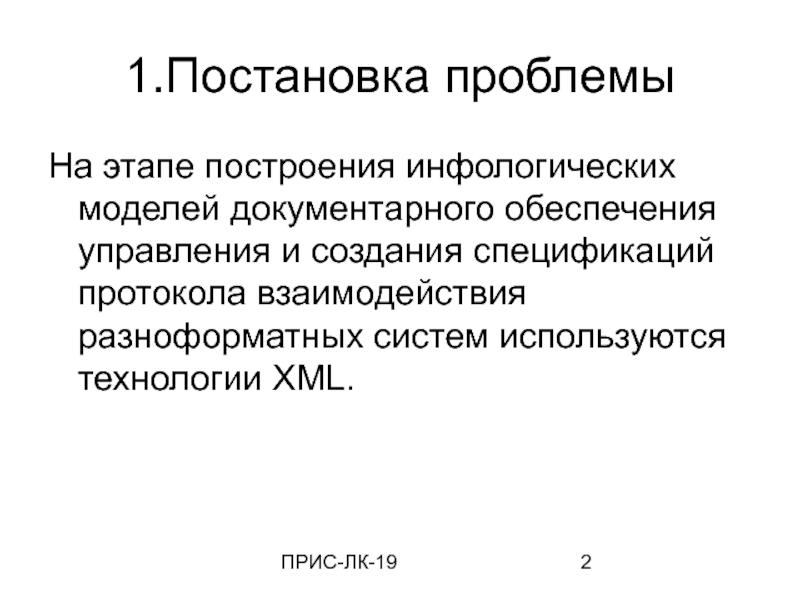

1.Постановка проблемы
На этапе построения инфологических моделей документарного обеспечения управления
и создания спецификаций протокола взаимодействия разноформатных систем используются технологии XML.
Слайд 3ПРИС-ЛК-19

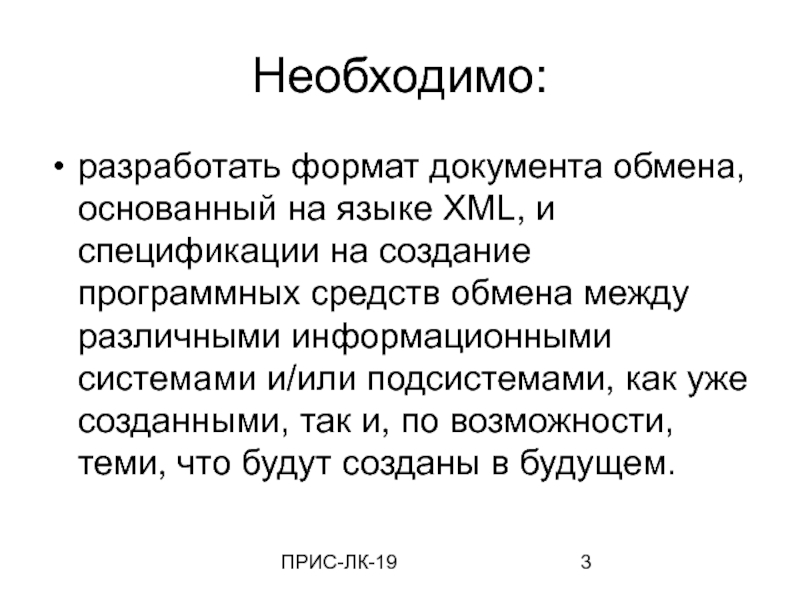

Необходимо:
разработать формат документа обмена, основанный на языке XML, и спецификации
на создание программных средств обмена между различными информационными системами и/или
подсистемами, как уже созданными, так и, по возможности, теми, что будут созданы в будущем.
Слайд 4ПРИС-ЛК-19

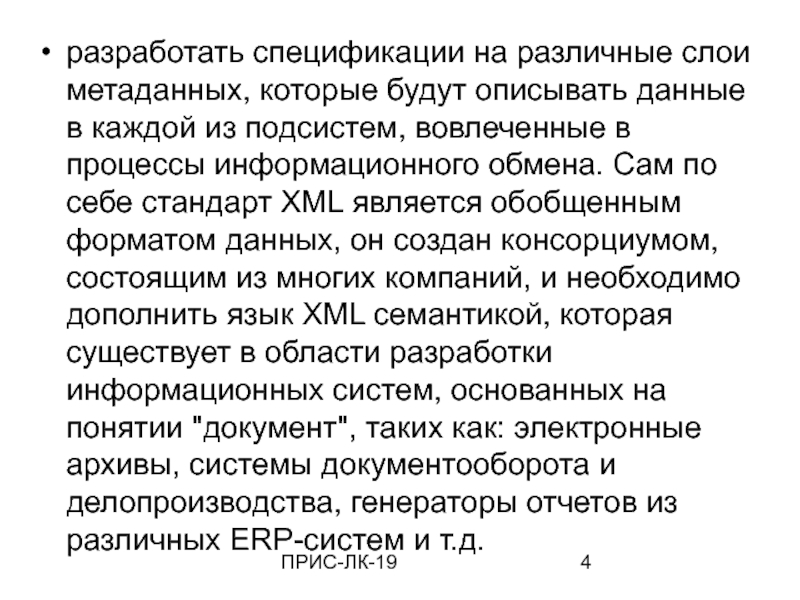

разработать спецификации на различные слои метаданных, которые будут описывать данные
в каждой из подсистем, вовлеченные в процессы информационного обмена. Сам
по себе стандарт XML является обобщенным форматом данных, он создан консорциумом, состоящим из многих компаний, и необходимо дополнить язык XML семантикой, которая существует в области разработки информационных систем, основанных на понятии "документ", таких как: электронные архивы, системы документооборота и делопроизводства, генераторы отчетов из различных ERP-систем и т.д.
Слайд 5ПРИС-ЛК-19

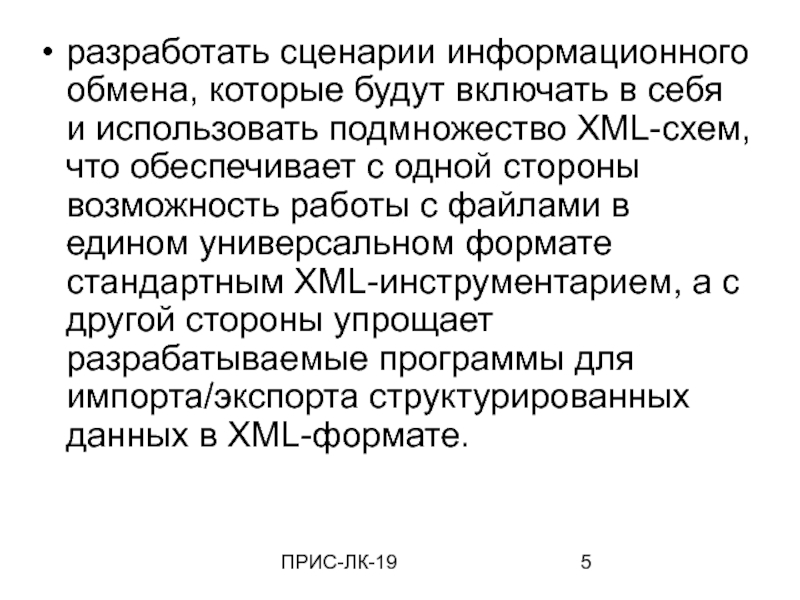

разработать сценарии информационного обмена, которые будут включать в себя и
использовать подмножество XML-схем, что обеспечивает с одной стороны возможность работы
с файлами в едином универсальном формате стандартным XML-инструментарием, а с другой стороны упрощает разрабатываемые программы для импорта/экспорта структурированных данных в XML-формате.
Слайд 6ПРИС-ЛК-19
Web-
броузер
Web-
сервер
Препроцессор
PHP
PHP-
скрипт
DBS
MySQL
БД

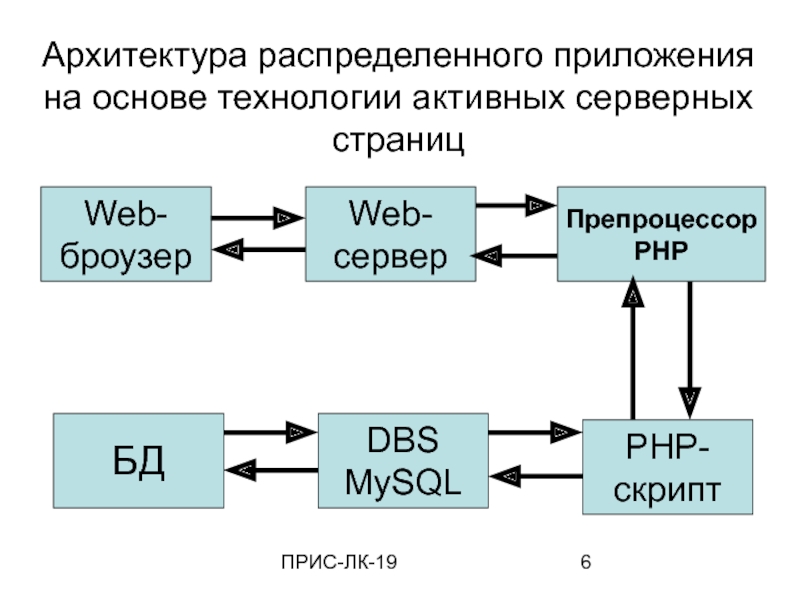

Архитектура распределенного приложения на основе технологии активных серверных страниц
Слайд 7ПРИС-ЛК-19
Стандарт SAX
Стандартным интерфейсом для большинства универсальных XML-синтаксических анализаторов (парсеров) является
событино ориентированное API SAX – Simple API for XML.
Слайд 8ПРИС-ЛК-19

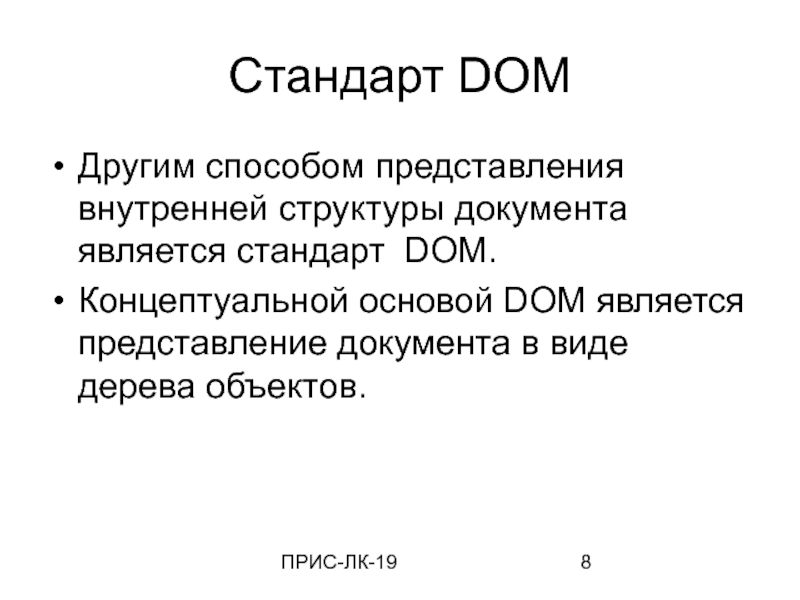

Стандарт DOM
Другим способом представления внутренней структуры документа является стандарт DOM.
Концептуальной
основой DOM является представление документа в виде дерева объектов.
Слайд 9ПРИС-ЛК-19
Схема карты загрузки
Слайд 11ПРИС-ЛК-19
Схема единого документа обмена между системами
Слайд 12ПРИС-ЛК-19

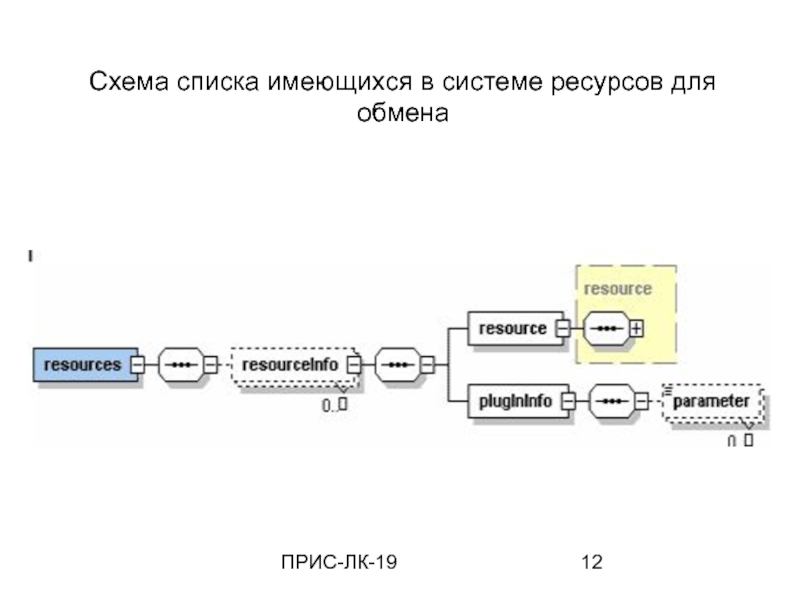

Схема списка имеющихся в системе ресурсов для обмена
Слайд 14ПРИС-ЛК-19

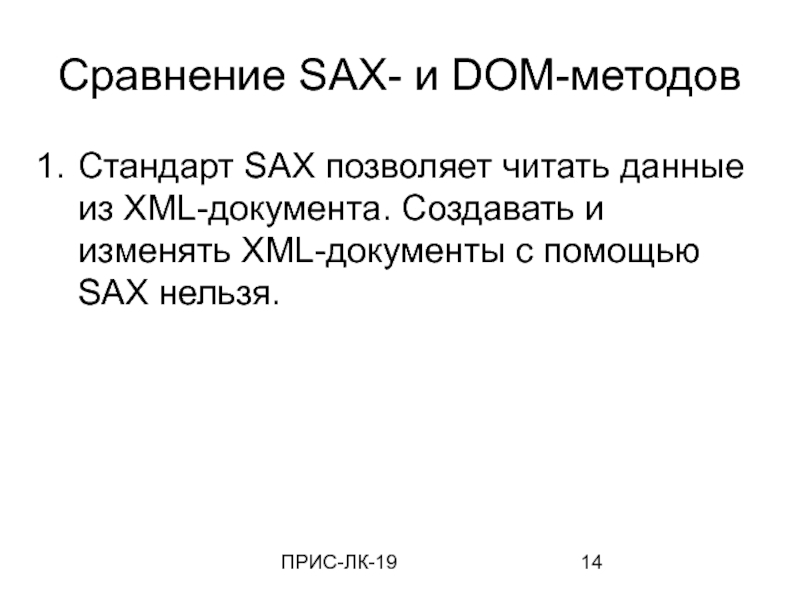

Сравнение SAX- и DOM-методов
Стандарт SAX позволяет читать данные из XML-документа.
Создавать и изменять XML-документы с помощью SAX нельзя.
Слайд 15ПРИС-ЛК-19

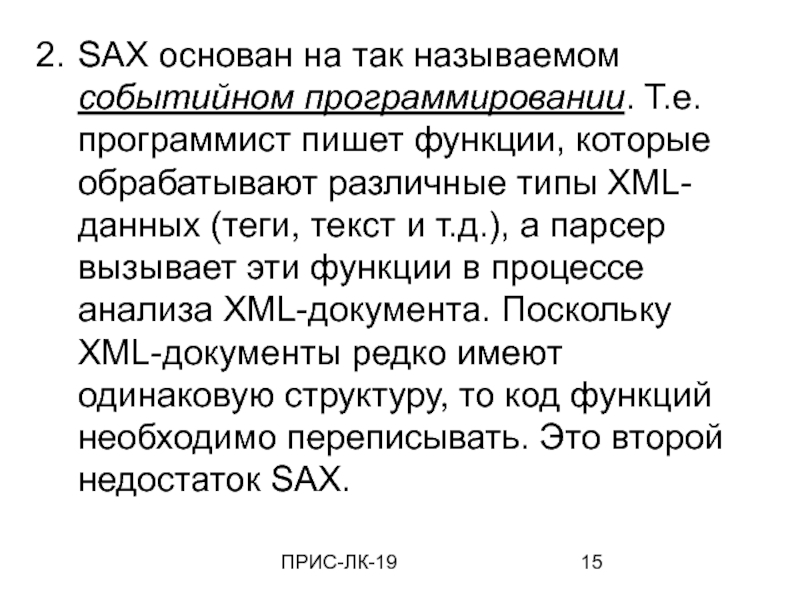

SAX основан на так называемом событийном программировании. Т.е. программист пишет
функции, которые обрабатывают различные типы XML-данных (теги, текст и т.д.),
а парсер вызывает эти функции в процессе анализа XML-документа. Поскольку XML-документы редко имеют одинаковую структуру, то код функций необходимо переписывать. Это второй недостаток SAX.
Слайд 16ПРИС-ЛК-19

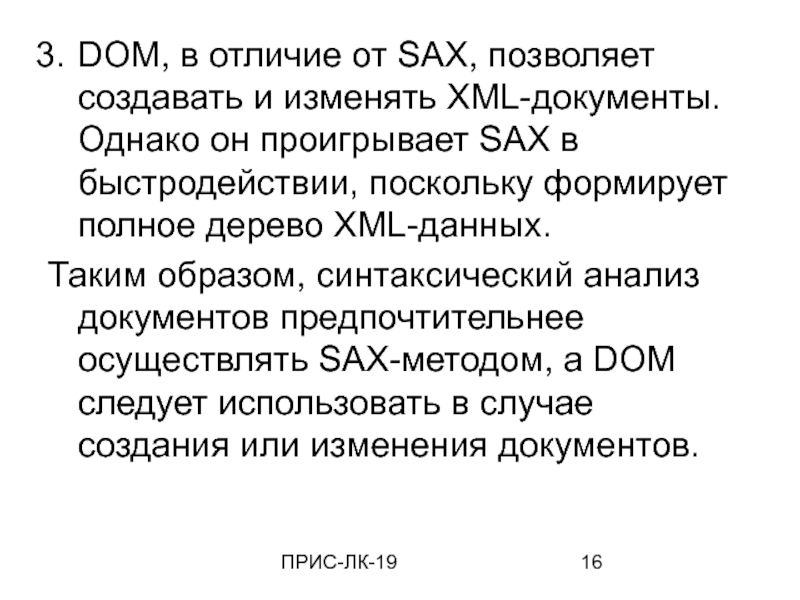

DOM, в отличие от SAX, позволяет создавать и изменять XML-документы.
Однако он проигрывает SAX в быстродействии, поскольку формирует полное дерево
XML-данных.
Таким образом, синтаксический анализ документов предпочтительнее осуществлять SAX-методом, а DOM следует использовать в случае создания или изменения документов.
Слайд 17ПРИС-ЛК-19

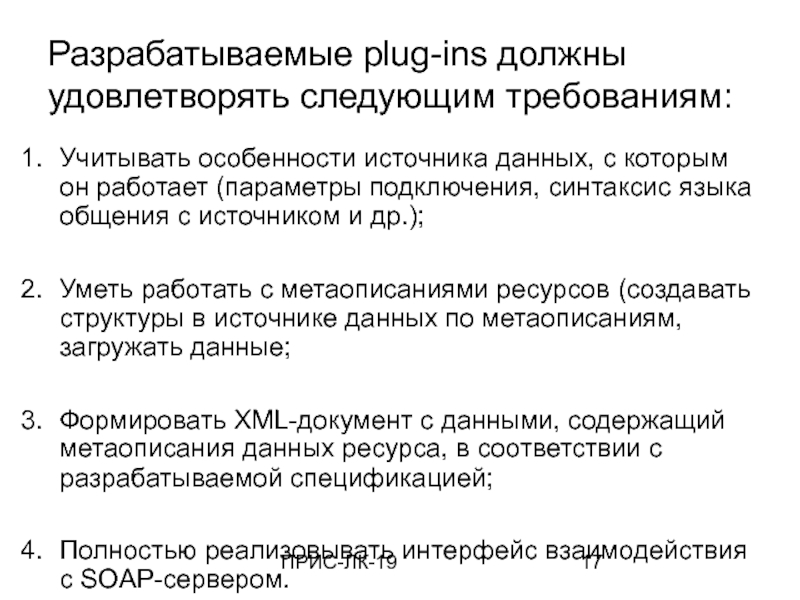

Разрабатываемые plug-ins должны удовлетворять следующим требованиям:
Учитывать особенности источника данных, с
которым он работает (параметры подключения, синтаксис языка общения с источником
и др.);
Уметь работать с метаописаниями ресурсов (создавать структуры в источнике данных по метаописаниям, загружать данные;
Формировать XML-документ с данными, содержащий метаописания данных ресурса, в соответствии с разрабатываемой спецификацией;
Полностью реализовывать интерфейс взаимодействия с SOAP-сервером.
