Слайд 1ПЛАНИРОВАНИЕ ЭКСПЕРИМЕНТА

ПЛАНИРОВАНИЕ ЭКСПЕРИМЕНТА

Слайд 2Что такое планирование эксперимента
Целью планирования эксперимента является создание таких

планов входных переменных, которые обеспечивают более быстрое и точное построение

модели объекта.

Выход объекта состоит из неизвестного сигнала (функции от входов) и центрированной помехи

Что такое планирование эксперимента Целью планирования эксперимента является создание таких планов входных переменных, которые обеспечивают более быстрое

Слайд 3Что такое планирование эксперимента
Взвешивание трех тел по традиционной схеме

("+" означает, что тело положено на весы, "–" указывает на

отсутствие тела на весах).









Взвешивание трех тел с использованием планирования эксперимента.

Видно, что при новой схеме взвешивания дисперсия веса объектов получается вдвое меньше, чем при традиционном методе взвешивания, хотя в обоих случаях выполнялось по четыре опыта.

Что такое планирование эксперимента Взвешивание трех тел по традиционной схеме (

Слайд 4Построение линейной статической модели объекта
Считаем, что входами объекта являются

u1,…,um, а выходом y. Уравнение линейной статической модели объекта имеет

вид:









Необходимо на основе эксперимента (на основе нескольких измерений входов и выхода объекта ) вычислить коэффициенты модели.

Экспериментальные точки для входных координат зададим в вершинах гиперпрямоугольника.

Интервалы покачивания относительно базовой точки задаются экспериментатором, и они определяют область изучения объекта.

Построение линейной статической модели объекта Считаем, что входами объекта являются u1,…,um, а выходом y. Уравнение линейной статической

Слайд 5Построение линейной статической модели объекта
С целью унификации процедур построения

планов, исследования их свойств, расчета параметров и исследования качества модели

осуществляется переход от размерных входных переменных u1,…,um к безразмерным x1,…,xm.

Точки плана в вершинах прямоугольника в новых координатах оказываются в вершинах квадрата с единичными координатами. Центр плана переходит в начало координат.

В итоге получается план:

Построение линейной статической модели объекта С целью унификации процедур построения планов, исследования их свойств, расчета параметров и

Слайд 6Построение линейной статической модели объекта
В новых безразмерных координатах x1,…,xm

линейная модель также сохраняет линейный вид:
Параметры βi модели рассчитаем по

критерию наименьших квадратов :

Предполагая, что измерения выхода некоррелированные и равноточные получаем систему линейных алгебраических уравнений:

Построение линейной статической модели объекта В новых безразмерных координатах x1,…,xm линейная модель также сохраняет линейный вид:Параметры βi

Слайд 7Крутое восхождение по поверхности отклика
В планировании эксперимента поверхностью отклика

называют уравнение связи выхода объекта с его входами.
В 1951

году Бокс и Уилсон предложили использовать последовательный "шаговый" метод движения к экстремуму выхода объекта.

Коэффициенты αi линейной модели являются оценками составляющих градиента:

Далее движение осуществляется по поверхности отклика в направлении оценки градиента

, где k - величина шага.

Крутое восхождение по поверхности отклика В планировании эксперимента поверхностью отклика называют уравнение связи выхода объекта с его

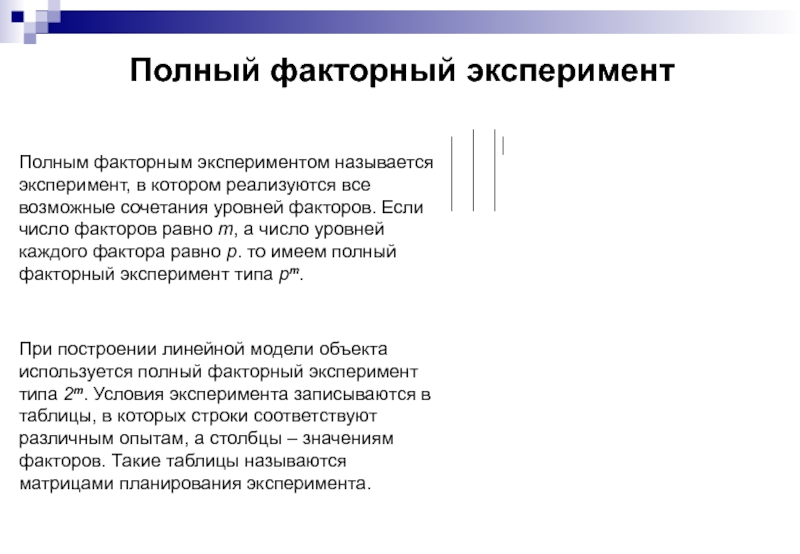

Слайд 8Полный факторный эксперимент
Полным факторным экспериментом называется эксперимент, в котором

реализуются все возможные сочетания уровней факторов. Если число факторов равно

m, а число уровней каждого фактора равно p. то имеем полный факторный эксперимент типа pm.

При построении линейной модели объекта используется полный факторный эксперимент типа 2m. Условия эксперимента записываются в таблицы, в которых строки соответствуют различным опытам, а столбцы – значениям факторов. Такие таблицы называются матрицами планирования эксперимента.

Полный факторный эксперимент Полным факторным экспериментом называется эксперимент, в котором реализуются все возможные сочетания уровней факторов. Если

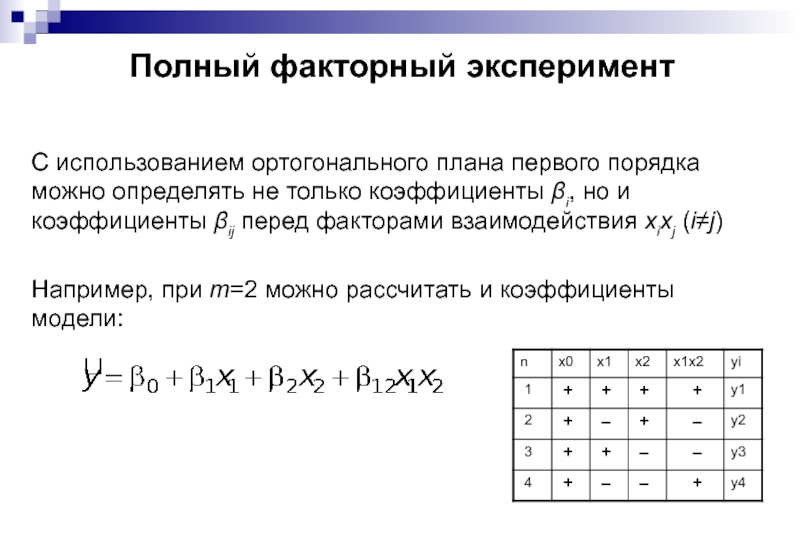

Слайд 9Полный факторный эксперимент
С использованием ортогонального плана первого порядка можно определять

не только коэффициенты βi, но и коэффициенты βij перед факторами

взаимодействия xixj (i≠j)

Например, при m=2 можно рассчитать и коэффициенты модели:

Полный факторный экспериментС использованием ортогонального плана первого порядка можно определять не только коэффициенты βi, но и коэффициенты

Слайд 10Дробные реплики
При большом числе входов объекта полный факторный эксперимент 2m

содержит большое число экспериментов. Можно этот план разбивать на блоки

(дробные реплики) с сохранением ортогональности плана. При этом по меньшему числу точек определяются (также независимо друг от друга) все коэффициенты линейной модели.

Чтобы получить дробную реплику, необходимо за основу взять полный факторный эксперимент (например 23) и в качестве новой переменной взять один из столбцов (например x4), соответствующий фактору взаимодействия (например x4=x1x2). Для данного примера дробная реплика обозначается как 24-1.


Определяющий контраст (или определяющие контрасты, когда их несколько) позволяет установить разрешающую способность дробной реплики. Разрешающая способность будет максимальной, если линейные эффекты будут смешаны с эффектами взаимодействия наибольшего возможного порядка.

Дробные репликиПри большом числе входов объекта полный факторный эксперимент 2m содержит большое число экспериментов. Можно этот план

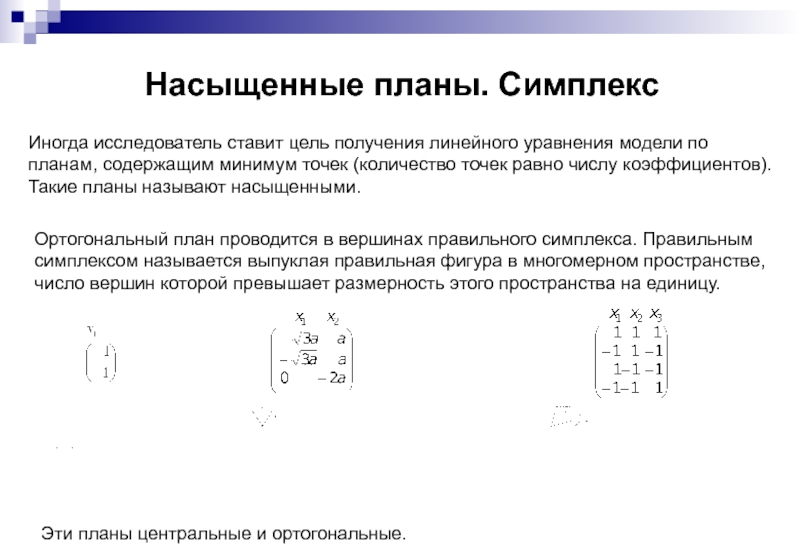

Слайд 11Насыщенные планы. Симплекс
Иногда исследователь ставит цель получения линейного уравнения

модели по планам, содержащим минимум точек (количество точек равно числу

коэффициентов). Такие планы называют насыщенными.

Ортогональный план проводится в вершинах правильного симплекса. Правильным симплексом называется выпуклая правильная фигура в многомерном пространстве, число вершин которой превышает размерность этого пространства на единицу.


Эти планы центральные и ортогональные.

Насыщенные планы. Симплекс Иногда исследователь ставит цель получения линейного уравнения модели по планам, содержащим минимум точек (количество

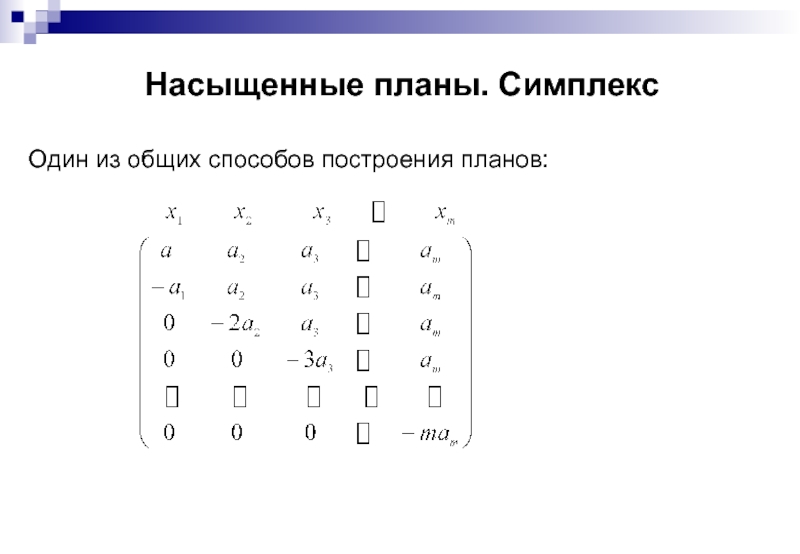

Слайд 12Насыщенные планы. Симплекс
Один из общих способов построения планов:

Насыщенные планы. Симплекс Один из общих способов построения планов:

Слайд 13Насыщенные планы. Планы Плаккета – Бермана
Плаккет и Берман в 1946

г. предложили способ построения насыщенных планов (с единичными координатами) при

m=11, 19, 23, 27, 31, 35, 39, 43, 47, 51, 55, 59, 63, 67, 71, ... .

Задаются базовые строки. Каждая следующая строка матрицы планирования образуется из исходной циклическим сдвигом вправо. Получается матрица размером m x m. Последняя (m+1) -я строка матрицы планирования состоит из минус единиц.

Пример базисных строк:

Насыщенные планы. Планы Плаккета – Бермана Плаккет и Берман в 1946 г. предложили способ построения насыщенных планов

Слайд 14Разбиение матрицы планирования на блоки
При проведении эксперимента выход объекта

дрейфует. Если этот дрейф кусочно-постоянный, то его можно нейтрализовать, изменяя

порядок проведения эксперимента во времени. Для этого разбивают матрицу планирования на блоки и последовательно реализуют (во времени) эту матрицу: вначале один блок, затем другой и т. д.

В качестве примера рассмотрим ортогональный план 23 . Считаем, что выход объекта имеет аддитивный дрейф на величину Δ1 (когда проводятся эксперименты с номерами 1, 2, 3, 4) и на величину Δ2 (когда проводятся эксперименты № 5, 6, 7, 8). Этот дрейф приводит к смещению на величину (4Δ1-4 Δ2)/8 параметра β3.

Разбиение матрицы планирования на блоки При проведении эксперимента выход объекта дрейфует. Если этот дрейф кусочно-постоянный, то его

Слайд 15Разбиение матрицы планирования на блоки
Пример эксперимента в котором выход

объекта дрейфует.

Разбиение матрицы планирования на блоки Пример эксперимента в котором выход объекта дрейфует.

Слайд 16Разбиение матрицы планирования на блоки
Для устранения этого недостатка изменим

порядок проведения эксперимента, разбив план на 2 блока.

Разбиение матрицы планирования на блоки Для устранения этого недостатка изменим порядок проведения эксперимента, разбив план на 2

Слайд 17Обработка результатов эксперимента
1. Проверка однородности дисперсий. Если при реализации

ортогонального плана остается неизвестным, на самом ли деле дисперсии выходов

(ошибок измерения) одинаковы в каждой точке плана, то необходимо в каждой точке плана осуществить несколько дополнительных измерений выхода, найти оценку дисперсии (в каждой точке) и проверить гипотезу о равенстве дисперсий.

Проверка однородности дисперсий производится с помощью различных статистик. Простейшей из них является статистика Фишера, представляющая собой отношение наибольшей из оценок к наименьшей.

Так же можно выполнить проверку с использованием статистики Кочрена:

Обработка результатов эксперимента 1. Проверка однородности дисперсий. Если при реализации ортогонального плана остается неизвестным, на самом ли

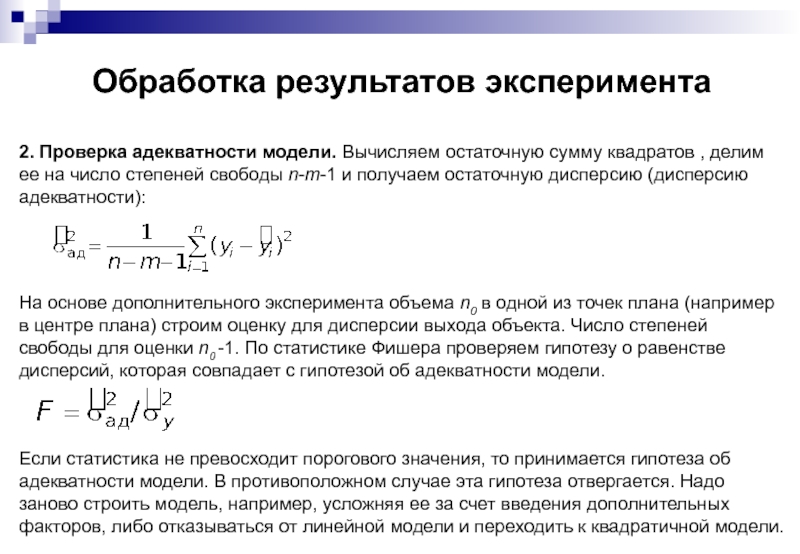

Слайд 18Обработка результатов эксперимента
2. Проверка адекватности модели. Вычисляем остаточную сумму квадратов

, делим ее на число степеней свободы n-m-1 и получаем

остаточную дисперсию (дисперсию адекватности):

На основе дополнительного эксперимента объема n0 в одной из точек плана (например в центре плана) строим оценку для дисперсии выхода объекта. Число степеней свободы для оценки n0 -1. По статистике Фишера проверяем гипотезу о равенстве дисперсий, которая совпадает с гипотезой об адекватности модели.

Если статистика не превосходит порогового значения, то принимается гипотеза об адекватности модели. В противоположном случае эта гипотеза отвергается. Надо заново строить модель, например, усложняя ее за счет введения дополнительных факторов, либо отказываться от линейной модели и переходить к квадратичной модели.

Обработка результатов эксперимента 2. Проверка адекватности модели. Вычисляем остаточную сумму квадратов , делим ее на число степеней свободы

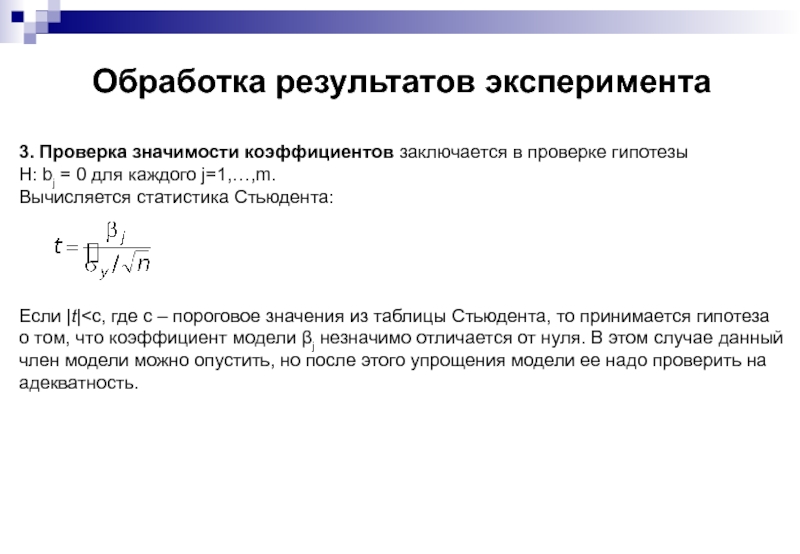

Слайд 19Обработка результатов эксперимента
3. Проверка значимости коэффициентов заключается в проверке

гипотезы H: bj = 0 для каждого j=1,…,m.
Вычисляется статистика Стьюдента:
Если |t|

где с – пороговое значения из таблицы Стьюдента, то принимается гипотеза о том, что коэффициент модели βj незначимо отличается от нуля. В этом случае данный член модели можно опустить, но после этого упрощения модели ее надо проверить на адекватность.
Обработка результатов эксперимента 3. Проверка значимости коэффициентов заключается в проверке гипотезы H: bj = 0 для каждого

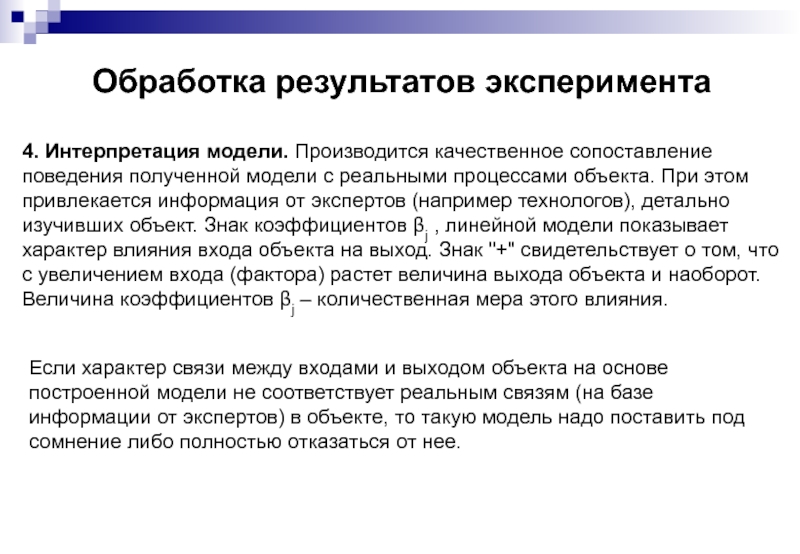

Слайд 20Обработка результатов эксперимента
4. Интерпретация модели. Производится качественное сопоставление поведения

полученной модели с реальными процессами объекта. При этом привлекается информация

от экспертов (например технологов), детально изучивших объект. Знак коэффициентов βj , линейной модели показывает характер влияния входа объекта на выход. Знак "+" свидетельствует о том, что с увеличением входа (фактора) растет величина выхода объекта и наоборот. Величина коэффициентов βj – количественная мера этого влияния.

Если характер связи между входами и выходом объекта на основе построенной модели не соответствует реальным связям (на базе информации от экспертов) в объекте, то такую модель надо поставить под сомнение либо полностью отказаться от нее.

Обработка результатов эксперимента 4. Интерпретация модели. Производится качественное сопоставление поведения полученной модели с реальными процессами объекта. При

Слайд 21Ортогональное планирование второго порядка
Построение планов второго порядка – задача

в математическом отношении значительно более сложная, чем в случае построения

планов первого порядка. Модель второго порядка при m=3 имеет вид:

Для вычисления коэффициентов модели второго порядка необходимо варьировать переменные не менее чем на трех уровнях. Это вызывает необходимость постановки большого числа опытов. Полный факторный эксперимент содержит 3m точек.

Ортогональное планирование второго порядка Построение планов второго порядка – задача в математическом отношении значительно более сложная, чем

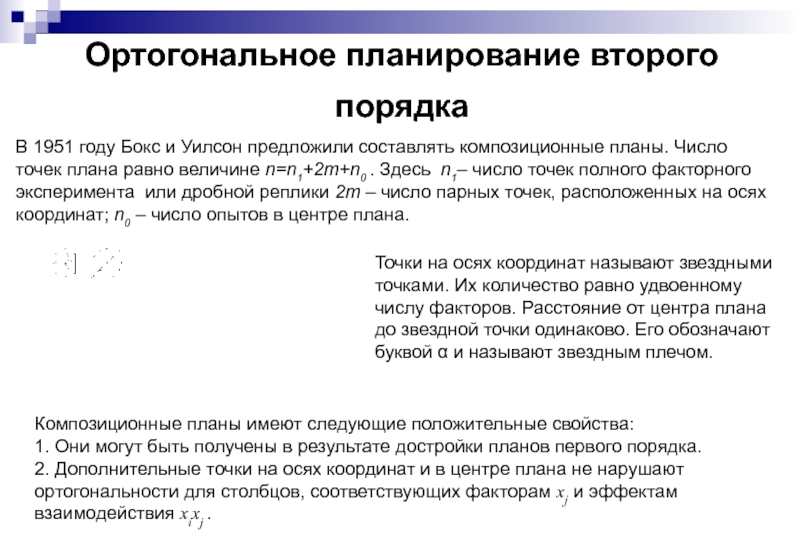

Слайд 22Ортогональное планирование второго порядка
В 1951 году Бокс и Уилсон

предложили составлять композиционные планы. Число точек плана равно величине n=n1+2m+n0

. Здесь n1– число точек полного факторного эксперимента или дробной реплики 2m – число парных точек, расположенных на осях координат; n0 – число опытов в центре плана.

Точки на осях координат называют звездными точками. Их количество равно удвоенному числу факторов. Расстояние от центра плана до звездной точки одинаково. Его обозначают буквой α и называют звездным плечом.

Композиционные планы имеют следующие положительные свойства: 1. Они могут быть получены в результате достройки планов первого порядка.
2. Дополнительные точки на осях координат и в центре плана не нарушают ортогональности для столбцов, соответствующих факторам xj и эффектам взаимодействия xixj .

Ортогональное планирование второго порядка В 1951 году Бокс и Уилсон предложили составлять композиционные планы. Число точек плана

Слайд 23Ортогональное планирование второго порядка
Пример композиционного плана:
С учетом новых переменных

xl’ получаем следующее уравнение модели (для случая m=2):

Ортогональное планирование второго порядка Пример композиционного плана:С учетом новых переменных xl’ получаем следующее уравнение модели (для случая

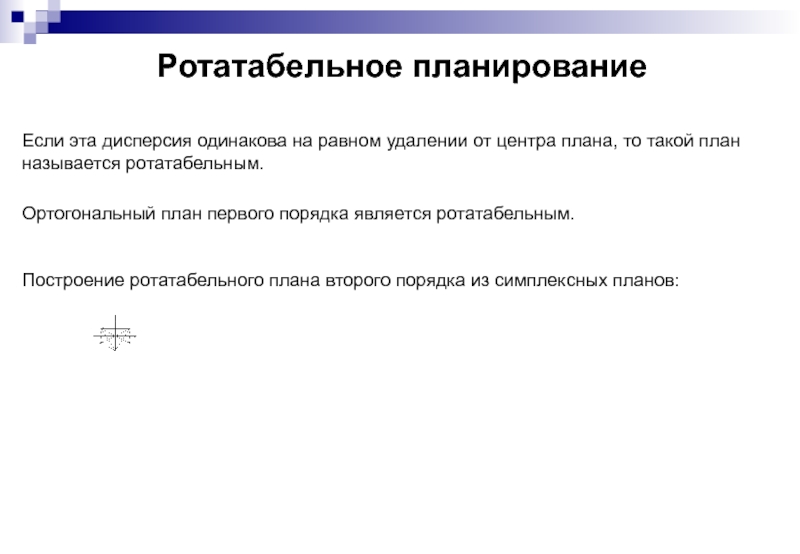

Слайд 24Ротатабельное планирование
Если эта дисперсия одинакова на равном удалении от

центра плана, то такой план называется ротатабельным.
Ортогональный план первого

порядка является ротатабельным.

Построение ротатабельного плана второго порядка из симплексных планов:

Ротатабельное планирование Если эта дисперсия одинакова на равном удалении от центра плана, то такой план называется ротатабельным.

Слайд 25Метод случайного баланса
Часто влияние факторов на выходную координату объекта имеет

затухающий экспоненциальный вид:
В 1956 году Сатерзвайт предложил метод случайного баланса

для отсеивания небольшого числа значимых факторов на шумовом поле. Метод базируется на постановке экспериментов по плану, содержащему координаты точек, выбранных случайным образом.

Построение матрицы планирования осуществляют следующим образом. Все факторы разбивают на группы. Затем для каждой группы строят матрицы планирования, беря за основу полный факторный эксперимент или дробные реплики. План проведения эксперимента образуется путем случайного смешивания строк соответствующих базовых планов (для групп факторов). Полученный план реализуется на объекте, и результаты анализируются с помощью диаграмм рассеяния.

Метод случайного балансаЧасто влияние факторов на выходную координату объекта имеет затухающий экспоненциальный вид:В 1956 году Сатерзвайт предложил

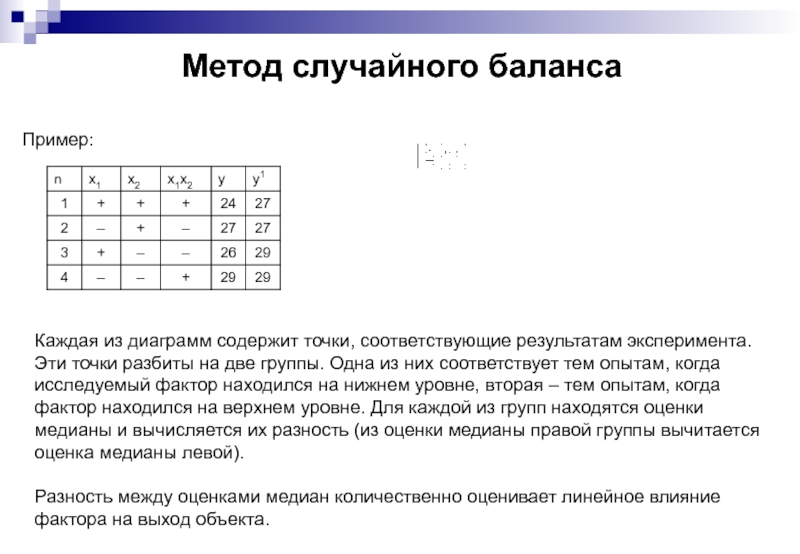

Слайд 26Метод случайного баланса
Пример:
Каждая из диаграмм содержит точки, соответствующие результатам эксперимента.

Эти точки разбиты на две группы. Одна из них соответствует

тем опытам, когда исследуемый фактор находился на нижнем уровне, вторая – тем опытам, когда фактор находился на верхнем уровне. Для каждой из групп находятся оценки медианы и вычисляется их разность (из оценки медианы правой группы вычитается оценка медианы левой).

Разность между оценками медиан количественно оценивает линейное влияние фактора на выход объекта.
Метод случайного балансаПример:Каждая из диаграмм содержит точки, соответствующие результатам эксперимента. Эти точки разбиты на две группы. Одна
