Слайд 1 Тема 3. Выбор рациональных режимов работы и эксплуатации технологических установок

и их электроприводов Л7 Экономия электроэнергии выбором рациональных режимов работы технологических

установок ПОДЪЕМНЫЕ УСТАНОВКИ

выполнение оптимальной диаграммы скорости;
обеспечение нормированной загрузки подъёмных сосудов;
ликвидация или сокращение работы на холостом ходу;
контроль состояния подъёмных сосудов;
применение совершенных видов электропривода

Оптимальная диаграмма скорости достигается увеличением ускорения при запуске и замедления при торможении и при увеличении в допустимых пределах максимальной скорости подъема.

Требования: максимальная простота, низкая стоимость,
простое схемное выполнение

Тема 3. Выбор рациональных режимов работы и эксплуатации технологических установок и их электроприводов  Л7

Слайд 2РЕГУЛИРОВАНИЕ СКОРОСТИ ГРУЗОПОДЪЕМНЫХ МАШИН
релейно-контакторная аппаратура реостатное регулирование, динамическое торможение,

многоскоростные двигатели
преобразователи напряжения,
преобразователи частоты,

Управляемый преобразователь необходим как

для обеспечения пониженной частоты вращения ротора, и формирования переходных процессов пуска и торможения

Режим повторно-кратковременный. 60-70% времени двигатель вращается с частотой, близкой к номинальной, до 15% - с пониженной частотой.

Удобен ПЧ, обеспечивает более высокое качество регулирования.
При работе на высокой скорости больше подходит ТРН, так как при нулевом угле управления тиристоры полностью открыты и сеть не загружается высшими гармониками.
При использовании ПЧ на высокой скорости - трудности обеспечения генераторного режима с рекуперацией с инвертором напряжения, либо ухудшение коэффициента мощности с инвертором тока.

РЕГУЛИРОВАНИЕ СКОРОСТИ ГРУЗОПОДЪЕМНЫХ МАШИН релейно-контакторная аппаратура реостатное регулирование, динамическое торможение, многоскоростные двигатели преобразователи напряжения, преобразователи частоты, Управляемый

Слайд 3Расширение возможностей системы ТРН-АД (основной режим работы – фазовый) за

счет использования квазичастотного режима АД
при  использовании  квазичастотной  системы плавного

пуска энергия потерь в двигателе в 2-4 раза меньше, чем при прямом пуске или в 4-7 раз меньше, чем при мягком пуске


СИФУ снабжена входом управления и релейным входом блокировки, к которому подключен блок квазичастотного управления БКЧУ. При изменении Uу осуществляется регулирование амплитуд значимых гармоник напряжения на статоре АД, а при изменении параметров квазичастотного управления регулирование частоты этих гармоник.


Механические характеристики расположены близко друг к другу, что говорит о высокой плавности регулирования скорости.

9 – естественная характеристика

Расширение возможностей системы ТРН-АД (основной режим работы – фазовый) за счет использования квазичастотного режима АД при  использовании

Слайд 4В некоторый период частоты 50 Гц управляющие импульсы подаются на

тиристоры  +А и   –В. В следующий период они подаются на

тиристоры +А и  -С,  и далее в следующей последовательности: -С, +В;  +В, -А; -А, +С; +С, -В; -В, +А. Соответствующие токи в фазных обмотках двигателя показаны на рисунке 3б. В результате получаем трехфазный квазичастотный ток частоты 50/7 Гц. Подавая  в  течение периода  2П  импульсы  на  тиристоры  +А,  -В  и  +А,  -С,  а  в  следующем  цикле  на тиристоры   +А,   -С   и   +В,   -С   и   т.д.,   получаем   трехфазную   систему   токов, сдвинутую относительно предыдущей на угол  π/6. Очевидно,  что,  если  подавать  управляющие  импульсы  на  тиристоры  в обратной последовательности, а именно: для варианта рисунка     б   +А, -В; -В, +С;  +С,  -А;  -А,  +В;  +В,  -С;  -С,  +А;        +А,  -В      получаем  обратный  порядок чередования     фазных     токов, т.е. можно реверсировать скорость двигателя. Управляя   порядком включения    тиристоров    ТРН    и    фазой    управляющих    импульсов    можно формировать  трехфазный  переменный  ток, регулируемый по частоте, фазе и амплитуде.  Ток  получается  не  непрерывным,  а  импульсным,  в чем и заключается смысл выражения квазичастотный.
В некоторый период частоты 50 Гц управляющие импульсы подаются на тиристоры  +А и   –В. В следующий период

Слайд 6КОНВЕЙЕРНЫЕ УСТАНОВКИ
Пути экономии электроэнергии на конвейерном транспорте:
повышение средней

загрузки конвейеров до номинального значения;
исключение дополнительной работы конвейеров вхолостую;


исключение нерационального использования скребковых конвейеров;
поддержание высокого технического состояния конвейера;
применение регулируемого электропривода

Расход электроэнергии одним конвейером за расчётный период времени
для ленточного конвейера

для скребкового конвейера

L – длина конвейера; β – угол установки; δ – коэффициент сопротивления движению; Сс – погонная масса движущихся частей конвейера; tр – время работы; Vл, Vс – скорость соответственно ленты и цепи конвейера; Qр – расчетная масса груза, перевозимого конвейером за время работы

КОНВЕЙЕРНЫЕ УСТАНОВКИ Пути экономии электроэнергии на конвейерном транспорте: повышение средней загрузки конвейеров до номинального значения; исключение дополнительной

Слайд 7Для определения нерационального расхода электроэнергии при работе конвейеров вхолостую используется

только первое слагаемое указанных выражений, и вместо tр подставляется время

tх холостого хода конвейера за расчетный период.

РЕГУЛИРОВАНИЕ СКОРОСТИ КОНВЕЙЕРНЫХ УСТАНОВОК



Момент на валу приводного двигателя

F - усилие на приводном барабане, имеет две составляющие
F = Fх + Fг,
Fх – усилие, затрачиваемое на перемещение ленты конвейера;
Fг – усилие, необходимое для перемещения груза

момент холостого хода

момент на валу двигателя от усилия на барабане
в относительных единицах

Для определения нерационального расхода электроэнергии при работе конвейеров вхолостую используется только первое слагаемое указанных выражений, и вместо

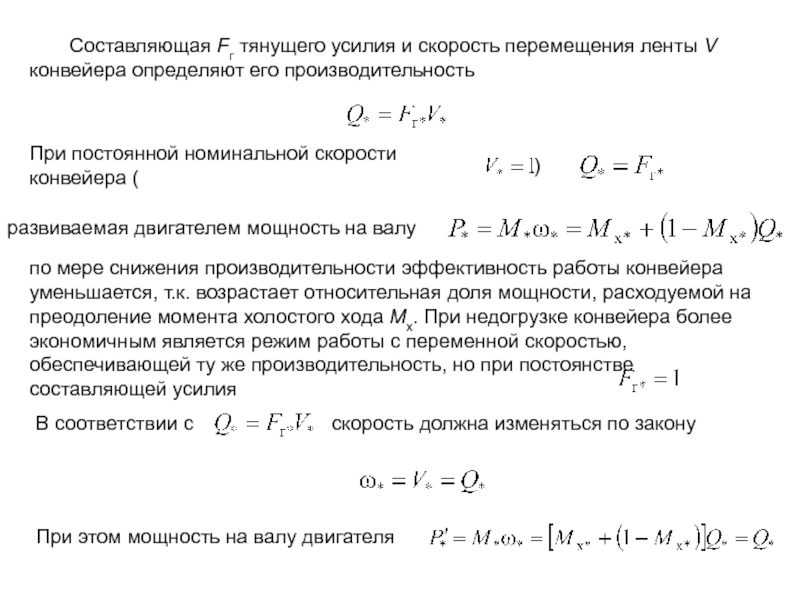

Слайд 8
Составляющая Fг тянущего усилия и скорость перемещения ленты V конвейера

определяют его производительность
При постоянной номинальной скорости конвейера (
)

развиваемая двигателем мощность

на валу


по мере снижения производительности эффективность работы конвейера уменьшается, т.к. возрастает относительная доля мощности, расходуемой на преодоление момента холостого хода Mх. При недогрузке конвейера более экономичным является режим работы с переменной скоростью, обеспечивающей ту же производительность, но при постоянстве составляющей усилия

. В соответствии с

скорость в этом случае должна изменяться по закону


В соответствии с


скорость должна изменяться по закону


При этом мощность на валу двигателя


Составляющая Fг тянущего усилия и скорость перемещения ленты V конвейера определяют его производительностьПри постоянной номинальной скорости конвейера

Слайд 9зависимости мощности на валу двигателя для конвейера с моментом холостого

хода Mх = 0,3 Mн для постоянной (V=const) и регулируемой (Fг=const) скоростей ленты



Заштрихованная область соответствует экономии мощности, получаемой за счет регулирования скорости


эффект от регулирования скорости тем выше, чем больше момент холостого хода и чем значительнее снижается производительность конвейера

зависимости мощности на валу двигателя для конвейера с моментом холостого хода Mх = 0,3 Mн для постоянной (V=const) и регулируемой

Слайд 10Пути экономии электроэнергии в вентиляторных установках:
согласование режима работы вентилятора

с характеристикой вентиляционной сети,
повышение КПД вентиляционной сети,
повышение эксплуатационного

КПД вентиляторных установок; регулирование производительности вентиляторных установок

ВЕНТИЛЯТОРНЫЕ УСТАНОВКИ


графики мощности при регулировании центробежного вентилятора ВЦД-32 направляющим аппаратом (НА) и изменением скорости (ИС)

С ростом глубины изменения расхода эффективность регулирования резко возрастает

Пути экономии электроэнергии в вентиляторных установках: согласование режима работы вентилятора с характеристикой вентиляционной сети, повышение КПД вентиляционной

Слайд 11Области экономичной работы центробежных и осевых вентиляторов в зависимости от

способа регулирования (1 – ВЦД-3,5 и 2 – ВЦД-32 –

регулирование направляющим аппаратом; 3 – ВОД-30 - регулирование направляющим аппаратом и поворотом лопаток колеса; 4 – ВЦД-32 – регулирование скорости вращения с помощью регулируемого электропривода)


экономичность регулирования вентиляторных установок различными способами:
1 – дроссельное регулирование;
2 – направляющим аппаратом; 3 – муфтами скольжения;
4 – реостатное с АД;
5 – каскадными схемами с АД.


Области экономичной работы центробежных и осевых вентиляторов в зависимости от способа регулирования (1 – ВЦД-3,5 и 2

Слайд 12КОМПРЕССОРНЫЕ УСТАНОВКИ
Пути экономии электроэнергии:
периодический контроль КПД компрессоров;
применение

резонансного наддува поршневых компрессоров;
снижение сверхнормативных утечек сжатого воздуха и

потерь давления в пневмосетях;
согласование режимов работы компрессорной станции с режимом потребляемого сжатого воздуха;
замена пневмооборудования на электрооборудование;
использование регулируемого электропривода

При возможности замены пневматической энергии на электрическую отдельных потребителей имеет место 7 – 10 кратная экономия энергии


Мощность электродвигателя компрессора

γн – плотность воздуха при 273 К и давлении 0,1 МПа,

γд – плотность всасываемого воздуха при действительных условиях,

р1 – начальное давление всасываемого воздуха; р2 – давление сжатого воздуха;
Qк – подача компрессора,

.

КОМПРЕССОРНЫЕ УСТАНОВКИ Пути экономии электроэнергии: периодический контроль КПД компрессоров; применение резонансного наддува поршневых компрессоров; снижение сверхнормативных утечек

Слайд 13УПРАВЛЕНИЕ ПРОИЗВОДИТЕЛЬНОСТЬЮ НАСОСНЫХ УСТАНОВОК


требуемая мощность насосных приводов при дросселировании

(1); при расходе в объеме 50% расчетного максимума требуемая мощность

составляет 73%, при использовании запорно-регулирующей арматуры (2) - 50% номинальной, при регулировании частоты вращения электродвигателя (3) - 14% номинальной мощности.
УПРАВЛЕНИЕ ПРОИЗВОДИТЕЛЬНОСТЬЮ НАСОСНЫХ УСТАНОВОК требуемая мощность насосных приводов при дросселировании (1); при расходе в объеме 50% расчетного

Слайд 14ВОДООТЛИВНЫЕ УСТАНОВКИ
Пути экономии электроэнергии:
повышение КПД насосов и трубопроводов;


регулирование производительности водоотливной установки;
упорядочение графика нагрузок водоотливной установки;
организационные

мероприятия

Пути повышения КПД насосов
тщательная балансировка рабочих колес,
регулярная замена уплотнителей,
обеспечение рабочей точки насоса в зоне максимальных значений КПД

Пути повышения КПД трубопровода:
увеличения сечения труб;
включение на параллельную работу резервного нагнетательного става;
сокращение длины трубопровода, замена наклонных участков вертикальными;
регулярная очистка трубопровода;
ликвидация в трубопроводе излишней арматуры и ненужных поворотов или снижение их сопротивления сглаживанием острых углов;

Расход электроэнергии насосной установки


ВОДООТЛИВНЫЕ УСТАНОВКИ Пути экономии электроэнергии: повышение КПД насосов и трубопроводов; регулирование производительности водоотливной установки; упорядочение графика нагрузок
