Слайд 1Лекция 4

Лекция 4

Слайд 2Причины аддитивных погрешностей:Uсм, Iвх, ΔIвх, Uш, Iш1, Iш2, их температурная

нестабильность.
Метод расчета:
ОУ считается идеальным кроме параметра, погрешность от которого рассчитывается.
Влияние

Uсм.

Методы расчета и уменьшения аддитивных и мультипликативных погрешностей цепей на ОУ

Рис. 1. Схема инвертирующего усилителя на ОУ для расчета погрешности от Ucм.

Причины аддитивных погрешностей:Uсм, Iвх, ΔIвх, Uш, Iш1, Iш2, их температурная нестабильность.Метод расчета:ОУ считается идеальным кроме параметра, погрешность

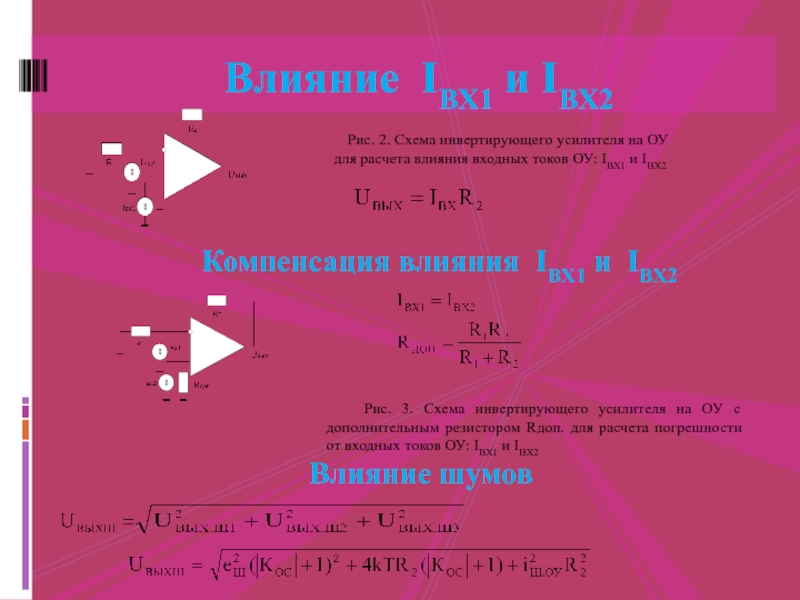

Слайд 3Компенсация влияния IВХ1 и IВХ2

Влияние IВХ1 и IВХ2

Рис. 2. Схема

инвертирующего усилителя на ОУ для расчета влияния входных токов ОУ:

IВХ1 и IВХ2

Рис. 3. Схема инвертирующего усилителя на ОУ с дополнительным резистором Rдоп. для расчета погрешности от входных токов ОУ: IВХ1 и IВХ2

UВЫХ.Ш =

UВЫХ.Ш =

UВЫХ.Ш =

Влияние шумов

Компенсация влияния IВХ1 и IВХ2Влияние IВХ1 и IВХ2 Рис. 2. Схема инвертирующего усилителя на ОУ для расчета

Слайд 4Метод расчета:
необходимо учесть K и другой требуемый параметр .
Причины мультипликативных

погрешностей: K,Rвх,Rвых,K=φ(f).

Рис. 4. Схема усилителя-инвертора для расчета влияния

входного сопротивления ОУ на коэффициент усиления с обратной связью

КОС =

=

КОС =

=

К

=

Влияние К и Rвх

Метод расчета:необходимо учесть K и другой требуемый параметр .Причины мультипликативных погрешностей: K,Rвх,Rвых,K=φ(f). Рис. 4. Схема усилителя-инвертора

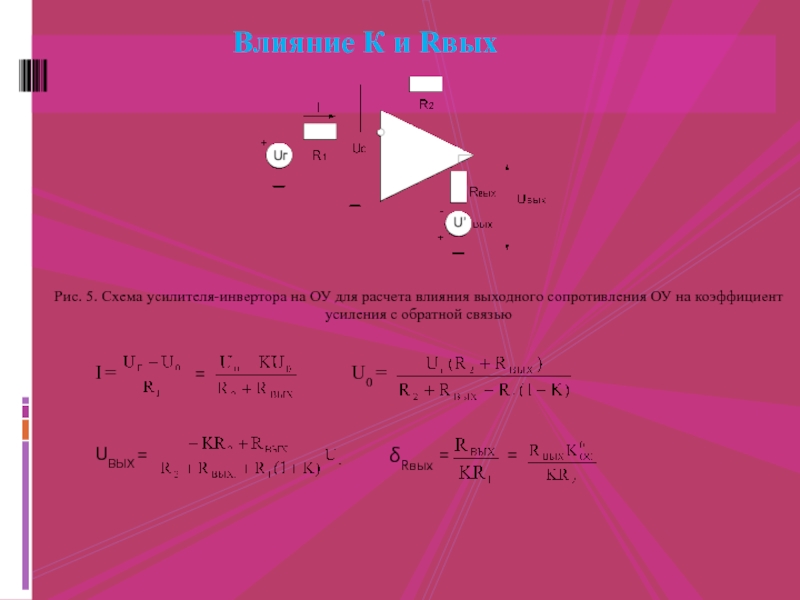

Слайд 5
Рис. 5. Схема усилителя-инвертора на ОУ для расчета влияния выходного

сопротивления ОУ на коэффициент усиления с обратной связью
Влияние К и

Rвых

=

I =

U0 =

UВЫХ =

δRвых

=

=

Рис. 5. Схема усилителя-инвертора на ОУ для расчета влияния выходного сопротивления ОУ на коэффициент усиления с обратной

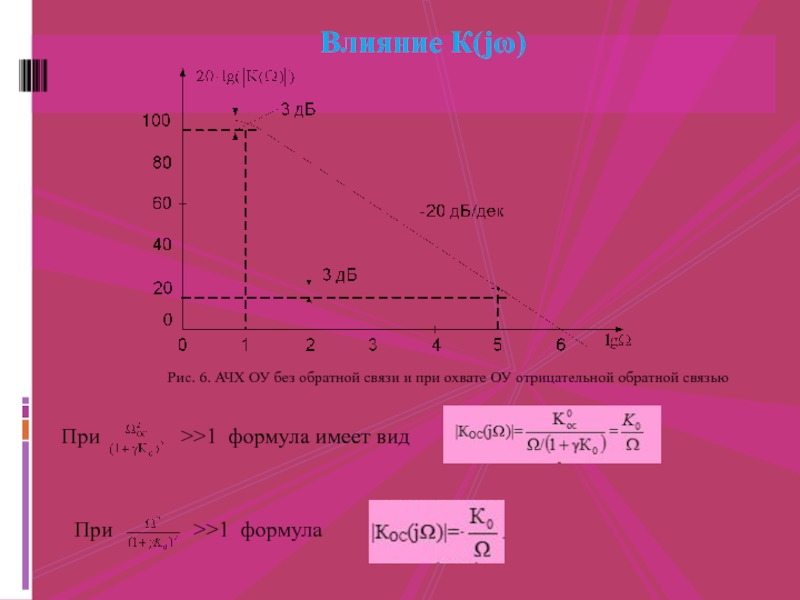

Слайд 6При >>1 формула имеет вид

Рис. 6.

АЧХ ОУ без обратной связи и при охвате ОУ отрицательной

обратной связью

При >>1 формула

Влияние К(jω)

При >>1 формула имеет вид Рис. 6. АЧХ ОУ без обратной связи и при

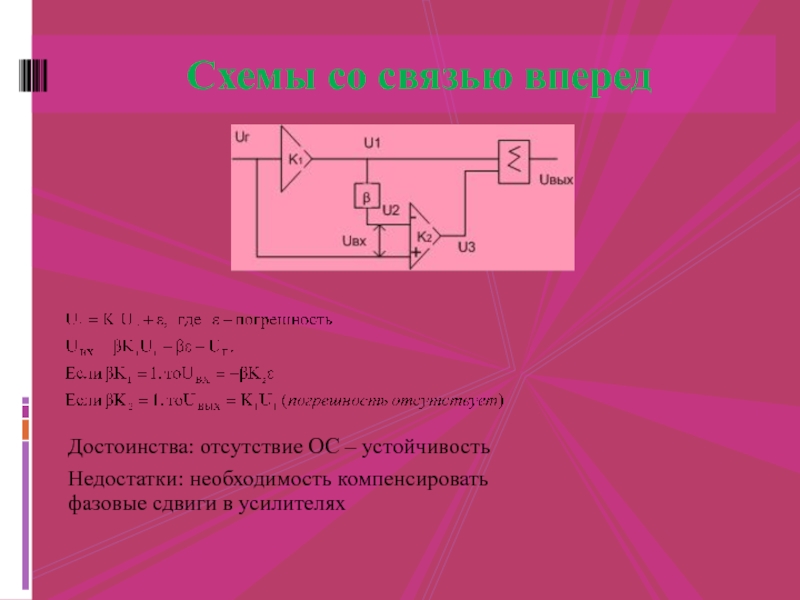

Слайд 7Достоинства: отсутствие ОС – устойчивость
Недостатки: необходимость компенсировать фазовые сдвиги в

усилителях
Схемы со связью вперед

Достоинства: отсутствие ОС – устойчивостьНедостатки: необходимость компенсировать фазовые сдвиги в усилителяхСхемы со связью вперед
