Фракталы

геометрии в природе.
Объекты, обладающие фрактальными свойствами, в природе.
Определение терминологии «фракталы».
Классы

фракталов.
Описание фрактальных процессов.
Процедуры получения фрактальных множеств.
8.1 Ломаная Коха (процедура получения).
8.2 Снежинка Коха (Фрактал Коха).
8.3 Губки Менгера.
9. Примеры применения фракталов.

математики.

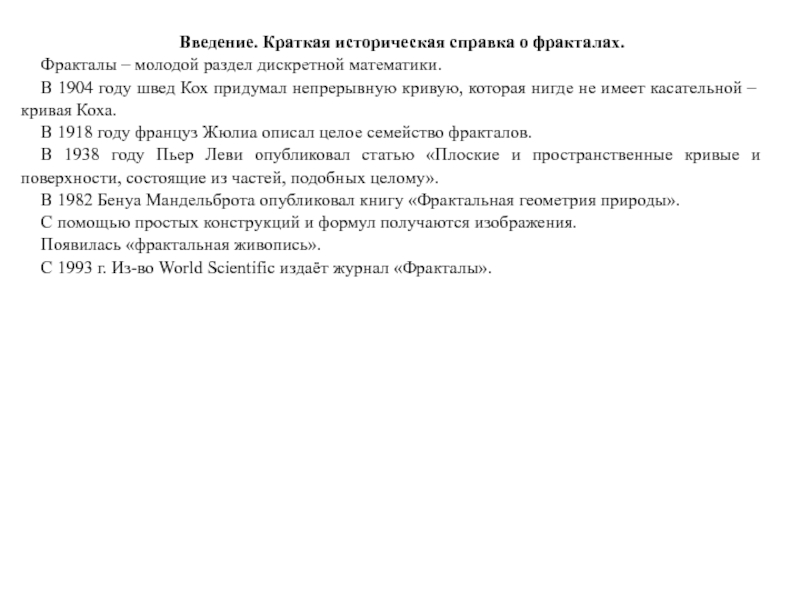

В 1904 году швед Кох придумал непрерывную кривую, которая нигде

не имеет касательной – кривая Коха.
В 1918 году француз Жюлиа описал целое семейство фракталов.
В 1938 году Пьер Леви опубликовал статью «Плоские и пространственные кривые и поверхности, состоящие из частей, подобных целому».
В 1982 Бенуа Мандельброта опубликовал книгу «Фрактальная геометрия природы».
С помощью простых конструкций и формул получаются изображения.
Появилась «фрактальная живопись».
С 1993 г. Из-во World Scientific издаёт журнал «Фракталы».

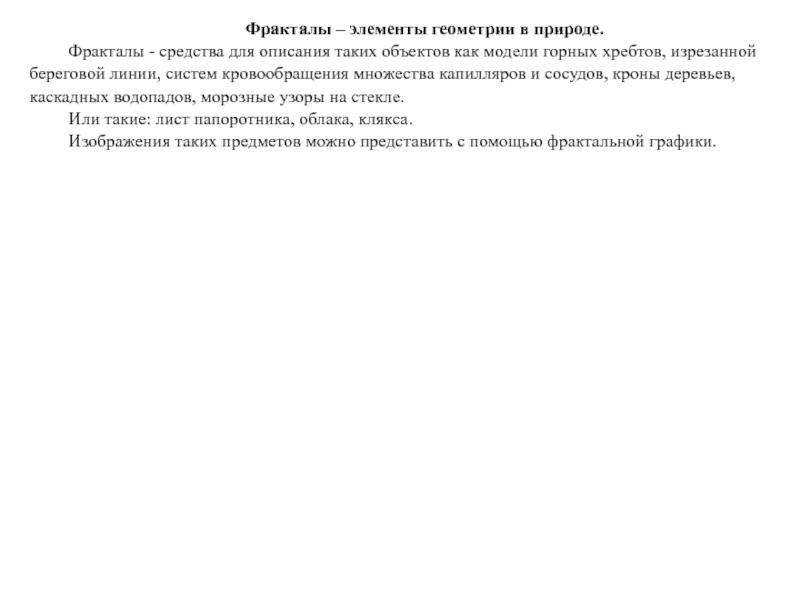

таких объектов как модели горных хребтов, изрезанной береговой линии, систем

кровообращения множества капилляров и сосудов, кроны деревьев, каскадных водопадов, морозные узоры на стекле.
Или такие: лист папоротника, облака, клякса.
Изображения таких предметов можно представить с помощью фрактальной графики.

(брокколи, капуста)
Плоды (ананас)
Кроны деревьев и листья растений
Кровеносная система и бронхи людей и животных
В неживой природе:
Границы

географических объектов (стран, областей, городов)
Береговые линии
Горные хребты
Снежинки
Облака
Молнии
Образующиеся на стеклах узоры
Кристаллы
Сталактиты, сталагмиты, геликтиты.

или нескольким из следующих свойств:
Обладает сложной нетривиальной структурой при любом

увеличении (на всех масштабах);
Является (приближённо) самоподобной.
Обладает дробной хаусдорфовой (фрактальной) размерностью или превосходящей топологическую;
Может быть построена рекурсивными процедурами.
Для регулярных фигур таких, как окружность, эллипс, график гладкой функции небольшой фрагмент в очень крупном масштабе похож на фрагмент прямой. Для фрактала увеличение масштаба не ведёт к упрощению структуры, для всех масштабов мы увидим одинаково сложные картины.

фракталов, как элементов природы, можно отнести к классу геометрических (конструктивных)

фракталов.
Остальная часть может быть отнесена к классу динамических фракталов (алгебраических).

задают произвольную ломаную с конечным числом звеньев – генератор. Далее,

заменяют в ней каждый отрезок генератор. Затем вновь заменяют в ней каждый отрезок генератором и так до бесконечности.

если n = 3, k = 3, то d = 1; если n = 9, k = 3, то d = 2; если n = 27, k = 3, то d = 3.
если n = 4, k = 4, то d = 1; если n = 16, k = 4, то d = 2; если n = 64, k = 4, то d = 3. Размерность пространства выражается целыми числами: d = 1, 2, 3; для n = 64, величина d равна

Изображено: деление единичного отрезка на 3 части (а), единичной квадратной площадки на 9 частей (б), единичного куба на 27 частей (в) и на 64 части (г). Число частей n, коэффициент масштабирования —  k, а размерность пространства —  d. Имеем следующие соотношения: n = kd,

на три части (k = 3), из четырех частей (n = 4)

– ломаная (б); каждый прямой отрезок делится на три части (k2 = 9) и из 16 частей (n2 = 16) – ломаная (в); процедура повторяется для k3= 27 и n3 = 64 – ломаная (г); для k5 = 243 и n5 = 1024 – ломаную (д).

Размерность

Это дробная, или фрактальная размерность.
Ломаная Коха, предложенная Гельгом фон Кохом в 1904 г., выступает в роли фрактала, который подходит для моделирования изрезанности береговой линии. Мандельброт в алгоритм построения береговой линии внес элемент случайности, который, однако, не повлиял на основной вывод в отношении длины береговой линии. Поскольку предел

длина береговой линии за счет бесконечной изрезанности берега стремится к бесконечности. Процедура сглаживания береговой линии при переходе от более детального масштаба к менее детальному, т.е. согласно рис переходы от (д) к (г), от (г) к (в), от (в) к (б), дает одну и ту же величину: на три части длины — одну «бухту», а длина стремится к единичному значению.

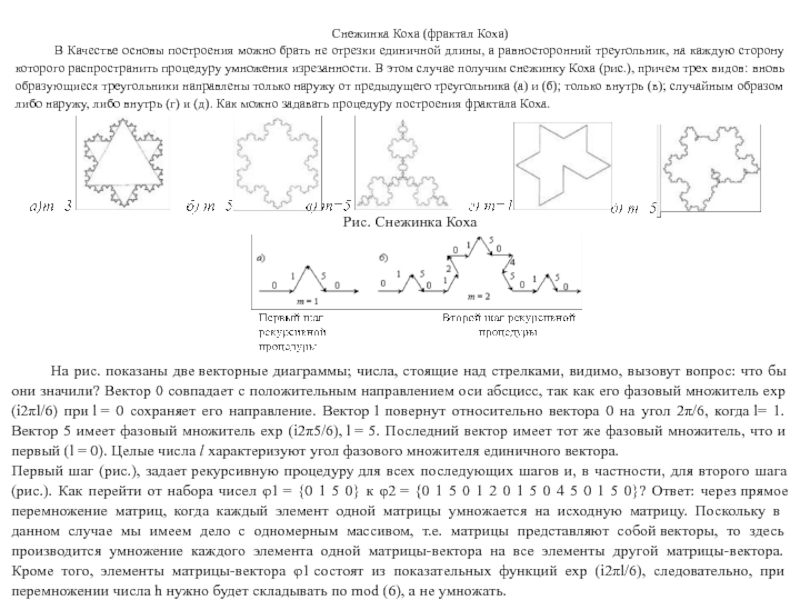

отрезки единичной длины, а равносторонний треугольник, на каждую сторону которого

распространить процедуру умножения изрезанности. В этом случае получим снежинку Коха (рис.), причем трех видов: вновь образующиеся треугольники направлены только наружу от предыдущего треугольника (а) и (б); только внутрь (в); случайным образом либо наружу, либо внутрь (г) и (д). Как можно задавать процедуру построения фрактала Коха.

Рис. Снежинка Коха

На рис. показаны две векторные диаграммы; числа, стоящие над стрелками, видимо, вызовут вопрос: что бы они значили? Вектор 0 совпадает с положительным направлением оси абсцисс, так как его фазовый множитель exp (i2πl/6) при l = 0 сохраняет его направление. Вектор 1 повернут относительно вектора 0 на угол 2π/6, когда l= 1. Вектор 5 имеет фазовый множитель exp (i2π5/6), l = 5. Последний вектор имеет тот же фазовый множитель, что и первый (l = 0). Целые числа l характеризуют угол фазового множителя единичного вектора.
Первый шаг (рис.), задает рекурсивную процедуру для всех последующих шагов и, в частности, для второго шага (рис.). Как перейти от набора чисел φ1 = {0 1 5 0} к φ2 = {0 1 5 0 1 2 0 1 5 0 4 5 0 1 5 0}? Ответ: через прямое перемножение матриц, когда каждый элемент одной матрицы умножается на исходную матрицу. Поскольку в данном случае мы имеем дело с одномерным массивом, т.е. матрицы представляют собой векторы, то здесь производится умножение каждого элемента одной матрицы-вектора на все элементы другой матрицы-вектора. Кроме того, элементы матрицы-вектора φ1 состоят из показательных функций exp (i2πl/6), следовательно, при перемножении числа h нужно будет складывать по mod (6), а не умножать.

пространстве изображена губка Менгера (а), и двумерный эквивалент (б). Она также является

фракталом, для которого процедуру рекурсии можно отразить с помощью матриц. Для трехмерной губки пришлось бы иметь дело с трехмерными матрицами, действия с ними известны, но они слишком громоздки. Поставим темным участкам квадрата в соответствие 1, а светлым — 0 (рис.). В этом случае паттерн плоской губки φ1 с единственной дыркой внутри выглядит в виде матрицы 3 × 3.

Губки Менгера используются как аналог множество Кантора в трёхмерном пространстве.


раздел дискретной математики, который не смотря на молодость уже нашёл

применения во многих областях науки и техники.
Фракталы являются множествами.
Фракталы – это геометрические фигуры, характеризующиеся
сложной нетривиальной структурой;
самоподобием на всех масштабах;
дробной размерностью;
в основе лежат рекурсивные процедуры.
Теория фракталов, к сожалению, обслуживает эффективную узкую прикладную область – это фрактальная графика.
