1.7. Основные электромагнитные соотношения

Содержание

Электромагнитный момент. Электромагнитный момент определяется: М = kФI. Таким образом, электромагнитный момент пропорционален основному магнитному потоку и току и также не зависит от формы кривой распределения индукции в воздушном зазоре.

Слайды и текст этой презентации

Слайд 11.7. Основные электромагнитные соотношения
ЭДС якоря. ЭДС якоря определяется


где

- конструктивный коэффициент

машины.
Таким образом ЭДС пропорциональна основному магнитному потоку и частоте вращения и не зависит от формы кривой распределения индукции в воздушном зазоре.

1.7. Основные электромагнитные соотношения	ЭДС якоря. ЭДС якоря определяется			где

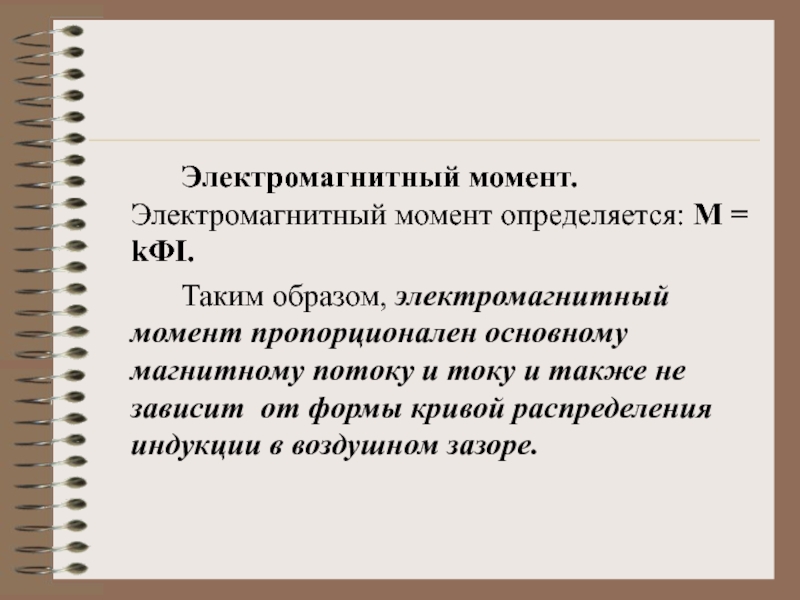

Слайд 2 Электромагнитный момент. Электромагнитный момент определяется: М = kФI.
Таким образом, электромагнитный

момент пропорционален основному магнитному потоку и току и также не

зависит от формы кривой распределения индукции в воздушном зазоре.
Электромагнитный момент. Электромагнитный момент определяется: М = kФI.		Таким образом, электромагнитный момент пропорционален основному магнитному потоку и току

Слайд 31.8. Уравнения электромеханического преобразования энергии
Рассмотрим двухфазную двухполюсную ЭМ, имеющую 2

ортогональные системы обмоток. Принята следующая индексация: 1 – статорные параметры,

2 – роторные параметры; - система координат жестко связанная со статором; d, q - система координат, жестко связанная с ротором (рис. 1.23).
1.8. Уравнения электромеханического преобразования энергии	Рассмотрим двухфазную двухполюсную ЭМ, имеющую 2 ортогональные системы обмоток. Принята следующая индексация: 1

Слайд 4








Рис.1.23

Рис.1.23

Слайд 5 Динамика обобщенной машины описывается 4 уравнениями электрического равновесия в цепях

ее обмоток и уравнением электромеханического преобразования энергии, которое выражает электромагнитный

момент ЭМ как функцию электрических и механических координат системы.
Динамика обобщенной машины описывается 4 уравнениями электрического равновесия в цепях ее обмоток и уравнением электромеханического преобразования энергии,

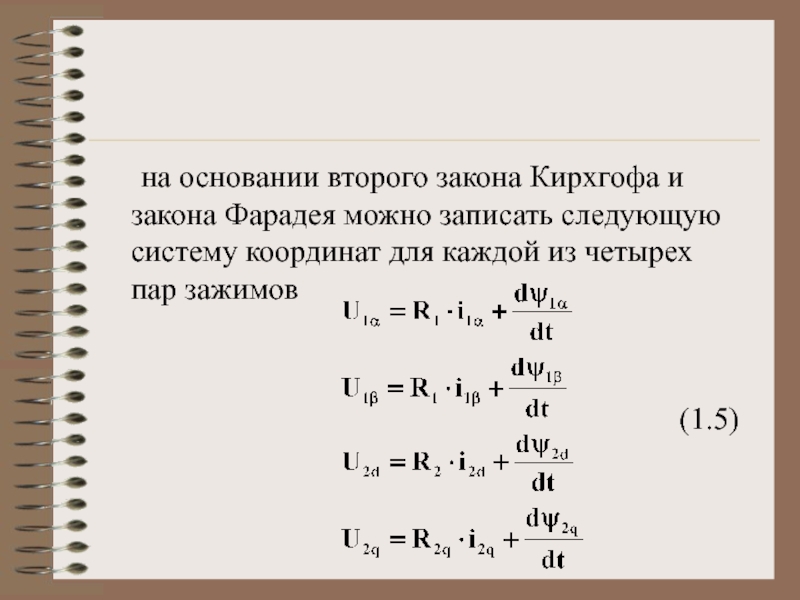

Слайд 6 на основании второго закона Кирхгофа и закона Фарадея можно записать

следующую систему координат для каждой из четырех пар зажимов


(1.5)

на основании второго закона Кирхгофа и закона Фарадея можно записать следующую систему координат для каждой из четырех

Слайд 7 где -

закон Фарадея (наведенная ЭДС прямо пропорциональна изменению потосцепления)
Уравнения (1.5)

записаны для реальных напряжений, токов и параметров обобщенной машины , т.е. для обмоток статора в осях , неподвижных относительно статора, а для ротора – в осях координат d,q,0 , неподвижных относительно ротора.
где         - закон Фарадея (наведенная ЭДС прямо пропорциональна изменению

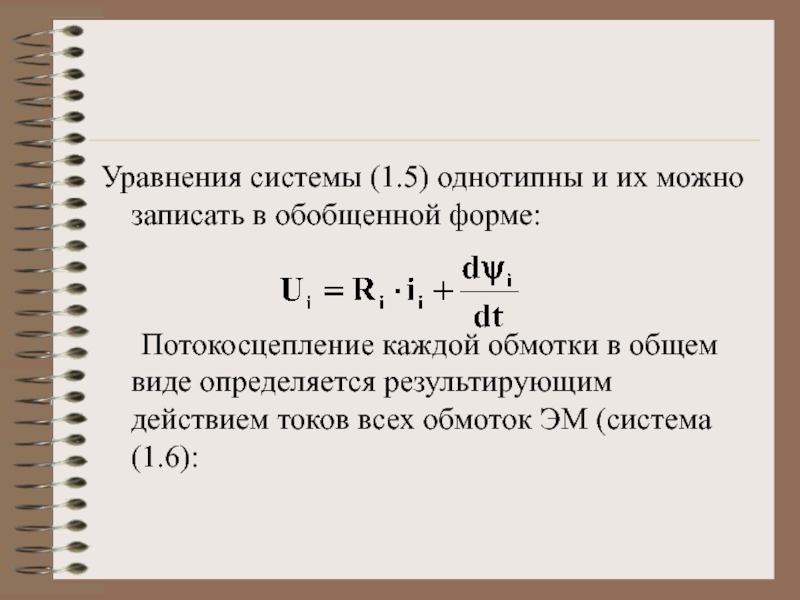

Слайд 8Уравнения системы (1.5) однотипны и их можно записать в обобщенной

форме:


Потокосцепление каждой обмотки в общем виде определяется результирующим действием

токов всех обмоток ЭМ (система (1.6):
Уравнения системы (1.5) однотипны и их можно записать в обобщенной форме: 	Потокосцепление каждой обмотки в общем виде

Слайд 9


(1.6)

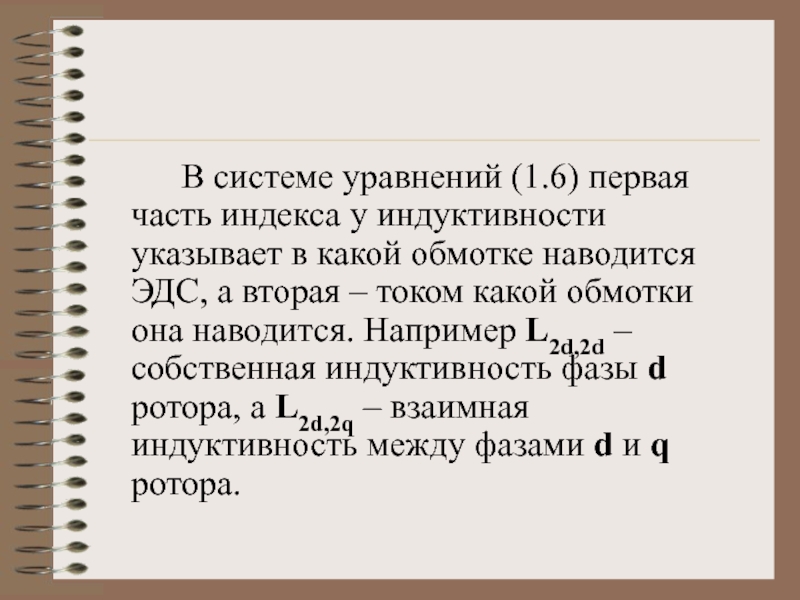

Слайд 10 В системе уравнений (1.6) первая часть индекса у индуктивности указывает

в какой обмотке наводится ЭДС, а вторая – током какой

обмотки она наводится. Например L2d,2d – собственная индуктивность фазы d ротора, а L2d,2q – взаимная индуктивность между фазами d и q ротора.
В системе уравнений (1.6) первая часть индекса у индуктивности указывает в какой обмотке наводится ЭДС, а вторая

Слайд 11 В более компактной форме уравнения (1.6) могут быть записаны:

(1.7)

При работе ЭМ взаимные индуктивности обмоток статора и ротора изменяются, поэтому собственные и взаимные индуктивности обмоток, в общем случае, являются функцией электрического угла поворота ротора

В более компактной форме уравнения (1.6) могут быть записаны:

Слайд 12 При симметричной неявнополюсной ЭМ собственные индуктивности обмоток статора и ротора

не зависят от положения ротора:



а взаимные индуктивности между обмотками статора

и ротора равны нулю:


т.к. математические оси этих обмоток сдвинуты в пространстве относительно друг друга на 900.
При симметричной неявнополюсной ЭМ собственные индуктивности обмоток статора и ротора не зависят от положения ротора:		а взаимные индуктивности

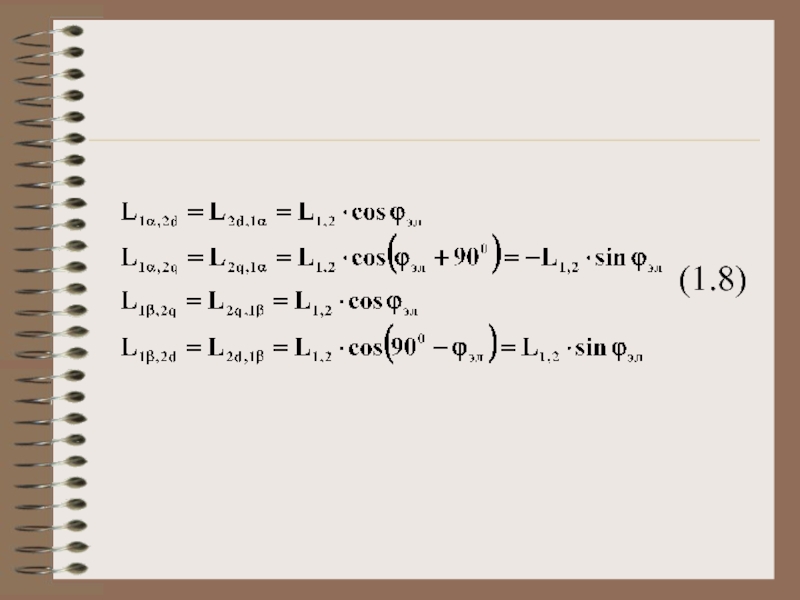

Слайд 13 Взаимные индуктивности обмоток статора и ротора проходят полный цикл изменения

при повороте ротора на электрический угол 3600, поэтому с учетом

принятых на рис. 1.23 направлений токов и знака угла поворота ротора можно записать:
Взаимные индуктивности обмоток статора и ротора проходят полный цикл изменения при повороте ротора на электрический угол 3600,

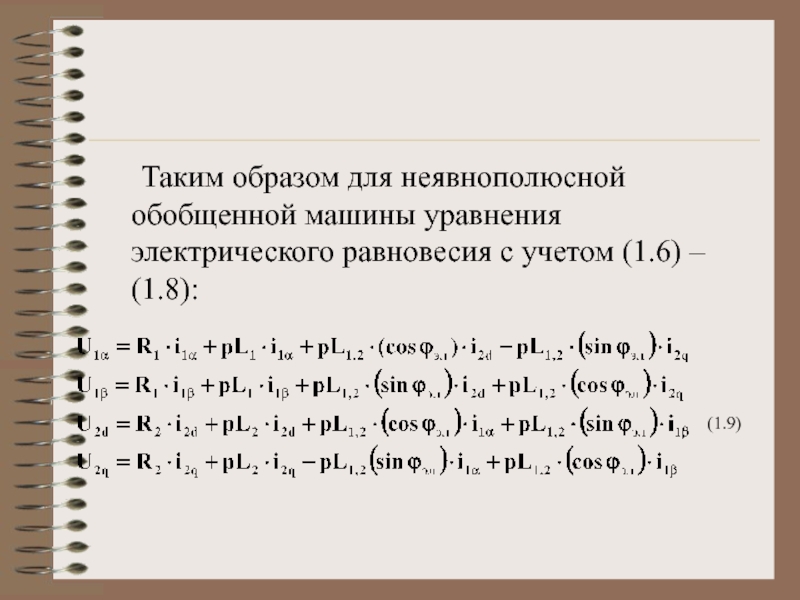

Слайд 15 Таким образом для неявнополюсной обобщенной машины уравнения электрического равновесия с

учетом (1.6) – (1.8):


(1.9)
Таким образом для неявнополюсной обобщенной машины уравнения электрического равновесия с учетом (1.6) – (1.8):

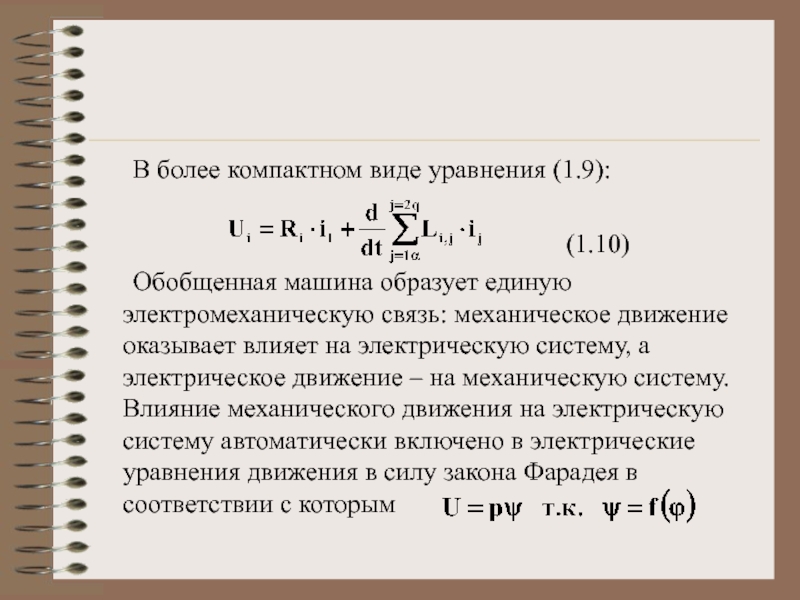

Слайд 16 В более компактном виде уравнения (1.9):

(1.10)
Обобщенная машина образует единую электромеханическую связь: механическое движение оказывает влияет на электрическую систему, а электрическое движение – на механическую систему. Влияние механического движения на электрическую систему автоматически включено в электрические уравнения движения в силу закона Фарадея в соответствии с которым

В более компактном виде уравнения (1.9):

Слайд 17 Таким образом выражение содержит

напряжения, обусловленные механическим движением.
Влияние электрического движения на механическое выражается в

уравнении электромагнитного момента.
Выражение электромагнитного момента можно получить на основе принципа возможных перемещений и закона сохранения энергии.
Таким образом выражение       содержит напряжения, обусловленные механическим движением.		Влияние электрического движения на

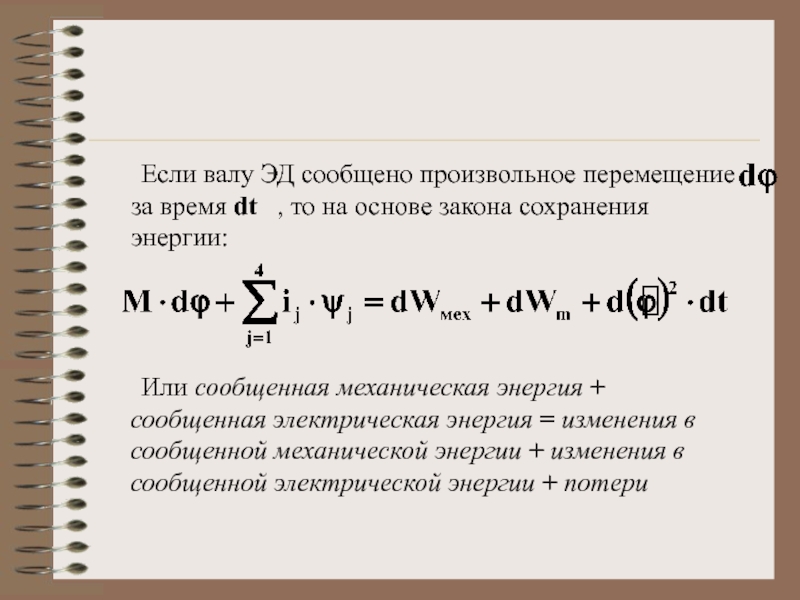

Слайд 18 Если валу ЭД сообщено произвольное перемещение

за время dt , то на основе

закона сохранения энергии:



Или сообщенная механическая энергия + сообщенная электрическая энергия = изменения в сообщенной механической энергии + изменения в сообщенной электрической энергии + потери

Если валу ЭД сообщено произвольное перемещение       за время dt  ,

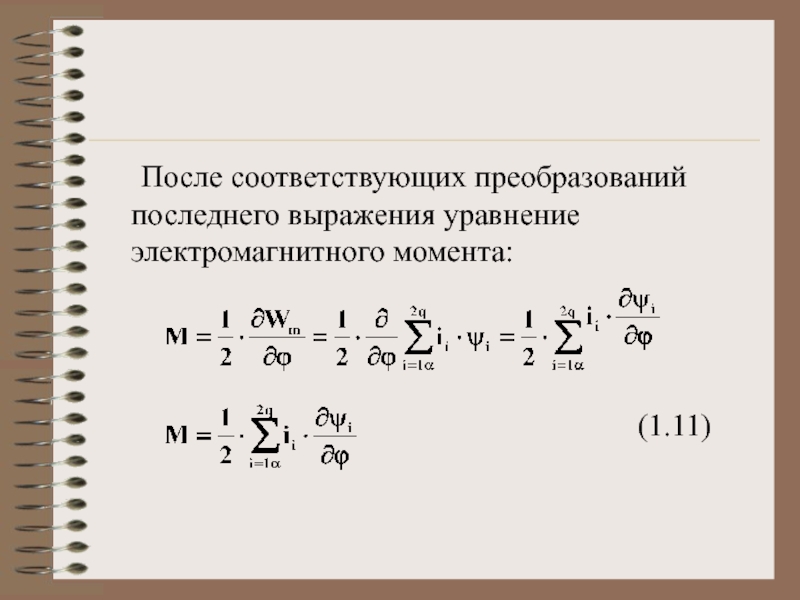

Слайд 19 После соответствующих преобразований последнего выражения уравнение электромагнитного момента:



(1.11)

После соответствующих преобразований последнего выражения уравнение электромагнитного момента:

Слайд 20 Преобразовав выражение (1.11) с помощью выражения (1.7)


(1.12)

Преобразовав выражение (1.11) с помощью выражения (1.7)

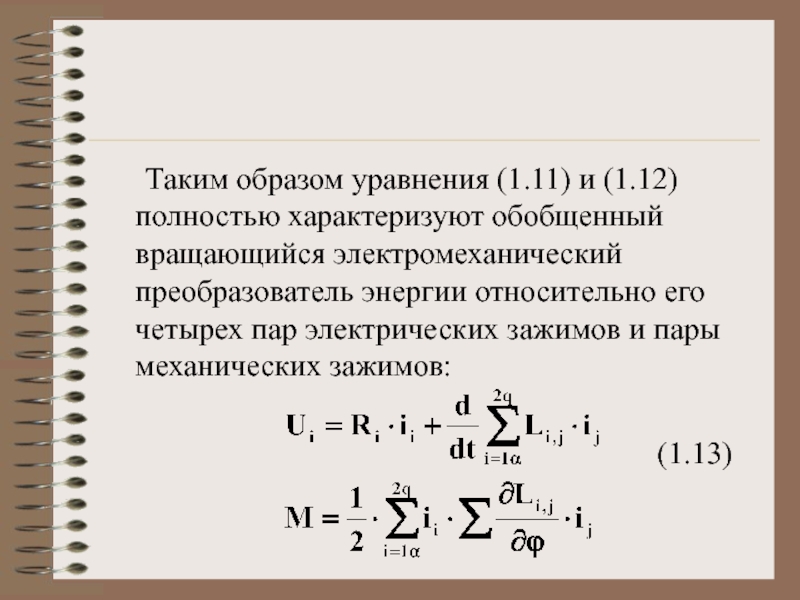

Слайд 21 Таким образом уравнения (1.11) и (1.12) полностью характеризуют обобщенный вращающийся

электромеханический преобразователь энергии относительно его четырех пар электрических зажимов и

пары механических зажимов:

(1.13)

Таким образом уравнения (1.11) и (1.12) полностью характеризуют обобщенный вращающийся электромеханический преобразователь энергии относительно его четырех пар

Слайд 22 Эти уравнения, записанные через действительные переменные двухфазной модели, представляют собой

развернутое математическое описание динамического процесса электромеханического преобразования энергии, которое может

быть конкретизировано для различных ЭД: АД, СМ, ДПТ, МДП и т.д.
Эти уравнения, записанные через действительные переменные двухфазной модели, представляют собой развернутое математическое описание динамического процесса электромеханического преобразования

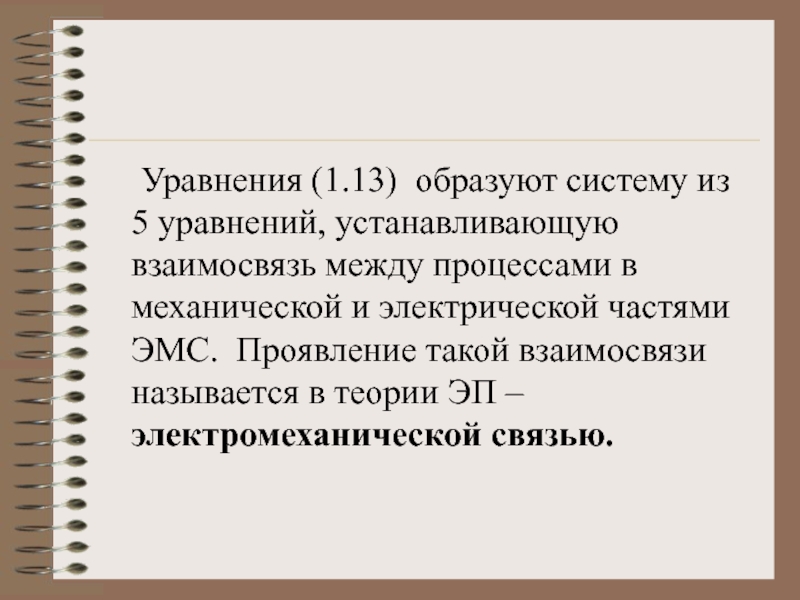

Слайд 23 Уравнения (1.13) образуют систему из 5 уравнений, устанавливающую взаимосвязь между

процессами в механической и электрической частями ЭМС. Проявление такой взаимосвязи

называется в теории ЭП – электромеханической связью.
Уравнения (1.13) образуют систему из 5 уравнений, устанавливающую взаимосвязь между процессами в механической и электрической частями ЭМС.

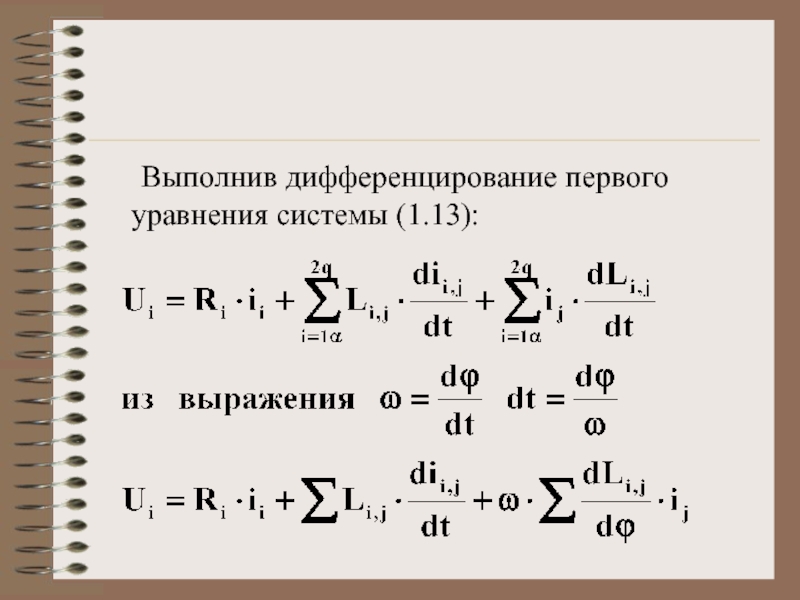

Слайд 24 Выполнив дифференцирование первого уравнения системы (1.13):







Выполнив дифференцирование первого уравнения системы (1.13):

Слайд 25 Рассмотрим все слагаемые последнего выражения.
Riii - представляет собой падение напряжение

на активном сопротивлении данной цепи,

результирующая ЭДС
самоиндукции и взаимной индукции, вызванные изменением токов в обмотках,


Рассмотрим все слагаемые последнего выражения.	Riii - представляет собой падение напряжение на активном сопротивлении данной цепи,

Слайд 26

- отражает взаимодействие механической и электрической частей ЭМ, т.к. представляет собой результирующую ЭДС ei , наведенную в обмотке в результате механического движения ротора ЭМ.

Слайд 271.9. Параметры ЭМ
Параметры ЭМ – это коэффициенты перед независимыми переменными

в уравнениях, описывающих электромеханическое преобразование энергии.
Обычно независимые переменные – это

токи.
Уравнения могут быть как дифференциальные, так и комплексными и алгебраическими.
(Самостоятельно)
1.9. Параметры ЭМ	Параметры ЭМ – это коэффициенты перед независимыми переменными в уравнениях, описывающих электромеханическое преобразование энергии.	Обычно независимые

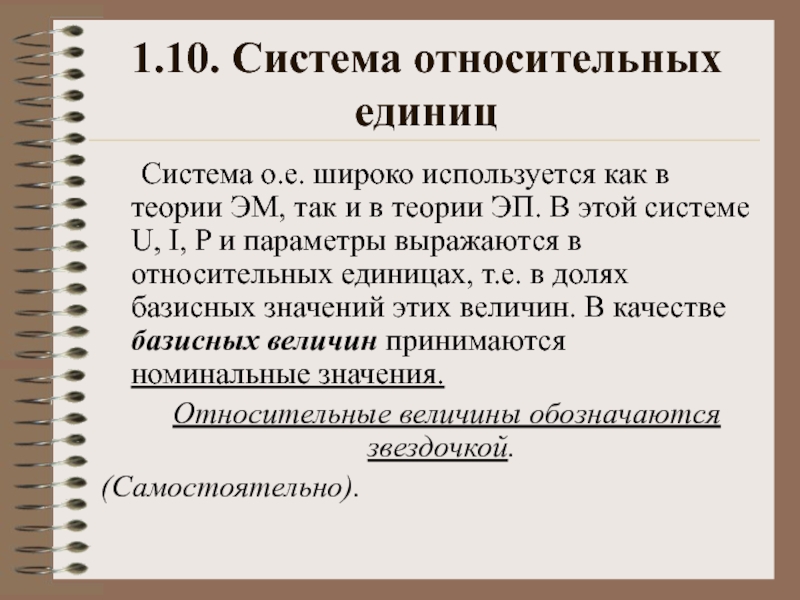

Слайд 281.10. Система относительных единиц
Система о.е. широко используется как в теории

ЭМ, так и в теории ЭП. В этой системе U,

I, P и параметры выражаются в относительных единицах, т.е. в долях базисных значений этих величин. В качестве базисных величин принимаются номинальные значения.
Относительные величины обозначаются звездочкой.
(Самостоятельно).

1.10. Система относительных единиц	Система о.е. широко используется как в теории ЭМ, так и в теории ЭП. В
