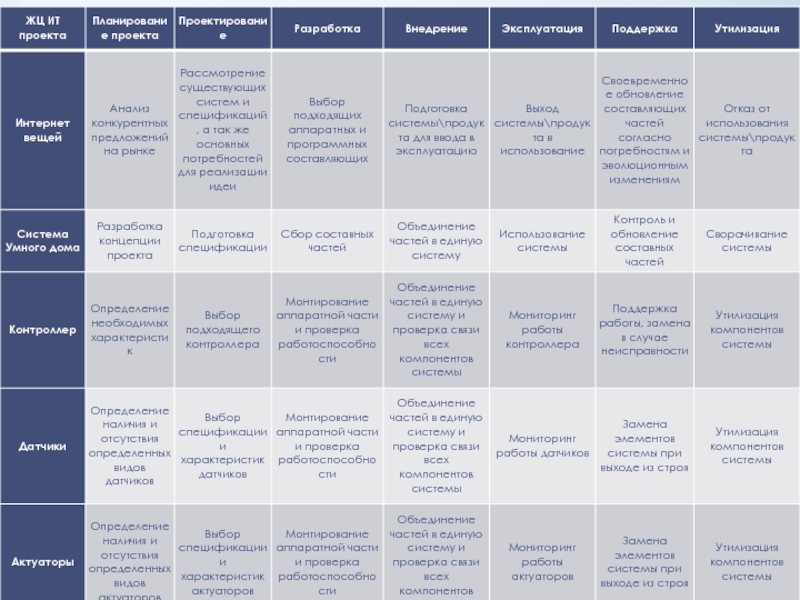

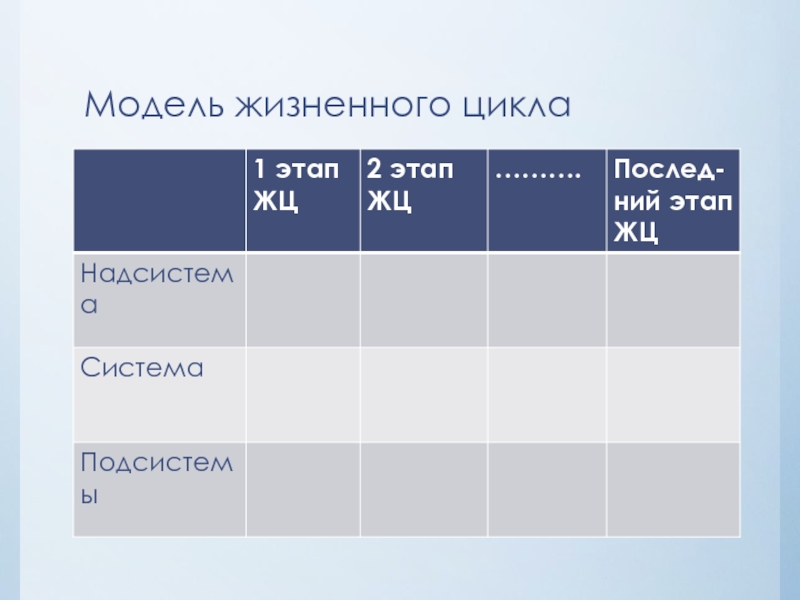

14. Модель жизненного цикла
15. Слайд 15

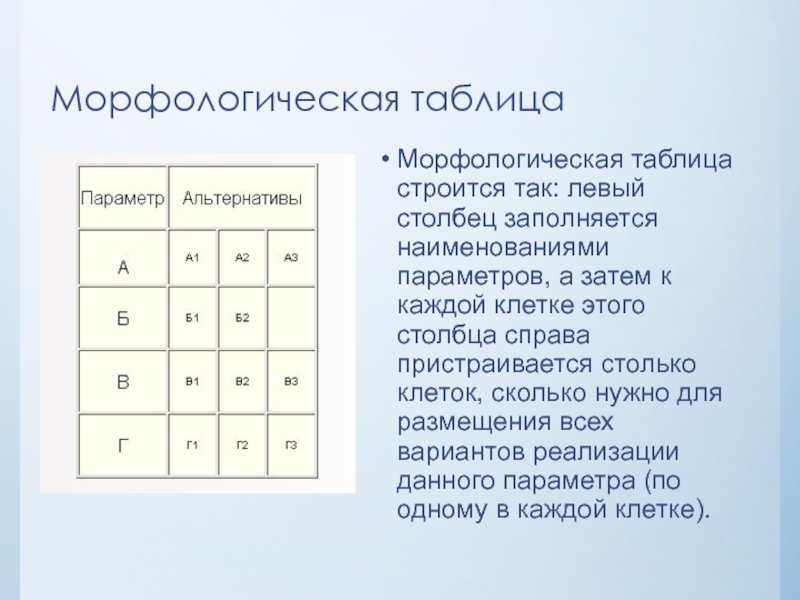

16. Морфологическая таблицаМорфологическая таблица строится так: левый столбец

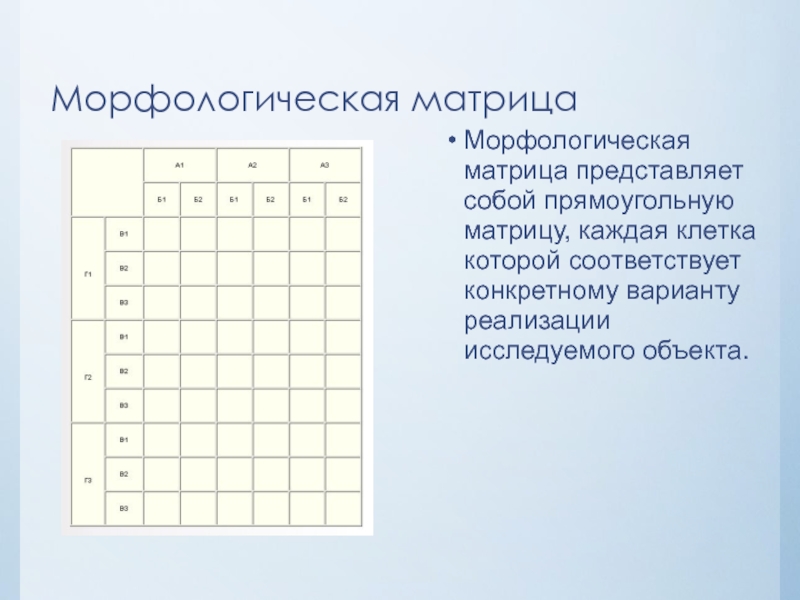

17. Морфологическая матрицаМорфологическая матрица представляет собой прямоугольную матрицу,
18. Скачать презентанцию

Методика описания системыДиаграмма вариантов использованияМодель ящикаКонцептуальная модельКортежная модельМодель ЖЦМорфологический анализ

Слайды и текст этой презентации

Слайд 1

Слайд 2Методика описания системы
Диаграмма вариантов использования
Модель ящика
Концептуальная модель
Кортежная модель
Модель ЖЦ
Морфологический анализ

Методика описания системыДиаграмма вариантов использованияМодель ящикаКонцептуальная модельКортежная модельМодель ЖЦМорфологический анализ

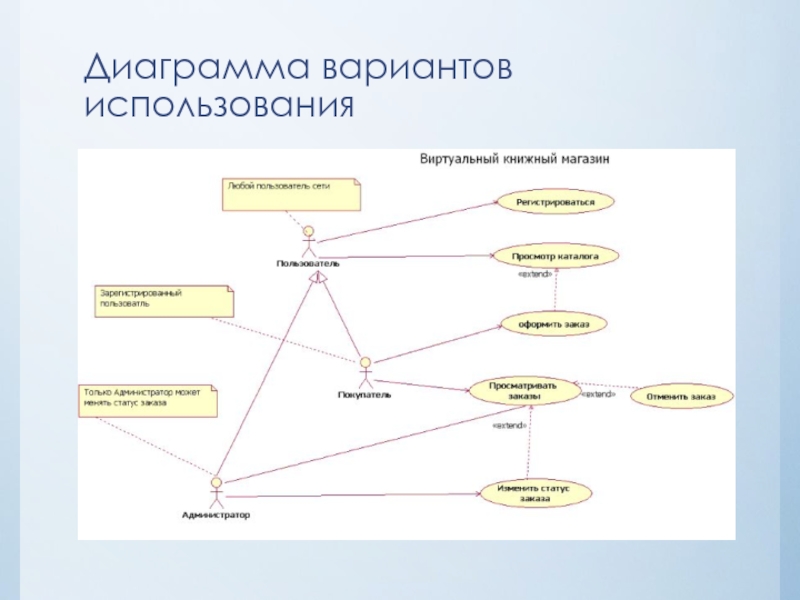

Слайд 3Диаграмма вариантов использования

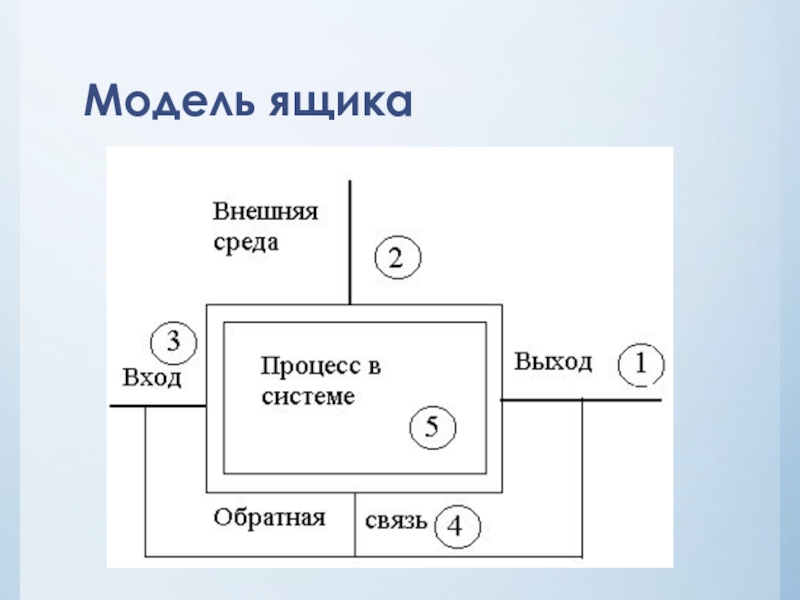

Слайд 4Модель ящика

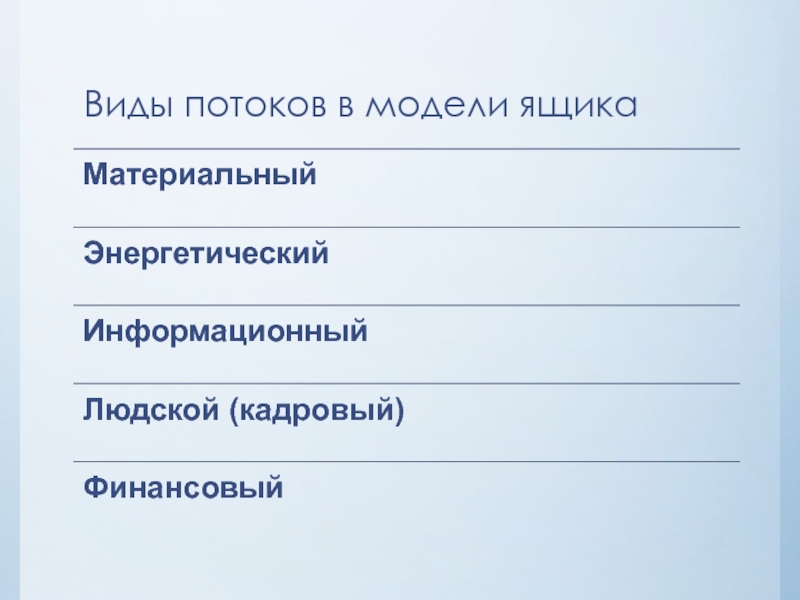

Слайд 5Виды потоков в модели ящика

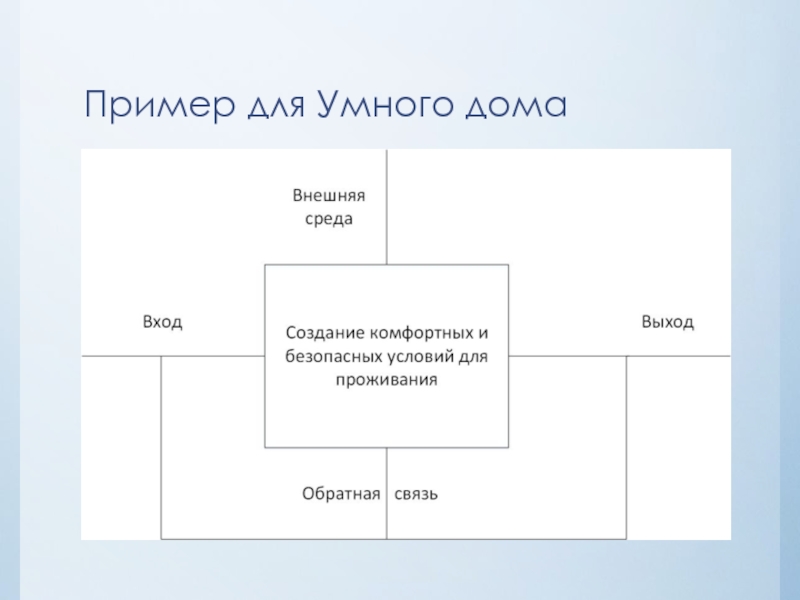

Слайд 6Пример для Умного дома

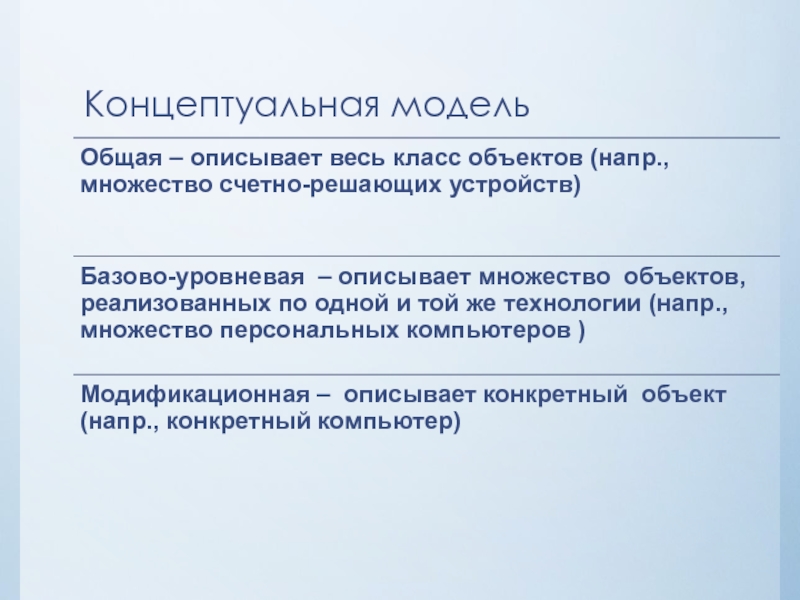

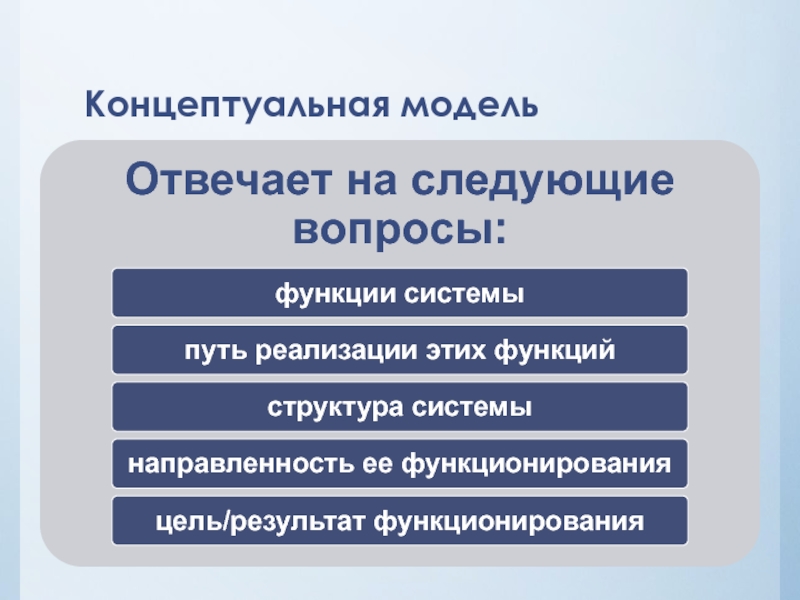

Слайд 7Концептуальная модель

Слайд 8Концептуальная модель

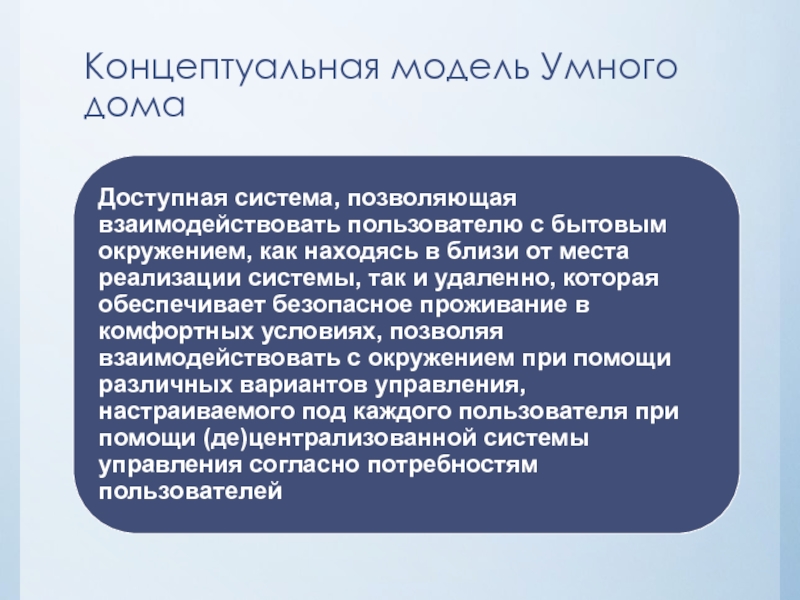

Слайд 9Концептуальная модель Умного дома

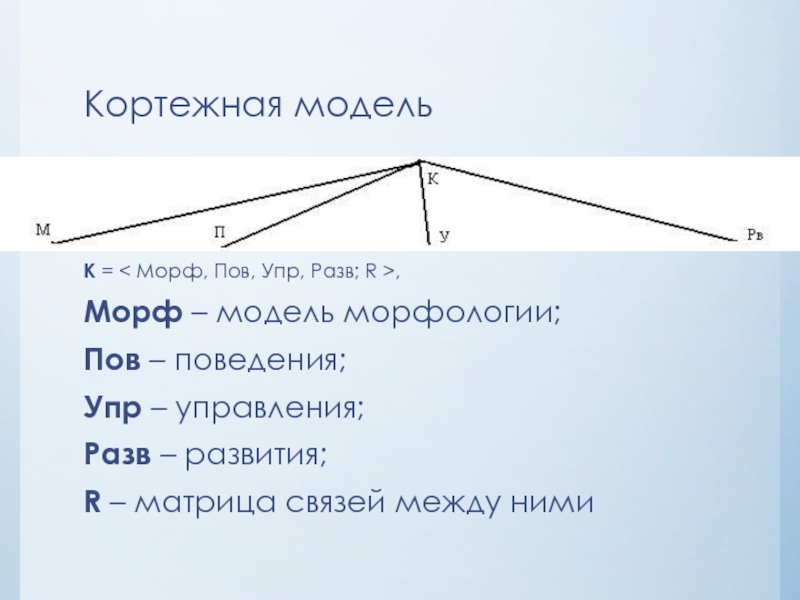

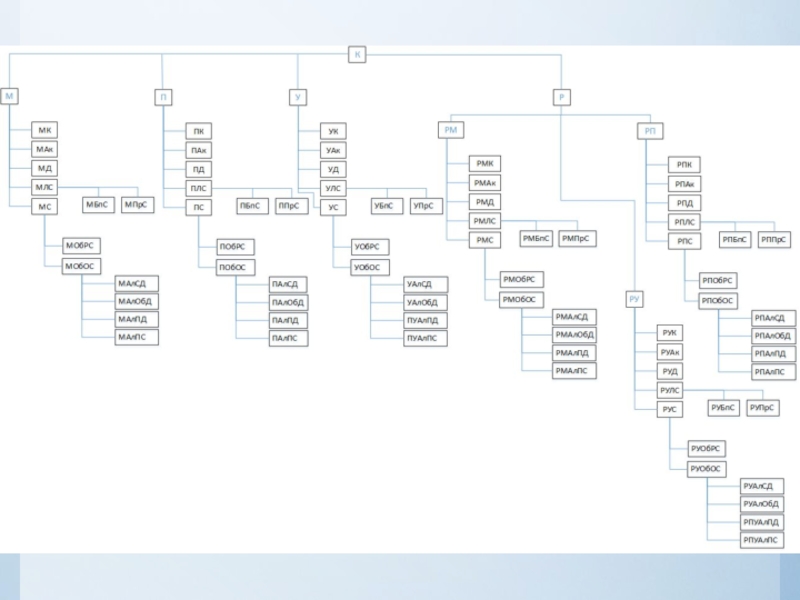

Слайд 10Кортежная модель

К = < Морф, Пов, Упр, Разв; R >,

Морф – модель морфологии;
Пов – поведения;
Упр – управления;

Разв – развития;
R – матрица связей между ними

Кортежная модельК = < Морф, Пов, Упр, Разв; R >, Морф – модель морфологии; Пов – поведения;

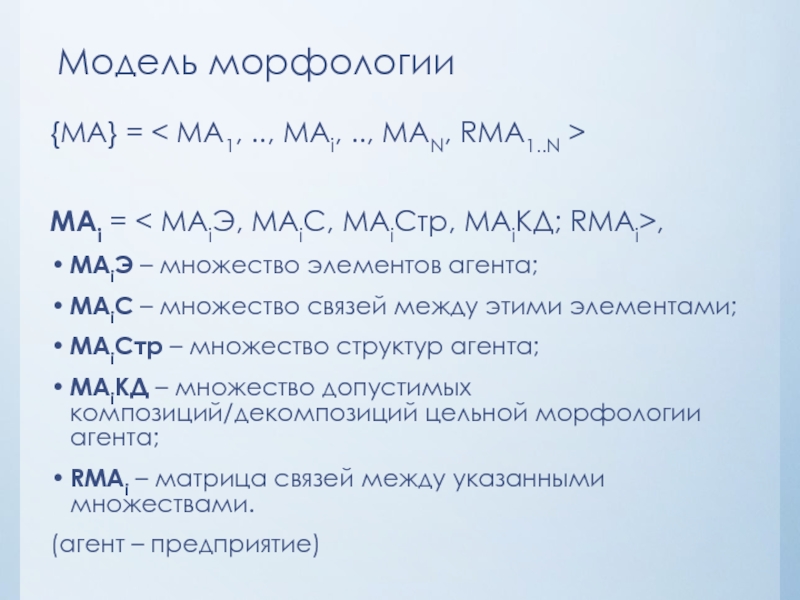

Слайд 11Модель морфологии
{MA} = < MA1, .., MAi, .., MAN, RMA1..N

>

МАi = < МАiЭ, МАiС, МАiСтр, МАiКД; RМАi>,
МАiЭ – множество

элементов агента;
МАiС – множество связей между этими элементами;
МАiСтр – множество структур агента;
МАiКД – множество допустимых композиций/декомпозиций цельной морфологии агента;
RМАi – матрица связей между указанными множествами.
(агент – предприятие)

$3-Metodika_opisania_sistemy_pptx (1) Модель морфологии{MA} = < MA1, .., MAi, .., MAN, RMA1..N >МАi$

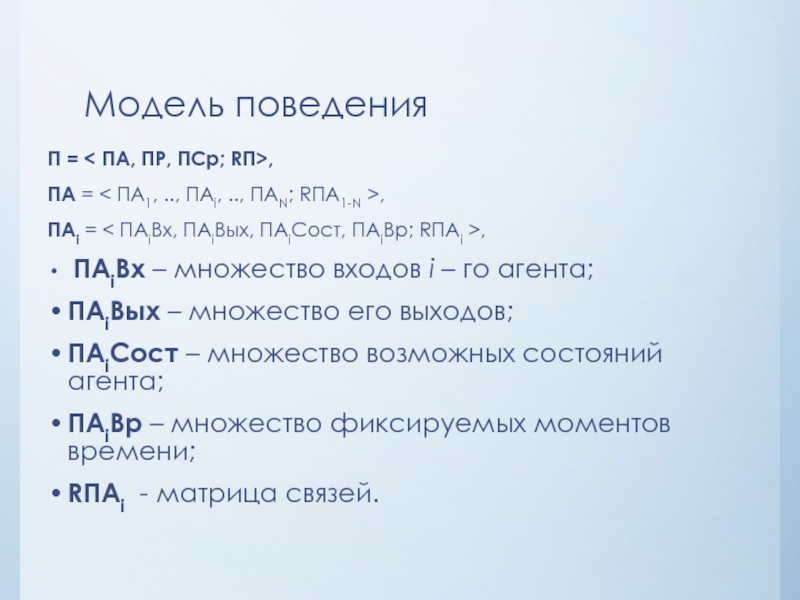

Слайд 12Модель поведения
П = < ПА, ПР, ПСр; RП>,
ПА =

< ПА1, .., ПАi, .., ПАN; RПА1-N >,
ПАi =

ПАiВх, ПАiВых, ПАiСост, ПАiВр; RПАi >,
ПАiВх – множество входов i – го агента;
ПАiВых – множество его выходов;
ПАiСост – множество возможных состояний агента;
ПАiВр – множество фиксируемых моментов времени;
RПАi - матрица связей.
