Слайд 1Аттестация рабочих мест по химическому фактору
Выполнили: студентки гр.МБ-07-08
Яковлева О.С.
Ямаева Э.Г.

Аттестация рабочих мест по химическому факторуВыполнили: студентки гр.МБ-07-08Яковлева О.С.Ямаева Э.Г.

Слайд 2Основные понятия
Вредный фактор рабочей среды - фактор среды и трудового

процесса, воздействие которого на работника может вызывать профессиональное заболевание или

другое нарушение состояния здоровья, повреждение здоровья потомства.

химические факторы - химические вещества, смеси, в т.ч. некоторые вещества биологической природы (антибиотики, витамины, гормоны, ферменты, белковые препараты), получаемые химическим синтезом и/или для контроля которых используют методы химического анализа;

Основные понятияВредный фактор рабочей среды - фактор среды и трудового процесса, воздействие которого на работника может вызывать

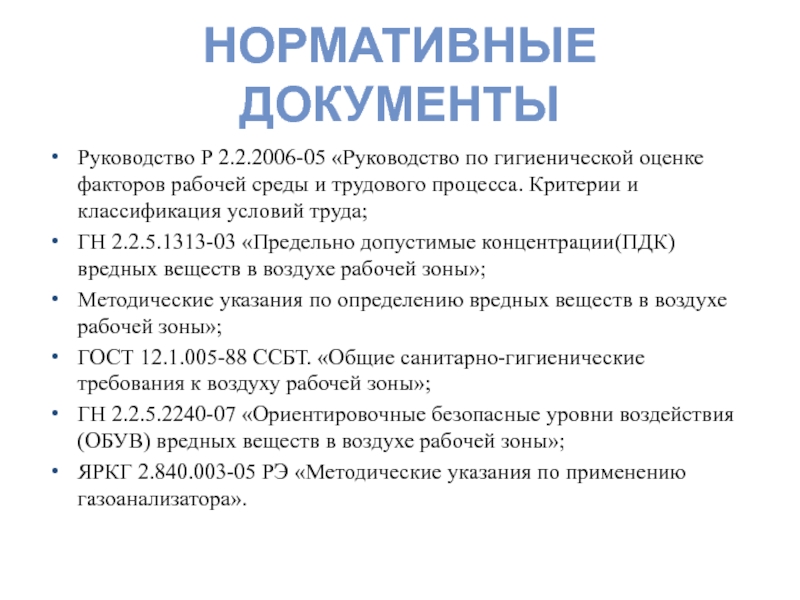

Слайд 3Нормативные документы
Руководство Р 2.2.2006-05 «Руководство по гигиенической оценке факторов рабочей

среды и трудового процесса. Критерии и классификация условий труда;
ГН 2.2.5.1313-03

«Предельно допустимые концентрации(ПДК) вредных веществ в воздухе рабочей зоны»;
Методические указания по определению вредных веществ в воздухе рабочей зоны»;
ГОСТ 12.1.005-88 ССБТ. «Общие санитарно-гигиенические требования к воздуху рабочей зоны»;
ГН 2.2.5.2240-07 «Ориентировочные безопасные уровни воздействия (ОБУВ) вредных веществ в воздухе рабочей зоны»;
ЯРКГ 2.840.003-05 РЭ «Методические указания по применению газоанализатора».

Нормативные документыРуководство Р 2.2.2006-05 «Руководство по гигиенической оценке факторов рабочей среды и трудового процесса. Критерии и классификация

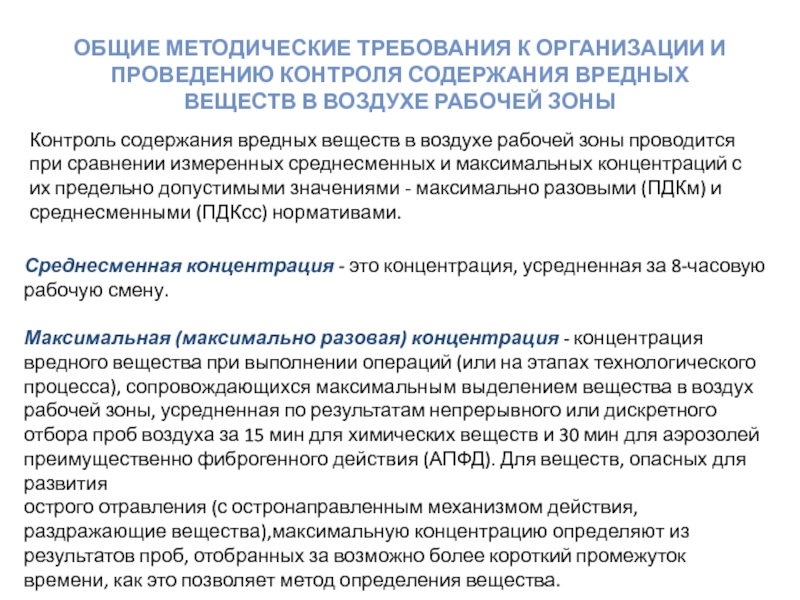

Слайд 4Общие методические требования к организации и проведению контроля содержания вредных веществ

в воздухе рабочей зоны
Контроль содержания вредных веществ в воздухе рабочей

зоны проводится при сравнении измеренных среднесменных и максимальных концентраций с их предельно допустимыми значениями - максимально разовыми (ПДКм) и среднесменными (ПДКсс) нормативами.

Среднесменная концентрация - это концентрация, усредненная за 8-часовую рабочую смену.

Максимальная (максимально разовая) концентрация - концентрация вредного вещества при выполнении операций (или на этапах технологического процесса), сопровождающихся максимальным выделением вещества в воздух рабочей зоны, усредненная по результатам непрерывного или дискретного отбора проб воздуха за 15 мин для химических веществ и 30 мин для аэрозолей преимущественно фиброгенного действия (АПФД). Для веществ, опасных для развития
острого отравления (с остронаправленным механизмом действия, раздражающие вещества),максимальную концентрацию определяют из результатов проб, отобранных за возможно более короткий промежуток времени, как это позволяет метод определения вещества.

Общие методические требования к организации и проведению контроля содержания вредных веществ в воздухе рабочей зоныКонтроль содержания вредных

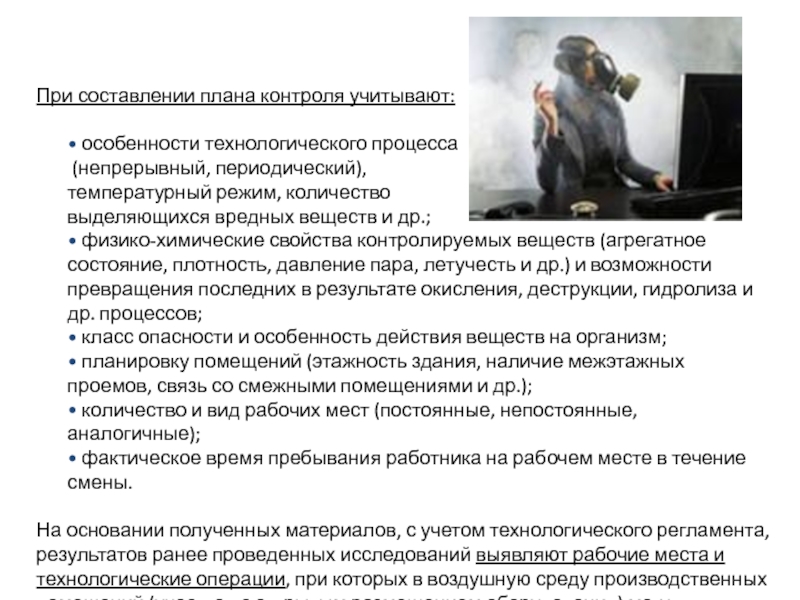

Слайд 5При составлении плана контроля учитывают:

• особенности технологического процесса
(непрерывный, периодический),


температурный режим, количество
выделяющихся вредных веществ и др.;
• физико-химические свойства

контролируемых веществ (агрегатное состояние, плотность, давление пара, летучесть и др.) и возможности превращения последних в результате окисления, деструкции, гидролиза и др. процессов;
• класс опасности и особенность действия веществ на организм;
• планировку помещений (этажность здания, наличие межэтажных проемов, связь со смежными помещениями и др.);
• количество и вид рабочих мест (постоянные, непостоянные, аналогичные);
• фактическое время пребывания работника на рабочем месте в течение смены.

На основании полученных материалов, с учетом технологического регламента, результатов ранее проведенных исследований выявляют рабочие места и технологические операции, при которых в воздушную среду производственных помещений (участков с открытым размещением оборудования) могут выделяться вредные вещества (пары, газы, аэрозоли), и где оно может быть максимальным.
При составлении плана контроля учитывают:• особенности технологического процесса (непрерывный, периодический), температурный режим, количество выделяющихся вредных веществ и

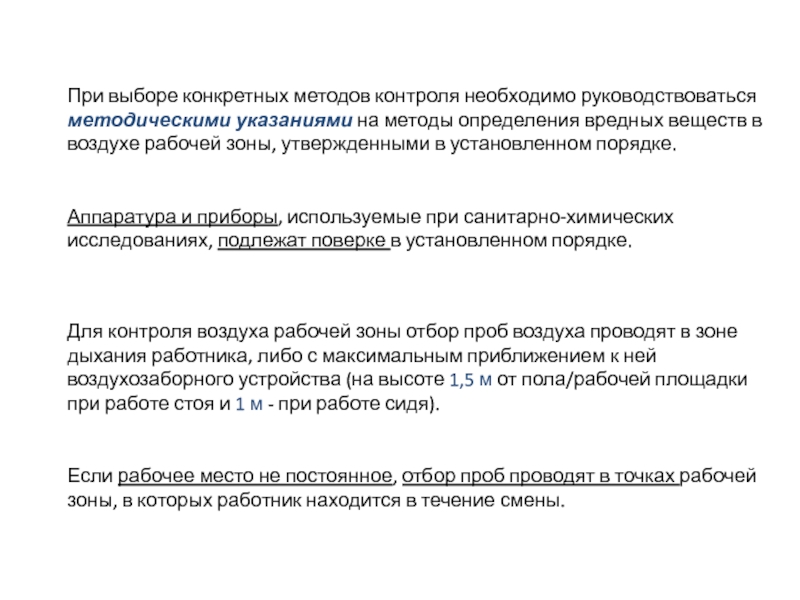

Слайд 6Для контроля воздуха рабочей зоны отбор проб воздуха проводят в

зоне дыхания работника, либо с максимальным приближением к ней воздухозаборного

устройства (на высоте 1,5 м от пола/рабочей площадки при работе стоя и 1 м - при работе сидя).


Если рабочее место не постоянное, отбор проб проводят в точках рабочей зоны, в которых работник находится в течение смены.

При выборе конкретных методов контроля необходимо руководствоваться методическими указаниями на методы определения вредных веществ в воздухе рабочей зоны, утвержденными в установленном порядке.


Аппаратура и приборы, используемые при санитарно-химических исследованиях, подлежат поверке в установленном порядке.

Для контроля воздуха рабочей зоны отбор проб воздуха проводят в зоне дыхания работника, либо с максимальным приближением

Слайд 7Контроль соответствия максимальным ПДК
Отбор проб для контроля соблюдения максимальных ПДК

осуществляется на рабочих местах учетом технологических операций, при которых возможно

выделение в воздушную среду наибольшего количества вредного вещества.

Например:

у аппаратуры и агрегатов в период наиболее активных химических и термических процессов (электрохимических, пиролитических и др.);

в местах наиболее вероятных источников выделения при движении жидкостей и газов (насосные, компрессорные и др.);

на участках при загрузке, выгрузке, транспортировании, затаривании химических веществ, а также на участках размола, сушки сыпучих материалов;

при отборе проб на технологические анализы;

в трудно вентилируемых участках.

Контроль соответствия максимальным ПДКОтбор проб для контроля соблюдения максимальных ПДК осуществляется на рабочих местах учетом технологических операций,

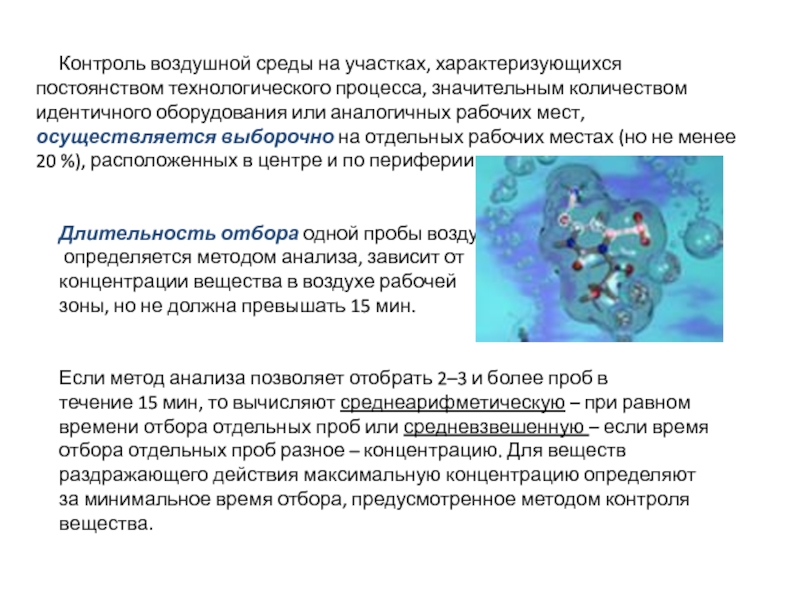

Слайд 8Контроль воздушной среды на участках, характеризующихся постоянством технологического процесса, значительным

количеством идентичного оборудования или аналогичных рабочих мест, осуществляется выборочно на

отдельных рабочих местах (но не менее 20 %), расположенных в центре и по периферии помещения.


Длительность отбора одной пробы воздуха
определяется методом анализа, зависит от
концентрации вещества в воздухе рабочей
зоны, но не должна превышать 15 мин.


Если метод анализа позволяет отобрать 2–3 и более проб в
течение 15 мин, то вычисляют среднеарифметическую – при равном
времени отбора отдельных проб или средневзвешенную – если время
отбора отдельных проб разное – концентрацию. Для веществ
раздражающего действия максимальную концентрацию определяют
за минимальное время отбора, предусмотренное методом контроля
вещества.
Контроль воздушной среды на участках, характеризующихся постоянством технологического процесса, значительным количеством идентичного оборудования или аналогичных рабочих мест,

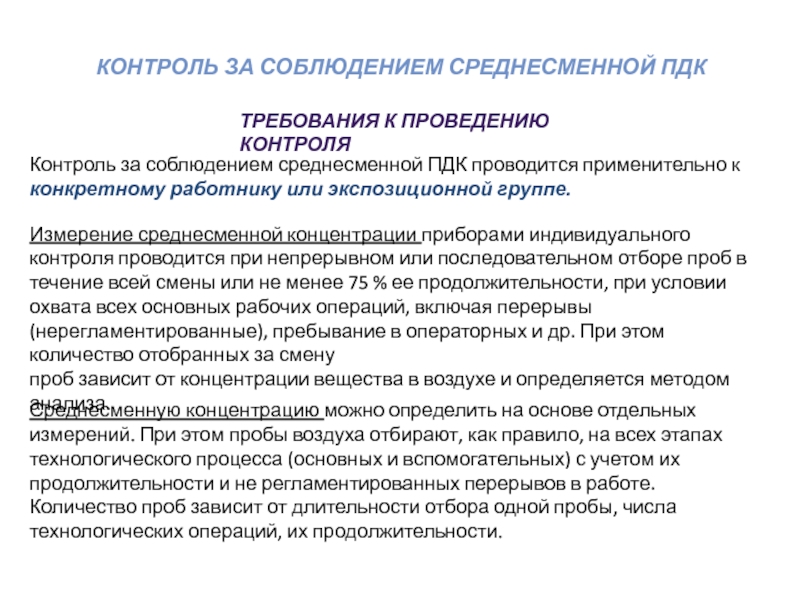

Слайд 9Контроль за соблюдением среднесменной ПДК
Требования к проведению контроля
Контроль за соблюдением

среднесменной ПДК проводится применительно к конкретному работнику или экспозиционной группе.
Измерение

среднесменной концентрации приборами индивидуального контроля проводится при непрерывном или последовательном отборе проб в течение всей смены или не менее 75 % ее продолжительности, при условии охвата всех основных рабочих операций, включая перерывы (нерегламентированные), пребывание в операторных и др. При этом количество отобранных за смену
проб зависит от концентрации вещества в воздухе и определяется методом анализа.

Среднесменную концентрацию можно определить на основе отдельных измерений. При этом пробы воздуха отбирают, как правило, на всех этапах технологического процесса (основных и вспомогательных) с учетом их продолжительности и не регламентированных перерывов в работе.
Количество проб зависит от длительности отбора одной пробы, числа технологических операций, их продолжительности.

Контроль за соблюдением среднесменной ПДКТребования к проведению контроляКонтроль за соблюдением среднесменной ПДК проводится применительно к конкретному работнику

Слайд 10Требования к проведению контроля
При постоянном технологическом процессе рекомендуется следующее количество

проб в зависимости от длительности отбора одной пробы:
На основе отдельных

измерений среднесменная концентрация рассчитывается как
концентрация средневзвешенная во времени смены или определяется на основе вероятностной обработки результатов отбора проб .

Для облегчения расчётов и унификации полученных результатов рекомендуется использование специальных компьютерных программ для расчета среднесменных концентраций, одобренных органами госсанэпиднадзора*.

Например, программа расчета среднесменных
концентраций, разработанная ГУ НИИ медицины труда
РАМН.
Требования к проведению контроляПри постоянном технологическом процессе рекомендуется следующее количество проб в зависимости от длительности отбора одной

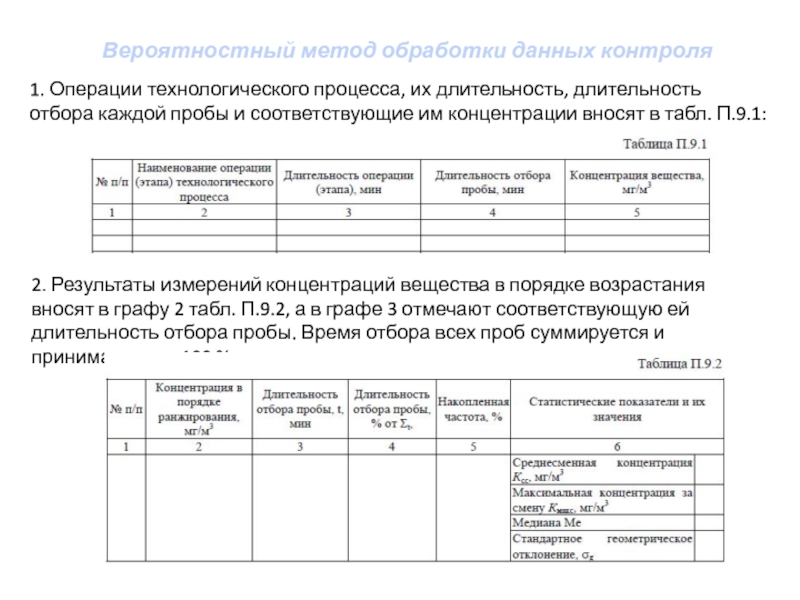

Слайд 11Вероятностный метод обработки данных контроля
1. Операции технологического процесса, их длительность,

длительность отбора каждой пробы и соответствующие им концентрации вносят в

табл. П.9.1:

2. Результаты измерений концентраций вещества в порядке возрастания вносят в графу 2 табл. П.9.2, а в графе 3 отмечают соответствующую ей длительность отбора пробы. Время отбора всех проб суммируется и принимается за 100 %.

Вероятностный метод обработки данных контроля1. Операции технологического процесса, их длительность, длительность отбора каждой пробы и соответствующие им

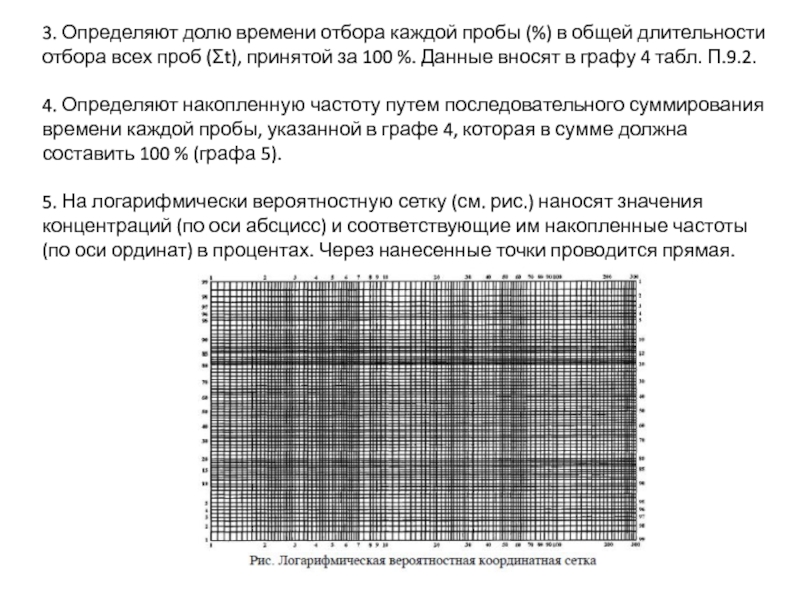

Слайд 123. Определяют долю времени отбора каждой пробы (%) в общей

длительности отбора всех проб (Σt), принятой за 100 %. Данные

вносят в графу 4 табл. П.9.2.

4. Определяют накопленную частоту путем последовательного суммирования времени каждой пробы, указанной в графе 4, которая в сумме должна составить 100 % (графа 5).

5. На логарифмически вероятностную сетку (см. рис.) наносят значения концентраций (по оси абсцисс) и соответствующие им накопленные частоты (по оси ординат) в процентах. Через нанесенные точки проводится прямая.
3. Определяют долю времени отбора каждой пробы (%) в общей длительности отбора всех проб (Σt), принятой за

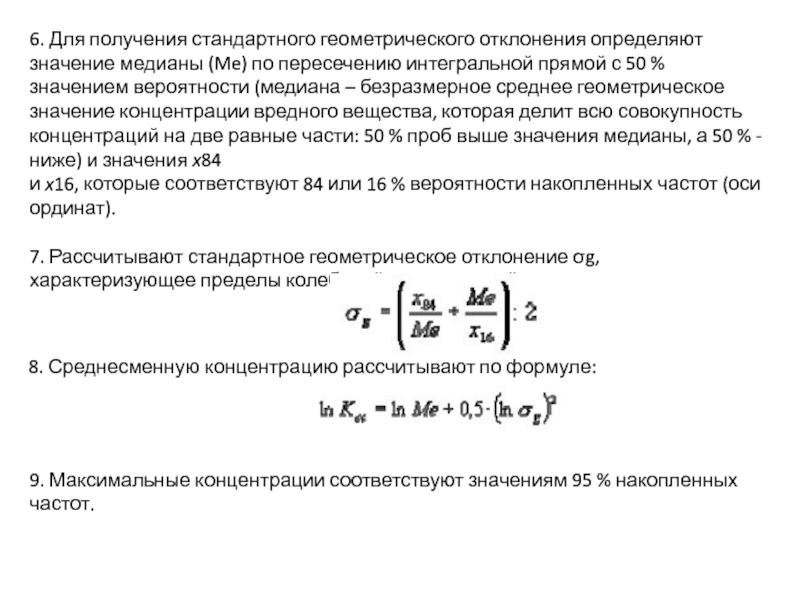

Слайд 136. Для получения стандартного геометрического отклонения определяют значение медианы (Me)

по пересечению интегральной прямой с 50 % значением вероятности (медиана

– безразмерное среднее геометрическое значение концентрации вредного вещества, которая делит всю совокупность концентраций на две равные части: 50 % проб выше значения медианы, а 50 % - ниже) и значения x84
и x16, которые соответствуют 84 или 16 % вероятности накопленных частот (оси ординат).

7. Рассчитывают стандартное геометрическое отклонение σg, характеризующее пределы колебаний концентраций:

8. Среднесменную концентрацию рассчитывают по формуле:

9. Максимальные концентрации соответствуют значениям 95 % накопленных частот.

6. Для получения стандартного геометрического отклонения определяют значение медианы (Me) по пересечению интегральной прямой с 50 %

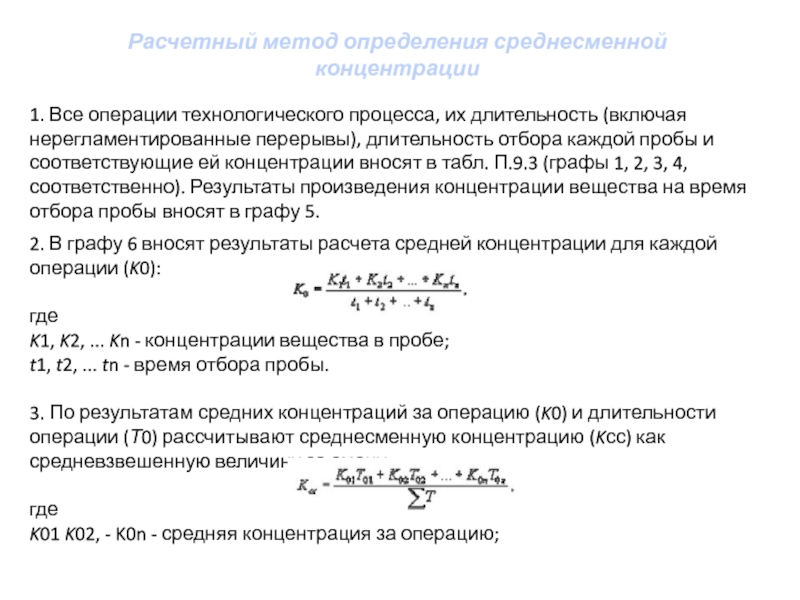

Слайд 14Расчетный метод определения среднесменной концентрации
1. Все операции технологического процесса, их

длительность (включая нерегламентированные перерывы), длительность отбора каждой пробы и соответствующие

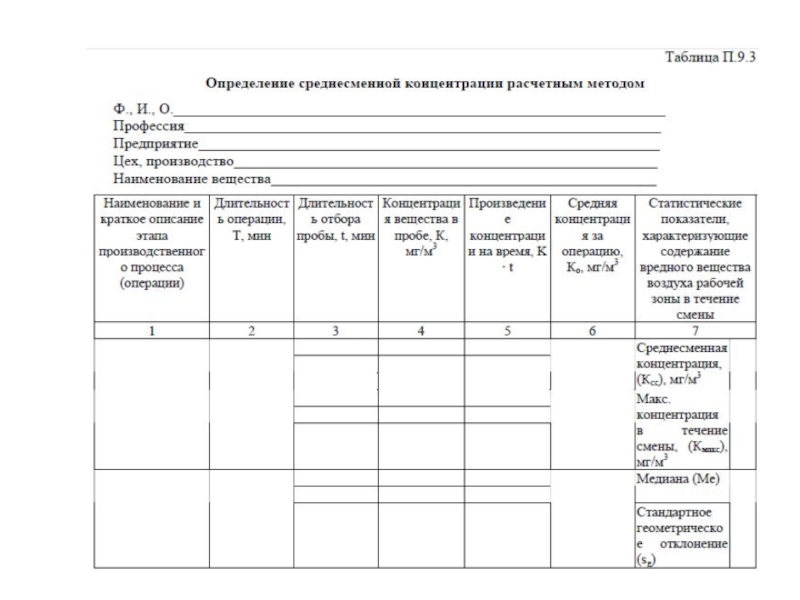

ей концентрации вносят в табл. П.9.3 (графы 1, 2, 3, 4, соответственно). Результаты произведения концентрации вещества на время отбора пробы вносят в графу 5.

2. В графу 6 вносят результаты расчета средней концентрации для каждой операции (K0):

где
K1, K2, ... Kn - концентрации вещества в пробе;
t1, t2, ... tn - время отбора пробы.

3. По результатам средних концентраций за операцию (K0) и длительности операции (Т0) рассчитывают среднесменную концентрацию (Kсс) как средневзвешенную величину за смену:

где
K01 K02, - K0n - средняя концентрация за операцию;

Расчетный метод определения среднесменной концентрации1. Все операции технологического процесса, их длительность (включая нерегламентированные перерывы), длительность отбора каждой

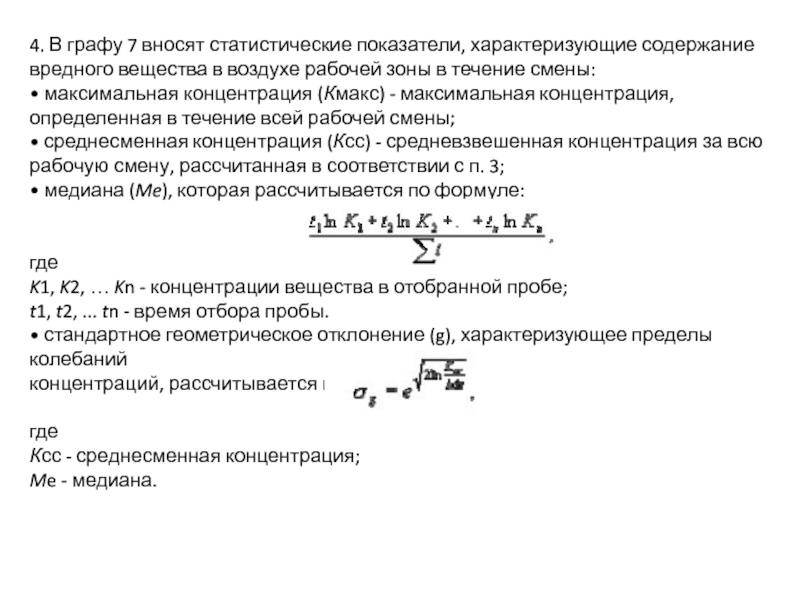

Слайд 154. В графу 7 вносят статистические показатели, характеризующие содержание вредного

вещества в воздухе рабочей зоны в течение смены:
• максимальная концентрация

(Кмакс) - максимальная концентрация, определенная в течение всей рабочей смены;
• среднесменная концентрация (Ксс) - средневзвешенная концентрация за всю рабочую смену, рассчитанная в соответствии с п. 3;
• медиана (Me), которая рассчитывается по формуле:


где
K1, K2, … Kn - концентрации вещества в отобранной пробе;
t1, t2, ... tn - время отбора пробы.
• стандартное геометрическое отклонение (g), характеризующее пределы колебаний
концентраций, рассчитывается по формуле:

где
Ксс - среднесменная концентрация;
Me - медиана.




4. В графу 7 вносят статистические показатели, характеризующие содержание вредного вещества в воздухе рабочей зоны в течение

Слайд 17Пример определения среднесменных концентраций вредных веществ в воздухе рабочий зоны расчетным

методом и методом вероятностной обработки
1. Методом вероятностной обработки:

Пример определения среднесменных концентраций вредных веществ в воздухе рабочий зоны расчетным методом и методом вероятностной обработки1. Методом

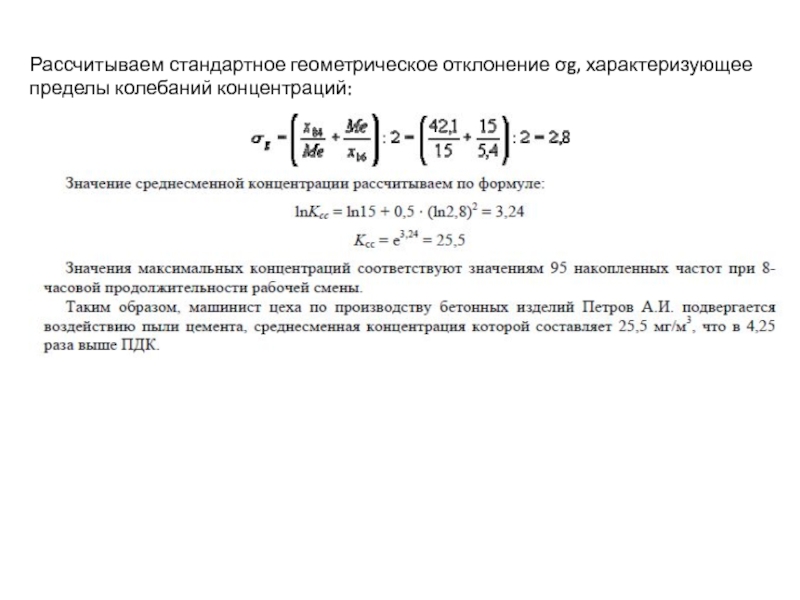

Слайд 19Рассчитываем стандартное геометрическое отклонение σg, характеризующее
пределы колебаний концентраций:

Рассчитываем стандартное геометрическое отклонение σg, характеризующеепределы колебаний концентраций:

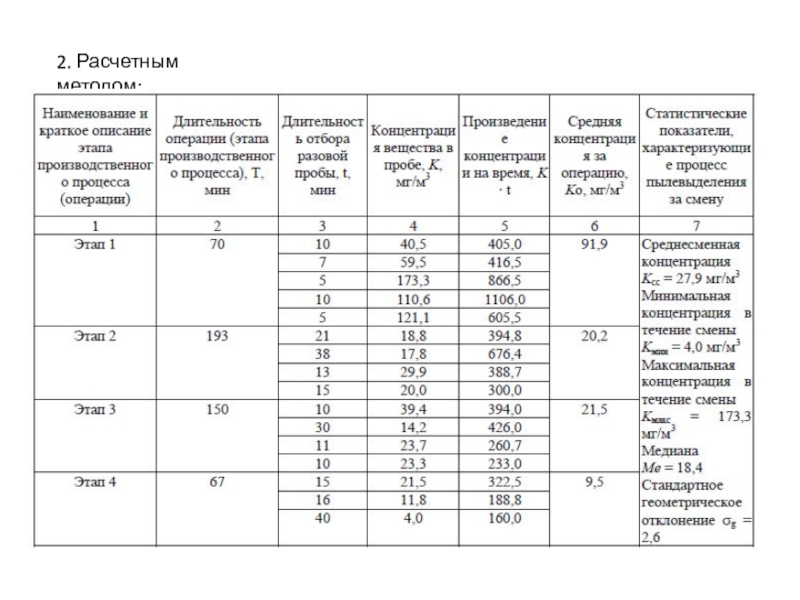

Слайд 202. Расчетным методом:

2. Расчетным методом:

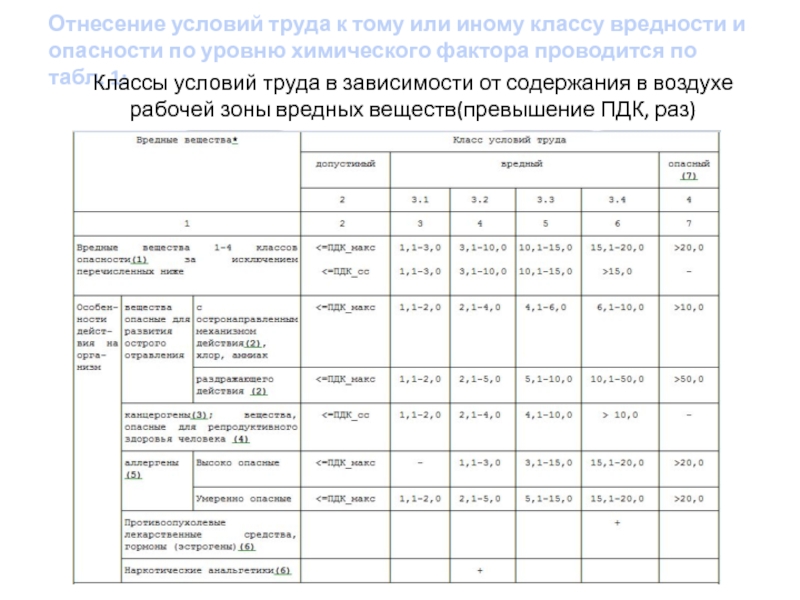

Слайд 21Отнесение условий труда к тому или иному классу вредности и

опасности по уровню химического фактора проводится по табл. 1:
Классы условий

труда в зависимости от содержания в воздухе рабочей зоны вредных веществ(превышение ПДК, раз)
Отнесение условий труда к тому или иному классу вредности и опасности по уровню химического фактора проводится по

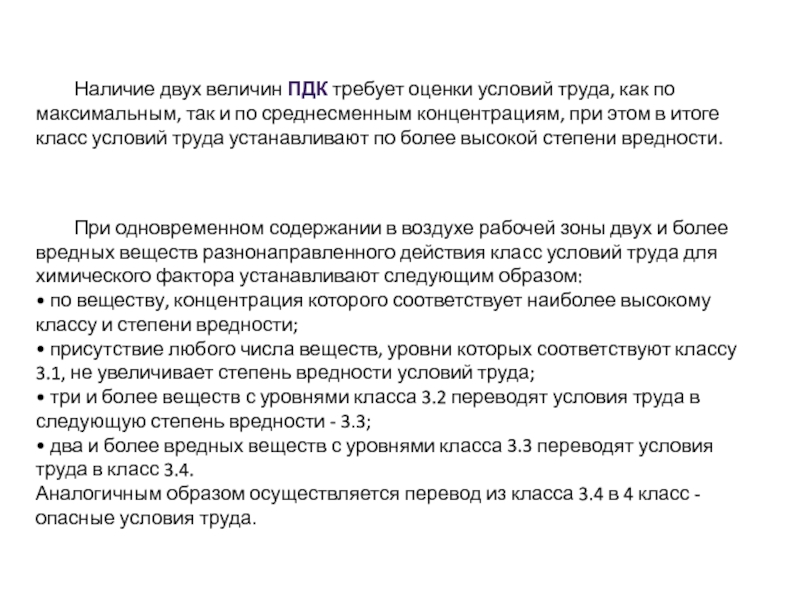

Слайд 22Наличие двух величин ПДК требует оценки условий труда, как по

максимальным, так и по среднесменным концентрациям, при этом в итоге

класс условий труда устанавливают по более высокой степени вредности.

При одновременном содержании в воздухе рабочей зоны двух и более вредных веществ разнонаправленного действия класс условий труда для химического фактора устанавливают следующим образом:
• по веществу, концентрация которого соответствует наиболее высокому классу и степени вредности;
• присутствие любого числа веществ, уровни которых соответствуют классу 3.1, не увеличивает степень вредности условий труда;
• три и более веществ с уровнями класса 3.2 переводят условия труда в следующую степень вредности - 3.3;
• два и более вредных веществ с уровнями класса 3.3 переводят условия труда в класс 3.4.
Аналогичным образом осуществляется перевод из класса 3.4 в 4 класс - опасные условия труда.

Наличие двух величин ПДК требует оценки условий труда, как по максимальным, так и по среднесменным концентрациям, при

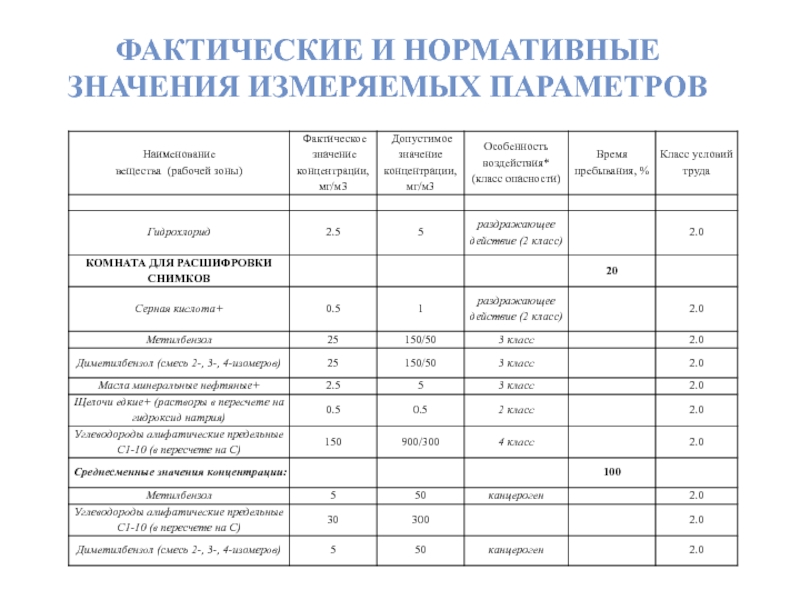

Слайд 23Фактические и нормативные значения измеряемых параметров

Фактические и нормативные значения измеряемых параметров

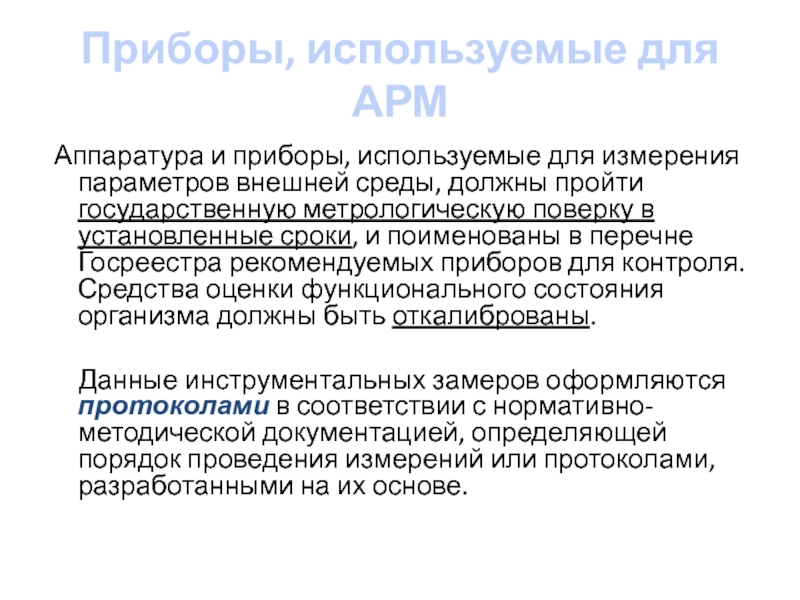

Слайд 24Приборы, используемые для АРМ
Аппаратура и приборы, используемые для измерения

параметров внешней среды, должны пройти государственную метрологическую поверку в установленные

сроки, и поименованы в перечне Госреестра рекомендуемых приборов для контроля. Средства оценки функционального состояния организма должны быть откалиброваны.

Данные инструментальных замеров оформляются протоколами в соответствии с нормативно-методической документацией, определяющей порядок проведения измерений или протоколами, разработанными на их основе.
Приборы, используемые для АРМ Аппаратура и приборы, используемые для измерения параметров внешней среды, должны пройти государственную метрологическую

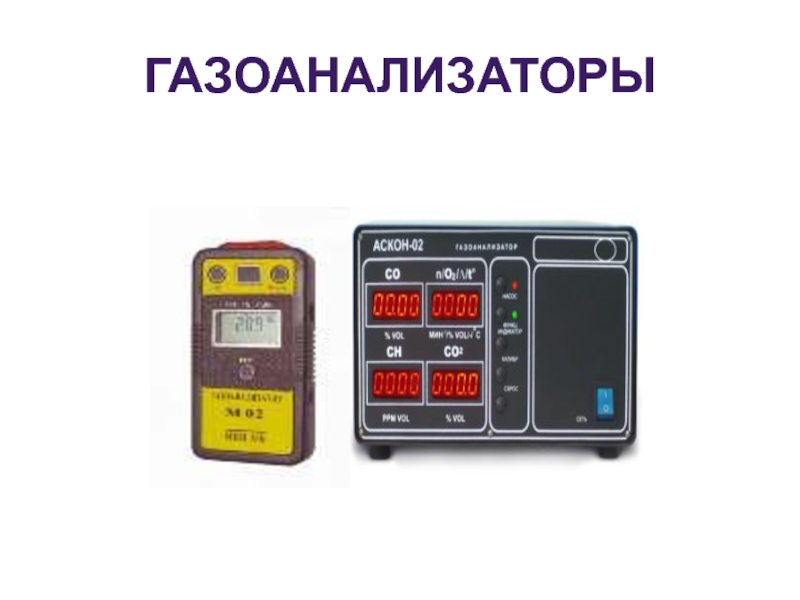

Слайд 25Газоанализаторы

Газоанализаторы

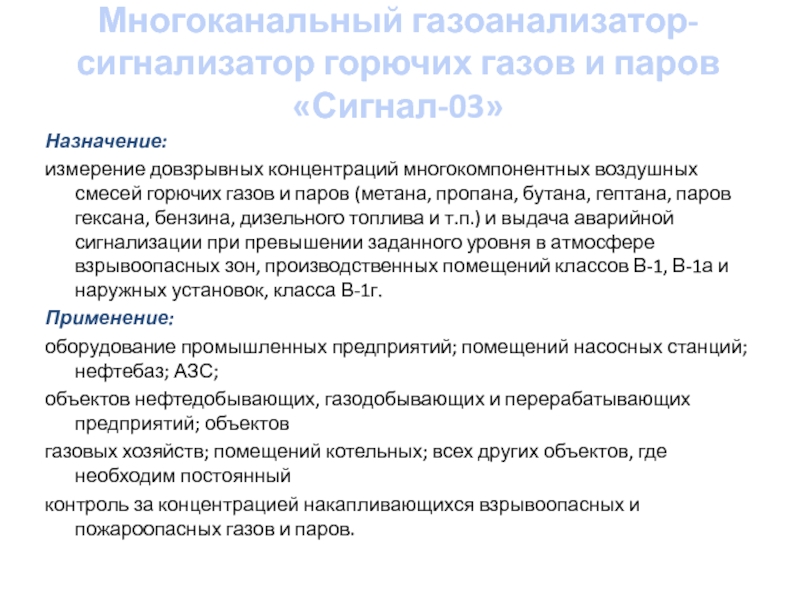

Слайд 26Многоканальный газоанализатор-сигнализатор горючих газов и паров «Сигнал-03»
Назначение:
измерение довзрывных концентраций многокомпонентных воздушных

смесей горючих газов и паров (метана, пропана, бутана, гептана, паров

гексана, бензина, дизельного топлива и т.п.) и выдача аварийной сигнализации при превышении заданного уровня в атмосфере взрывоопасных зон, производственных помещений классов В-1, В-1а и наружных установок, класса В-1г.
Применение:
оборудование промышленных предприятий; помещений насосных станций; нефтебаз; АЗС;
объектов нефтедобывающих, газодобывающих и перерабатывающих предприятий; объектов
газовых хозяйств; помещений котельных; всех других объектов, где необходим постоянный
контроль за концентрацией накапливающихся взрывоопасных и пожароопасных газов и паров.
Многоканальный газоанализатор-сигнализатор горючих газов и паров «Сигнал-03»Назначение:измерение довзрывных концентраций многокомпонентных воздушных смесей горючих газов и паров (метана,

Слайд 27Многоканальный газоанализатор-сигнализатор горючих газов и паров «Сигнал-03»
Достоинства:
-компактность;
-многоканальность;
-широкий диапазон контролируемых

газов;
-простота в
-эксплуатации;
-низкая цена.
Дополнительные возможности:
каждый канал газоанализатора-сигнализатора обеспечивает возможность

подключения
исполнительных внешних устройств (например, сирены, вентиляции).

Многоканальный газоанализатор-сигнализатор горючих газов и паров «Сигнал-03»Достоинства:-компактность; -многоканальность; -широкий диапазон контролируемых газов; -простота в-эксплуатации; -низкая цена.Дополнительные возможности:каждый

Слайд 28Многоканальный газоанализатор-сигнализатор горючих газов и паров «Сигнал-03»
Основные технические характеристики:
Диапазон измерений концентрации,

% НКПР (нижний концентрационный предел
распространения пламени): 0-45
Порог срабатывания аварийной сигнализации,

% НКПР: 20 (световая и звуковая)
Основная погрешность, % НКПР: 5
Число датчиков, шт.: 1–4
Время срабатывания сигнализации, с: 8
Максимальное расстояние между информационным блоком и выносными датчиками, м :100 м
Габаритные размеры ,мм (вес, кг):
–информационного блока: 240х218х100(2,4)
−датчика 92х128х48(0,2)
Срок службы: не менее 10 лет





Цена: 8732.00-37170.00рублей
в зависимости от исполнения


Многоканальный газоанализатор-сигнализатор горючих газов и паров «Сигнал-03»Основные технические характеристики:Диапазон измерений концентрации, % НКПР (нижний концентрационный пределраспространения пламени):

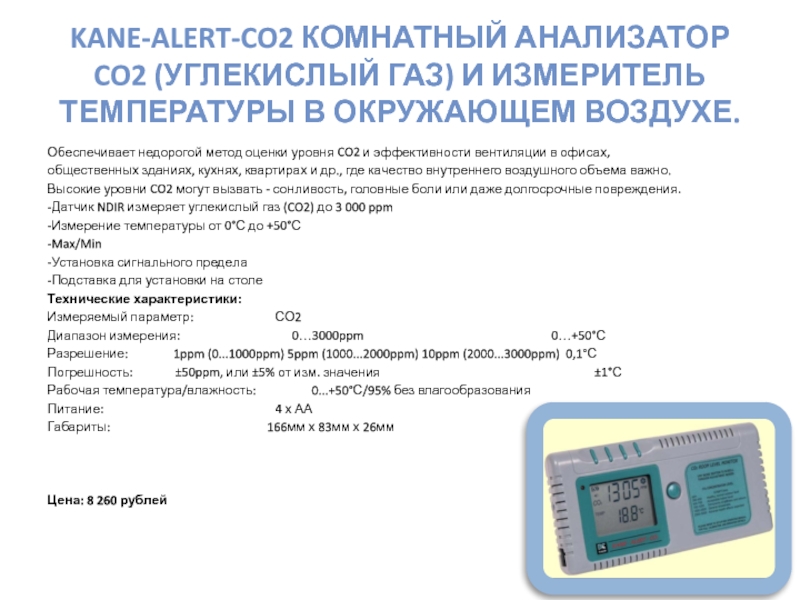

Слайд 29KANE-ALERT-CO2 Комнатный анализатор CO2 (углекислый газ) и измеритель температуры в

окружающем воздухе.
Обеспечивает недорогой метод оценки уровня CO2 и эффективности

вентиляции в офисах,
общественных зданиях, кухнях, квартирах и др., где качество внутреннего воздушного объема важно.
Высокие уровни CO2 могут вызвать - сонливость, головные боли или даже долгосрочные повреждения.
-Датчик NDIR измеряет углекислый газ (CO2) до 3 000 ppm
-Измерение температуры от 0°С до +50°С
-Max/Min
-Установка сигнального предела
-Подставка для установки на столе
Технические характеристики:
Измеряемый параметр: СО2
Диапазон измерения: 0…3000ppm 0…+50°С
Разрешение: 1ppm (0...1000ppm) 5ppm (1000...2000ppm) 10ppm (2000...3000ppm) 0,1°С
Погрешность: ±50ppm, или ±5% от изм. значения ±1°С
Рабочая температура/влажность: 0...+50°С/95% без влагообразования
Питание: 4 х АА
Габариты: 166мм х 83мм х 26мм



Цена: 8 260 рублей
KANE-ALERT-CO2 Комнатный анализатор CO2 (углекислый газ) и измеритель температуры в окружающем воздухе. Обеспечивает недорогой метод оценки уровня

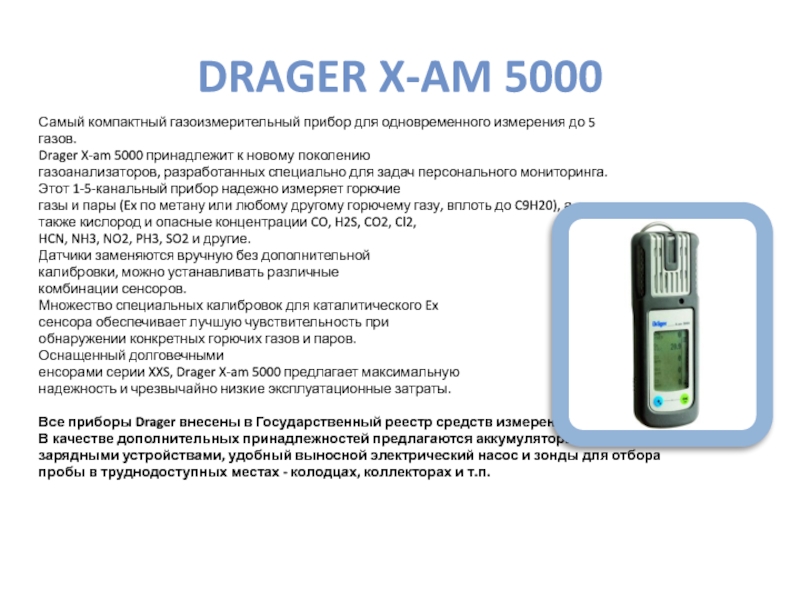

Слайд 30Drager X-am 5000
Самый компактный газоизмерительный прибор для одновременного измерения до

5
газов.
Drager X-am 5000 принадлежит к новому поколению
газоанализаторов, разработанных специально

для задач персонального мониторинга.
Этот 1-5-канальный прибор надежно измеряет горючие
газы и пары (Ex по метану или любому другому горючему газу, вплоть до C9H20), а
также кислород и опасные концентрации CO, H2S, CO2, Cl2,
HCN, NH3, NO2, PH3, SO2 и другие.
Датчики заменяются вручную без дополнительной
калибровки, можно устанавливать различные
комбинации сенсоров.
Множество специальных калибровок для каталитического Ex
сенсора обеспечивает лучшую чувствительность при
обнаружении конкретных горючих газов и паров.
Оснащенный долговечными
енсорами серии XXS, Drager X-am 5000 предлагает максимальную
надежность и чрезвычайно низкие эксплуатационные затраты.

Все приборы Drager внесены в Государственный реестр средств измерений РФ
В качестве дополнительных принадлежностей предлагаются аккумуляторы с различными
зарядными устройствами, удобный выносной электрический насос и зонды для отбора
пробы в труднодоступных местах - колодцах, коллекторах и т.п.

Drager X-am 5000Самый компактный газоизмерительный прибор для одновременного измерения до 5газов. Drager X-am 5000 принадлежит к новому

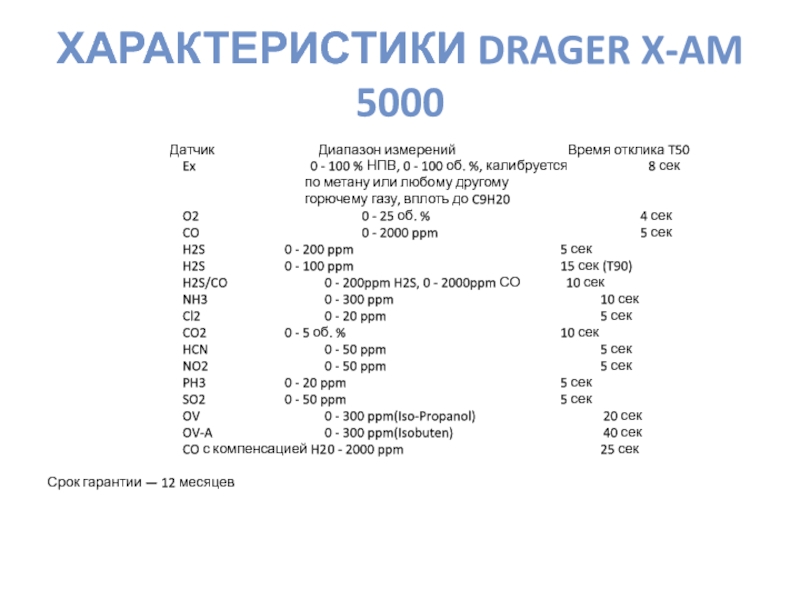

Слайд 31Характеристики Drager X-am 5000

Датчик Диапазон измерений Время отклика T50
Ex 0 - 100 % НПВ, 0 - 100 об. %, калибруется 8 сек
по метану или любому другому
горючему газу, вплоть до C9H20
O2 0 - 25 об. % 4 сек
CO 0 - 2000 ppm 5 сек
H2S 0 - 200 ppm 5 сек
H2S 0 - 100 ppm 15 сек (T90)
H2S/CO 0 - 200ppm H2S, 0 - 2000ppm СО 10 сек
NH3 0 - 300 ppm 10 сек
Cl2 0 - 20 ppm 5 сек
CO2 0 - 5 об. % 10 сек
HCN 0 - 50 ppm 5 сек
NO2 0 - 50 ppm 5 сек
PH3 0 - 20 ppm 5 сек
SO2 0 - 50 ppm 5 сек
OV 0 - 300 ppm(Iso-Propanol) 20 сек
OV-A 0 - 300 ppm(Isobuten) 40 сек
CO с компенсацией H2 0 - 2000 ppm 25 сек

Срок гарантии — 12 месяцев

Характеристики Drager X-am 5000

Слайд 32Спасибки за внимание****

Спасибки за внимание****

Обратная связь

Если не удалось найти и скачать доклад-презентацию, Вы можете заказать его на нашем сайте. Мы постараемся найти нужный Вам материал и отправим по электронной почте. Не стесняйтесь обращаться к нам, если у вас возникли вопросы или пожелания:

Email: Нажмите что бы посмотреть

Что такое TheSlide.ru?

Это сайт презентации, докладов, проектов в PowerPoint. Здесь удобно  хранить и делиться своими презентациями с другими пользователями.


Для правообладателей

Яндекс.Метрика
