Автоматизация биохимических исследований
Содержание
- 1. Автоматизация биохимических исследований
- 2. АвтоматизацияОсновные принципы биохимического анализаБиохимические анализаторы Основные принципы адаптации биохимических наборовПлан
- 3. Максимально автоматизировать процесс исследованияУменьшить влияние человеческого фактораСократить

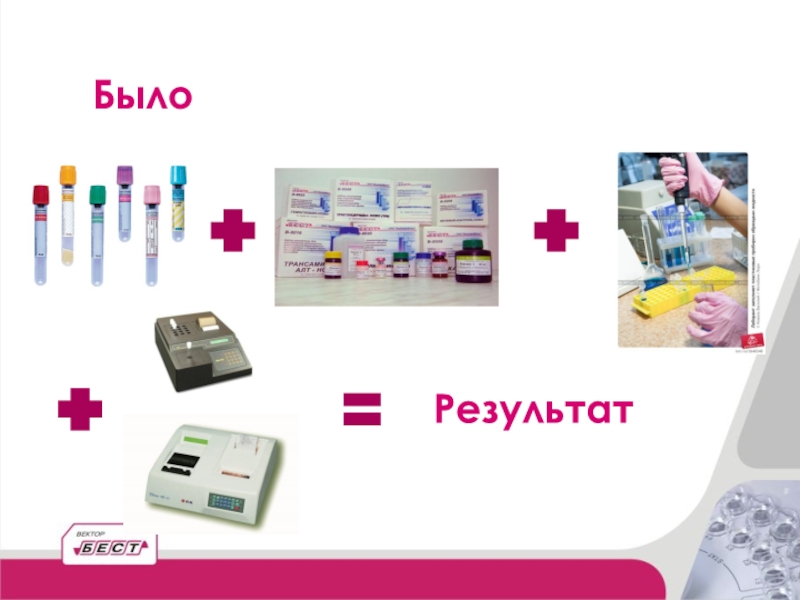

- 4. БылоРезультат

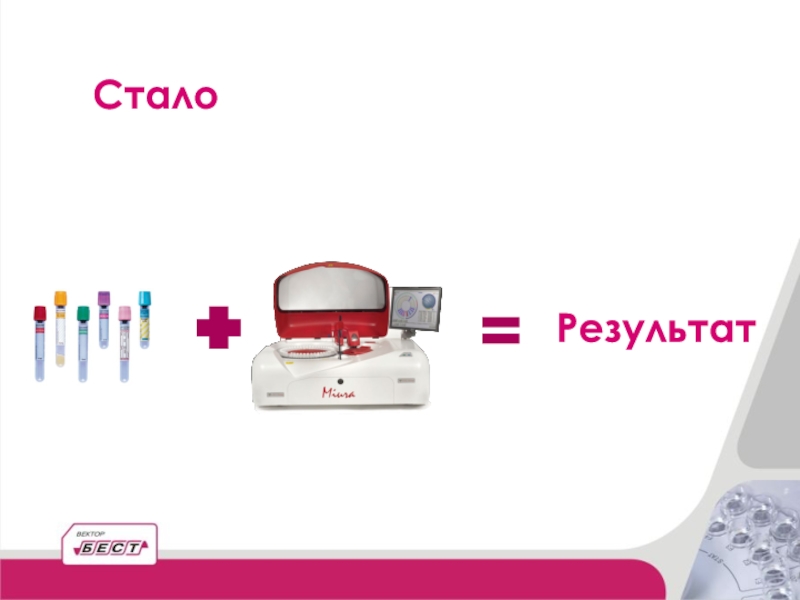

- 5. СталоРезультат
- 6. Основные принципы биохимического анализа

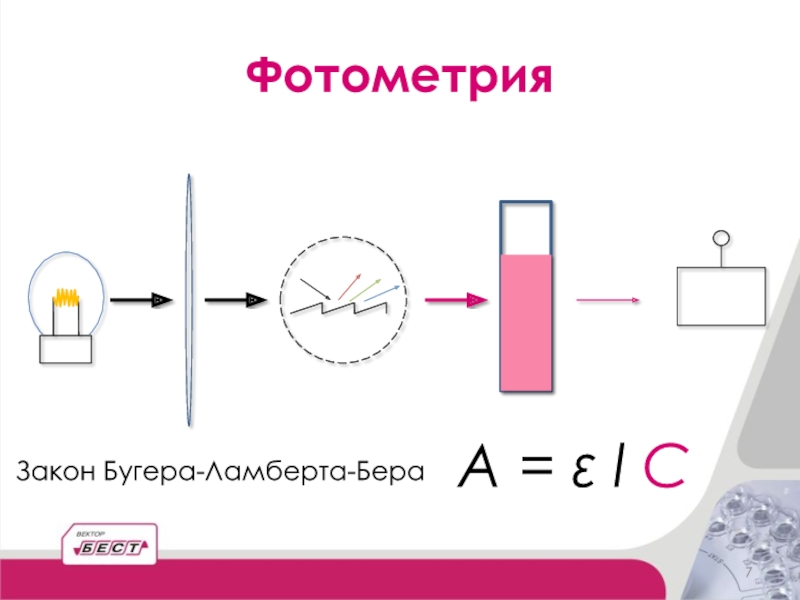

- 7. ФотометрияA = ε l CЗакон Бугера-Ламберта-Бера

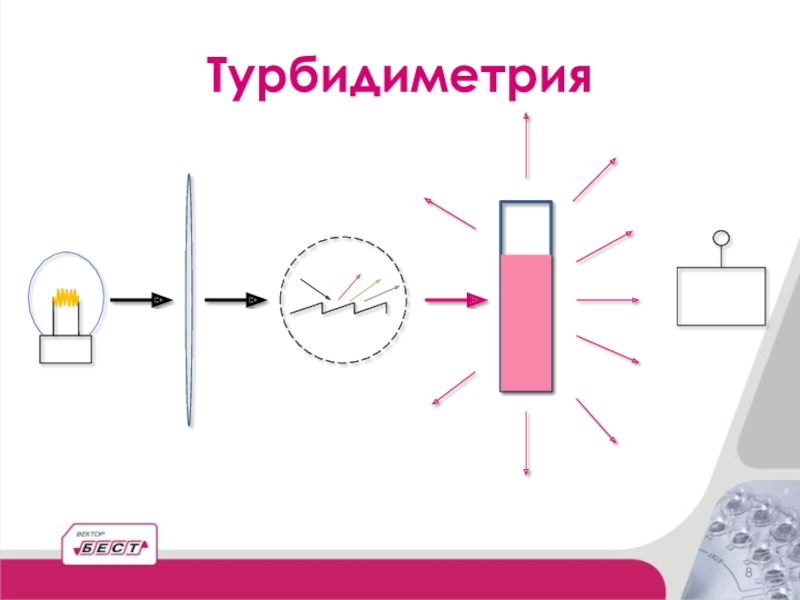

- 8. Турбидиметрия
- 9. Слайд 9
- 10. Слайд 10
- 11. Слайд 11
- 12. Слайд 12

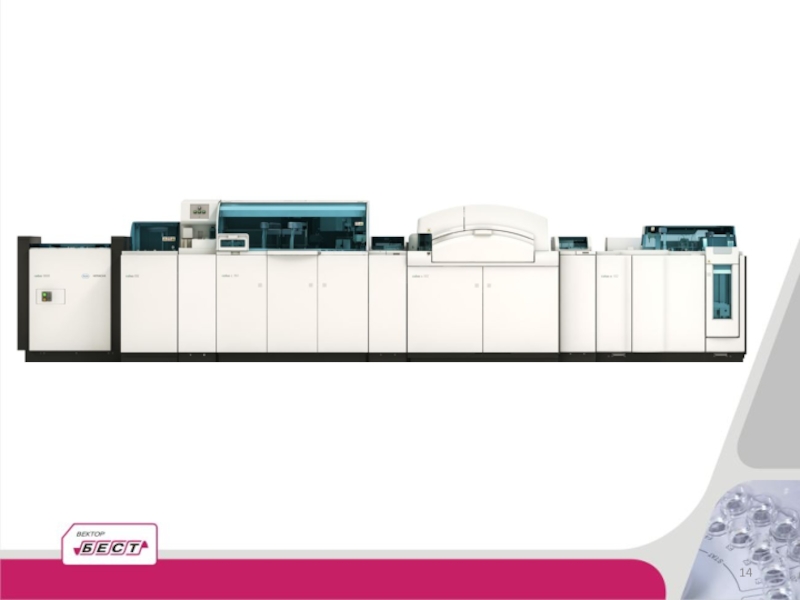

- 13. Слайд 13
- 14. Слайд 14
- 15. Биохимические анализаторы
- 16. Аналитический процессДозирование пробы и реагентовИнкубация реакционной смесиФотометрические измеренияАвтоматизацияРасчет результата
- 17. Оборудование для биохимического анализаФотометрПолуавтоматический анализаторАвтоматический анализаторФотометрия

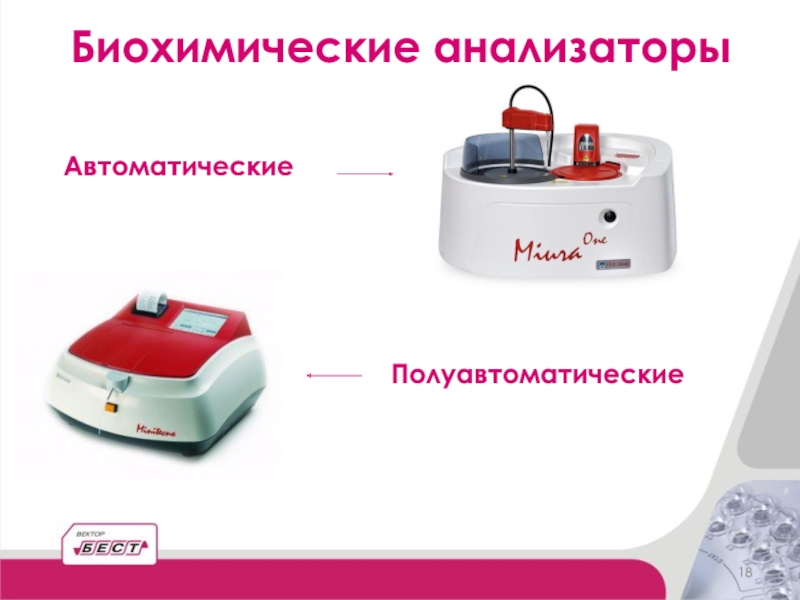

- 18. Биохимические анализаторы Автоматические Полуавтоматические
- 19. Полуавтоматический б/х анализаторТрубка забора пробыПринтерДисплейТермостатируемаякюветаОптическая системаПеристальтическийнасос
- 20. «Рука»дозатораШтативс реагентамиМоющая станцияРеакционный штативОптическая системаШтатив с пробамиАвтоматический б/х анализатор
- 21. Аналитические характеристикиЛампа (галогеновая/светодиоды) и светофильтрыКачествоСтабильность и ресурсДозаторыТочность
- 22. ПроизводительностьСкорость дозированияКоличество рук-дозаторовКоличество реакционных кювет или наливная
- 23. Удобство в работеШтатив для реагентовЕмкостьВозможность снять штативОхлаждениеШтатив
- 24. Какой анализатор выбрать?Число исследованийПеречень методикАналитические характеристикиОрганизация потоковБюджет лаборатории
- 25. Какие выбрать наборы?Определить тип оборудованияВыбрать соответствующие наборы12
- 26. Основные принципы адаптации наборов к биохимическим анализаторам

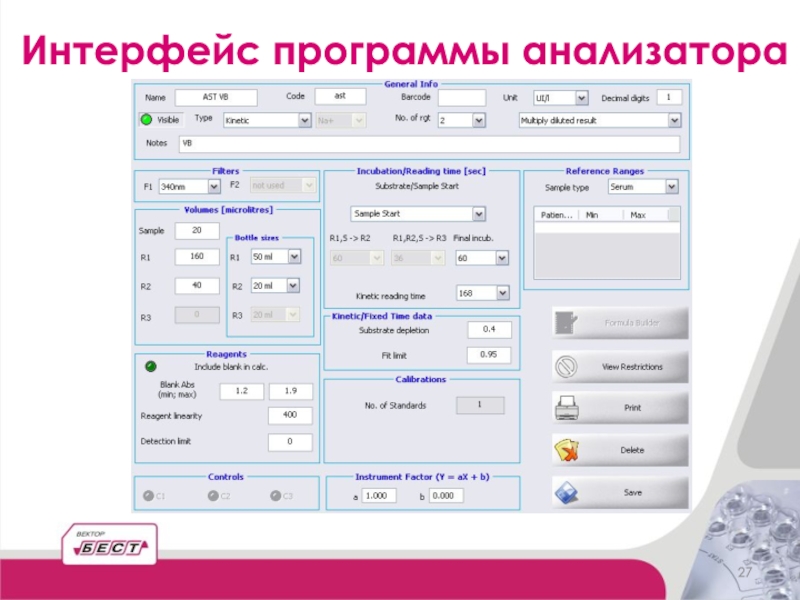

- 27. Интерфейс программы анализатора
- 28. длина волны (wavelength)- основная длина волны (main

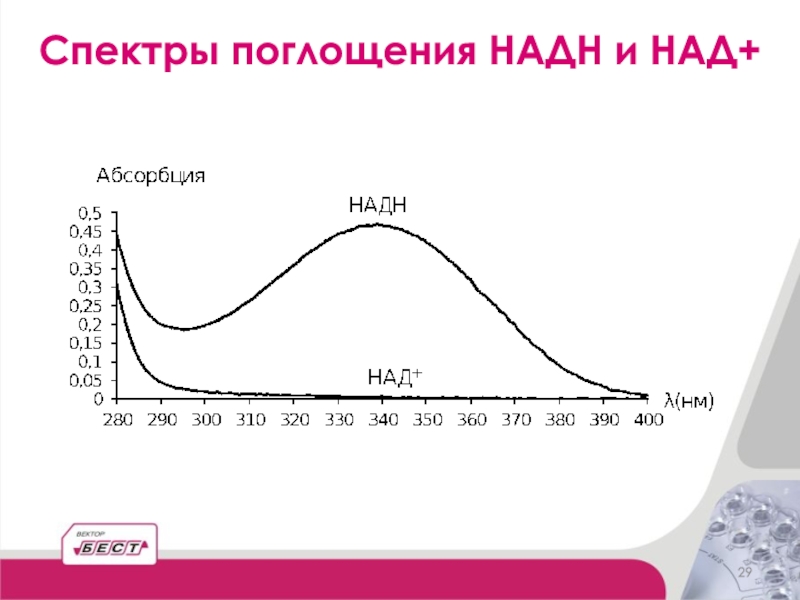

- 29. Спектры поглощения НАДН и НАД+
- 30. длина волны (wavelength)- основная длина волны (main

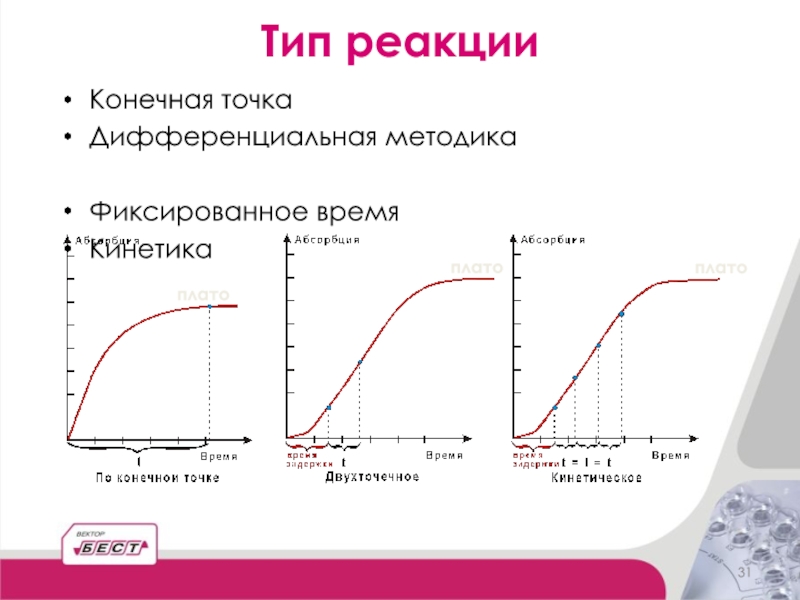

- 31. Тип реакцииКонечная точкаДифференциальная методикаФиксированное времяКинетика
- 32. длина волны (wavelength)- основная длина волны (main
- 33. длина волны (wavelength)- основная длина волны (main
- 34. длина волны (wavelength)- основная длина волны (main
- 35. длина волны (wavelength)- основная длина волны (main

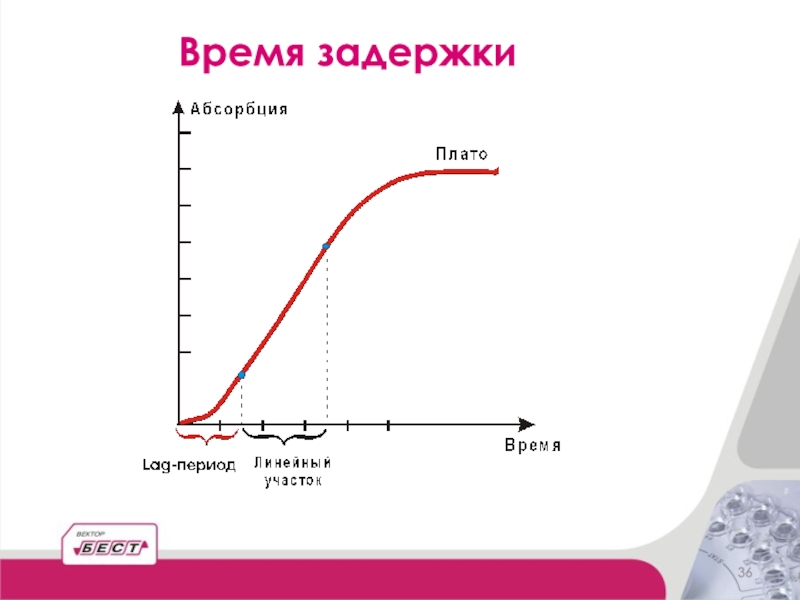

- 36. Время задержки
- 37. длина волны (wavelength)- основная длина волны (main
- 38. Время реакцииМинимальное время реакции (считывания) для кинетики

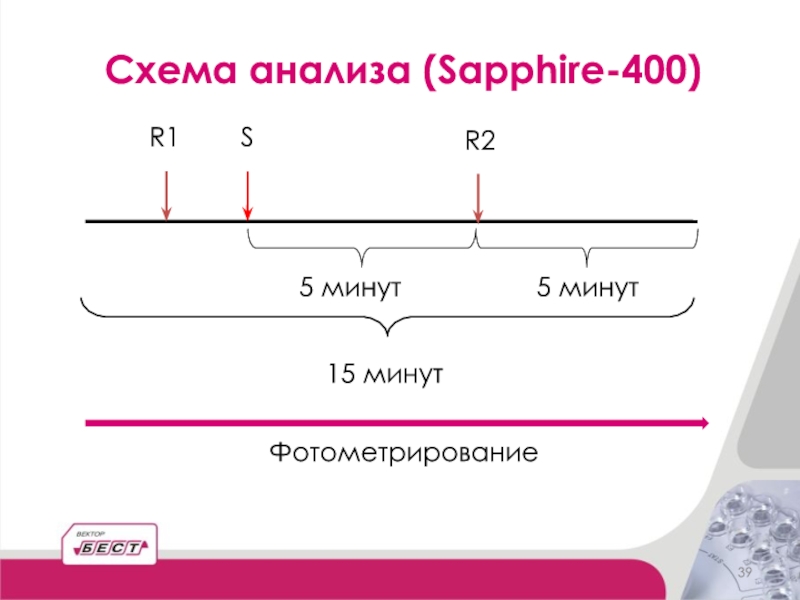

- 39. Схема анализа (Sapphire-400)R1SR25 минут5 минут15 минутФотометрирование
- 40. холостая проба (reagent blank)калибратор (calibrator), или фактор
- 41. холостая проба (reagent blank)калибратор (calibrator), или фактор
- 42. Расчет активности фермента по формуле Ламберта-БераЕ –

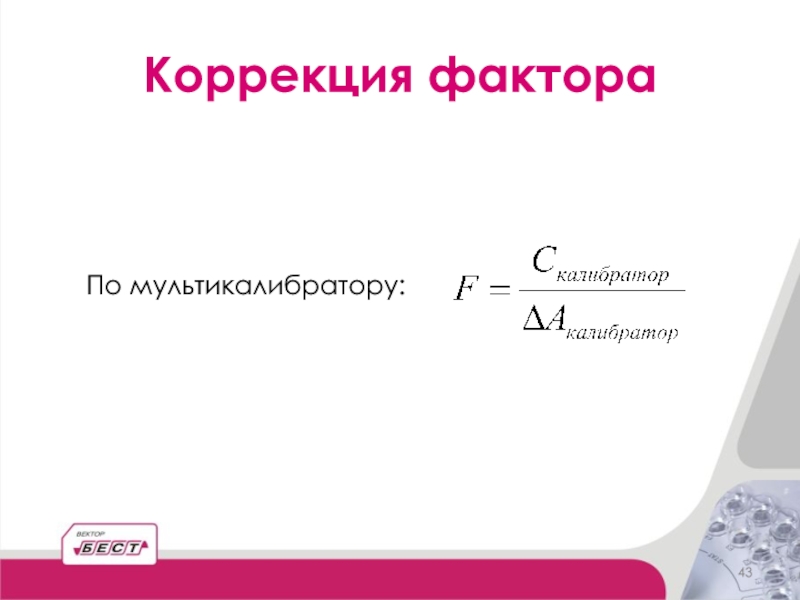

- 43. Коррекция фактораПо мультикалибратору:
- 44. холостая проба (reagent blank)калибратор (calibrator), или фактор
- 45. холостая проба (reagent blank)калибратор (calibrator), или фактор
- 46. холостая проба (reagent blank)калибратор (calibrator), или фактор
- 47. Расчет количества определенийОбъем реагентов в набореОбъем реакционной смесиКоличество определений в наборе

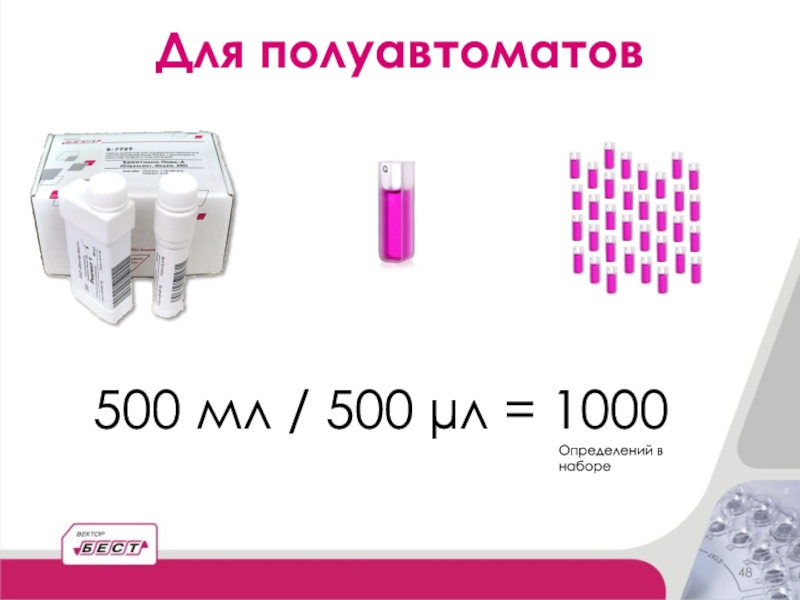

- 48. Для полуавтоматов500 мл / 500 µл = 1000 Определений в наборе

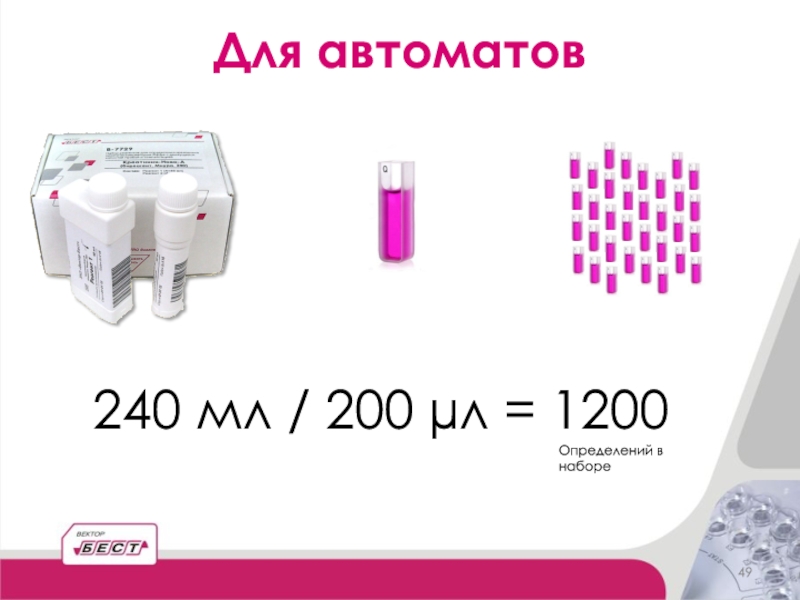

- 49. Для автоматов240 мл / 200 µл = 1200 Определений в наборе

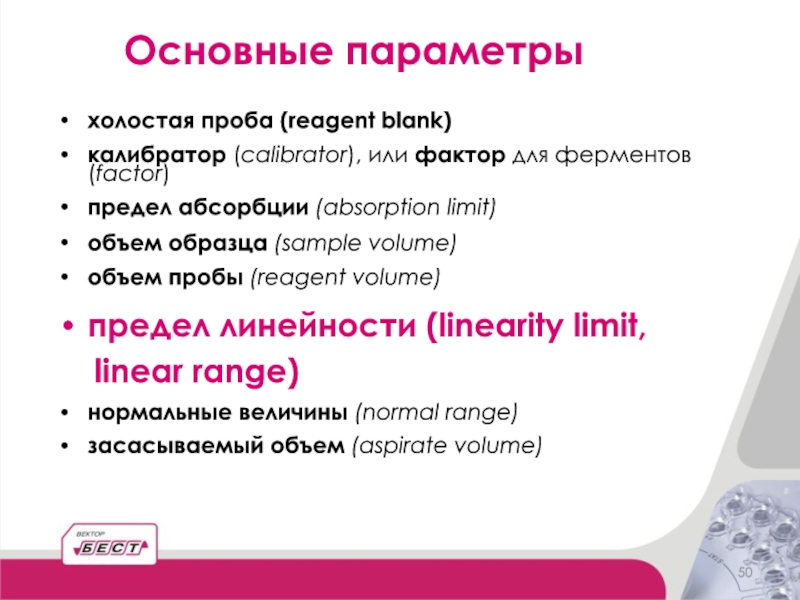

- 50. холостая проба (reagent blank)калибратор (calibrator), или фактор

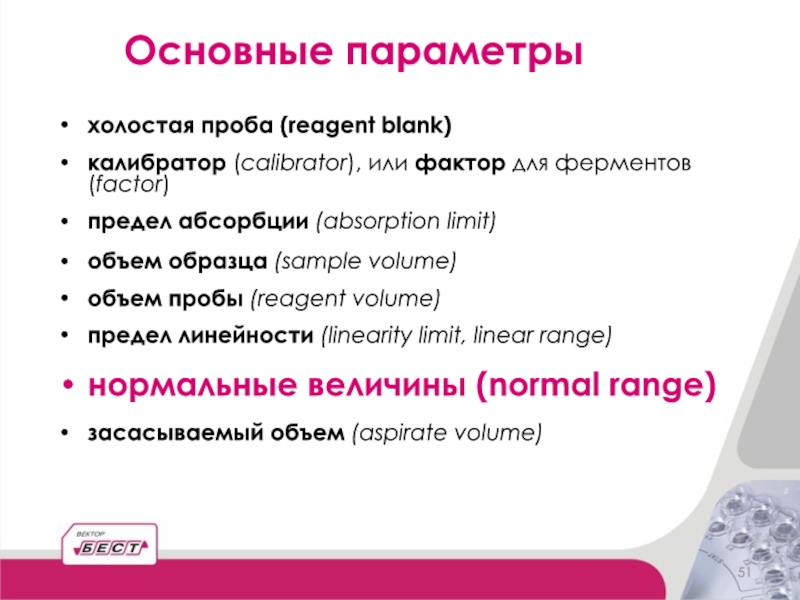

- 51. холостая проба (reagent blank)калибратор (calibrator), или фактор
- 52. холостая проба (reagent blank)калибратор (calibrator), или фактор
- 53. Полезные рекомендацииРегулярно проводить сервисное обслуживание анализатораСледить за

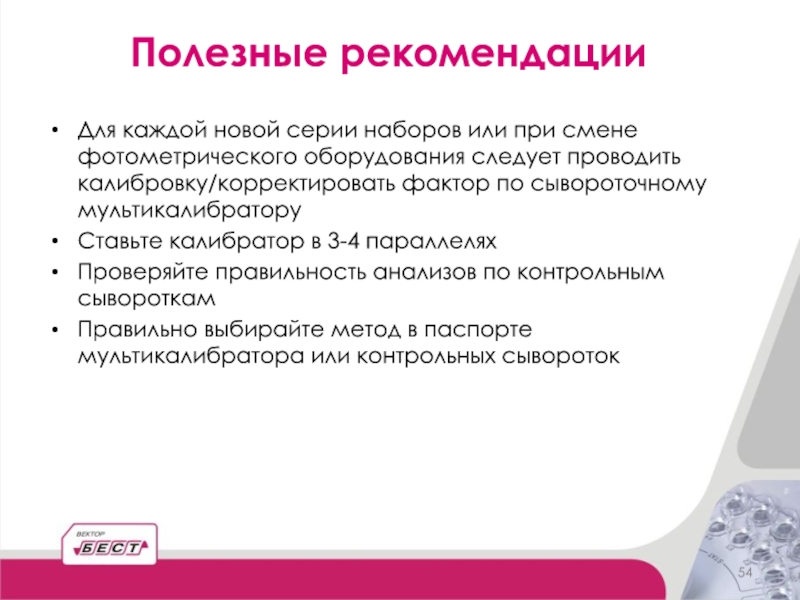

- 54. Полезные рекомендацииДля каждой новой серии наборов или

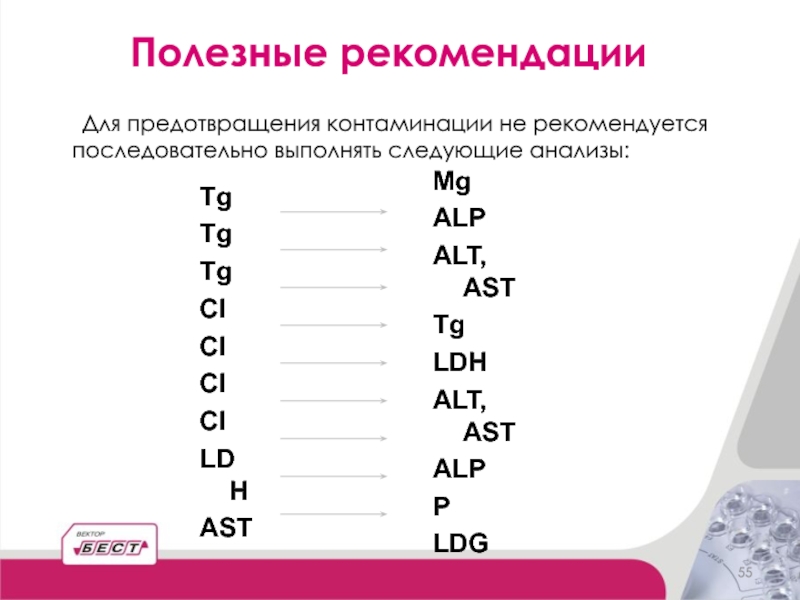

- 55. Полезные рекомендации Для предотвращения контаминации не рекомендуется последовательно выполнять следующие анализы:TgTgTgClClClClLDHASTMgALPALT, ASTTgLDHALT, ASTALPPLDG
- 56. Сборник инструкций к наборам «Вектор-Бест». Основные параметры
- 57. Спасибо за внимание!
- 58. Схема анализа (Sapphire-400)R1SR25 минут5 минут15 минутФотометрирование
- 59. инкубацияпрогревинкубацияпрогревинкубациясчитываниезадержкаRSсчитываниезадержкаКинетикаМонореагентКинетикаБиреагентСхемы анализаR1SR2
- 60. инкубацияСчит.1Счит. 2ДвухточечнаякинетикаМонореагентпрогревзадержкаRSСхемы анализаинкубацияпрогревинкубациязадержкаДвухточечнаякинетикаБиреагентR1SR2Счит.1Счит. 2

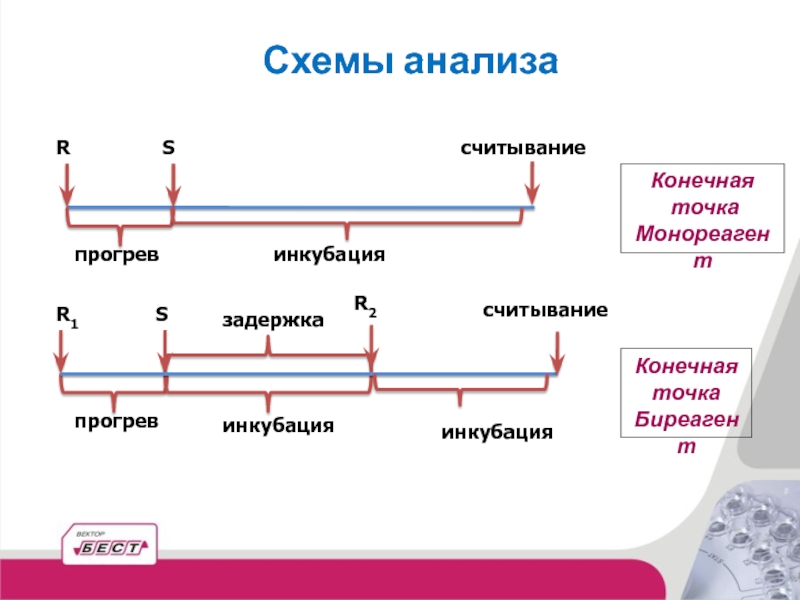

- 61. Схемы анализапрогревинкубацияКонечная точкаМонореагент RSсчитываниепрогревинкубациясчитываниезадержкаR1SКонечнаяточкаБиреагент инкубацияR2

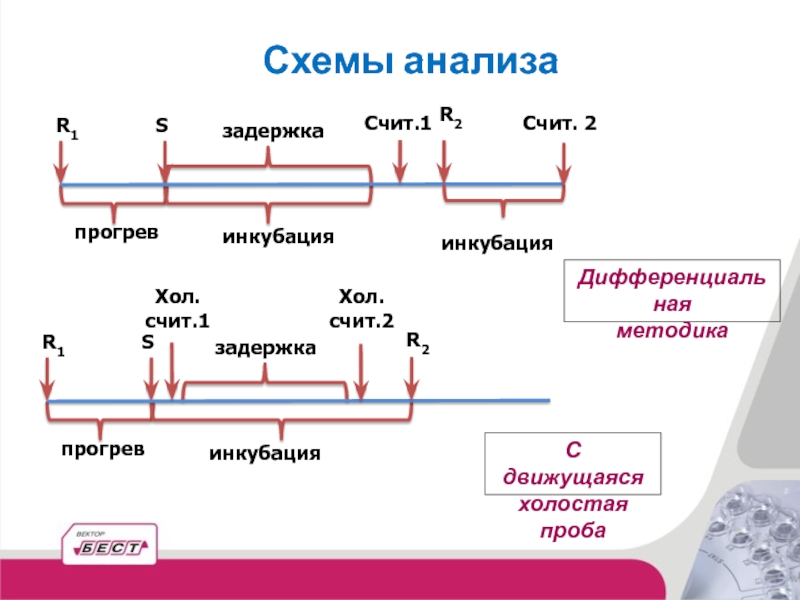

- 62. Схемы анализапрогревинкубациязадержкаR1SДифференциальнаяметодикаинкубацияR2Счит.1Счит. 2прогревинкубациязадержкаR1SR2Хол. счит.1Хол. счит.2С движущаясяхолостая проба
- 63. Скачать презентанцию
АвтоматизацияОсновные принципы биохимического анализаБиохимические анализаторы Основные принципы адаптации биохимических наборовПлан
Слайды и текст этой презентации
Слайд 2Автоматизация
Основные принципы биохимического анализа
Биохимические анализаторы
Основные принципы адаптации биохимических наборов
План

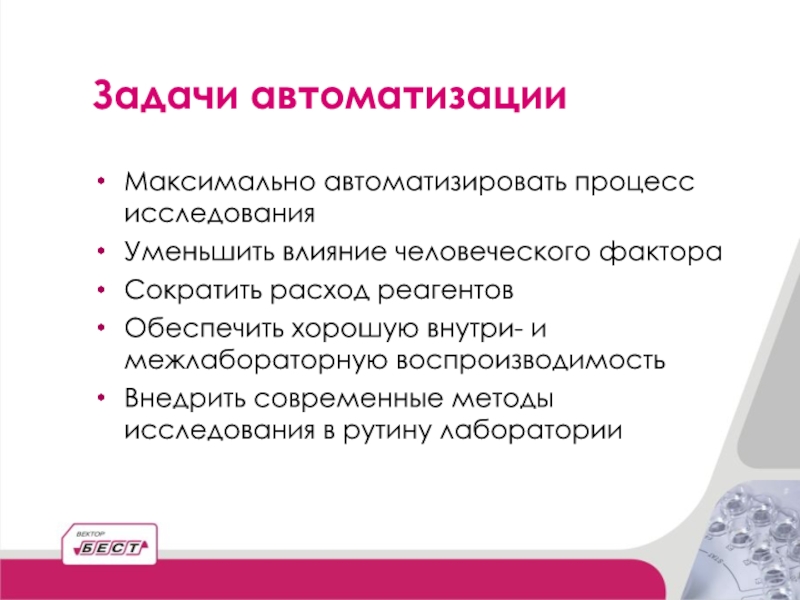

Слайд 3Максимально автоматизировать процесс исследования
Уменьшить влияние человеческого фактора
Сократить расход реагентов
Обеспечить
хорошую внутри- и межлабораторную воспроизводимость
рутину лаборатории

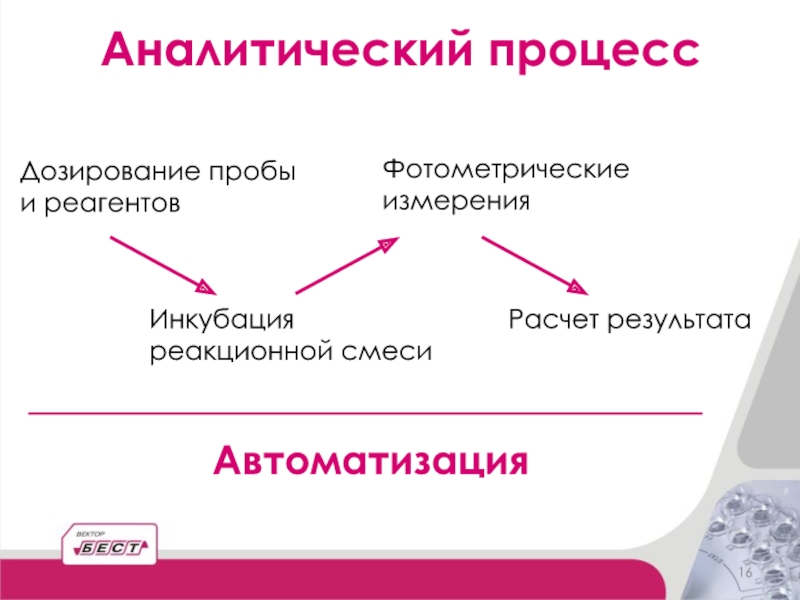

Слайд 16Аналитический процесс
Дозирование пробы и реагентов
Инкубация реакционной смеси
Фотометрические измерения
Автоматизация
Расчет результата

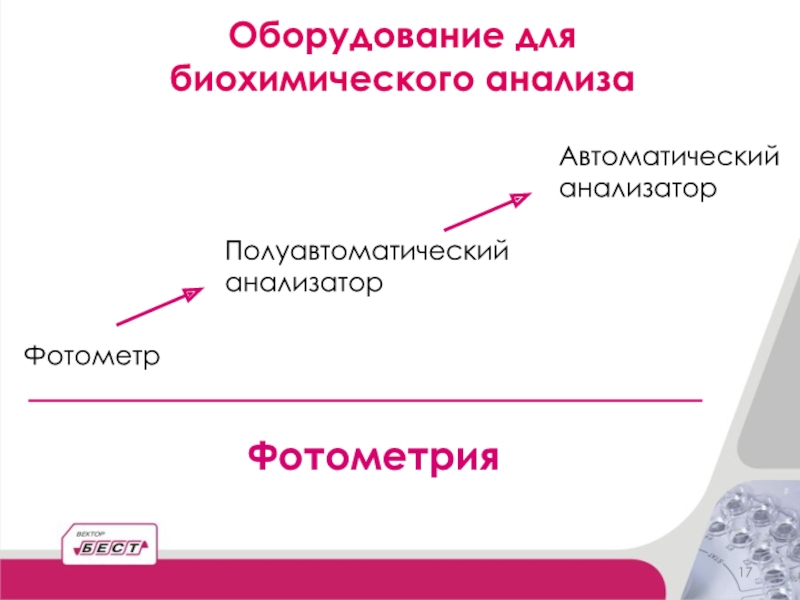

Слайд 17Оборудование для биохимического анализа
Фотометр
Полуавтоматический анализатор
Автоматический анализатор
Фотометрия

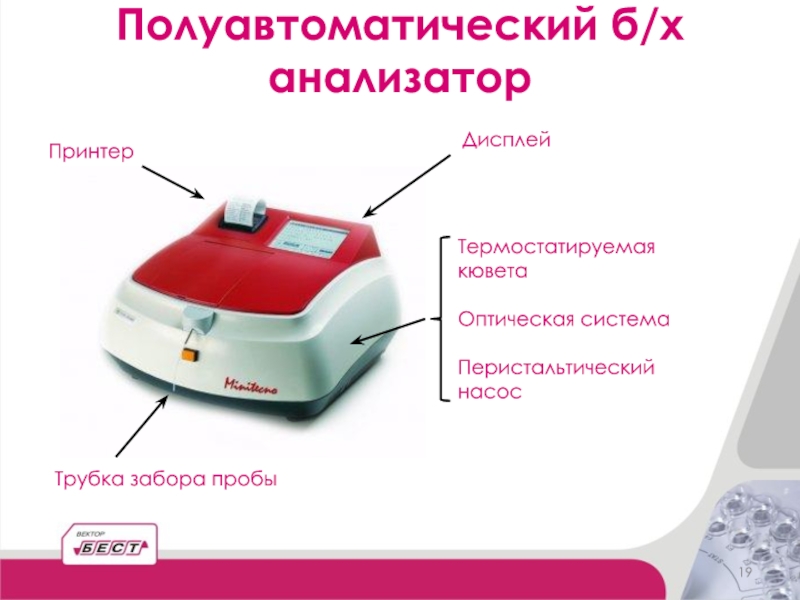

Слайд 19Полуавтоматический б/х анализатор
Трубка забора пробы
Принтер
Дисплей
Термостатируемая
кювета
Оптическая система
Перистальтический
насос

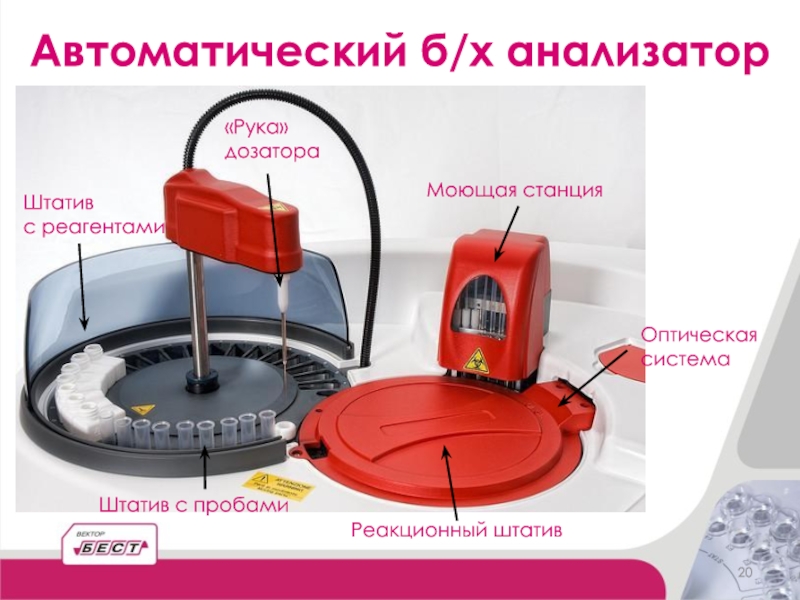

Слайд 20«Рука»
дозатора
Штатив
с реагентами
Моющая станция
Реакционный штатив
Оптическая
система
Штатив с пробами

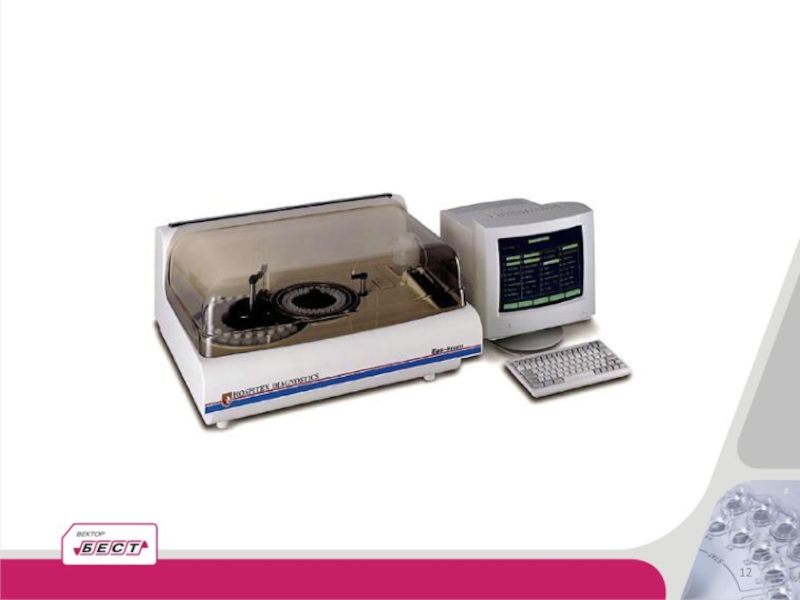

Автоматический б/х анализатор

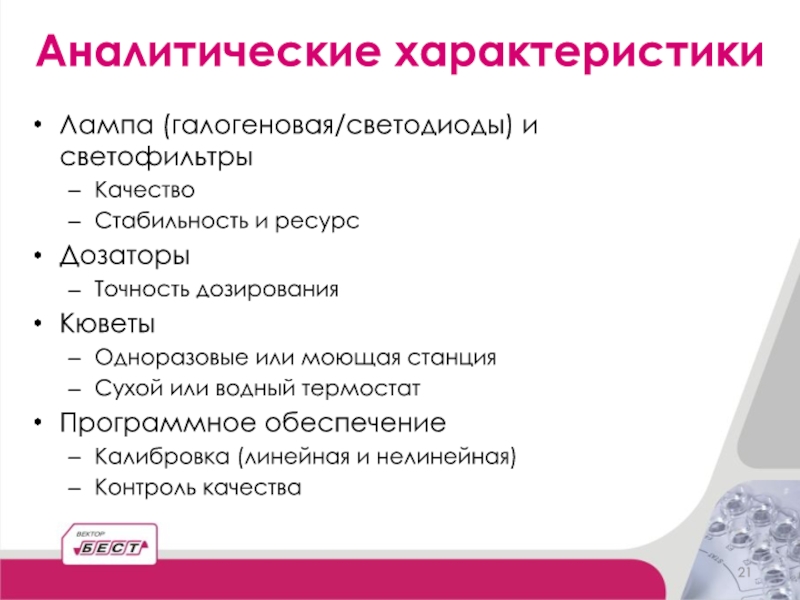

Слайд 21Аналитические характеристики
Лампа (галогеновая/светодиоды) и светофильтры
Качество
Стабильность и ресурс
Дозаторы
Точность дозирования
Кюветы
Одноразовые или моющая
станция
Сухой или водный термостат
Программное обеспечение
Калибровка (линейная и нелинейная)
Контроль качества
Слайд 22Производительность
Скорость дозирования
Количество рук-дозаторов
Количество реакционных кювет или наливная кювета
Фотометр
Цикл измерения
Методика
Количество реагентов
Тип
методики (конечная точка и т.п.)
Программное обеспечение
Последовательность выполнения:
тест за тестом, пациент
за пациентом или свободный доступ

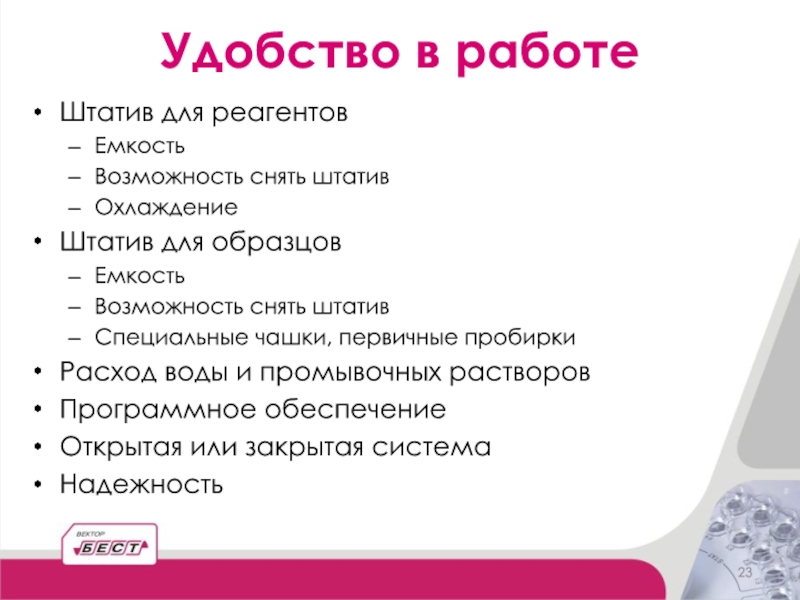

Слайд 23Удобство в работе
Штатив для реагентов
Емкость
Возможность снять штатив
Охлаждение
Штатив для образцов
Емкость
Возможность снять
штатив
Специальные чашки, первичные пробирки
Расход воды и промывочных растворов
Программное обеспечение
Открытая или
закрытая системаНадежность

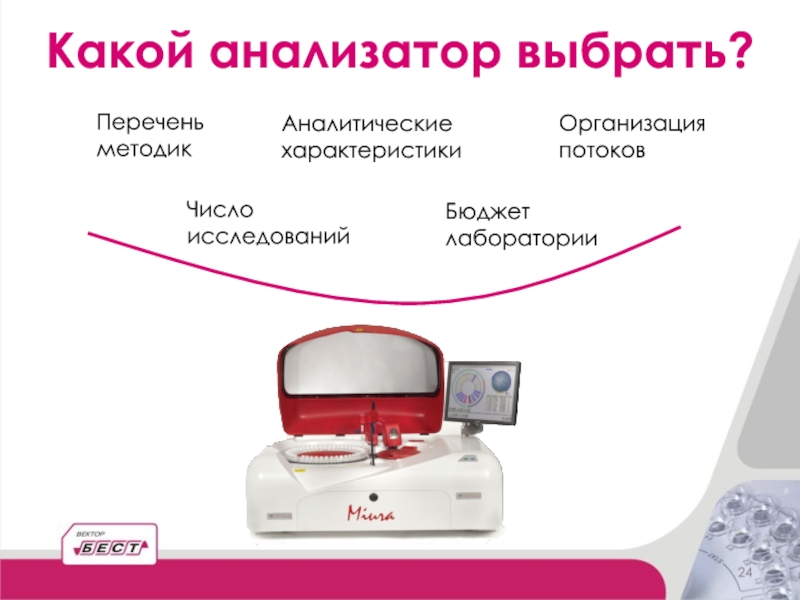

Слайд 24Какой анализатор выбрать?
Число исследований
Перечень методик
Аналитические характеристики
Организация потоков
Бюджет лаборатории

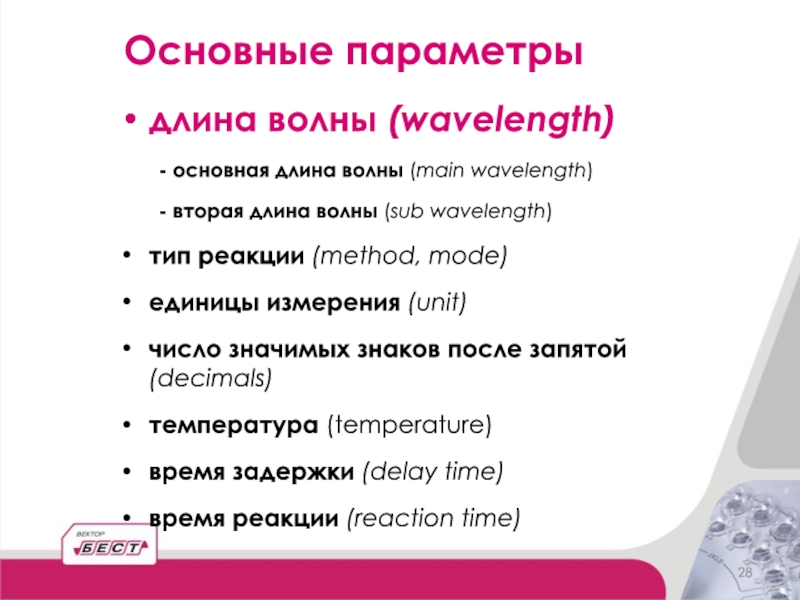

Слайд 28длина волны (wavelength)
- основная длина волны (main wavelength)
- вторая длина
волны (sub wavelength)
тип реакции (method, mode)
единицы измерения (unit)
число значимых знаков
после запятой (decimals)температура (temperature)
время задержки (delay time)
время реакции (reaction time)
Основные параметры

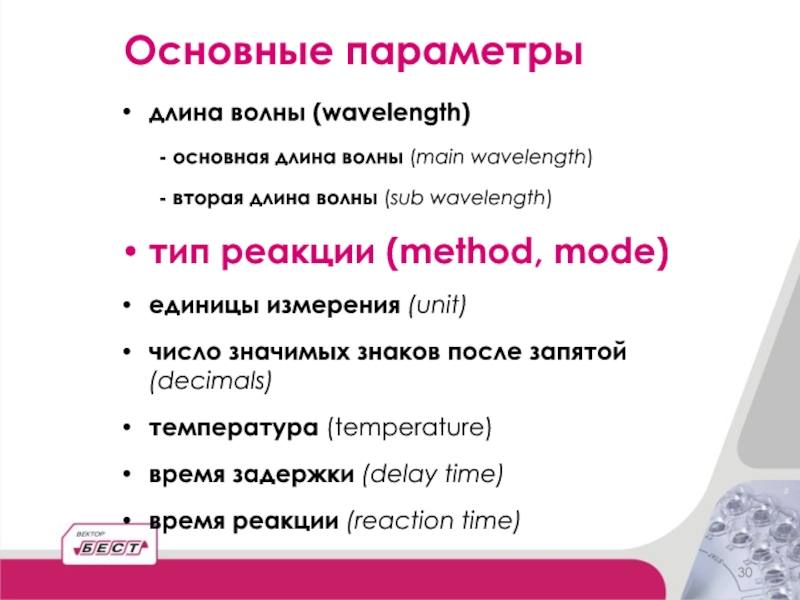

Слайд 30длина волны (wavelength)
- основная длина волны (main wavelength)
- вторая длина
волны (sub wavelength)
тип реакции (method, mode)
единицы измерения (unit)
число значимых знаков
после запятой (decimals)температура (temperature)
время задержки (delay time)
время реакции (reaction time)
Основные параметры

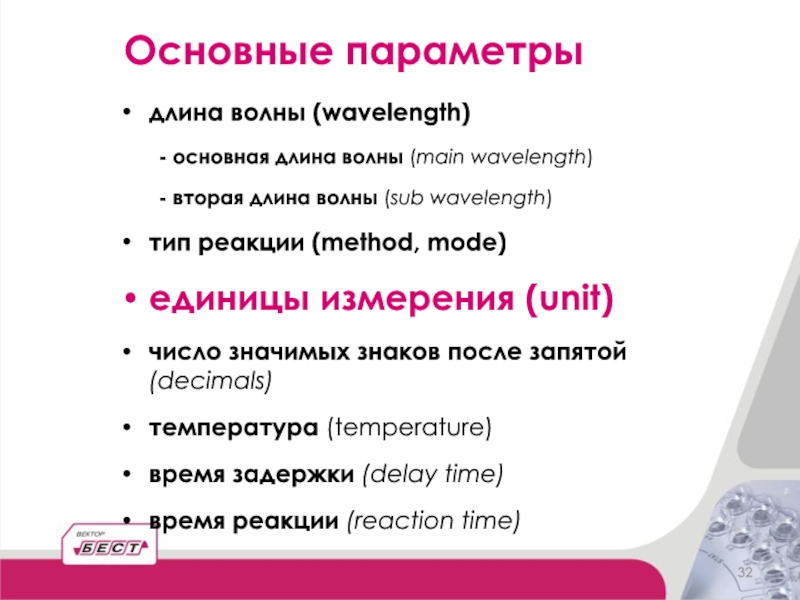

Слайд 32длина волны (wavelength)
- основная длина волны (main wavelength)
- вторая длина
волны (sub wavelength)
тип реакции (method, mode)
единицы измерения (unit)
число значимых знаков
после запятой (decimals)температура (temperature)
время задержки (delay time)
время реакции (reaction time)
Основные параметры

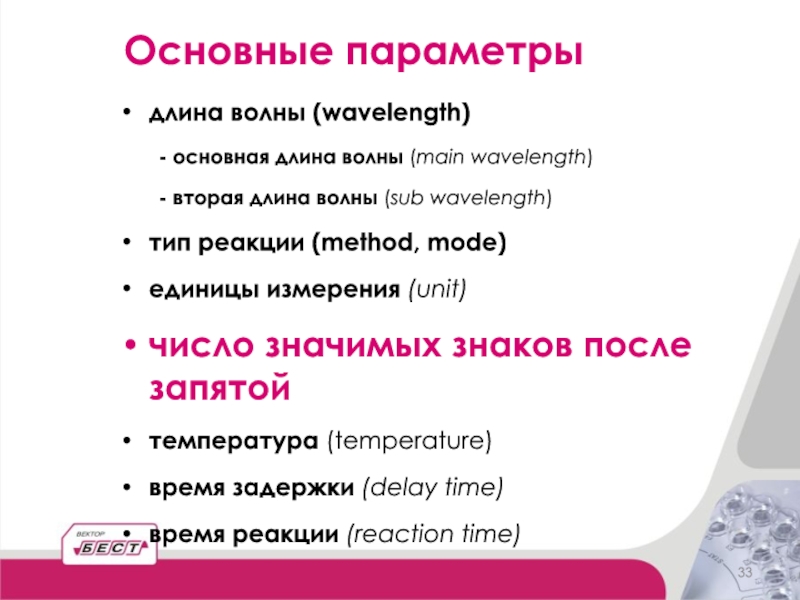

Слайд 33длина волны (wavelength)
- основная длина волны (main wavelength)
- вторая длина
волны (sub wavelength)
тип реакции (method, mode)
единицы измерения (unit)
число значимых знаков
после запятойтемпература (temperature)
время задержки (delay time)
время реакции (reaction time)
Основные параметры

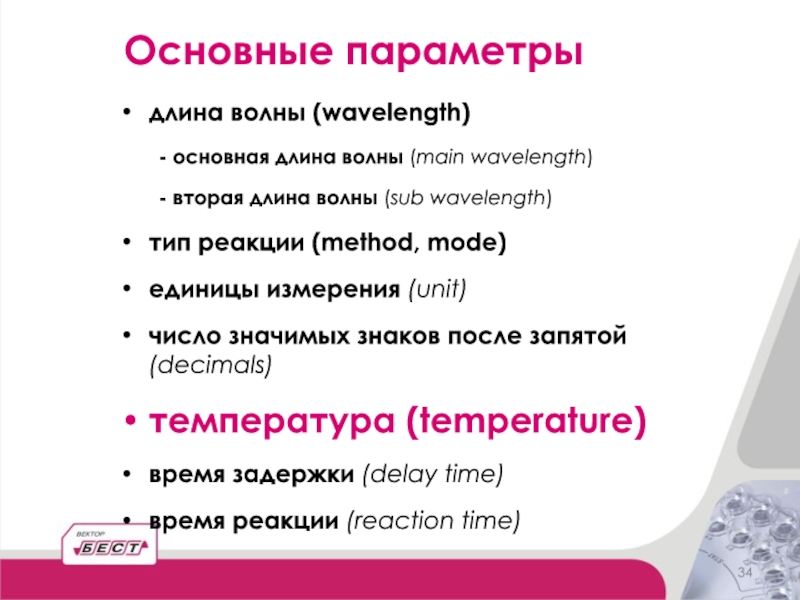

Слайд 34длина волны (wavelength)
- основная длина волны (main wavelength)
- вторая длина
волны (sub wavelength)
тип реакции (method, mode)
единицы измерения (unit)
число значимых знаков
после запятой (decimals)температура (temperature)
время задержки (delay time)
время реакции (reaction time)
Основные параметры
Слайд 35длина волны (wavelength)
- основная длина волны (main wavelength)
- вторая длина
волны (sub wavelength)
тип реакции (method, mode)
единицы измерения (unit)
число значимых знаков
после запятой (decimals)температура (temperature)
время задержки (delay time)
время реакции (reaction time)
Основные параметры
Слайд 37длина волны (wavelength)
- основная длина волны (main wavelength)
- вторая длина
волны (sub wavelength)
тип реакции (method, mode)
единицы измерения (unit)
число значимых знаков
после запятой (decimals)температура (temperature)
время задержки (delay time)
время реакции (reaction time)
Основные параметры

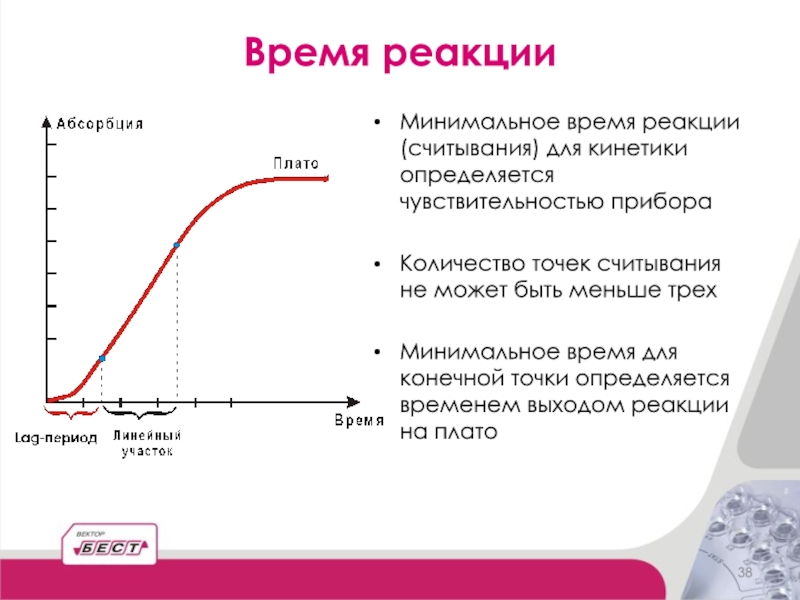

Слайд 38Время реакции
Минимальное время реакции (считывания) для кинетики определяется чувствительностью прибора
Количество точек считывания не может быть меньше трех
Минимальное время для
конечной точки определяется временем выходом реакции на плато
Слайд 40

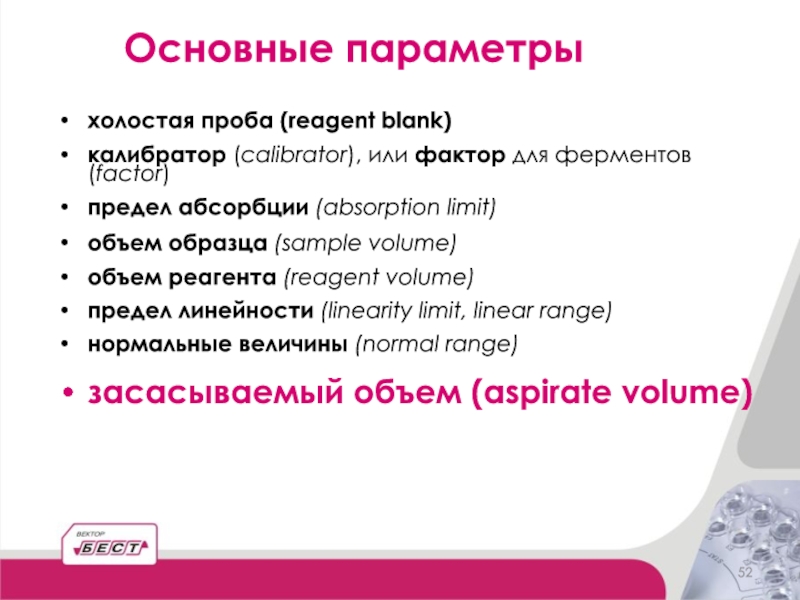

холостая проба (reagent blank)
калибратор (calibrator), или фактор для ферментов (factor)
предел
абсорбции (absorption limit)
объем образца (sample volume)
объем пробы (reagent volume)
предел линейности
(linearity limit, linear range)нормальные величины (normal range)
засасываемый объем (aspirate volume)
Основные параметры

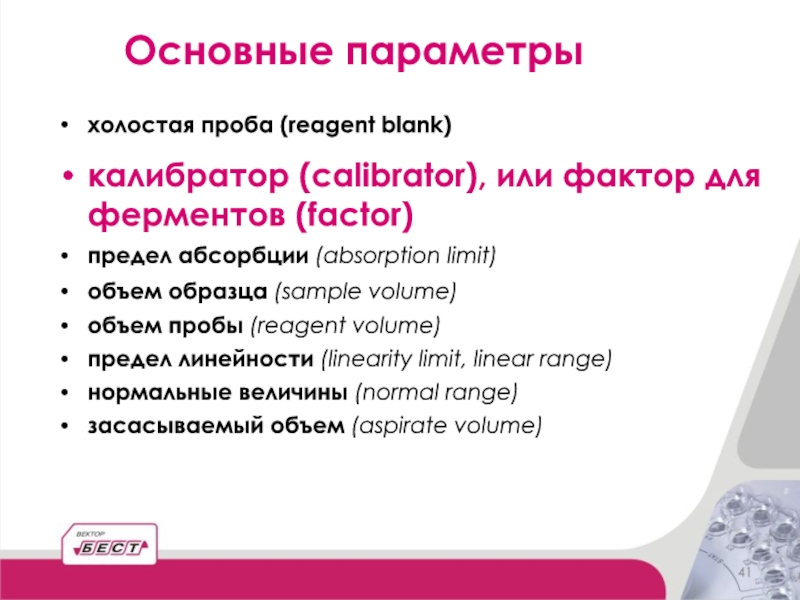

Слайд 41
холостая проба (reagent blank)
калибратор (calibrator), или фактор для ферментов (factor)
предел
абсорбции (absorption limit)
объем образца (sample volume)
объем пробы (reagent volume)
предел линейности
(linearity limit, linear range)нормальные величины (normal range)
засасываемый объем (aspirate volume)
Основные параметры

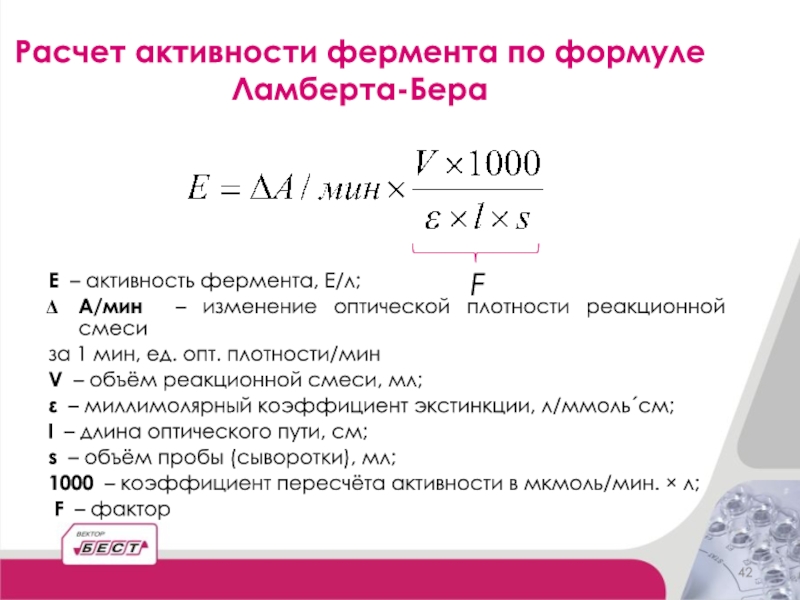

Слайд 42Расчет активности фермента по формуле Ламберта-Бера
Е – активность фермента, Е/л;
А/мин
– изменение оптической плотности реакционной смеси
за 1 мин, ед.
опт. плотности/минV – объём реакционной смеси, мл;
ε – миллимолярный коэффициент экстинкции, л/ммоль´см;
l – длина оптического пути, см;
s – объём пробы (сыворотки), мл;
1000 – коэффициент пересчёта активности в мкмоль/мин. л;
F – фактор
F

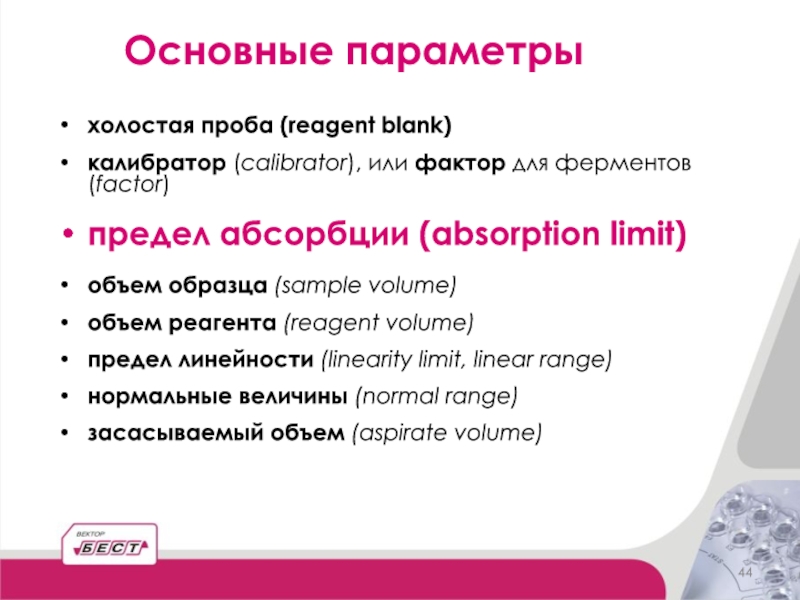

Слайд 44
холостая проба (reagent blank)
калибратор (calibrator), или фактор для ферментов (factor)
предел
абсорбции (absorption limit)
объем образца (sample volume)
объем реагента (reagent volume)
предел линейности
(linearity limit, linear range)нормальные величины (normal range)
засасываемый объем (aspirate volume)
Основные параметры

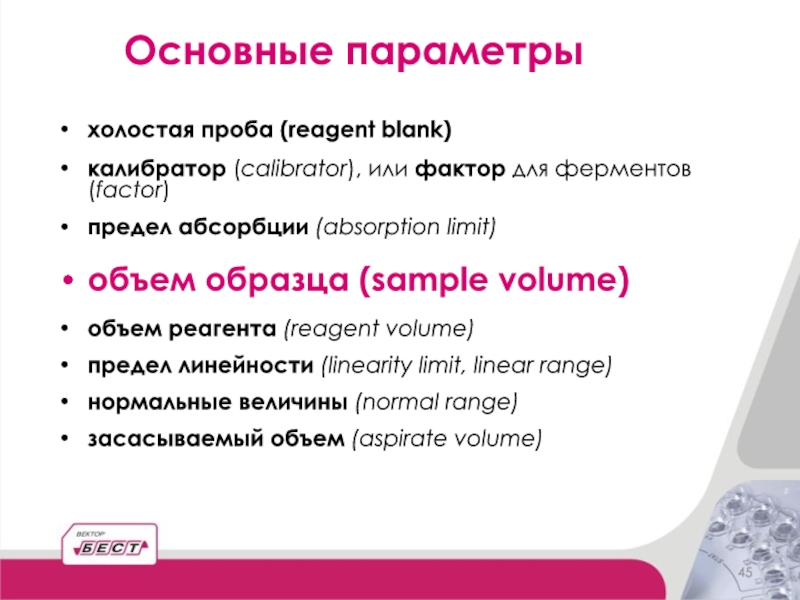

Слайд 45
холостая проба (reagent blank)
калибратор (calibrator), или фактор для ферментов (factor)
предел
абсорбции (absorption limit)
объем образца (sample volume)
объем реагента (reagent volume)
предел линейности
(linearity limit, linear range)нормальные величины (normal range)
засасываемый объем (aspirate volume)
Основные параметры
Слайд 46
холостая проба (reagent blank)
калибратор (calibrator), или фактор для ферментов (factor)
предел
абсорбции (absorption limit)
объем образца (sample volume)
объем реагента (reagent volume)
предел линейности
(linearity limit, linear range)нормальные величины (normal range)
засасываемый объем (aspirate volume)
Основные параметры

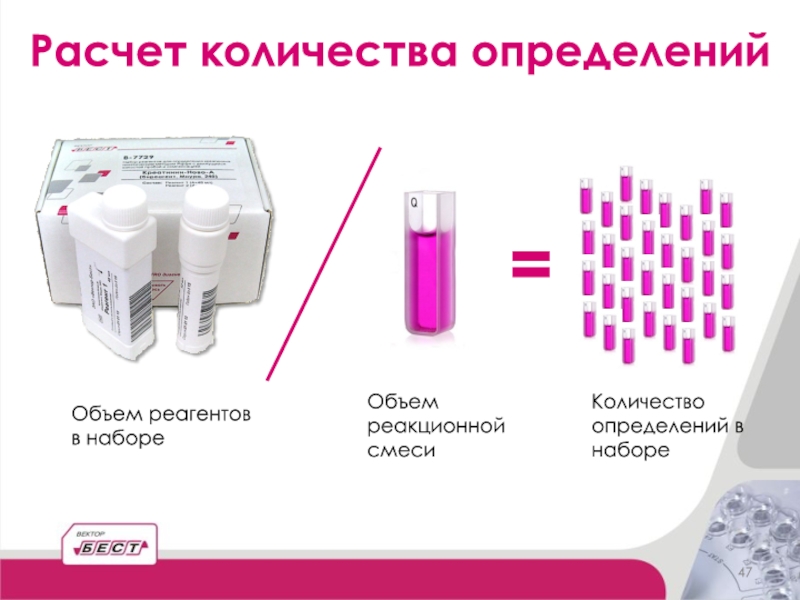

Слайд 47Расчет количества определений
Объем реагентов в наборе
Объем реакционной смеси
Количество определений в
наборе
Слайд 50
холостая проба (reagent blank)
калибратор (calibrator), или фактор для ферментов (factor)
предел
абсорбции (absorption limit)
объем образца (sample volume)
объем пробы (reagent volume)
предел линейности
(linearity limit, linear range)
нормальные величины (normal range)
засасываемый объем (aspirate volume)
Основные параметры
Слайд 51
холостая проба (reagent blank)
калибратор (calibrator), или фактор для ферментов (factor)
предел
абсорбции (absorption limit)
объем образца (sample volume)
объем пробы (reagent volume)
предел линейности
(linearity limit, linear range)нормальные величины (normal range)
засасываемый объем (aspirate volume)
Основные параметры
Слайд 52
холостая проба (reagent blank)
калибратор (calibrator), или фактор для ферментов (factor)
предел
абсорбции (absorption limit)
объем образца (sample volume)
объем реагента (reagent volume)
предел линейности
(linearity limit, linear range)нормальные величины (normal range)
засасываемый объем (aspirate volume)
Основные параметры
Слайд 53Полезные рекомендации
Регулярно проводить сервисное обслуживание анализатора
Следить за чистотой кювет, наконечников,
посуды, картриджей, при этом
не использовать моющие средства, содержащие протеазы
не использовать
для дезинфекции перекись водородадля автоматических анализаторов использовать моющие растворы рекомендованные производителем
следить за качеством дистиллированной воды
Регулярно мыть картриджи и заменять их на новые
Слайд 54Полезные рекомендации
Для каждой новой серии наборов или при смене фотометрического
оборудования следует проводить калибровку/корректировать фактор по сывороточному мультикалибратору
Ставьте калибратор в
3-4 параллеляхПроверяйте правильность анализов по контрольным сывороткам
Правильно выбирайте метод в паспорте мультикалибратора или контрольных сывороток
Слайд 55Полезные рекомендации
Для предотвращения контаминации не рекомендуется последовательно выполнять следующие анализы:
Tg
Tg
Tg
Cl
Cl
Cl
Cl
LDH
AST
Mg
ALP
ALT,
AST
Tg
LDH
ALT, AST
ALP
P
LDG
Слайд 56Сборник инструкций к наборам «Вектор-Бест».
Основные параметры для адаптации
ЩЕЛОЧНАЯ ФОСФАТАЗА-НОВО (В-8063)
Кинетический
метод (DGKC)
Основные параметры для биохимических анализаторов:
Слайд 59инкубация
прогрев
инкубация
прогрев
инкубация
считывание
задержка
R
S
считывание
задержка
Кинетика
Монореагент
Кинетика
Биреагент
Схемы анализа
R1
S
R2
Слайд 60инкубация
Счит.1
Счит. 2
Двухточечная
кинетика
Монореагент
прогрев
задержка
R
S
Схемы анализа
инкубация
прогрев
инкубация
задержка
Двухточечная
кинетика
Биреагент
R1
S
R2
Счит.1
Счит. 2
Слайд 61Схемы анализа
прогрев
инкубация
Конечная
точка
Монореагент
R
S
считывание
прогрев
инкубация
считывание
задержка
R1
S
Конечная
точка
Биреагент
инкубация
R2
Слайд 62Схемы анализа
прогрев
инкубация
задержка
R1
S
Дифференциальная
методика
инкубация
R2
Счит.1
Счит. 2
прогрев
инкубация
задержка
R1
S
R2
Хол. счит.1
Хол. счит.2
С движущаяся
холостая проба
