Червячные передачи
Содержание
- 1. Червячные передачи
- 2. Цилиндрический(Архимедов) ГлобоидныйВиды червяковПрофиль витковПрямолинейныйКриволинейный(эвольвентный)

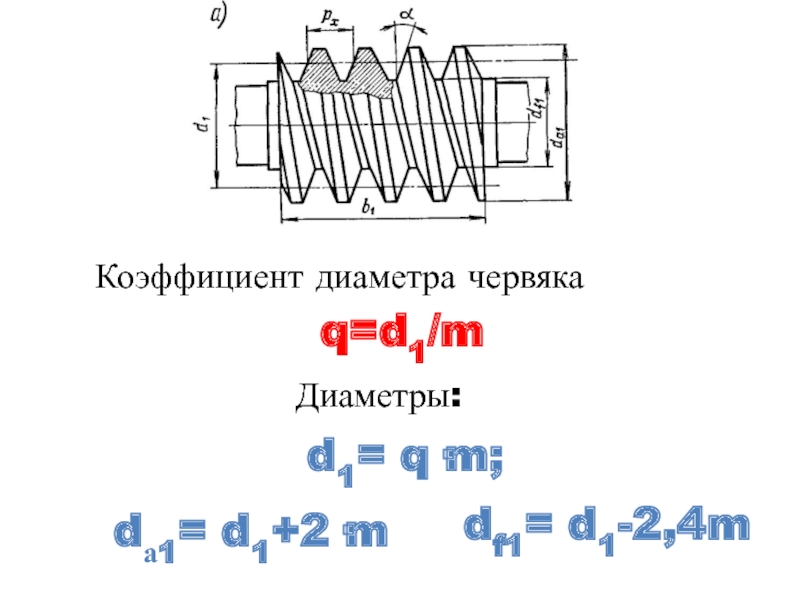

- 3. Коэффициент диаметра червякаq=d1/md1= q·m;dа1= d1+2·mdf1= d1-2,4mДиаметры:
- 4. Условие неподрезания зубьев: z2≥28d2=mz2dа2= d2+2·mdf2= d2-2,4maw=0.5(q+ z2)mКинематические параметрыU=n1/n2=z2/z1

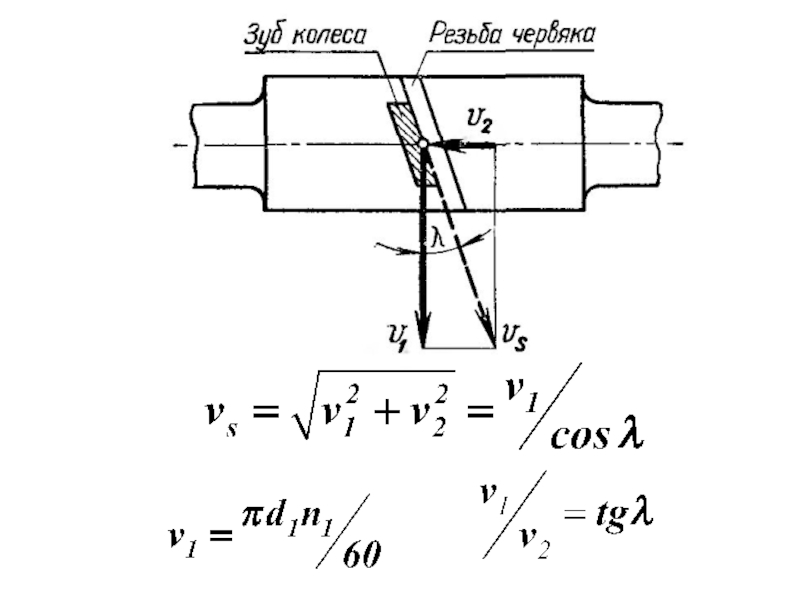

- 5. Слайд 5

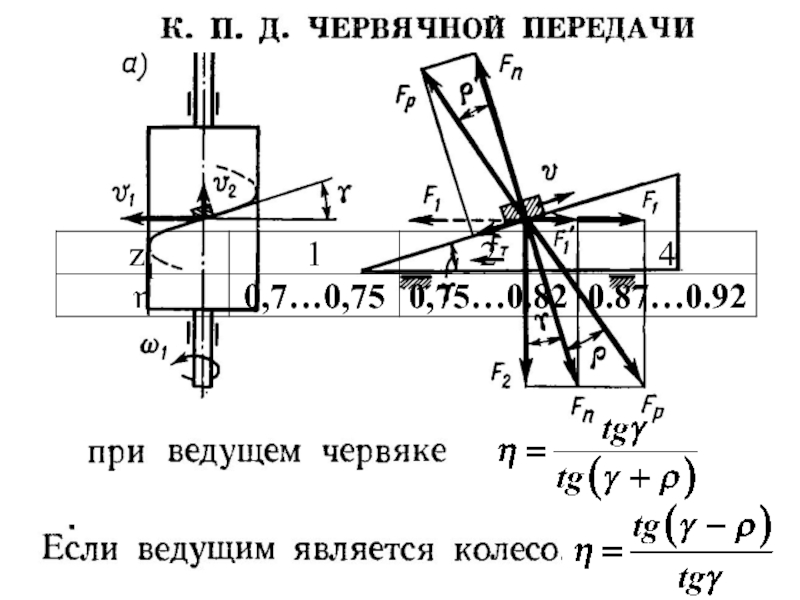

- 6. Слайд 6
- 7. Силы в зацепленииFt1=Fа2=2T1/d1Ft2=Fа1=2T2/d2Радиальная сила: Fr=Ft2tg αНормальная сила: Fn=Ft2/(cos α cos γ)
- 8. Расчет на прочность по контактным напряжениямq=2T2KH/(d1 d2δεα
- 9. Слайд 9

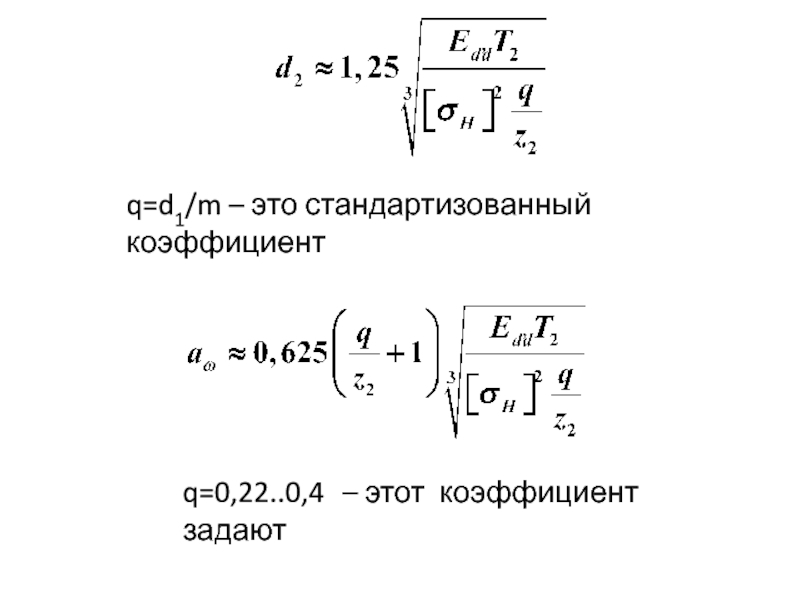

- 10. q=d1/m – это стандартизованный коэффициентq=0,22..0,4 – этот коэффициент задают
- 11. Расчет по напряжениям изгибаKF =1…1,3 – коэффициент
- 12. Тепловой расчетТепловая мощностьФ=Р1(1-η)Мощность конвекционной теплоотдачи Фk=К(t1-to)S где:

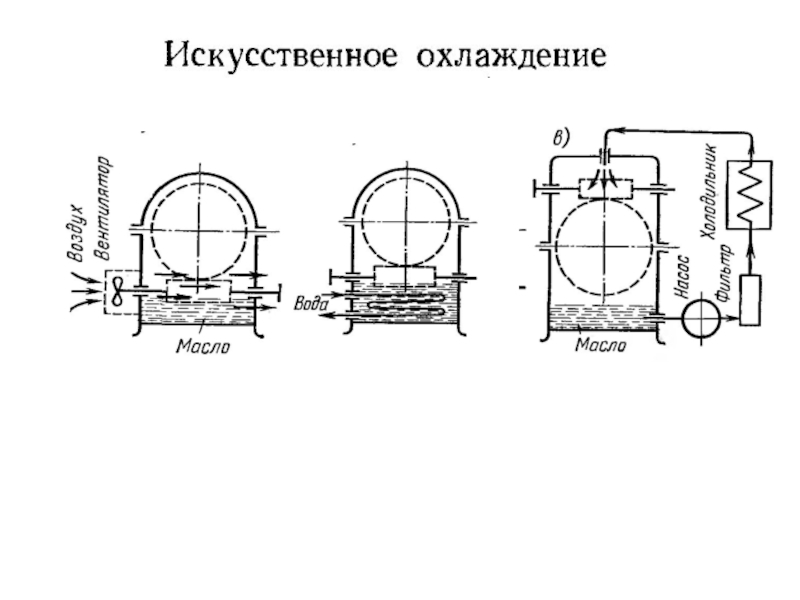

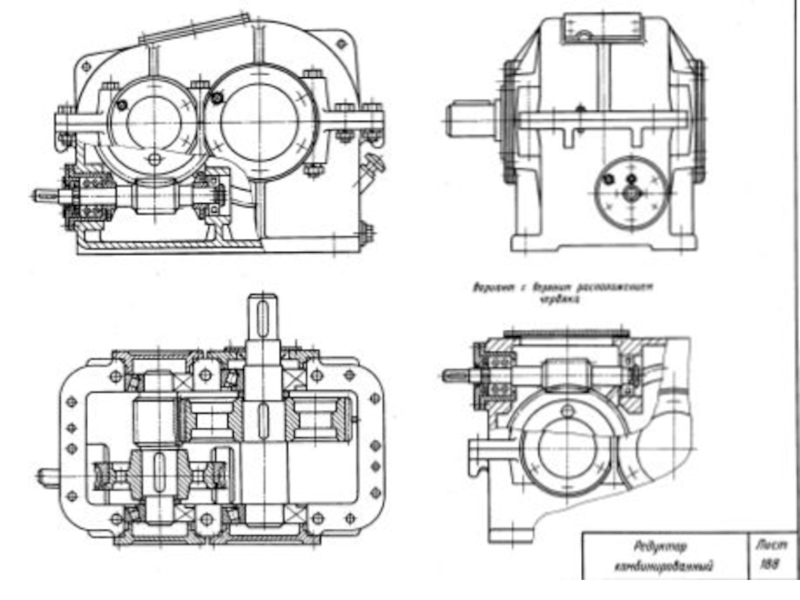

- 13. Слайд 13

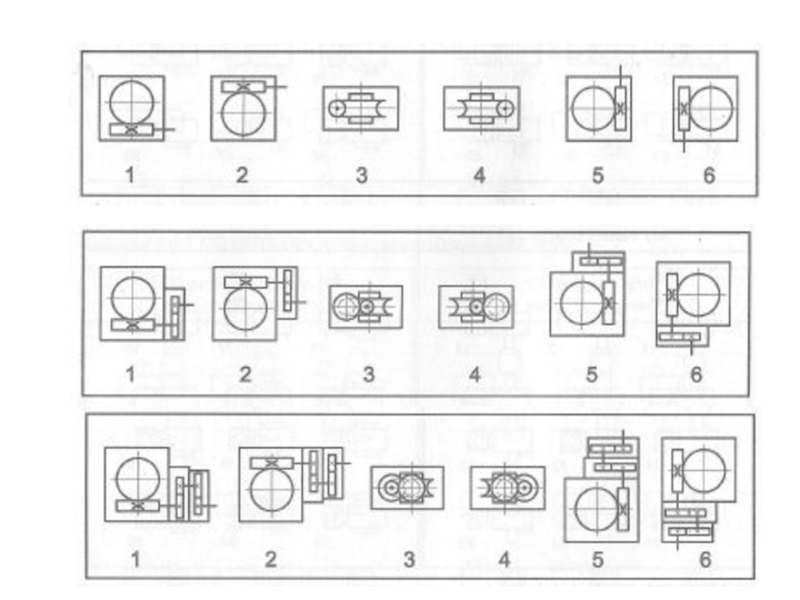

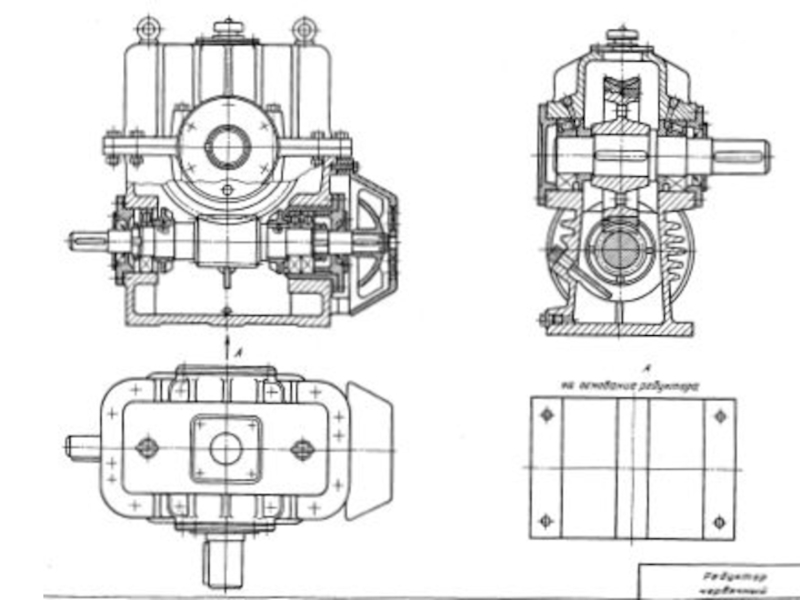

- 14. Слайд 14

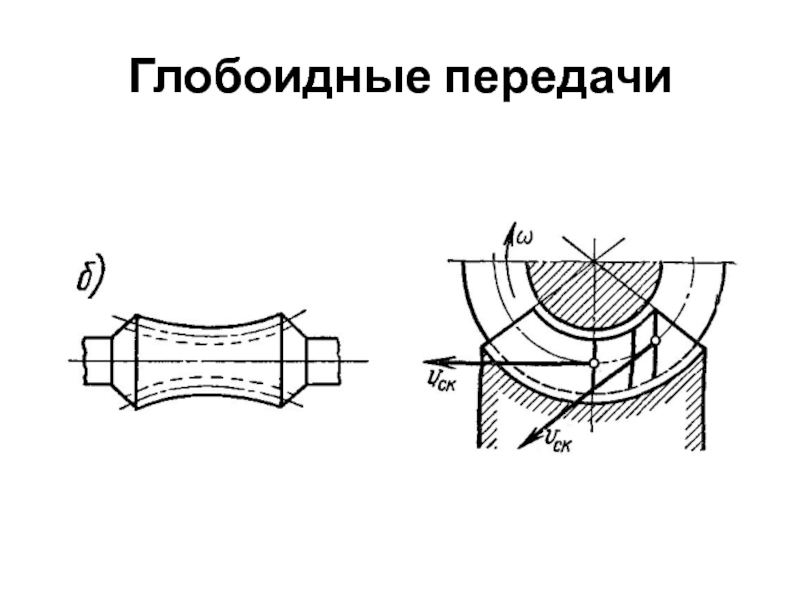

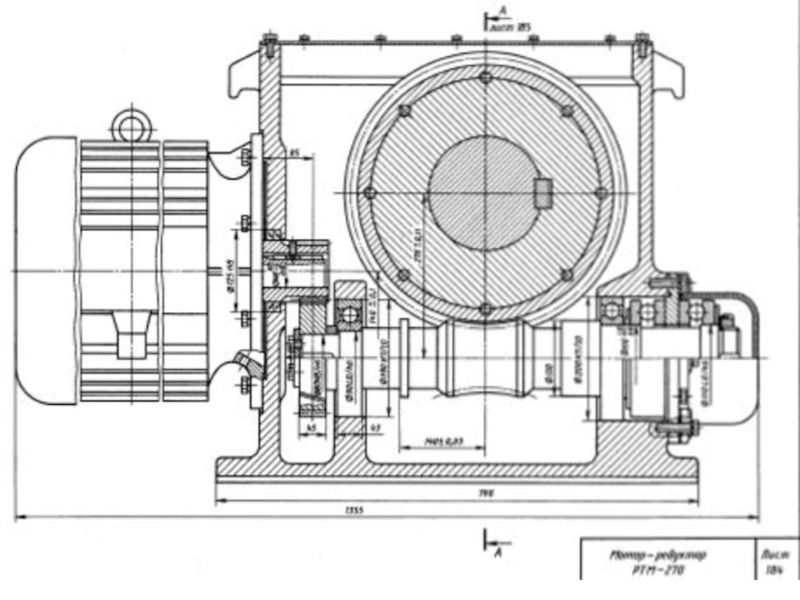

- 15. Глобоидные передачи

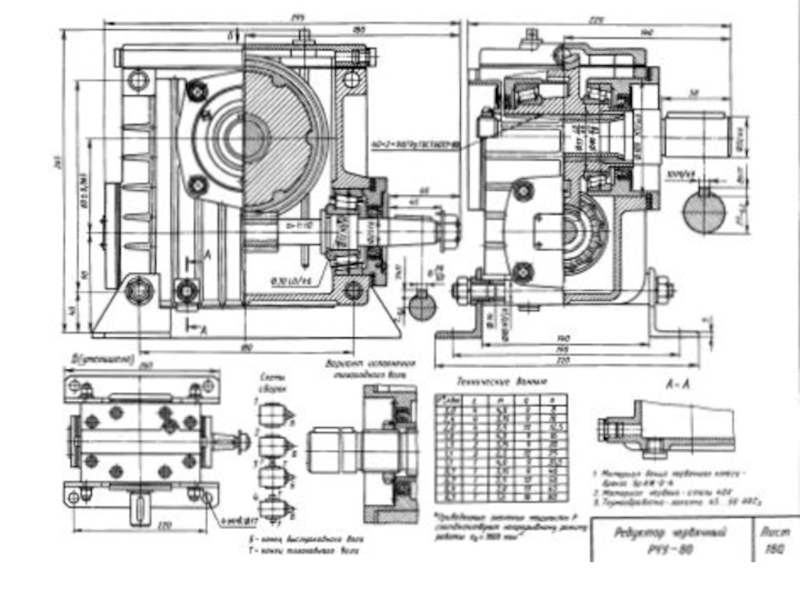

- 16. Слайд 16

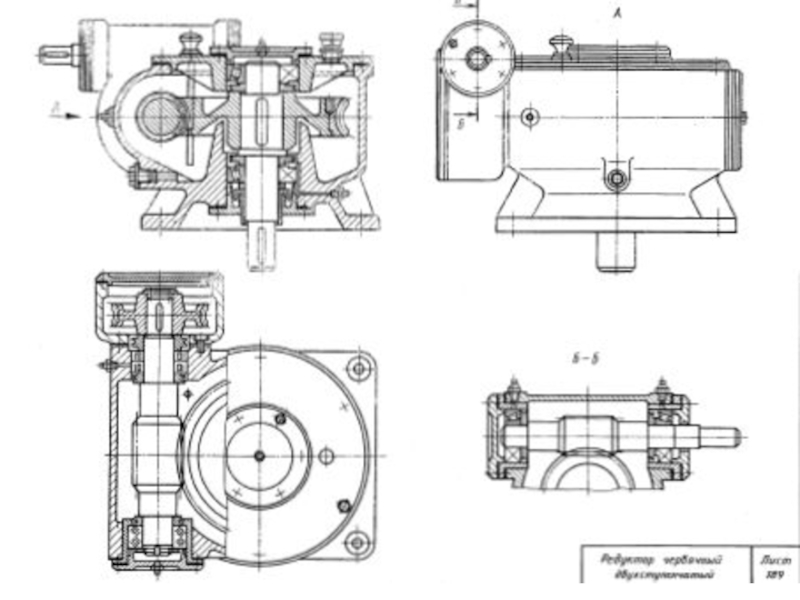

- 17. Слайд 17

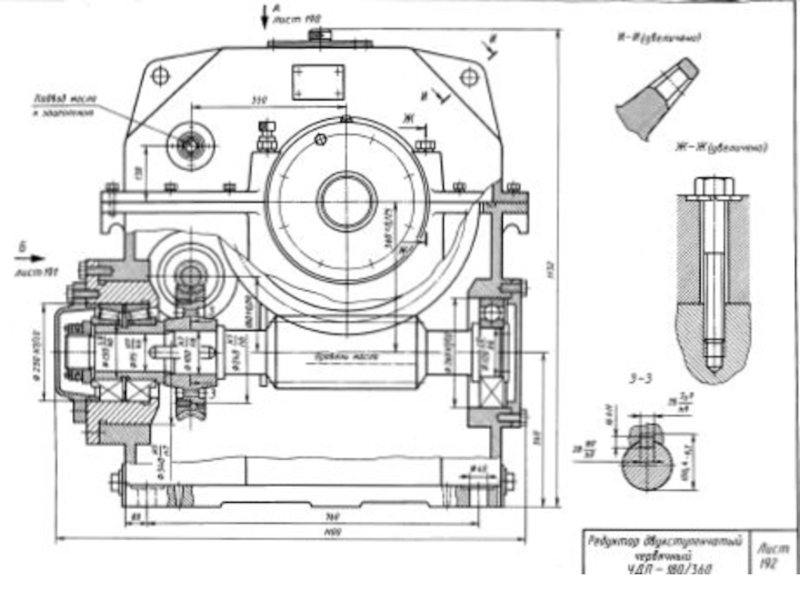

- 18. Слайд 18

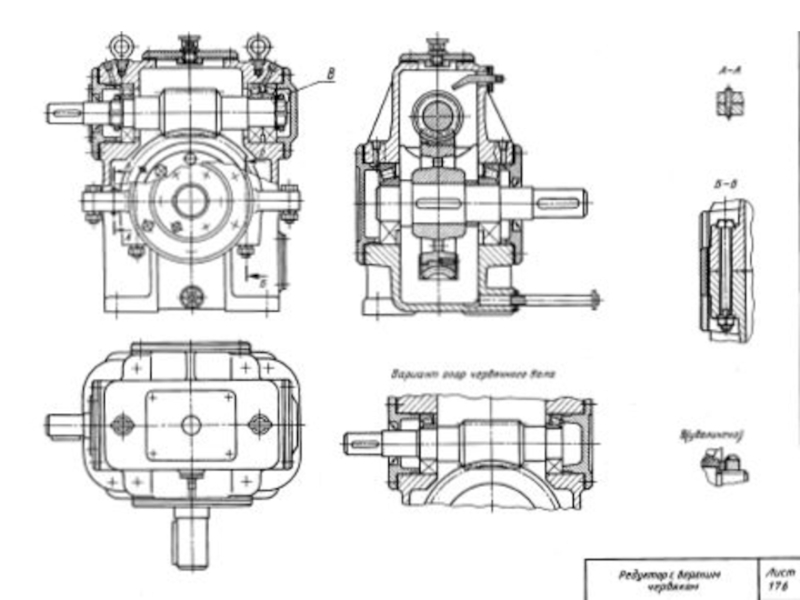

- 19. Слайд 19
- 20. Слайд 20
- 21. Слайд 21
- 22. Слайд 22
- 23. Скачать презентанцию
Цилиндрический(Архимедов) ГлобоидныйВиды червяковПрофиль витковПрямолинейныйКриволинейный(эвольвентный)
Слайды и текст этой презентации

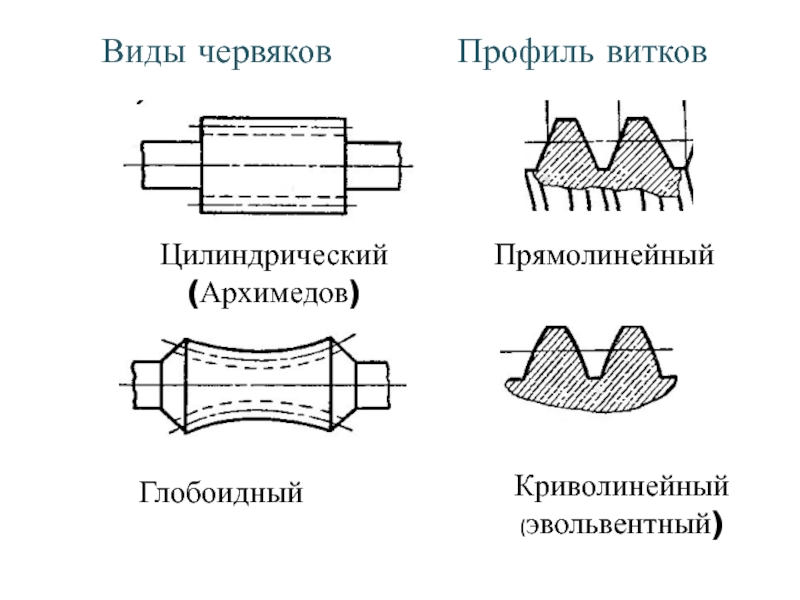

Слайд 2Цилиндрический
(Архимедов)
Глобоидный
Виды червяков
Профиль витков
Прямолинейный
Криволинейный
(эвольвентный)

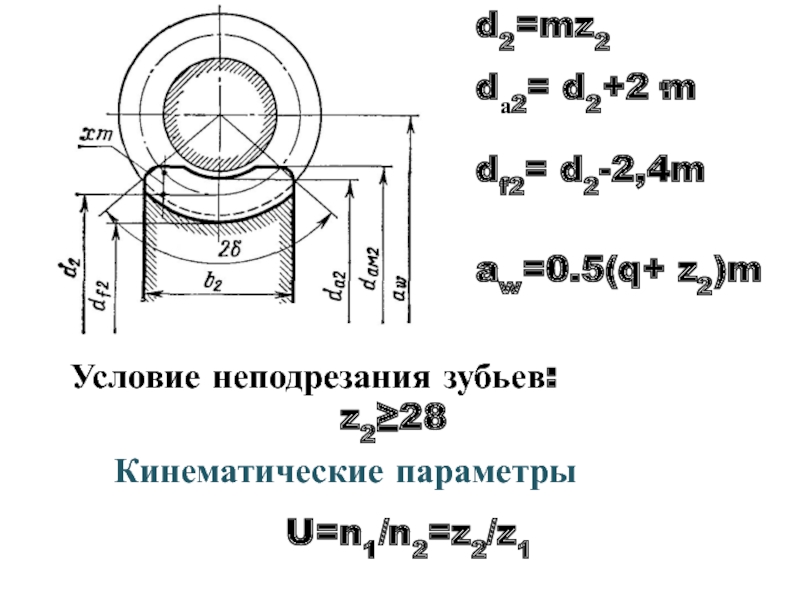

Слайд 4Условие неподрезания зубьев:
z2≥28
d2=mz2
dа2= d2+2·m
df2= d2-2,4m
aw=0.5(q+ z2)m
Кинематические параметры
U=n1/n2=z2/z1

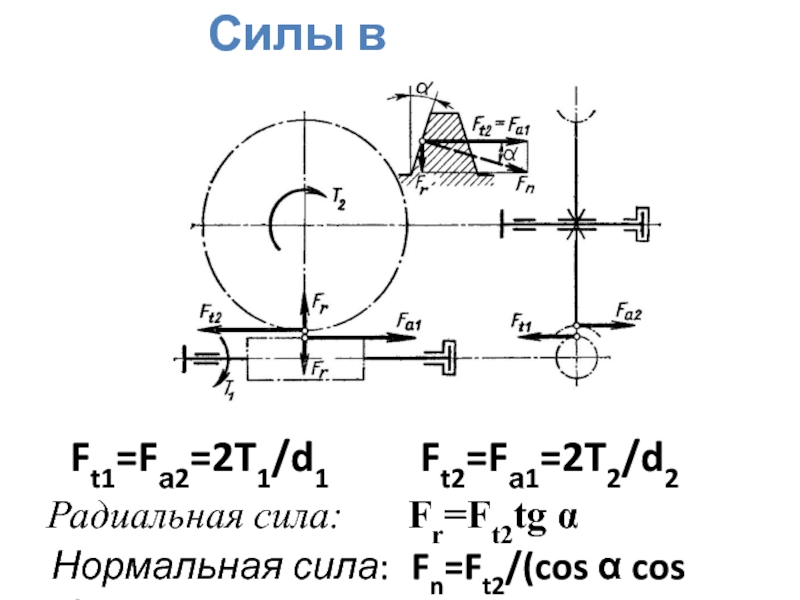

Слайд 7Силы в зацеплении
Ft1=Fа2=2T1/d1
Ft2=Fа1=2T2/d2
Радиальная сила: Fr=Ft2tg α
Нормальная сила: Fn=Ft2/(cos α cos γ)

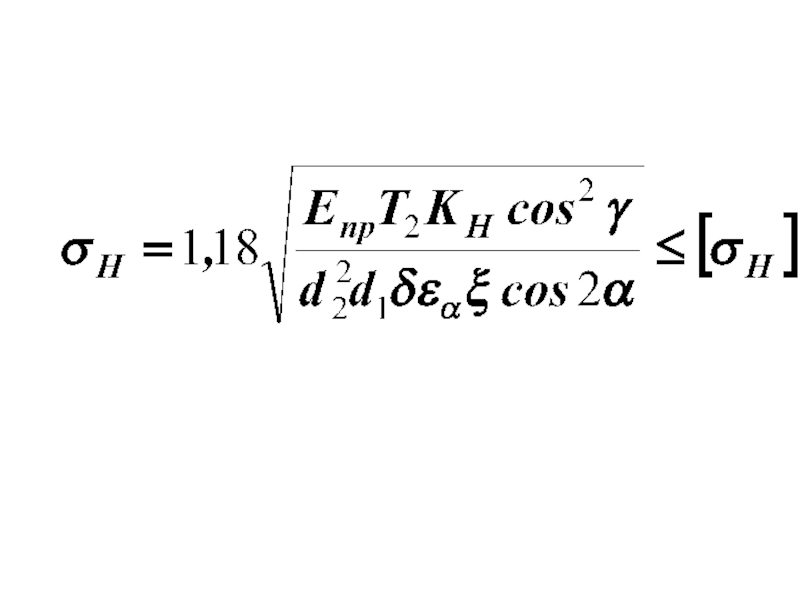

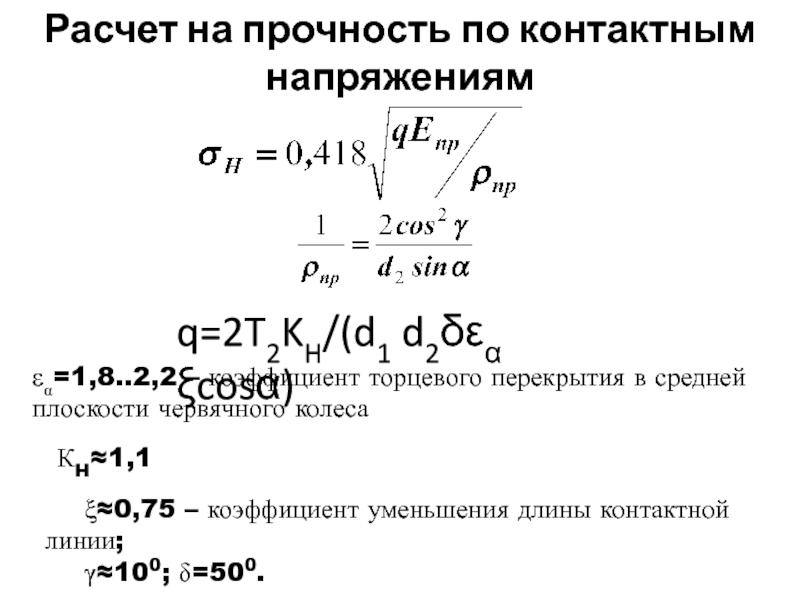

Слайд 8Расчет на прочность по контактным напряжениям
q=2T2KH/(d1 d2δεα ξcosα)
εα=1,8..2,2 – коэффициент
торцевого перекрытия в средней плоскости червячного колеса
длины контактной линии;γ≈100; δ=500.

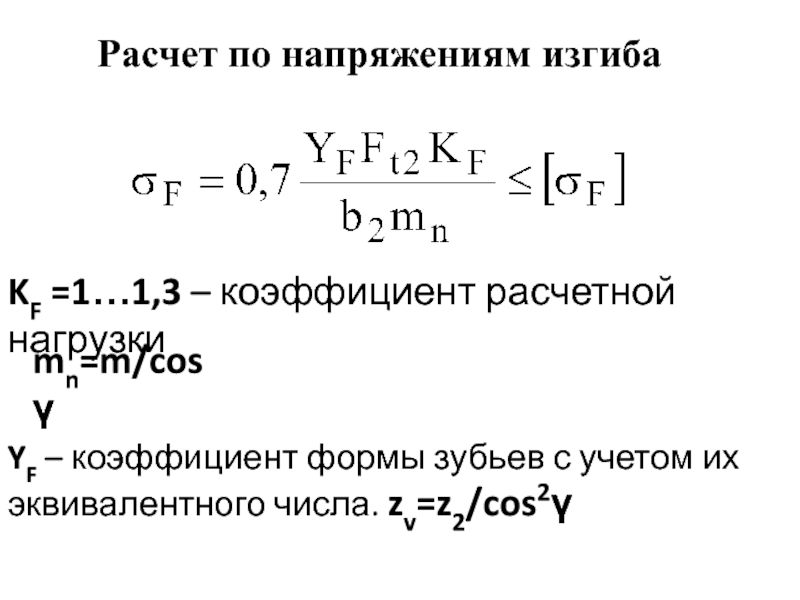

Слайд 11Расчет по напряжениям изгиба
KF =1…1,3 – коэффициент расчетной нагрузки
mn=m/cosγ
YF –
коэффициент формы зубьев с учетом их эквивалентного числа. zv=z2/cos2γ

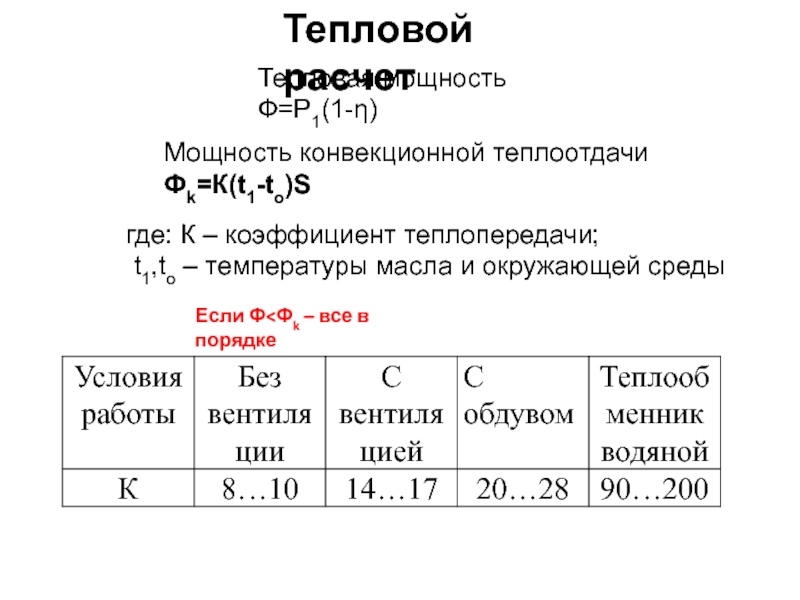

Слайд 12Тепловой расчет
Тепловая мощность
Ф=Р1(1-η)
Мощность конвекционной теплоотдачи
Фk=К(t1-to)S
где: К – коэффициент
теплопередачи;
t1,to – температуры масла и окружающей среды
Если Ф
все в порядке
