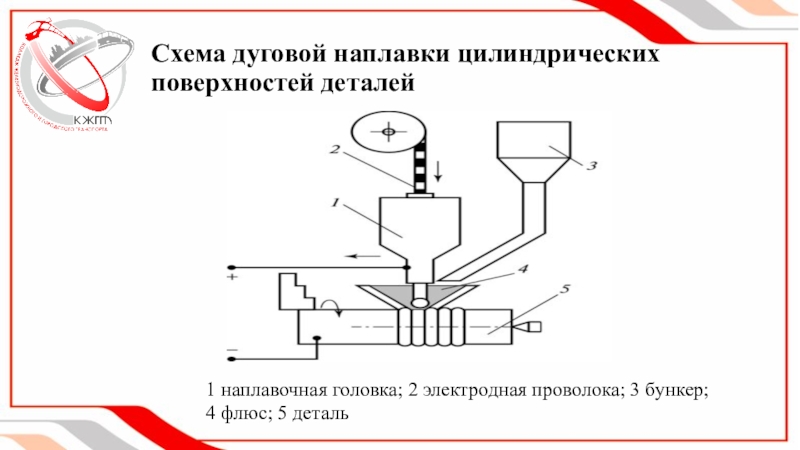

Схема дуговой наплавки цилиндрических поверхностей деталей1 наплавочная головка; 2 электродная проволока; 3 бункер; 4 флюс; 5 деталь

Слайды и текст этой презентации

Слайд 1ДЕПАРТАМЕНТ ОБРАЗОВАНИЯ ГОРОДА МОСКВЫ _______________________________________________________________ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ П Р О Ф Е

С С И О Н А Л Ь Н О

Е О Б Р А З О В А Т Е Л Ь Н О Е У Ч Р Е Ж Д Е Н И Е г о р о д а М о с к в ы КОЛЛЕДЖ ЖЕЛЕЗНОДОРОЖНОГО И ГОРОДСКОГО ТРАНСПОРТА Презентация к диплому: методы восстановления деталей презентацию составил, студент группы 3тэ460 Семенюк В.С.
ДЕПАРТАМЕНТ ОБРАЗОВАНИЯ ГОРОДА МОСКВЫ _______________________________________________________________ ГОСУДАРСТВЕННОЕ  БЮДЖЕТНОЕ П Р О Ф Е С С И О

Слайд 2Схема дуговой наплавки цилиндрических поверхностей деталей
1 наплавочная головка; 2 электродная

проволока; 3 бункер; 4 флюс; 5 деталь

Схема дуговой наплавки цилиндрических поверхностей деталей1 наплавочная головка; 2 электродная проволока; 3 бункер; 4 флюс; 5 деталь

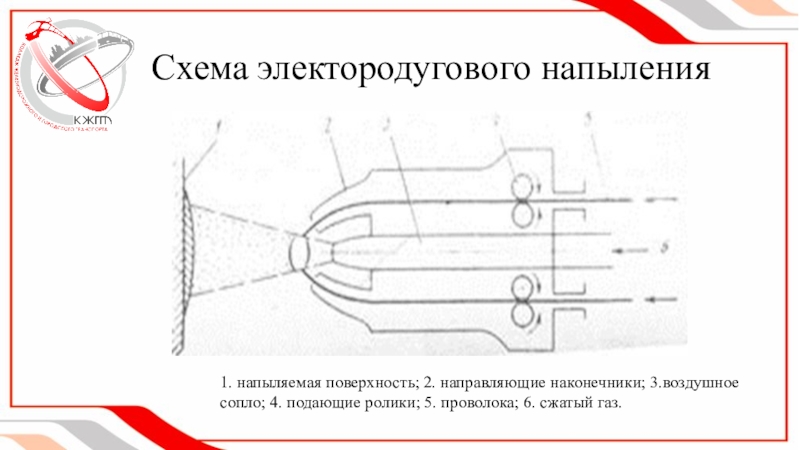

Слайд 3Схема электородугового напыления
1. напыляемая поверхность; 2. направляющие наконечники; 3.воздушное сопло;

4. подающие ролики; 5. проволока; 6. сжатый газ.


Схема электородугового напыления1. напыляемая поверхность; 2. направляющие наконечники; 3.воздушное сопло; 4. подающие ролики; 5. проволока; 6. сжатый

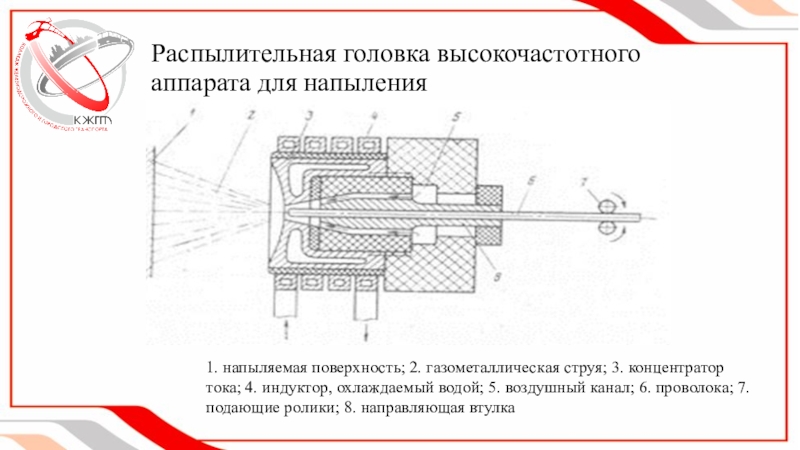

Слайд 4Распылительная головка высокочастотного аппарата для напыления
1. напыляемая поверхность; 2. газометаллическая

струя; 3. концентратор тока; 4. индуктор, охлаждаемый водой; 5. воздушный

канал; 6. проволока; 7. подающие ролики; 8. направляющая втулка

Распылительная головка высокочастотного аппарата для напыления1. напыляемая поверхность; 2. газометаллическая струя; 3. концентратор тока; 4. индуктор, охлаждаемый

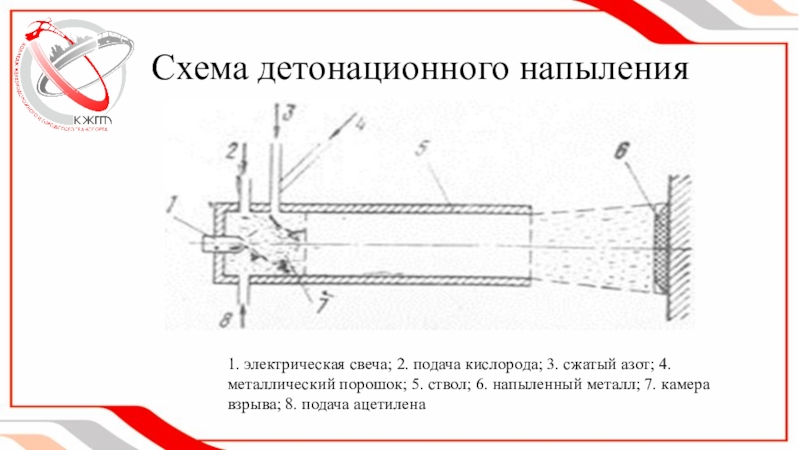

Слайд 5Схема детонационного напыления
1. электрическая свеча; 2. подача кислорода; 3. сжатый

азот; 4. металлический порошок; 5. ствол; 6. напыленный металл; 7.

камера взрыва; 8. подача ацетилена

Схема детонационного напыления1. электрическая свеча; 2. подача кислорода; 3. сжатый азот; 4. металлический порошок; 5. ствол; 6.

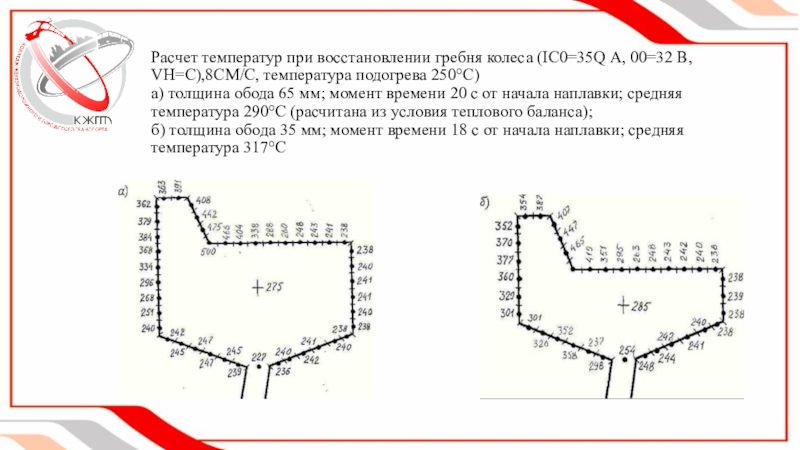

Слайд 6Расчет температур при восстановлении гребня колеса (IC0=35Q А, 00=32 В,

VH=C),8CM/C, температура подогрева 250°С) а) толщина обода 65 мм; момент времени

20 с от начала наплавки; средняя температура 290°С (расчитана из условия теплового баланса); б) толщина обода 35 мм; момент времени 18 с от начала наплавки; средняя температура 317°С
Расчет температур при восстановлении гребня колеса (IC0=35Q А, 00=32 В, VH=C),8CM/C, температура подогрева 250°С) а) толщина обода

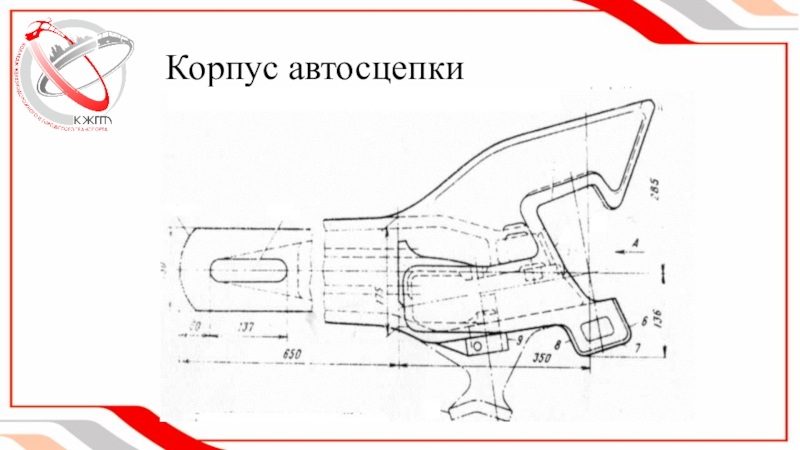

Слайд 7Корпус автосцепки

Корпус автосцепки

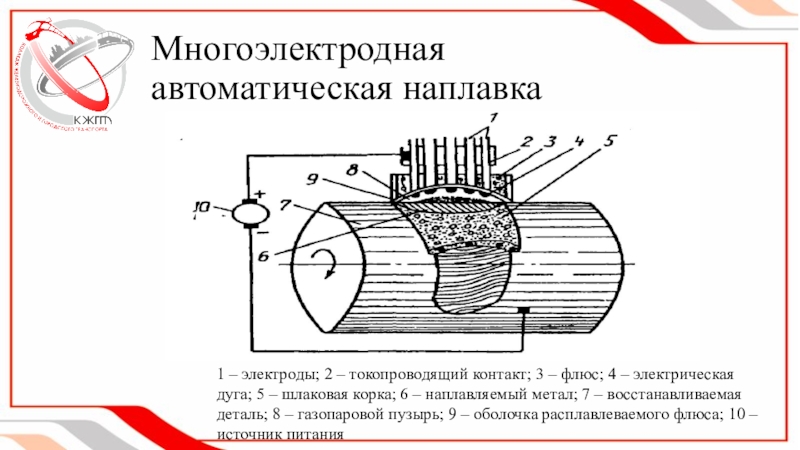

Слайд 8Многоэлектродная автоматическая наплавка
1 – электроды; 2 – токопроводящий контакт; 3

– флюс; 4 – электрическая дуга; 5 – шлаковая корка;

6 – наплавляемый метал; 7 – восстанавливаемая деталь; 8 – газопаровой пузырь; 9 – оболочка расплавлеваемого флюса; 10 – источник питания
Многоэлектродная автоматическая наплавка1 – электроды; 2 – токопроводящий контакт; 3 – флюс; 4 – электрическая дуга; 5

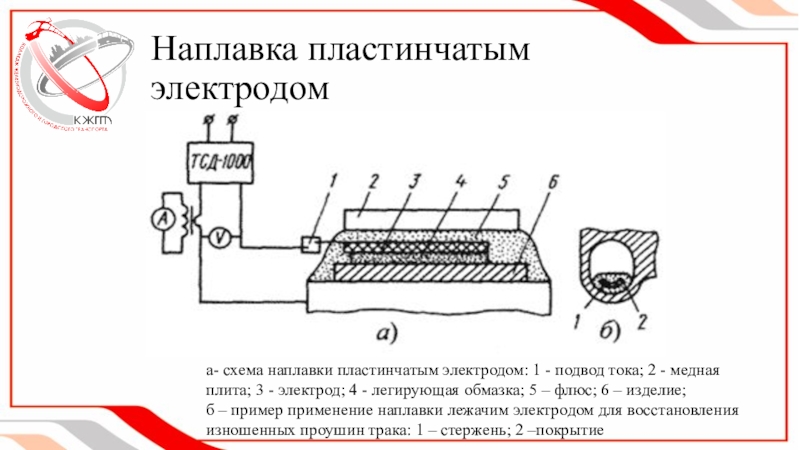

Слайд 9Наплавка пластинчатым электродом
а- схема наплавки пластинчатым электродом: 1 - подвод

тока; 2 - медная плита; 3 - электрод; 4 -

легирующая обмазка; 5 – флюс; 6 – изделие;
б – пример применение наплавки лежачим электродом для восстановления изношенных проушин трака: 1 – стержень; 2 –покрытие
Наплавка пластинчатым электродома- схема наплавки пластинчатым электродом: 1 - подвод тока; 2 - медная плита; 3 -
