Слайд 1Дисциплина
«Источники рентгеновского излучения»
Санкт-Петербургский
Государственный
Электротехнический
Университет (ЛЭТИ)
Кафедра электронных приборов и устройств
Потрахов Николай Николаевич
Слайд 2Лекция 10
Рентгеновские аппараты. Цифровые рентгенодиагностические комплексы
Слайд 3Определение рентгеновского аппарата
Рентгеновский аппарат – совокупность технических средств для получения
и использования рентгеновского излучения.
по назначению: медицинские (рентгенодиагностические, рентгенотерапевтические) и технические
(рентгенодефектоскопия, рентгеновское просвечивание, структурный и спектральный анализ)
по условиям использования: стационарные (для специализированных помещений), передвижные, переносные, для неспециализированных нестационарных условий.
Слайд 4Состав рентгеновского аппарата
Состав аппарата: рентгеновская трубка, высоковольтное питающее устройство, пульт
управления и штативное устройство.
РН - регулятор напряжения (инвертор частоты);
Т - тиристорный коммутатор; ГТ - главный повышающий трансформатор; В - выпрямители; РТ - рентгеновская трубка; РВ - реле времени; ТН - трансформатор накала; БН - блок задания тока накала; БЭ - блок экспонометра; О - объект исследования; РЭ - камера рентгеновского экспонометра; П - пленка;
УРИ - усилитель рентгеновского изображения; ТП - телевизионная передающая матрица.
Слайд 5Состав рентгеновского аппарата

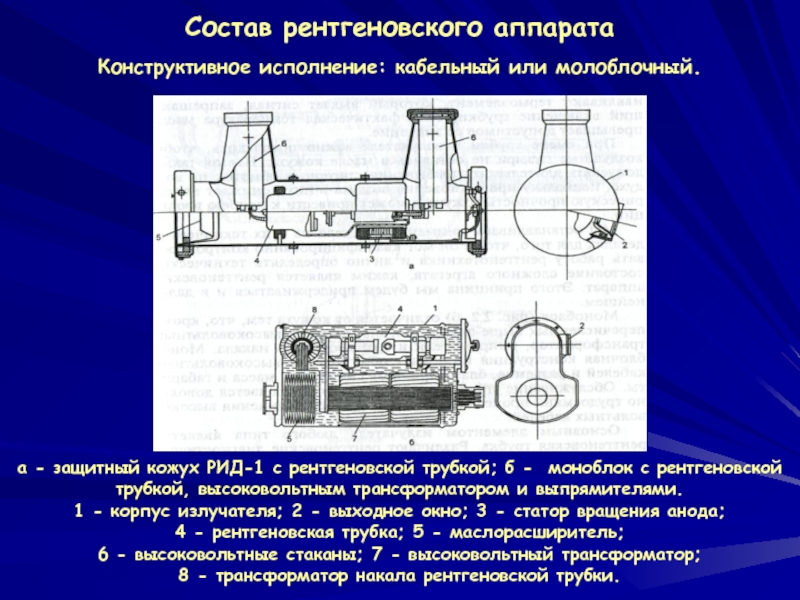

Конструктивное исполнение: кабельный или молоблочный.
а - защитный
кожух РИД-1 с рентгеновской трубкой; б - моноблок с рентгеновской
трубкой, высоковольтным трансформатором и выпрямителями.
1 - корпус излучателя; 2 - выходное окно; 3 - статор вращения анода;
4 - рентгеновская трубка; 5 - маслорасширитель;
6 - высоковольтные стаканы; 7 - высоковольтный трансформатор;
8 - трансформатор накала рентгеновской трубки.
Слайд 6Схемы ВИП
Форма напряжения на рентгеновской трубке и интенсивность рентгеновского излучения
для полуволновой схемы выпрямления.
Vc - напряжение сети; Vрт - напряжение
на трубке; Т - тиристорный контактор; ГТ -главный трансформатор; РТ - рентгеновская трубка;
Jo - интенсивность излучения выходящего излучателя; Jn - интенсивность излучения, прошедшего через объект исследования; t - время.

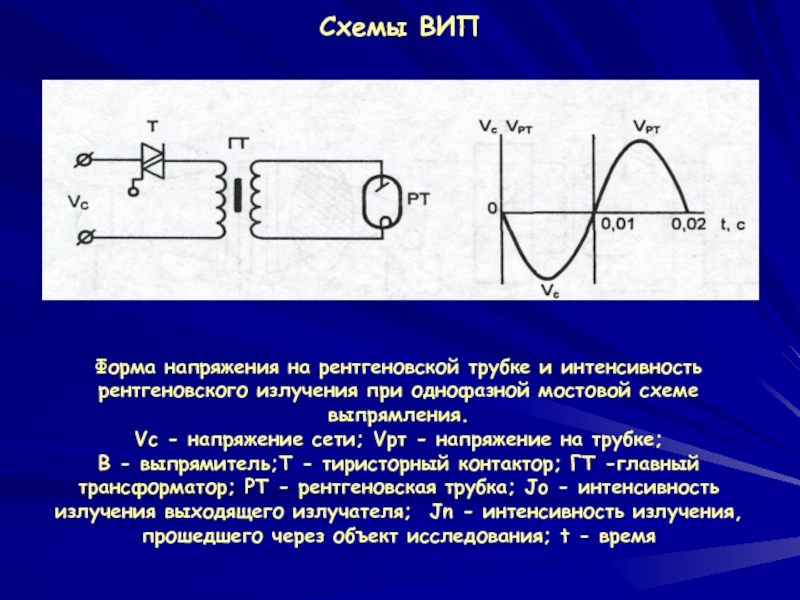

Слайд 7Схемы ВИП
Форма напряжения на рентгеновской трубке и интенсивность рентгеновского излучения
при однофазной мостовой схеме выпрямления.
Vc - напряжение сети; Vрт
- напряжение на трубке;
В - выпрямитель;Т - тиристорный контактор; ГТ -главный трансформатор; РТ - рентгеновская трубка; Jo - интенсивность излучения выходящего излучателя; Jn - интенсивность излучения, прошедшего через объект исследования; t - время
Слайд 8Схемы ВИП
Форма напряжения на рентгеновской трубке и интенсивность рентгеновского излучения
при трехфазной мостовой схеме выпрямления.
Vc - напряжение сети; Vрт
- напряжение на трубке; В - выпрямитель;
Т - тиристорный контактор; ГТ -главный трансформатор;
РТ - рентгеновская трубка; Jo - интенсивность излучения выходящего излучателя; Jn - интенсивность излучения, прошедшего через объект исследования; t - время
Слайд 9Принципиальная электрическая схема РА

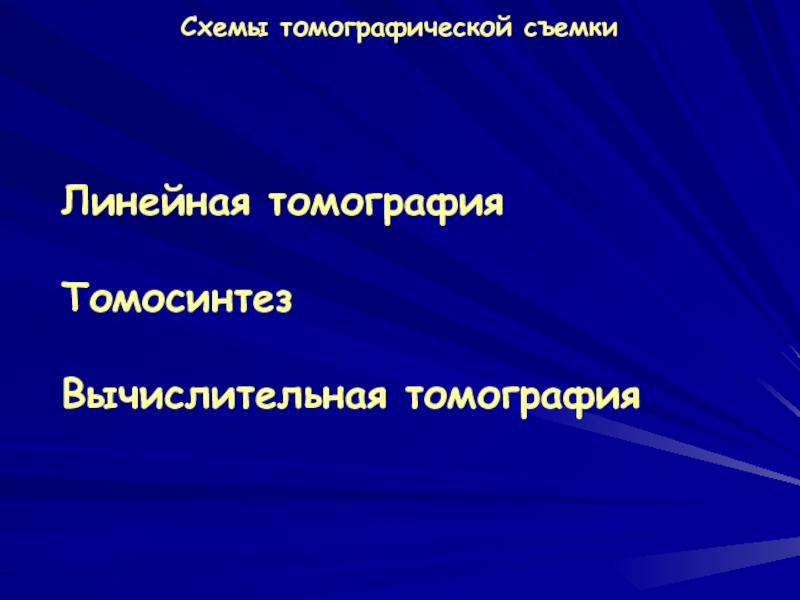

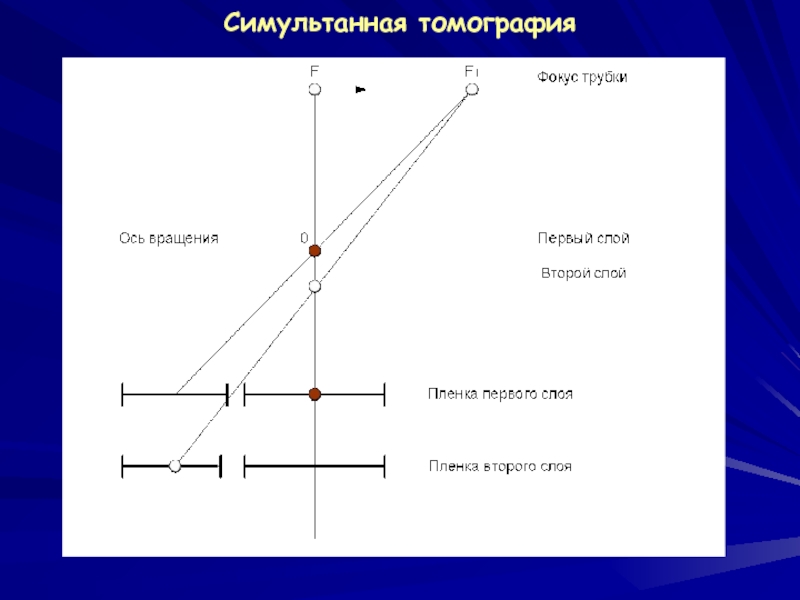

Слайд 10Схемы томографической съемки
Линейная томография
Томосинтез
Вычислительная томография
Слайд 16Микрофокусная рентгеновская
компьютерная томография
Орех (фундук)
Скелетированный
череп кошки
Слайд 17Микрофокусная рентгеновская
компьютерная томография
Слайд 18Технологии получения биомедицинских изображений
Слайд 19Классификация рентгенодиагностической
аппаратуры по назначению
Слайд 20Усилитель рентгеновского изображения позволяет повысить его яркость в несколько тысяч
раз
Слайд 21Рентгенодиагностическая аппаратура

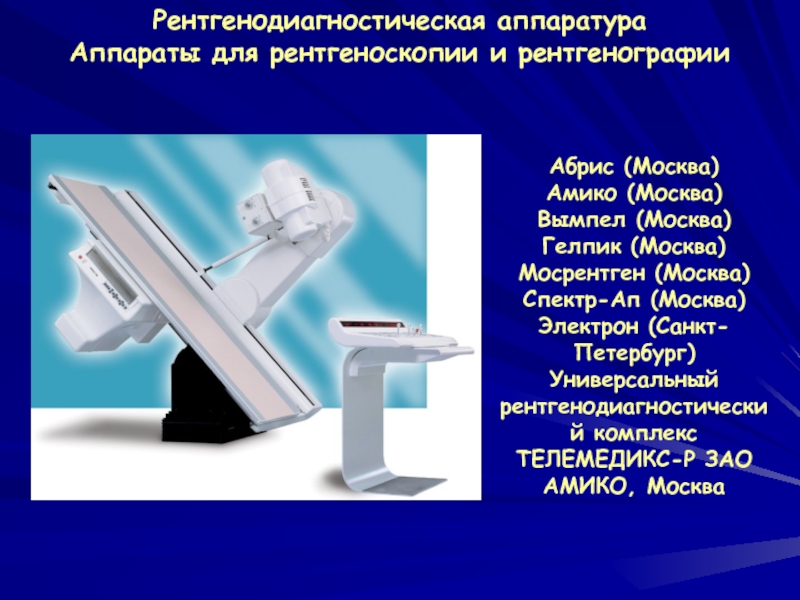

Аппараты для рентгеноскопии и рентгенографии
Абрис (Москва)
Амико (Москва)
Вымпел (Москва)
Гелпик (Москва)
Мосрентген (Москва)
Спектр-Ап (Москва)
Электрон (Санкт-Петербург)
Универсальный рентгенодиагностический комплекс ТЕЛЕМЕДИКС-Р ЗАО АМИКО,
Москва
Слайд 22Рентгенодиагностическая аппаратура

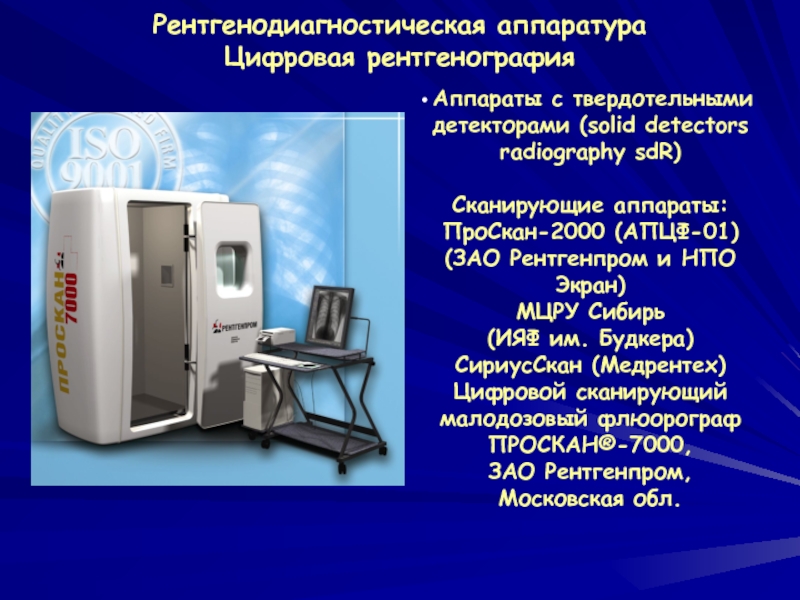

Цифровая рентгенография
Аппараты с твердотельными детекторами (solid detectors radiography
sdR)
Сканирующие аппараты:
ПроСкан-2000 (АПЦФ-01)
(ЗАО Рентгенпром и НПО Экран)
МЦРУ Сибирь
(ИЯФ
им. Будкера)
СириусСкан (Медрентех)
Цифровой сканирующий малодозовый флюорограф
ПРОСКАН®-7000,
ЗАО Рентгенпром,
Московская обл.

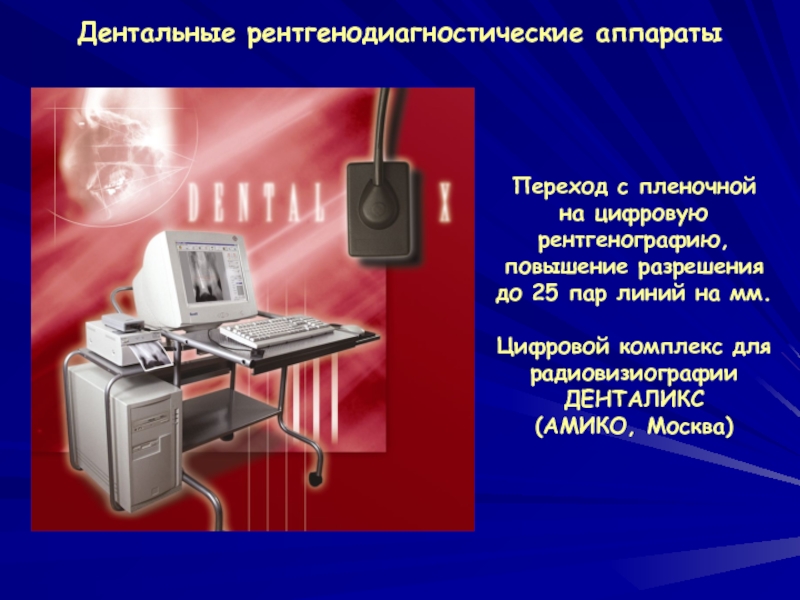

Слайд 23Дентальные рентгенодиагностические аппараты
Переход с пленочной на цифровую рентгенографию, повышение разрешения
до 25 пар линий на мм.
Цифровой комплекс для радиовизиографии ДЕНТАЛИКС
(АМИКО, Москва)
Слайд 24Рентгенодиагностическая аппаратура
Цифровая рентгенография
Рентгенография на стимулируемых люминофорах (computed radiography CR)
Аппараты на ПЗС матрицах (direct digital radiography ddR)
до 3 пар
линий на мм
Ренекс (Новосибирск)
Рентгенпром (Московская обл.)
Электрон (Санкт-Петербург)
Передвижные флюорографические кабинеты ЗАО Рентгенпром на базе шасси Камаз-43114
и ЗИЛ-5301 ЕО «Бычок»
Слайд 25Рентгенодиагностическая аппаратура
Рентгенохирургические аппараты
Абрис (Москва)
Амико (Москва)
Спектр-Ап (Москва)
Электрон (Санкт-Петербург)

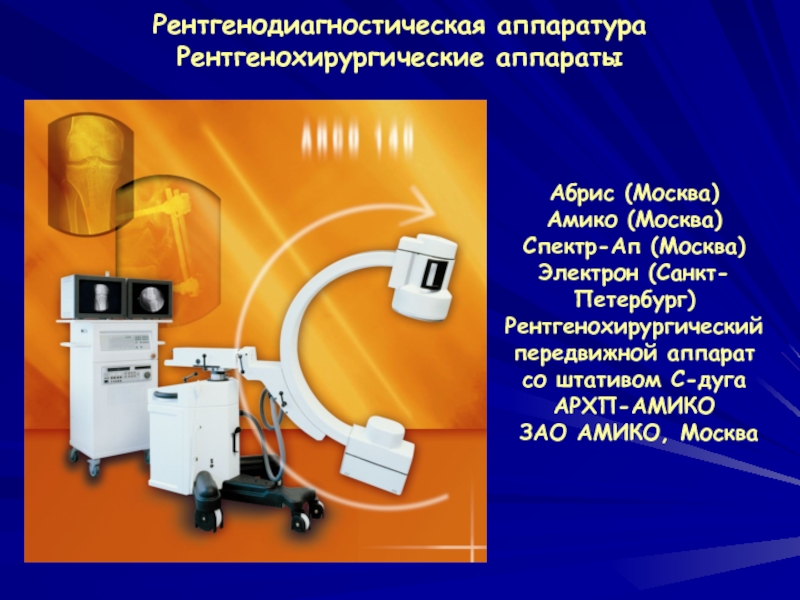

Рентгенохирургический передвижной аппарат со
штативом С-дуга АРХП-АМИКО
ЗАО АМИКО, Москва
Слайд 26Компьютерная томография (КТ)

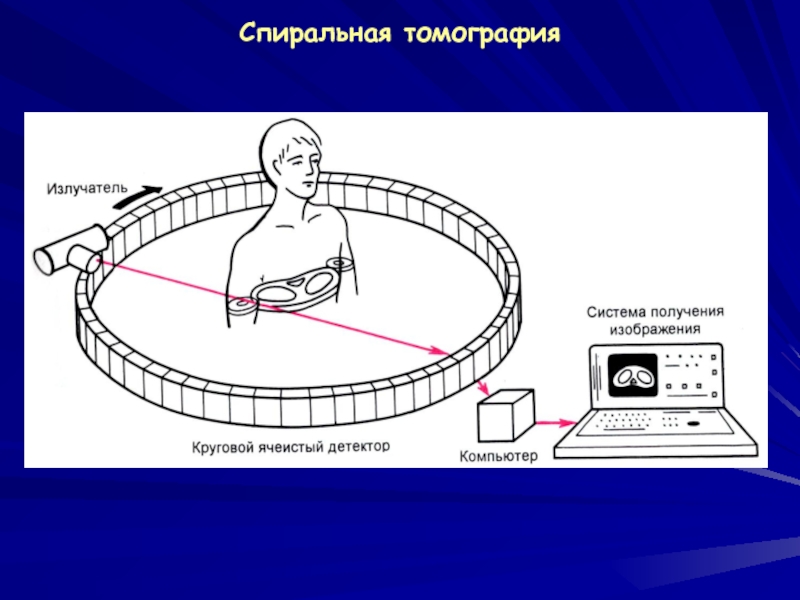

Спиральные компьютерные томографы, состоящие из нескольких систем детекторов,
практически вытеснили однослойные системы. В РФ не разрабатываются и не
выпускаются
