Дисциплина: ОСНОВЫ СПЕЦИАЛЬНОЙ ТЕХНИКИ Обсуждена на заседании кафедры
Содержание
- 1. Дисциплина: ОСНОВЫ СПЕЦИАЛЬНОЙ ТЕХНИКИ Обсуждена на заседании кафедры
- 2. Цель занятия: дать понятие о средствах радиосвязи,
- 3. Учебные вопросы1. Организация связи.2. Устройство радиостанции. Правила радиообмена.
- 4. Список литературы1. Конституция РФ, М., в ред.
- 5. Перед связью ставятся
- 6. Система связи Совокупность узлов и станций связи,
- 7. Виды систем связиРадиосвязь (ВЧ радиосвязь, ОВЧ радиосвязь,
- 8. ОРГАНИЗАЦИЯ СВЯЗИУчебный вопрос № 1
- 9. Требования, предъявляемые к связисвоевременность установления;надежность;пропускная способность;достоверность;скрытность.
- 10. Своевременность установленияСпособность обеспечивать передачу (прием) сообщений в сроки, обусловленные оперативной обстановкой.
- 11. НадежностьСпособность обеспечивать непрерывное управление деятельностью ФСВНГ РФ в любых условиях оперативной обстановки.
- 12. Пропускная способностьВозможность связи обеспечивать своевременность передачи заданных потоков информации.
- 13. ДостоверностьСтепень точности воспроизведения передаваемых сообщений в месте приема.
- 14. СкрытностьСпособность ограничения несанкционированного доступа к схемам организации связи, передаваемой информации и аппаратуре связи.
- 15. ПРОВОДНАЯ СВЯЗЬСИСТЕМА СТАЦИОНАРНОЙ СВЯЗИ, В
- 16. ТЕЛЕФОННАЯ СВЯЗЬ — ДЛЯ ПЕРЕДАЧИ РЕЧЕВЫХ СООБЩЕНИЙ;
- 17. Технические средства проводной связиОКОНЕЧНЫЕ УСТРОЙСТВАТелефонные аппаратыТелеграфные аппаратыФаксимильные
- 18. Основные понятия Радиосвязь – это электросвязь, осуществляемая посредством
- 19. Преимущества радиосвязиВозможность организации связи в любом месте.Оперативность

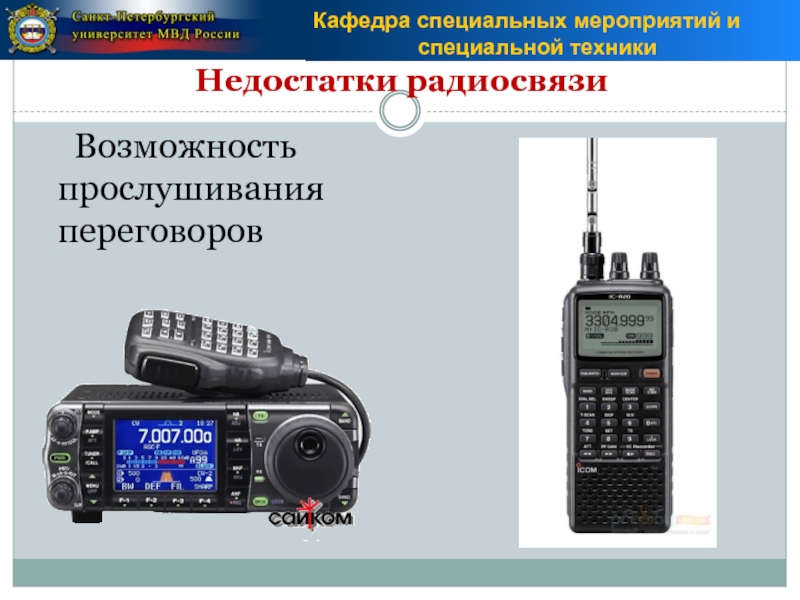

- 20. Недостатки радиосвязи Возможность прослушивания переговоров

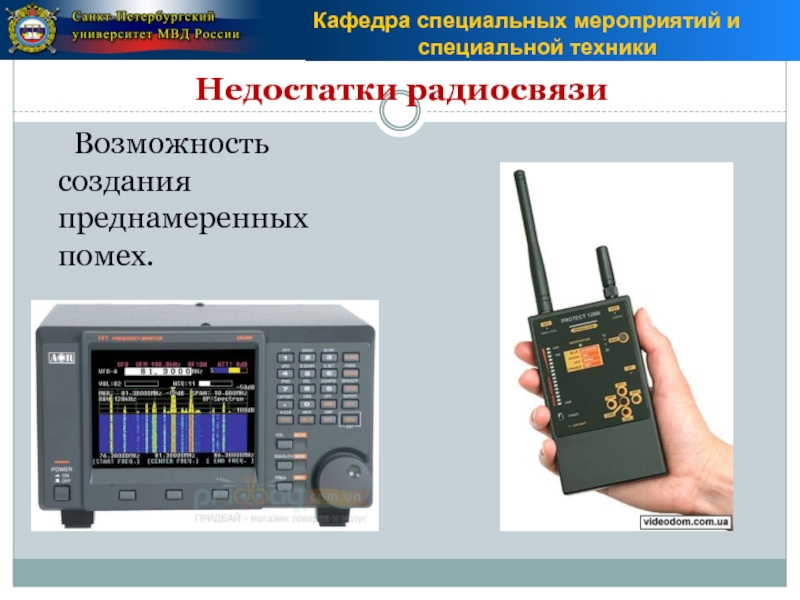

- 21. Недостатки радиосвязи Возможность создания преднамеренных помех.
- 22. Недостатки радиосвязи Зависимость качества и устойчивости радиосвязи от уровня радиопомех в пункте радиосигнала.
- 23. Недостатки радиосвязи Малая пропускная способность – на передачу работает только одна радиостанция.
- 24. Недостатки радиосвязи Зависимость от условий прохождения радиоволн (индустриальные помехи, пересеченность местности)

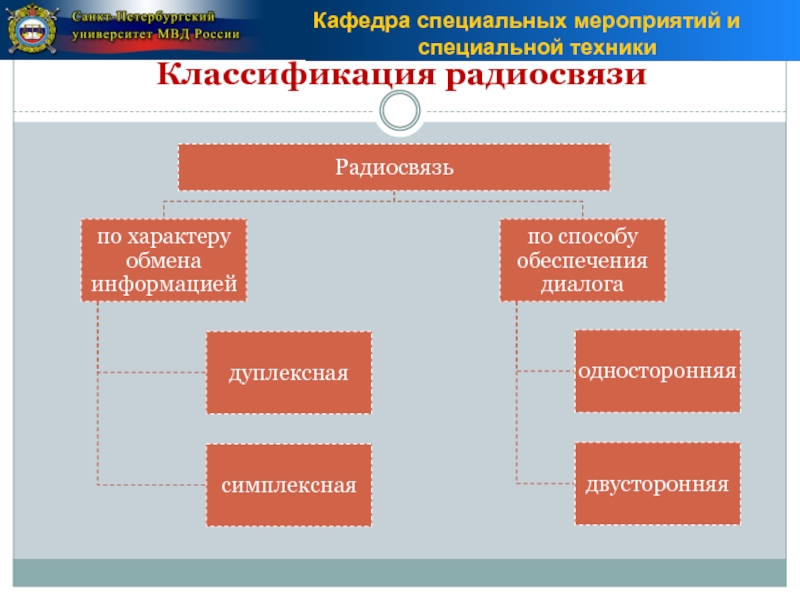

- 25. Классификация радиосвязи
- 26. Односторонняя связь
- 27. Двусторонняя связь

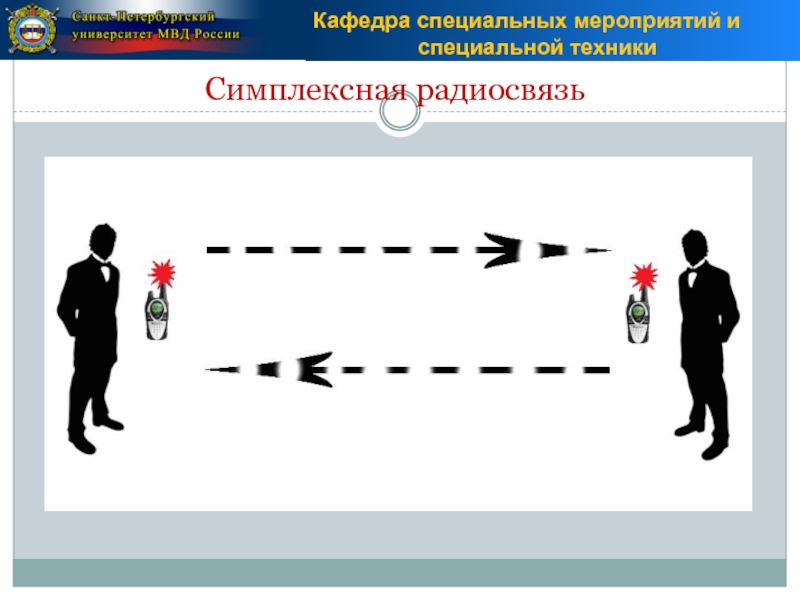

- 28. Симплексная радиосвязь

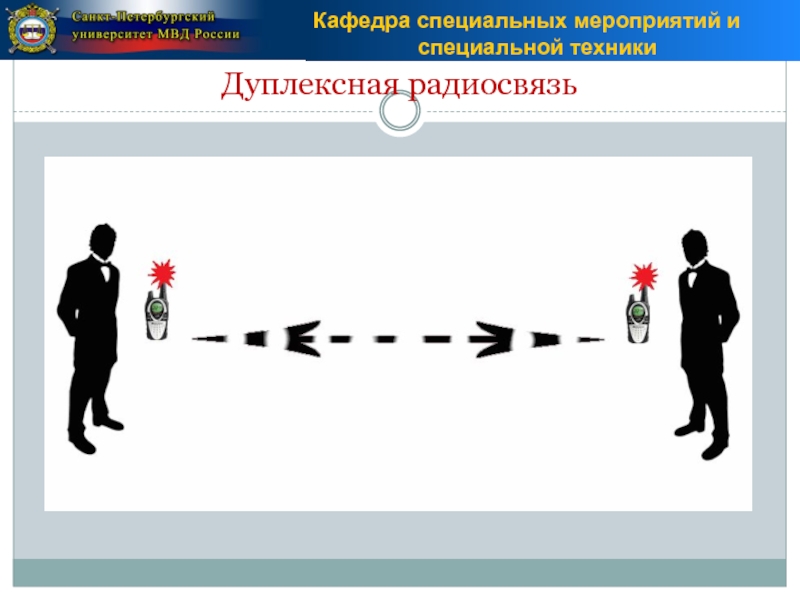

- 29. Дуплексная радиосвязь
- 30. Способы организации радиосвязиРадионаправление – это способ организации
- 31. Достоинства радионаправления: обеспечивает оперативность доведения сообщения до корреспондента, достоверность и скрытность связи
- 32. Недостатки радионаправления: - Большое количество радиосредств (для
- 33. Достоинства радиосети- Экономное расходование радиосредств (одна радиостанция
- 34. Недостатки радиосети- Ограниченная пропускная способность (возможна только
- 35. Радиообмен бывает:Оперативный радиообмен – передача радиограмм, сигналов,
- 36. Способы передачи сообщений:1. Бесквитанционный – это способ
- 37. Виды средств радиосвязи
- 38. Классификация радиостанций Радиостанции, используемые в ОВД подразделяются на четыре группы:СтационарныеМобильныеНосимые4. Скрытоносимые
- 39. Стационарные радиостанции Устанавливаются в помещении ДЧ, обладают наибольшей мощностью передатчика.
- 40. Мобильные радиостанции Устанавливаются на оперативном служебном транспорте

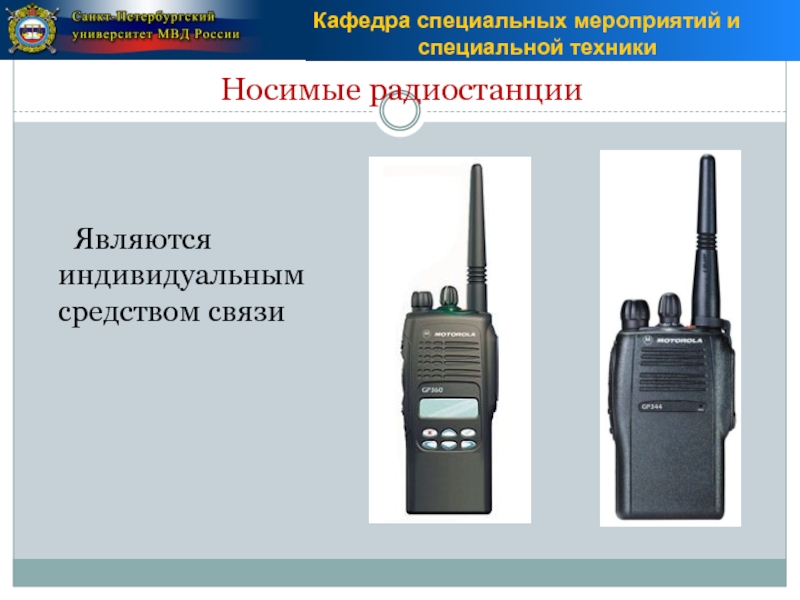

- 41. Носимые радиостанции Являются индивидуальным средством связи
- 42. Дальность приема-передачиДальность связи зависит от типа используемой радиостанции
- 43. Факторы, влияющие на дальность связи:Внутренние:Степень заряженности аккумуляторов.
- 44. Факторы, влияющие на дальность связи:Внешние:Рельефная поверхность (овраги,
- 45. Устройство радиостанции
- 46. Составные части радиостанцииИсточник питанияАнтенное устройствоПриемное устройство (приемник)Передающее устройство (передатчик)Переговорное устройство
- 47. СХЕМА РАДИОСТАНЦИИ
- 48. Порядок работы на радиостанцииСтационарные радиостанции – имеют
- 49. Спутниковые системыСистемы глобального позиционированияСотовые системыПейджинговые системы Комбинированные системы связи дополнительная информация по теме занятия
- 50. Спутниковые системы связи Вид радиосвязи, осно-ванный на использо-вании искусственных спутников земли.
- 51. Организация спутниковой связи
- 52. Система глобального позиционирования Система GPS позволяет в любом
- 53. Сотовые системы связи Вид мобильной связи, в основе которого лежит сотовая сеть.

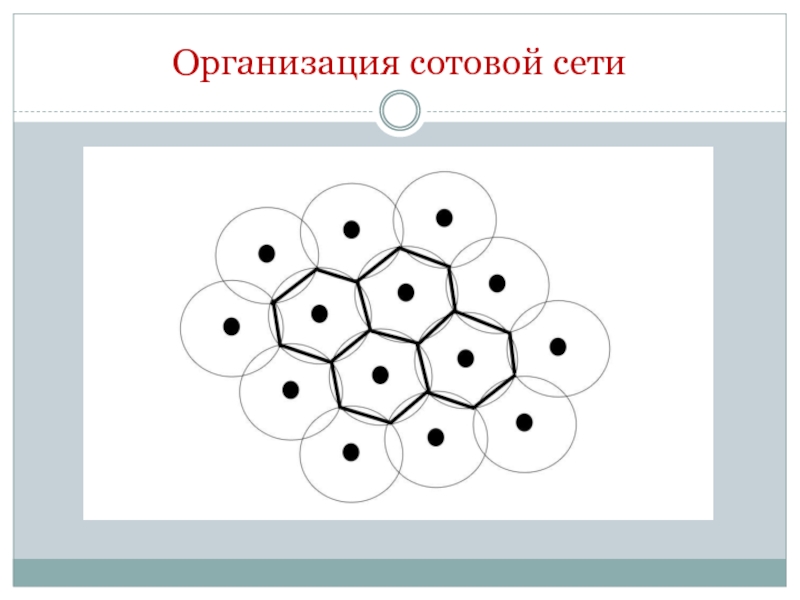

- 54. Организация сотовой сети

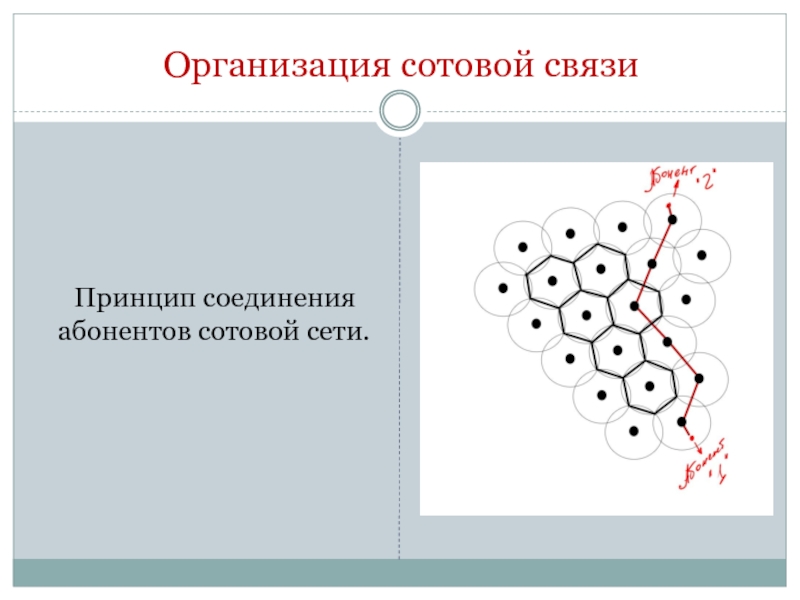

- 55. Организация сотовой связи Принцип соединения абонентов сотовой сети.

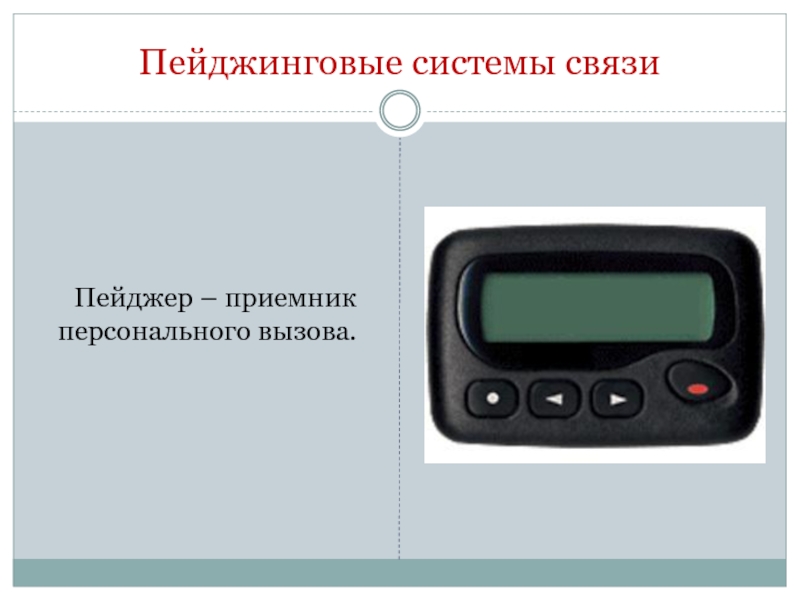

- 56. Пейджинговые системы связи Пейджер – приемник персонального вызова.

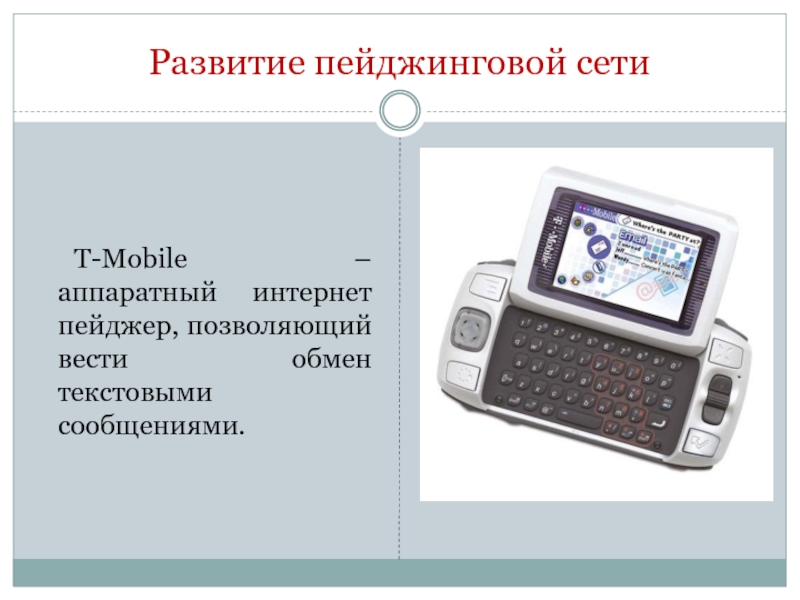

- 57. Развитие пейджинговой сети T-Mobile – аппаратный интернет пейджер, позволяющий вести обмен текстовыми сообщениями.

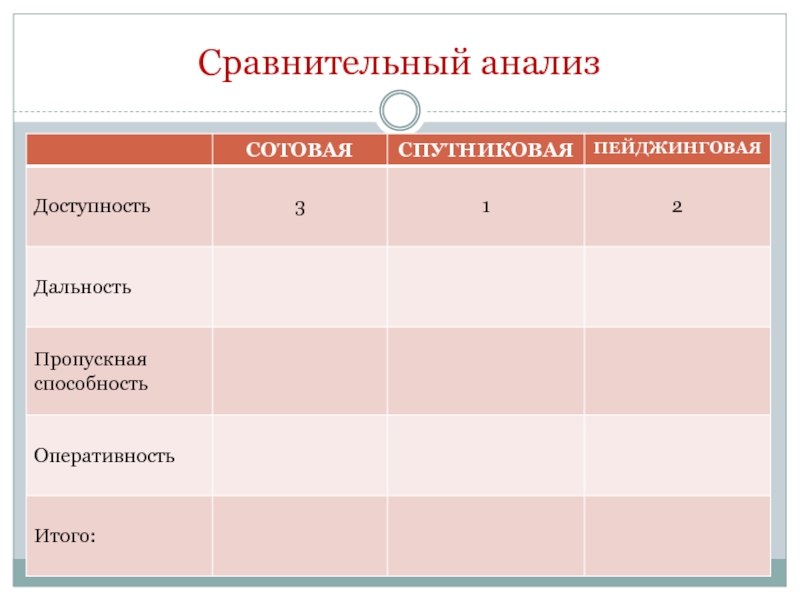

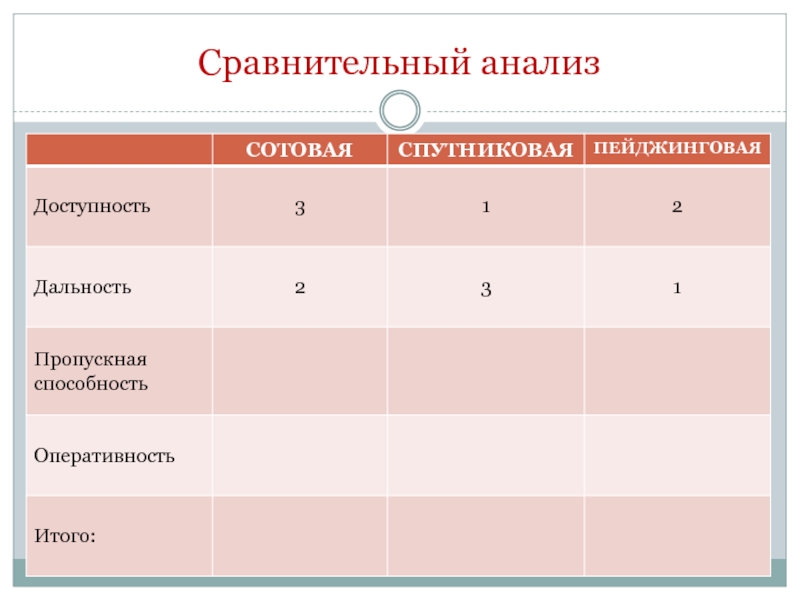

- 58. Сравнительный анализ
- 59. Сравнительный анализ

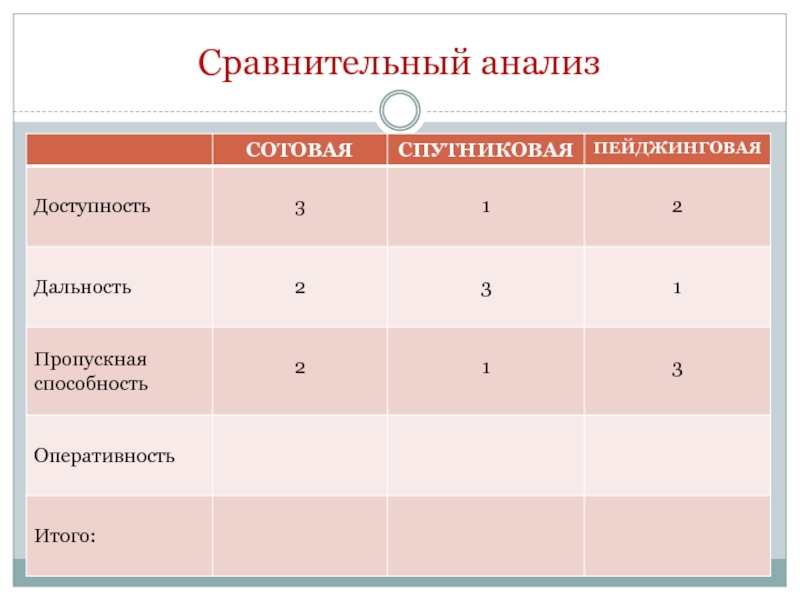

- 60. Сравнительный анализ
- 61. Сравнительный анализ
- 62. Сравнительный анализ

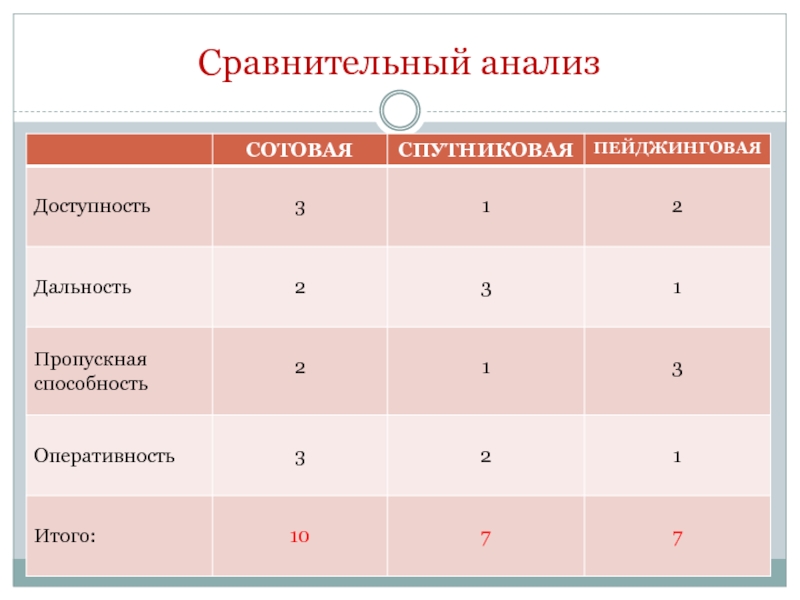

- 63. Сравнительный анализ
- 64. ОТВЕТИТЬ НА ВОПРОСЫ:КАКИЕ ТРЕБОВАНИЯ ПРЕДЪЯВЛЯЮТСЯ В РАДИОСВЯЗИ
- 65. СПАСИБО ЗА ВНИМАНИЕ !
- 66. Скачать презентанцию
Цель занятия: дать понятие о средствах радиосвязи, используемые в ОВД.Мотив изучения темы: Для успешной работы на территории региона сотрудники должны правильно пользоваться средства радиосвязи и соблюдать правила радиообмена. Тема № 1.2
Слайды и текст этой презентации
Слайд 1
Дисциплина:
«ОСНОВЫ СПЕЦИАЛЬНОЙ ТЕХНИКИ»
Обсуждена на заседании кафедры СМиСТ, протокол №_
от ______2017г.

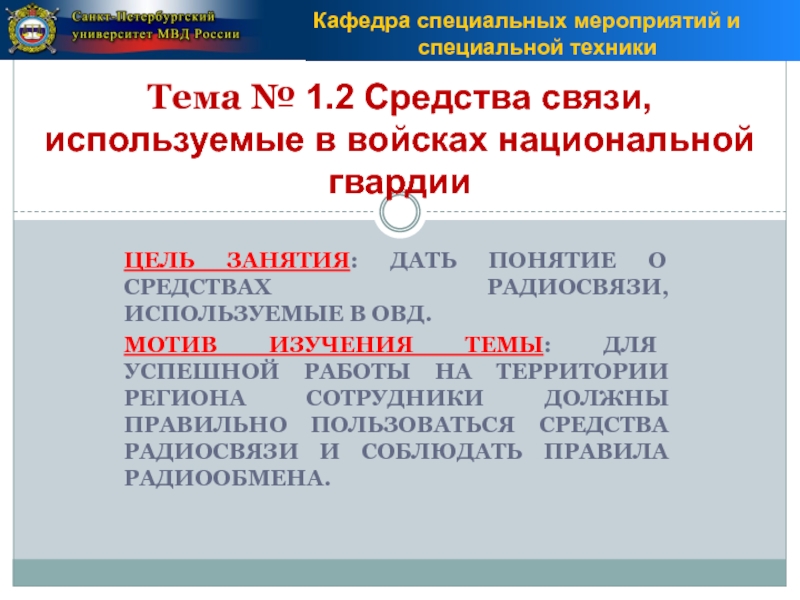

Слайд 2Цель занятия: дать понятие о средствах радиосвязи, используемые в ОВД.
Мотив
изучения темы: Для успешной работы на территории региона сотрудники должны
правильно пользоваться средства радиосвязи и соблюдать правила радиообмена.Тема № 1.2 Средства связи, используемые в войсках национальной гвардии

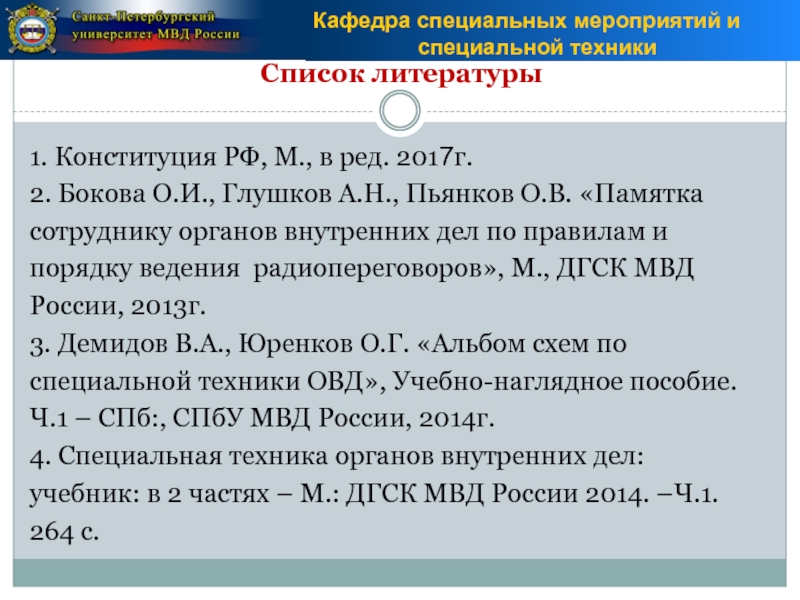

Слайд 4Список литературы
1. Конституция РФ, М., в ред. 2017г.
2. Бокова О.И.,
Глушков А.Н., Пьянков О.В. «Памятка
сотруднику органов внутренних дел по правилам
ипорядку ведения радиопереговоров», М., ДГСК МВД
России, 2013г.
3. Демидов В.А., Юренков О.Г. «Альбом схем по
специальной техники ОВД», Учебно-наглядное пособие.
Ч.1 – СПб:, СПбУ МВД России, 2014г.
4. Специальная техника органов внутренних дел:
учебник: в 2 частях – М.: ДГСК МВД России 2014. –Ч.1.
264 с.

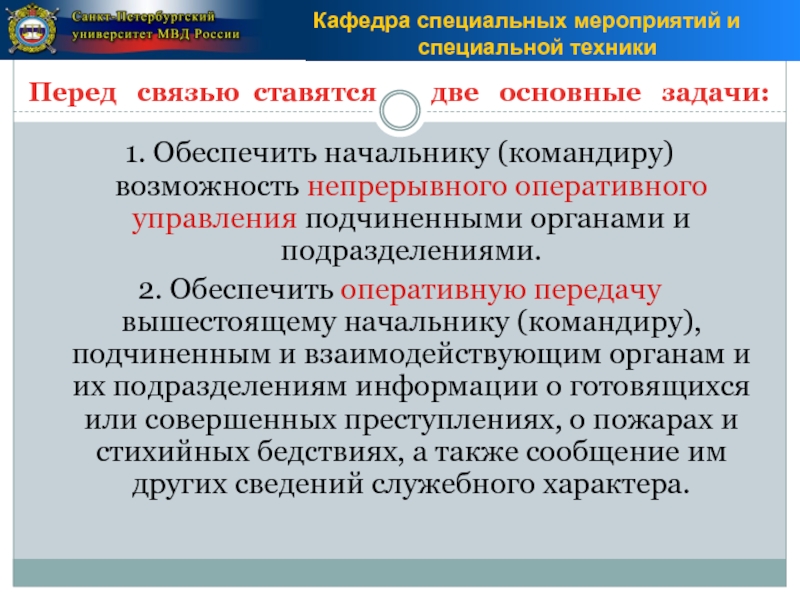

Слайд 5Перед связью ставятся две основные
задачи:
1. Обеспечить начальнику (командиру) возможность непрерывного оперативного управления подчиненными
органами и подразделениями.2. Обеспечить оперативную передачу вышестоящему начальнику (командиру), подчиненным и взаимодействующим органам и их подразделениям информации о готовящихся или совершенных преступлениях, о пожарах и стихийных бедствиях, а также сообщение им других сведений служебного характера.

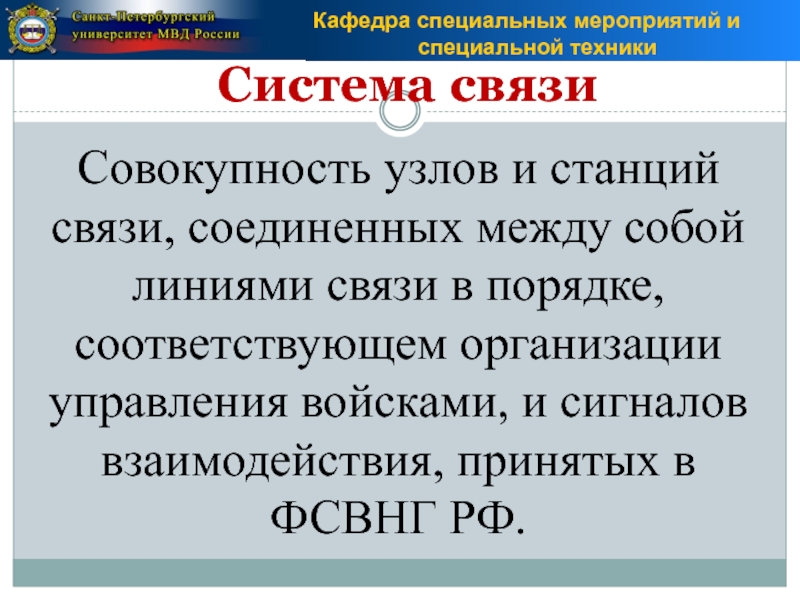

Слайд 6Система связи
Совокупность узлов и станций связи, соединенных между собой
линиями связи в порядке, соответствующем организации управления войсками, и сигналов
взаимодействия, принятых в ФСВНГ РФ.

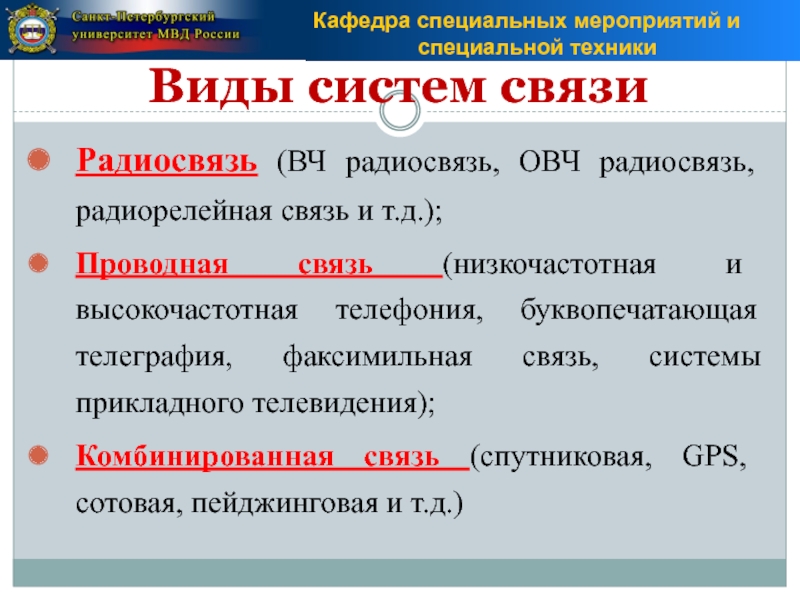

Слайд 7Виды систем связи
Радиосвязь (ВЧ радиосвязь, ОВЧ радиосвязь, радиорелейная связь и
т.д.);
Проводная связь (низкочастотная и высокочастотная телефония, буквопечатающая телеграфия, факсимильная связь,
системы прикладного телевидения); Комбинированная связь (спутниковая, GPS, сотовая, пейджинговая и т.д.)

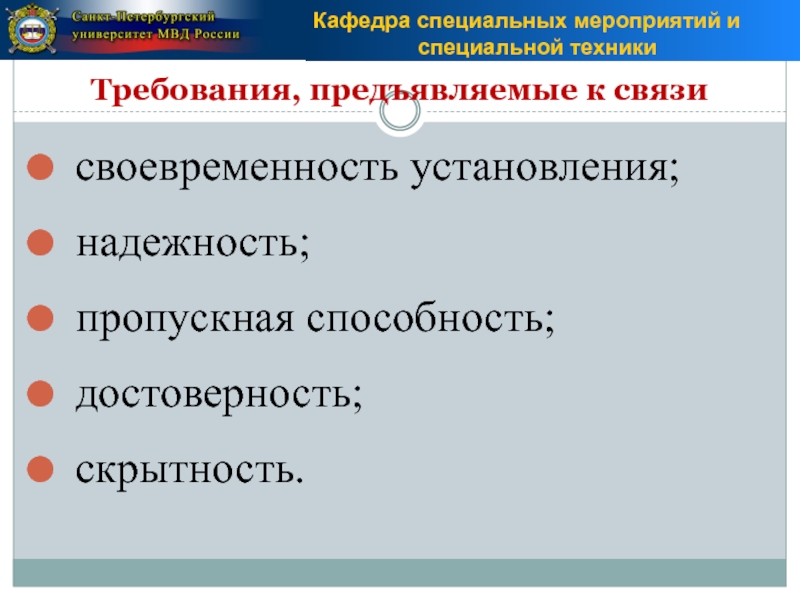

Слайд 9Требования, предъявляемые к связи
своевременность установления;
надежность;
пропускная способность;
достоверность;
скрытность.

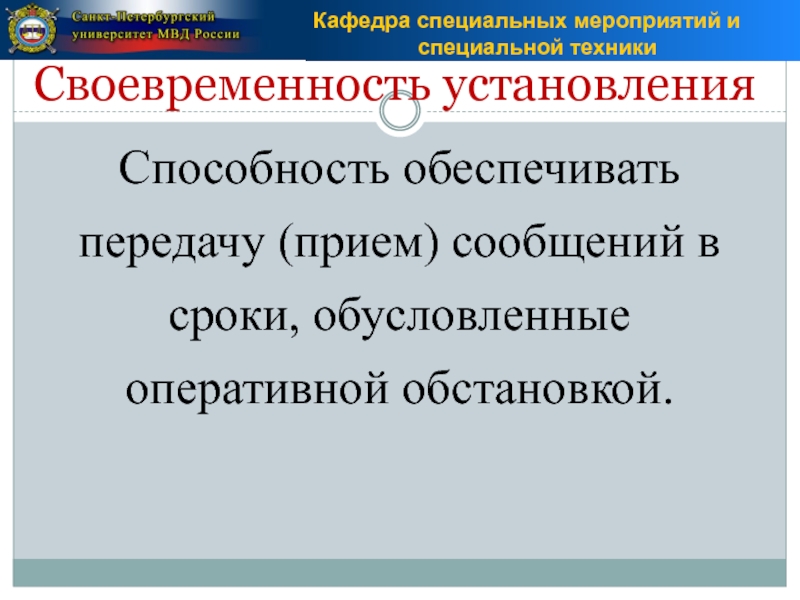

Слайд 10Своевременность установления
Способность обеспечивать передачу (прием) сообщений в сроки, обусловленные оперативной
обстановкой.

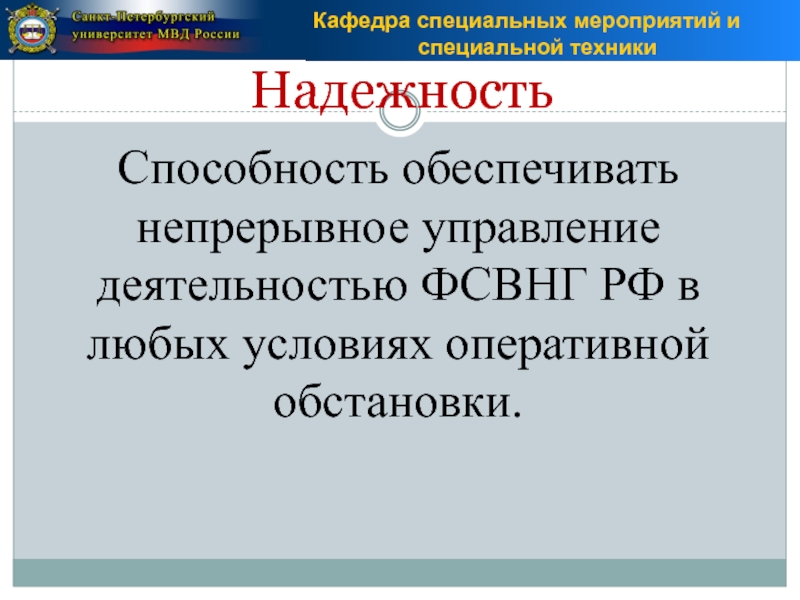

Слайд 11Надежность
Способность обеспечивать непрерывное управление деятельностью ФСВНГ РФ в любых условиях
оперативной обстановки.

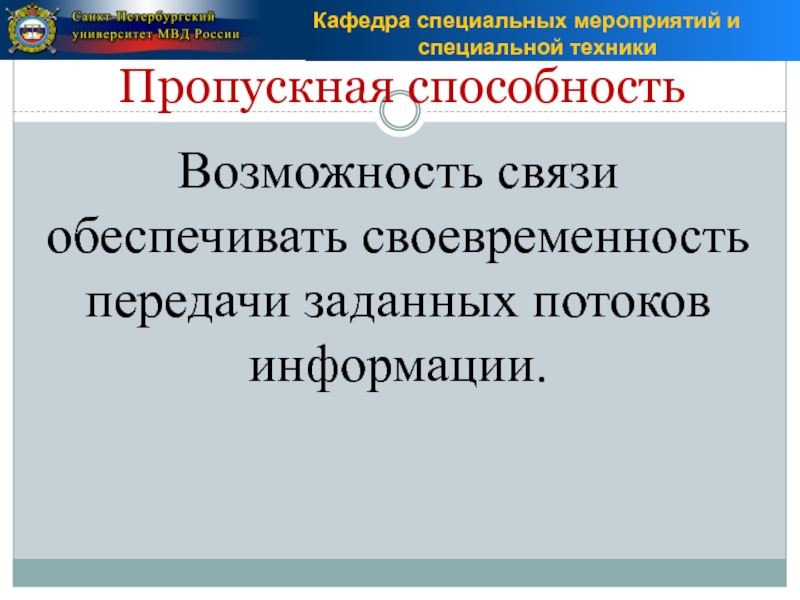

Слайд 12Пропускная способность
Возможность связи обеспечивать своевременность передачи заданных потоков информации.

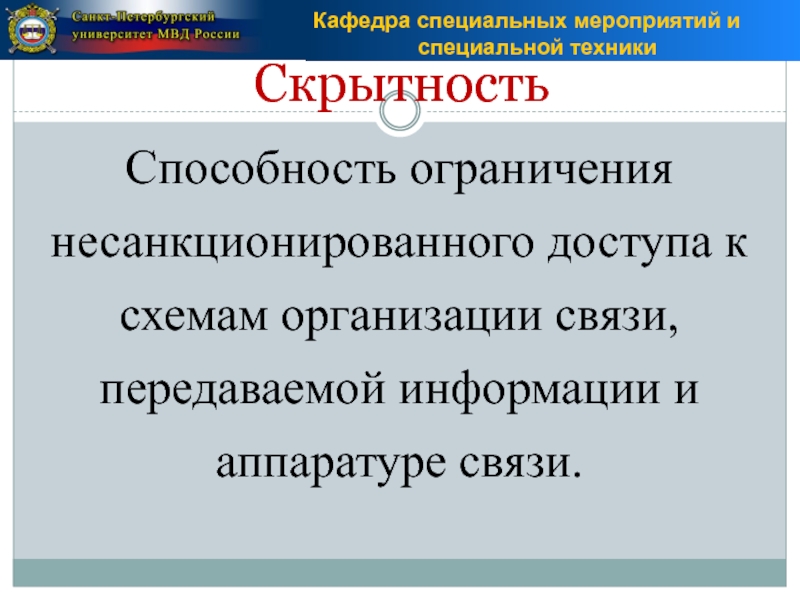

Слайд 14Скрытность
Способность ограничения несанкционированного доступа к схемам организации связи, передаваемой информации
и аппаратуре связи.

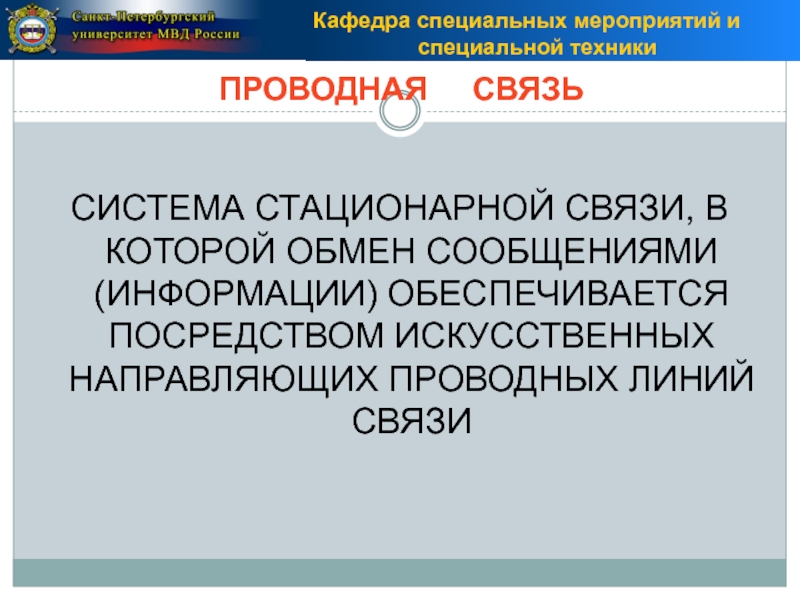

Слайд 15ПРОВОДНАЯ СВЯЗЬ
СИСТЕМА СТАЦИОНАРНОЙ СВЯЗИ, В КОТОРОЙ ОБМЕН СООБЩЕНИЯМИ
(ИНФОРМАЦИИ) ОБЕСПЕЧИВАЕТСЯ ПОСРЕДСТВОМ ИСКУССТВЕННЫХ НАПРАВЛЯЮЩИХ ПРОВОДНЫХ ЛИНИЙ СВЯЗИ
Слайд 16ТЕЛЕФОННАЯ СВЯЗЬ — ДЛЯ ПЕРЕДАЧИ РЕЧЕВЫХ СООБЩЕНИЙ;
ТЕЛЕГРАФНАЯ СВЯЗЬ —
ДЛЯ ПЕРЕДАЧИ ЦИФР, БУКВ И СИМВОЛОВ.
ФАКСИМИЛЬНАЯ СВЯЗЬ — ДЛЯ
ПЕРЕДАЧИ ГРАФИЧЕСКОЙ ИНФОРМАЦИИ (РИСУНКОВ, ТЕКСТОВ, КАРТ, ЧЕРТЕЖЕЙ);КОМПЬЮТЕРНАЯ СВЯЗЬ — ОБЕСПЕЧИВАЕТ ОБМЕН СООБЩЕНИЯМИ МЕЖДУ ЭВМ В ИНФОРМАЦИОННЫХ, ВЫЧИСЛИТЕЛЬНЫХ СИСТЕМАХ И СИСТЕМАХ АВТОМАТИЗИРОВАННОГО УПРАВЛЕНИЯ.
Виды проводной связи

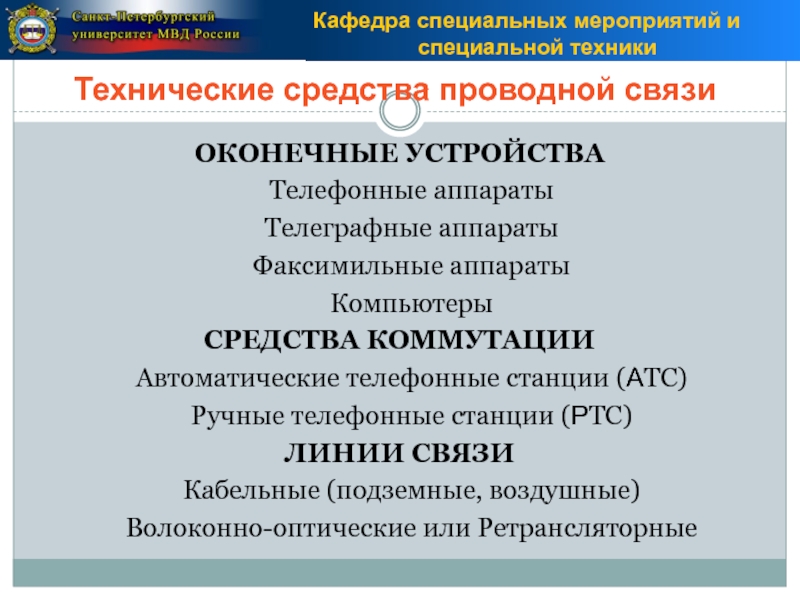

Слайд 17Технические средства проводной связи
ОКОНЕЧНЫЕ УСТРОЙСТВА
Телефонные аппараты
Телеграфные аппараты
Факсимильные аппараты
Компьютеры
СРЕДСТВА КОММУТАЦИИ
Автоматические телефонные станции (АТС)
Ручные телефонные станции (РТС)
ЛИНИИ СВЯЗИ
Кабельные (подземные, воздушные)
Волоконно-оптические
или Ретрансляторные

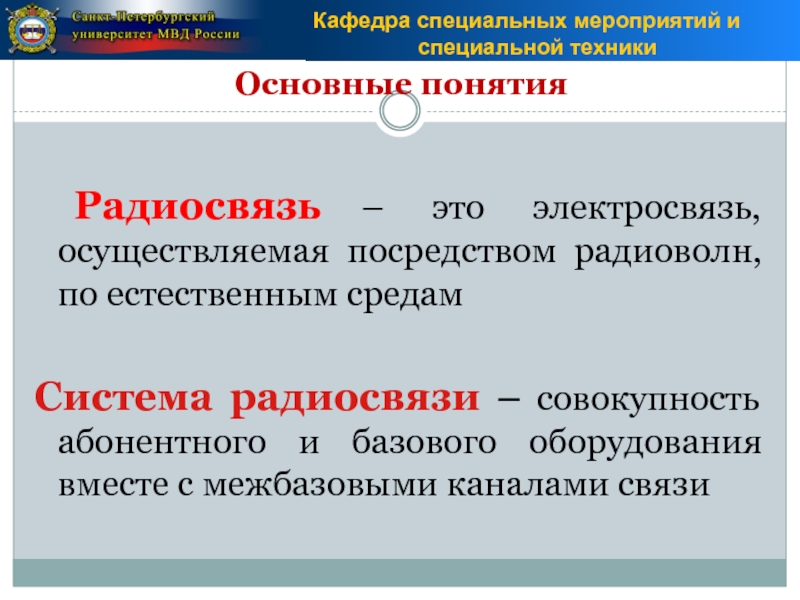

Слайд 18Основные понятия
Радиосвязь – это электросвязь, осуществляемая посредством радиоволн, по естественным
средам
Система радиосвязи – совокупность абонентного и базового оборудования вместе с
межбазовыми каналами связи

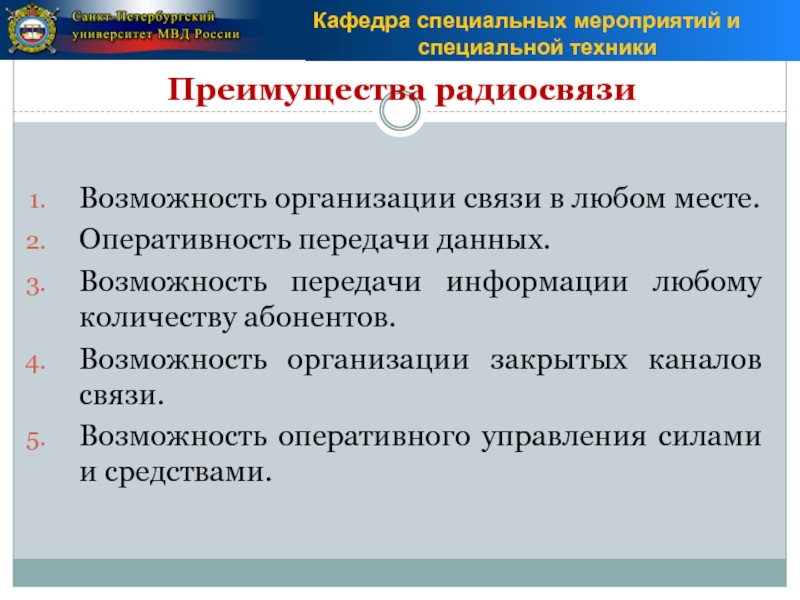

Слайд 19Преимущества радиосвязи
Возможность организации связи в любом месте.
Оперативность передачи данных.
Возможность передачи
информации любому количеству абонентов.
Возможность организации закрытых каналов связи.
Возможность оперативного управления
силами и средствами.

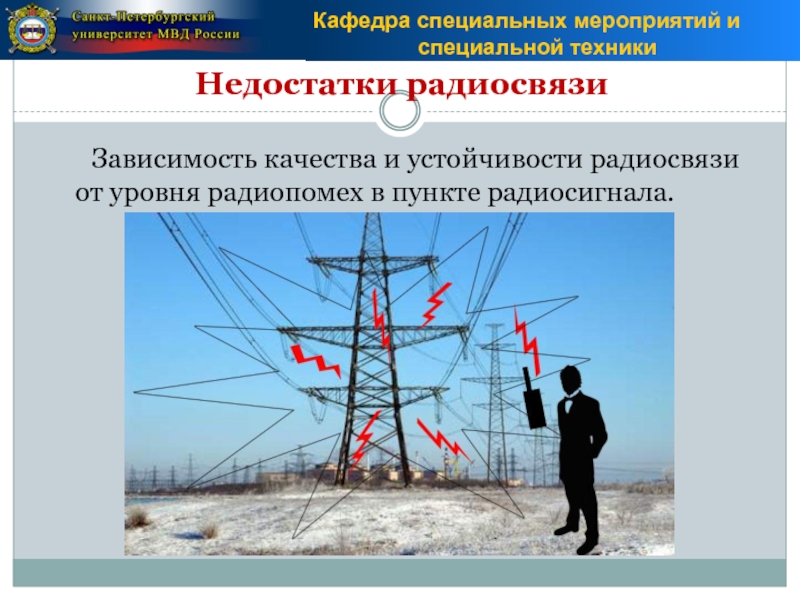

Слайд 22Недостатки радиосвязи
Зависимость качества и устойчивости радиосвязи от уровня радиопомех в
пункте радиосигнала.
Слайд 23Недостатки радиосвязи
Малая пропускная способность – на передачу работает только одна
радиостанция.
Слайд 24Недостатки радиосвязи

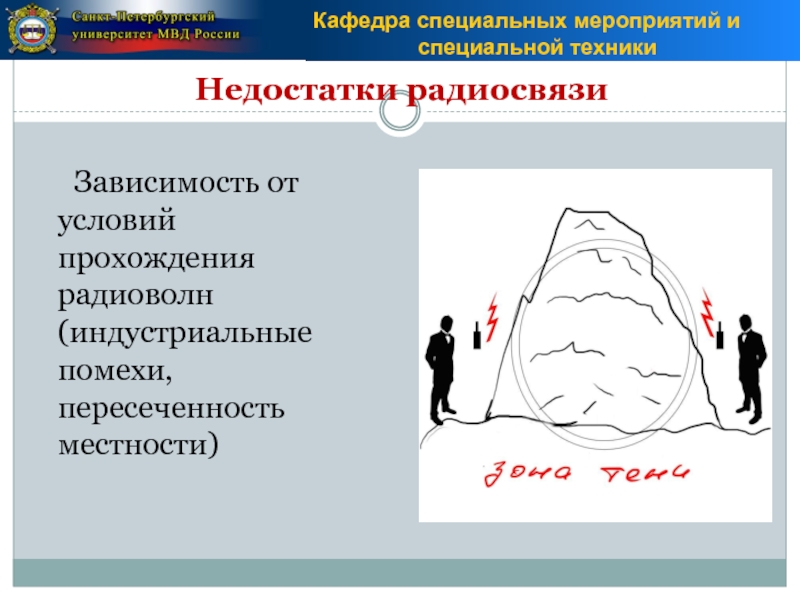

Зависимость от условий прохождения радиоволн (индустриальные помехи, пересеченность местности)
Слайд 30Способы организации радиосвязи
Радионаправление – это способ организации радиосвязи между двумя
корреспондентами на выделенных только для них частотах.
Радиосеть – это способ
организации радиосвязи между тремя и более корреспондентами на выделенных для них частотах.

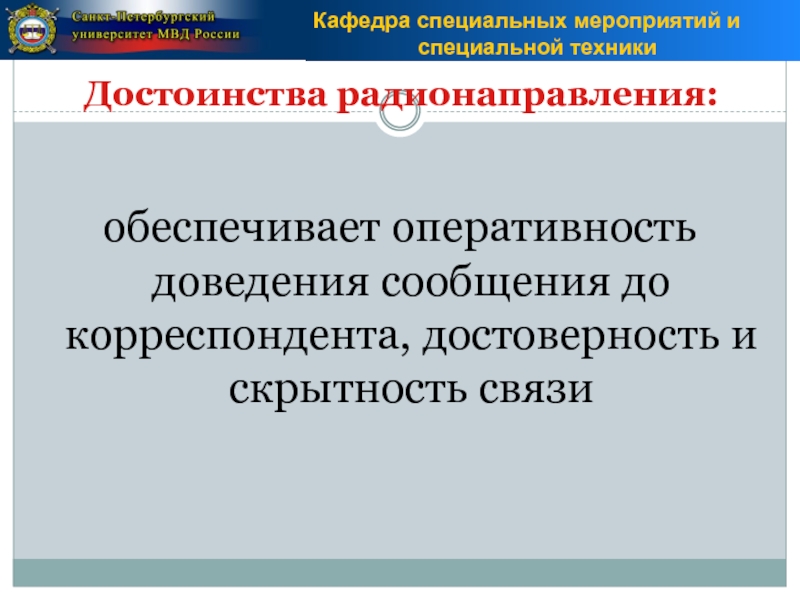

Слайд 31Достоинства радионаправления:
обеспечивает оперативность доведения сообщения до корреспондента, достоверность и
скрытность связи

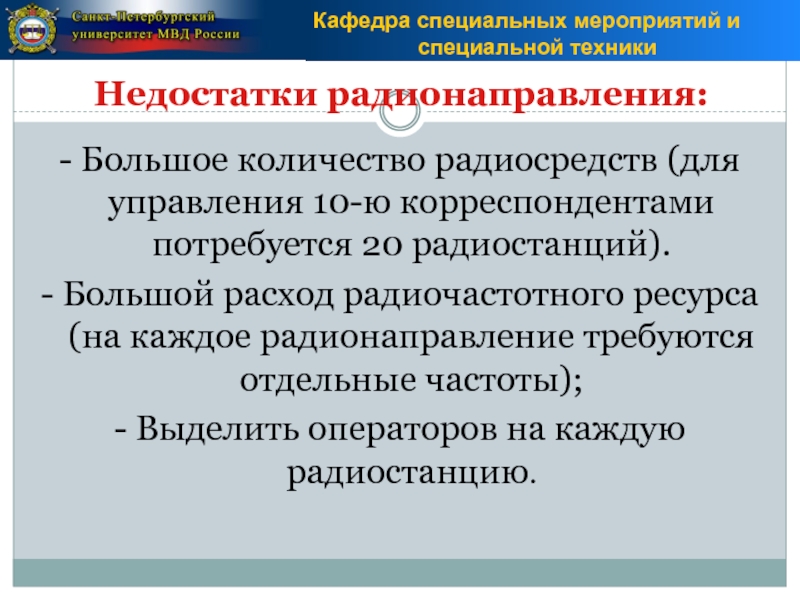

Слайд 32Недостатки радионаправления:
- Большое количество радиосредств (для управления 10-ю корреспондентами
потребуется 20 радиостанций).
- Большой расход радиочастотного ресурса (на каждое радионаправление
требуются отдельные частоты);- Выделить операторов на каждую радиостанцию.

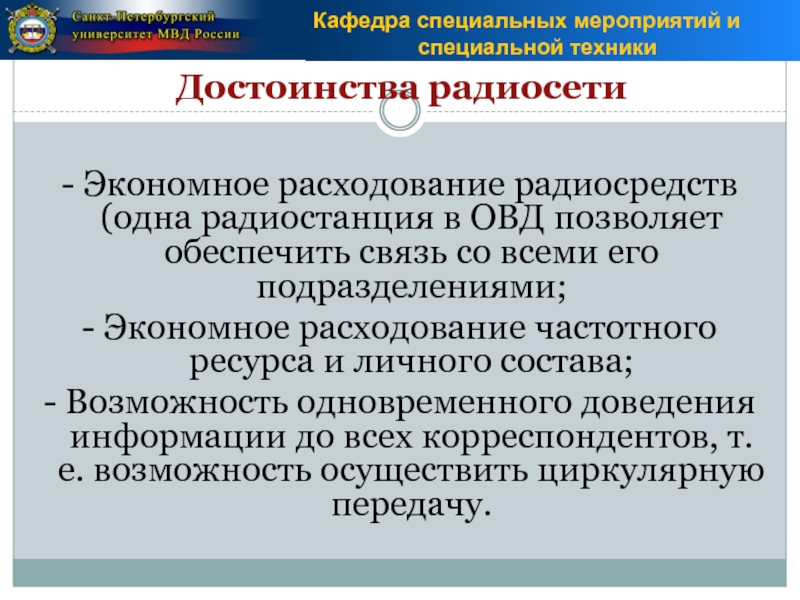

Слайд 33Достоинства радиосети
- Экономное расходование радиосредств (одна радиостанция в ОВД позволяет
обеспечить связь со всеми его подразделениями;
- Экономное расходование частотного ресурса
и личного состава; - Возможность одновременного доведения информации до всех корреспондентов, т.е. возможность осуществить циркулярную передачу.

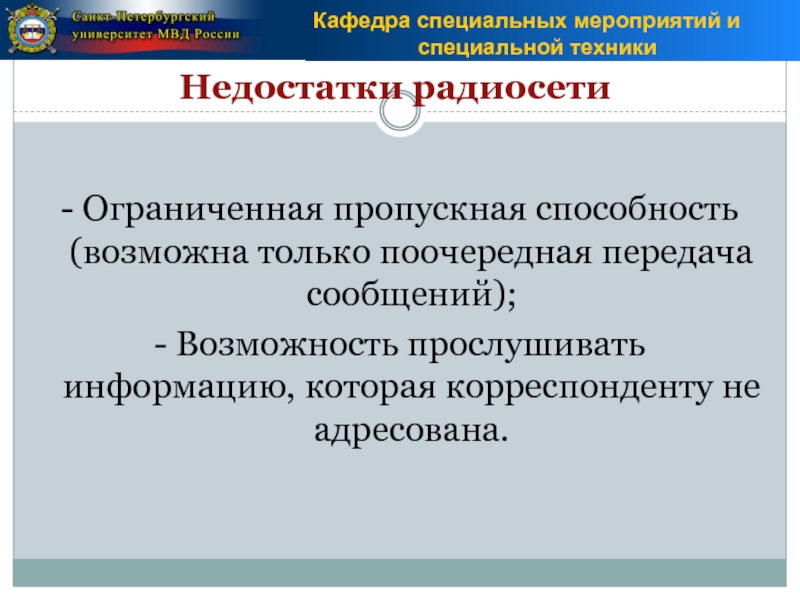

Слайд 34Недостатки радиосети
- Ограниченная пропускная способность (возможна только поочередная передача сообщений);
-
Возможность прослушивать информацию, которая корреспонденту не адресована.

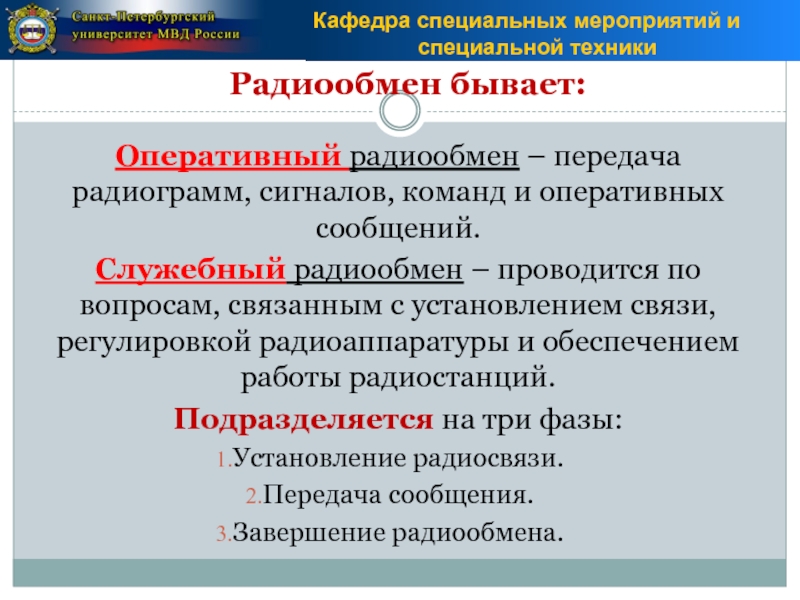

Слайд 35Радиообмен бывает:
Оперативный радиообмен – передача радиограмм, сигналов, команд и оперативных
сообщений.
Служебный радиообмен – проводится по вопросам, связанным с установлением связи,
регулировкой радиоаппаратуры и обеспечением работы радиостанций.Подразделяется на три фазы:
Установление радиосвязи.
Передача сообщения.
Завершение радиообмена.

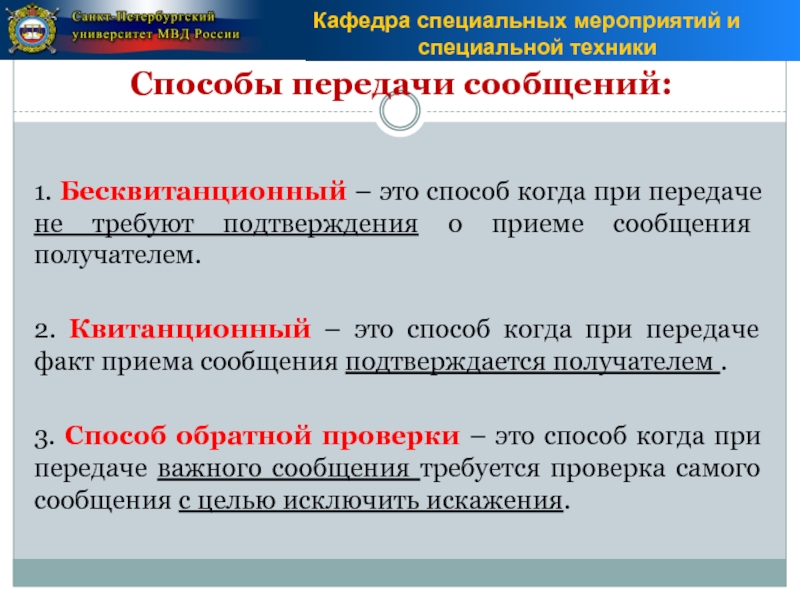

Слайд 36Способы передачи сообщений:
1. Бесквитанционный – это способ когда при передаче
не требуют подтверждения о приеме сообщения получателем.
2. Квитанционный – это
способ когда при передаче факт приема сообщения подтверждается получателем .3. Способ обратной проверки – это способ когда при передаче важного сообщения требуется проверка самого сообщения с целью исключить искажения.
Слайд 38Классификация радиостанций
Радиостанции, используемые в ОВД подразделяются на четыре группы:
Стационарные
Мобильные
Носимые
4. Скрытоносимые

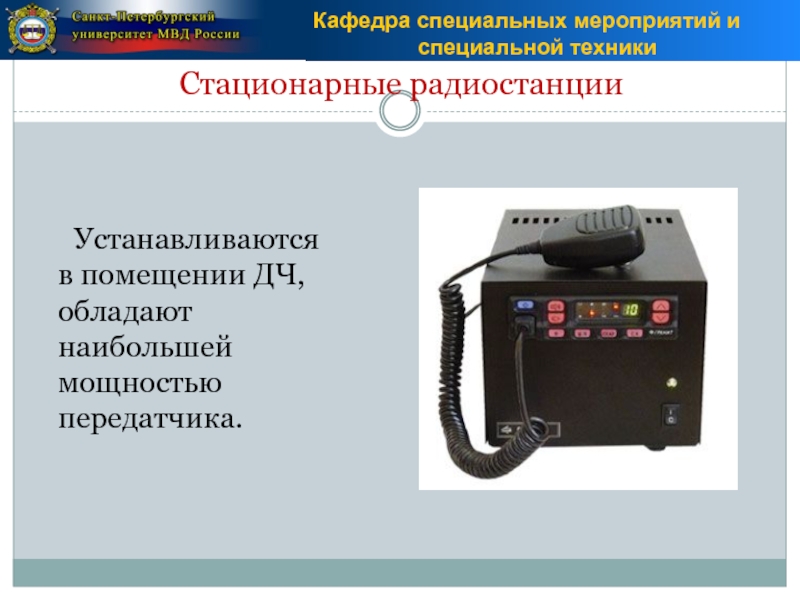

Слайд 39Стационарные радиостанции
Устанавливаются в помещении ДЧ, обладают наибольшей мощностью передатчика.
Слайд 43Факторы, влияющие на дальность связи:
Внутренние:
Степень заряженности аккумуляторов. Разряженные аккумуляторы значительно
снижают дальность связи;
Типы применяемых антенн. Максимальную дальность обеспечивают штыревые
антенны , минимальную - гибкие; Чувствительность приемника радиостанции. Чем меньший сигнал воспринимается, тем больше дальность связи;
Мощность радиопередатчика . Более мощный сигнал, излучаемый с антенны , обеспечивает большую дальность связи.

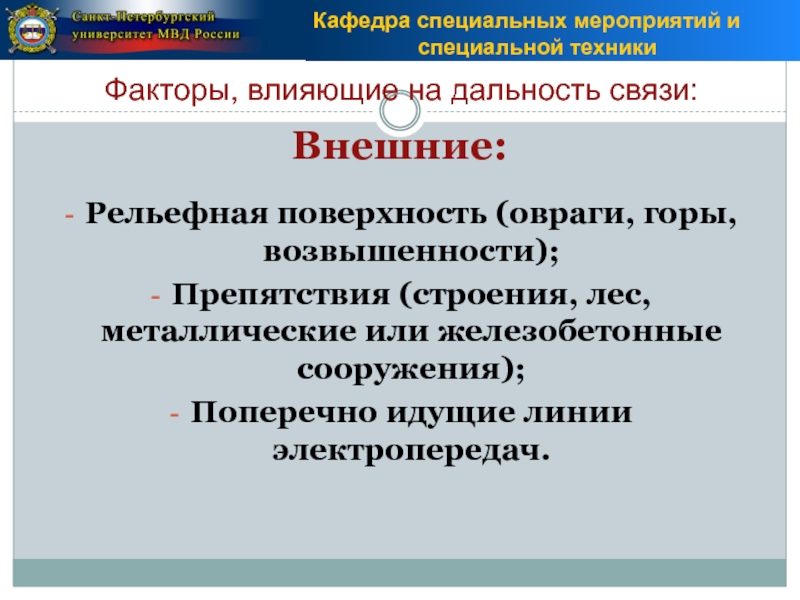

Слайд 44Факторы, влияющие на дальность связи:
Внешние:
Рельефная поверхность (овраги, горы, возвышенности);
Препятствия
(строения, лес, металлические или железобетонные сооружения);
Поперечно идущие линии электропередач.

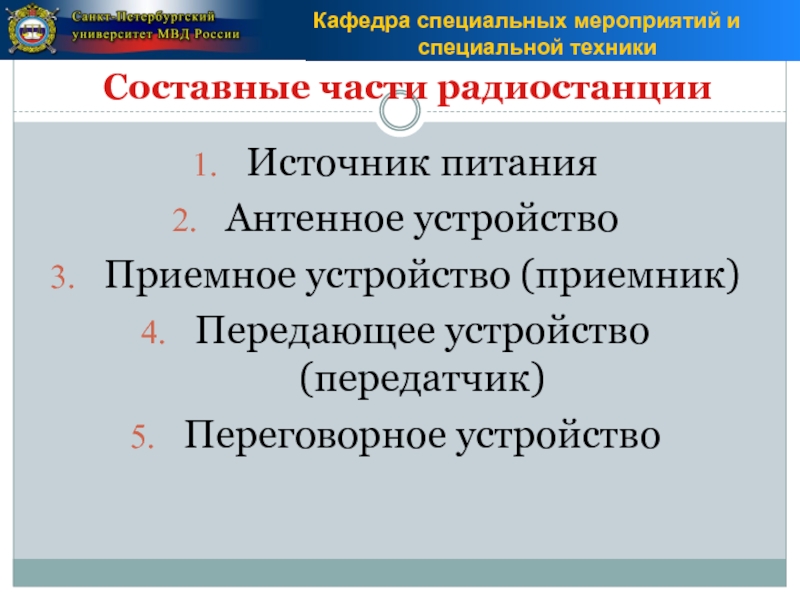

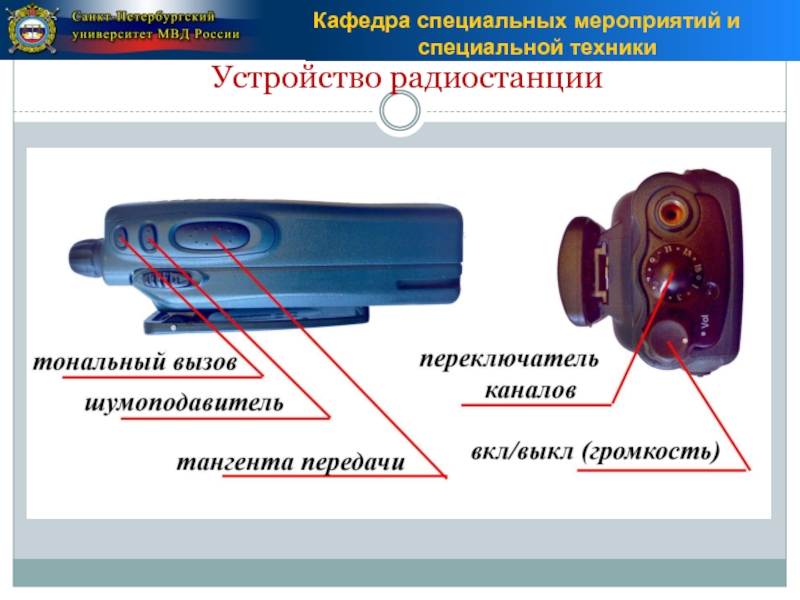

Слайд 46Составные части радиостанции
Источник питания
Антенное устройство
Приемное устройство (приемник)
Передающее устройство (передатчик)
Переговорное устройство

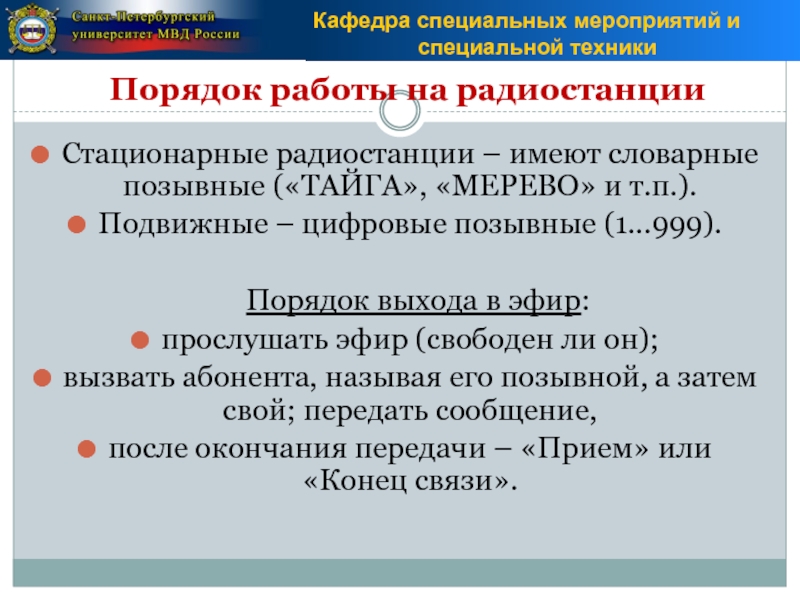

Слайд 48Порядок работы на радиостанции
Стационарные радиостанции – имеют словарные позывные («ТАЙГА»,
«МЕРЕВО» и т.п.).
Подвижные – цифровые позывные (1…999).
Порядок выхода в эфир:
прослушать
эфир (свободен ли он);вызвать абонента, называя его позывной, а затем свой; передать сообщение,
после окончания передачи – «Прием» или «Конец связи».

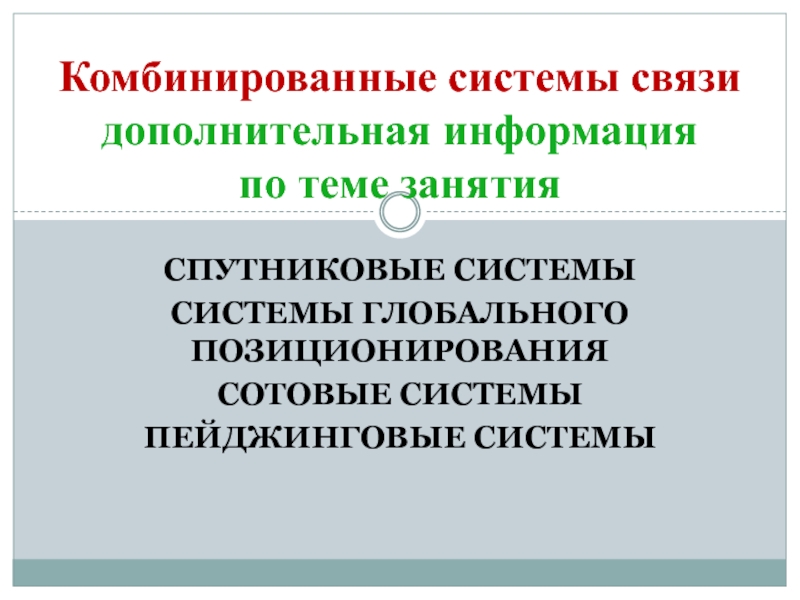

Слайд 49Спутниковые системы
Системы глобального позиционирования
Сотовые системы
Пейджинговые системы
Комбинированные системы связи
дополнительная
информация
по теме занятия

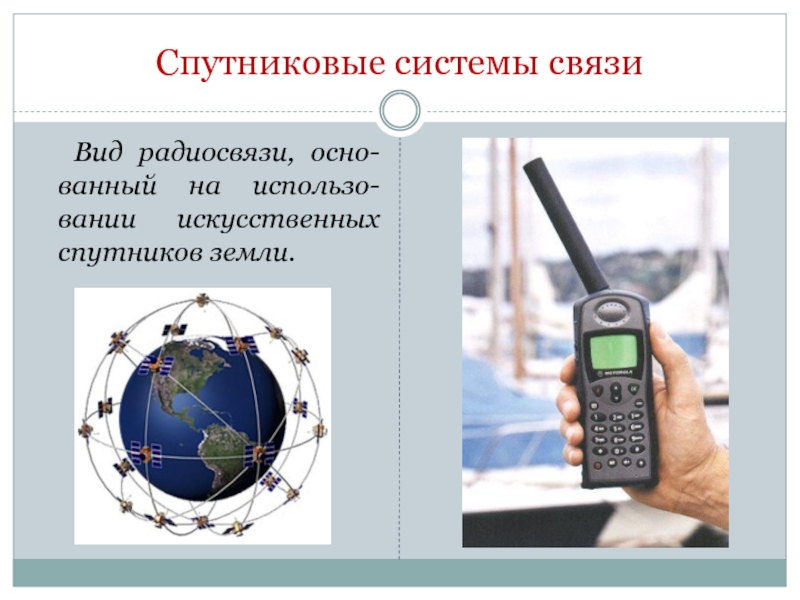

Слайд 50Спутниковые системы связи

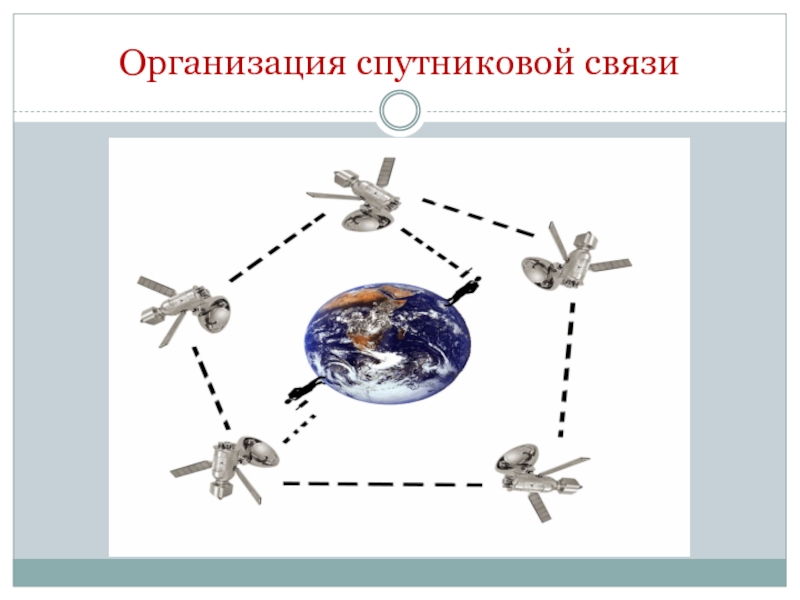

Вид радиосвязи, осно-ванный на использо-вании искусственных спутников земли.
Слайд 52Система глобального позиционирования

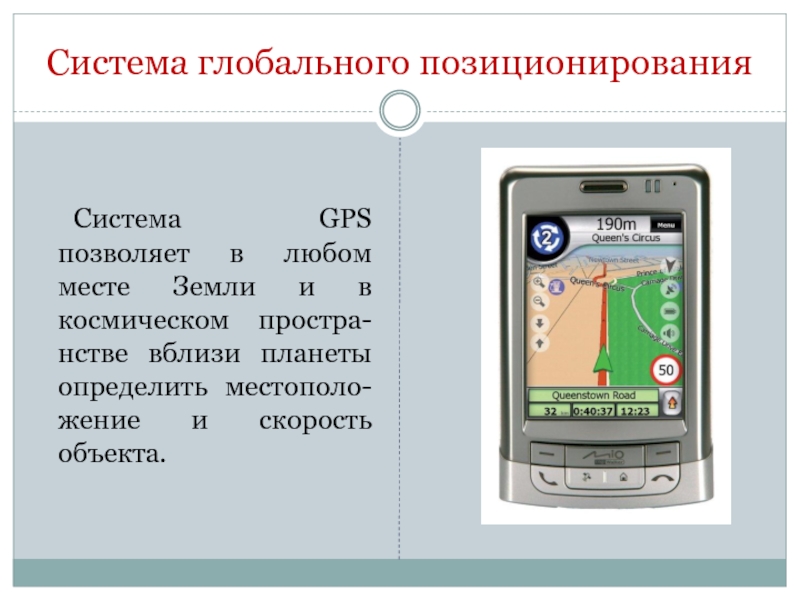

Система GPS позволяет в любом месте Земли и
в космическом простра-нстве вблизи планеты определить местополо-жение и скорость объекта.
Слайд 57Развитие пейджинговой сети
T-Mobile – аппаратный интернет пейджер, позволяющий вести обмен
текстовыми сообщениями.

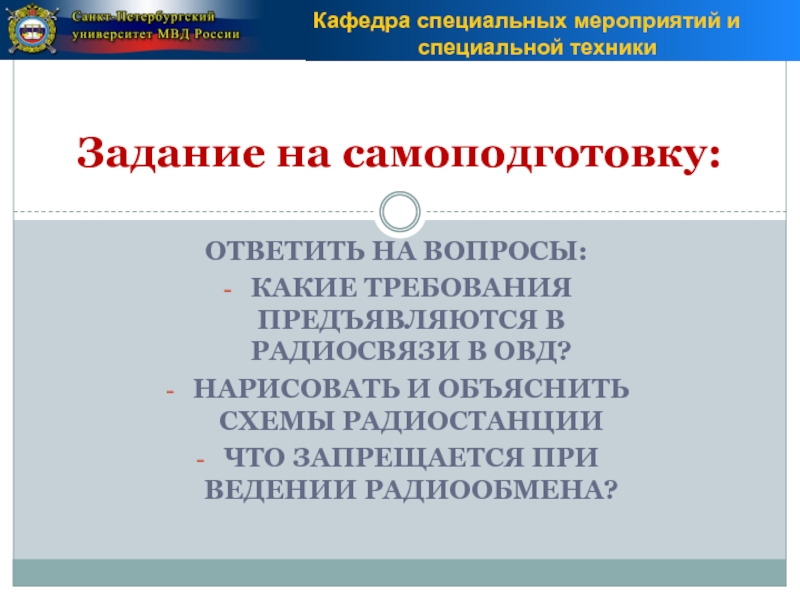

Слайд 64ОТВЕТИТЬ НА ВОПРОСЫ:
КАКИЕ ТРЕБОВАНИЯ ПРЕДЪЯВЛЯЮТСЯ В РАДИОСВЯЗИ В ОВД?
НАРИСОВАТЬ И

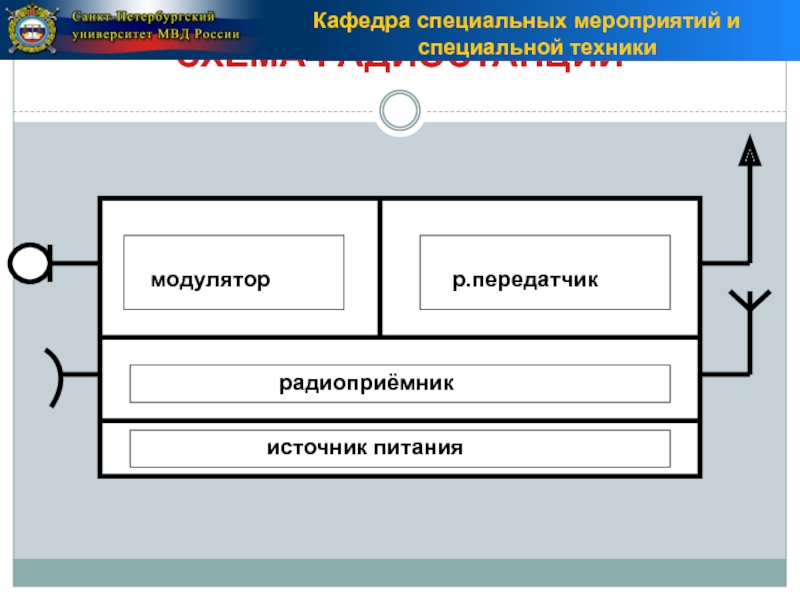

ОБЪЯСНИТЬ СХЕМЫ РАДИОСТАНЦИИ
ЧТО ЗАПРЕЩАЕТСЯ ПРИ ВЕДЕНИИ РАДИООБМЕНА?
Задание на самоподготовку:
