Дәріс 1 3 Микропроцессорлық диспетчерлік орталықтандыру жүйелері

Содержание

Дәріс жоспарыҚолданыстағы микропроцессорлық ДО жүйелеріДО жүйелеріне қойылатын талаптарДО жүйелерінің қолдану аймағыМикропроцессорлық ДО түрлеріҚорытындыӘдебиеттер тізімі

Слайды и текст этой презентации

Слайд 1Дәріс 13 Микропроцессорлық диспетчерлік орталықтандыру жүйелері

Дәріс 13  Микропроцессорлық диспетчерлік орталықтандыру жүйелері

Слайд 2Дәріс жоспары
Қолданыстағы микропроцессорлық ДО жүйелері
ДО жүйелеріне қойылатын талаптар
ДО жүйелерінің қолдану

аймағы
Микропроцессорлық ДО түрлері
Қорытынды

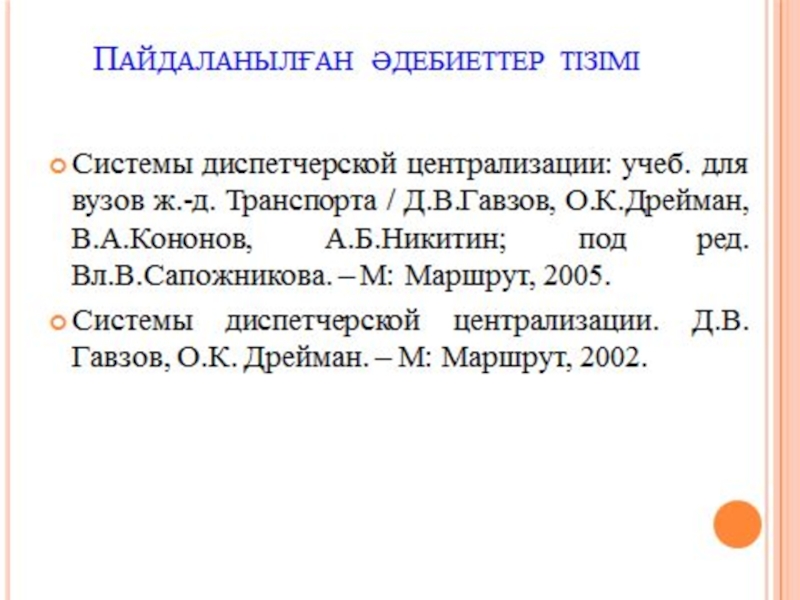

Әдебиеттер тізімі

Дәріс жоспарыҚолданыстағы микропроцессорлық ДО жүйелеріДО жүйелеріне қойылатын талаптарДО жүйелерінің қолдану аймағыМикропроцессорлық ДО түрлеріҚорытындыӘдебиеттер тізімі

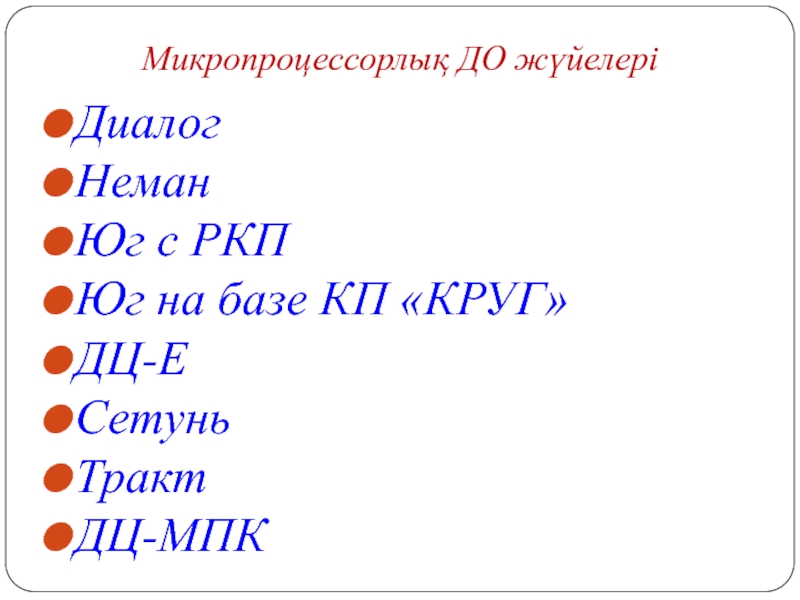

Слайд 3Микропроцессорлық ДО жүйелері

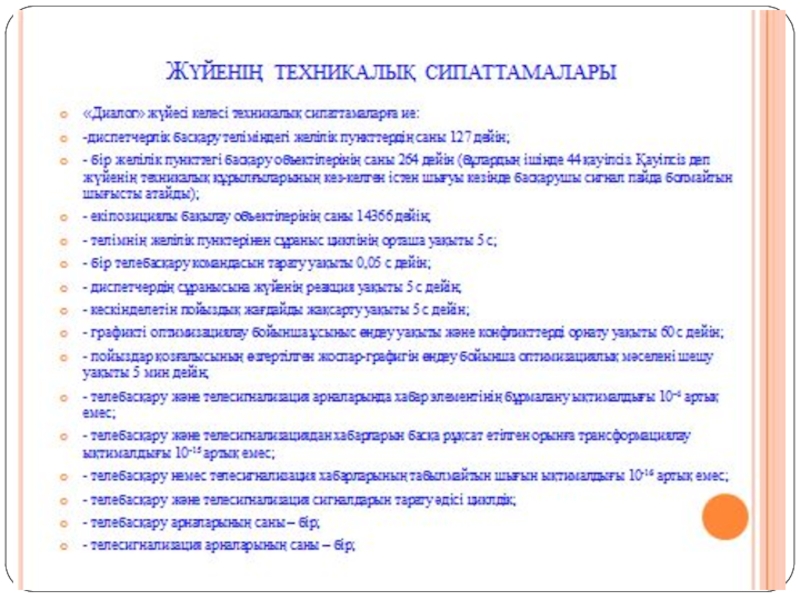

Диалог

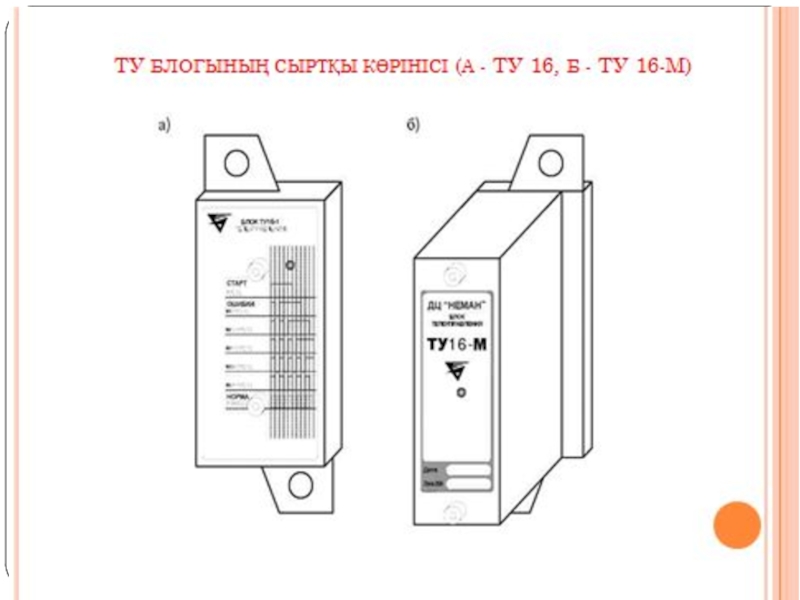

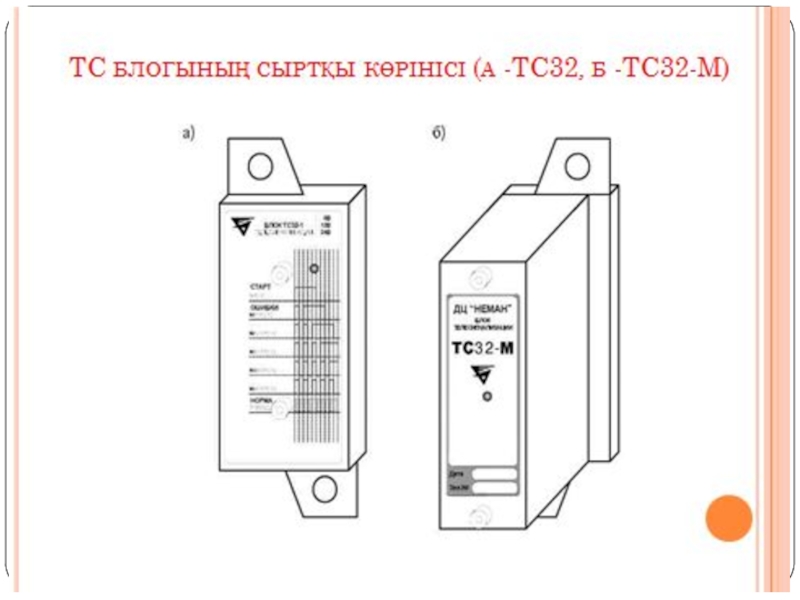

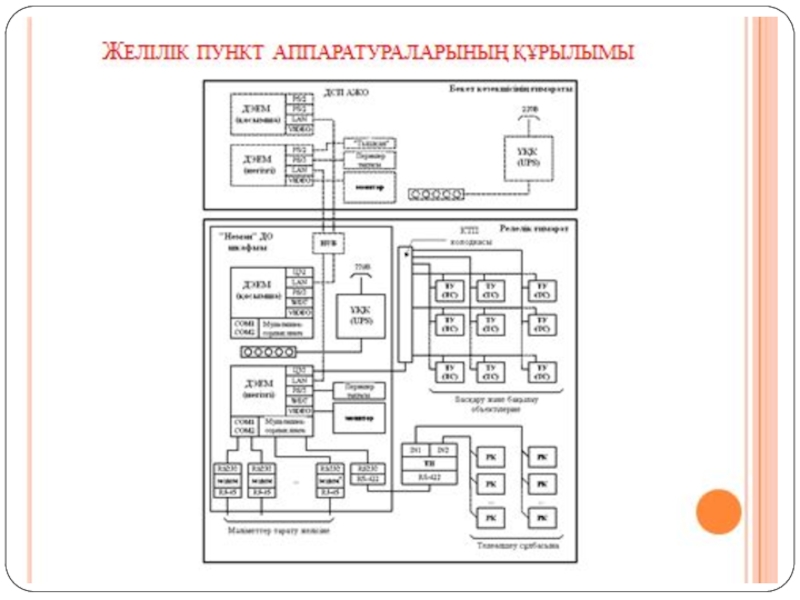

Неман
Юг с РКП
Юг на базе КП «КРУГ»
ДЦ-Е
Сетунь
Тракт
ДЦ-МПК

Микропроцессорлық ДО жүйелеріДиалогНеманЮг с РКПЮг на базе КП «КРУГ»ДЦ-ЕСетуньТракт ДЦ-МПК

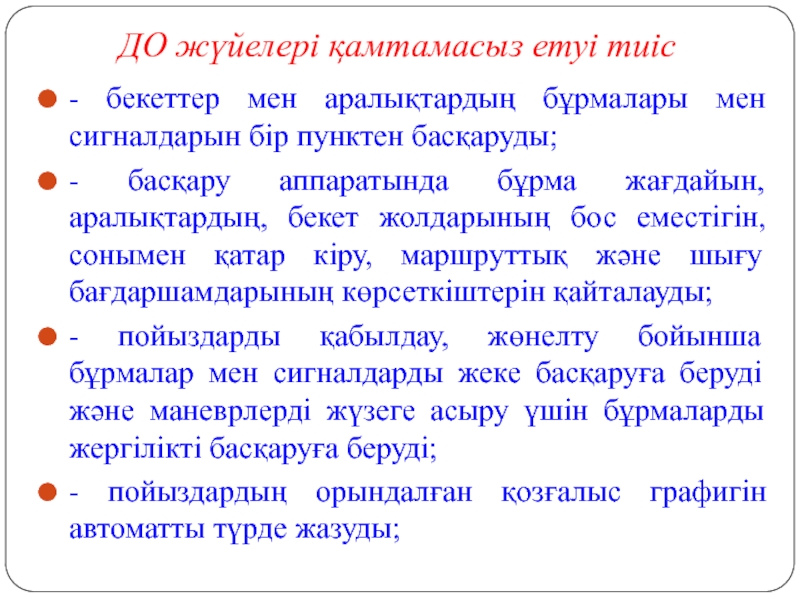

Слайд 4ДО жүйелері қамтамасыз етуі тиіс
- бекеттер мен аралықтардың бұрмалары мен

сигналдарын бір пунктен басқаруды;
- басқару аппаратында бұрма жағдайын, аралықтардың, бекет

жолдарының бос еместігін, сонымен қатар кіру, маршруттық және шығу бағдаршамдарының көрсеткіштерін қайталауды;
- пойыздарды қабылдау, жөнелту бойынша бұрмалар мен сигналдарды жеке басқаруға беруді және маневрлерді жүзеге асыру үшін бұрмаларды жергілікті басқаруға беруді;
- пойыздардың орындалған қозғалыс графигін автоматты түрде жазуды;
ДО жүйелері қамтамасыз етуі тиіс- бекеттер мен аралықтардың бұрмалары мен сигналдарын бір пунктен басқаруды;- басқару аппаратында бұрма

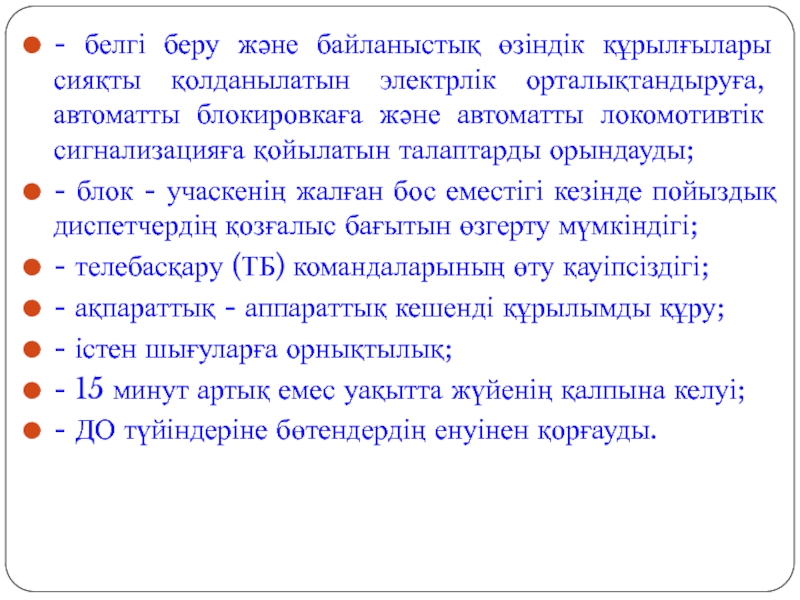

Слайд 5- белгі беру және байланыстық өзіндік құрылғылары сияқты қолданылатын электрлік

орталықтандыруға, автоматты блокировкаға және автоматты локомотивтік сигнализацияға қойылатын талаптарды орындауды;
-

блок - учаскенің жалған бос еместігі кезінде пойыздық диспетчердің қозғалыс бағытын өзгерту мүмкіндігі;
- телебасқару (ТБ) командаларының өту қауіпсіздігі;
- ақпараттық - аппараттық кешенді құрылымды құру;
- істен шығуларға орнықтылық;
- 15 минут артық емес уақытта жүйенің қалпына келуі;
- ДО түйіндеріне бөтендердің енуінен қорғауды.

- белгі беру және байланыстық өзіндік құрылғылары сияқты қолданылатын электрлік орталықтандыруға, автоматты блокировкаға және автоматты локомотивтік сигнализацияға

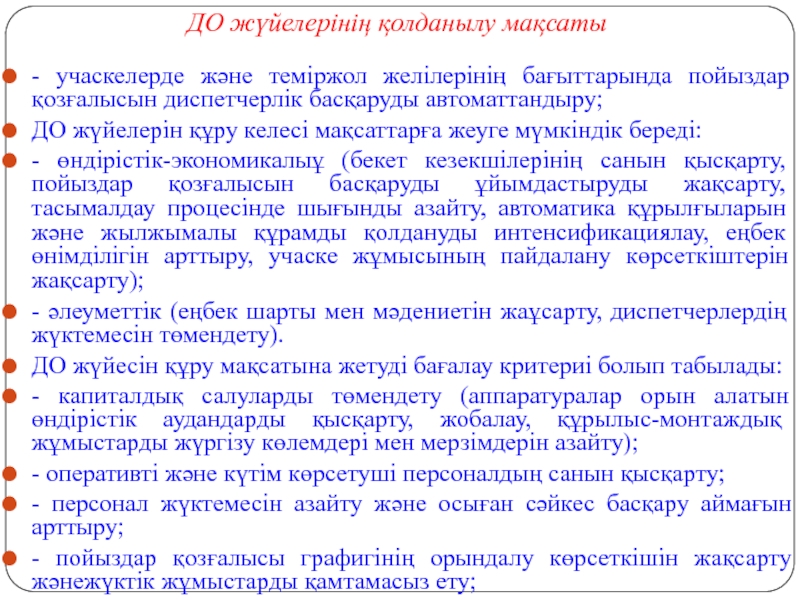

Слайд 6ДО жүйелерінің қолданылу мақсаты
- учаскелерде және теміржол желілерінің бағыттарында пойыздар

қозғалысын диспетчерлік басқаруды автоматтандыру;
ДО жүйелерін құру келесі мақсаттарға жеуге мүмкіндік

береді:
- өндірістік-экономикалыұ (бекет кезекшілерінің санын қысқарту, пойыздар қозғалысын басқаруды ұйымдастыруды жақсарту, тасымалдау процесінде шығынды азайту, автоматика құрылғыларын және жылжымалы құрамды қолдануды интенсификациялау, еңбек өнімділігін арттыру, учаске жұмысының пайдалану көрсеткіштерін жақсарту);
- әлеуметтік (еңбек шарты мен мәдениетін жаұсарту, диспетчерлердің жүктемесін төмендету).
ДО жүйесін құру мақсатына жетуді бағалау критериі болып табылады:
- капиталдық салуларды төмендету (аппаратуралар орын алатын өндірістік аудандарды қысқарту, жобалау, құрылыс-монтаждық жұмыстарды жүргізу көлемдері мен мерзімдерін азайту);
- оперативті және күтім көрсетуші персоналдың санын қысқарту;
- персонал жүктемесін азайту және осыған сәйкес басқару аймағын арттыру;
- пойыздар қозғалысы графигінің орындалу көрсеткішін жақсарту жәнежүктік жұмыстарды қамтамасыз ету;
- құрылғылардың материал және энергосыйымдылығын төмендету.
ДО жүйелерінің қолданылу мақсаты- учаскелерде және теміржол желілерінің бағыттарында пойыздар қозғалысын диспетчерлік басқаруды автоматтандыру;ДО жүйелерін құру келесі

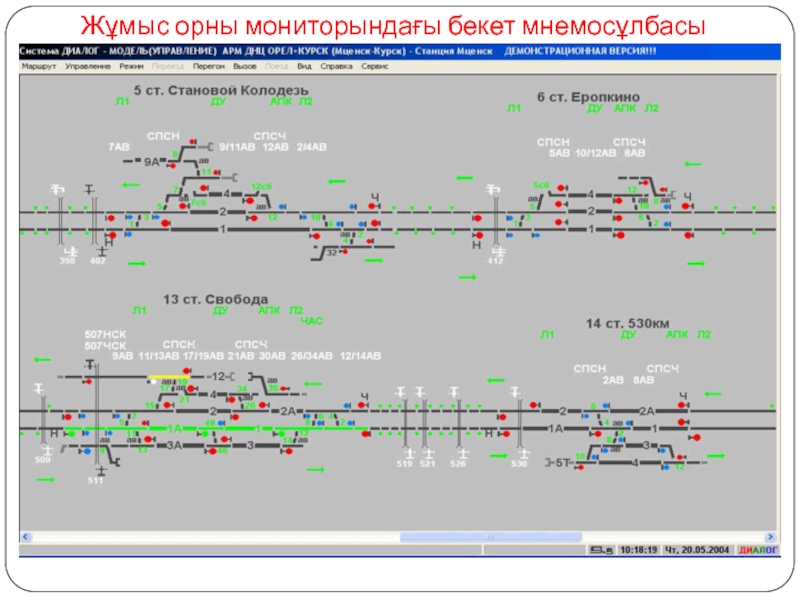

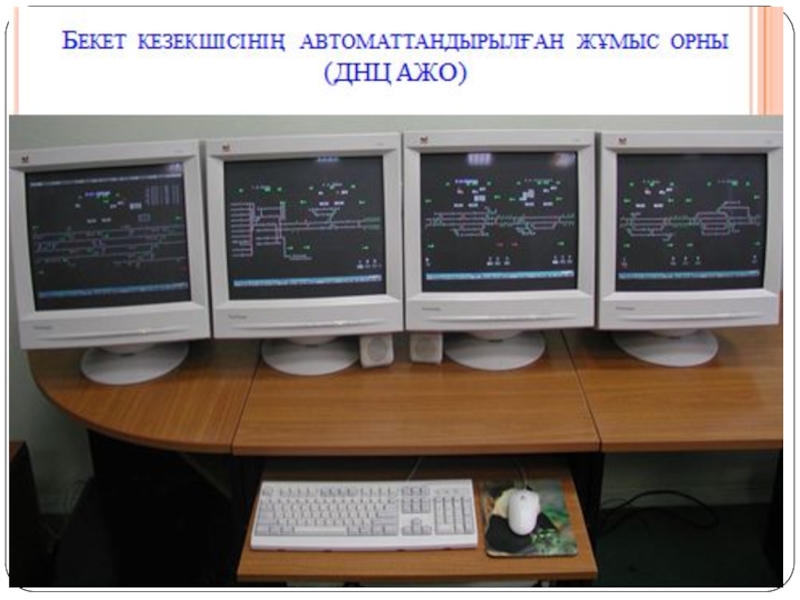

Слайд 7Жұмыс орны мониторындағы бекет мнемосұлбасы

Жұмыс орны мониторындағы бекет мнемосұлбасы

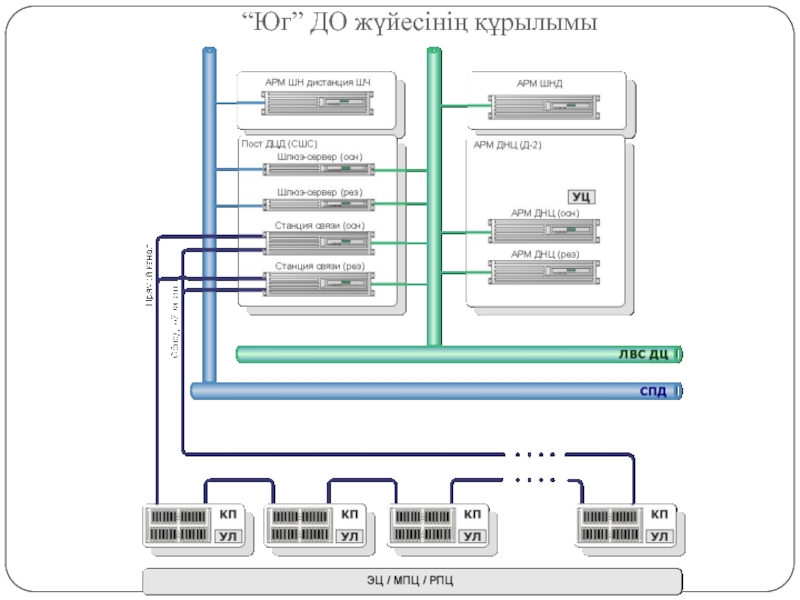

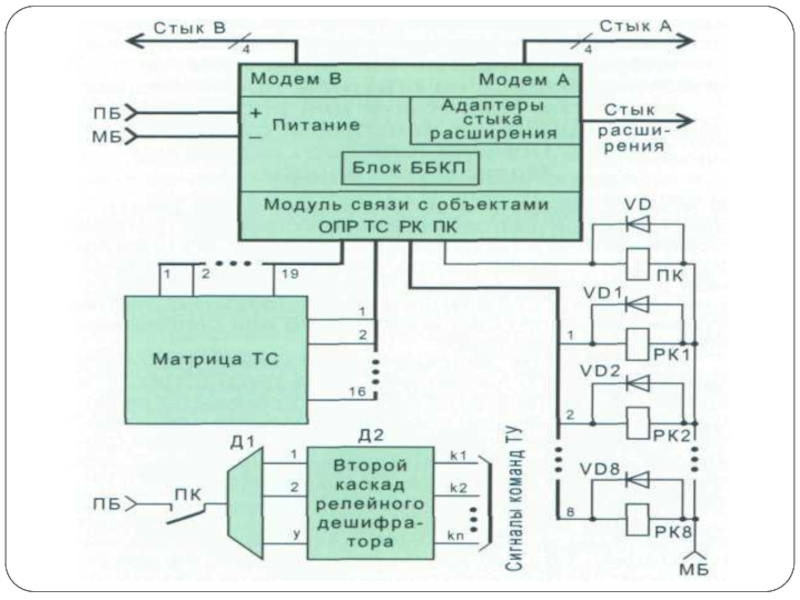

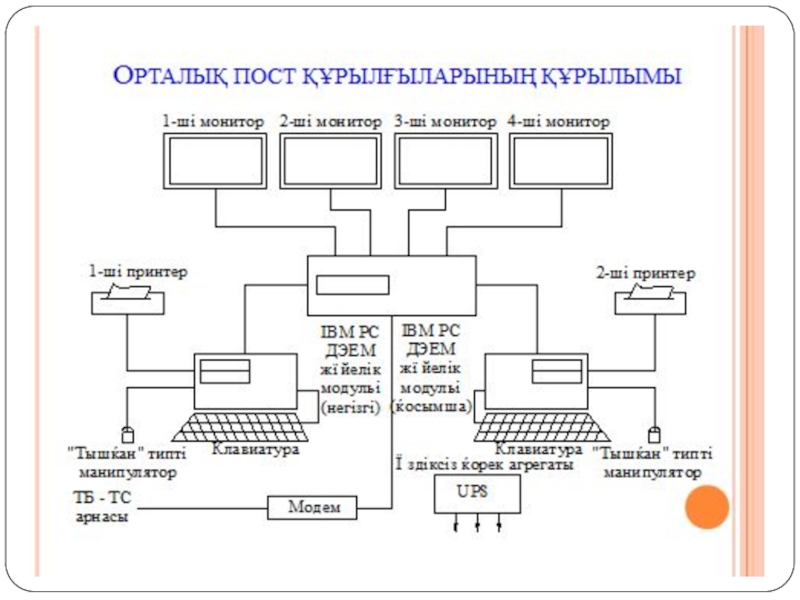

Слайд 17“Юг” ДО жүйесінің құрылымы

“Юг” ДО жүйесінің құрылымы

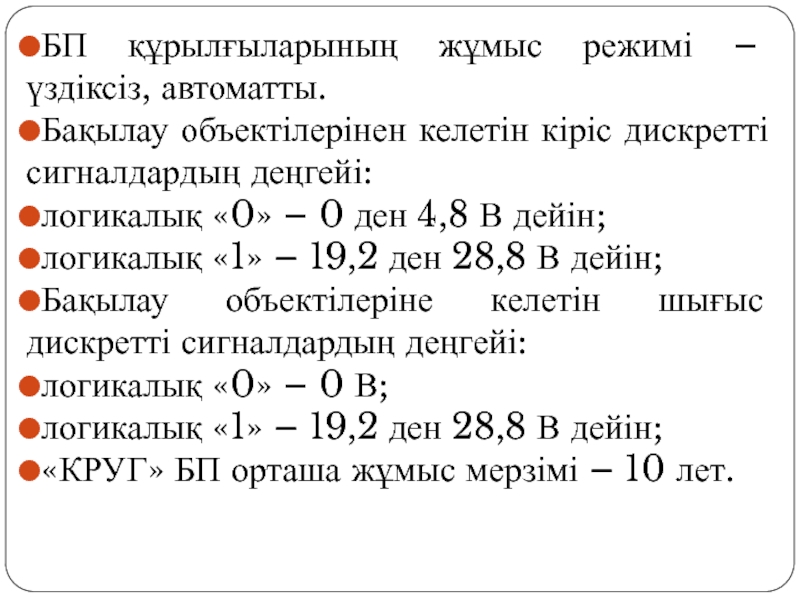

Слайд 18БП құрылғыларының жұмыс режимі – үздіксіз, автоматты.
Бақылау объектілерінен келетін кіріс

дискретті сигналдардың деңгейі:
логикалық «0» – 0 ден 4,8 В дейін;
логикалық

«1» – 19,2 ден 28,8 В дейін;
Бақылау объектілеріне келетін шығыс дискретті сигналдардың деңгейі:
логикалық «0» – 0 В;
логикалық «1» – 19,2 ден 28,8 В дейін;
«КРУГ» БП орташа жұмыс мерзімі – 10 лет.

БП құрылғыларының жұмыс режимі – үздіксіз, автоматты.Бақылау объектілерінен келетін кіріс дискретті сигналдардың деңгейі:логикалық «0» – 0 ден

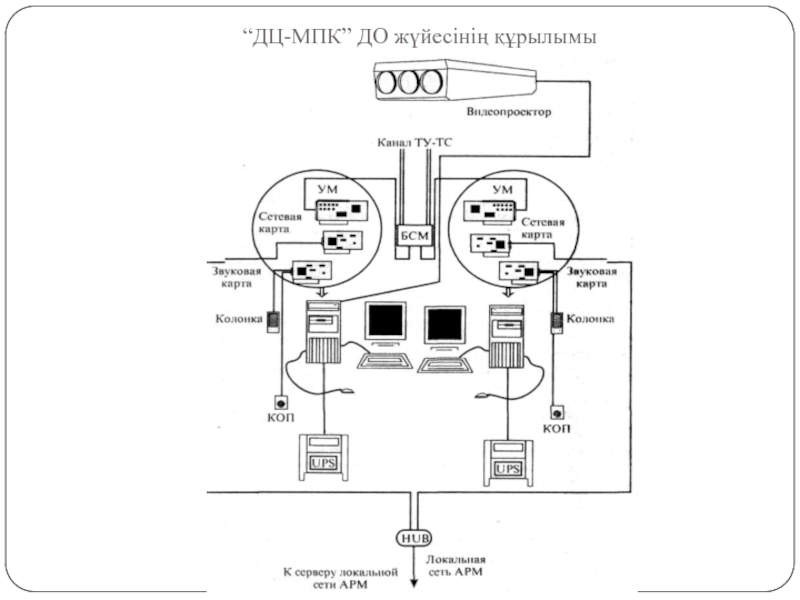

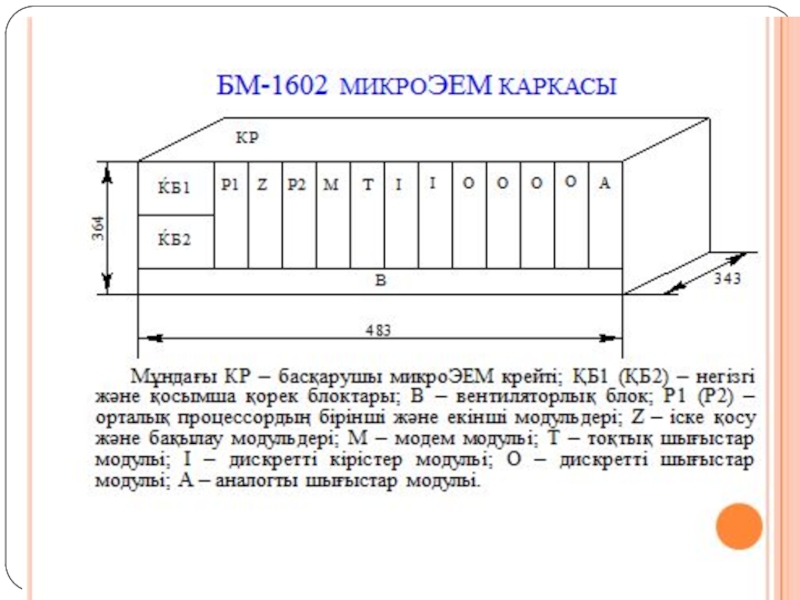

Слайд 19“ДЦ-МПК” ДО жүйесінің құрылымы

“ДЦ-МПК” ДО жүйесінің құрылымы

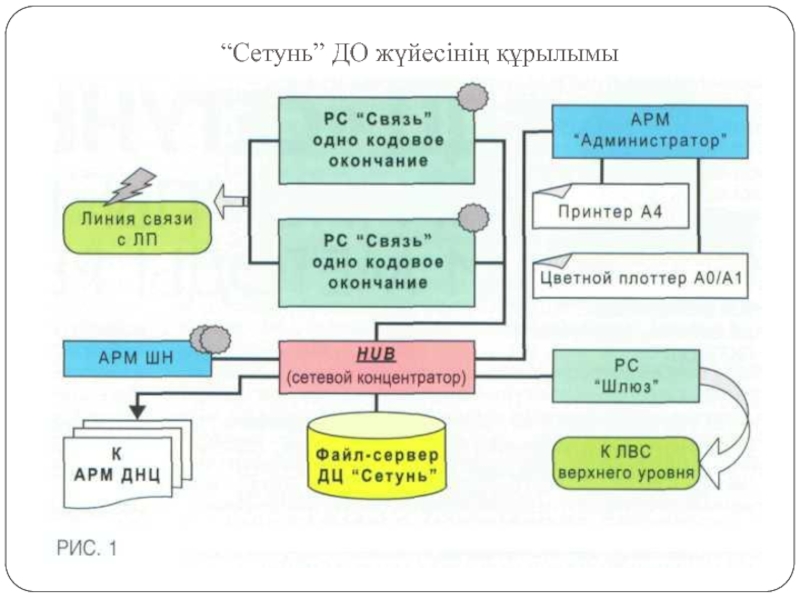

Слайд 21“Сетунь” ДО жүйесінің құрылымы

“Сетунь” ДО жүйесінің құрылымы

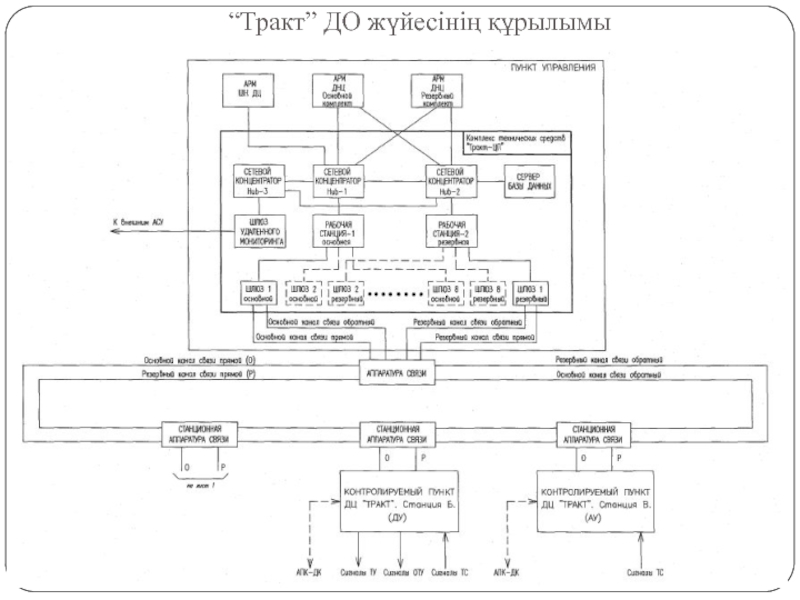

Слайд 23“Тракт” ДО жүйесінің құрылымы

“Тракт” ДО жүйесінің құрылымы

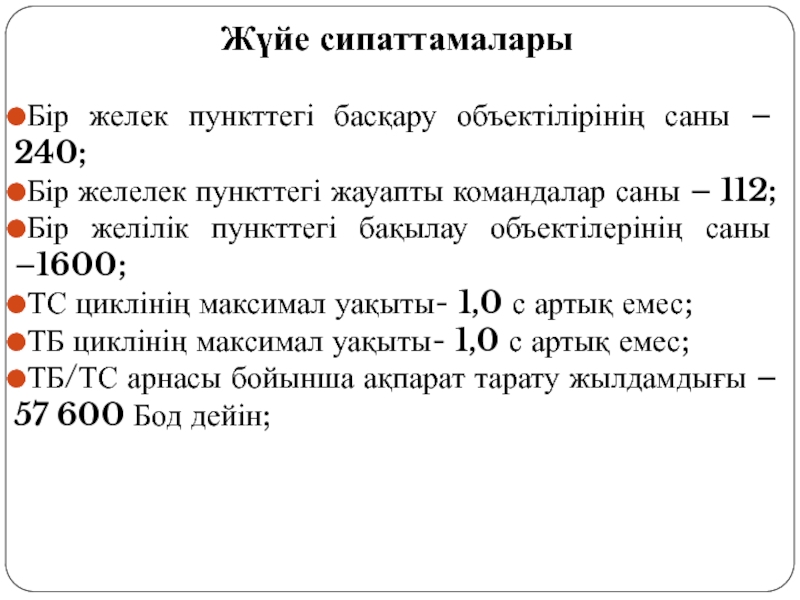

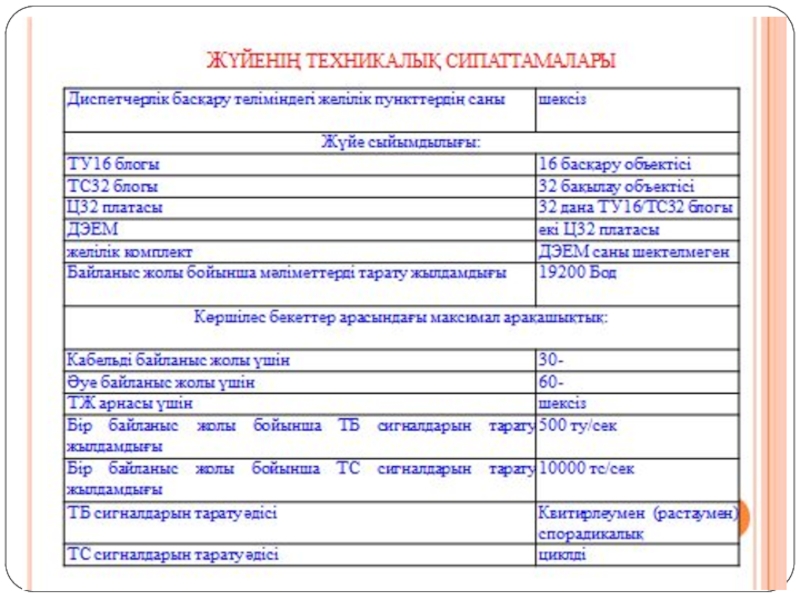

Слайд 24Жүйе сипаттамалары

Бір желек пункттегі басқару объектілірінің саны – 240;
Бір желелек

пункттегі жауапты командалар саны – 112;
Бір желілік пункттегі бақылау объектілерінің

саны –1600;
ТС циклінің максимал уақыты- 1,0 с артық емес;
ТБ циклінің максимал уақыты- 1,0 с артық емес;
ТБ/ТС арнасы бойынша ақпарат тарату жылдамдығы – 57 600 Бод дейін;

Жүйе сипаттамаларыБір желек пункттегі басқару объектілірінің саны – 240;Бір желелек пункттегі жауапты командалар саны – 112;Бір желілік

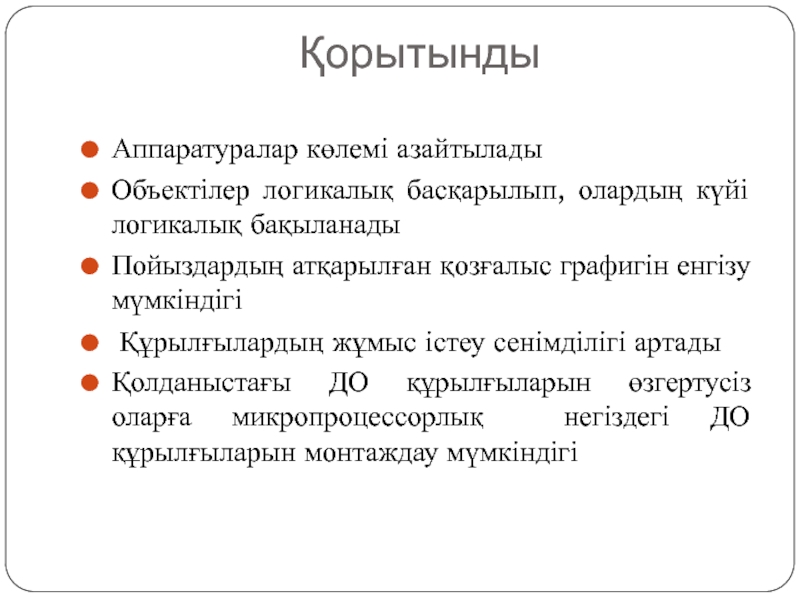

Слайд 25Қорытынды
Аппаратуралар көлемі азайтылады
Объектілер логикалық басқарылып, олардың күйі логикалық бақыланады
Пойыздардың атқарылған

қозғалыс графигін енгізу мүмкіндігі
Құрылғылардың жұмыс істеу сенімділігі артады
Қолданыстағы ДО

құрылғыларын өзгертусіз оларға микропроцессорлық негіздегі ДО құрылғыларын монтаждау мүмкіндігі

ҚорытындыАппаратуралар көлемі азайтыладыОбъектілер логикалық басқарылып, олардың күйі логикалық бақыланадыПойыздардың атқарылған қозғалыс графигін енгізу мүмкіндігі Құрылғылардың жұмыс істеу
