Дәріс 1 Нева диспетчерлік орталықтандыру жүйесі
Содержание
- 1. Дәріс 1 Нева диспетчерлік орталықтандыру жүйесі
- 2. Диспетчерлік орталықтандыру – бұл пойыздар қозғалысын реттеу үшін арналған қазіргі заманғы техникалық құрылғылар кешені
- 3. Диспетчерлік орталықтандыру жүйесін енгізу нәтижесінде жұмысшылар санын
- 4. Диспетчерлік орталықтандыру жүйелеріндегі негізгі сигналдарТБ – телебасқару сигналыТС – телесигнализация сигналыЦС – циклдік синхронизация сигналы
- 5. Телебасқару сигналының құрылымы
- 6. “Нева” жүйесінің сипаттамасыТБ арнасының саны – 1ТБ
- 7. ТС сигналының сипаттамасы ТС сигналы 22 тактіден тұрады:

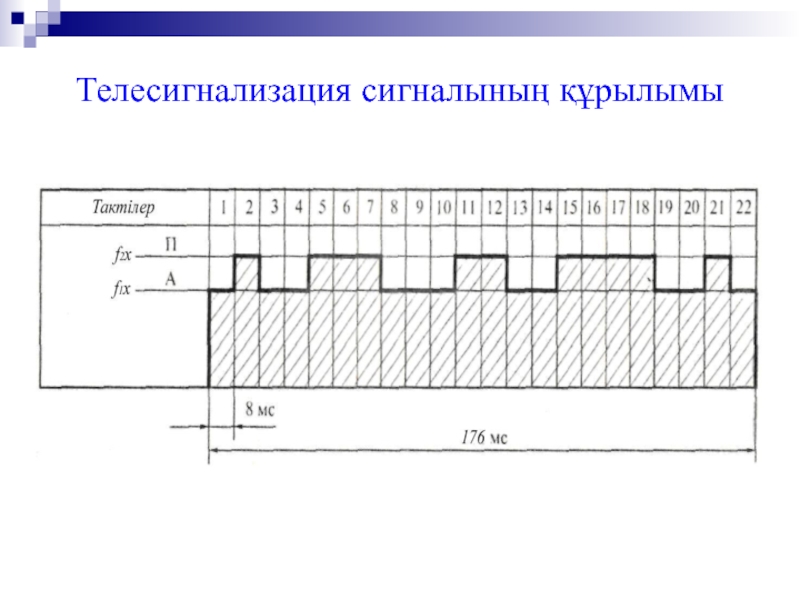

- 8. Телесигнализация сигналының құрылымы

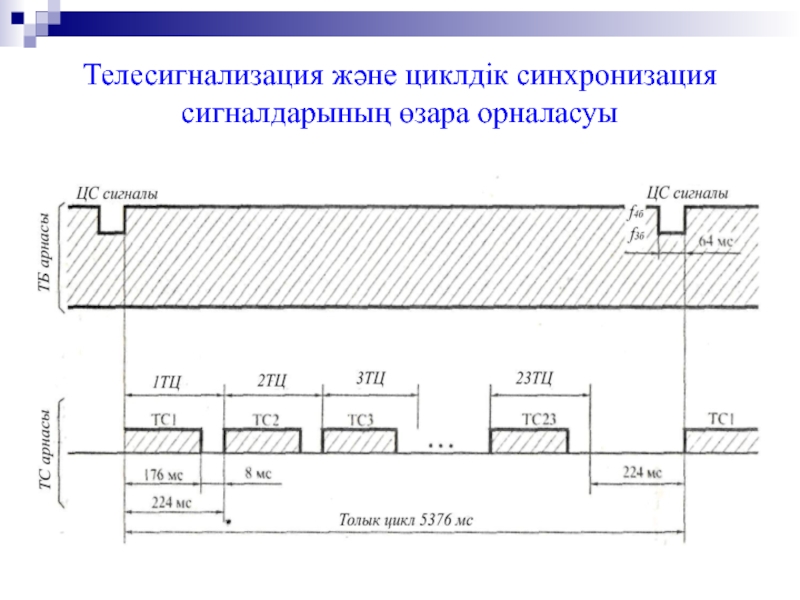

- 9. Телесигнализация және циклдік синхронизация сигналдарының өзара орналасуы
- 10. Орталық пост құрылғыларының құрылымдық сұлбасы
- 11. Желілік пункт құрылғыларының құрылымдық сұлбасы
- 12. Бекеттік релелер сұлбасы

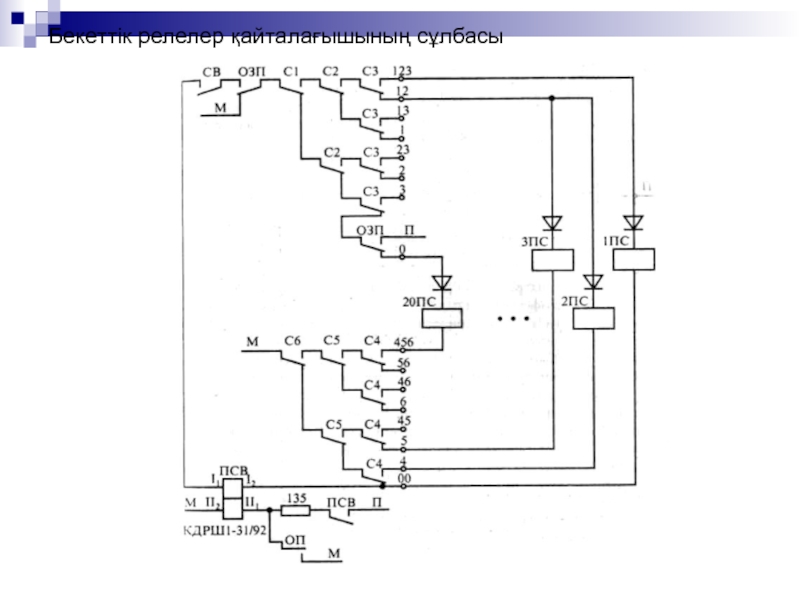

- 13. Бекеттік релелер қайталағышының сұлбасы

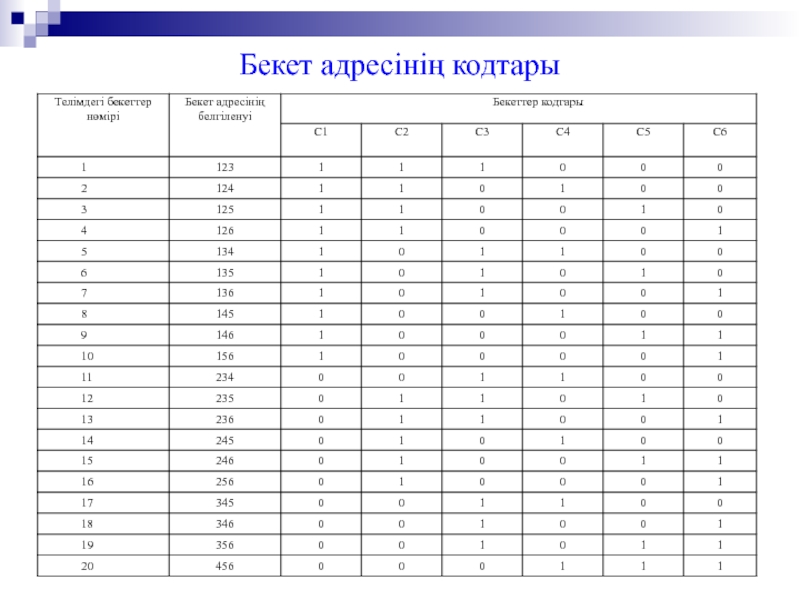

- 14. Бекет адресінің кодтары
- 15. Индикация сұлбасы
- 16. Бекеттің жолдық дамуы

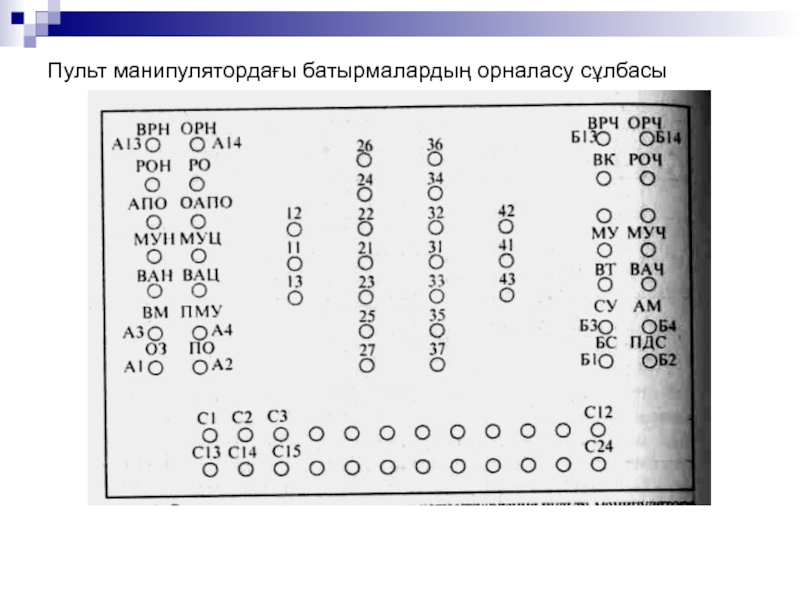

- 17. Пульт манипулятордағы батырмалардың орналасу сұлбасы
- 18. Әдебиеттер тізімі1. А.А. Кочетков., Е.П. Брижак., И.В.
- 19. Скачать презентанцию
Диспетчерлік орталықтандыру – бұл пойыздар қозғалысын реттеу үшін арналған қазіргі заманғы техникалық құрылғылар кешені
Слайды и текст этой презентации
Слайд 2Диспетчерлік орталықтандыру – бұл пойыздар қозғалысын реттеу үшін арналған қазіргі
заманғы техникалық құрылғылар кешені

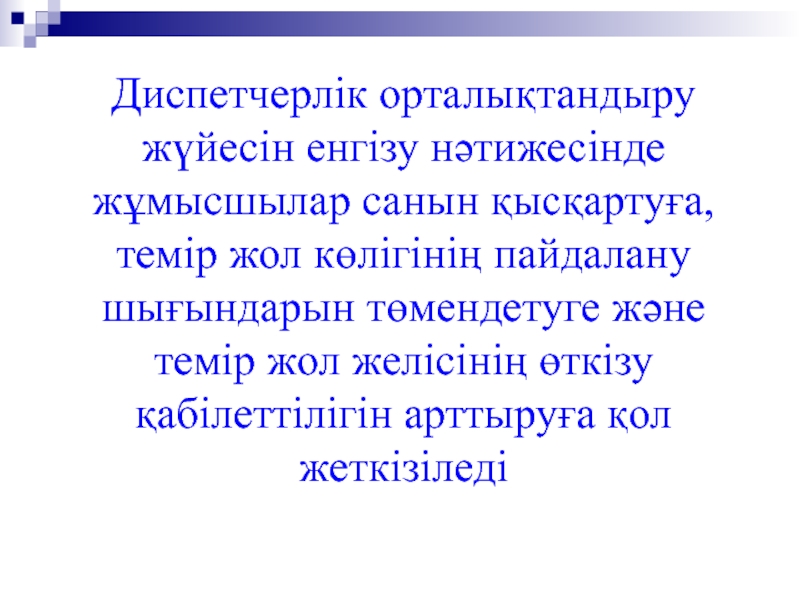

Слайд 3Диспетчерлік орталықтандыру жүйесін енгізу нәтижесінде жұмысшылар санын қысқартуға, темір жол
көлігінің пайдалану шығындарын төмендетуге және темір жол желісінің өткізу қабілеттілігін
арттыруға қол жеткізіледі

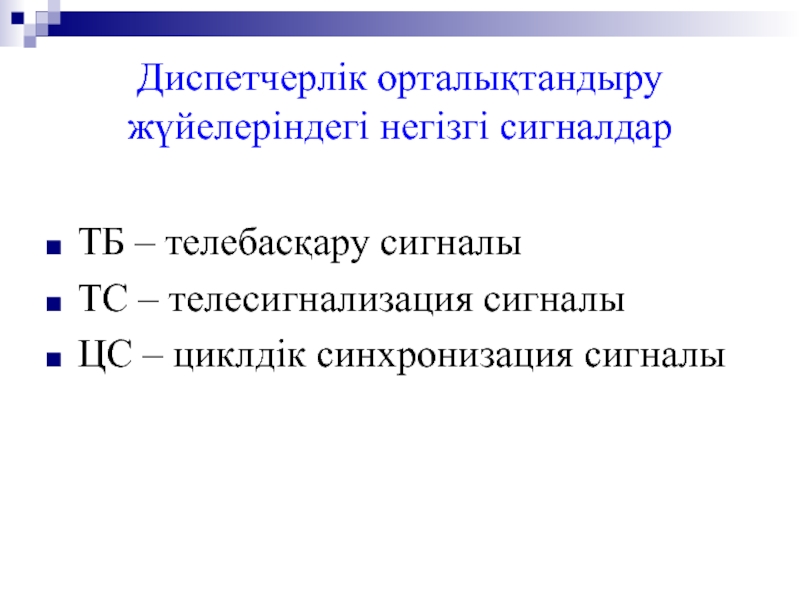

Слайд 4Диспетчерлік орталықтандыру жүйелеріндегі негізгі сигналдар
ТБ – телебасқару сигналы
ТС – телесигнализация
сигналы
ЦС – циклдік синхронизация сигналы

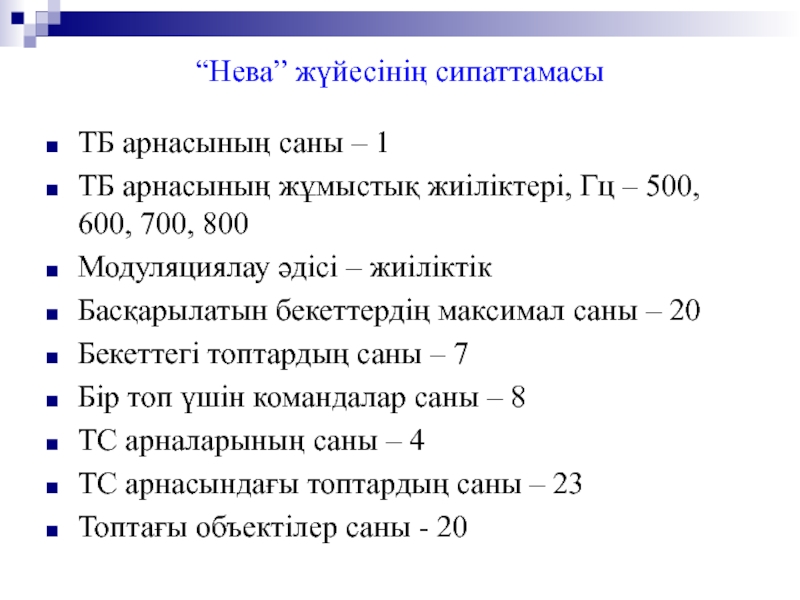

Слайд 6“Нева” жүйесінің сипаттамасы
ТБ арнасының саны – 1
ТБ арнасының жұмыстық жиіліктері,
Гц – 500, 600, 700, 800
Модуляциялау әдісі – жиіліктік
Басқарылатын бекеттердің
максимал саны – 20Бекеттегі топтардың саны – 7
Бір топ үшін командалар саны – 8
ТС арналарының саны – 4
ТС арнасындағы топтардың саны – 23
Топтағы объектілер саны - 20
Слайд 7ТС сигналының сипаттамасы
ТС сигналы 22 тактіден тұрады: екі қызметтік және
20 жұмыстық. Бір ТС сигналы бақыланатын объектілердің бір тобын құрайды.
Төрт арнаның әрбірінде 23 топқа дейін ұйымдастырылуы мүмкін, сондықтан бақыланатын объектілердің саны бойынша жүйенің жалпы сыйымдылығы 20·23·4 = 1840 объектіні құрайды.

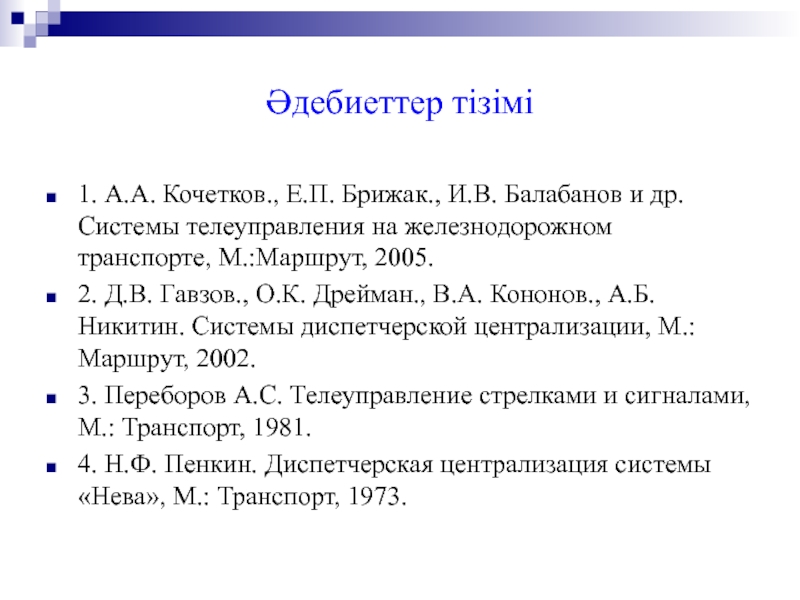

Слайд 18Әдебиеттер тізімі
1. А.А. Кочетков., Е.П. Брижак., И.В. Балабанов и др.
Системы телеуправления на железнодорожном транспорте, М.:Маршрут, 2005.
2. Д.В. Гавзов., О.К.
Дрейман., В.А. Кононов., А.Б. Никитин. Системы диспетчерской централизации, М.:Маршрут, 2002.3. Переборов А.С. Телеуправление стрелками и сигналами, М.: Транспорт, 1981.
4. Н.Ф. Пенкин. Диспетчерская централизация системы «Нева», М.: Транспорт, 1973.
