Двухтактный преобразователь постоянного напряжения с трансформаторной развязкой
Содержание
- 1. Двухтактный преобразователь постоянного напряжения с трансформаторной развязкой

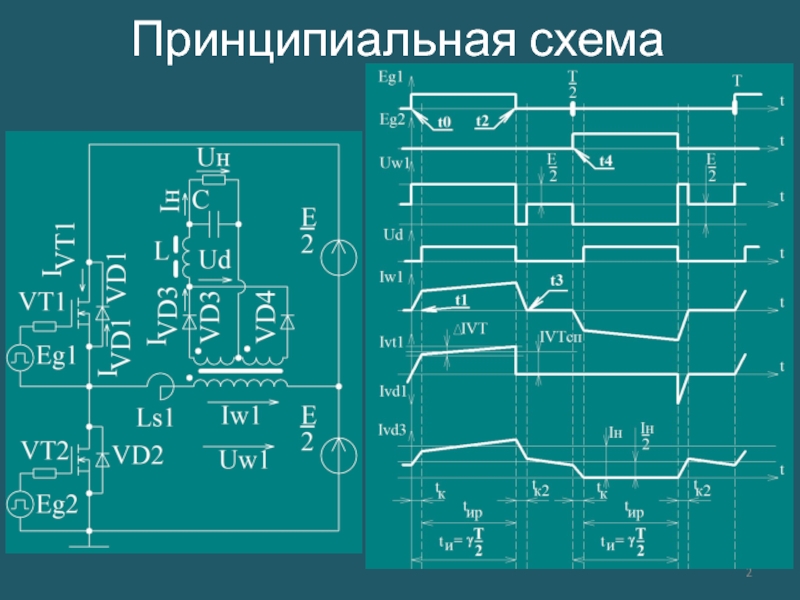

- 2. Принципиальная схема
- 3. Коммутация
- 4. Интервал импульса
- 5. Среднее напряжение нагрузки
- 6. Среднее напряжение нагрузки
- 7. Среднее напряжение нагрузки: учет силовых ключей

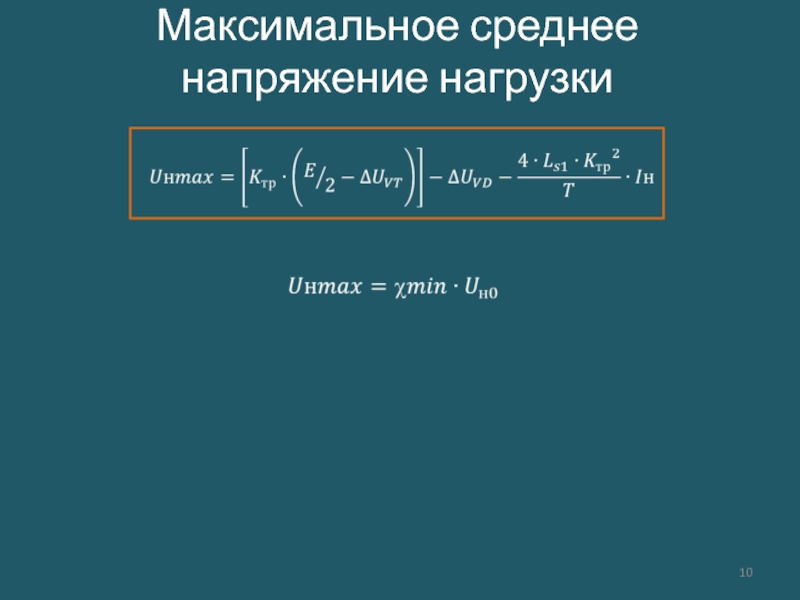

- 8. Максимальное среднее напряжение нагрузки
- 9. Максимальное среднее напряжение нагрузкиНеверно просто подставить в
- 10. Максимальное среднее напряжение нагрузки

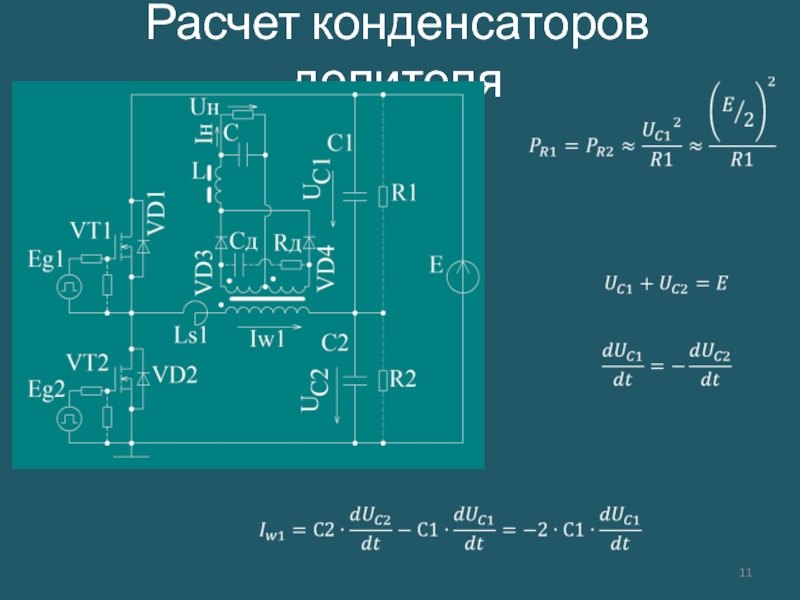

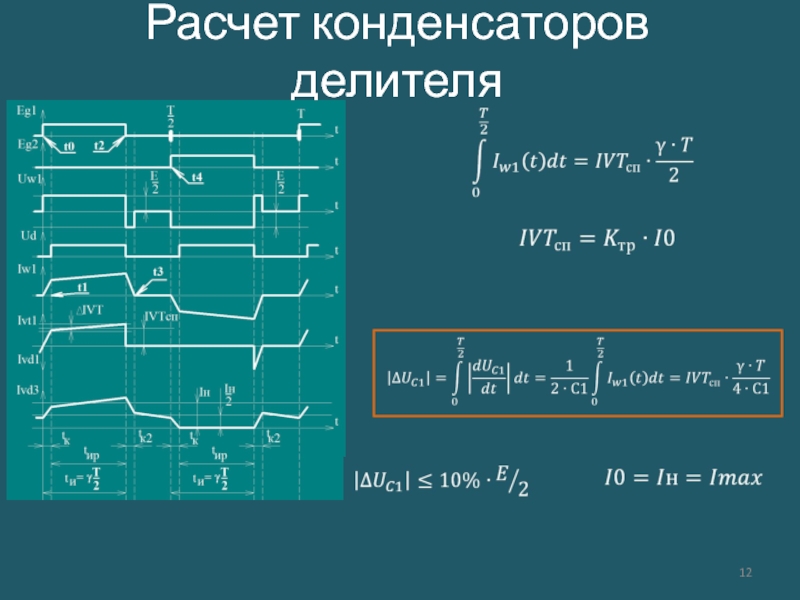

- 11. Расчет конденсаторов делителя
- 12. Расчет конденсаторов делителя
- 13. Расчет токов
- 14. Расчет токов
- 15. Расчет токов

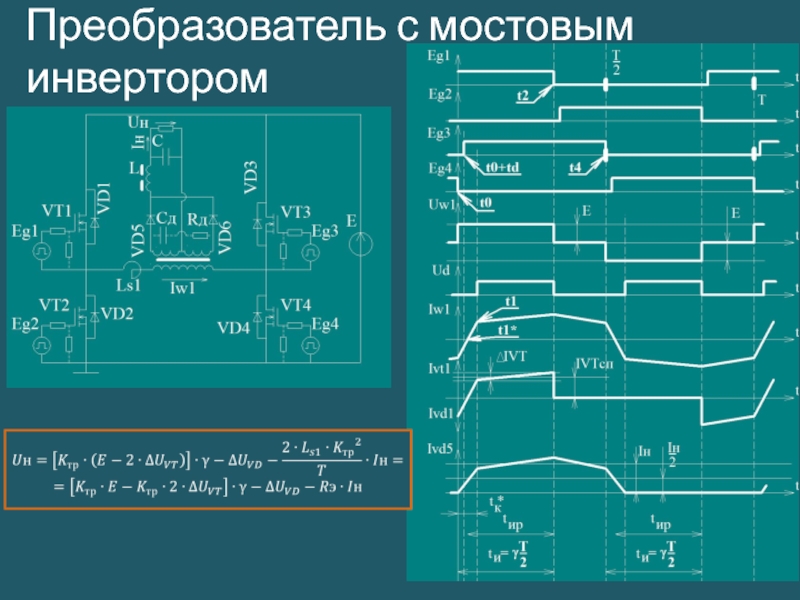

- 16. Преобразователь с мостовым инвертором
- 17. Преобразователь с мостовым инвертором
- 18. Скачать презентанцию
Принципиальная схема
Слайды и текст этой презентации
Слайд 9Максимальное среднее напряжение нагрузки
Неверно просто подставить в формулу =
1 !
а от -Iн·Kтр
