Серегин В.И., Суркова Н.Г.
Подготовили:
доцент кафедры РК-1 Гузненков В.Н.,
ст.преподаватель РК-1 Журбенко
П.А.1 семестр
часть 2
1 семестр
часть 2
Справочными называют
размеры, не подлежащие
выполнению по данному
чертежу и указываемые
для большего удобства
пользования чертежом

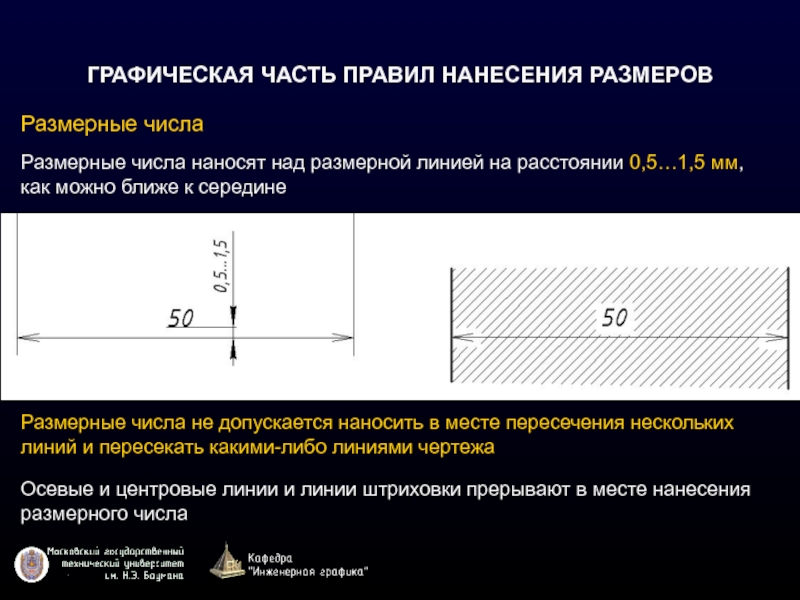

Осевые и центровые линии и линии штриховки прерывают в месте нанесения
размерного числа
