Слайд 1
1 Государственные эталоны, образцовые и рабочие СИ.
2 Государственная система обеспечения

единства измерений (ГСИ).
Государственная метрологическая служба (ГМС). Метрологические службы (МС) организаций.
Государственный

метрологический контроль и надзор (ГМКиН).
Поверка и калибровка СИ.
1  Государственные эталоны, образцовые и рабочие СИ.2	Государственная система обеспечения единства измерений (ГСИ).Государственная метрологическая служба (ГМС). Метрологические

Слайд 2 КЛАССИФИКАЦИЯ СИ по точности измерений:
эталоны;
образцовые СИ;
рабочие СИ.

КЛАССИФИКАЦИЯ СИ по точности измерений:эталоны;образцовые СИ;рабочие СИ.

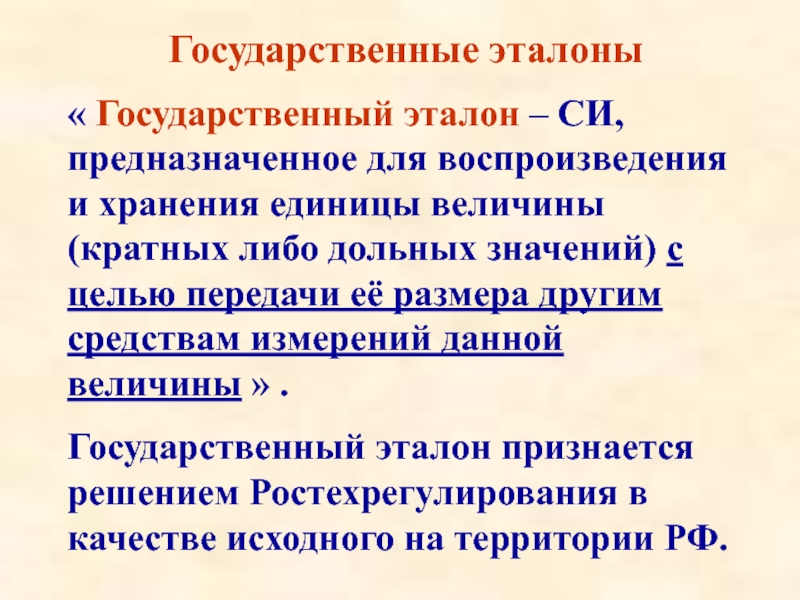

Слайд 3Государственные эталоны
« Государственный эталон – СИ, предназначенное для воспроизведения и

хранения единицы величины (кратных либо дольных значений) с целью передачи

её размера другим средствам измерений данной величины » .
Государственный эталон признается решением Ростехрегулирования в качестве исходного на территории РФ.
Государственные эталоны« Государственный эталон – СИ, предназначенное для воспроизведения и хранения единицы величины (кратных либо дольных значений)

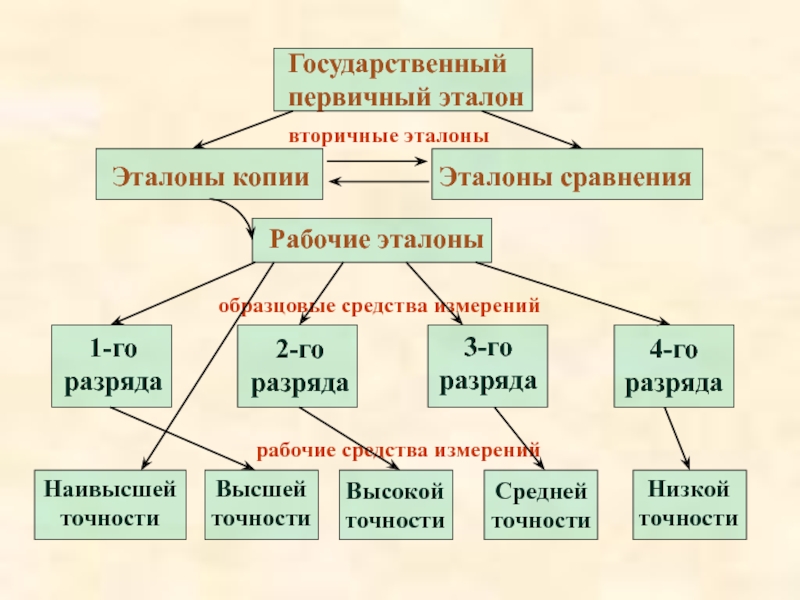

Слайд 4Государственный первичный эталон
вторичные эталоны
Эталоны копии
Эталоны сравнения
Рабочие эталоны
образцовые средства измерений
1-го разряда
2-го

разряда
3-го разряда
4-го разряда
рабочие средства измерений
Наивысшей точности
Высшей точности
Высокой точности
Средней точности
Низкой точности













Государственный первичный эталонвторичные эталоныЭталоны копииЭталоны сравненияРабочие эталоныобразцовые средства измерений1-го разряда2-го разряда3-го разряда4-го разрядарабочие средства измеренийНаивысшей точностиВысшей точностиВысокой

Слайд 5Процесс передачи размера единиц от эталонных СИ к рабочим СИ

(РСИ) происходит при их поверке и калибровке.
Пример: ГОСТ 8.021-84

«ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы»

Государственная система измерений (ГСИ)

Процесс передачи размера единиц от эталонных СИ к рабочим СИ (РСИ) происходит при их поверке и калибровке.

Слайд 6Центральная задача в организации измерений - достижение сопоставимых результатов измерений

одних и тех же объектов, выполненных в различных местах.
Она

решается путем обеспечения единства измерений. Единство достигается НД по метрологии и деятельностью МС и ГМКиН.
Центральная задача в организации измерений - достижение сопоставимых результатов измерений одних и тех же объектов, выполненных в

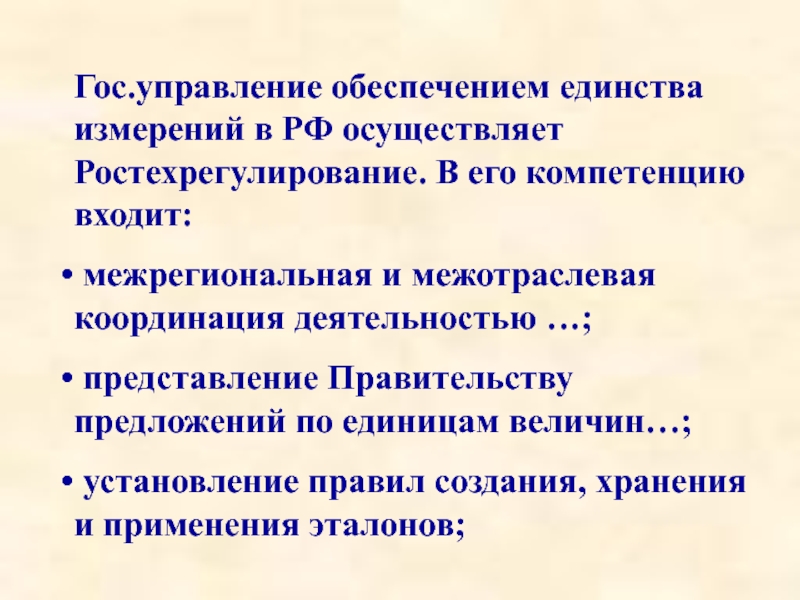

Слайд 7Гос.управление обеспечением единства измерений в РФ осуществляет Ростехрегулирование. В его

компетенцию входит:
межрегиональная и межотраслевая координация деятельностью …;
представление

Правительству предложений по единицам величин…;
установление правил создания, хранения и применения эталонов;
Гос.управление обеспечением единства измерений в РФ осуществляет Ростехрегулирование. В его компетенцию входит: межрегиональная и межотраслевая координация деятельностью

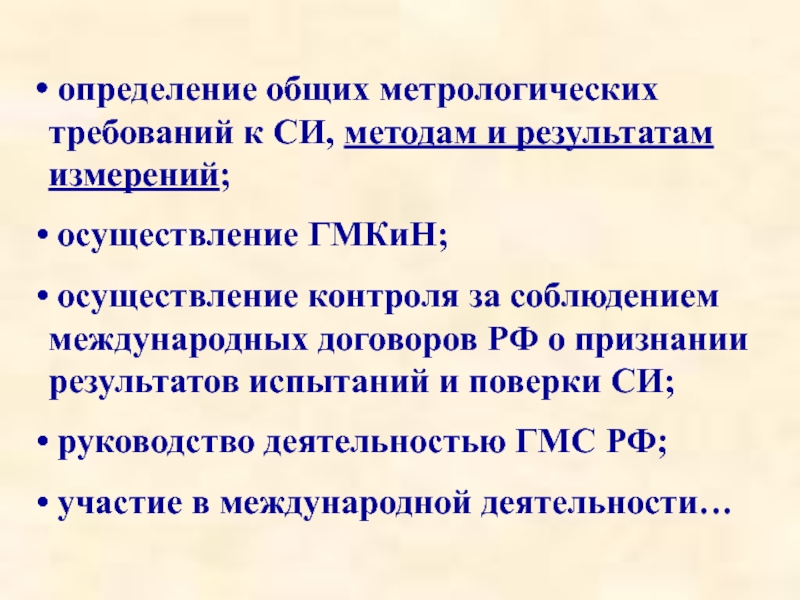

Слайд 8 определение общих метрологических требований к СИ, методам и результатам

измерений;
осуществление ГМКиН;
осуществление контроля за соблюдением международных договоров РФ

о признании результатов испытаний и поверки СИ;
руководство деятельностью ГМС РФ;
участие в международной деятельности…
определение общих метрологических требований к СИ, методам и результатам измерений; осуществление ГМКиН; осуществление контроля за соблюдением

Слайд 9Государственная метрологическая служба РФ (ГМС РФ)
« Метрологическая служба – совокупность

субъектов деятельности и видов работ, направленных на обеспечение единства измерений

»
ГМС РФ находится в ведении Ростехрегулирования и включает: 7 ГНМЦ и ГМС субъектов Российской Федерации, а также г. Москвы и С.-Петербурга. Кроме того она включает службы: ГСВЧ, ГССО, ГСССД.
Государственная метрологическая служба РФ (ГМС РФ)« Метрологическая служба – совокупность субъектов деятельности и видов работ, направленных на

Слайд 10МС могут создаваться в федеральных органах власти, министерствах, ведомствах, организациях,

имеющих статус ЮЛ, для выполнения ГМКиН. На небольших предприятиях рекомендовано

назначать ответственных лиц за обеспечение единства измерений.
Сеть МС обязана обеспечивать единство измерений.
МС могут создаваться в федеральных органах власти, министерствах, ведомствах, организациях, имеющих статус ЮЛ, для выполнения ГМКиН. На

Слайд 11Нормативная база ГСИ:
Закон РФ «Об обеспечении единства измерений» от

10.01.2003 №15-ФЗ.
ГОСТ и ГОСТ Р системы ГСИ (основополагающий

ГОСТ Р 8.000-99 «ГСИ. Основные положения».
Правила системы ГСИ (пример - ПР 50.2.006-96 «ГСИ. Поверка измерений. Организация и порядок проведения».
Рекомендации (гриф МИ).
Нормативная база ГСИ: Закон РФ «Об обеспечении единства измерений» от 10.01.2003 №15-ФЗ. ГОСТ и ГОСТ Р системы

Слайд 12Объекты регламентации в ГСИ:
общие правила и нормы по метрологии;

государственные поверочные схемы;
методики поверки СИ;
методики выполнения измерений. (МВИ

д.б. аттестованы !)
Объекты регламентации в ГСИ: общие правила и нормы по метрологии; государственные поверочные схемы; методики поверки СИ; методики

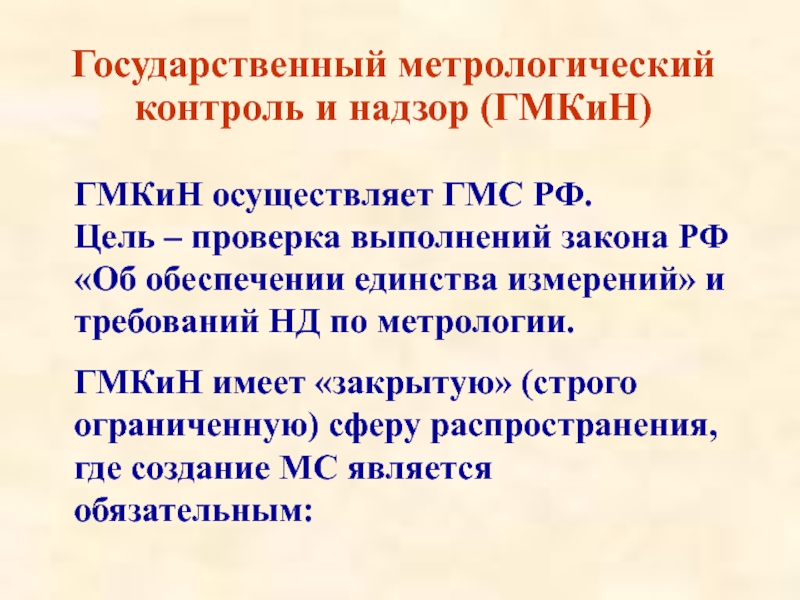

Слайд 13Государственный метрологический контроль и надзор (ГМКиН)
ГМКиН осуществляет ГМС РФ.

Цель – проверка выполнений закона РФ «Об обеспечении

единства измерений» и требований НД по метрологии.
ГМКиН имеет «закрытую» (строго ограниченную) сферу распространения, где создание МС является обязательным:
Государственный метрологический контроль и надзор (ГМКиН)ГМКиН осуществляет ГМС РФ.  	  Цель – проверка выполнений закона

Слайд 141 Здравоохранение, ветеринария, охрана окружающей среды, обеспечение безопасности труда.
Торговые

операции и расчеты между покупателем и продавцом.
Государственные учетные операции.
Обеспечение обороноспособности

государства.
1 Здравоохранение, ветеринария, охрана окружающей среды, обеспечение безопасности труда. Торговые операции и расчеты между покупателем и продавцом.Государственные

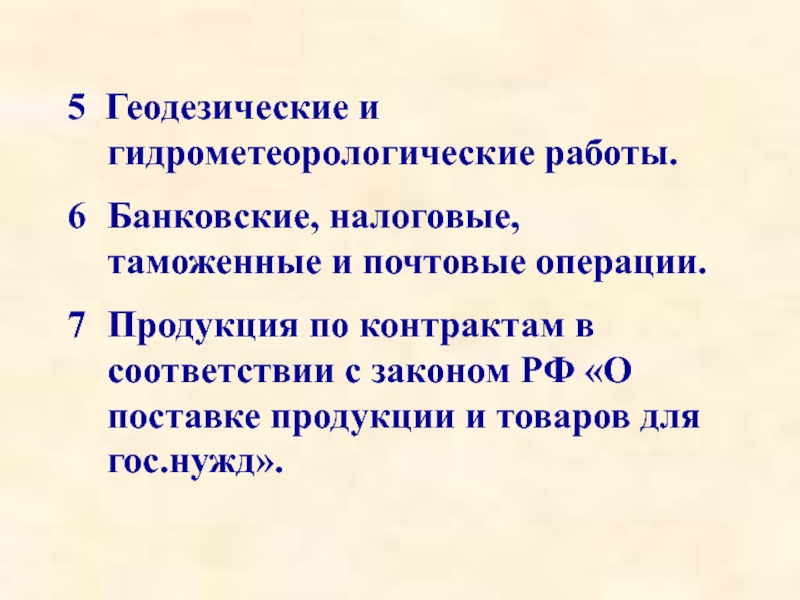

Слайд 155 Геодезические и гидрометеорологические работы.
Банковские, налоговые, таможенные и почтовые операции.
Продукция

по контрактам в соответствии с законом РФ «О поставке продукции

и товаров для гос.нужд».
5 Геодезические и гидрометеорологические работы.Банковские, налоговые, таможенные и почтовые операции.Продукция по контрактам в соответствии с законом РФ

Слайд 16Испытания и контроль качества продукции на соответствие требованиям ТР и

при обязательной сертификации.
Измерения по поручению суда, прокуратуры, арбитражного суда и

др. органов гос.управления.
Регистрация национальных и международных спортивных рекордов.
Испытания и контроль качества продукции на соответствие требованиям ТР и при обязательной сертификации.Измерения по поручению суда, прокуратуры,

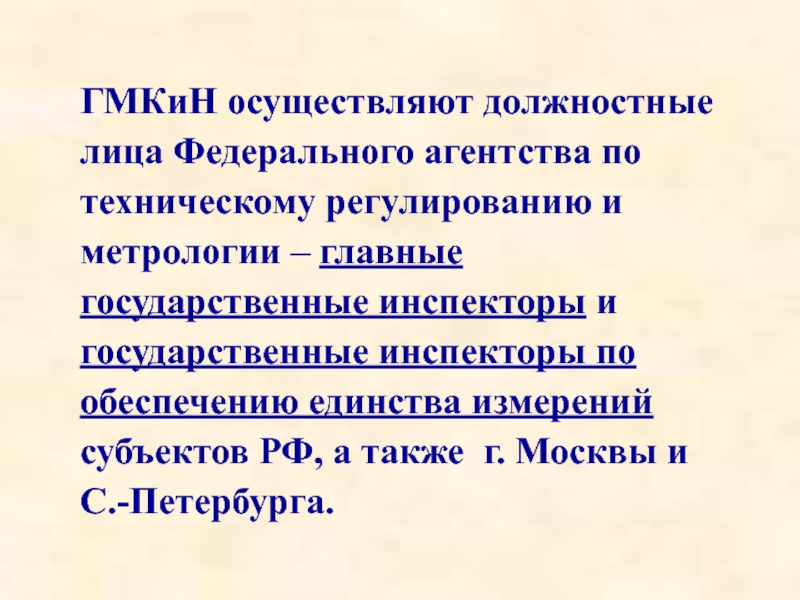

Слайд 17ГМКиН осуществляют должностные лица Федерального агентства по техническому регулированию и

метрологии – главные государственные инспекторы и государственные инспекторы по обеспечению

единства измерений субъектов РФ, а также г. Москвы и С.-Петербурга.
ГМКиН осуществляют должностные лица Федерального агентства по техническому регулированию и метрологии – главные государственные инспекторы и государственные

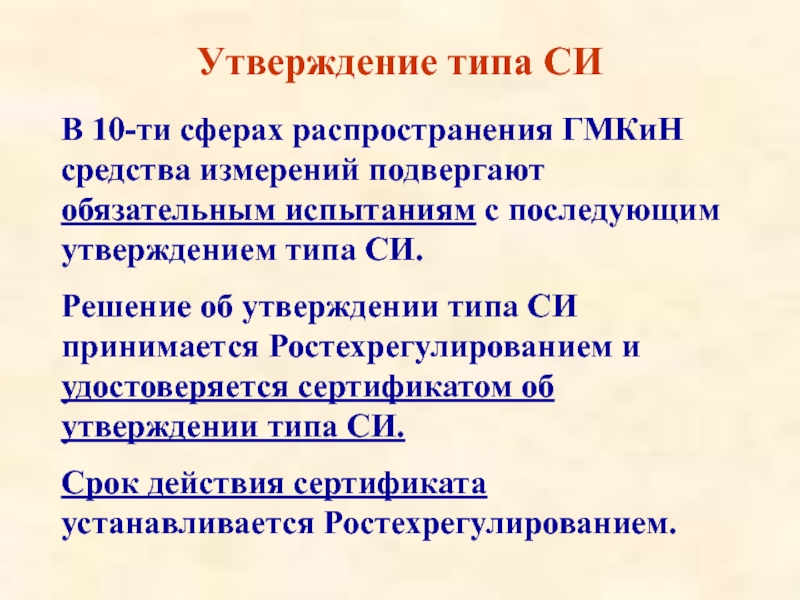

Слайд 19Утверждение типа СИ
В 10-ти сферах распространения ГМКиН средства измерений подвергают

обязательным испытаниям с последующим утверждением типа СИ.
Решение об утверждении типа

СИ принимается Ростехрегулированием и удостоверяется сертификатом об утверждении типа СИ.
Срок действия сертификата устанавливается Ростехрегулированием.
Утверждение типа СИВ 10-ти сферах распространения ГМКиН средства измерений подвергают обязательным испытаниям с последующим утверждением типа СИ.Решение

Слайд 20Испытания на «утверждение типа СИ» (испытывается типовой образец) проводят ГНМЦ,

аккредитованные Ростехрегулированием в качестве государственных центров испытаний СИ.
Ростехрегулирование может

также аккредитовать в качестве таких центров испытаний и другие специализированные организации !
Испытания на «утверждение типа СИ» (испытывается типовой образец) проводят ГНМЦ, аккредитованные Ростехрегулированием в качестве государственных центров испытаний

Слайд 21Утвержденный тип СИ вносится в Государственный реестр СИ.
На СИ утвержденного

типа и на его ЭД наносится знак утверждения типа средств

измерений.
Соответствие средств измерений утвержденному типу на территории РФ контролируется органами ГМС.
Утвержденный тип СИ вносится в Государственный реестр СИ.На СИ утвержденного типа и на его ЭД наносится знак

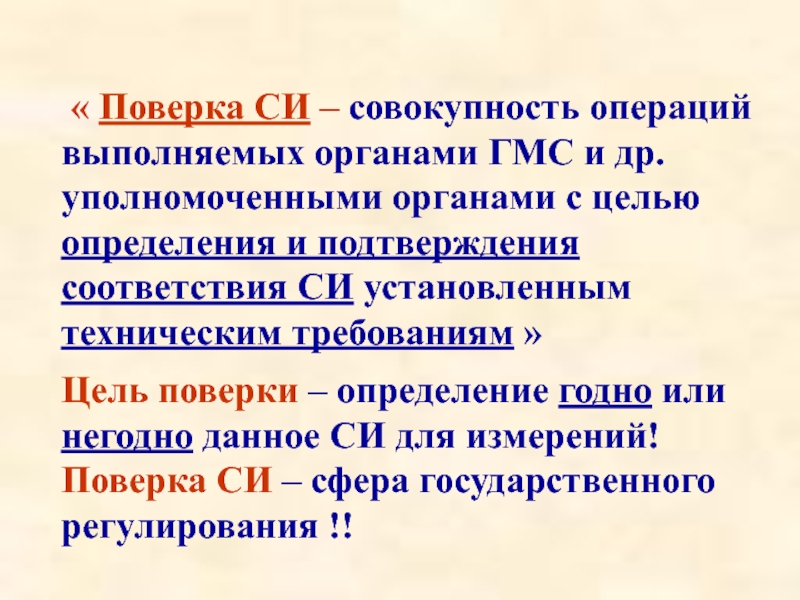

Слайд 22 « Поверка СИ – совокупность операций выполняемых органами ГМС

и др. уполномоченными органами с целью определения и подтверждения соответствия

СИ установленным техническим требованиям » Цель поверки – определение годно или негодно данное СИ для измерений! Поверка СИ – сфера государственного регулирования !!
« Поверка СИ – совокупность операций выполняемых органами ГМС и др. уполномоченными органами с целью определения

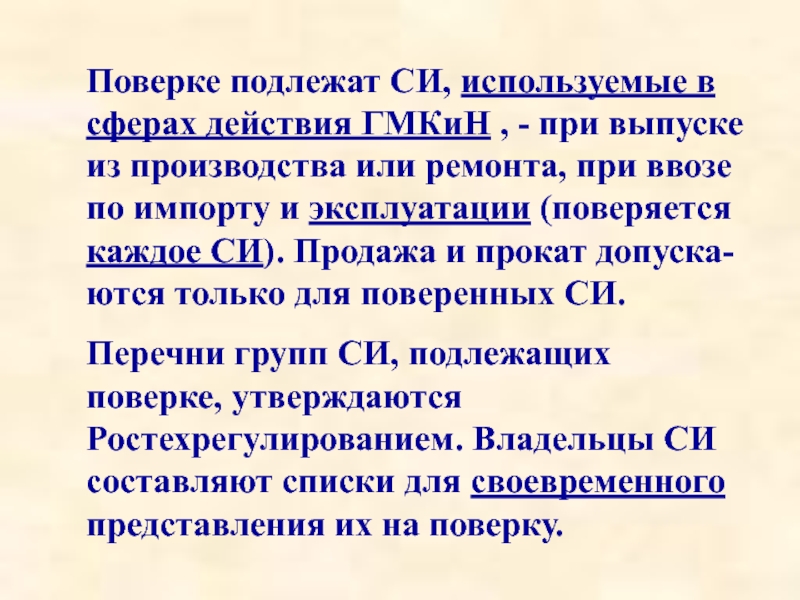

Слайд 23Поверке подлежат СИ, используемые в сферах действия ГМКиН , -

при выпуске из производства или ремонта, при ввозе по импорту

и эксплуатации (поверяется каждое СИ). Продажа и прокат допуска-ются только для поверенных СИ.
Перечни групп СИ, подлежащих поверке, утверждаются Ростехрегулированием. Владельцы СИ составляют списки для своевременного представления их на поверку.
Поверке подлежат СИ, используемые в сферах действия ГМКиН , - при выпуске из производства или ремонта, при

Слайд 24Право поверки СИ может быть предоставлено решением Ростехрегулирования аккредитованным МС

юридических лиц.
Поверку осуществляет физическое лицо, аттестованное в качестве поверителя органом

ГМС.
Положительные результаты поверки удостоверяются поверительным клеймом или свидетельством о поверке !
Право поверки СИ может быть предоставлено решением Ростехрегулирования аккредитованным МС юридических лиц.Поверку осуществляет физическое лицо, аттестованное в

Слайд 25Виды поверок:
1 - первичная (для утверждения типа СИ, при выпуске

из производства или ремонта, при ввозе по импорту);
2 - периодическая

(для эксплуатирующихся или хранящихся СИ);
Виды поверок:1 - первичная (для утверждения типа СИ, при выпуске из производства или ремонта, при ввозе по

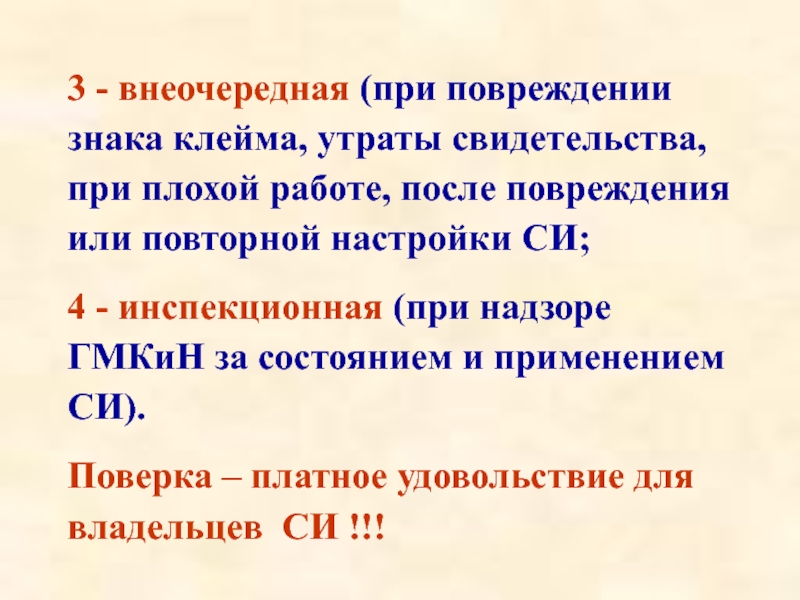

Слайд 263 - внеочередная (при повреждении знака клейма, утраты свидетельства, при

плохой работе, после повреждения или повторной настройки СИ;
4 - инспекционная

(при надзоре ГМКиН за состоянием и применением СИ).
Поверка – платное удовольствие для владельцев СИ !!!
3 - внеочередная (при повреждении знака клейма, утраты свидетельства, при плохой работе, после повреждения или повторной настройки

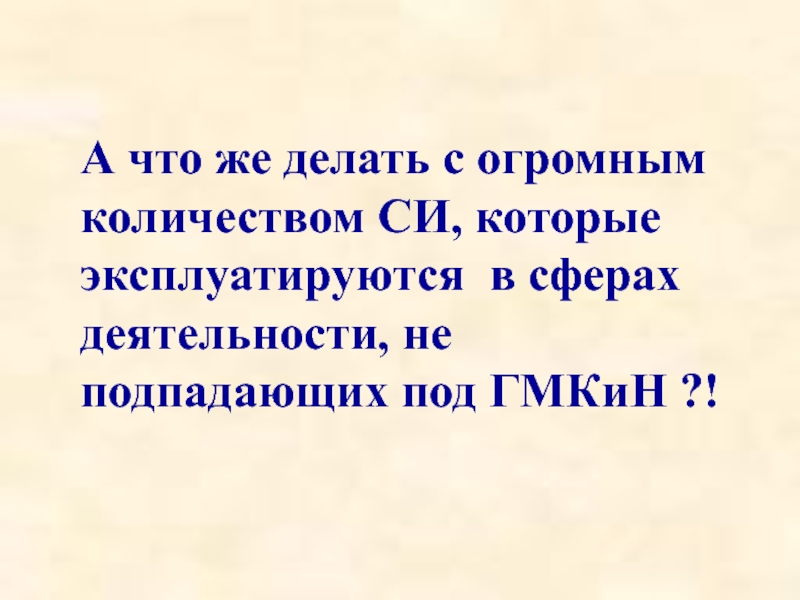

Слайд 27А что же делать с огромным количеством СИ, которые эксплуатируются

в сферах деятельности, не подпадающих под ГМКиН ?!

А что же делать с огромным количеством СИ, которые эксплуатируются в сферах деятельности, не подпадающих под ГМКиН

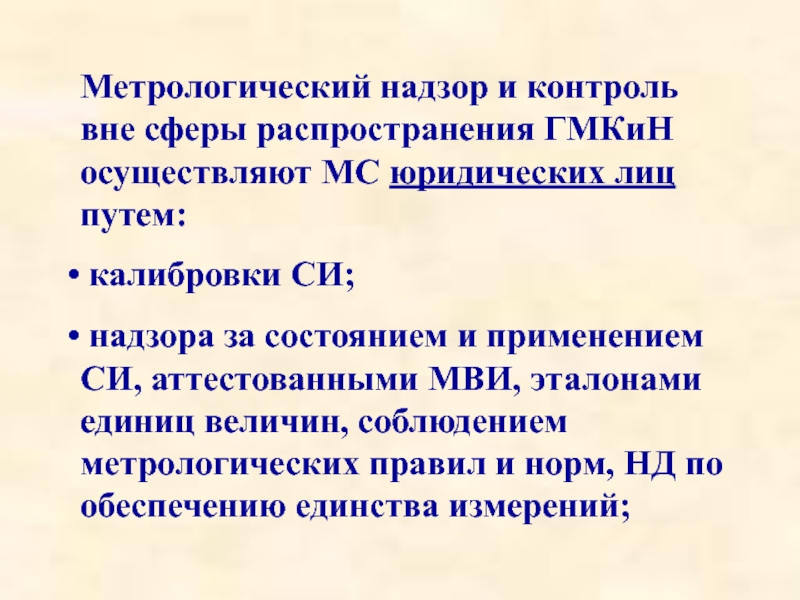

Слайд 28Метрологический надзор и контроль вне сферы распространения ГМКиН осуществляют МС

юридических лиц путем:
калибровки СИ;
надзора за состоянием и применением

СИ, аттестованными МВИ, эталонами единиц величин, соблюдением метрологических правил и норм, НД по обеспечению единства измерений;
Метрологический надзор и контроль вне сферы распространения ГМКиН осуществляют МС юридических лиц путем: калибровки СИ; надзора за

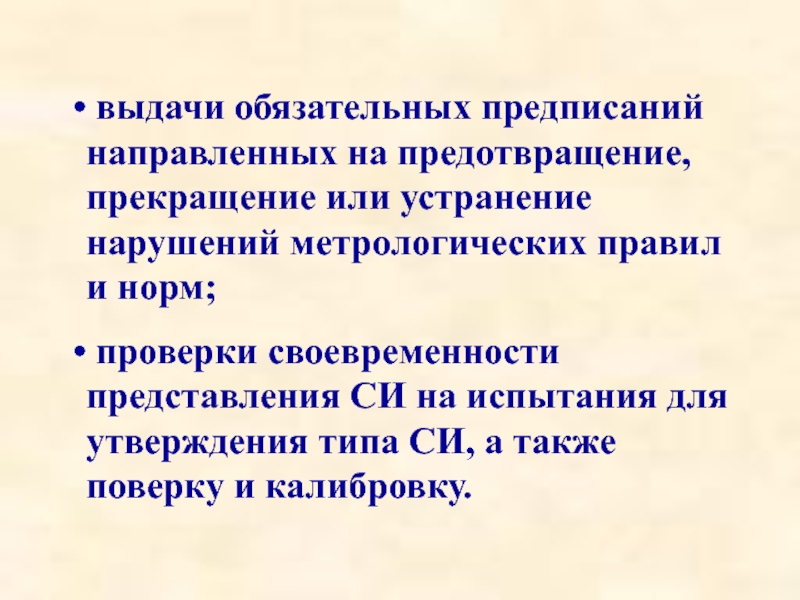

Слайд 29 выдачи обязательных предписаний направленных на предотвращение, прекращение или устранение

нарушений метрологических правил и норм;
проверки своевременности представления СИ на

испытания для утверждения типа СИ, а также поверку и калибровку.
выдачи обязательных предписаний направленных на предотвращение, прекращение или устранение нарушений метрологических правил и норм; проверки своевременности

Слайд 30 « Калибровка СИ – совокупность операций, выполняемых с целью

определения и подтверждения действительных значений метрологических характеристик и/или пригодности к

применению средства измерения, не подлежащего ГМКиН »
« Калибровка СИ – совокупность операций, выполняемых с целью определения и подтверждения действительных значений метрологических характеристик

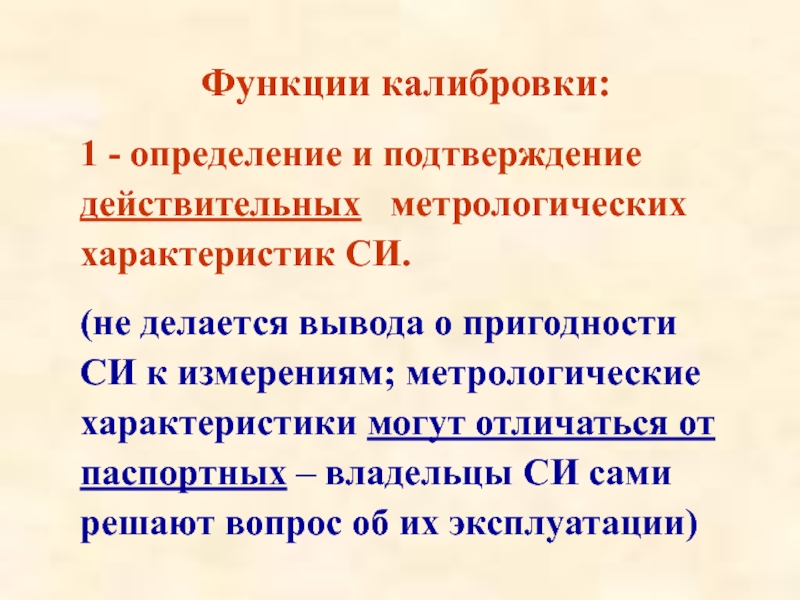

Слайд 31Функции калибровки:
1 - определение и подтверждение действительных метрологических характеристик

СИ.
(не делается вывода о пригодности СИ к измерениям; метрологические

характеристики могут отличаться от паспортных – владельцы СИ сами решают вопрос об их эксплуатации)
Функции калибровки:1 - определение и подтверждение действительных  метрологических характеристик СИ. (не делается вывода о пригодности СИ

Слайд 322 - определение и подтверждение пригодности СИ к применению.
(здесь

подтвержденные метрологические характеристики СИ соответствуют техническим требованиям !)

2 - определение и подтверждение пригодности СИ к применению. (здесь подтвержденные метрологические характеристики СИ соответствуют техническим требованиям

Слайд 33« СИ, не подлежащие ГМКиН могут подвергаться калибровке при выпуске

из производства, или ремонта, при ввозе по импорту, при эксплуатации,

прокате и продаже » : (Закон № 15-ФЗ)
(т.е. калибровка дело добровольное!)
« СИ, не подлежащие ГМКиН могут подвергаться калибровке при выпуске из производства, или ремонта, при ввозе по

Слайд 34Добровольность калибровки не освобождает владельцев СИ от необходимости соблюдения основного

требования единства измерений – привязки РСИ к государственным эталонам !

Добровольность калибровки не освобождает владельцев СИ от необходимости соблюдения основного требования единства измерений – привязки РСИ к
