Гидродроссели

необходимой зависимостью давления от расхода P=f(Q).
Они предназначены для

получение желаемой связи между пропускаемым расходом и перепадом давления на дросселе. Чаще всего желательна стабильность характеристики, независимость её от температуры.
Гидродроссели подразделяются на линейные P=KQ1 и квадратичные P=KQ2

Дроссель регулируемый без указания метода регулирования или положения запорно-регулирующего элемента, обычно без полностью закрытой позиции

Л и н е й н ы й д р о с с е л ь

В таких дросселях потери давления определяются потерями давления по длине. Часто это длинный канал небольшого размера движение жидкости в котором ламинарное.

hтр=λ (L/4R)(V2/2g) P=ρghтр=λ(L/4R)(ρV2/2)

λ=A/Re ,
где A- зависит от вида канала . Для круглой трубы А =64
У дросселей, имеющих прямоугольную форму сечения a x b
Rе=4RV/ν R=S/χ=ab/(2(a+b)) Re=2abV/(ν(a+b))

P=Aν(a+b)2 LρV/(8a2b2) V=Q/S P=f(A,ν,L,Q)

Характеристика зависит от вязкости, от температуры . Размеры каналов не должны быть менее 0,6 ÷0,8 мм из-за возможности облитерации.

Д и а ф р а г м е н н ы е д р о с с е л и
Диафрагма -тонкая стенка, перегородка с отверстием .
Расчет ведут по формуле Вейсбаха hм=ζ V2/2g ; V=Q/Sдр ; P=ρgh ,
где Sдр - площадь дросселирующего отверстия
Р- перепад давления на диафрагме
P=ζ ρQ2/2Sдр2 ζ=2÷2,5 P=KQ2

в ы е или п а к е

т н ы е дроссели

В гидроприводе площадь обозначают S , а вместо напора Н- перепад давления Н=Р’/ρg,
где Р’- перепад давления на шайбе.

В расчете используется формула истечения через отверстие

Если шайб n, то Р’ = Р/n=(P1-P2)/n

μп- приведенный коэффициент расхода дроссельного пакета

не успевает и отверстие в шайбе “работает ” частично ,

как цилиндрический насадок , вводят поправочный коэффициент К.

P=Q2ρ/(2Kμп2 S2)

Для Re>2000 K=1,25 l=5d d>0,3мм

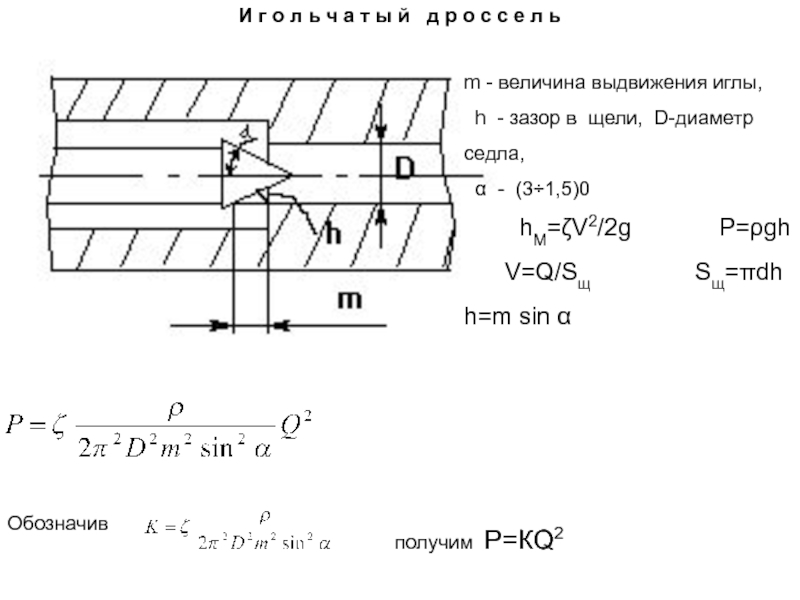

д р о с с е л ь
m

- величина выдвижения иглы,
h - зазор в щели, D-диаметр седла,
α - (3÷1,5)0
hΜ=ζV2/2g P=ρgh
V=Q/Sщ Sщ=πdh h=m sin α

Обозначив

получим Р=КQ2

малых расходах. Однако устойчивая работа дросселя возможно при уменьшении площади

до определенного предела, ниже которого расход становится нестабильным. Это объясняется облитерацией - заращиванием проходного отверстия.
Сущность облитерации заключается в том, что в микронеровностях узких каналов задерживаются и оседают твердые частицы, содержащиеся в рабочей жидкости. Если размеры частиц, загрязняющих жидкость, соизмеримы с размером рабочего окна, то может произойти полное его заращивание и прекращение расхода жидкости через дроссель. При увеличении площади рабочего окна расход жидкости восстанавливается.

рабочей жидкости, но и адсорбция поляризованных молекул рабочей жидкости на

стенках щели. Адсорбируемые молекулы образуют многорядный слой, толщина которого может достигать 10 мкм. Этот слой способен сопротивляться значительным нормальным и сдвигающим нагрузкам. В конечном итоге происходит постепенное уменьшение площади живого сечения рабочего окна, а при малых значениях и полное его заращивание. Соответственно уменьшается до нуля и расход жидкости через дроссель. При страгивании с места запорного элемента дросселя адсорбционный слой молекул разрушается, а первоначальный расход восстанавливается.
Поэтому, чтобы добиться малого расхода в ответственных гидросистемах, применяют специальные конструкции дросселей. В таких дросселях рабочему органу (игле, пробке, диафрагме и т.д.) сообщаются непрерывные вращательные или осциллирующие движения.
