осколкових гранат Ф-1, РГД-5, РГО, РГН.

2. Призначення,

бойові та технічні характеристики, загальна будова ручної кумулятивної гранати РКГ-3.

Тема 1. Будова стрілецької зброї

Заняття 9. Ручні гранати

гранат Ф-1, РГД-5, РГО, РГН.
Ручні осколочні гранати призначені для

ураження уламками живої сили противника в ближньому бою у різних видах бою, як у пішому порядку так і на транспортних засобах.
На озброєнні у ЗС України є:
- ручні наступальні гранати РГД-5, РГ-42, РГН;
- ручні оборонні гранати РГО, Ф-1.

У залежності від того, на яку відстань розлітаються осколки гранати діляться на наступальні та оборонні.

Розривного заряду(5);
Запала (3).
Сталевий корпус призначено для розміщення розривного

заряду, трубки для запала, а також для утворення осколків під час вибуху гранати. Він складається з двох частин: верхньої - ковпак (4) та нижньої - піддон (7). Ковпак та піддон мають спеціальні вкладиші (6) для утворення осколків під час вибуху гранати. Розривний заряд (тротил) призначено для розриву корпуса гранати на осколки та надання їм початкової швидкості польоту.

Уніфікований запал (УЗРГМ) призначено для запалювання капсуля – запальника.

(2).
3. Спрямовуюча шайба (3).
4. Бойова пружина (4).
5. Ударник (5) з

шайбою (6).
6. Спусковій важіль (7).
7. Запобіжна чека (8).
Особисто запал:
1. Втулка сповільнювача (9);
2. Капсуль - запальника сповільнювача (11).
3. Сповільнювач (10).
4. Капсуль-детонатора (12).

зовнішніх на півсфер має внутрішні на півсфери, що виготовлені зі

сталі.
Розривний заряд заповнює корпус і служить для його розриву на 670 – 700 осколків масою 0,46 г, які розлітаються з початковою швидкістю 1200 м/с і уражають живу силу в радіусі до 150 м.

речовини.
Корпус призначений для розміщення в ньому вибухової речовини і

утворення під час вибуху до 220 – 300 осколків середньою масою 0,42 г і з початковою швидкістю їх розльоту 700 м/с. Корпус складається з верхньої і нижньої частин (півсфер) з алюмінієвого сплаву.

Граната РГН

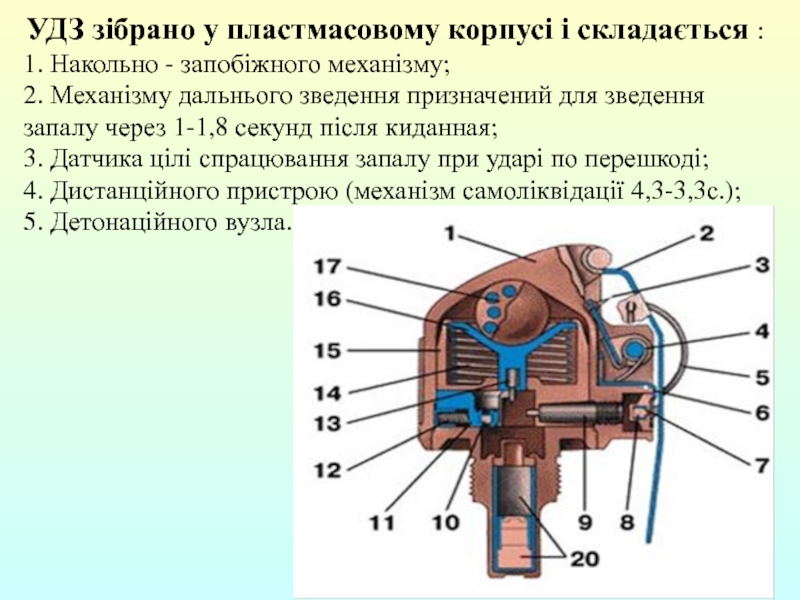

Ударно-дистанційний запал (УДЗ) гранат РГН, РГО призначений для підриву вибухової речовини при ударі гранати о перешкоду. У випадку не спрацювання при вдарі по перепоні запал спрацьовує через 3,3—4,3 с і граната самоліквідується.

- запобіжного механізму;
2. Механізму дальнього зведення призначений для зведення запалу

через 1-1,8 секунд після киданная;
3. Датчика цілі спрацювання запалу при ударі по перешкоді;
4. Дистанційного пристрою (механізм самоліквідації 4,3-3,3с.);
5. Детонаційного вузла.

гранати РКГ-3.
РКГ-3 призначена для боротьби з танками, самохідно-артилерійськими установками, бронетранспортерами,

бойовими машинами піхоти та іншою броньованою технікою противника, а також для руйнування оборонних споруд противника.
Граната РКГ 3 є гранатою направленої дії.

- запала.

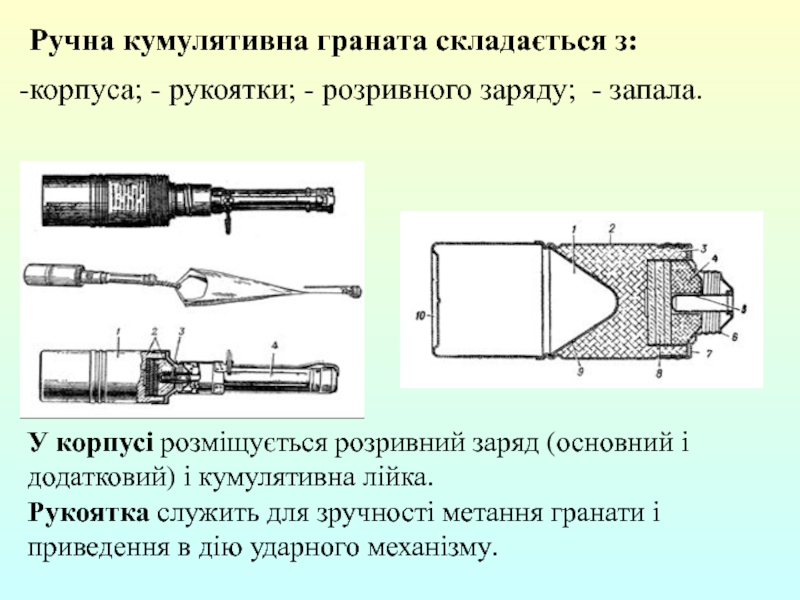

У корпусі розміщується розривний заряд (основний і додатковий) і

кумулятивна лійка.
Рукоятка служить для зручності метання гранати і приведення в дію ударного механізму.

відкидного ковпака з планкою і запобіжної чеки з кільцем.
У

рукоятці розміщуються ударний механізм, стабілізатор і запобіжний пристрій.
Ударний механізм призначений для запалювання капсуля-детонатора запала.
Стабілізатор призначений для надання гранаті направленого польоту дном корпуса вперед.

- планка відкидного ковпака з кулькою - забезпечує безпеку при

випадковому падінні гранати коли чека висмикнута;
третій запобіжник - забезпечує безпеку гранати після метання при випадковому ударі о перешкоду, яка розміщена ближче 1м. Вимикається стабілізатором;
четвертий запобіжник - контр запобіжна пружина - забезпечує безпеку гранати при польоті, утримуючи інерційний тягарець від пересування.
