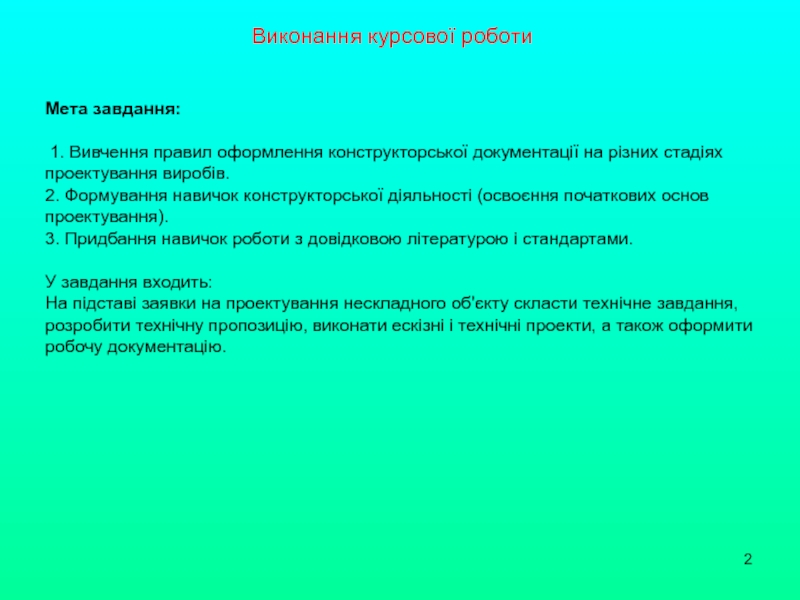

2. Формування навичок конструкторської діяльності (освоєння

початкових основ проектування).
3. Придбання навичок роботи з довідковою літературою і стандартами.

У завдання входить:
На підставі заявки на проектування нескладного об'єкту скласти технічне завдання, розробити технічну пропозицію, виконати ескізні і технічні проекти, а також оформити робочу документацію.

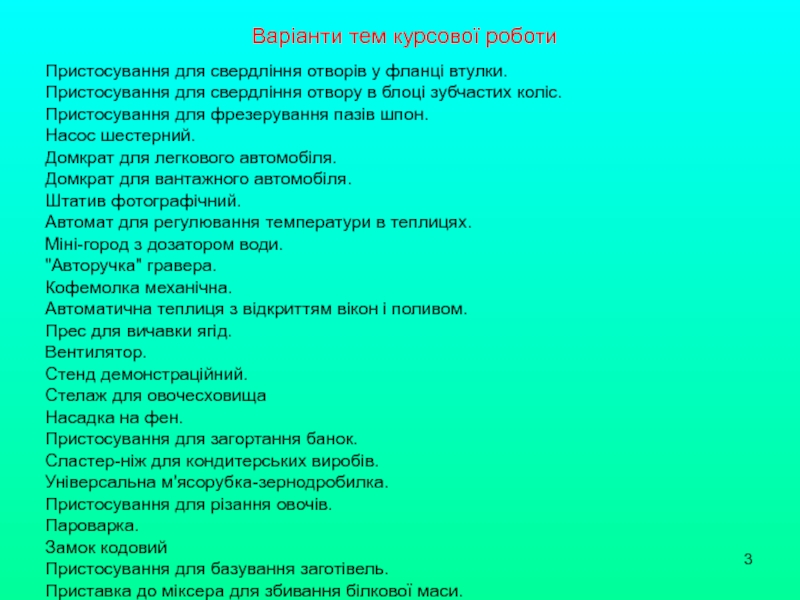

для свердління отвору в блоці зубчастих коліс.
Пристосування для фрезерування пазів

шпон.
Насос шестерний.
Домкрат для легкового автомобіля.
Домкрат для вантажного автомобіля.
Штатив фотографічний.
Автомат для регулювання температури в теплицях.
Міні-город з дозатором води.
"Авторучка" гравера.
Кофемолка механічна.
Автоматична теплиця з відкриттям вікон і поливом.
Прес для вичавки ягід.
Вентилятор.
Стенд демонстраційний.
Стелаж для овочесховища
Насадка на фен.
Пристосування для загортання банок.
Сластер-ніж для кондитерських виробів.
Універсальна м'ясорубка-зернодробилка.
Пристосування для різання овочів.
Пароварка.
Замок кодовий
Пристосування для базування заготівель.
Приставка до міксера для збивання білкової маси.

проект
4. Конструкторські документи виробу
5. Експлуатаційна документація
Лектор доцент кафедри комп’ютерних мультимедійних

технологій
МАЛЯРЧУК В.О.

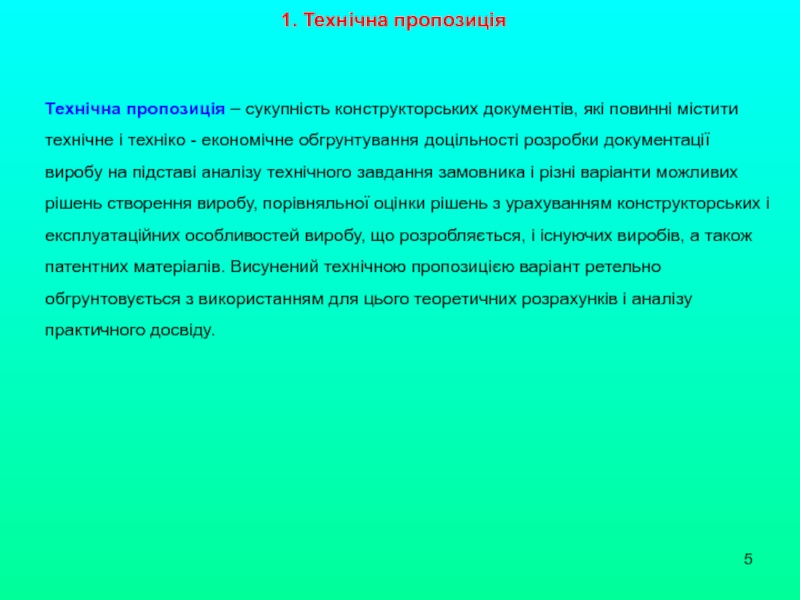

містити технічне і техніко - економічне обгрунтування доцільності розробки документації

виробу на підставі аналізу технічного завдання замовника і різні варіанти можливих рішень створення виробу, порівняльної оцінки рішень з урахуванням конструкторських і експлуатаційних особливостей виробу, що розробляється, і існуючих виробів, а також патентних матеріалів. Висунений технічною пропозицією варіант ретельно обгрунтовується з використанням для цього теоретичних розрахунків і аналізу практичного досвіду.

наступний:

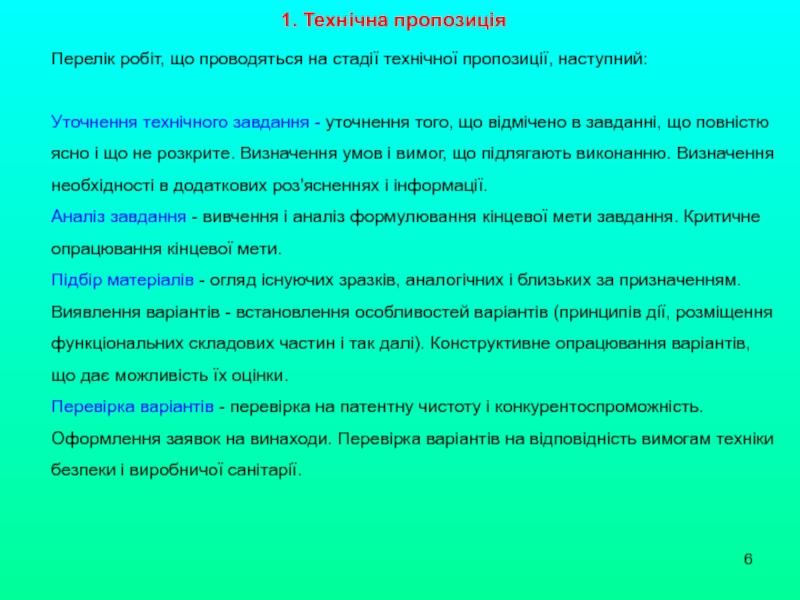

Уточнення технічного завдання - уточнення того, що відмічено в

завданні, що повністю ясно і що не розкрите. Визначення умов і вимог, що підлягають виконанню. Визначення необхідності в додаткових роз'ясненнях і інформації.
Аналіз завдання - вивчення і аналіз формулювання кінцевої мети завдання. Критичне опрацювання кінцевої мети.
Підбір матеріалів - огляд існуючих зразків, аналогічних і близьких за призначенням.
Виявлення варіантів - встановлення особливостей варіантів (принципів дії, розміщення функціональних складових частин і так далі). Конструктивне опрацювання варіантів, що дає можливість їх оцінки.
Перевірка варіантів - перевірка на патентну чистоту і конкурентоспроможність. Оформлення заявок на винаходи. Перевірка варіантів на відповідність вимогам техніки безпеки і виробничої санітарії.

переваг і недоліків. Порівняння їх за показниками якості, технологічності, стандартизації

та ін.

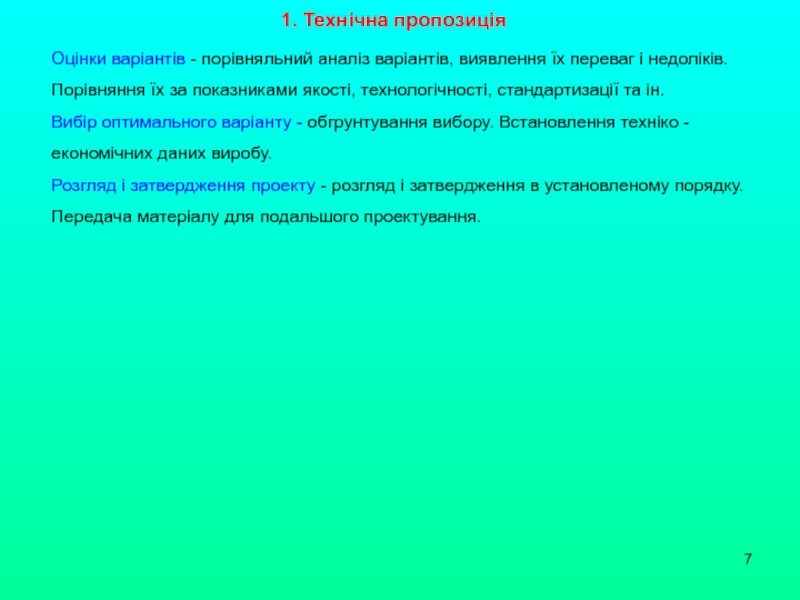

Вибір оптимального варіанту - обгрунтування вибору. Встановлення техніко - економічних даних виробу.
Розгляд і затвердження проекту - розгляд і затвердження в установленому порядку. Передача матеріалу для подальшого проектування.

документів, встановлені Держстандартом, наступні:

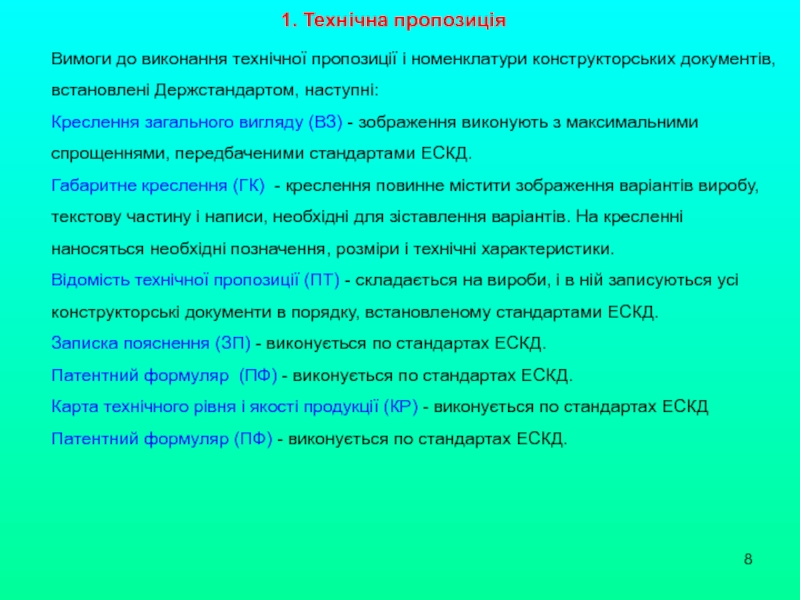

Креслення загального вигляду (ВЗ) - зображення

виконують з максимальними спрощеннями, передбаченими стандартами ЕСКД.
Габаритне креслення (ГК) - креслення повинне містити зображення варіантів виробу, текстову частину і написи, необхідні для зіставлення варіантів. На кресленні наносяться необхідні позначення, розміри і технічні характеристики.
Відомість технічної пропозиції (ПТ) - складається на вироби, і в ній записуються усі конструкторські документи в порядку, встановленому стандартами ЕСКД.
Записка пояснення (ЗП) - виконується по стандартах ЕСКД.
Патентний формуляр (ПФ) - виконується по стандартах ЕСКД.
Карта технічного рівня і якості продукції (КР) - виконується по стандартах ЕСКД
Патентний формуляр (ПФ) - виконується по стандартах ЕСКД.

порядку є основою для розробки ескізного (технічного) проекту проектування.

Ескізний проект

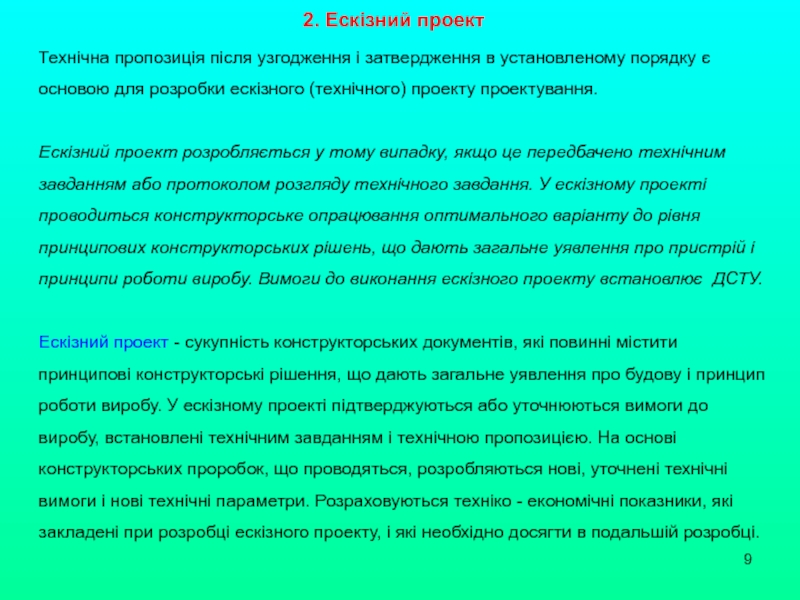

розробляється у тому випадку, якщо це передбачено технічним завданням або протоколом розгляду технічного завдання. У ескізному проекті проводиться конструкторське опрацювання оптимального варіанту до рівня принципових конструкторських рішень, що дають загальне уявлення про пристрій і принципи роботи виробу. Вимоги до виконання ескізного проекту встановлює ДСТУ.

Ескізний проект - сукупність конструкторських документів, які повинні містити принципові конструкторські рішення, що дають загальне уявлення про будову і принцип роботи виробу. У ескізному проекті підтверджуються або уточнюються вимоги до виробу, встановлені технічним завданням і технічною пропозицією. На основі конструкторських проробок, що проводяться, розробляються нові, уточнені технічні вимоги і нові технічні параметри. Розраховуються техніко - економічні показники, які закладені при розробці ескізного проекту, і які необхідно досягти в подальшій розробці.

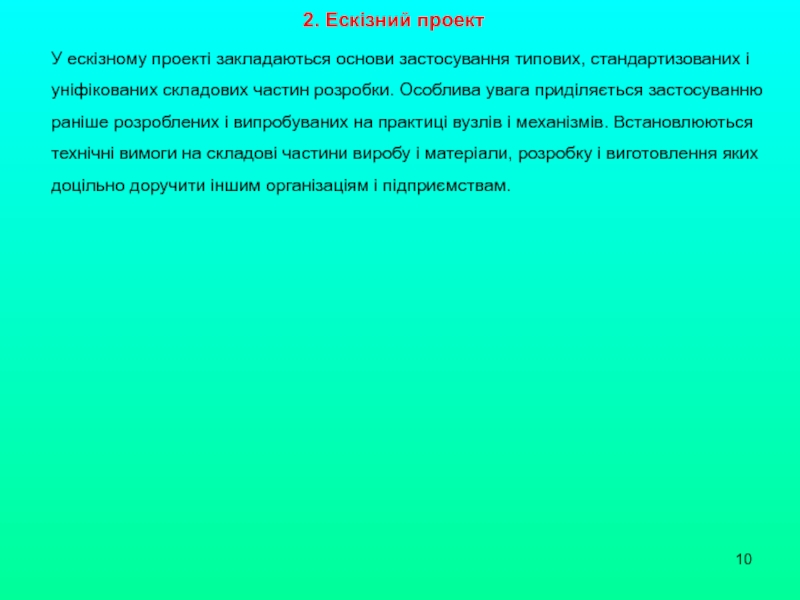

складових частин розробки. Особлива увага приділяється застосуванню раніше розроблених і

випробуваних на практиці вузлів і механізмів. Встановлюються технічні вимоги на складові частини виробу і матеріали, розробку і виготовлення яких доцільно доручити іншим організаціям і підприємствам.

2. Ескізний проект

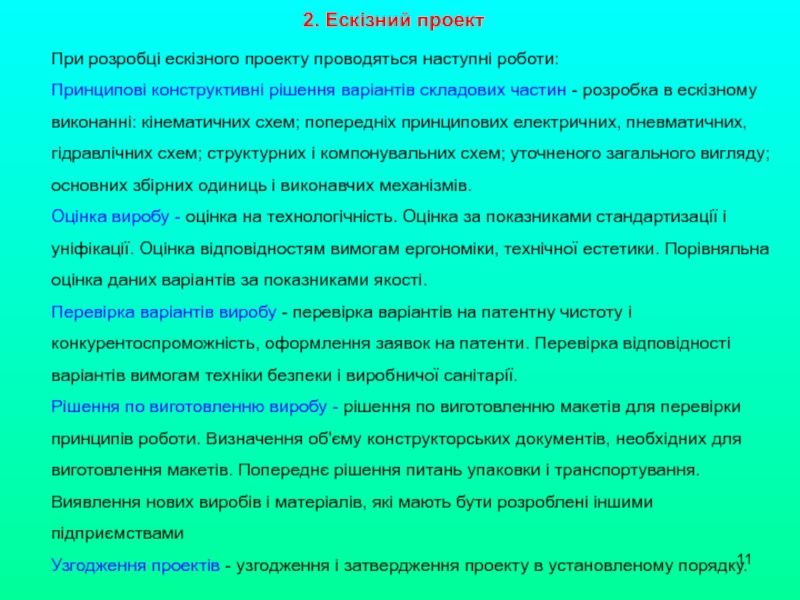

складових частин - розробка в ескізному виконанні: кінематичних схем; попередніх

принципових електричних, пневматичних, гідравлічних схем; структурних і компонувальних схем; уточненого загального вигляду; основних збірних одиниць і виконавчих механізмів.
Оцінка виробу - оцінка на технологічність. Оцінка за показниками стандартизації і уніфікації. Оцінка відповідностям вимогам ергономіки, технічної естетики. Порівняльна оцінка даних варіантів за показниками якості.
Перевірка варіантів виробу - перевірка варіантів на патентну чистоту і конкурентоспроможність, оформлення заявок на патенти. Перевірка відповідності варіантів вимогам техніки безпеки і виробничої санітарії.
Рішення по виготовленню виробу - рішення по виготовленню макетів для перевірки принципів роботи. Визначення об'єму конструкторських документів, необхідних для виготовлення макетів. Попереднє рішення питань упаковки і транспортування. Виявлення нових виробів і матеріалів, які мають бути розроблені іншими підприємствами
Узгодження проектів - узгодження і затвердження проекту в установленому порядку.

2. Ескізний проект

окремих вузлів і механізмів, приймаються рішення про виготовлення і випробування

макетів і у загальних рисах намічається технологія їх виготовлення.

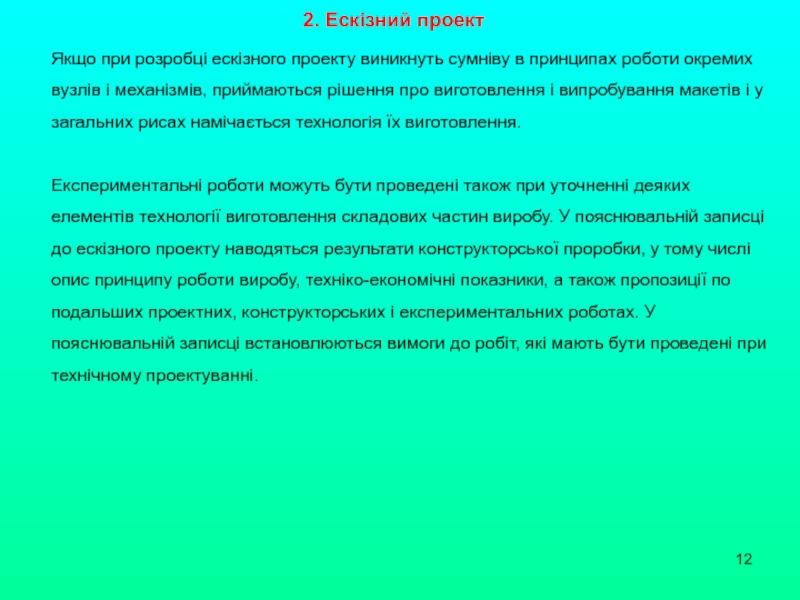

Експериментальні роботи можуть бути проведені також при уточненні деяких елементів технології виготовлення складових частин виробу. У пояснювальній записці до ескізного проекту наводяться результати конструкторської проробки, у тому числі опис принципу роботи виробу, техніко-економічні показники, а також пропозиції по подальших проектних, конструкторських і експериментальних роботах. У пояснювальній записці встановлюються вимоги до робіт, які мають бути проведені при технічному проектуванні.

2. Ескізний проект

вигляду (ВЗ), теоретичне креслення (ТК), габаритне креслення (ГК), схеми по

ДСТУ - повинно містити зображення виробу, текстову частину і написи, необхідні для розуміння конструктивного пристрою виробу. На кресленні наносяться необхідні позначення, вказівки про склад, технічні характеристики, розміри і тому подібне. Найменування і позначення складових частин вказують на лініях-винесеннях або в таблиці. Зображення виконуються з максимальними спрощеннями, без подробиць розробки, але строго в масштабі. Зображення бажано виконувати в натуральній величині.

2. Ескізний проект

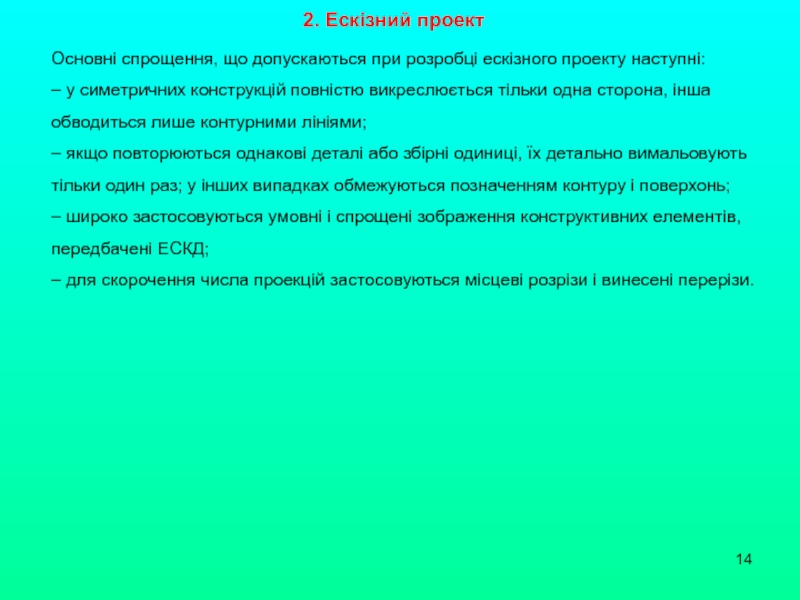

у симетричних конструкцій повністю викреслюється тільки одна сторона, інша обводиться

лише контурними лініями;
‒ якщо повторюються однакові деталі або збірні одиниці, їх детально вимальовують тільки один раз; у інших випадках обмежуються позначенням контуру і поверхонь;
‒ широко застосовуються умовні і спрощені зображення конструктивних елементів, передбачені ЕСКД;
‒ для скорочення числа проекцій застосовуються місцеві розрізи і винесені перерізи.

2. Ескізний проект

порядку служить підставою для розробки технічного проекту або робочої конструкторської

документації.

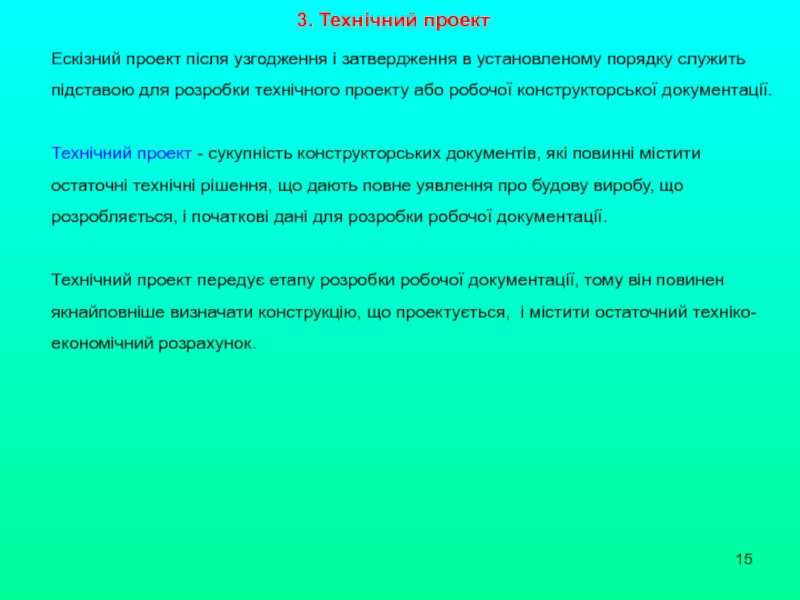

Технічний проект - сукупність конструкторських документів, які повинні містити остаточні технічні рішення, що дають повне уявлення про будову виробу, що розробляється, і початкові дані для розробки робочої документації.

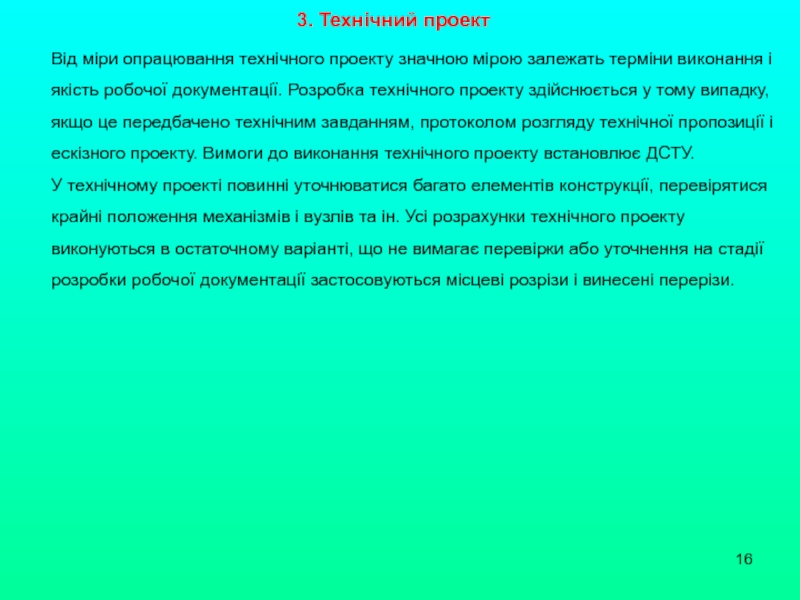

Технічний проект передує етапу розробки робочої документації, тому він повинен якнайповніше визначати конструкцію, що проектується, і містити остаточний техніко-економічний розрахунок.

терміни виконання і якість робочої документації. Розробка технічного проекту здійснюється

у тому випадку, якщо це передбачено технічним завданням, протоколом розгляду технічної пропозиції і ескізного проекту. Вимоги до виконання технічного проекту встановлює ДСТУ.
У технічному проекті повинні уточнюватися багато елементів конструкції, перевірятися крайні положення механізмів і вузлів та ін. Усі розрахунки технічного проекту виконуються в остаточному варіанті, що не вимагає перевірки або уточнення на стадії розробки робочої документації застосовуються місцеві розрізи і винесені перерізи.

вимоги до їх виконання:

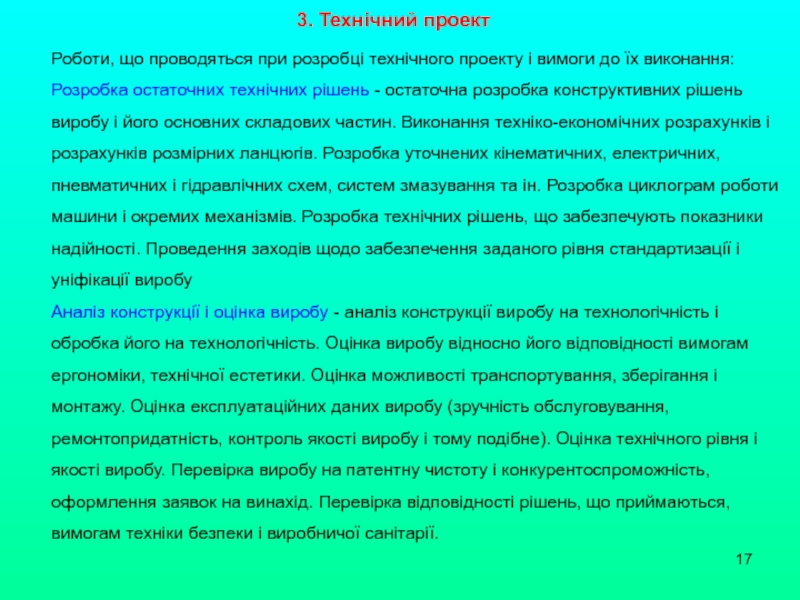

Розробка остаточних технічних рішень - остаточна розробка

конструктивних рішень виробу і його основних складових частин. Виконання техніко-економічних розрахунків і розрахунків розмірних ланцюгів. Розробка уточнених кінематичних, електричних, пневматичних і гідравлічних схем, систем змазування та ін. Розробка циклограм роботи машини і окремих механізмів. Розробка технічних рішень, що забезпечують показники надійності. Проведення заходів щодо забезпечення заданого рівня стандартизації і уніфікації виробу
Аналіз конструкції і оцінка виробу - аналіз конструкції виробу на технологічність і обробка його на технологічність. Оцінка виробу відносно його відповідності вимогам ергономіки, технічної естетики. Оцінка можливості транспортування, зберігання і монтажу. Оцінка експлуатаційних даних виробу (зручність обслуговування, ремонтопридатність, контроль якості виробу і тому подібне). Оцінка технічного рівня і якості виробу. Перевірка виробу на патентну чистоту і конкурентоспроможність, оформлення заявок на винахід. Перевірка відповідності рішень, що приймаються, вимогам техніки безпеки і виробничої санітарії.

і випробування макетів, необхідних для перевірки конструктивних рішень. Остаточне оформлення

заявок на розробку і виготовлення нових виробів і матеріалів, що використовуються у виробі. Виявлення номенклатури покупних виробів, узгодження застосування покупних виробів. Розробка креслень складальних одиниць і деталей, спеціальних пристосувань і устаткування, необхідних для виготовлення виробу
Узгодження проекту - розгляд, узгодження і затвердження документів технічного проекту. Узгодження габаритних, настановних і приєднувальних розмірів із замовником або основним споживачем. Складання переліку робіт, які слід провести на стадії розробки робочої документації.

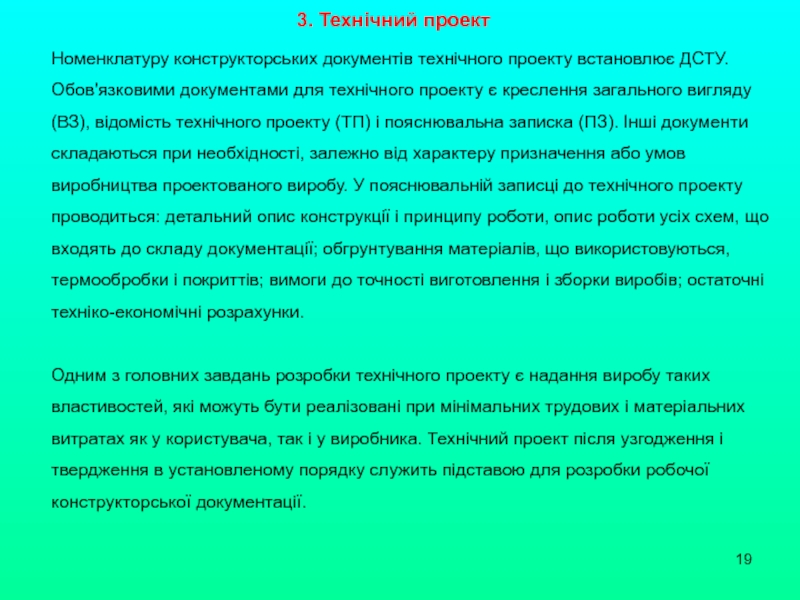

документами для технічного проекту є креслення загального вигляду (ВЗ), відомість

технічного проекту (ТП) і пояснювальна записка (ПЗ). Інші документи складаються при необхідності, залежно від характеру призначення або умов виробництва проектованого виробу. У пояснювальній записці до технічного проекту проводиться: детальний опис конструкції і принципу роботи, опис роботи усіх схем, що входять до складу документації; обгрунтування матеріалів, що використовуються, термообробки і покриттів; вимоги до точності виготовлення і зборки виробів; остаточні техніко-економічні розрахунки.

Одним з головних завдань розробки технічного проекту є надання виробу таких властивостей, які можуть бути реалізовані при мінімальних трудових і матеріальних витратах як у користувача, так і у виробника. Технічний проект після узгодження і твердження в установленому порядку служить підставою для розробки робочої конструкторської документації.

виконання:

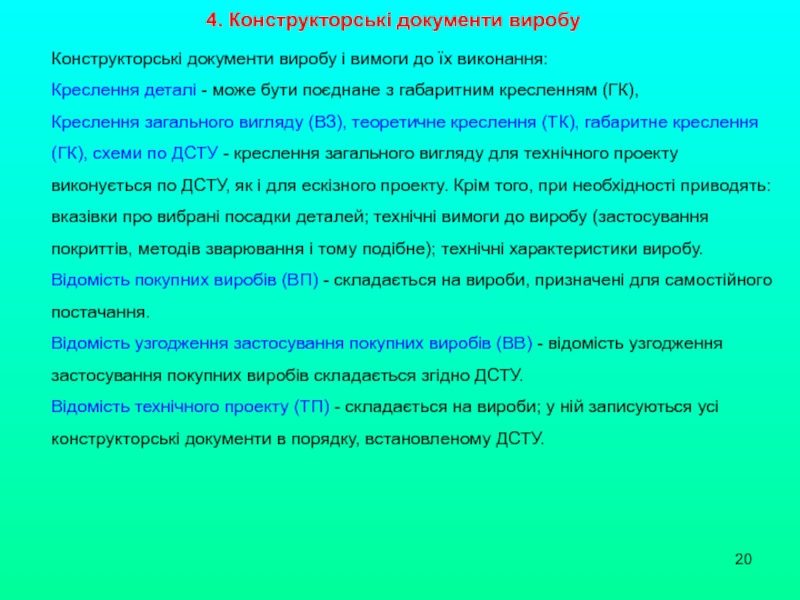

Креслення деталі - може бути поєднане з габаритним кресленням (ГК),
Креслення

загального вигляду (ВЗ), теоретичне креслення (ТК), габаритне креслення (ГК), схеми по ДСТУ - креслення загального вигляду для технічного проекту виконується по ДСТУ, як і для ескізного проекту. Крім того, при необхідності приводять: вказівки про вибрані посадки деталей; технічні вимоги до виробу (застосування покриттів, методів зварювання і тому подібне); технічні характеристики виробу.
Відомість покупних виробів (ВП) - складається на вироби, призначені для самостійного постачання.
Відомість узгодження застосування покупних виробів (ВВ) - відомість узгодження застосування покупних виробів складається згідно ДСТУ.
Відомість технічного проекту (ТП) - складається на вироби; у ній записуються усі конструкторські документи в порядку, встановленому ДСТУ.

(ТУ) - складають на вироби, призначені для самостійного постачання відповідно

до ДСТУ.

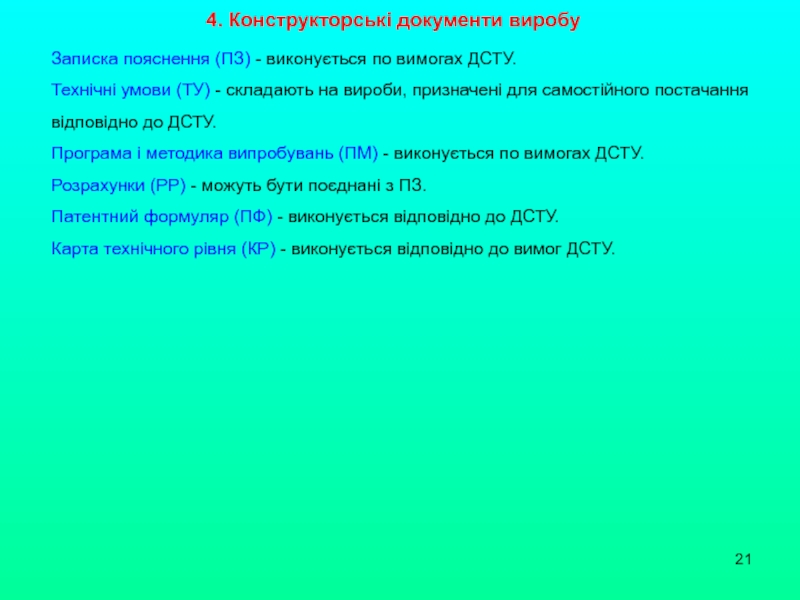

Програма і методика випробувань (ПМ) - виконується по вимогах ДСТУ.
Розрахунки (РР) - можуть бути поєднані з ПЗ.
Патентний формуляр (ПФ) - виконується відповідно до ДСТУ.
Карта технічного рівня (КР) - виконується відповідно до вимог ДСТУ.

4. Конструкторські документи виробу

містити опис його пристрою і принципу дії, а також технічні

характеристики і інші відомості, необхідні для забезпечення повного використання технічних можливостей виробу.

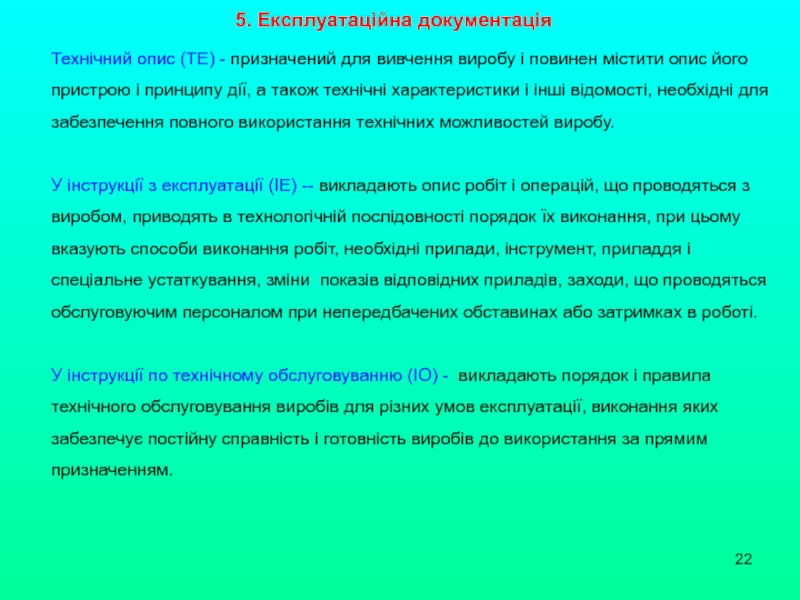

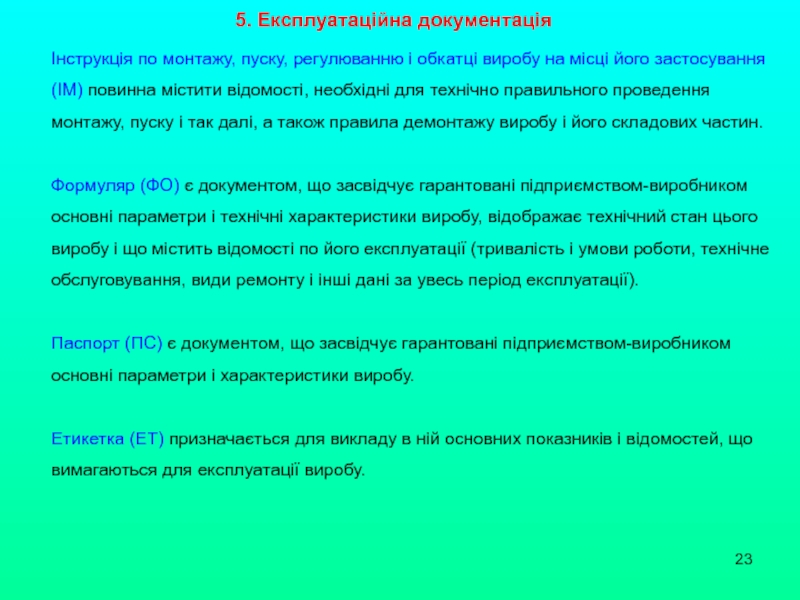

У інструкції з експлуатації (ІЕ) -- викладають опис робіт і операцій, що проводяться з виробом, приводять в технологічній послідовності порядок їх виконання, при цьому вказують способи виконання робіт, необхідні прилади, інструмент, приладдя і спеціальне устаткування, зміни показів відповідних приладів, заходи, що проводяться обслуговуючим персоналом при непередбачених обставинах або затримках в роботі.

У інструкції по технічному обслуговуванню (ІО) - викладають порядок і правила технічного обслуговування виробів для різних умов експлуатації, виконання яких забезпечує постійну справність і готовність виробів до використання за прямим призначенням.

5. Експлуатаційна документація

його застосування (ІМ) повинна містити відомості, необхідні для технічно правильного

проведення монтажу, пуску і так далі, а також правила демонтажу виробу і його складових частин.

Формуляр (ФО) є документом, що засвідчує гарантовані підприємством-виробником основні параметри і технічні характеристики виробу, відображає технічний стан цього виробу і що містить відомості по його експлуатації (тривалість і умови роботи, технічне обслуговування, види ремонту і інші дані за увесь період експлуатації).

Паспорт (ПС) є документом, що засвідчує гарантовані підприємством-виробником основні параметри і характеристики виробу.

Етикетка (ЕТ) призначається для викладу в ній основних показників і відомостей, що вимагаються для експлуатації виробу.

5. Експлуатаційна документація

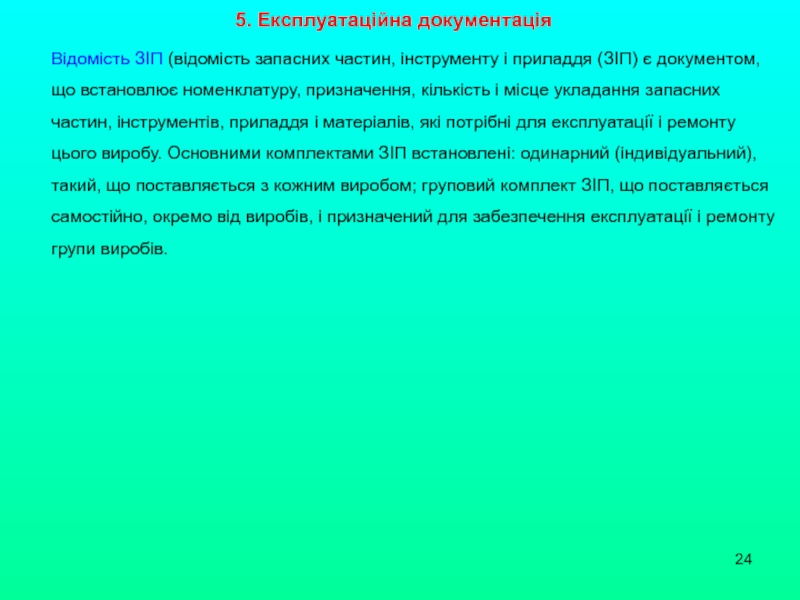

документом, що встановлює номенклатуру, призначення, кількість і місце укладання запасних

частин, інструментів, приладдя і матеріалів, які потрібні для експлуатації і ремонту цього виробу. Основними комплектами ЗІП встановлені: одинарний (індивідуальний), такий, що поставляється з кожним виробом; груповий комплект ЗІП, що поставляється самостійно, окремо від виробів, і призначений для забезпечення експлуатації і ремонту групи виробів.

5. Експлуатаційна документація
