Слайд 2ОГНЕВАЯ ПОДГОТОВКА
Тема № 2.2
Устройство 9-мм пистолета Макарова
Слайд 3Вопрос № 1 «Назначение и боевые свойства пистолета Макарова».
Вопрос №
2 « Общее устройство ПМ».
Вопрос № 3 «Назначение частей и
механизмов ПМ».
Вопрос № 4 «Порядок неполной разборки ПМ».
Слайд 4Макаров Николай Федорович
Род. 9.05.1914 г. В городе Сасово Рязанской области.
После окончания Рязанского ФЗУ был слесарем паровозоремонтного депо в г.
Сасово. С 1936 по 1941 г. Учился в тульском механическом институте. В годы войны работал мастером, затем ведущим конструктором на заводе оборонной промышленности. После войны Макаров создал 9-мм пистолет (ПМ-9), а затем совместно с конструктором Н.М. Афанасьевым – 23-мм авиационную пушку.
За большие заслуги в создании образцов новой военной техники Макарову в 1974 г. Было присвоено звание Героя Социалистического Труда. Он является дважды лауреатом Гос.премий СССР, награжден 2 орденами Ленина, орденом Трудового Красного Знамени и медалями.

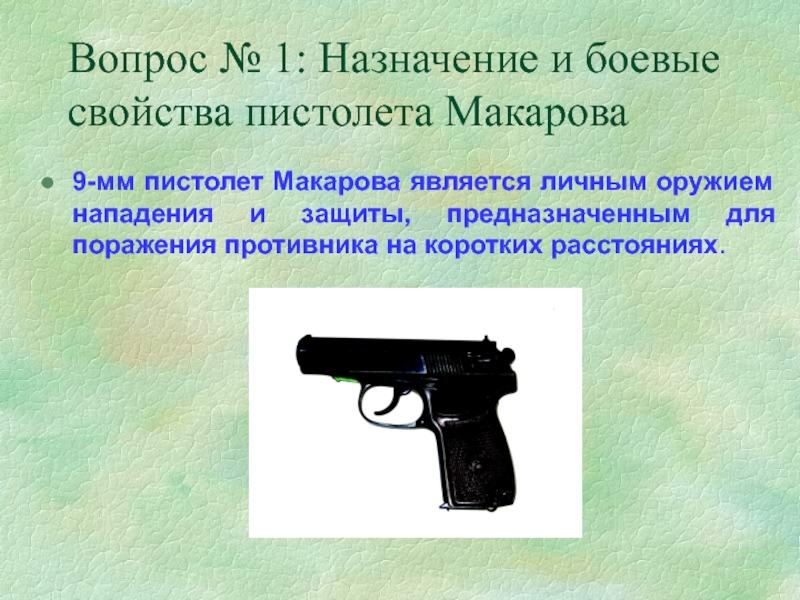

Слайд 5Вопрос № 1: Назначение и боевые свойства пистолета Макарова
9-мм пистолет
Макарова является личным оружием
нападения и защиты, предназначенным для поражения противника на коротких расстояниях.
Слайд 6Боевые свойства пистолета Макарова
Огонь из пистолета наиболее эффективен на расстояниях
до 50 м.
Убойная сила пули сохраняется до 350 м.
Огонь из
пистолета ведется одиночными выстрелами.
Боевая скорострельность пистолета 30 выстрелов в минуту.
Начальная скорость полета пули 315 м/с.
Слайд 7Весовые и линейные данные пистолета Макарова
Вес пистолета с магазином без
патронов.........730 г
Вес пистолета с магазином,
снаряженным 8 патронами.................................810 г
Длина пистолета..................................................161 мм
Высота пистолета...........................................126, 75 мм
Калибр ствола...........................................................9 мм
Число нарезов...........................................................4
Емкость магазина...........................................8 патронов
Вес патрона...............................................................10 г
Вес пули....................................................................6, 1 г

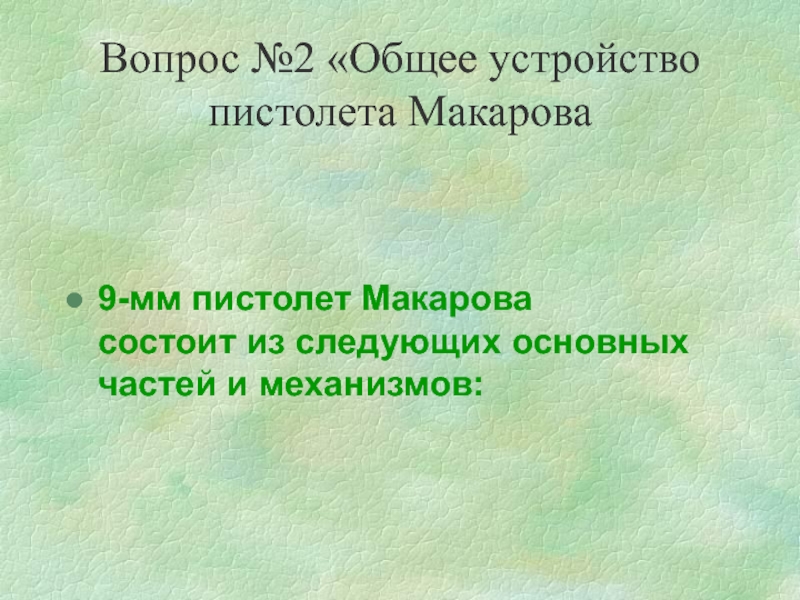

Слайд 8Вопрос №2 «Общее устройство пистолета Макарова
9-мм пистолет Макарова
состоит из следующих
основных частей и механизмов:
Слайд 9Основные части и механизмы ПМ

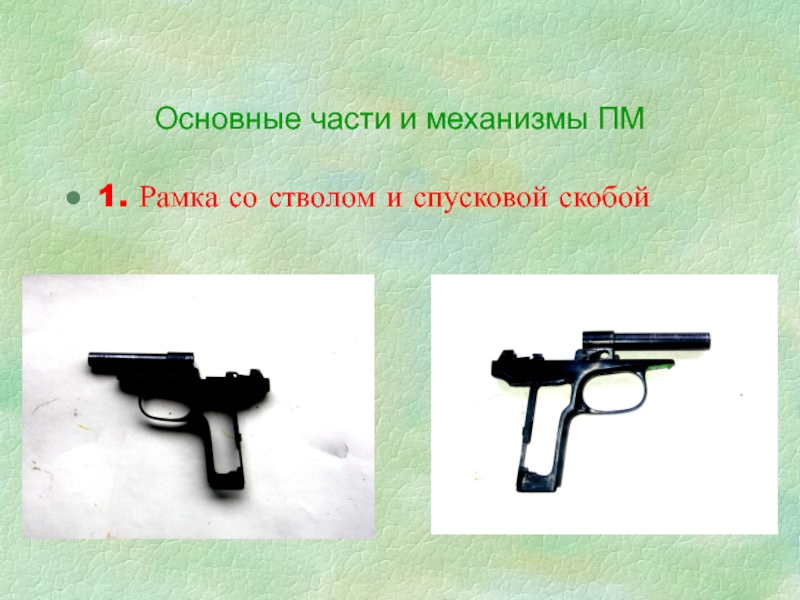

1. Рамка со стволом и спусковой
скобой
Слайд 10Основные части и механизмы ПМ

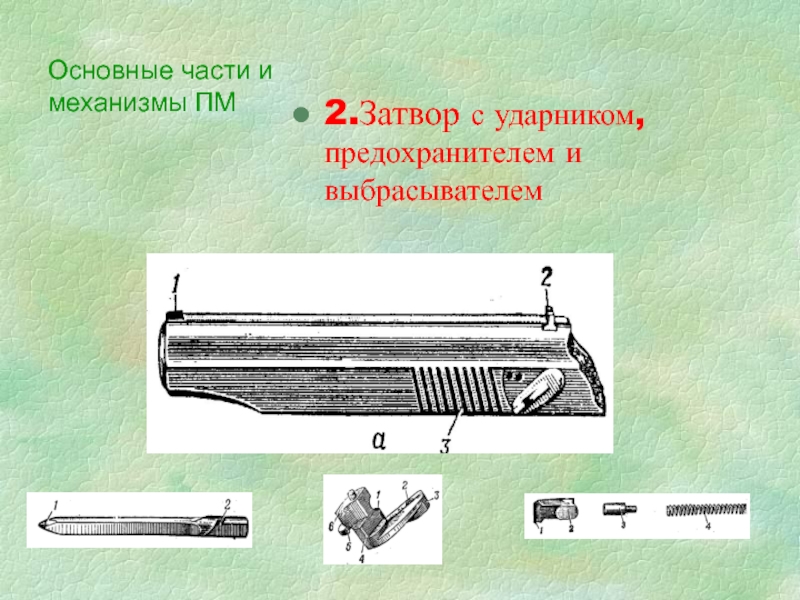

2.Затвор с ударником, предохранителем и выбрасывателем
Слайд 11Основные части и механизмы ПМ

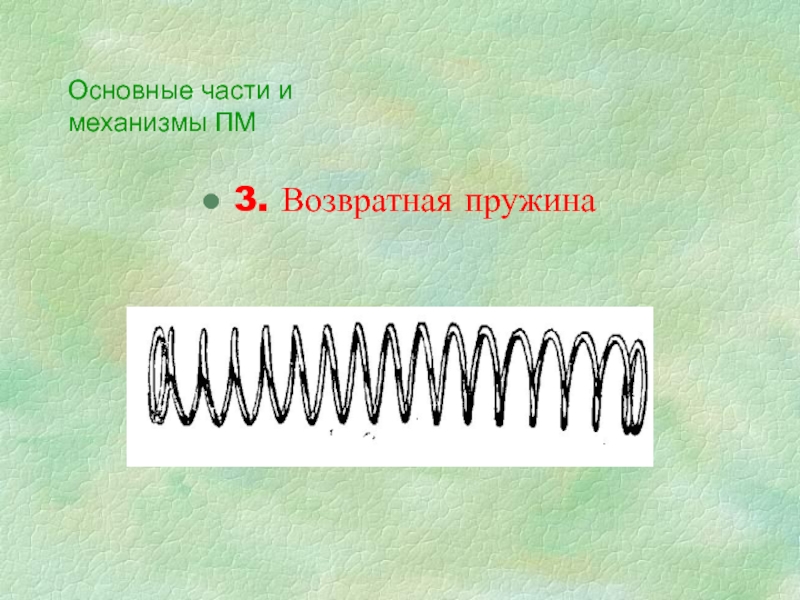

3. Возвратная пружина
Слайд 12Основные части и механизмы ПМ

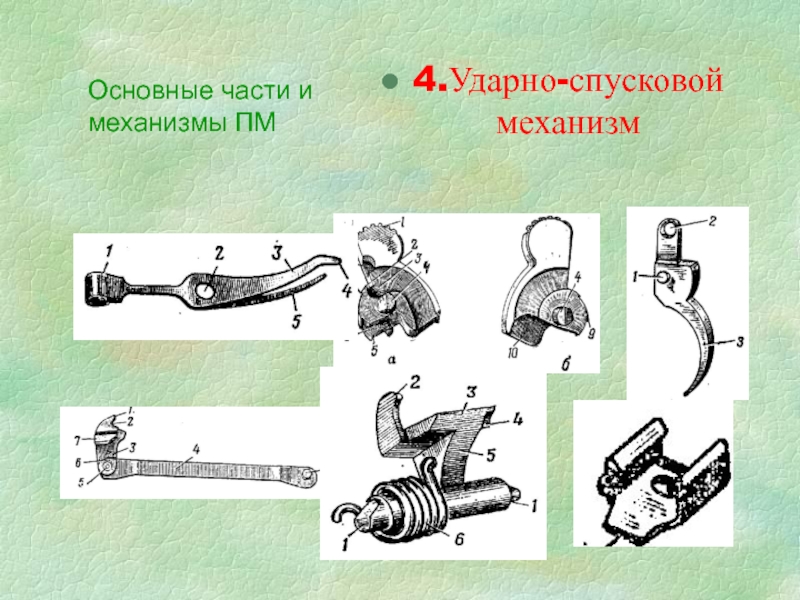

4.Ударно-спусковой механизм
Слайд 13Основные части и механизмы ПМ
5.Рукоятка с винтом
Слайд 14Основные части и механизмы ПМ

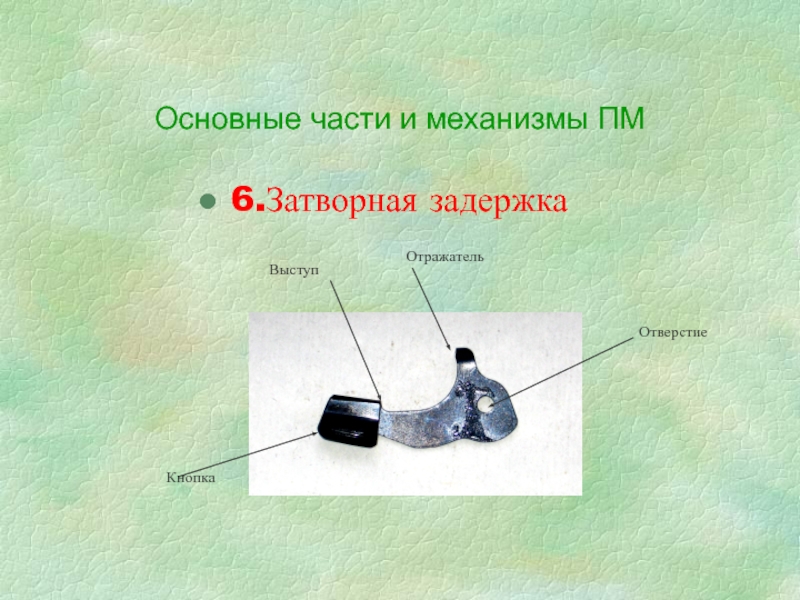

6.Затворная задержка
Кнопка
Выступ
Отражатель
Отверстие
Слайд 15Основные части и механизмы ПМ

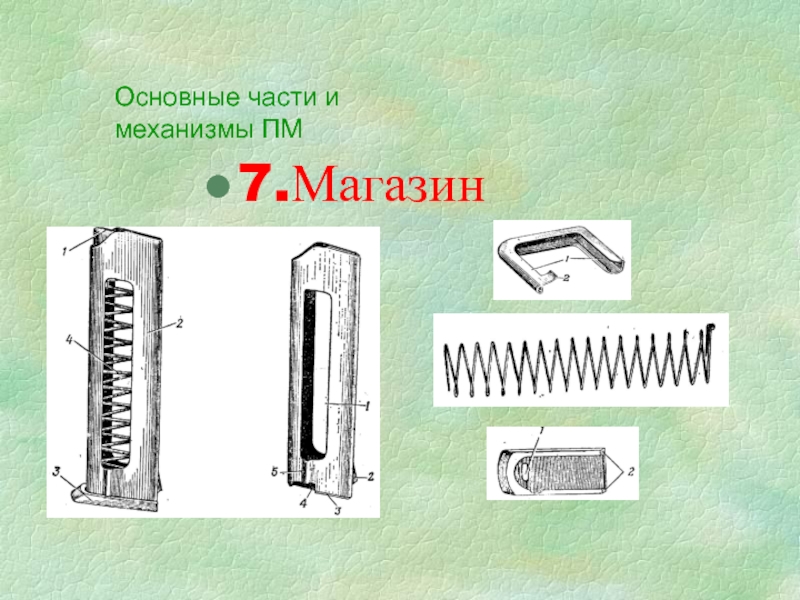

7.Магазин
Слайд 16Вопрос № 3 «Назначение частей и механизмов ПМ».
Слайд 171. Рамка со стволом и спусковой скобой
Служит для соединения всех
частей пистолета.
Основание рукоятки служит для крепления рукоятки, боевой пружины
и для помещения магазина
Спусковая скоба служит для предохранения от случайного нажатия на хвост спускового крючка.
Прилив
с резьбовым
отверстием
Боковые окна
Спусковая скоба
Ствол
Рамка
Цапфенные гнёзда
для крепления курка
и шептала
Слайд 18Затвор служит для подачи патрона из магазина в патронник, запирания
канала ствола при выстреле, удержания гильзы (извлечения патрона), и постановки
курка на боевой взвод
Ударник служит для разбития капсюля патрона
Предохранитель служит для обеспечения безопасности при обращении с пистолетом
Выбрасыватель служит для удержания гильзы (патрона) в чашечке затвора до встречи ее с отражателем.
Слайд 193.Возвратная пружина служит для возвращения затвора в крайнее переднее положение
после выстрела.
Слайд 20Состав и назначение деталей ударно-спускового механизма
Курок служит для нанесения удара
по ударнику
Шептало служит для удержания курка на боевом и предохранительном
взводе
Спусковая тяга с рычагом взвода служит для спуска курка с боевого взвода и взведения курка при стрельбе самовзводом

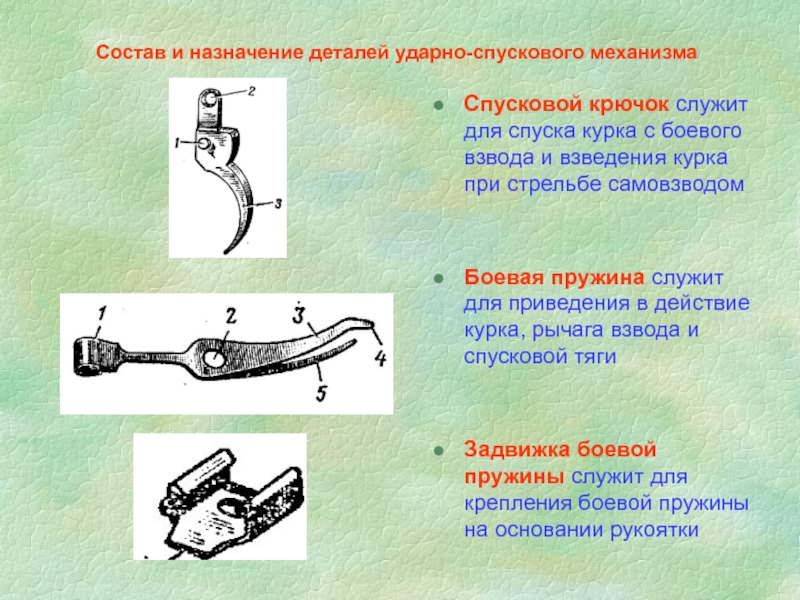

Слайд 21Состав и назначение деталей ударно-спускового механизма
Спусковой крючок служит для спуска
курка с боевого взвода и взведения курка при стрельбе самовзводом
Боевая
пружина служит для приведения в действие курка, рычага взвода и спусковой тяги
Задвижка боевой пружины служит для крепления боевой пружины на основании рукоятки

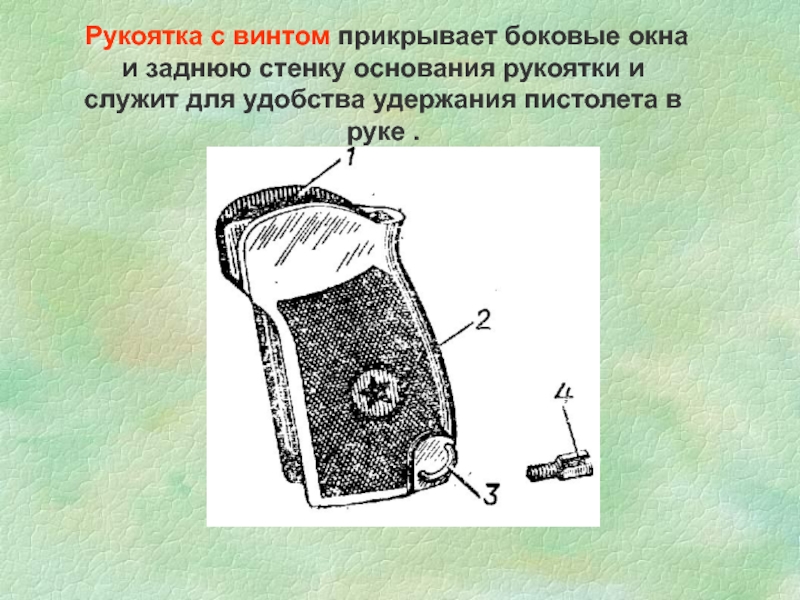

Слайд 22Рукоятка с винтом прикрывает боковые окна и заднюю стенку основания
рукоятки и служит для удобства удержания пистолета в руке .
Слайд 23Затворная задержка
Служит для удержания затвора в заднем положении по израсходовании
всех боеприпасов
Кнопка
Выступ
Отражатель
Отверстие

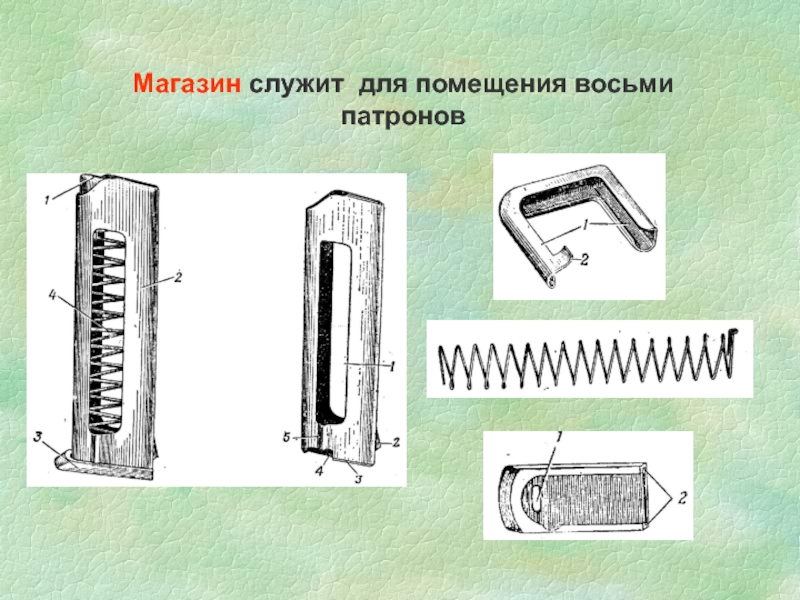

Слайд 24Магазин служит для помещения восьми патронов

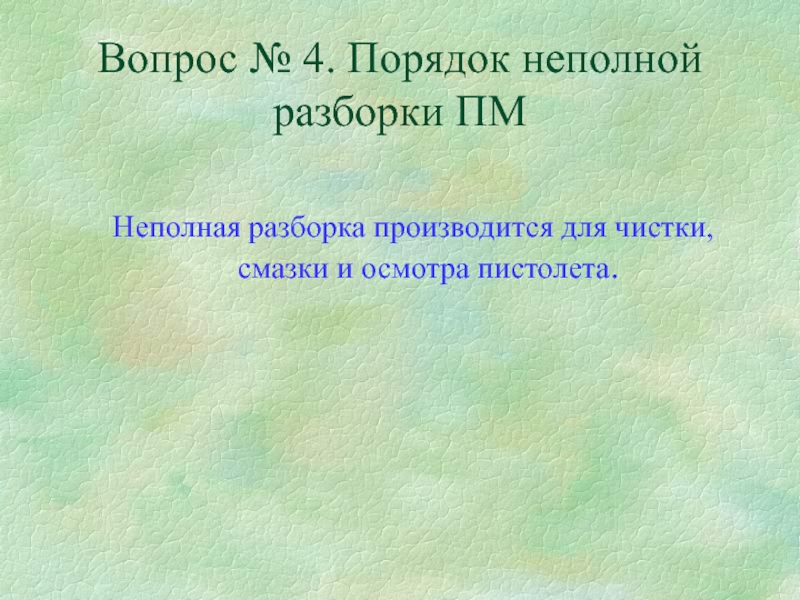

Слайд 25Вопрос № 4. Порядок неполной разборки ПМ
Неполная разборка производится для
чистки, смазки и осмотра пистолета.

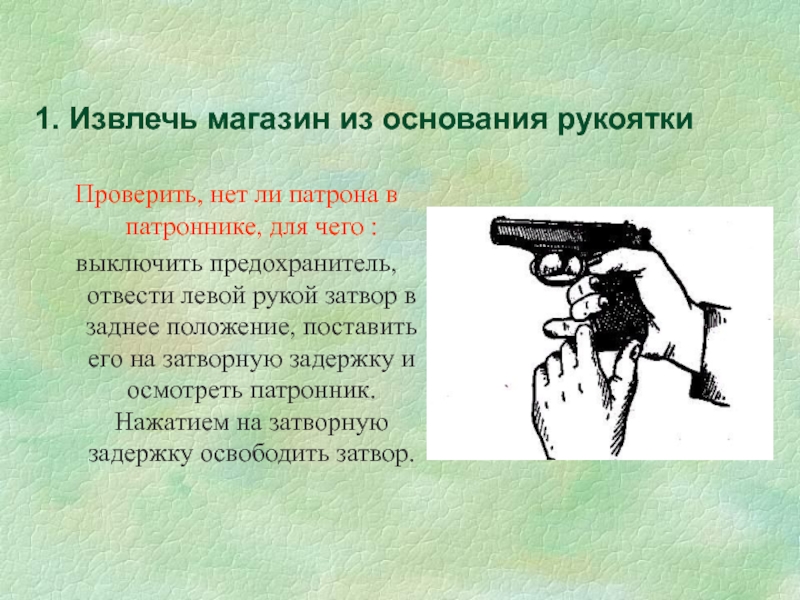

Слайд 261. Извлечь магазин из основания рукоятки
Проверить, нет ли патрона в
патроннике, для чего :
выключить предохранитель, отвести левой рукой затвор в
заднее положение, поставить его на затворную задержку и осмотреть патронник. Нажатием на затворную задержку освободить затвор.

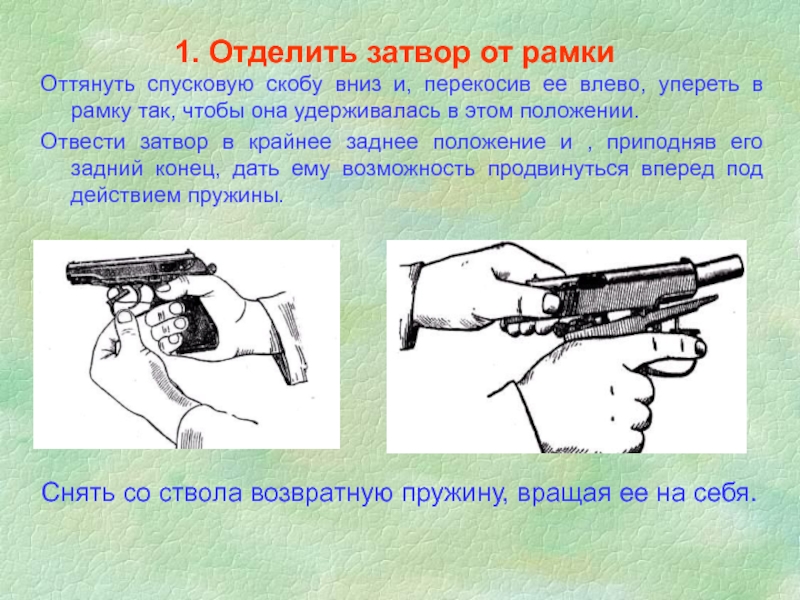

Слайд 271. Отделить затвор от рамки
Оттянуть спусковую скобу вниз и, перекосив
ее влево, упереть в рамку так, чтобы она удерживалась в
этом положении.
Отвести затвор в крайнее заднее положение и , приподняв его задний конец, дать ему возможность продвинуться вперед под действием пружины.
Снять со ствола возвратную пружину, вращая ее на себя.
Слайд 28 Сборку пистолета производить в обратной последовательности:
1. Надеть на ствол
возвратную пружину
( обязательно тем концом, диаметр которого меньше других
витков).
2. Присоединить затвор к рамке ( при этом не обязательно оттягивать вниз и перекашивать спусковую скобу). Включить предохранитель.
3. Вставить магазин в основание рукоятки (удары по магазину ладонью не допускаются).

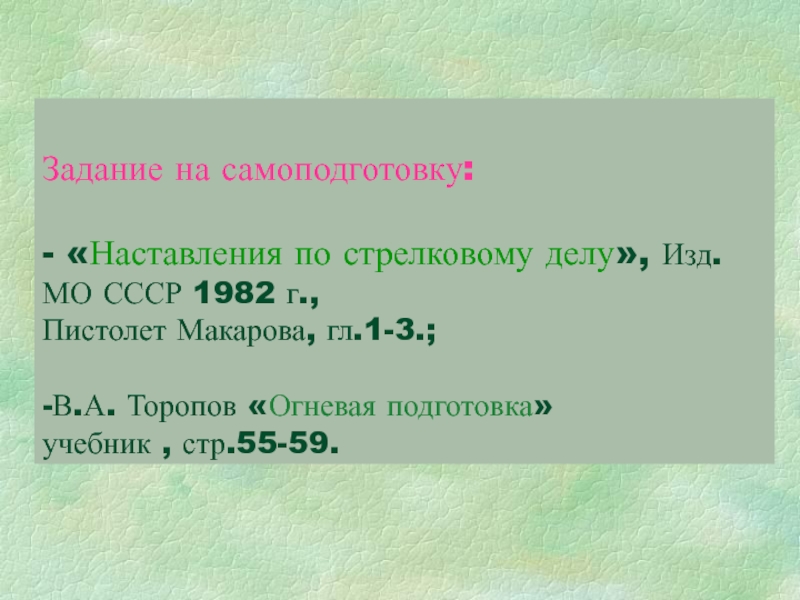

Слайд 29Задание на самоподготовку:
- «Наставления по стрелковому делу», Изд. МО СССР
1982 г.,
Пистолет Макарова, гл.1-3.;
-В.А. Торопов «Огневая подготовка»
учебник , стр.55-59.
