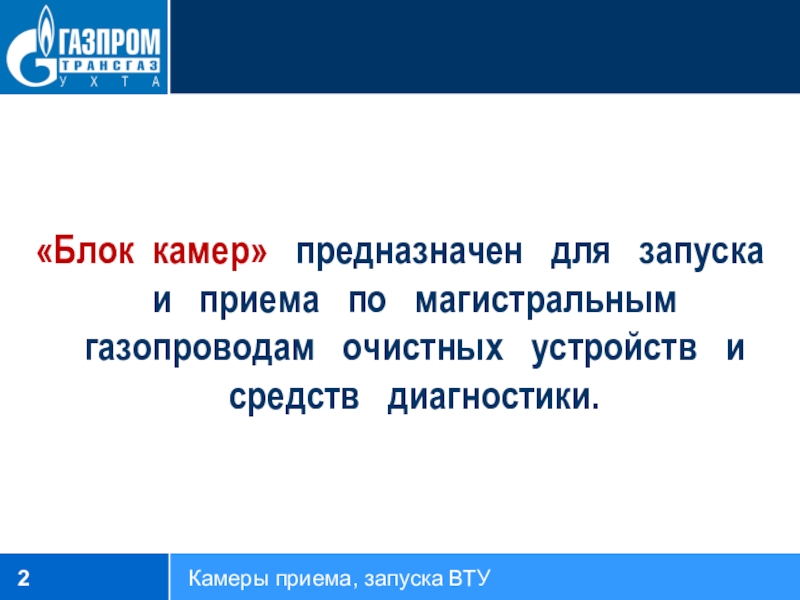

«Блок камер» предназначен для запуска и приема по магистральным газопроводам очистных устройств и средств диагностики.Камеры приема, запуска ВТУ
Слайды и текст этой презентации

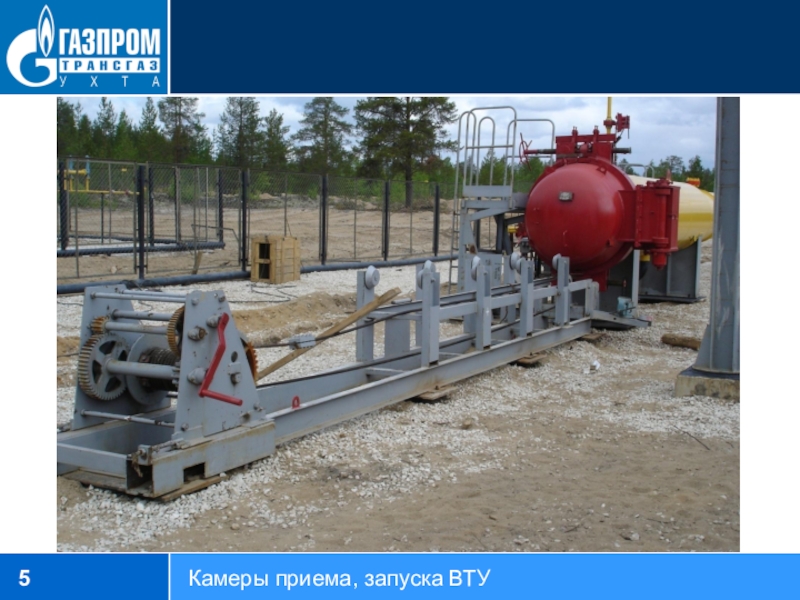

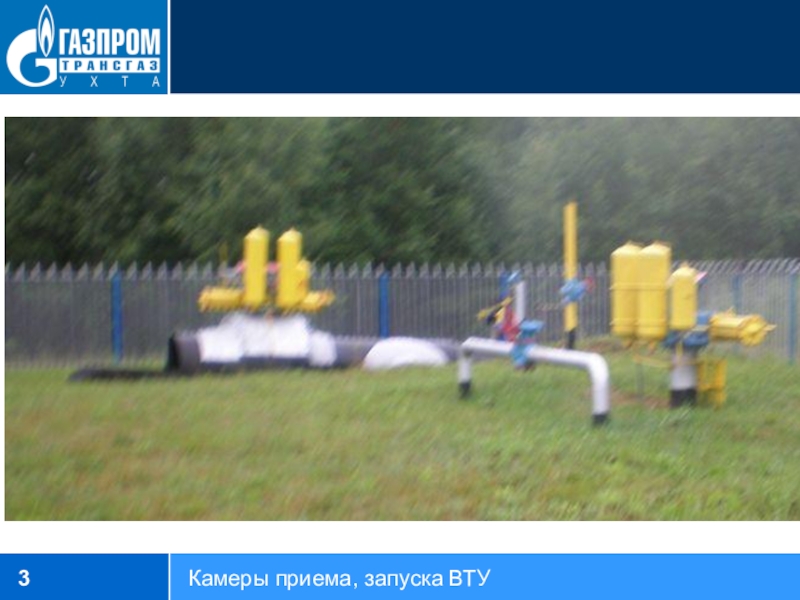

Слайд 4«Блок камеры» запуска (приема) состоит из
камеры запуска (приема), устройства запасовки (извлечения),
крана консольного, сигнализатора поточных устройств и площадок обслуживания.Камеры приема, запуска ВТУ

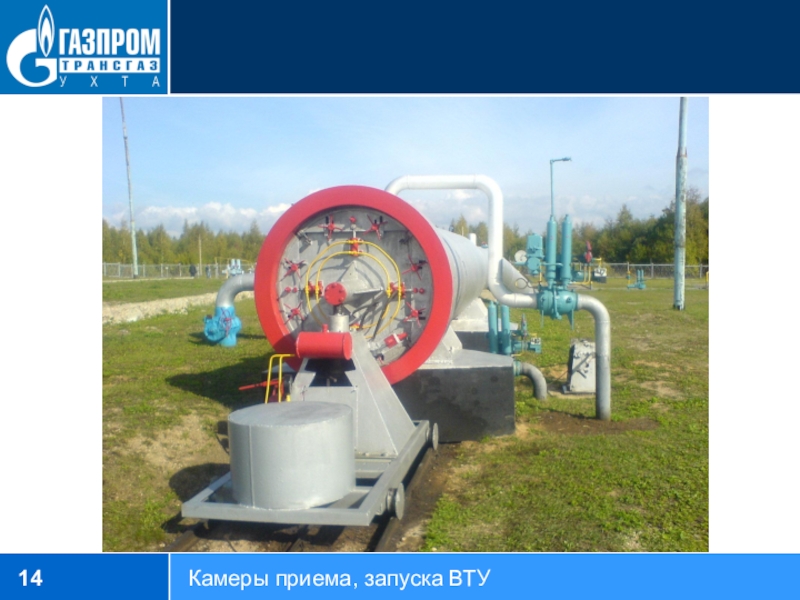

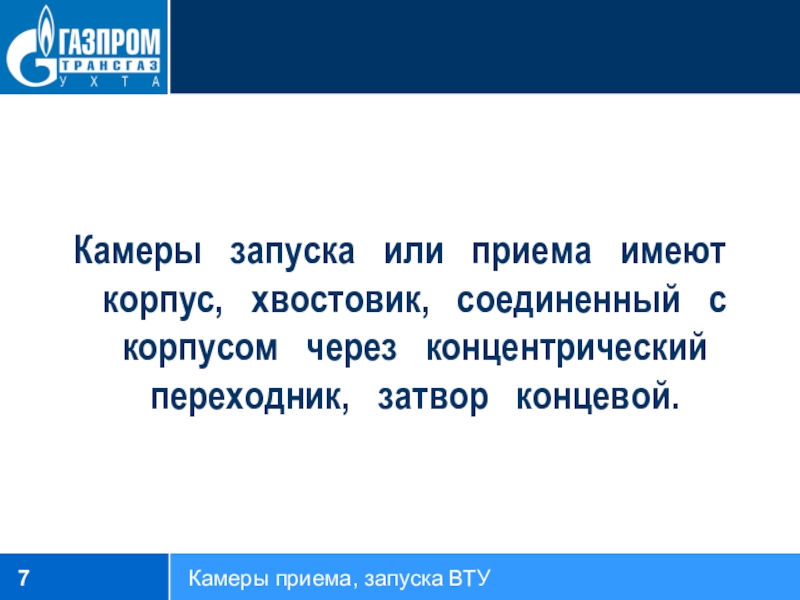

Слайд 7Камеры запуска или приема имеют корпус,
хвостовик, соединенный с корпусом через
концентрический переходник, затвор концевой.Камеры приема, запуска ВТУ

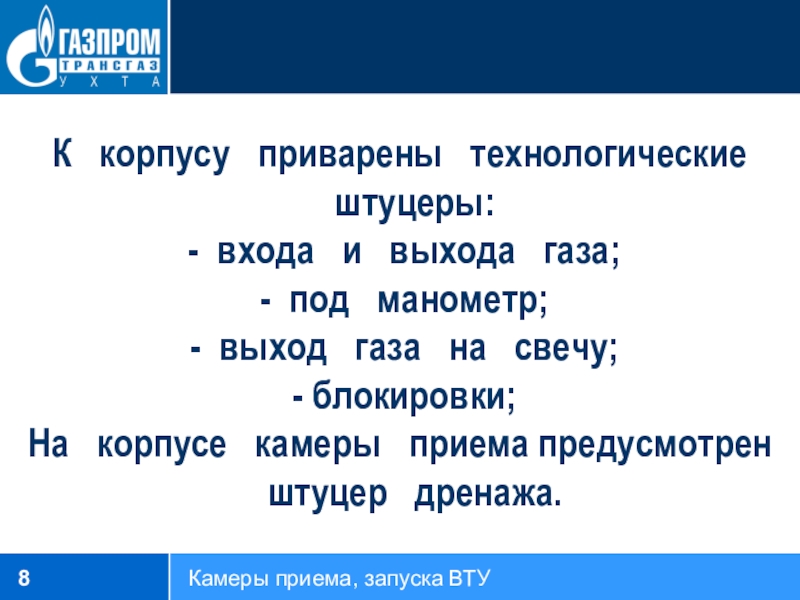

Слайд 8К корпусу приварены технологические штуцеры:
-
входа и выхода газа;
- под
манометр;- выход газа на свечу;
- блокировки;
На корпусе камеры приема предусмотрен штуцер дренажа.
Камеры приема, запуска ВТУ

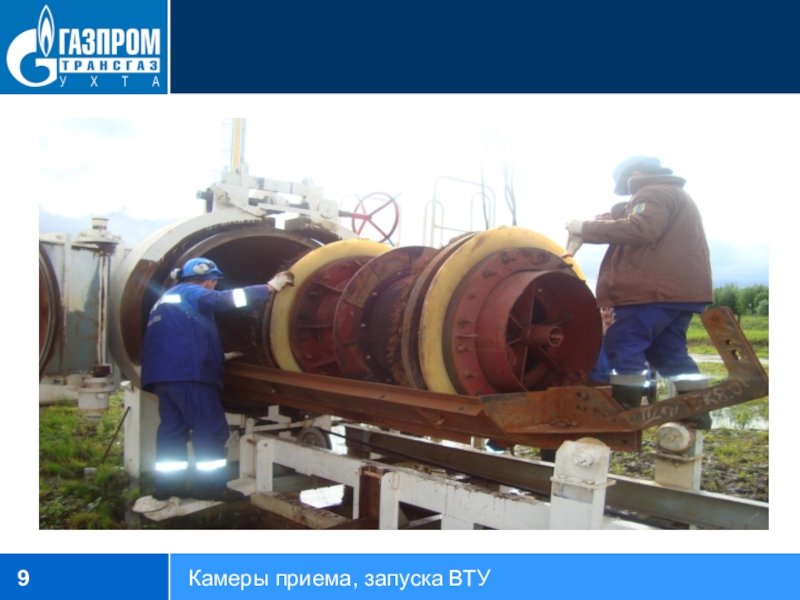

Слайд 9Внутри камер устанавливается каретка для внутритрубного
устройства.
Камеры приема, запуска ВТУ

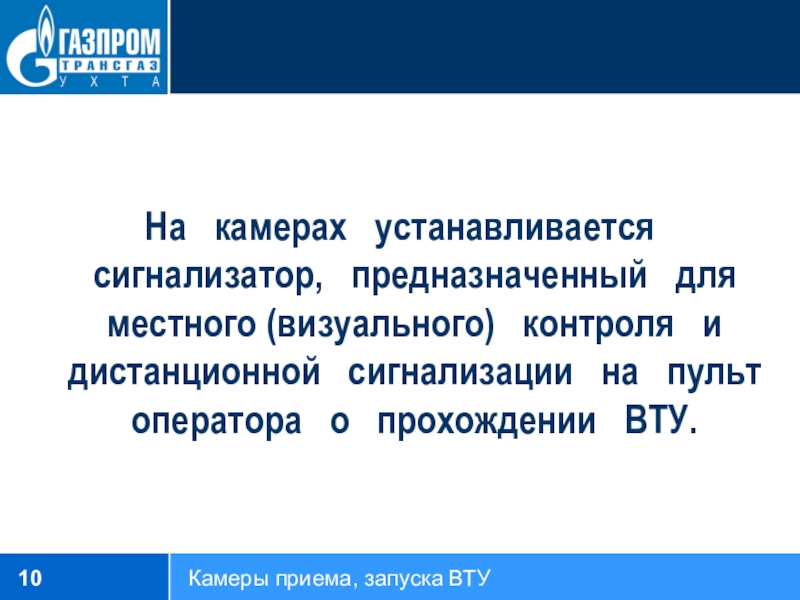

Слайд 10На камерах устанавливается сигнализатор, предназначенный
для местного (визуального) контроля и дистанционной сигнализации
на пульт оператора о прохождении ВТУ.Камеры приема, запуска ВТУ

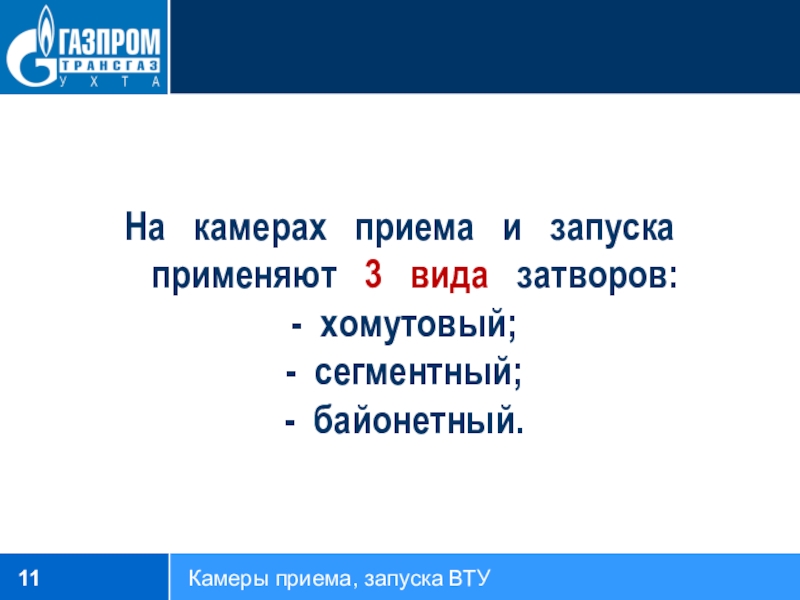

Слайд 11На камерах приема и запуска
применяют 3 вида затворов:
- хомутовый;
-

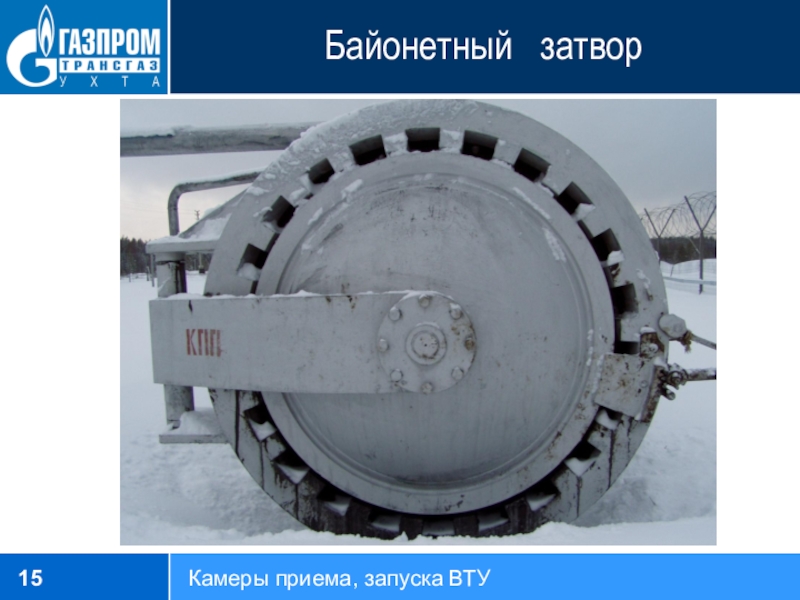

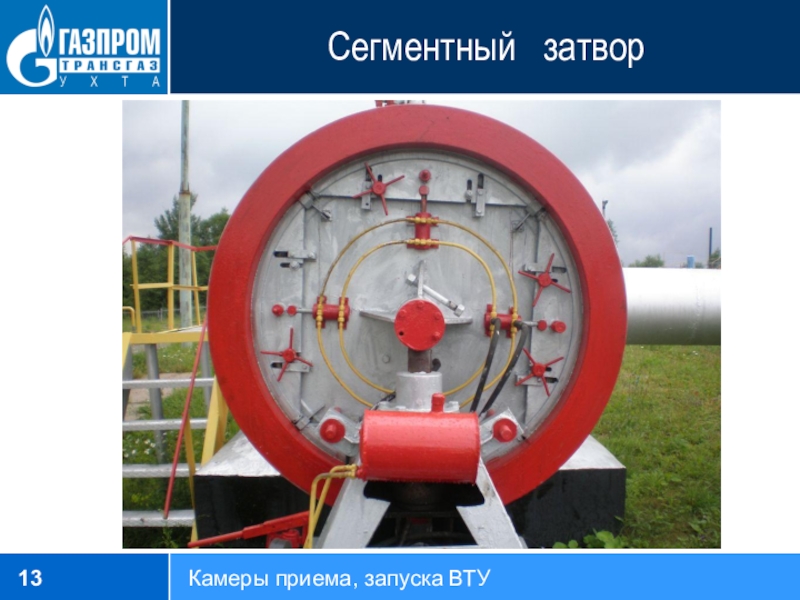

сегментный;- байонетный.
Камеры приема, запуска ВТУ

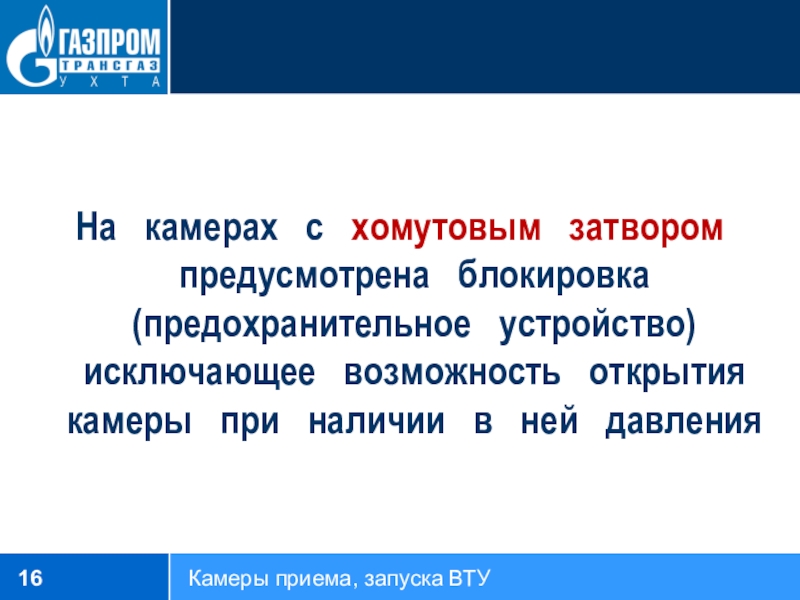

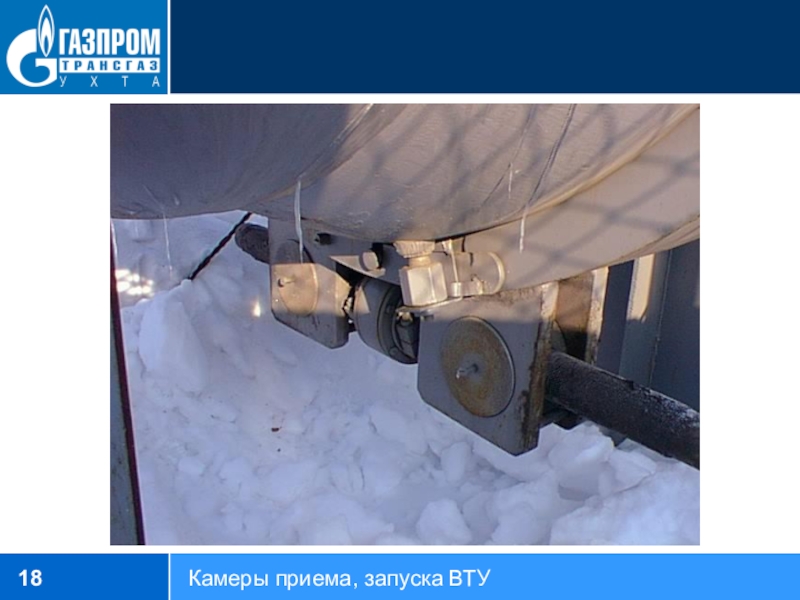

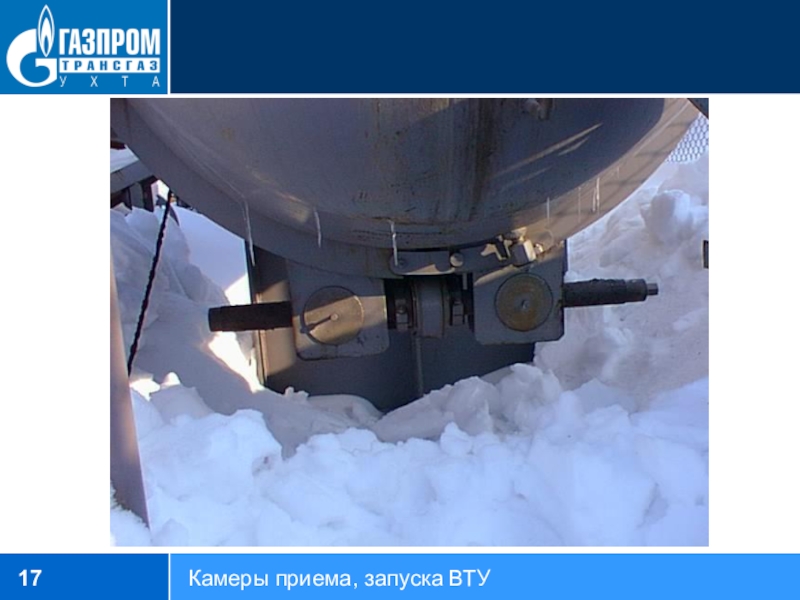

Слайд 16На камерах с хомутовым затвором предусмотрена
блокировка (предохранительное устройство) исключающее возможность открытия
камеры при наличии в ней давленияКамеры приема, запуска ВТУ

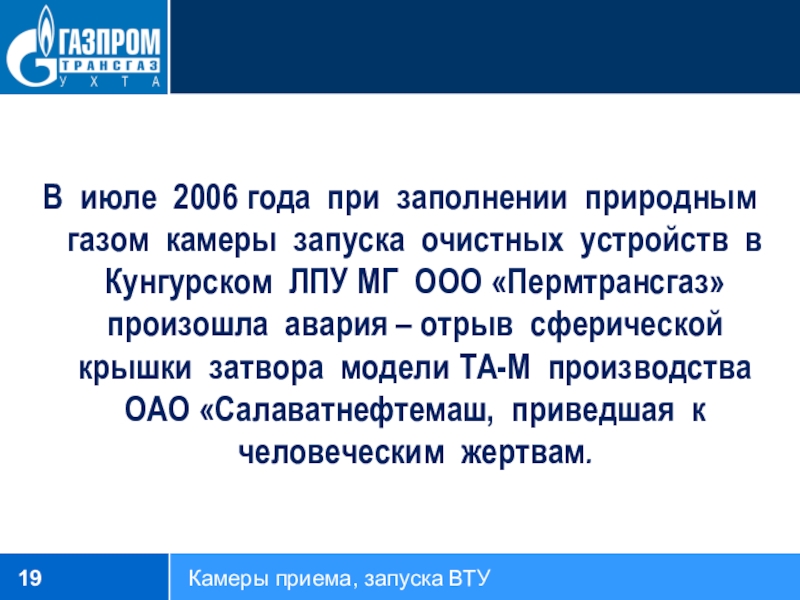

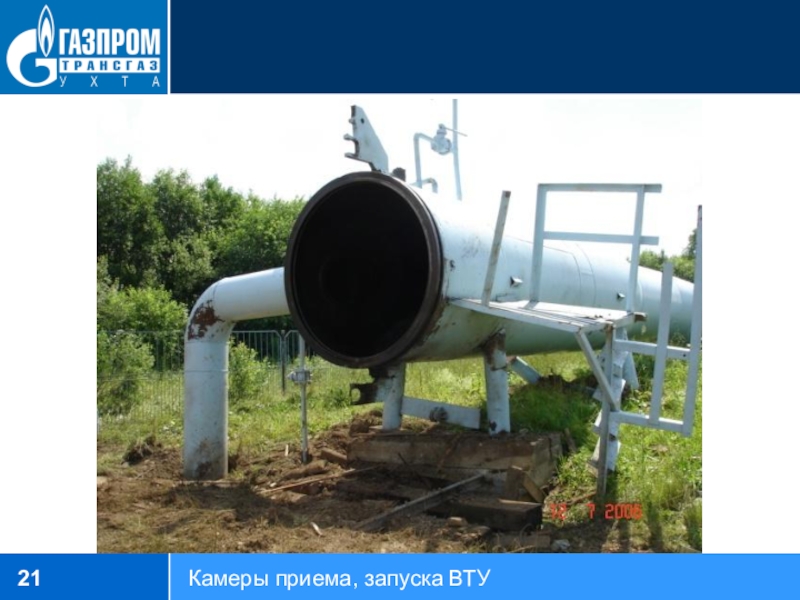

Слайд 19В июле 2006 года при заполнении природным газом камеры запуска
очистных устройств в Кунгурском ЛПУ МГ ООО «Пермтрансгаз» произошла авария
– отрыв сферической крышки затвора модели ТА-М производства ОАО «Салаватнефтемаш, приведшая к человеческим жертвам.Камеры приема, запуска ВТУ

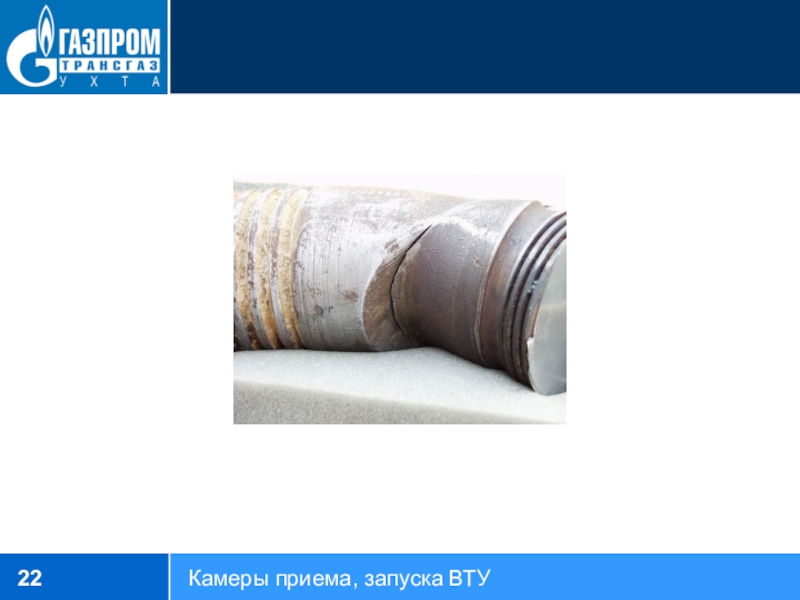

Слайд 20Причиной аварии явилось разрушение стяжных винтов и блокирующих шпилек затвора.
Разрушение стяжных винтов произошло в следствие возникновения нагрузок, превышающих расчетные,
на клиновых сопрягающих поверхностях полухомутов затвора и крышки камеры.Камеры приема, запуска ВТУ

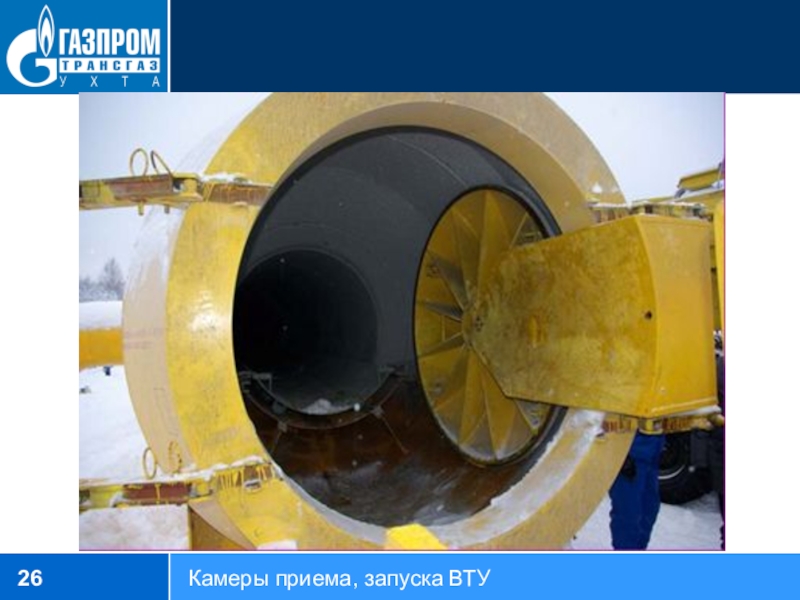

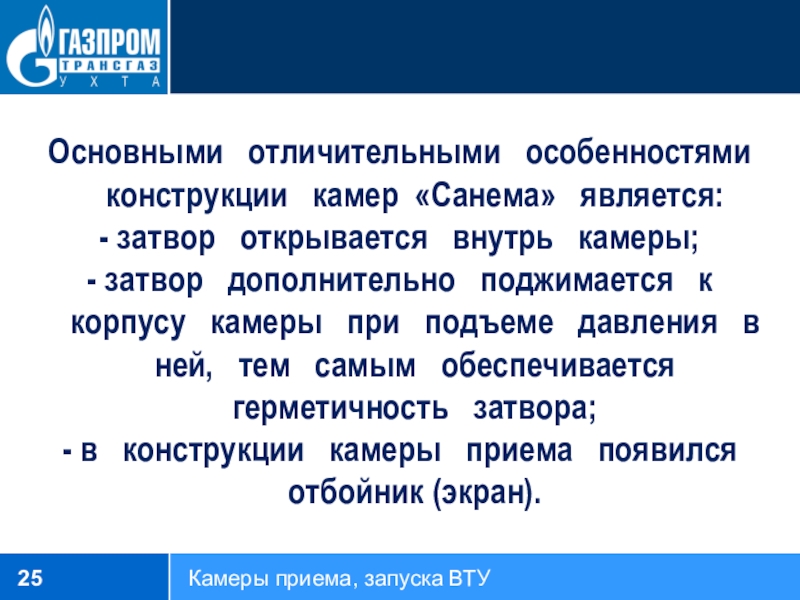

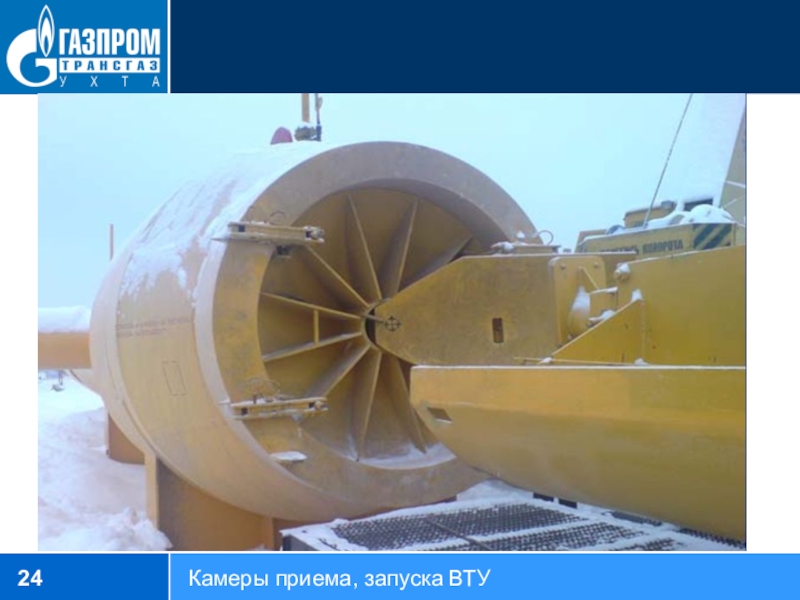

Слайд 25Основными отличительными особенностями конструкции камер «Санема»
является:
- затвор открывается внутрь камеры;
- затвор
дополнительно поджимается к корпусу камеры при подъеме давления в ней, тем самым обеспечивается герметичность затвора;- в конструкции камеры приема появился отбойник (экран).
Камеры приема, запуска ВТУ

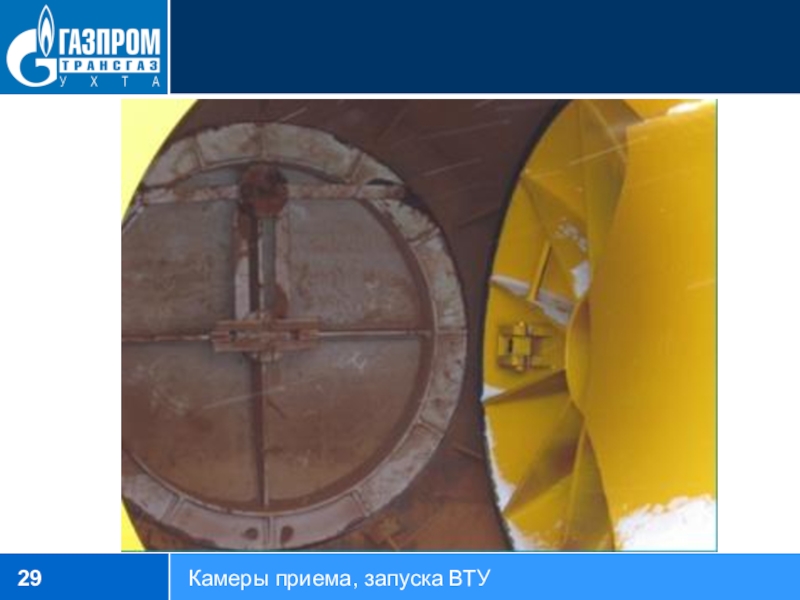

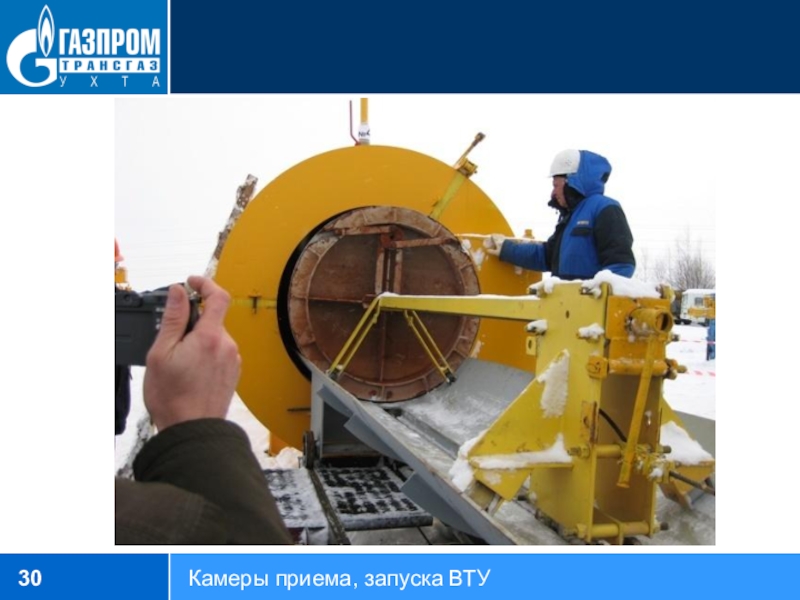

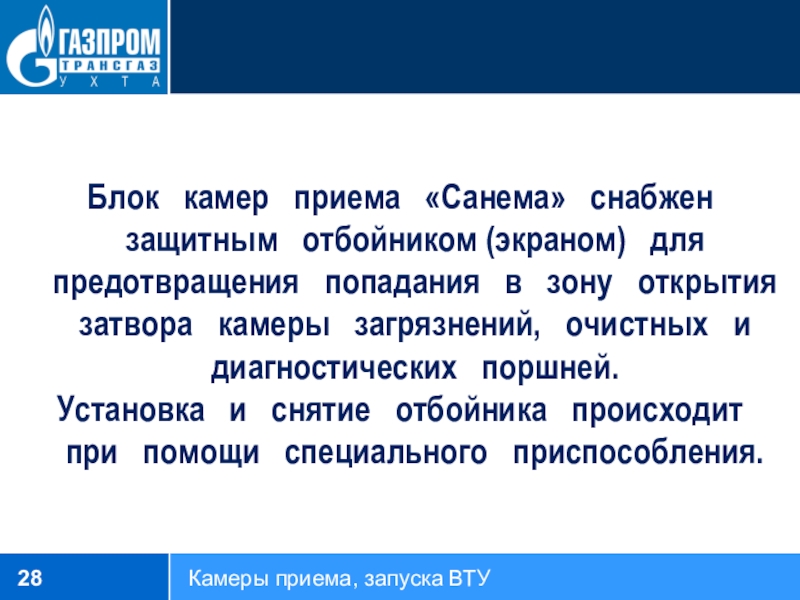

Слайд 28Блок камер приема «Санема» снабжен защитным
отбойником (экраном) для предотвращения попадания в
зону открытия затвора камеры загрязнений, очистных и диагностических поршней.Установка и снятие отбойника происходит при помощи специального приспособления.
Камеры приема, запуска ВТУ

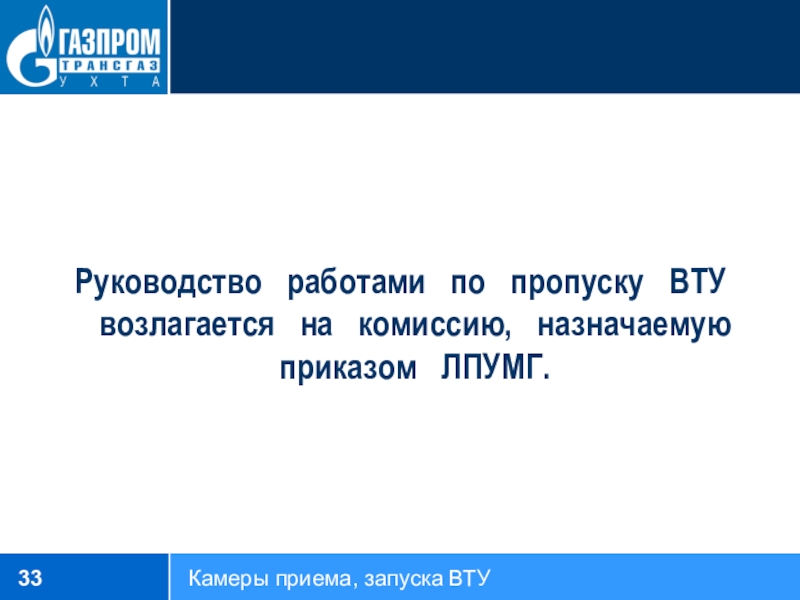

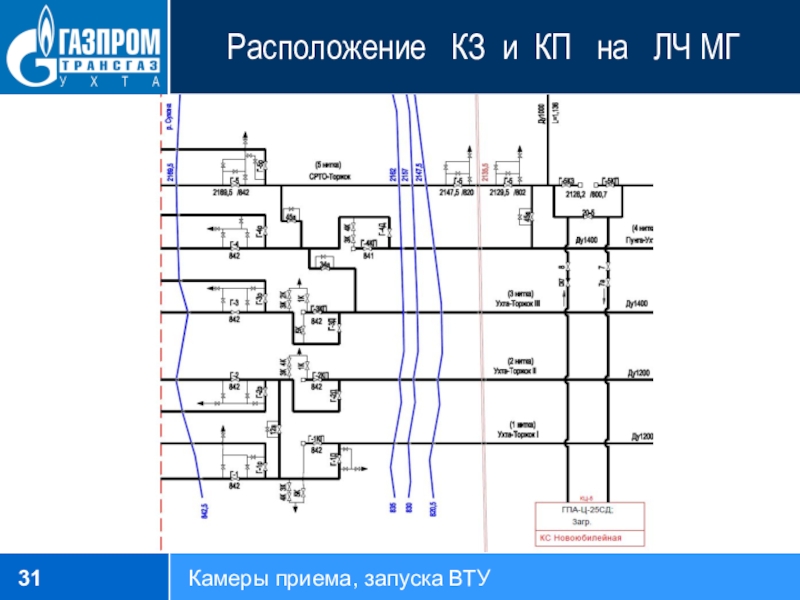

Слайд 33Руководство работами по пропуску ВТУ возлагается
на комиссию, назначаемую приказом ЛПУМГ.
Камеры
приема, запуска ВТУ

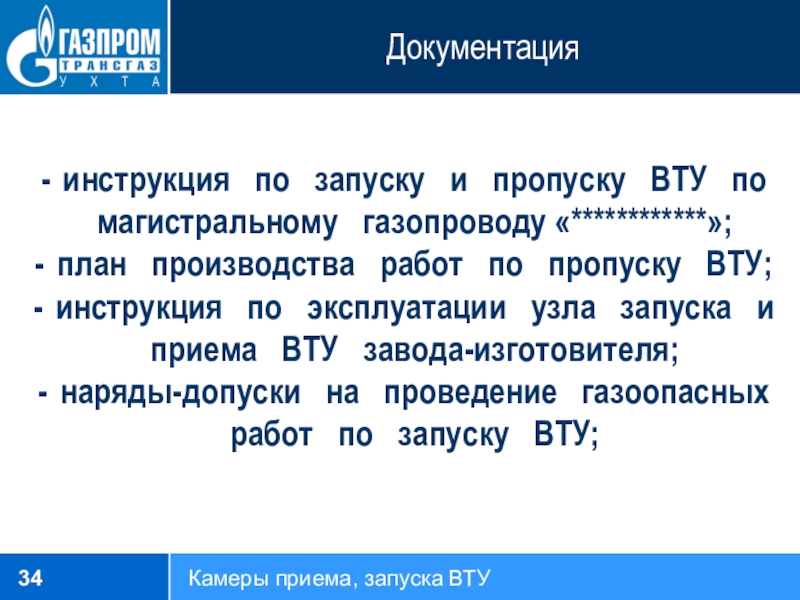

Слайд 34Документация
инструкция по запуску и пропуску
ВТУ по магистральному газопроводу «************»;
план производства
работ по пропуску ВТУ;инструкция по эксплуатации узла запуска и приема ВТУ завода-изготовителя;
наряды-допуски на проведение газоопасных работ по запуску ВТУ;
Камеры приема, запуска ВТУ

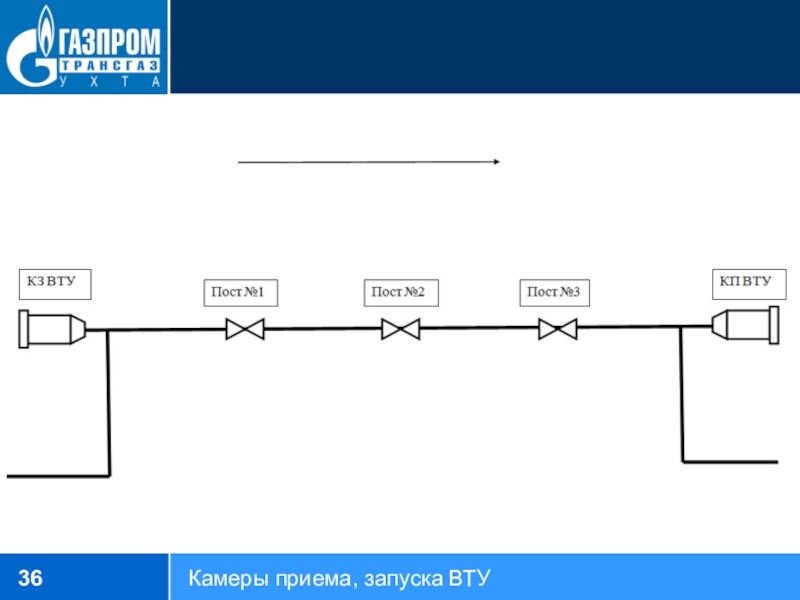

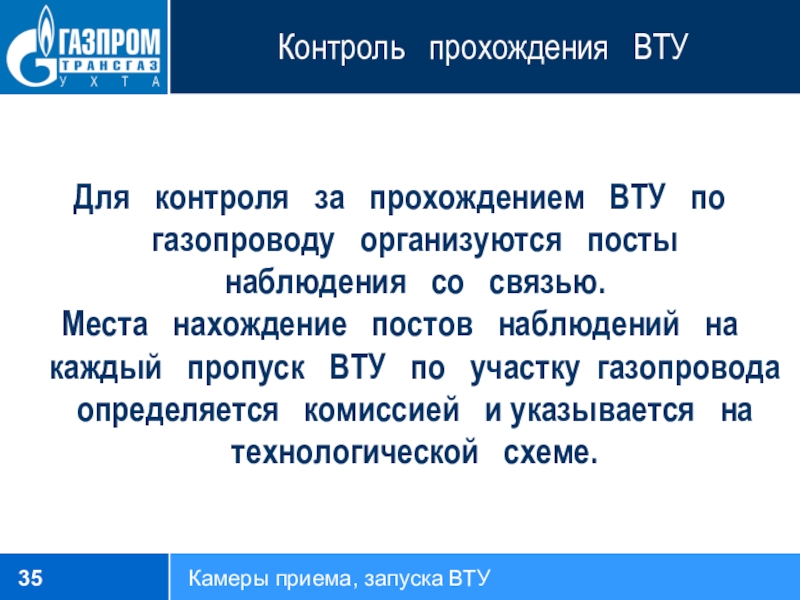

Слайд 35Контроль прохождения ВТУ
Для контроля за
прохождением ВТУ по газопроводу организуются посты
наблюдения со связью.Места нахождение постов наблюдений на каждый пропуск ВТУ по участку газопровода определяется комиссией и указывается на технологической схеме.
Камеры приема, запуска ВТУ

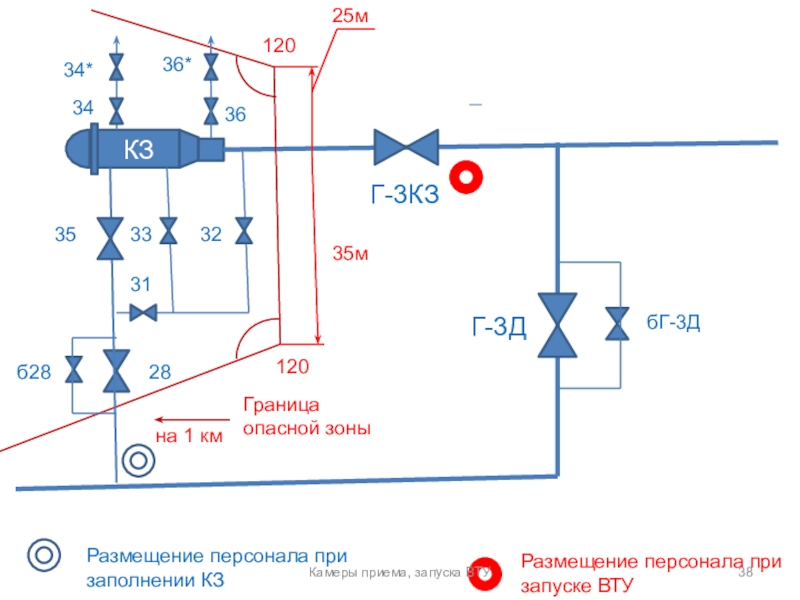

Слайд 38КЗ
34
34*
36
Г-3КЗ
Г-3Д
120
120
Граница опасной зоны
на 1 км
Размещение персонала при запуске ВТУ
35м
25м
35
28
б28
32
33
36*
31
бГ-3Д
Размещение персонала
при заполнении КЗ
Камеры приема, запуска ВТУ

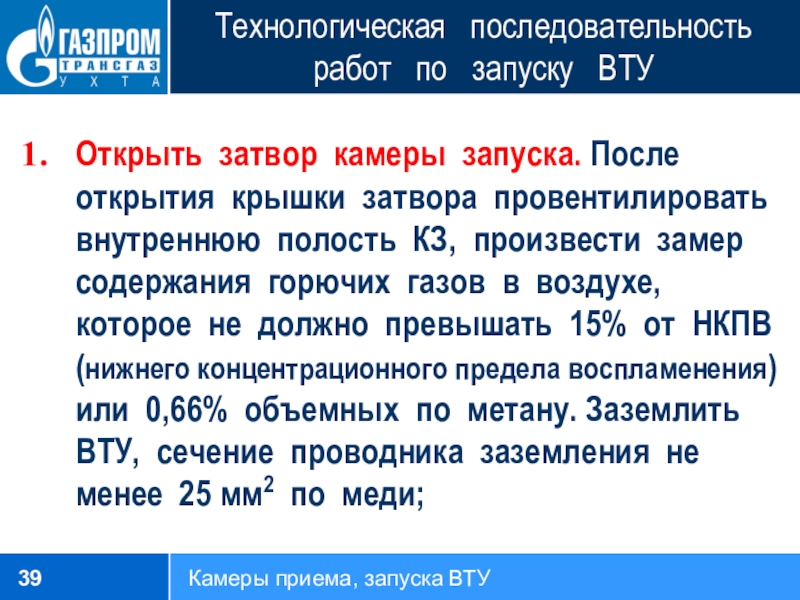

Слайд 39Технологическая последовательность работ по запуску
ВТУ
Открыть затвор камеры запуска. После открытия крышки затвора провентилировать внутреннюю
полость КЗ, произвести замер содержания горючих газов в воздухе, которое не должно превышать 15% от НКПВ (нижнего концентрационного предела воспламенения) или 0,66% объемных по метану. Заземлить ВТУ, сечение проводника заземления не менее 25 мм2 по меди;Камеры приема, запуска ВТУ

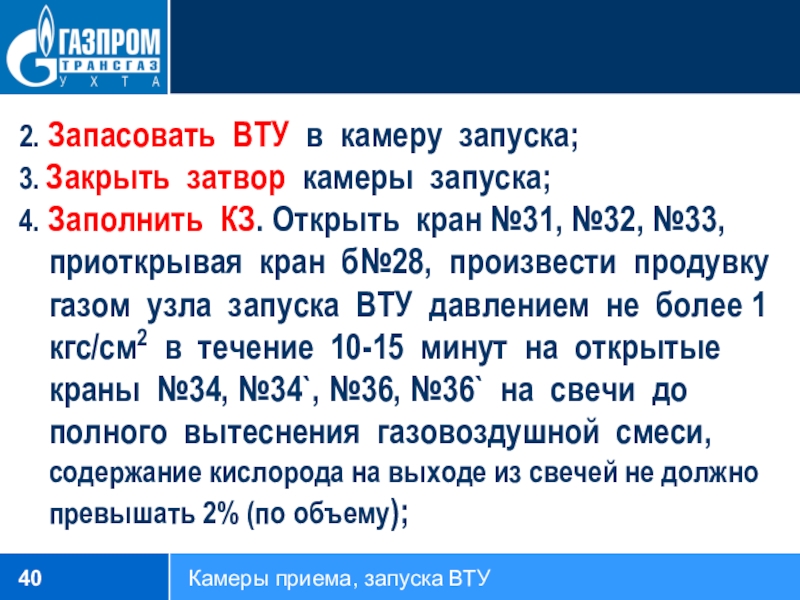

Слайд 402. Запасовать ВТУ в камеру запуска;
3. Закрыть затвор камеры запуска;
4.
Заполнить КЗ. Открыть кран №31, №32, №33, приоткрывая кран б№28,
произвести продувку газом узла запуска ВТУ давлением не более 1 кгс/см2 в течение 10-15 минут на открытые краны №34, №34`, №36, №36` на свечи до полного вытеснения газовоздушной смеси, содержание кислорода на выходе из свечей не должно превышать 2% (по объему);Камеры приема, запуска ВТУ

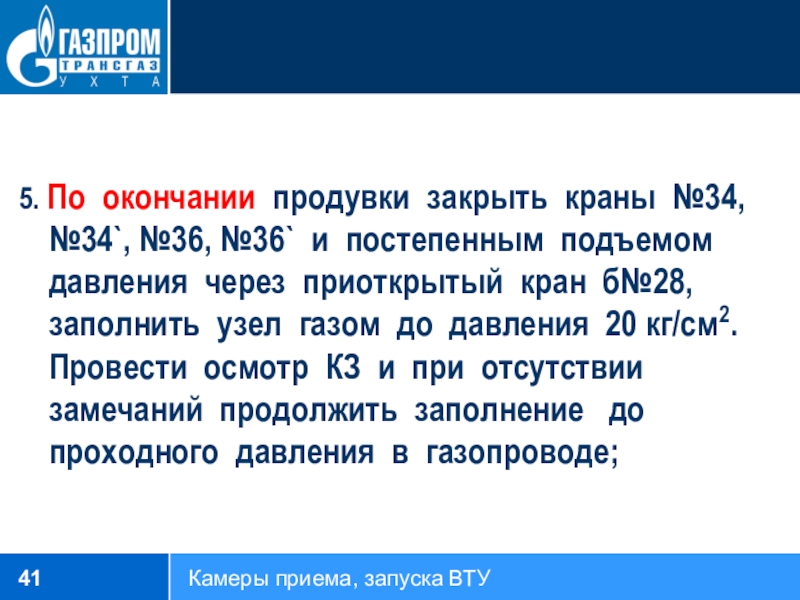

Слайд 415. По окончании продувки закрыть краны №34, №34`, №36, №36`
и постепенным подъемом давления через приоткрытый кран б№28, заполнить узел
газом до давления 20 кг/см2. Провести осмотр КЗ и при отсутствии замечаний продолжить заполнение до проходного давления в газопроводе;Камеры приема, запуска ВТУ

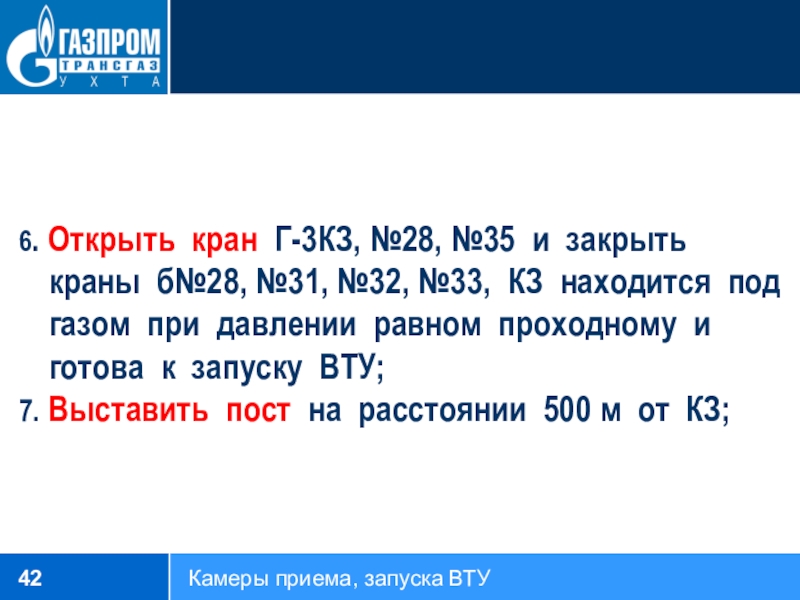

Слайд 426. Открыть кран Г-3КЗ, №28, №35 и закрыть краны б№28,
№31, №32, №33, КЗ находится под газом при давлении равном
проходному и готова к запуску ВТУ;7. Выставить пост на расстоянии 500 м от КЗ;
Камеры приема, запуска ВТУ

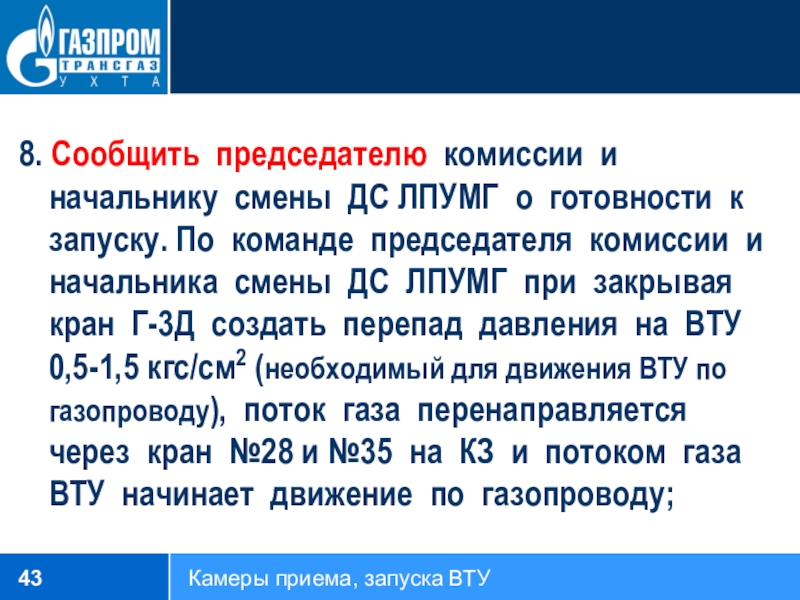

Слайд 438. Сообщить председателю комиссии и начальнику смены ДС ЛПУМГ о
готовности к запуску. По команде председателя комиссии и начальника смены
ДС ЛПУМГ при закрывая кран Г-3Д создать перепад давления на ВТУ 0,5-1,5 кгс/см2 (необходимый для движения ВТУ по газопроводу), поток газа перенаправляется через кран №28 и №35 на КЗ и потоком газа ВТУ начинает движение по газопроводу;Камеры приема, запуска ВТУ

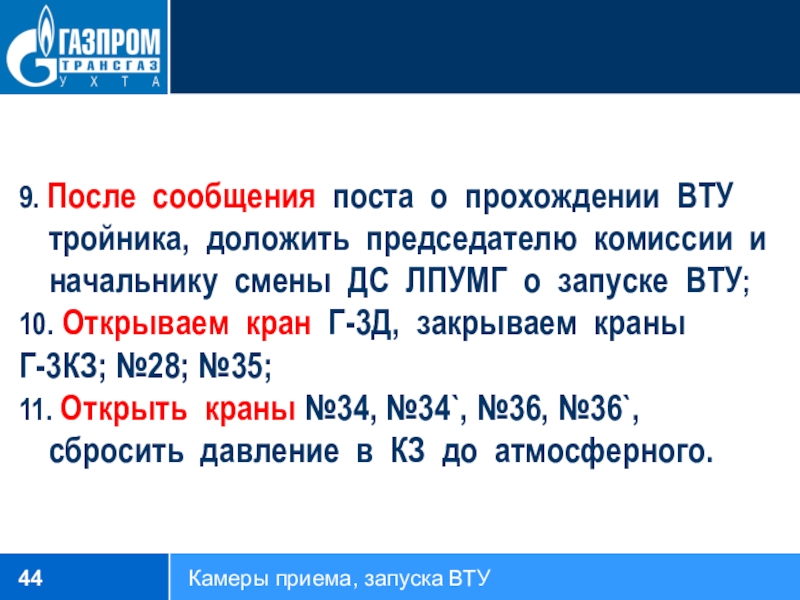

Слайд 449. После сообщения поста о прохождении ВТУ тройника, доложить председателю
комиссии и начальнику смены ДС ЛПУМГ о запуске ВТУ;
10. Открываем
кран Г-3Д, закрываем краны Г-3КЗ; №28; №35;
11. Открыть краны №34, №34`, №36, №36`, сбросить давление в КЗ до атмосферного.
Камеры приема, запуска ВТУ

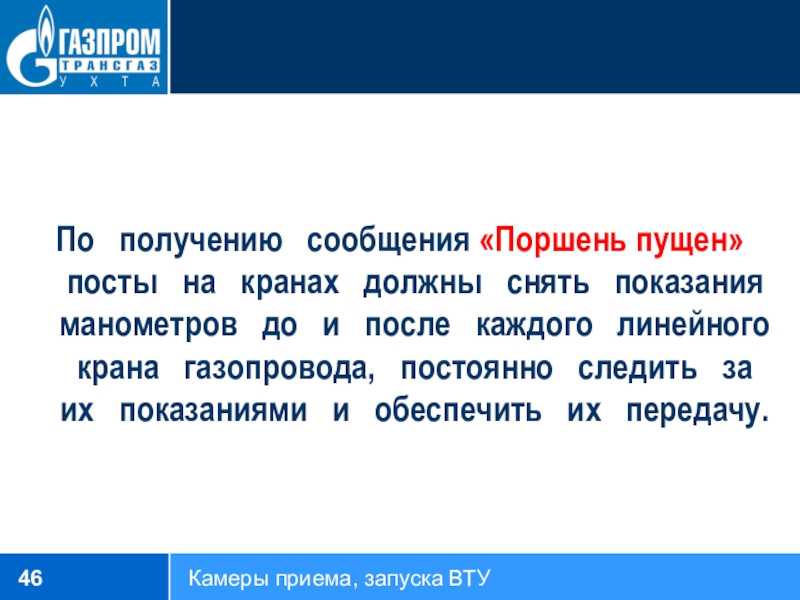

Слайд 46По получению сообщения «Поршень пущен» посты
на кранах должны снять показания
манометров до и после каждого линейного крана газопровода, постоянно следить за их показаниями и обеспечить их передачу.Камеры приема, запуска ВТУ

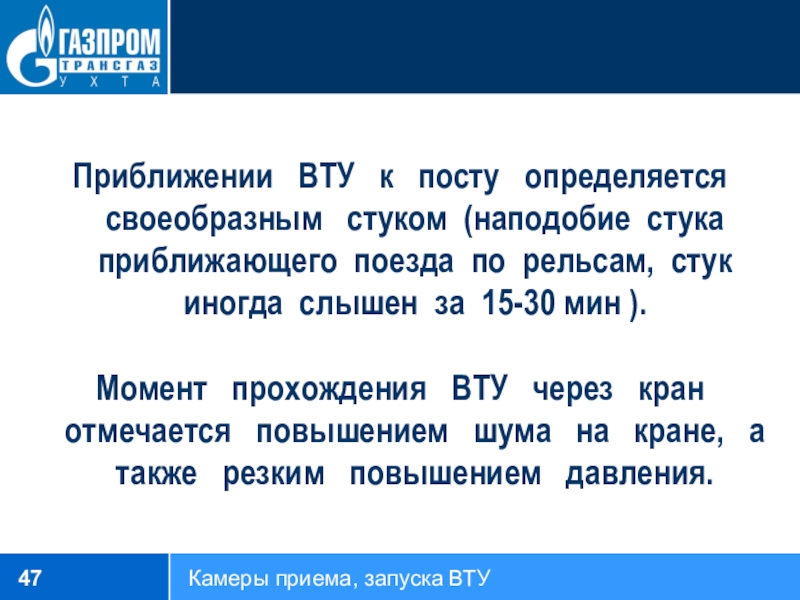

Слайд 47Приближении ВТУ к посту определяется своеобразным
стуком (наподобие стука приближающего поезда по рельсам, стук иногда
слышен за 15-30 мин ).Момент прохождения ВТУ через кран отмечается повышением шума на кране, а также резким повышением давления.
Камеры приема, запуска ВТУ

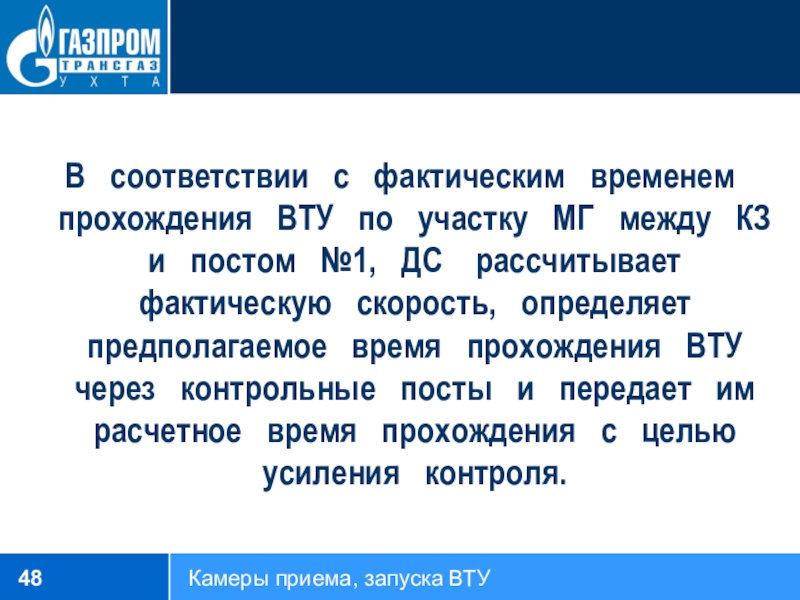

Слайд 48В соответствии с фактическим временем прохождения
ВТУ по участку МГ между
КЗ и постом №1, ДС рассчитывает фактическую скорость, определяет предполагаемое время прохождения ВТУ через контрольные посты и передает им расчетное время прохождения с целью усиления контроля.Камеры приема, запуска ВТУ

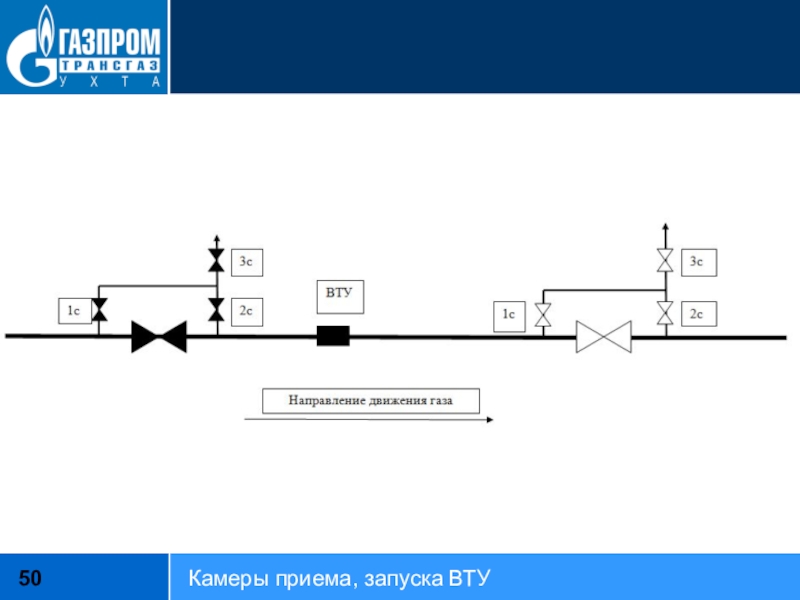

Слайд 49При застревании ВТУ на участке
между линейными кранами необходимо:
закрыть линейный
кран расположенный в начале участка;открыть краны 1с, 2с, 3с на линейном кране расположенном в конце участка и производить сброс газа для создания перепада ВТУ.
Камеры приема, запуска ВТУ
Слайд 51Снижение давления на кране в
начале участка говорит о начале
движения ВТУ по газопроводу; с целью поддержания перепада давления на ВТУ открыть байпас данного крана, а затем и сам кран; закрывают 1с, 2с, 3с крана в конце участка, при прохождении ВТУ данного крана операции по пропуску проводятся по нормальной схеме.Камеры приема, запуска ВТУ
Слайд 52При застревании возможен также вариант пуска
2-го ВТУ для проталкивания, или
отключение участка, сброс давления, выдержка с целью разложения гидратов и последующий пропуск ВТУ.Камеры приема, запуска ВТУ

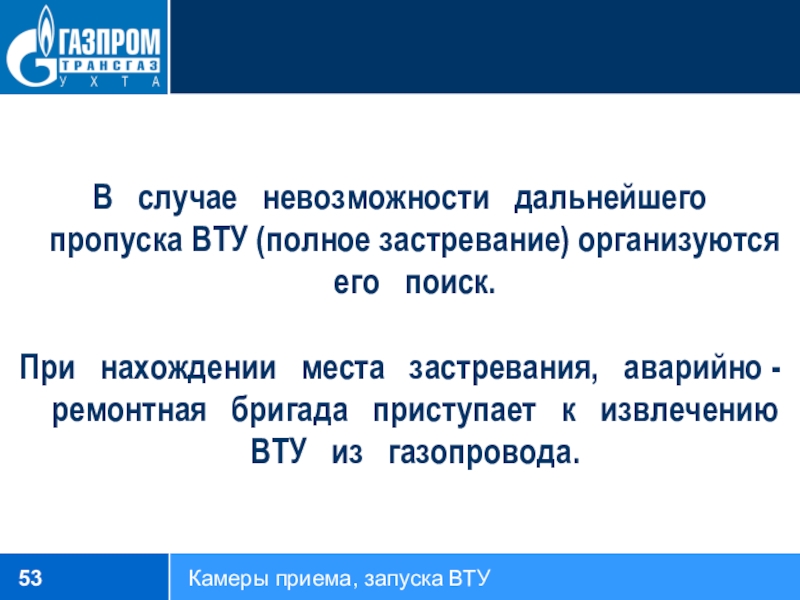

Слайд 53В случае невозможности дальнейшего пропуска ВТУ
(полное застревание) организуются его поиск.
При нахождении
места застревания, аварийно - ремонтная бригада приступает к извлечению ВТУ из газопровода.Камеры приема, запуска ВТУ
Слайд 55КП
конденсатосборник
2с
1с
3с
Г-3Д
Г-3КП
120
120
Граница опасной зоны на 1 км
35м
Размещение персонала при приеме ВТУ
25м
бГ-3КП
б*Г-3КП
24
25
26
22
б22
23
б23
38
б38
37
Камеры
приема, запуска ВТУ

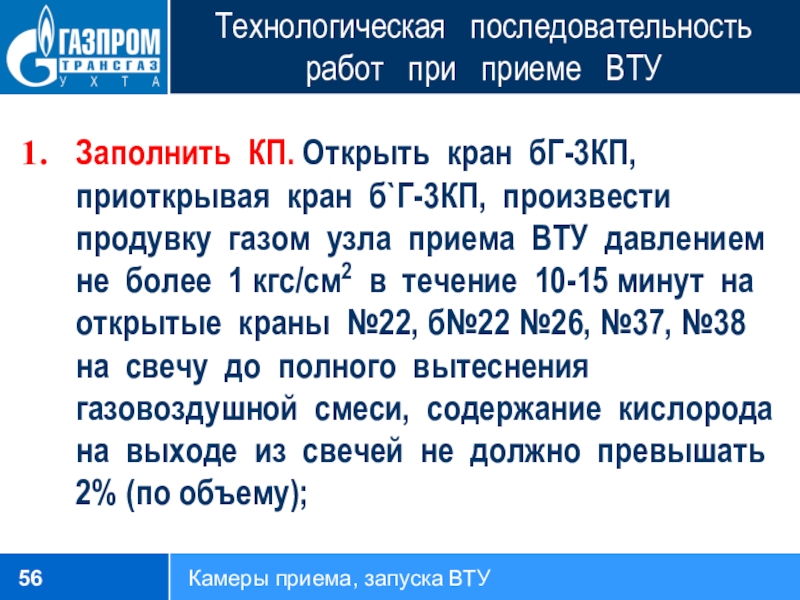

Слайд 56Технологическая последовательность работ при приеме
ВТУ
Заполнить КП. Открыть кран бГ-3КП, приоткрывая кран б`Г-3КП, произвести продувку
газом узла приема ВТУ давлением не более 1 кгс/см2 в течение 10-15 минут на открытые краны №22, б№22 №26, №37, №38 на свечу до полного вытеснения газовоздушной смеси, содержание кислорода на выходе из свечей не должно превышать 2% (по объему);Камеры приема, запуска ВТУ

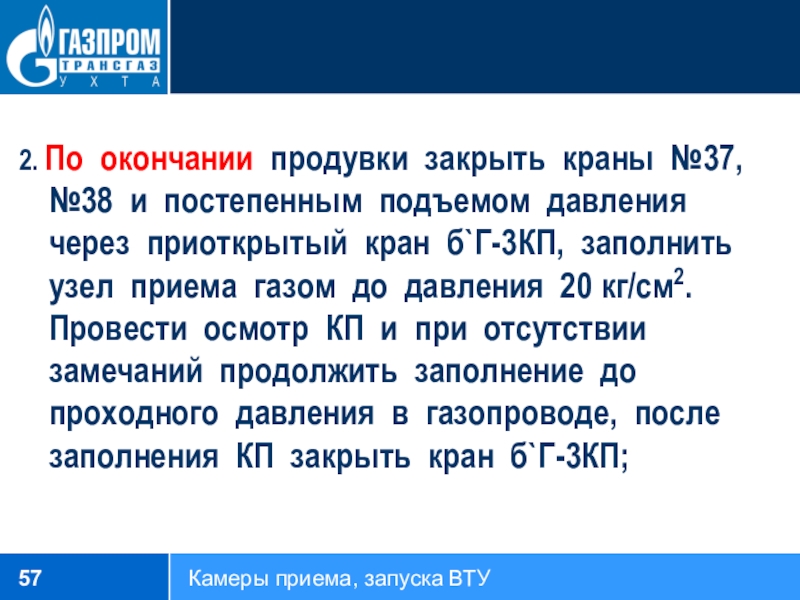

Слайд 572. По окончании продувки закрыть краны №37, №38 и постепенным
подъемом давления через приоткрытый кран б`Г-3КП, заполнить узел приема газом
до давления 20 кг/см2. Провести осмотр КП и при отсутствии замечаний продолжить заполнение до проходного давления в газопроводе, после заполнения КП закрыть кран б`Г-3КП;Камеры приема, запуска ВТУ

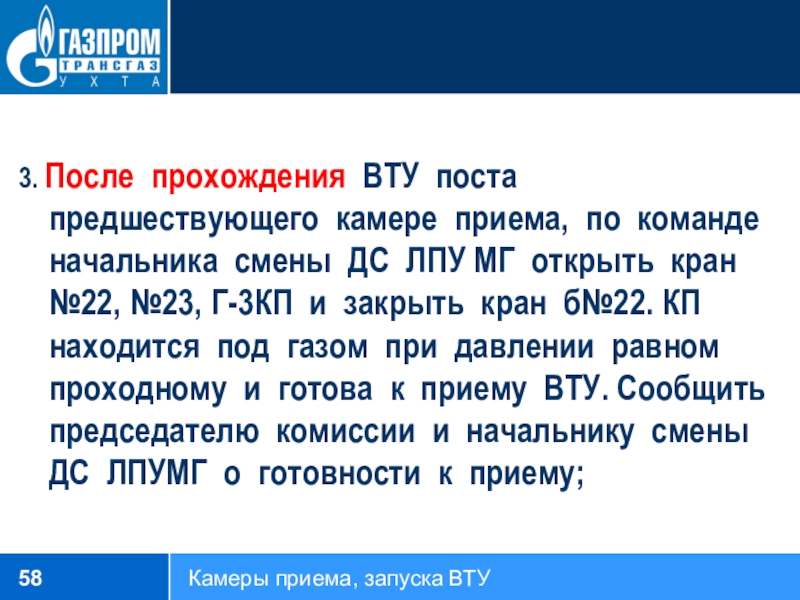

Слайд 583. После прохождения ВТУ поста предшествующего камере приема, по команде
начальника смены ДС ЛПУ МГ открыть кран №22, №23, Г-3КП
и закрыть кран б№22. КП находится под газом при давлении равном проходному и готова к приему ВТУ. Сообщить председателю комиссии и начальнику смены ДС ЛПУМГ о готовности к приему;Камеры приема, запуска ВТУ
Слайд 594. За 30 минут до предполагаемого приема ВТУ (время прохождения
ВТУ высчитывается при прохождении предыдущих межкрановых участков), закрываем Г-3Д и
поток газа перенаправляется через КП, краны №22, №23 и ВТУ заходит в КП. Доложить председателю комиссии и начальнику смены ДС ЛПУМГ о приеме ВТУ;Камеры приема, запуска ВТУ

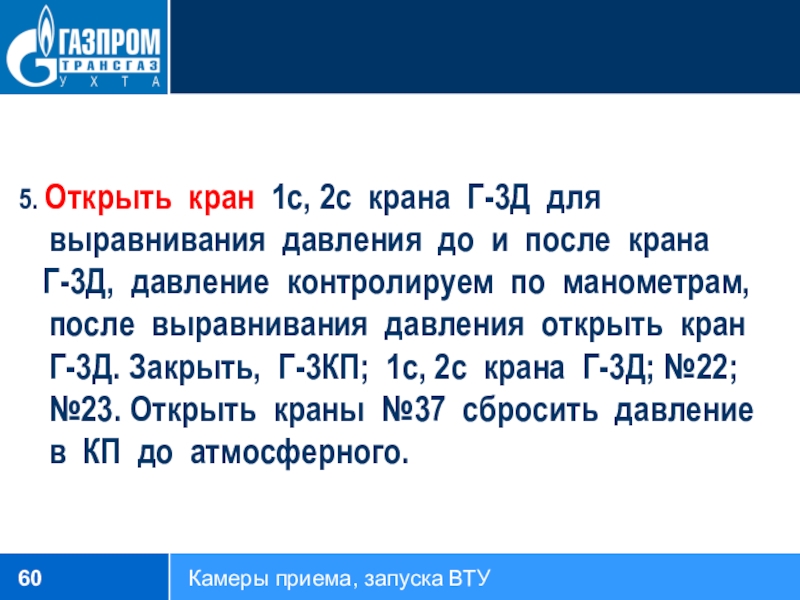

Слайд 605. Открыть кран 1с, 2c крана Г-3Д для выравнивания давления
до и после крана
Г-3Д, давление контролируем по
манометрам, после выравнивания давления открыть кран Г-3Д. Закрыть, Г-3КП; 1с, 2c крана Г-3Д; №22; №23. Открыть краны №37 сбросить давление в КП до атмосферного.Камеры приема, запуска ВТУ

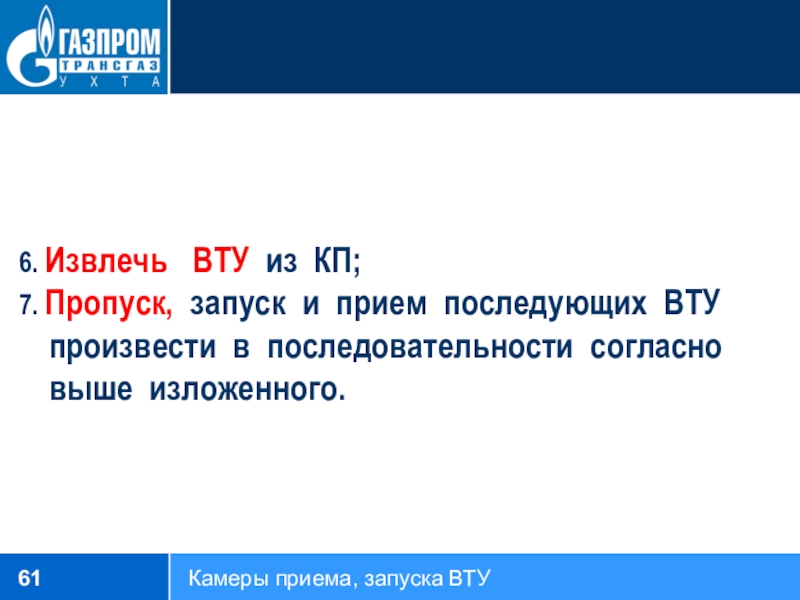

Слайд 616. Извлечь ВТУ из КП;
7. Пропуск, запуск и прием
последующих ВТУ произвести в последовательности согласно выше изложенного.
Камеры приема, запуска
ВТУ
