КАЗАХСКАЯ АРХИТЕКТУРНО-СТРОИТЕЛЬНАЯ АКАДЕМИЯ ДИСЦИПЛИНА Технология бетона 1

Колесникова И.В.

бетон
высокофункциональный бетон
дренирующий бетон:
декоративный бетон:
жаростойкий бетон
мелкозернистый бетон
вакуумированный бетон
литой бетон
армоцемент
полимербетон
бетонополимер
грунтобетон:
реакционный порошковый

бетон

фибробетон:

бетон подводной укладки

бетон роликового формования:

вакуумированный бетон

самоуплотняющийся бетон

торкрет-бетон:

имеющий быстрый темп набора прочности

По скорости набора прочности в нормальных

условиях твердения бетоны подразделяют на:
- быстротвердеющие;
- медленнотвердеющие.
За критерий оценки скорости набора прочности принимают отношение , приведенное в таблице 1.
Таблица 1

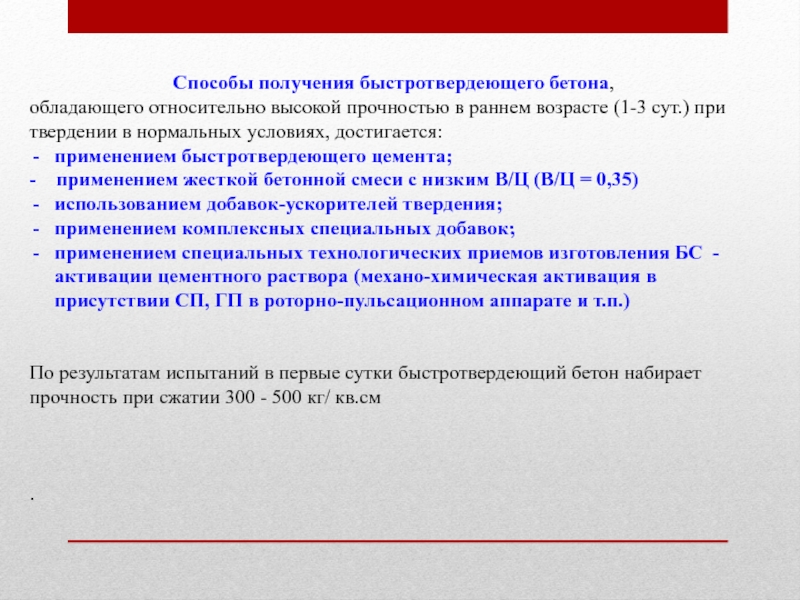

возрасте (1-3 сут.) при твердении в нормальных условиях, достигается:
применением быстротвердеющего

цемента;
- применением жесткой бетонной смеси с низким В/Ц (В/Ц = 0,35)
использованием добавок-ускорителей твердения;
применением комплексных специальных добавок;

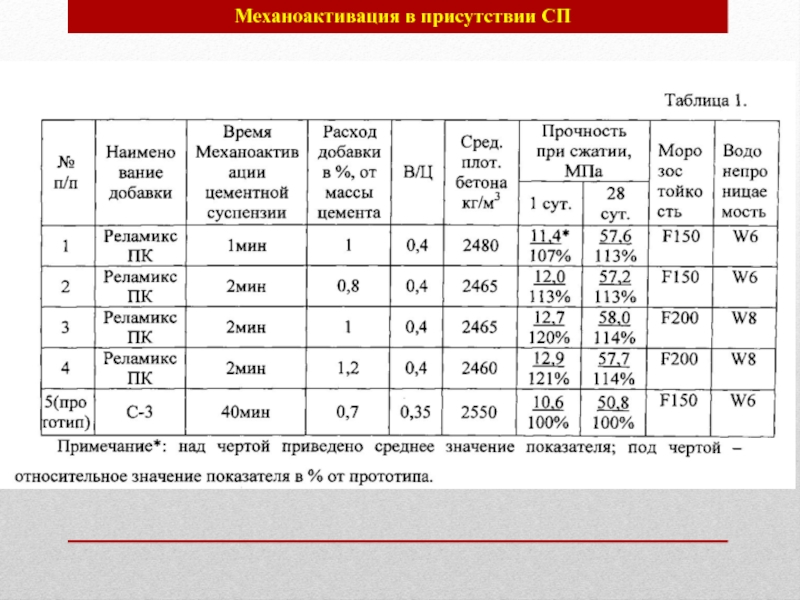

применением специальных технологических приемов изготовления БС - активации цементного раствора (механо-химическая активация в присутствии СП, ГП в роторно-пульсационном аппарате и т.п.)


По результатам испытаний в первые сутки быстротвердеющий бетон набирает прочность при сжатии 300 - 500 кг/ кв.см



.

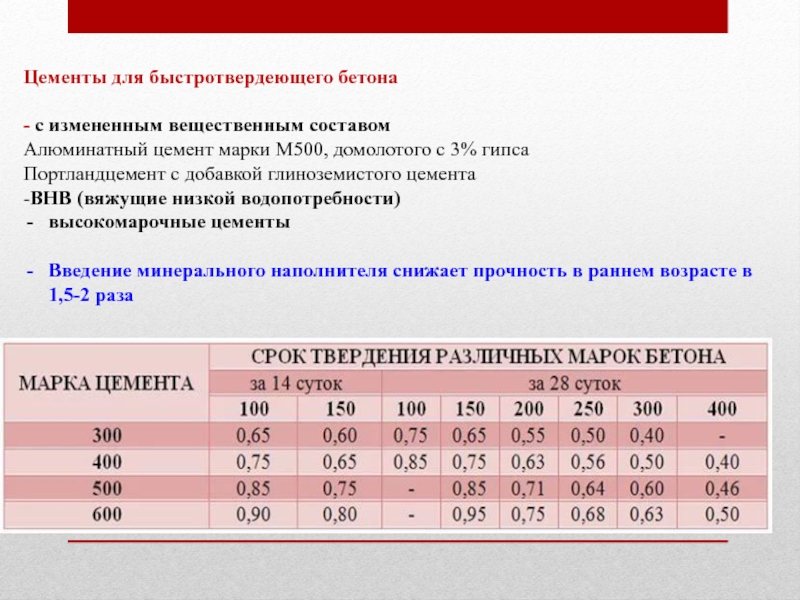

М500, домолотого с 3% гипса
Портландцемент с добавкой глиноземистого цемента
-ВНВ (вяжущие

низкой водопотребности)
высокомарочные цементы

Введение минерального наполнителя снижает прочность в раннем возрасте в 1,5-2 раза

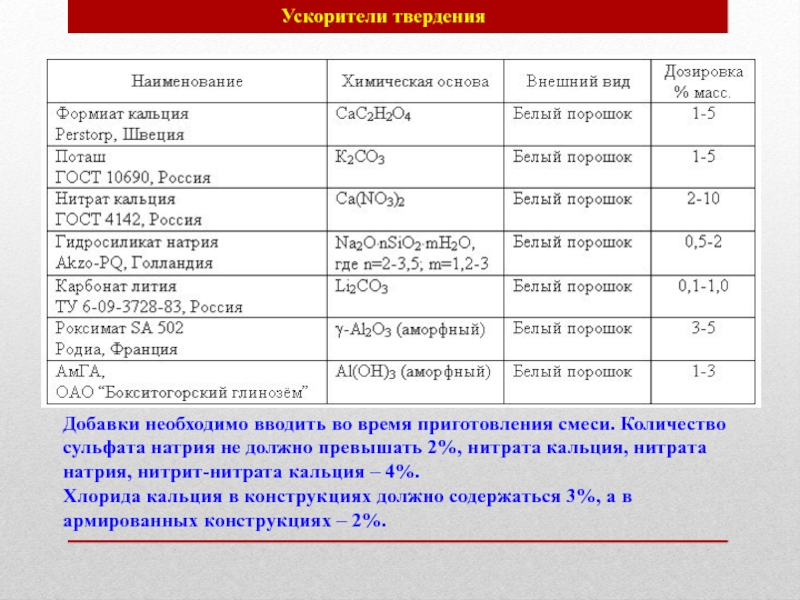

не должно превышать 2%, нитрата кальция, нитрата натрия, нитрит-нитрата кальция

– 4%.
Хлорида кальция в конструкциях должно содержаться 3%, а в армированных конструкциях – 2%.

Ускорители твердения

206-1:2000, NEQ)

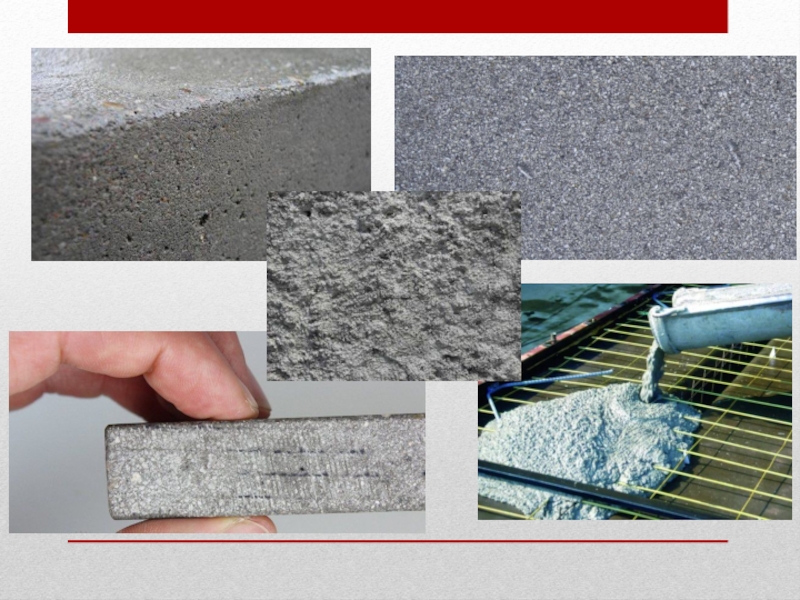

мелкозернистый бетон: Бетон на цементном вяжущем с плотным мелким

заполнителем

армоцемент: Мелкозернистый бетон, в массе которого равномерно распределены тканые или сварные проволочные металлические или неметаллические сетки.

торкрет-бетон:
Мелкозернистый бетон, пневматически наносимый на поверхность


мелкозернистый бетон с микронаполнителем (зола, известняковая мука, молотый песок

этот бетон стальными ткаными сетками, получают армоцемент -высокопрочный

материал для тонкостенных конструкций ;
для изготовления железобетонных конструкций в районах, где отсутствуют щебень и гравийно-песчаная смесь;

Особенности:
Структура- большая однородность и мелкозернистость, высокое содержание цементного камня, отсутствие жесткого каменного скелета, повышенные пористость и удельная поверхность твердой фазы.
Составы:
Для мелкозернистого бетона на мелком песке оптимальными оказываются составы 1:1-1:1,5.
Свойства: Мелкозернистый бетон обладает повышенной прочностью при изгибе Rизг = 2-20 МПа, при вибрационных нагрузках, водонепроницаемостью и морозостойкостью.

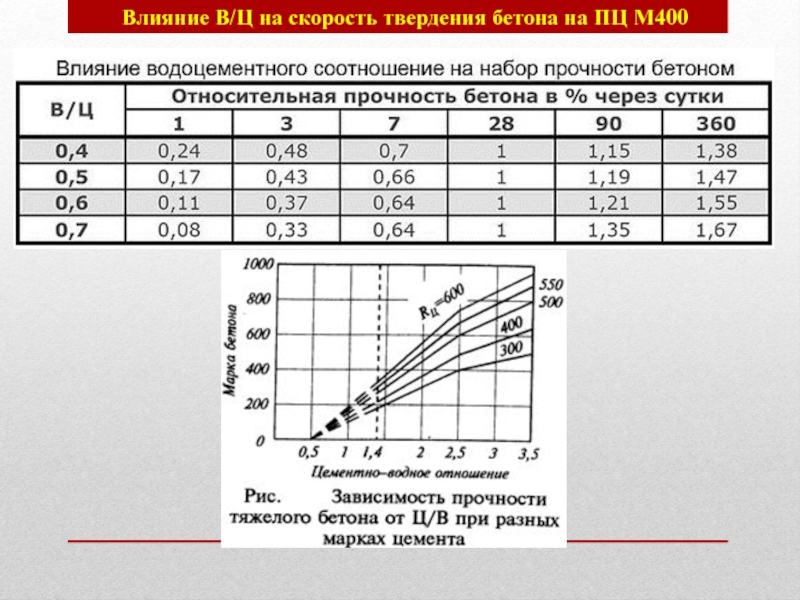

0,3 зависимость прочности от расхода цемента прямолинейна: уменьшение расхода цемента

приводит к резкому понижению прочности бетона, так как при малом содержании цемента смесь становится все менее удобообрабатываемой, хуже уплотняется, а ее плотность и соответственно прочность постепенно уменьшаются. Наивысшую прочность показывает в этом случае цементный камень.
При более высоких значениях водоцементного отношения (В/Ц=0,4 и выше) наивысшая прочность бетона достигается при определенном оптимальном соотношении между цементом и песком. При этом соотношении достигается максимальная плотность бетонной смеси.
При меньших расходах цемента удобообрабатываемость смеси постепенно снижается, что затрудняет ее укладку и приводит к постепенному понижению прочности и плотности бетона
При более высоком содержании цемента возрастает количество избыточной воды в бетоне, соответственно увеличивается пористость и понижается прочность.
Для каждого состава бетона имеется оптимальное значение В/Ц, при котором получаются наивысшие прочность и плотности бетона.

и от состава бетона, увеличиваясь с уменьшением расхода цемента.
Если в

обычном бетоне замена крупного песка мелким понижает прочность всего на 5... 10%, то в мелкозернистом бетоне прочность может уменьшиться на 25 . 30%, а максимальная прочность песчаного бетона состава 1:2 .1:3, которой можно достигнуть при определенной интенсивности уплотнения, иногда снижается в 2... 3 раза. Поэтому для мелкозернистых бетонов желательно использовать крупные чистые пески или обогащать мелкий песок более крупными высевками от дробления камня, мелким гравием.
Состав мелкозернистого бетона и качество песка определяют эффективность использования цемента в бетоне.
