Слайд 1Клёпка, пайка, притирка и доводка
Шаповалов Богдан АТМ-21

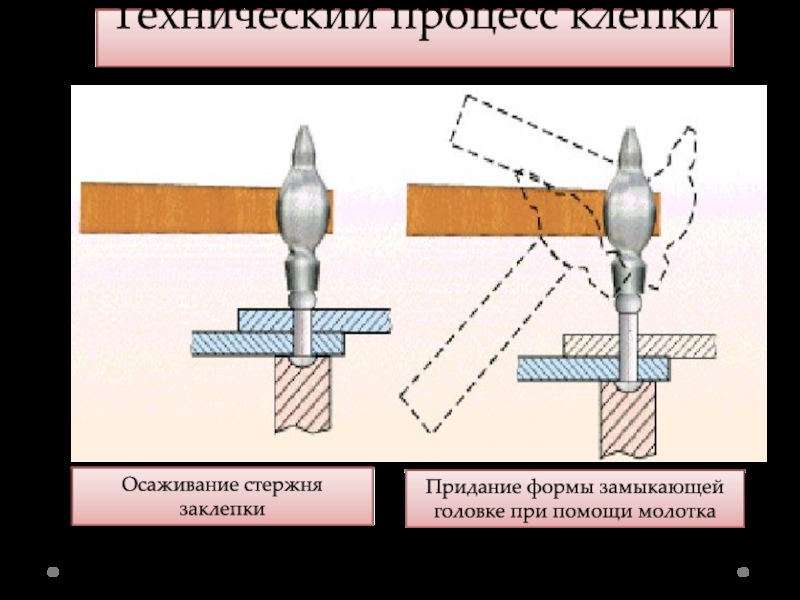

Слайд 3Технический процесс клепки
Осаживание стержня заклепки
Придание формы замыкающей головке при помощи
молотка
Слайд 4Виды заклепочных швов
Однорядные внахлестку
Однорядные в стыковом соединении с двумя накладками
Длина части стержня заклепки для образования замыкающей головки, определяется по
формуле J= S + (0,8…1,2)d
J – длина стержня заклепки в мм;
S – толщина склепываемых листов в мм;
D – диаметр заклепки;
Для образования замыкающей, полукруглой головки J= S + (1,2…1,5)d
Слайд 5Виды заклепочных швов
Однорядные в стыковом соединении с одной накладкой
Двурядные с
шахматным расположением заклепок в стыковом соединении с одной накладкой
Слайд 6Приспособления для клёпки
При расклёпывании металл упрочняется, поэтому стремятся к возможно
меньшему числу ударов, Сначала несколькими ударами молотка осаживают стержень, затем
боковыми ударами молотка придают полученной головке необходимую форму, после чего обжимкой окончательно оформляют замыкающую головку.
Окончательное оформление замыкающей головки с помощью обжимки
Обжимка
Поддержка
Слайд 7Приспособления для клёпки
Под закладную головку ставят массивную поддержку. Склёпываемые листы
осаживают (уплотняют) с помощью натяжки, которую устанавливают так, чтобы выступающий
конец стержня вошёл в её отверстие. Ударом молотка по вершине натяжки осаживают листы, устраняя зазор между ними
Натяжка
поддержка
Осаживание заклёпываемых листов с помощью натяжки
Слайд 9Подготовка детали к клепке(продолжение)
Слайд 11Пайка
Пайкой называется технологический процесс образования неразъемного соединения металлических деталей путем
нагрева (ниже температуры их автономного расплавления) и заполнения зазора между
ними расплавленным припоем, образующим после кристаллизации (застывания) прочный механический спай (шов).
Слайд 12Классификация
По способу нагрева соединяемых деталей и припоя
В зависимости от характера
окружающей среды
По способу введения припоя
В зависимости от температуры в зоне
соединяемых материалов
Слайд 13В зависимости от характера окружающей среды
Пайка:
в вакууме
нейтральных газах
восстановительной
среде
Слайд 14В зависимости от температуры в зоне соединяемых материалов
Низкотемпературная пайка
Высокотемпературная пайка
Зазор
между деталями устанавливают в зависимости от соединения:
для низкотемпературных припоев он
составляет 0,05... 0,08 мм,
для высокотемпературных — 0,03...0,05 мм.
Слайд 15По способу нагрева соединяемых деталей и припоя
Различают пайку:
паяльником,
токами
высокой частоты,
в печах,
горелкой,
в жидких средах,
ультразвуком.
Слайд 16По способу введения припоя
Выделяют следующие виды пайки:
заливкой, с предварительной укладкой
припоя к месту соединения(шва);
с предварительным избыточным обслуживанием поверхностей соединяемых деталей;
с
введением припоя паяльниками;
с применением палочных или трубчатых припоев.
Слайд 17Припой должен обладать следующими качествами: хорошо растворять основной металл, смачивать
его, иметь хорошую жидко-текучесть и достаточную механическую прочность.
В качестве
припоев используют цветные металлы и их сплавы, которые в зависимости от температуры плавления подразделяются на:
низкотемпературные (мягкие) с температурой плавления до 350 °С
высокотемпературные (твердые) с температурой плавления 350... 1850 °С.
Слайд 18Припой
При монтажной пайке применяют серебряные и оловянно-свинцовые припои. Температура плавления
припоя должна быть ниже температуры плавления основного металла.
Слайд 19Подготовка деталей
При подготовке поверхностей деталей, подлежащих пайке, производится удаление механическим
или химическим способом загрязнений, ржавчины, оксидных и жировых пленок.
В
простейшем случае поверхности деталей промываются бензином или спиртом.
Слайд 20Основные дефекты при пайке
наличие трещин в паяном шве в результате
быстрого охлаждения деталей после пайки или значительной разницы в коэффициентах
теплового расширения припоя и металла;
наличие пор в шве за счет высокой температуры пайки или интенсивного испарения флюса;
не смачивание припоем поверхности деталей из-за большой их загрязненности.
Слайд 22Притирка - операция по чистовой обработке поверхностей изделия
Выполняется с помощью
абразивных материалов в виде порошков или паст с целью получения
плотных, герметичных разъемных и подвижных соединений
Операция окончательная, производится после механической обработки деталей шлифованием, фрезерованием или развёртыванием.
Притирке подвергаются как термически обработанные, так и термически не обработанные заготовки
Притиркой достигается точность геометрических размеров до 0,5 мк и шероховатость поверхности Ra 0,008мм
Слайд 23Доводка - является разновидностью притирки
предназначена для получения деталей с
высокой точностью формы, высокой чистотой поверхности, обеспечивает высокую точность линейных
и угловых размеров
Слайд 24Инструменты:
притиры
применяются главным образом для притирки несопрягаемых между собой поверхностей, доводки
и отделки отверстий, внутренних и наружных резьб, калибров, шаблонов.
Могут
быть подвижные и неподвижные
Бывают: плоские (плиты с насечкой и гладкие); цилиндрические (стержни, разрезные втулки); конические; фасонные (шаровые асимметрические и неправильной формы)
Слайд 25Приспособления
Для обеспечения правильного взаимного расположения притира относительно обрабатываемой заготовки
используют различные приспособления:
стандартные – тиски, параллели, угольники
специальные,
конструкция которых соответствует конкретной обрабатываемой детали
Слайд 26Абразивные материалы
бывают твердые и мягкие.
К
твердым относятся алмазная пыль, электрокорунд
(Э и ЭБ),
карбид кремния зеленый (КЗ), карбид бора, наждак и другие.
К мягким абразивным материалам относятся порошки окисей хрома, железа (крокус), алюминия, венская известь, маршалит (пылевидный кварц) и др.
По величине зерен делятся условно на группы: шлифзерно, шлифпорошки,
микропорошки и тонкие микропорошки
Слайд 27Смазывающие материалы
способствуют ускорению процессов притирки и доводки, уменьшают шероховатость, а
также охлаждают поверхность детали.
Для притирки (доводки) стали и чугуна
чаще применяют керосин с добавкой 2,5% олеиновой кислоты и 7% канифоли, что значительно повышает производительность процесса.
Слайд 28Подготовка притиров
Подготовка притира для обработки осуществляется двумя способами:
Поверхность
протирают керосином, наносят на нее абразивный порошок и смазочный материал
или пасту со смазкой и шаржируют, т. е. вдавливают зерна абразивного материала в поверхность притира, прокатывая по ней стальной валик. При шаржировании цилиндрических и конических притиров их прокатывают по стальной плите с нанесенным на нее слоем абразивных зерен.
Поверхность притира покрывают порошком абразивного материала, не подвергая шаржированию, при этом обработка выполняется свободным абразивом
Слайд 29Сущность процесса притирки
заключается в механическом или химико-механическом удалении с обрабатываемых
поверхностей частиц металла абразивными материалами.
Для производительной и точной притирки необходимо
правильно выбирать и строго дозировать количество абразивных материалов, а также смазки. При притирке необходимо учитывать давление на притираемые детали. Обычно давление при притирке составляет 150…400кПа (1,5…4кгс/см ). При окончательной притирке давление надо уменьшать
Слайд 30Притирка предварительная
и окончательная
На предварительную притирку оставляют припуск 0,01—0,02 мм,
на окончательную — 0,003—0,005 мм.
Качество притертых поверхностей изделия проверяют
на непроницаемость (газов или жидкостей), на просвет (для узких поверхностей) и на краску.
