КОМПАС 3 D

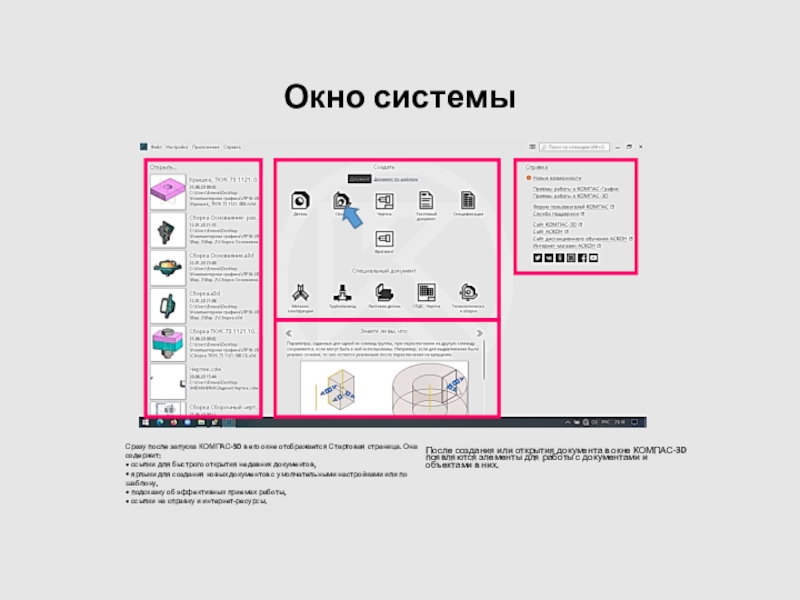

страница. Она со­держит:
• ссылки для быстрого открытия недавних документов,
• ярлыки

для создания новых документов с умолчательными настройками или по шабло­ну,
• подсказку об эффективных приемах работы,
• ссылки на справку и интернет-ресурсы.

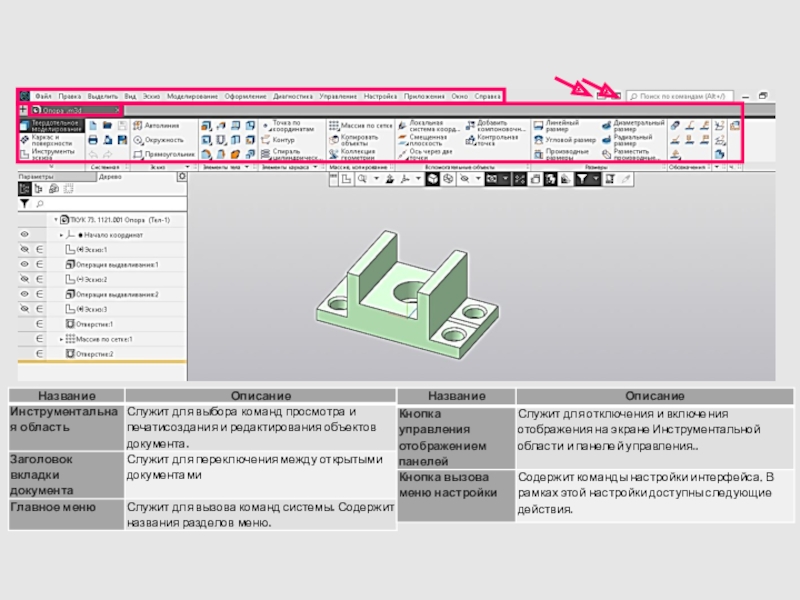

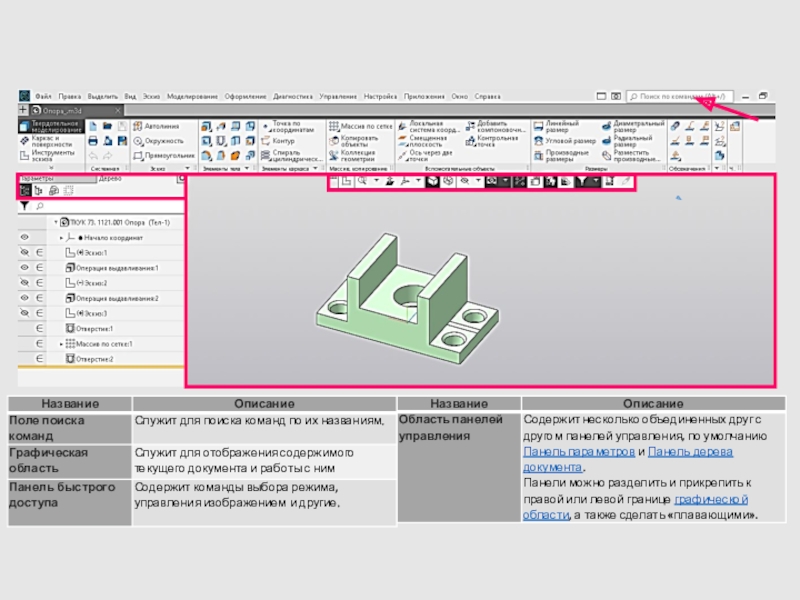

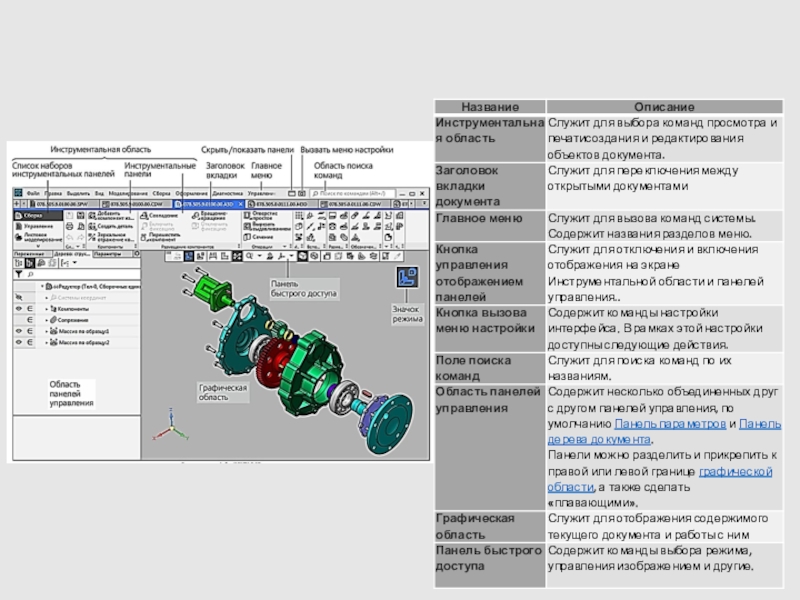

После создания или открытия документа в окне КОМПАС-3D появляются элементы для работы с документами и объектами в них.

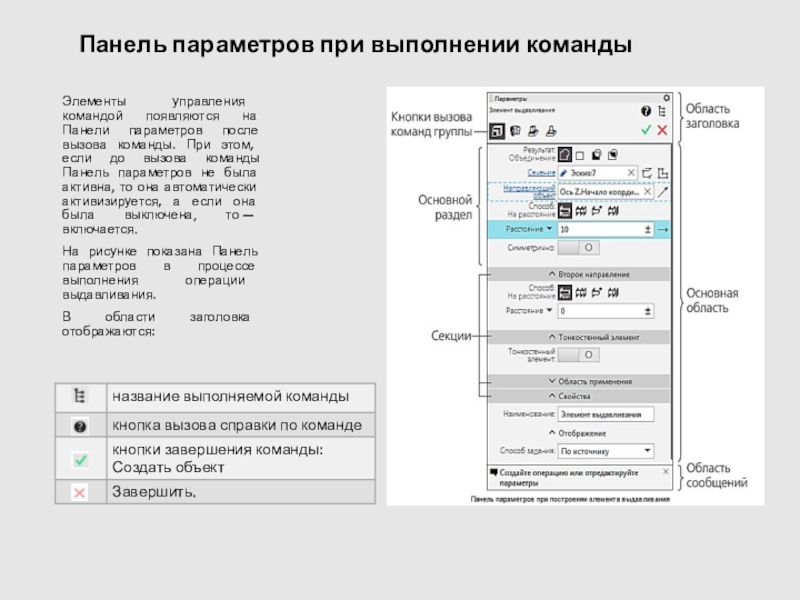

параметров после вызова коман­ды. При этом, если до вызова команды

Панель параметров не была активна, то она ав­томатически активизируется, а если она была выключена, то — включается.
На рисунке показана Панель параметров в процессе выполнения операции выдавлива­ния.
В области заголовка отображаются:

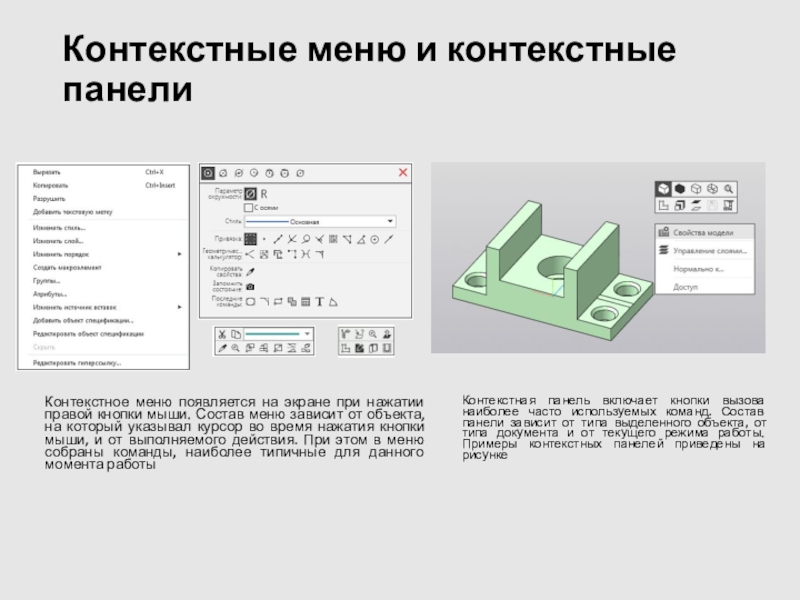

нажатии правой кнопки мыши. Состав меню зависит от объекта, на

который указывал курсор во время нажатия кнопки мыши, и от выполняемого действия. При этом в меню собраны команды, наиболее типичные для данного момента работы

Контекстная панель включает кнопки вызова наиболее часто используемых команд. Со­став панели зависит от типа выделенного объекта, от типа документа и от текущего ре­жима работы. Примеры контекстных панелей приведены на рисунке

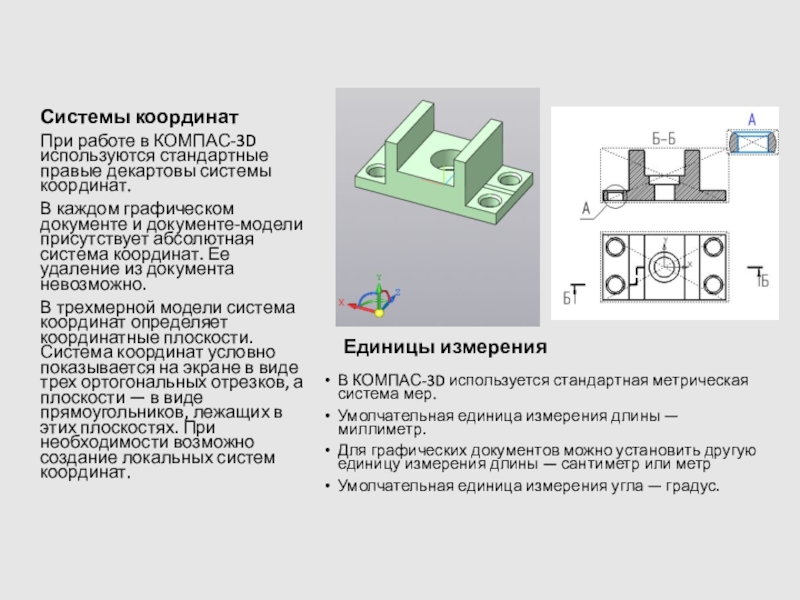

коор­динат.
В каждом графическом документе и документе-модели присутствует абсолютная систе­ма координат.

Ее удаление из документа невозможно.
В трехмерной модели система координат определяет координатные плоскости. Система координат условно показывается на экране в виде трех ортогональных отрезков, а плоскости — в виде прямоугольников, лежащих в этих плоскостях. При необходимости возможно создание локальных систем координат.

Единицы измерения

В КОМПАС-3D используется стандартная метрическая система мер.
Умолчательная единица измерения длины — миллиметр.
Для графических документов можно установить другую единицу измерения длины — сантиметр или метр
Умолчательная единица измерения угла — градус.

эскизов, пространственных кривых и точек, поверхностей, тел.

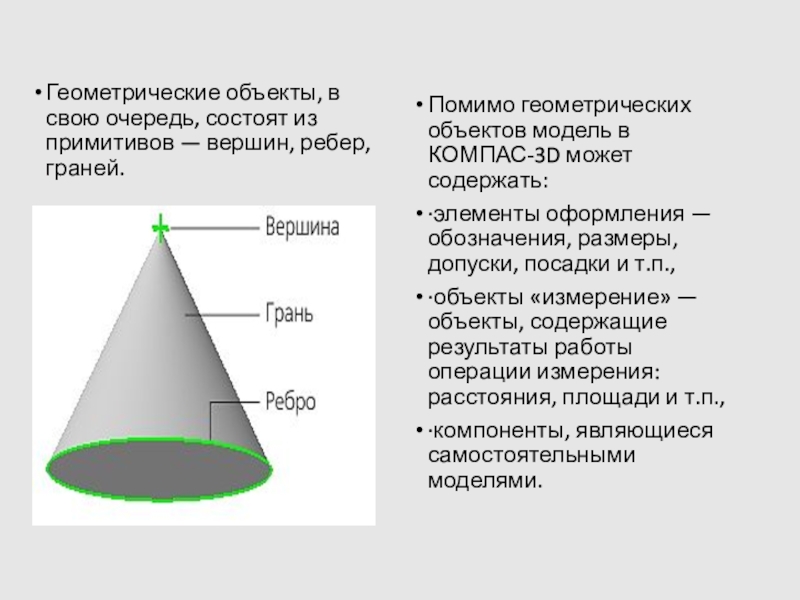

граней.

Помимо геометрических объектов модель в КОМПАС-3D может содержать:
·элементы оформления — обозначения,

размеры, допуски, посадки и т.п.,
·объекты «измерение» — объекты, содержащие результаты работы операции измерения: расстояния, площади и т.п.,
·компоненты, являющиеся самостоятельными моделями.

массой,
·поверхностной — представленной поверхностями и обладающей нулевой массой,
а также сочетающей

результаты твердотельного и поверхностного моделирования.

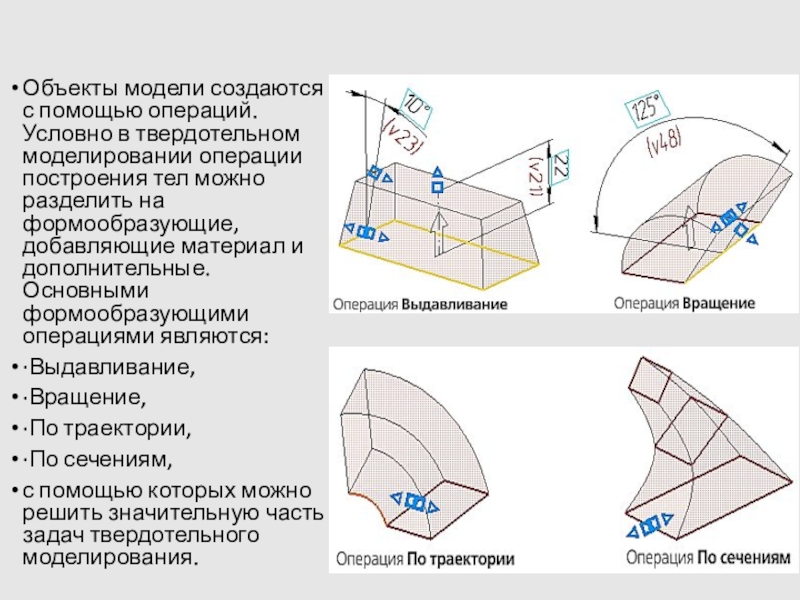

операции построения тел можно разделить на формообразующие, добавляющие материал и

дополнительные. Основными формообразующими операциями являются:
·Выдавливание,
·Вращение,
·По траектории,
·По сечениям,
с помощью которых можно решить значительную часть задач твердотельного моделирования.

требуемым образом скорректировать результаты формообразующих операций. Примером дополнительных операций являются:
·Вырезать

выдавливанием,
·Скругление,
·Подсечка (для листовых тел).
