Конические передачи
Содержание
- 1. Конические передачи
- 2. Слайд 2
- 3. Слайд 3

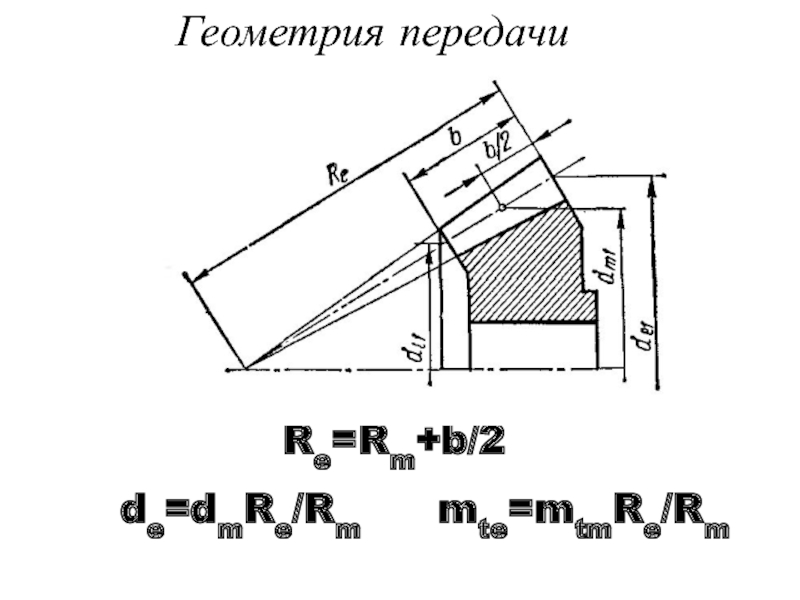

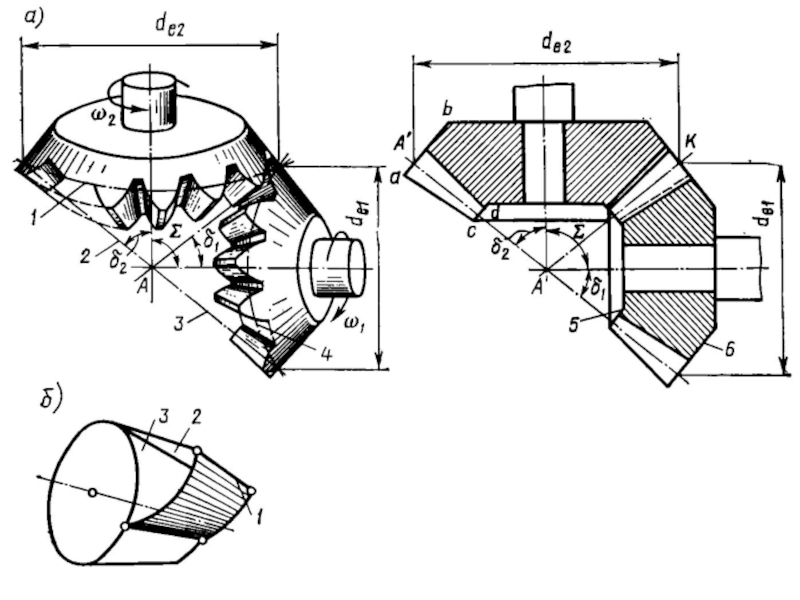

- 4. Re=Rm+b/2Геометрия передачиde=dmRe/Rmmte=mtmRe/Rm

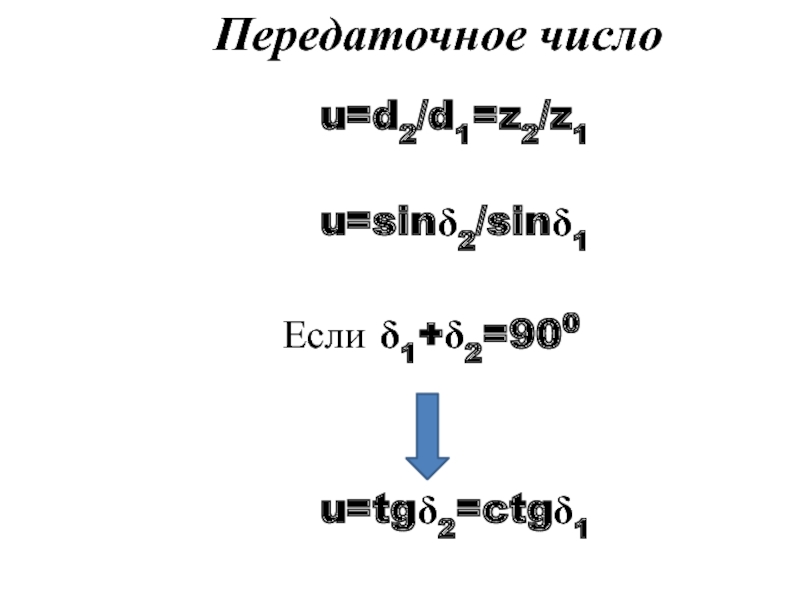

- 5. Передаточное числоu=d2/d1=z2/z1u=sinδ2/sinδ1Если δ1+δ2=900u=tgδ2=ctgδ1
- 6. Силы в зацепленииFt=2T1/dm1Fn=Ft/cos αF΄r=Fttg αFr=F΄rcos δ1=Fttg α cos δ1Fn=F΄rsin δ1=Fttg α sin δ1
- 7. Расчет зубьев по напряжениям изгибачисло зубьев эквивалентных колесzυ1=z1/cos δ1zυ2=z2/cos δ2

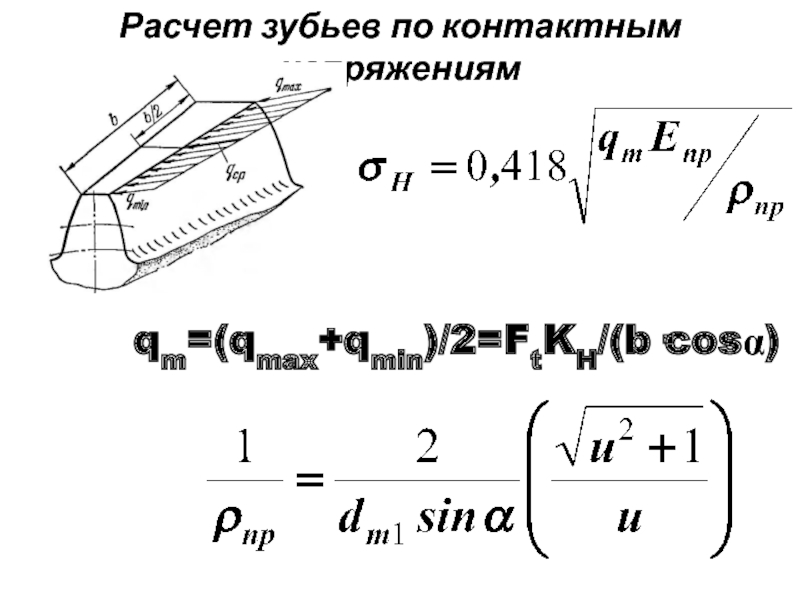

- 8. Расчет зубьев по контактным напряжениямqm=(qmax+qmin)/2=FtKH/(b·cosα)
- 9. Диаметр колесаKbe=b/Re

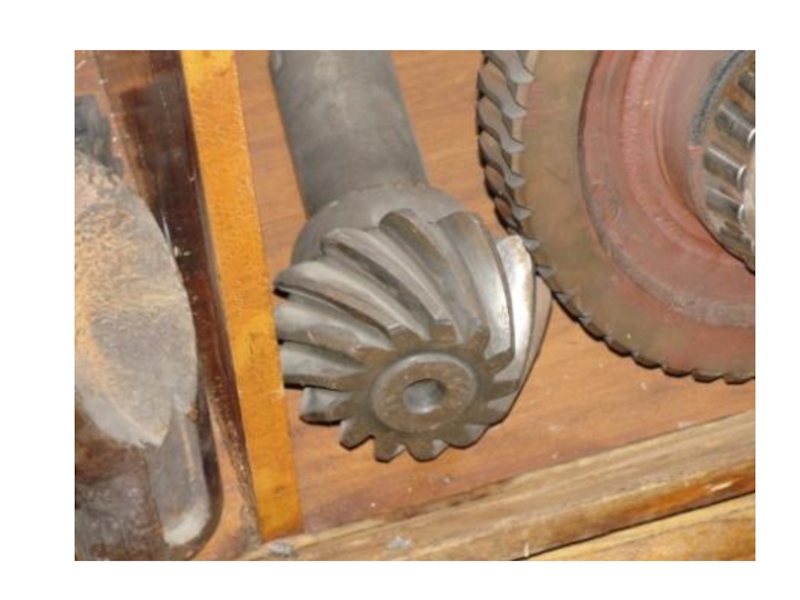

- 10. Конические передачи с непрямыми зубьями

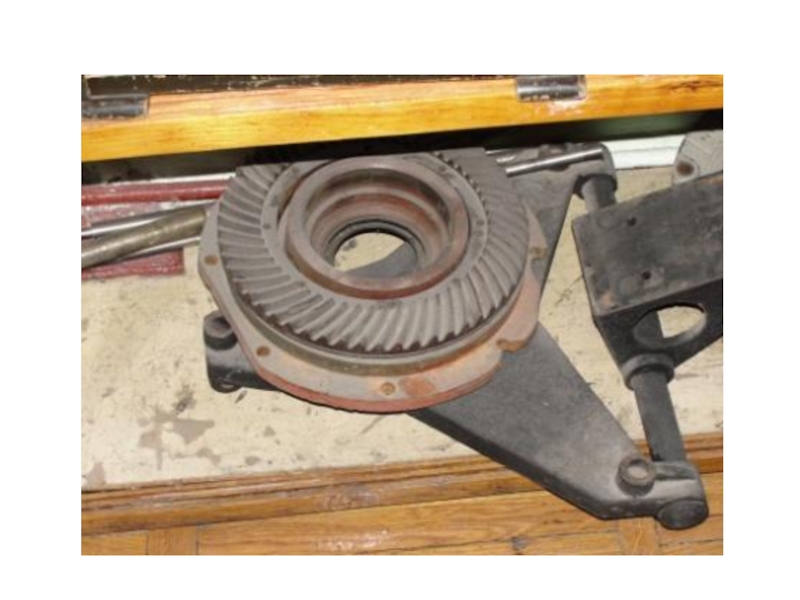

- 11. Слайд 11
- 12. Слайд 12
- 13. Слайд 13
- 14. Слайд 14

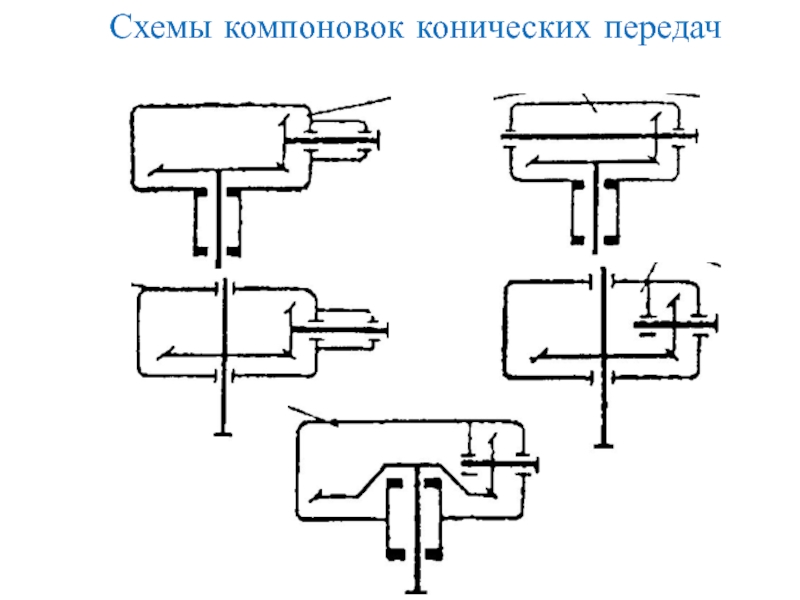

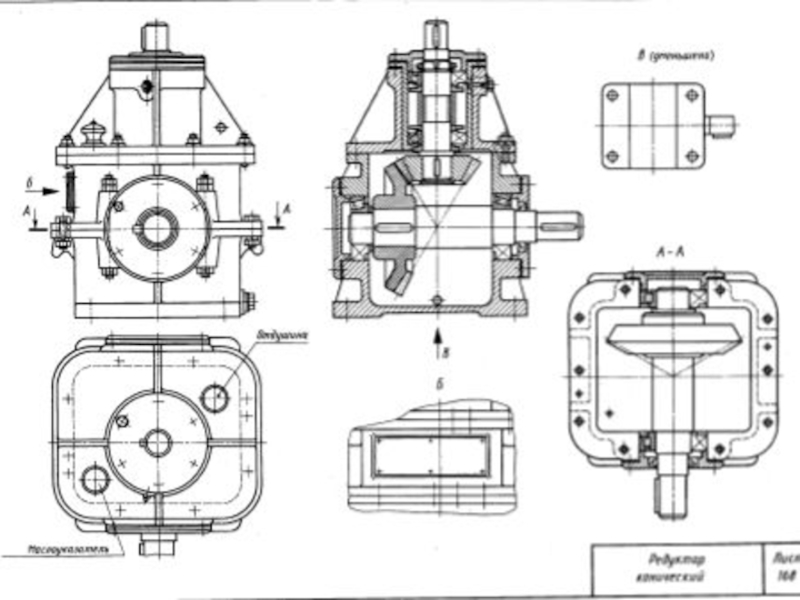

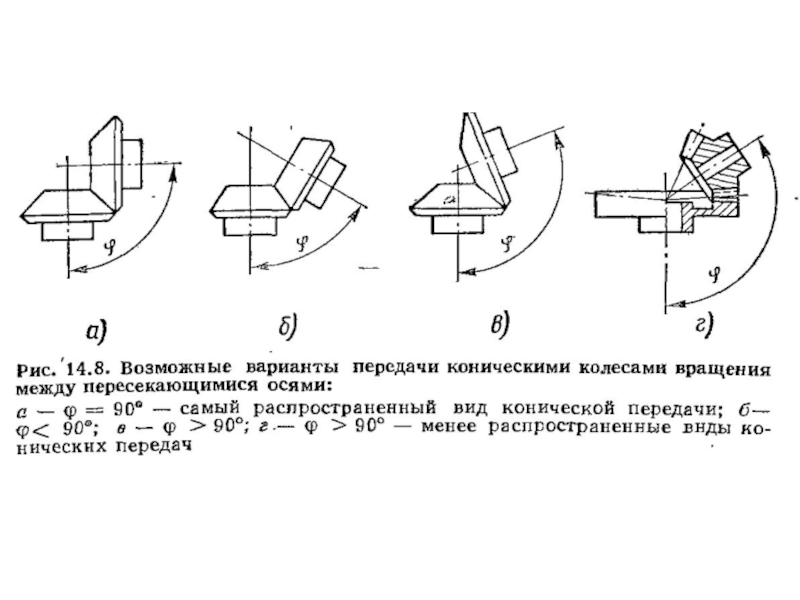

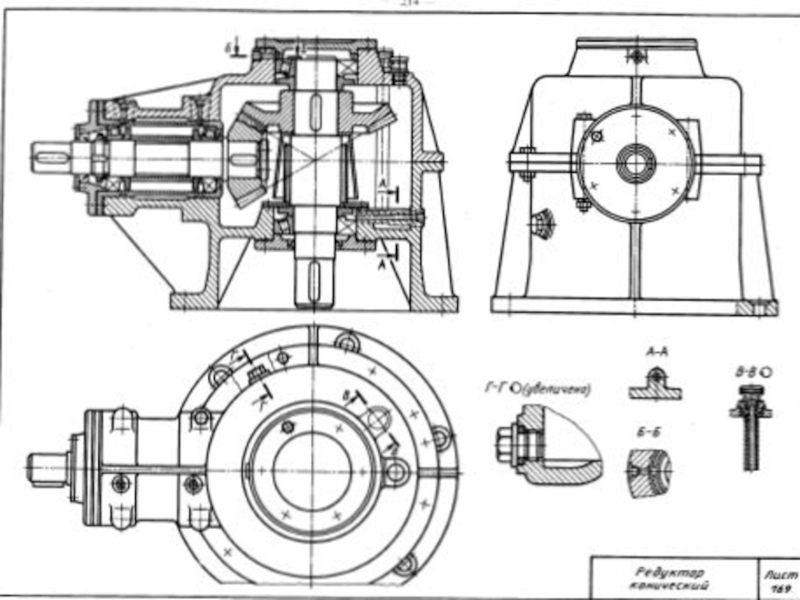

- 15. Схемы компоновок конических передач
- 16. Материалы и термообработка зубьев зубчатых передачОбъемная закалкаЦементацияПоверхностная
- 17. Слайд 17
- 18. Слайд 18
- 19. Слайд 19
- 20. Слайд 20
- 21. Слайд 21
- 22. Слайд 22
- 23. Слайд 23

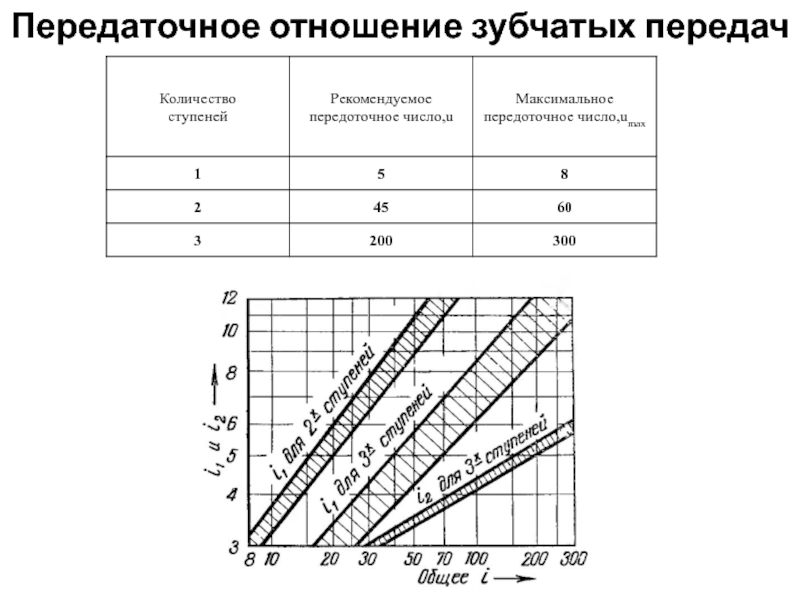

- 24. Передаточное отношение зубчатых передач
- 25. Скачать презентанцию
Re=Rm+b/2Геометрия передачиde=dmRe/Rmmte=mtmRe/Rm
Слайды и текст этой презентации
Слайд 6Силы в зацеплении
Ft=2T1/dm1
Fn=Ft/cos α
F΄r=Fttg α
Fr=F΄rcos δ1=Fttg α cos δ1
Fn=F΄rsin δ1=Fttg
α sin δ1

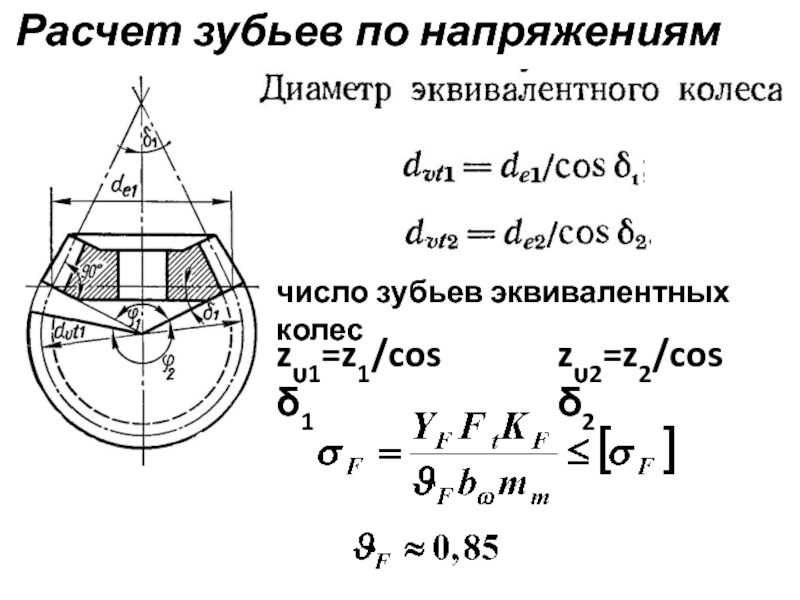

Слайд 7Расчет зубьев по напряжениям изгиба
число зубьев эквивалентных колес
zυ1=z1/cos δ1
zυ2=z2/cos δ2

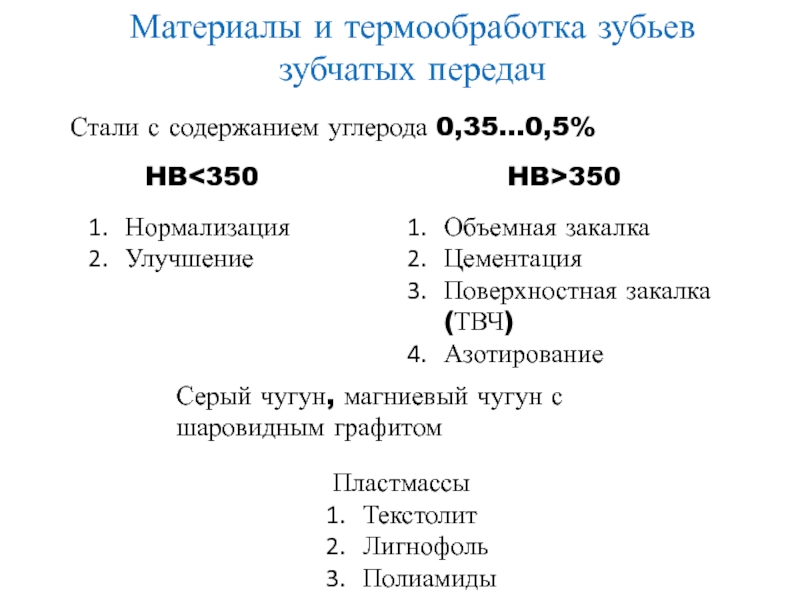

Слайд 16Материалы и термообработка зубьев зубчатых передач
Объемная закалка
Цементация
Поверхностная закалка (ТВЧ)
Азотирование
Стали с
содержанием углерода 0,35…0,5%
HB350
Нормализация
Улучшение
Серый чугун, магниевый чугун с шаровидным графитом
Пластмассы
Текстолит
Лигнофоль
Полиамиды
