Ковка

штамповка, холодная штамповка, листовая штамповка. Ковка. Сущность способа. Заготовки для

ковки. Основные операции при ковке. Применяемое оборудование и инструмент. Технологические требования к деталям, получаемым ковкой. Технологические возможности ковки – 2 часа.

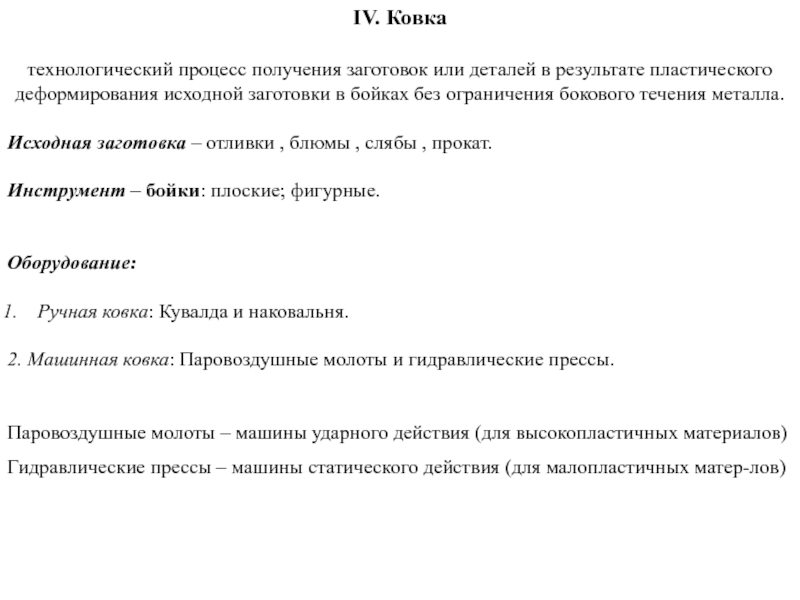

деформирования исходной заготовки в бойках без ограничения бокового течения металла.

Исходная

заготовка – отливки , блюмы , слябы , прокат.

Инструмент – бойки: плоские; фигурные.


Оборудование:

Ручная ковка: Кувалда и наковальня.

2. Машинная ковка: Паровоздушные молоты и гидравлические прессы.


Паровоздушные молоты – машины ударного действия (для высокопластичных материалов)

Гидравлические прессы – машины статического действия (для малопластичных матер-лов)

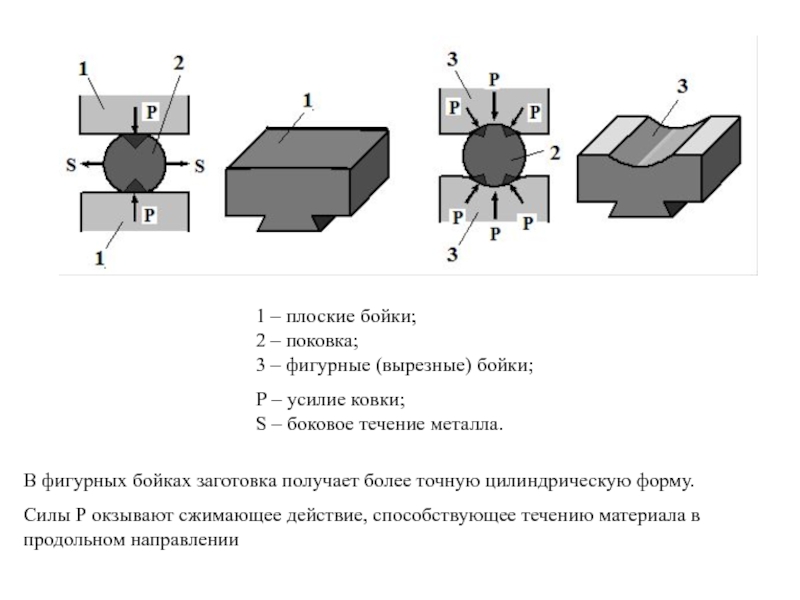

(вырезные) бойки;

Р – усилие ковки;
S – боковое течение металла.
В фигурных

бойках заготовка получает более точную цилиндрическую форму.

Силы Р окзывают сжимающее действие, способствующее течению материала в продольном направлении

осадка, высадка, прошивка, пробивка, протяжка, разгонка, отрубка, гибка и закручивание.
Осадка

- уменьшение высоты заготовки при увеличении площади её поперечного сечения

а – исходное положение; б – осадка; в – потеря устойчивости при осадке;

1 – боек; 2 –плита; 3 – заготовка; 4 и 5 –поковка после осадки без потери и с потерей устойчивости (брак);

d1 – диаметр поковки после осадки; h0 и d0– высота и диаметр исходной заготовки;

Условие осадки без потери устойчивости h0/d0  2,5

–прошивка;

1 – боек; 2 –плита; 3 – исходная заготовка; 4

– прошивень.

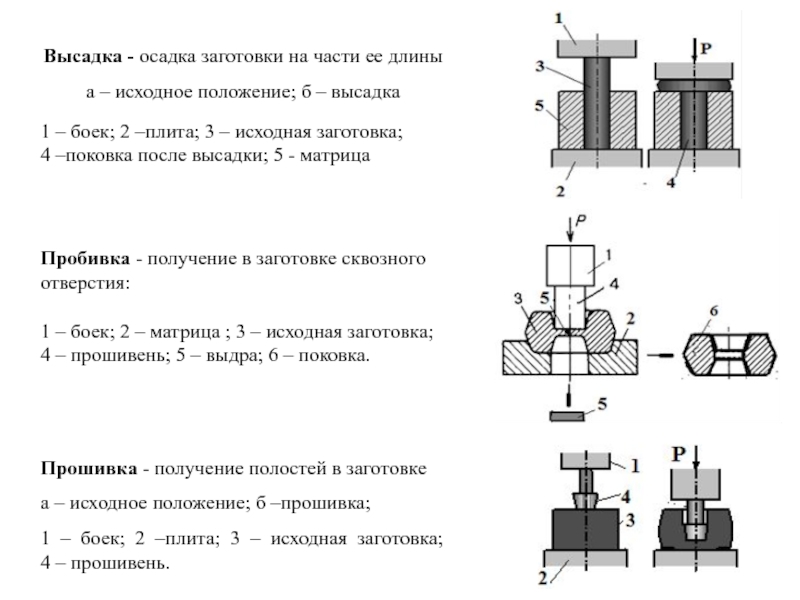

Пробивка - получение в заготовке сквозного отверстия:

1 – боек; 2 – матрица ; 3 – исходная заготовка; 4 – прошивень; 5 – выдра; 6 – поковка.

Высадка - осадка заготовки на части ее длины

а – исходное положение; б – высадка

1 – боек; 2 –плита; 3 – исходная заготовка;
4 –поковка после высадки; 5 - матрица

толщины заготовки
1 – верхний фигурный боек;
2 – нижний фигурный

(вырезной) боек;
3 – исходная заготовка;
4 – поковка (скоба);

Р – усилие ковки.

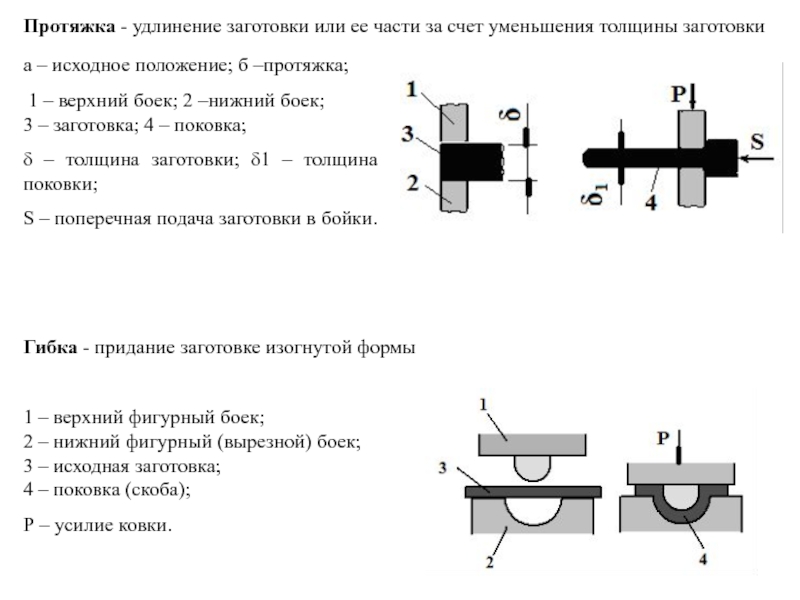

а – исходное положение; б –протяжка;

1 – верхний боек; 2 –нижний боек;
3 – заготовка; 4 – поковка;

δ – толщина заготовки; δ1 – толщина поковки;

S – поперечная подача заготовки в бойки.

Гибка - придание заготовке изогнутой формы

ее толщины.

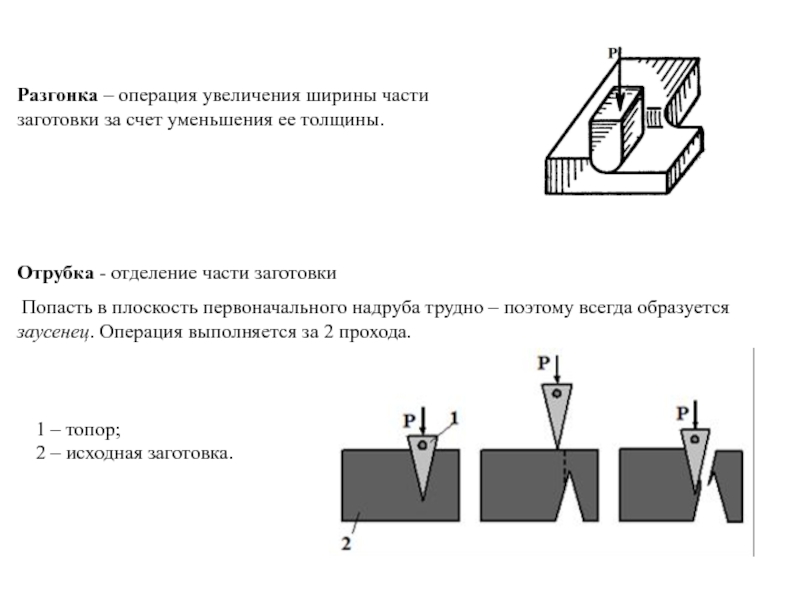

1 – топор;
2 – исходная заготовка.

Отрубка -

отделение части заготовки

Попасть в плоскость первоначального надруба трудно – поэтому всегда образуется заусенец. Операция выполняется за 2 прохода.

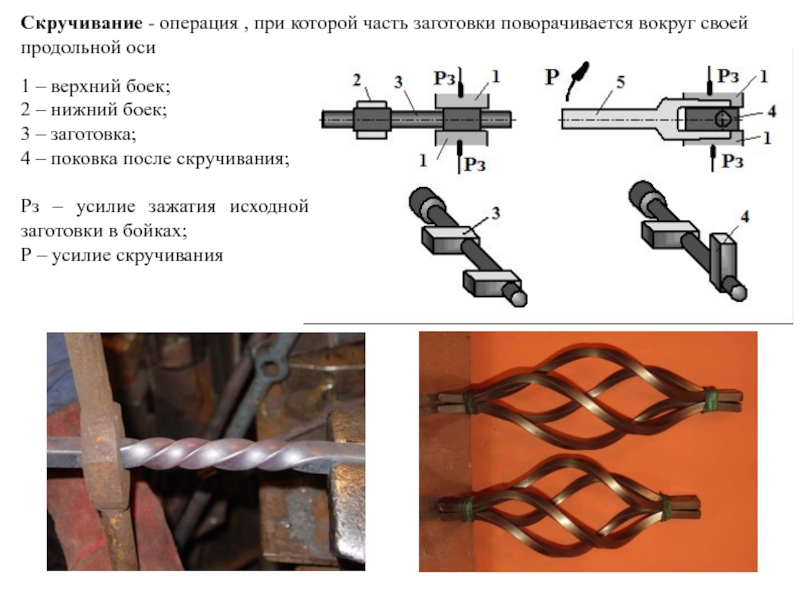

своей продольной оси
1 – верхний боек;
2 – нижний боек;

3 – заготовка;
4 – поковка после скручивания;

Рз – усилие зажатия исходной заготовки в бойках;
Р – усилие скручивания

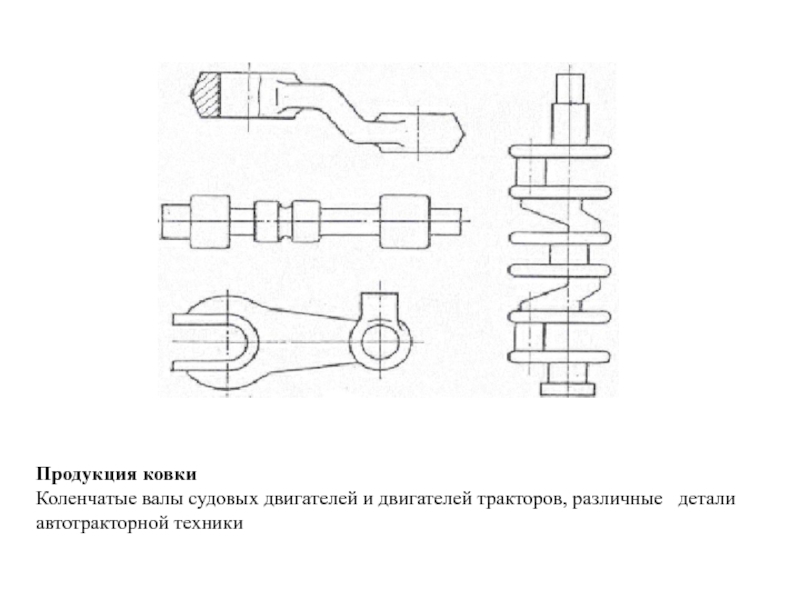

детали автотракторной техники

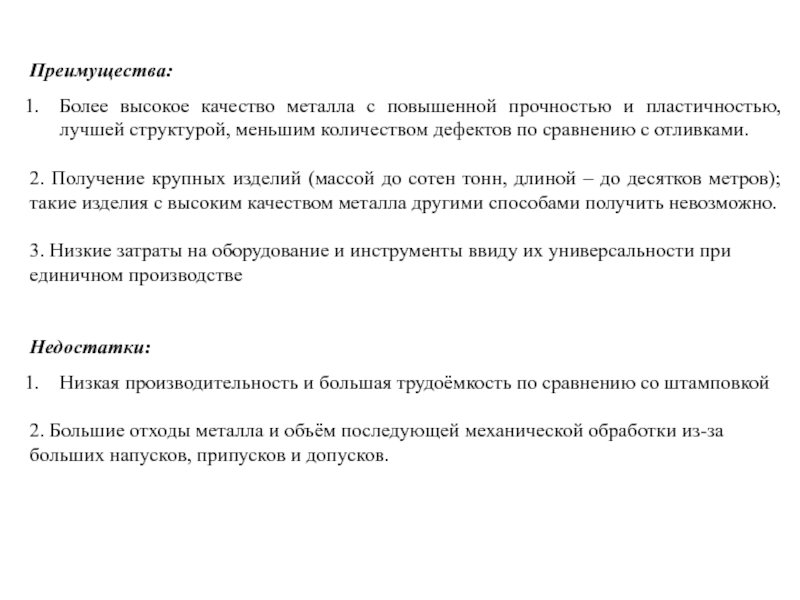

структурой, меньшим количеством дефектов по сравнению с отливками.

2. Получение крупных

изделий (массой до сотен тонн, длиной – до десятков метров); такие изделия с высоким качеством металла другими способами получить невозможно.

3. Низкие затраты на оборудование и инструменты ввиду их универсальности при единичном производстве


Недостатки:

Низкая производительность и большая трудоёмкость по сравнению со штамповкой

2. Большие отходы металла и объём последующей механической обработки из-за больших напусков, припусков и допусков.
