КРИСТАЛДАНУ
Содержание
- 1. КРИСТАЛДАНУ
- 2. Кристалдық (а) және сұйық (б,в) металл фазаларының
- 3. Металдың сұйық күйден қатты күйге ауысуы бірінші
- 4. Қандайда болмасын жүйенің энергетикалық күйі молекулаларының, атомдарының
- 5. Жүйенің энергетикалық күйін сипаттайтын термодинамикалық функция еркіндік
- 6. Еркіндік энергияның температураға байланысты өзгеруіG т -
- 7. Тп -балқу температурасы, сұйық металл мен қатты
- 8. Асыра суыну дәрежесіКристалдану процесін қамтамасыз ететін теориялық

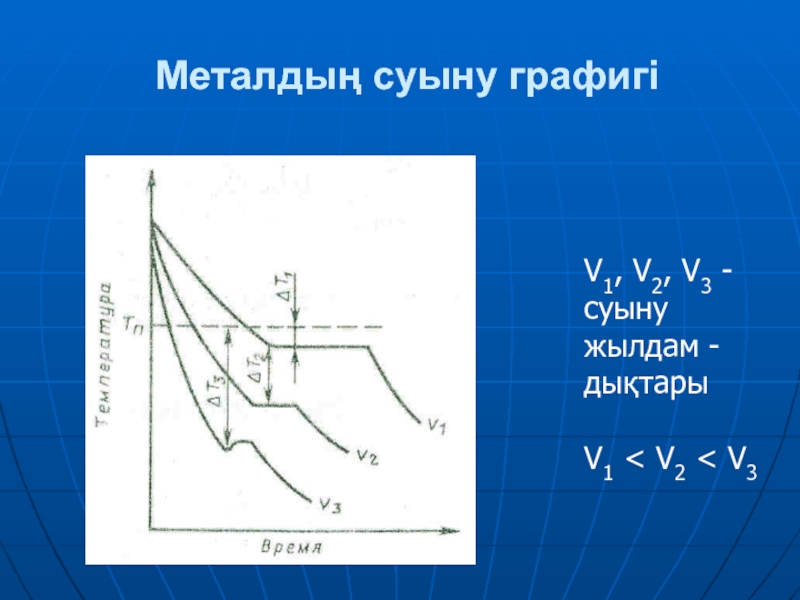

- 9. Металдың суыну графигіV1, V2, V3 - суыну жылдам -дықтары V1 < V2 < V3
- 10. Асыра суыну дәрежесіне тек қана суыну жылдамдығы
- 11. Кристалдану кезеңдері: 1- кристалдану центрлерінің пайда болуы 2- кристалдану центрлерінің өсуі
- 12. Сырт пішіндері дұрыс қалыптаспаған кристалдар – түйіршіктер немесе кристаллиттер деп аталады.
- 13. Түйіршіктер өлшемінің қалыптасуыАсыра суыну дәрежесі кіші болса,
- 14. Металл түйіршіктері оның механикалық
- 15. Кристалдарды ұсату мақсатымен сұйыққа арнаулы кірмелер (модификаттар)
- 16. Кесек құйма металл құрылысы1- ұсақ тепе- тең
- 17. Өзіндік дайындыққа бақылау сұрақтарыКристалдану шартының металл құрылымының
- 18. Скачать презентанцию
Кристалдық (а) және сұйық (б,в) металл фазаларының модельдері а)
Слайды и текст этой презентации
Слайд 3Металдың сұйық күйден қатты күйге ауысуы бірінші кристалдану
деп аталады.
Бұл құбылыс системаның термодинамикалық тұрақсыз күйінен термодинамикалық тұрақты күйге, яғни еркіндік энергиясы жоғары күйден
еркіндік энергиясы төмен күйге
ауысуымен түсіндіріледі.

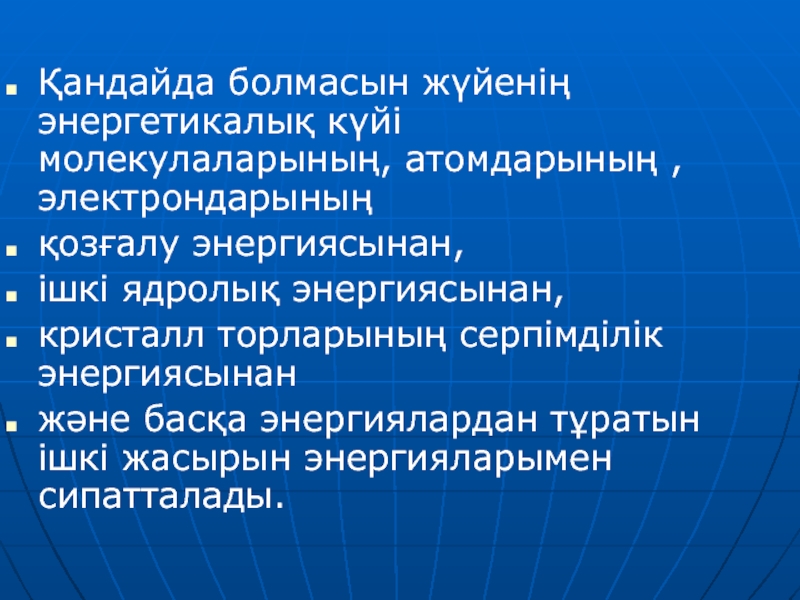

Слайд 4Қандайда болмасын жүйенің энергетикалық күйі молекулаларының, атомдарының , электрондарының
қозғалу
энергиясынан,
ішкі ядролық энергиясынан,
кристалл торларының серпімділік энергиясынан
және басқа
энергиялардан тұратын ішкі жасырын энергияларымен сипатталады.
Слайд 5Жүйенің энергетикалық күйін сипаттайтын термодинамикалық функция
еркіндік энергия (G) деп
аталады.
Еркіндік энергия изотермиялық шарттарда жұмысқа айнала алатын ішкі
энергияны құраушы бөлігі.Еркіндік энергия балқу температурасына, полиморфтық өзгерулерге және басқа өзгерулерге байланысты өзінің шамасын өзгертіп отырады.

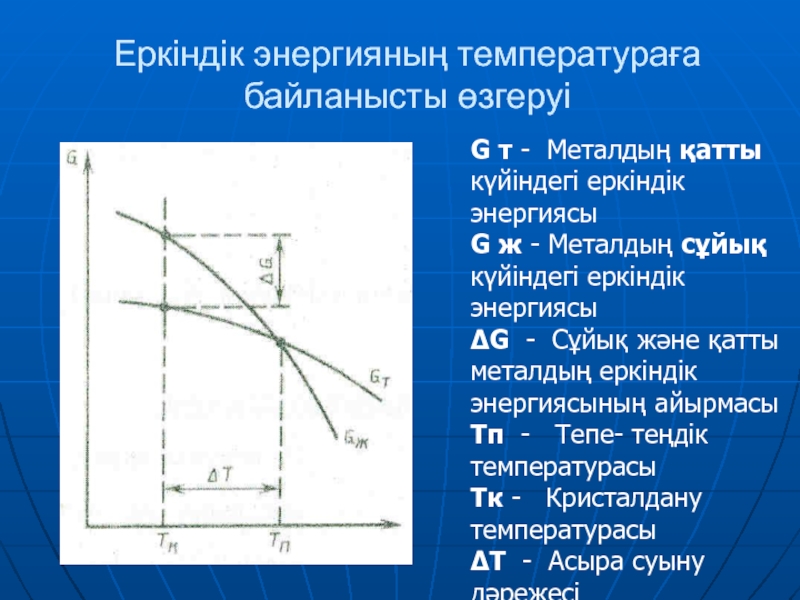

Слайд 6Еркіндік энергияның температураға байланысты өзгеруі
G т - Металдың қатты күйіндегі
еркіндік энергиясы
G ж - Металдың сұйық күйіндегі
еркіндік энергиясы ∆G - Сұйық және қатты металдың еркіндік энергиясының айырмасы
Тп - Тепе- теңдік температурасы
Тк - Кристалдану температурасы
∆Т - Асыра суыну дәрежесі

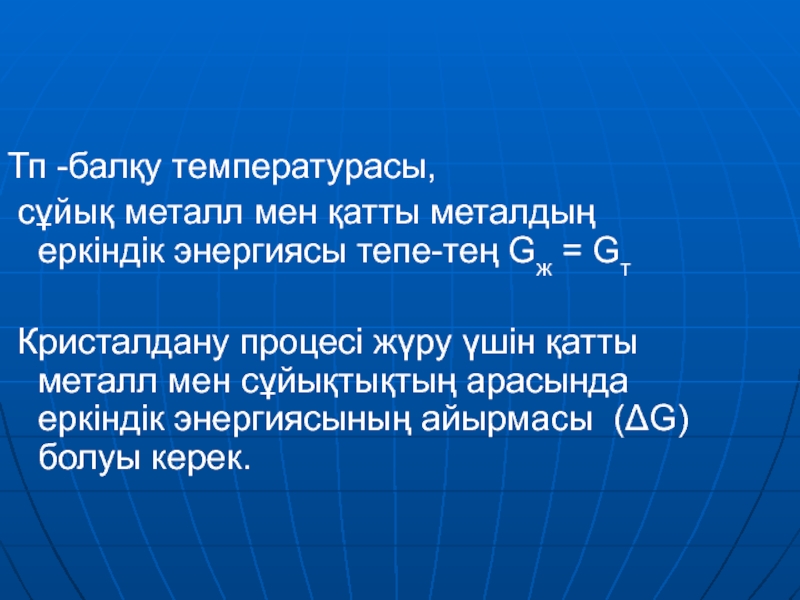

Слайд 7
Тп -балқу температурасы,
сұйық металл мен қатты металдың еркіндік
энергиясы тепе-тең Gж = Gт
Кристалдану процесі жүру
үшін қатты металл мен сұйықтықтың арасында еркіндік энергиясының айырмасы (G) болуы керек.

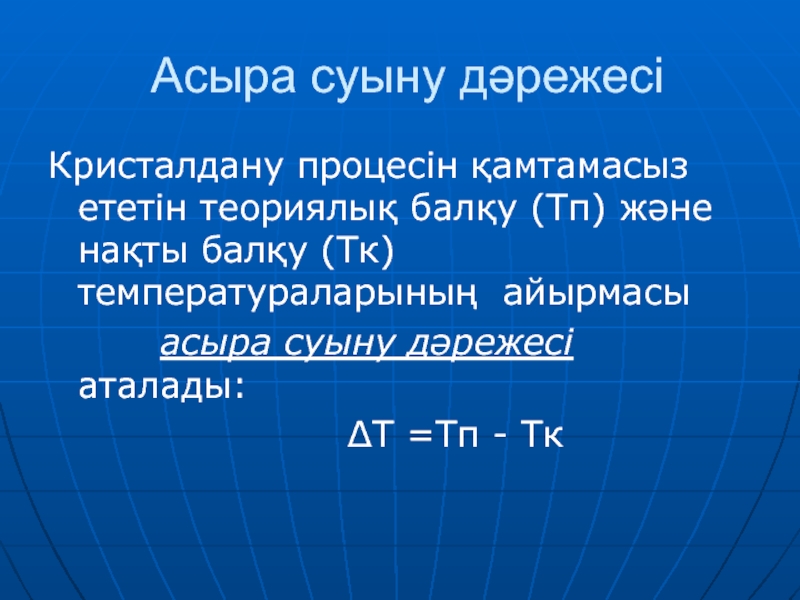

Слайд 8Асыра суыну дәрежесі
Кристалдану процесін қамтамасыз ететін теориялық балқу (Тп) және
нақты балқу (Тк) температураларының айырмасы
асыра суыну дәрежесі аталады: Т =Тп - Тк

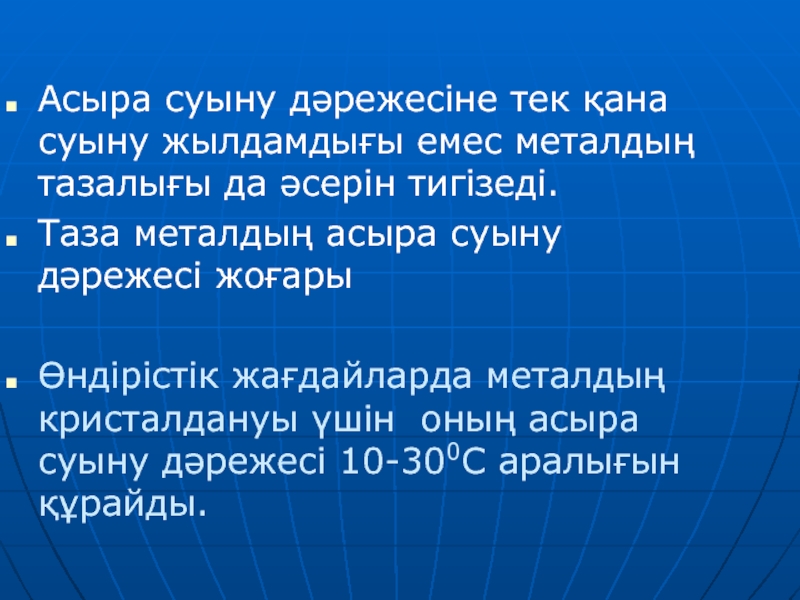

Слайд 10Асыра суыну дәрежесіне тек қана суыну жылдамдығы емес металдың тазалығы
да әсерін тигізеді.
Таза металдың асыра суыну дәрежесі жоғары
Өндірістік жағдайларда металдың
кристалдануы үшін оның асыра суыну дәрежесі 10-300С аралығын құрайды.
Слайд 11Кристалдану кезеңдері:
1- кристалдану центрлерінің пайда болуы
2- кристалдану центрлерінің өсуі
Слайд 12Сырт пішіндері дұрыс қалыптаспаған кристалдар – түйіршіктер немесе кристаллиттер деп
аталады.
Слайд 13Түйіршіктер өлшемінің қалыптасуы
Асыра суыну дәрежесі кіші болса, құрылым ірі түйіршікті
болады.
(Суыну жылдамдығы бәсеңдегенде өскіндер саны азайып, кристалдар іріленеді.)
Асыра суыну дәрежесі
үлкен болса, құрылым ұсақ түйіршікті болады. (Өскіндердің пайда болу жылдамдығы артқан сайын өсу қарқыны төмендеп, кристалдардың мөлшері кішірейеді де, құрылым ұсақ болады.)

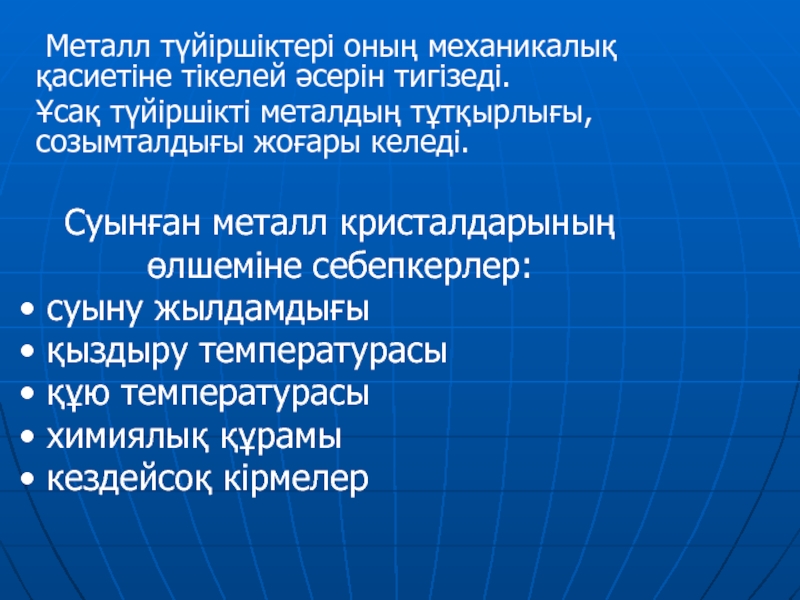

Слайд 14
Металл түйіршіктері оның механикалық қасиетіне тікелей әсерін
тигізеді.
Ұсақ түйіршікті металдың тұтқырлығы, созымталдығы жоғары келеді.
Суынған металл кристалдарының
өлшеміне себепкерлер:суыну жылдамдығы
қыздыру температурасы
құю температурасы
химиялық құрамы
кездейсоқ кірмелер
Слайд 15Кристалдарды ұсату мақсатымен сұйыққа арнаулы кірмелер (модификаттар) енгізіледі. Мұндай процесс
модификаттау деп аталады.
Слайд 16Кесек құйма металл құрылысы
1- ұсақ тепе- тең кристалдар ауданы;
2- бағаналы
кристалдар ауданы;
3- ірі тепе-тең кристалдар ауданы

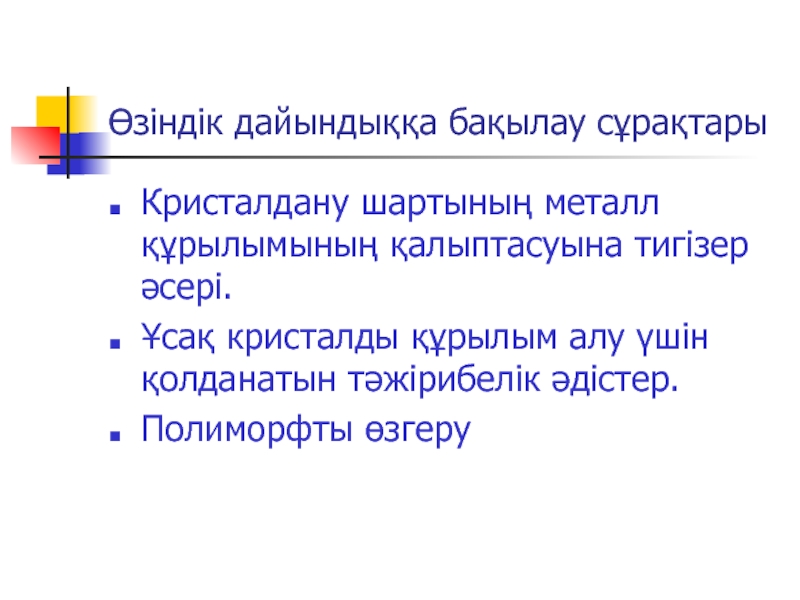

Слайд 17Өзіндік дайындыққа бақылау сұрақтары
Кристалдану шартының металл құрылымының қалыптасуына тигізер әсері.
Ұсақ кристалды құрылым алу үшін қолданатын тәжірибелік әдістер.
Полиморфты өзгеру
