Күштік кабель
Содержание
- 1. Күштік кабель
- 2. Күштік кабелі — өнеркәсіптік орындарында электр энергиясын
- 3. Күштік 4 негізгі элементтен тұрады:Өткізгіш өзектерӘр өзектің
- 4. Құрылысы:Сым: мысҚорғаныс қабығы: қорғасынСыртқы қорғаныс қабығы: полиэтиленді шлангОқшаулау материалы: жаңбайтын резинаОқшаулауғыш: Резина
- 5. Слайд 5
- 6. Бір сымды өзектің қима ауданы - 16
- 7. Оқшаулау түрлеріСіңдірілген қағазВулканизацияланған резеңкеПолимерлік оқшаулауПолиэтилен
- 8. ФазалықФазалықФазалықФазалықФазалықФазалықФазалықФазалықФазалықНөлдік сымНөлдік сымҚорғаныс сымы

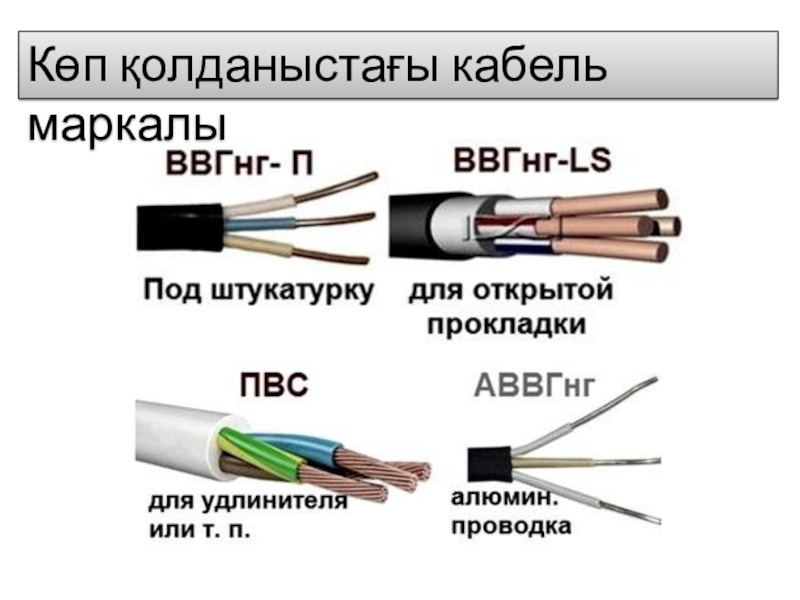

- 9. Көп қолданыстағы кабель маркалы
- 10. ВВГ маркалы кабельПВХ пластикаттан оқшаулауполивинилхлоридті пластикаттан жасалған
- 11. АВВГ маркалы кабельПВХ пластикаттан оқшаулауполивинилхлоридті пластикаттан жасалған
- 12. ПВС маркалы кабель* - А әрпінің болмауы
- 13. Скачать презентанцию
Күштік кабелі — өнеркәсіптік орындарында электр энергиясын беруге арналған кабельКүштік кабельдер айнымалы ток энергиясын коммуналдық кәсіпорындардан тұтынушыға беруге арналған.10-35кВ – 220-330кВ есептелген
Слайды и текст этой презентации
Слайд 2Күштік кабелі — өнеркәсіптік орындарында электр энергиясын беруге арналған кабель
Күштік
кабельдер айнымалы ток энергиясын коммуналдық кәсіпорындардан тұтынушыға беруге арналған.
220-330кВ есептелген

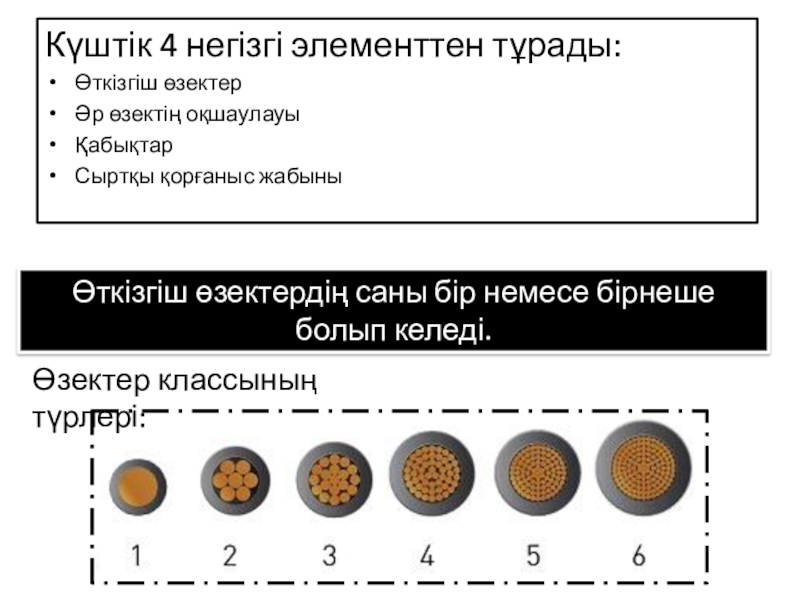

Слайд 3Күштік 4 негізгі элементтен тұрады:
Өткізгіш өзектер
Әр өзектің оқшаулауы
Қабықтар
Сыртқы қорғаныс жабыны
Өзектер
классының түрлері:
Өткізгіш өзектердің саны бір немесе бірнеше болып келеді.

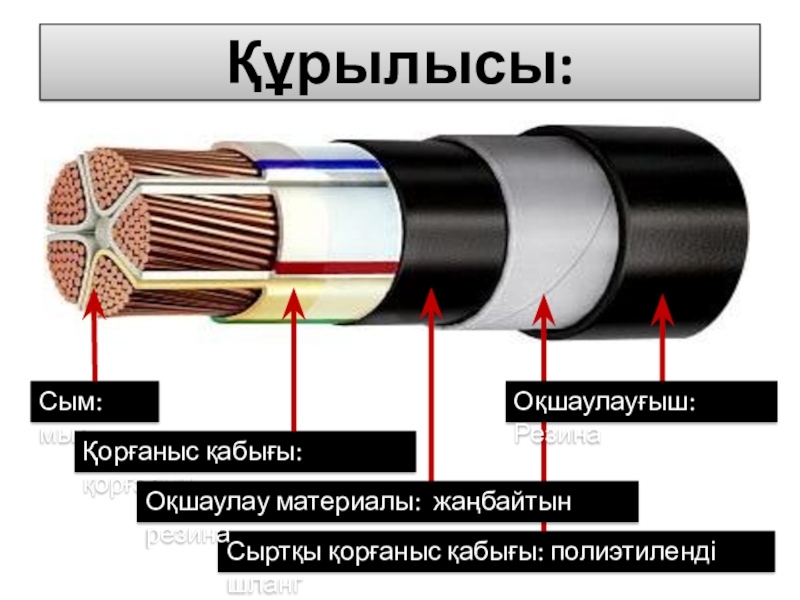

Слайд 4Құрылысы:
Сым: мыс
Қорғаныс қабығы: қорғасын
Сыртқы қорғаныс қабығы: полиэтиленді шланг
Оқшаулау материалы: жаңбайтын
резина
Оқшаулауғыш: Резина

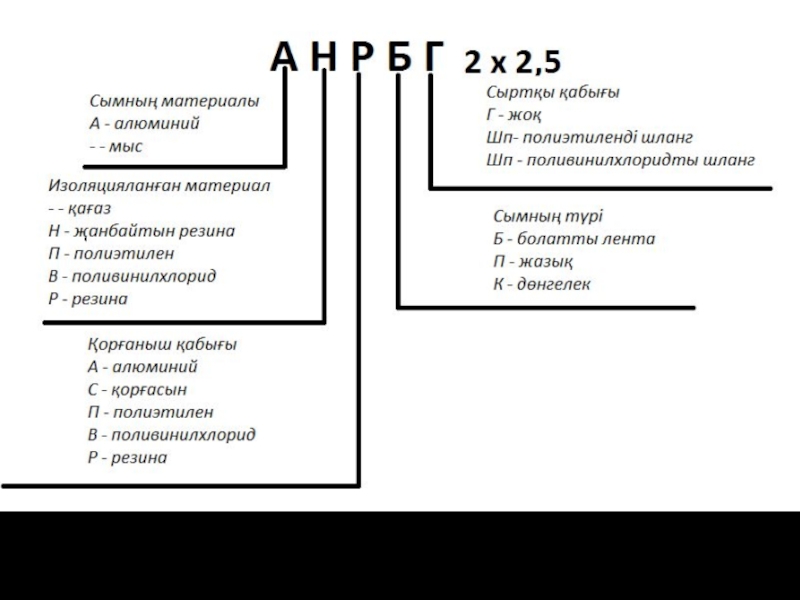

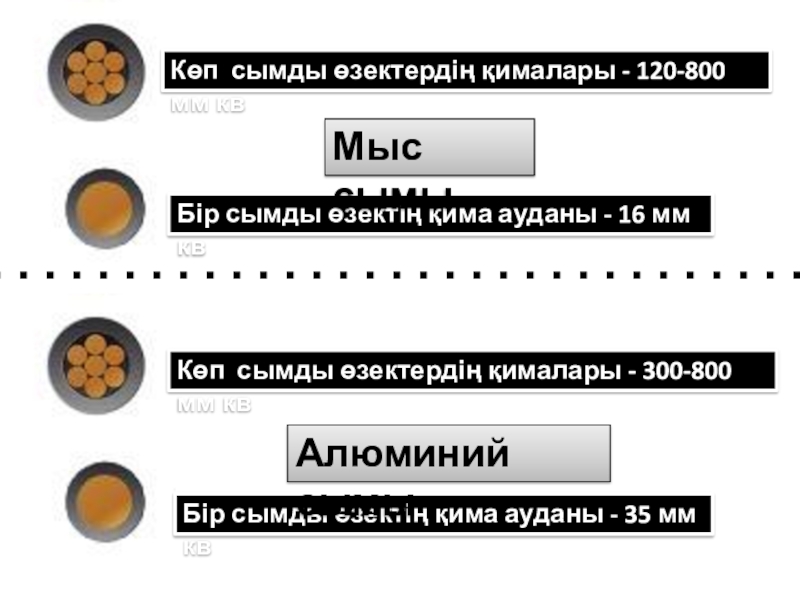

Слайд 6Бір сымды өзектің қима ауданы - 16 мм кв
Көп сымды
өзектердің қималары - 120-800 мм кв
Көп сымды өзектердің қималары -
300-800 мм квБір сымды өзектің қима ауданы - 35 мм кв
Мыс сымы
Алюминий сымы

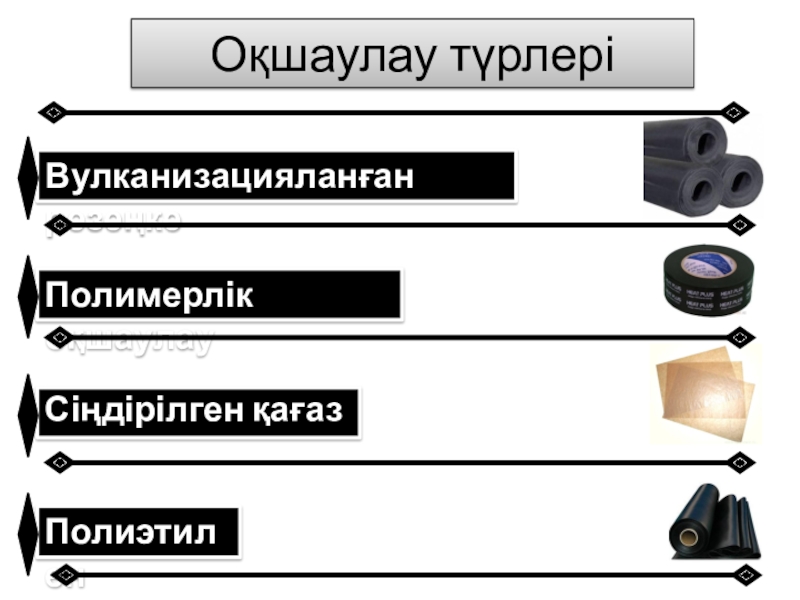

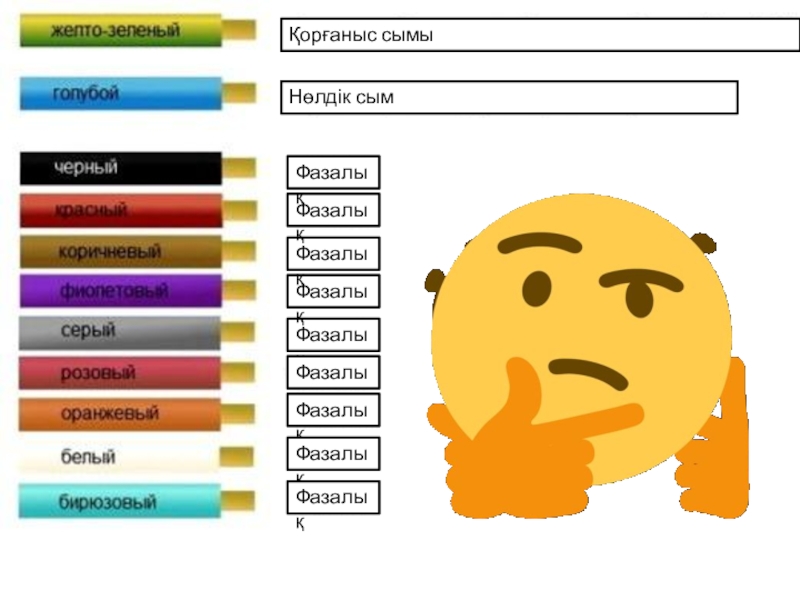

Слайд 8Фазалық
Фазалық
Фазалық
Фазалық
Фазалық
Фазалық
Фазалық
Фазалық
Фазалық
Нөлдік сым
Нөлдік сым
Қорғаныс сымы

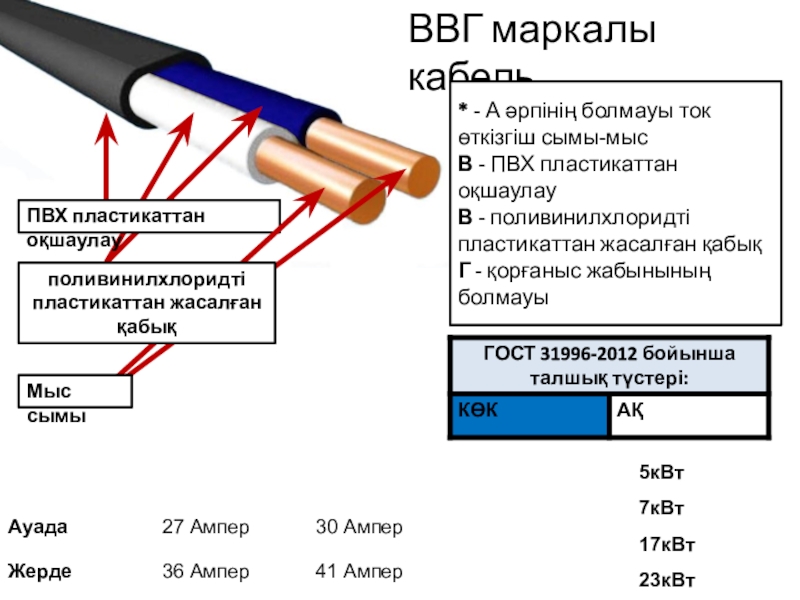

Слайд 10ВВГ маркалы кабель
ПВХ пластикаттан оқшаулау
поливинилхлоридті пластикаттан жасалған қабық
Мыс сымы
* -
А әрпінің болмауы ток өткізгіш сымы-мыс
В - ПВХ пластикаттан оқшаулау
В
- поливинилхлоридті пластикаттан жасалған қабықГ - қорғаныс жабынының болмауы
Слайд 11АВВГ маркалы кабель
ПВХ пластикаттан оқшаулау
поливинилхлоридті пластикаттан жасалған қабық
Алюминий сымы
А –
алюминий сымы
В - ПВХ пластикаттан оқшаулау
В - поливинилхлоридті пластикаттан жасалған
қабықГ - қорғаныс жабынының болмауы

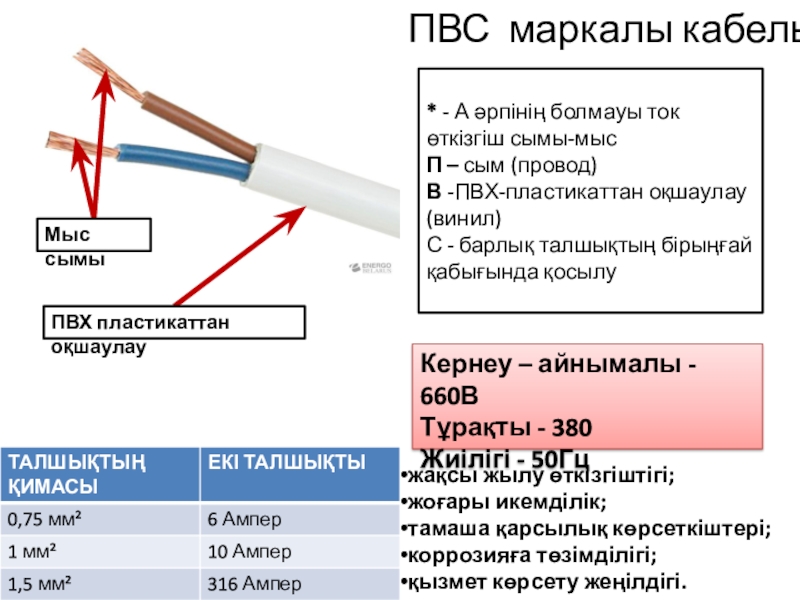

Слайд 12ПВС маркалы кабель
* - А әрпінің болмауы ток өткізгіш сымы-мыс
П
– сым (провод)
В -ПВХ-пластикаттан оқшаулау (винил)
С - барлық талшықтың бірыңғай
қабығында қосылуМыс сымы
ПВХ пластикаттан оқшаулау
Кернеу – айнымалы - 660В
Тұрақты - 380
Жиілігі - 50Гц
жақсы жылу өткізгіштігі;
жоғары икемділік;
тамаша қарсылық көрсеткіштері;
коррозияға төзімділігі;
қызмет көрсету жеңілдігі.
