Слайд 1Проектирование информационных систем

Проектирование информационных систем

Слайд 2Каскадная модель ЖЦ ИС
*

Каскадная модель ЖЦ ИС*

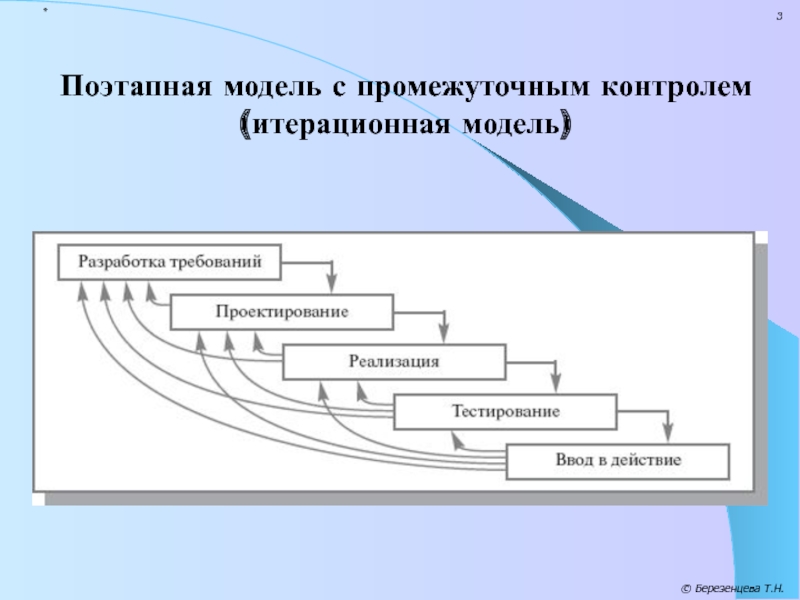

Слайд 3Поэтапная модель с промежуточным контролем (итерационная модель)
*

Поэтапная модель с промежуточным контролем (итерационная модель)*

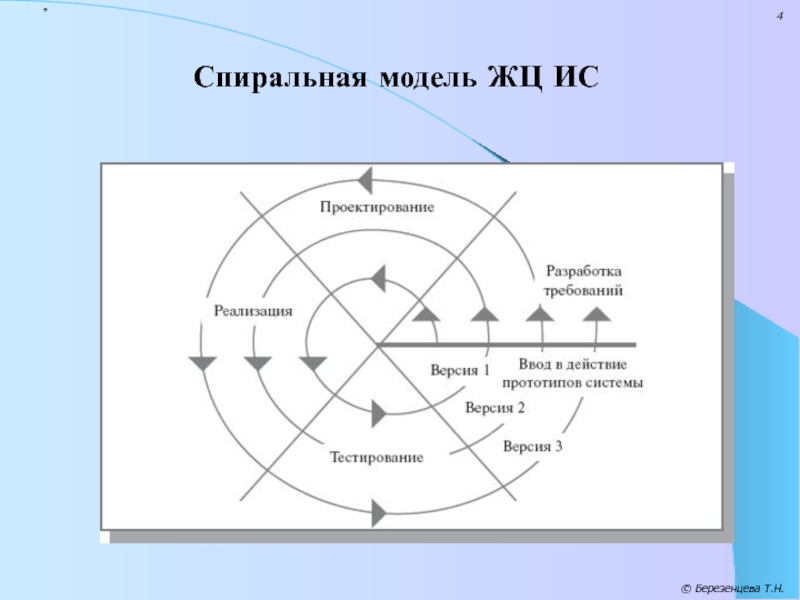

Слайд 4Спиральная модель ЖЦ ИС
*

Спиральная модель ЖЦ ИС*

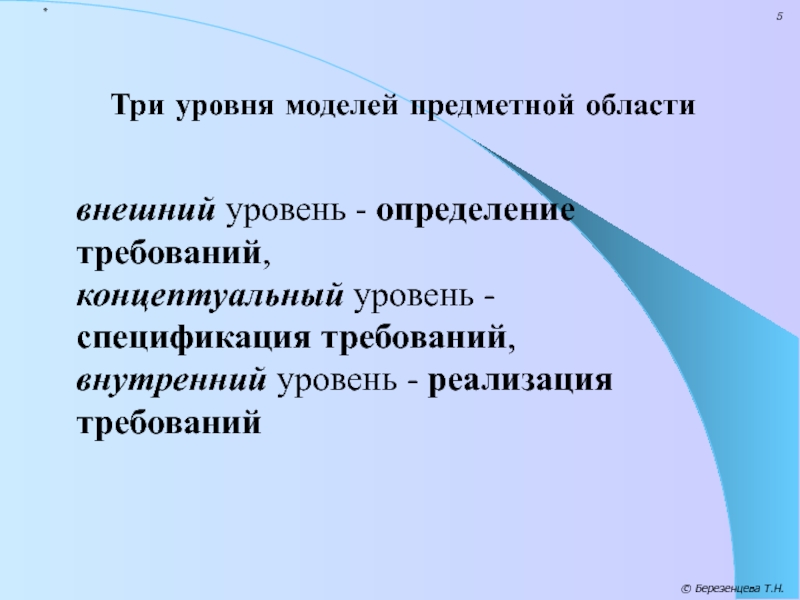

Слайд 5Три уровня моделей предметной области
*
внешний уровень - определение требований,
концептуальный уровень

- спецификация требований,
внутренний уровень - реализация требований

Три уровня моделей предметной области*внешний уровень - определение требований,концептуальный уровень - спецификация требований,внутренний уровень - реализация требований

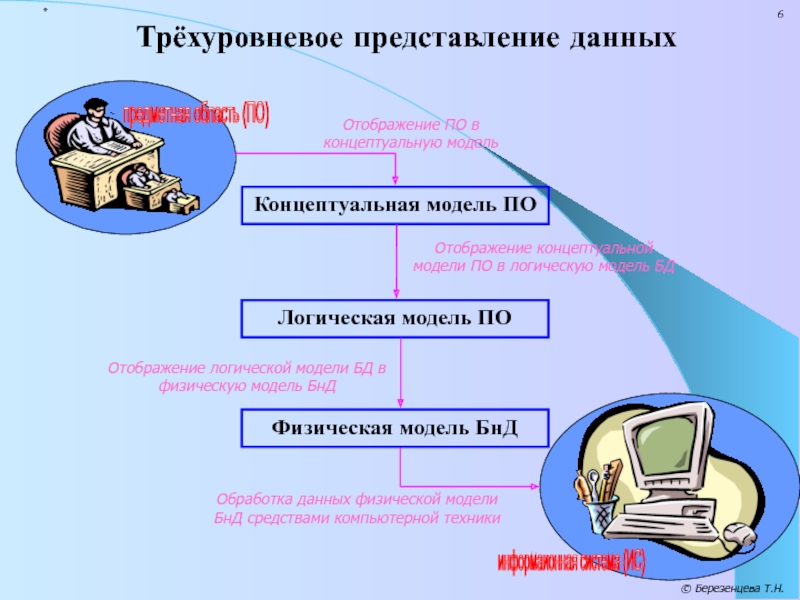

Слайд 6*
Трёхуровневое представление данных
информаионная система (ИС)
Физическая модель БнД
Логическая модель ПО
Концептуальная

модель ПО

*Трёхуровневое представление данныхинформаионная система (ИС) Физическая модель БнДЛогическая модель ПОКонцептуальная модель ПО

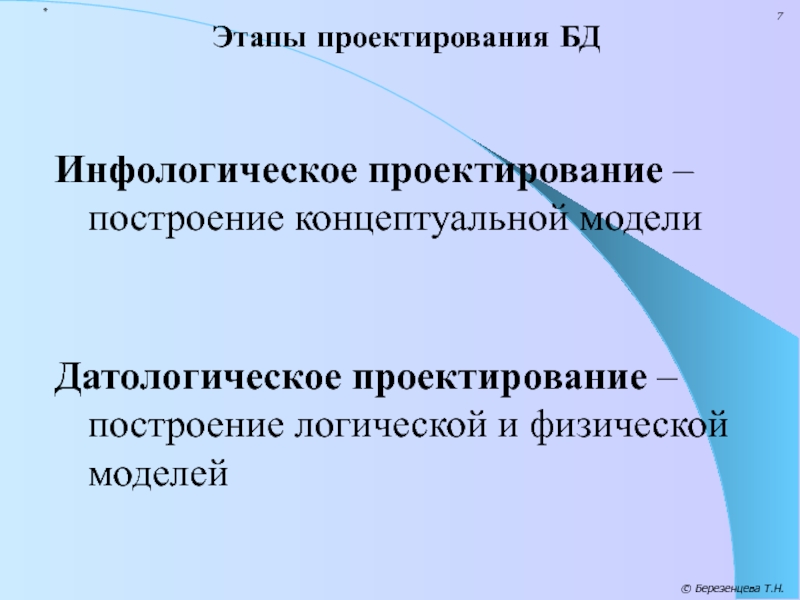

Слайд 7*
Этапы проектирования БД
Инфологическое проектирование – построение концептуальной модели
Датологическое проектирование –

построение логической и физической моделей

*Этапы проектирования БДИнфологическое проектирование – построение концептуальной моделиДатологическое проектирование – построение логической и физической моделей

Слайд 8*

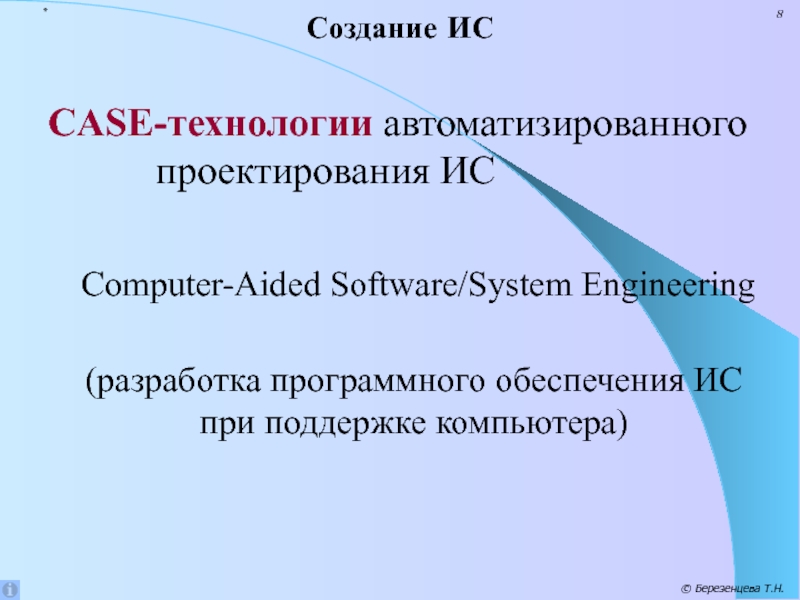

Создание ИС
CASE-технологии автоматизированного проектирования ИС
Computer-Aided Software/System Engineering
(разработка программного обеспечения ИС

при поддержке компьютера)

*Создание ИСCASE-технологии автоматизированного проектирования ИСComputer-Aided Software/System Engineering(разработка программного обеспечения ИС при поддержке компьютера)

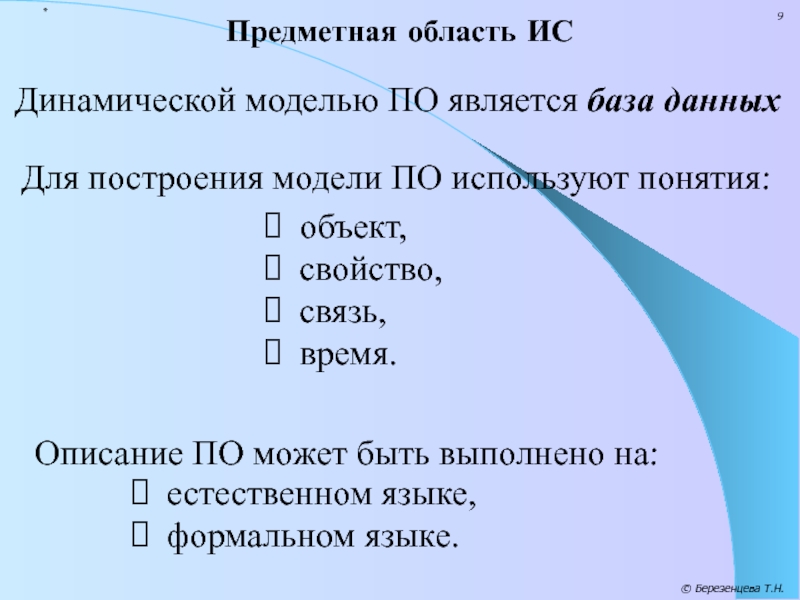

Слайд 9*
Предметная область ИС
Динамической моделью ПО является база данных

*Предметная область ИСДинамической моделью ПО является база данных

Слайд 10*

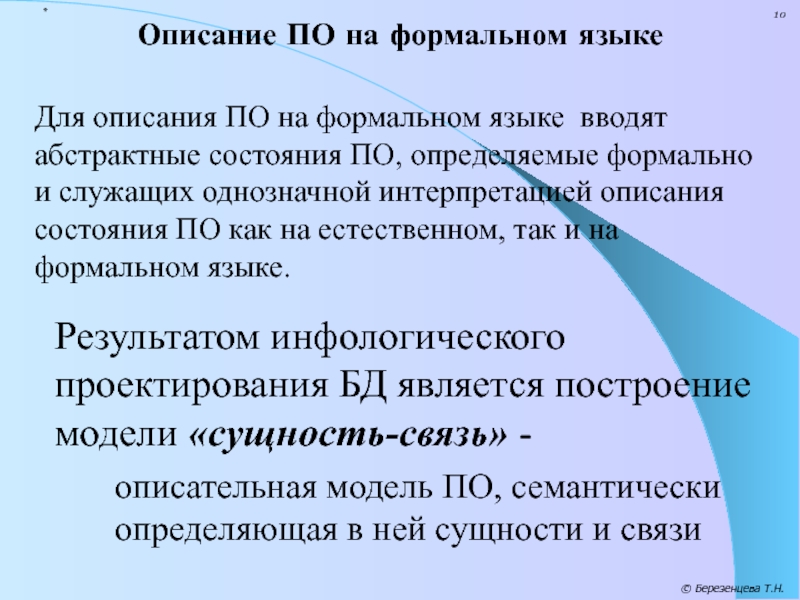

Описание ПО на формальном языке
Для описания ПО на формальном языке

вводят абстрактные состояния ПО, определяемые формально и служащих однозначной интерпретацией

описания состояния ПО как на естественном, так и на формальном языке.

Результатом инфологического проектирования БД является построение модели «сущность-связь» -

описательная модель ПО, семантически определяющая в ней сущности и связи

*Описание ПО на формальном языкеДля описания ПО на формальном языке вводят абстрактные состояния ПО, определяемые формально и

Слайд 11*

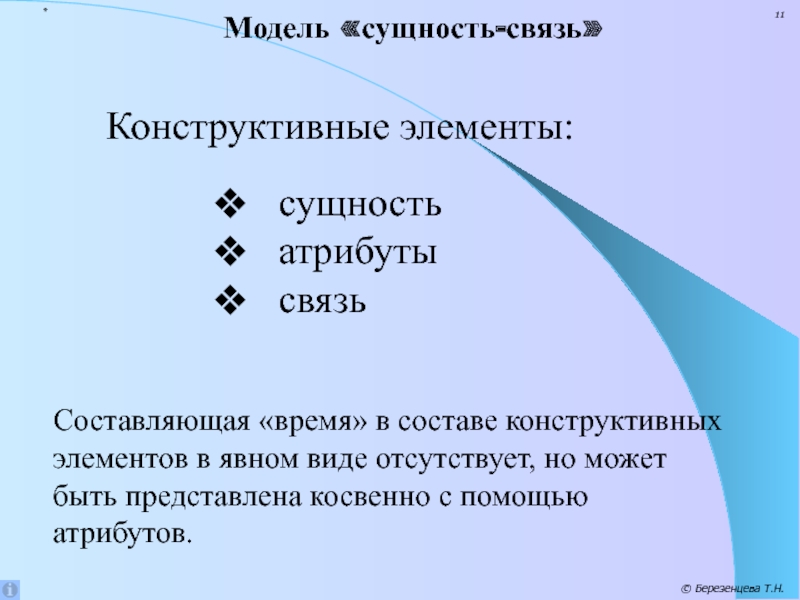

Модель «сущность-связь»
Конструктивные элементы:
сущность
атрибуты
связь
Составляющая «время» в составе конструктивных элементов в явном

виде отсутствует, но может быть представлена косвенно с помощью атрибутов.

*Модель «сущность-связь»Конструктивные элементы:сущностьатрибутысвязьСоставляющая «время» в составе конструктивных элементов в явном виде отсутствует, но может быть представлена косвенно

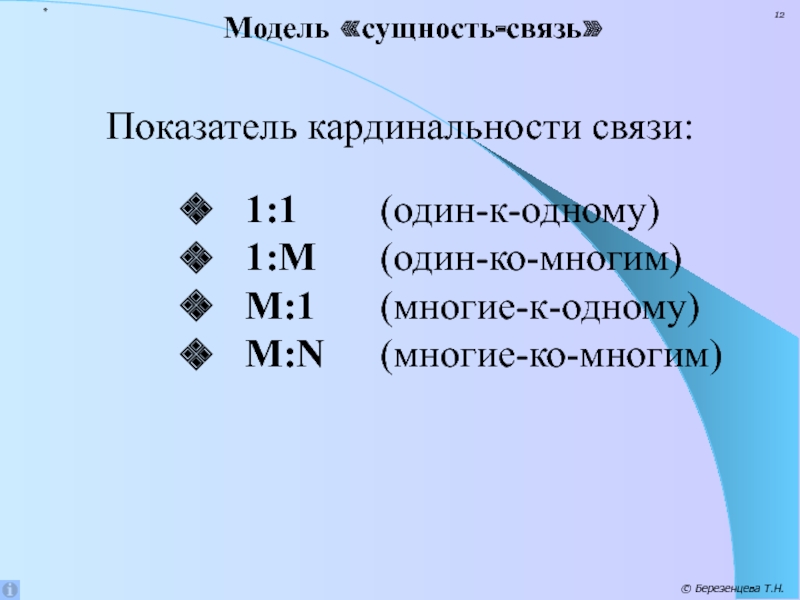

Слайд 12*
Модель «сущность-связь»
Показатель кардинальности связи:

*Модель «сущность-связь»Показатель кардинальности связи:

Слайд 13*

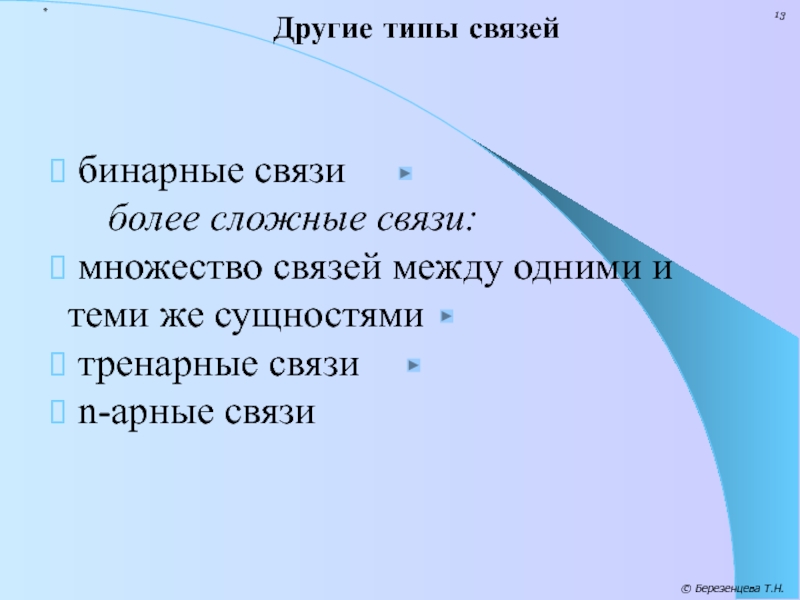

Другие типы связей
бинарные связи
более сложные связи:
множество связей между

одними и теми же сущностями
тренарные связи
n-арные связи



*Другие типы связей бинарные связи	более сложные связи: множество связей между одними и теми же сущностями тренарные связи

Слайд 14*

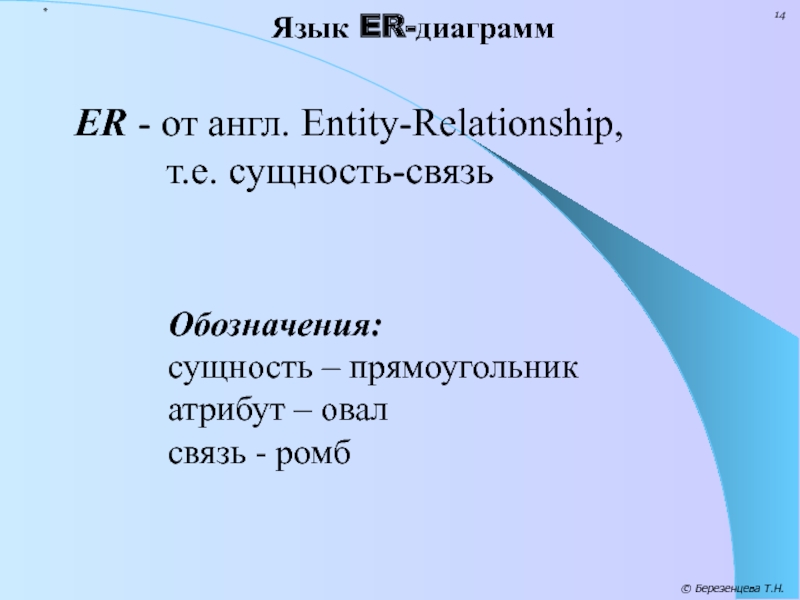

Язык ER-диаграмм
ER - от англ. Entity-Relationship, т.е. сущность-связь
Обозначения:
сущность –

прямоугольник
атрибут – овал
связь - ромб

*Язык ER-диаграммER - от англ. Entity-Relationship, т.е. сущность-связь Обозначения:сущность – прямоугольникатрибут – овалсвязь - ромб

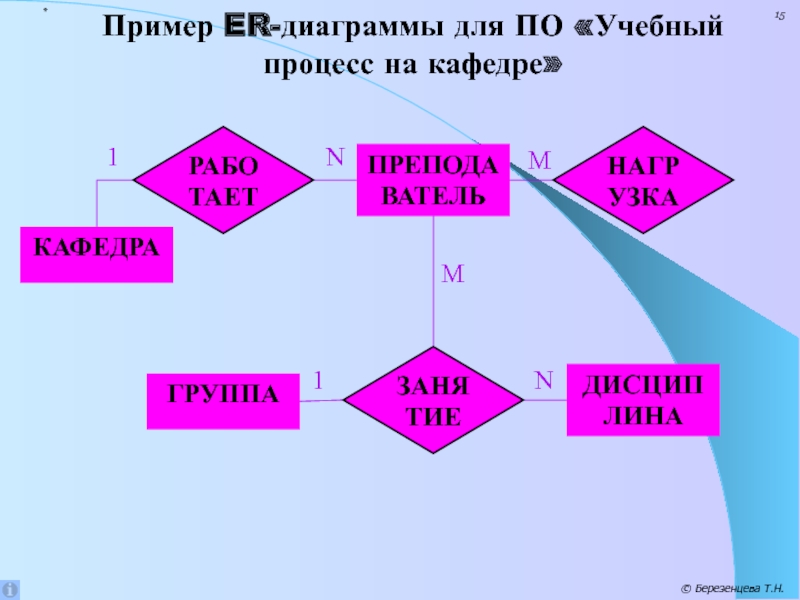

Слайд 15*
Пример ER-диаграммы для ПО «Учебный процесс на кафедре»

*Пример ER-диаграммы для ПО «Учебный процесс на кафедре»

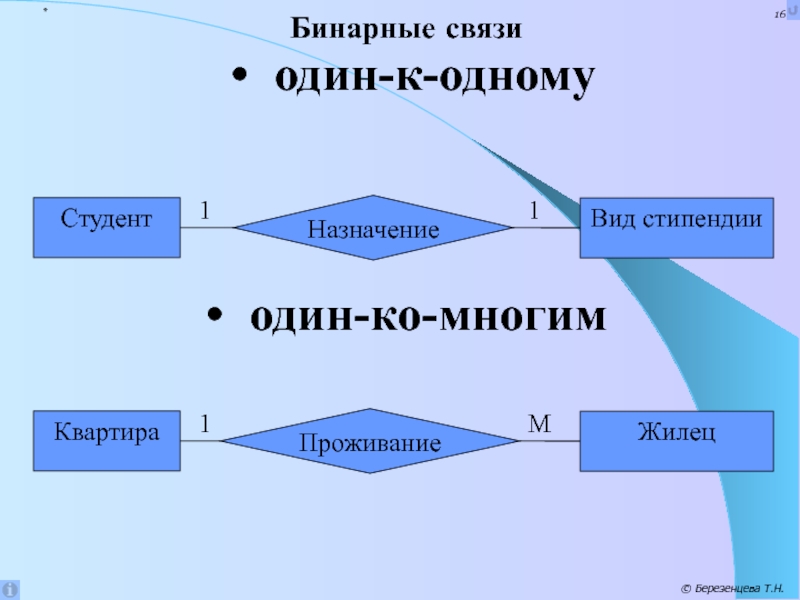

Слайд 16*
Бинарные связи
один-ко-многим
один-к-одному


*Бинарные связиодин-ко-многимодин-к-одному

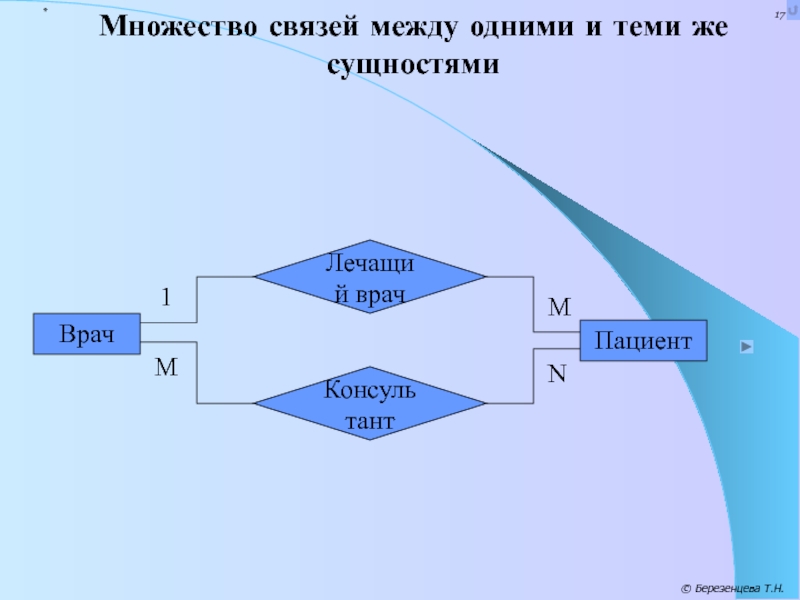

Слайд 17*
Множество связей между одними и теми же сущностями


*Множество связей между одними и теми же сущностями

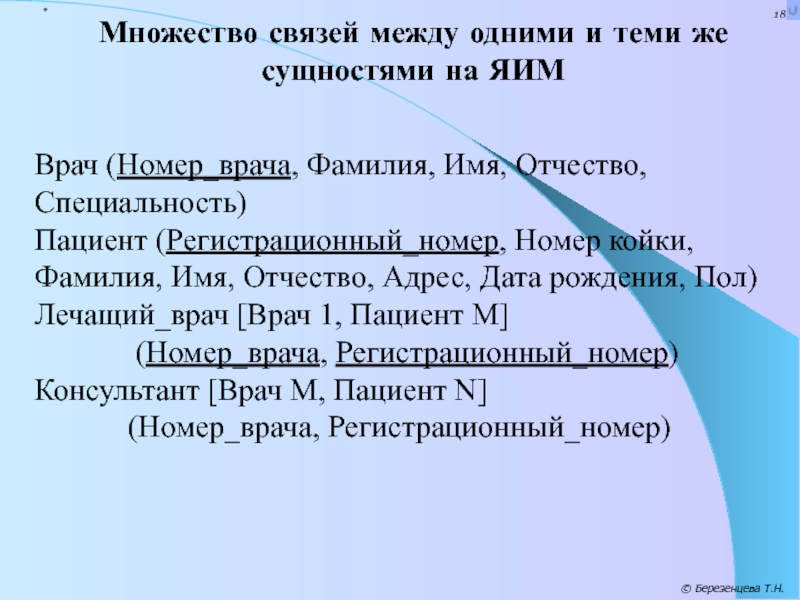

Слайд 18*

Множество связей между одними и теми же сущностями на ЯИМ
Врач

(Номер_врача, Фамилия, Имя, Отчество, Специальность)
Пациент (Регистрационный_номер, Номер койки, Фамилия, Имя,

Отчество, Адрес, Дата рождения, Пол)
Лечащий_врач [Врач 1, Пациент M]
(Номер_врача, Регистрационный_номер)
Консультант [Врач M, Пациент N]
(Номер_врача, Регистрационный_номер)
*Множество связей между одними и теми же сущностями на ЯИМВрач (Номер_врача, Фамилия, Имя, Отчество, Специальность)Пациент (Регистрационный_номер, Номер

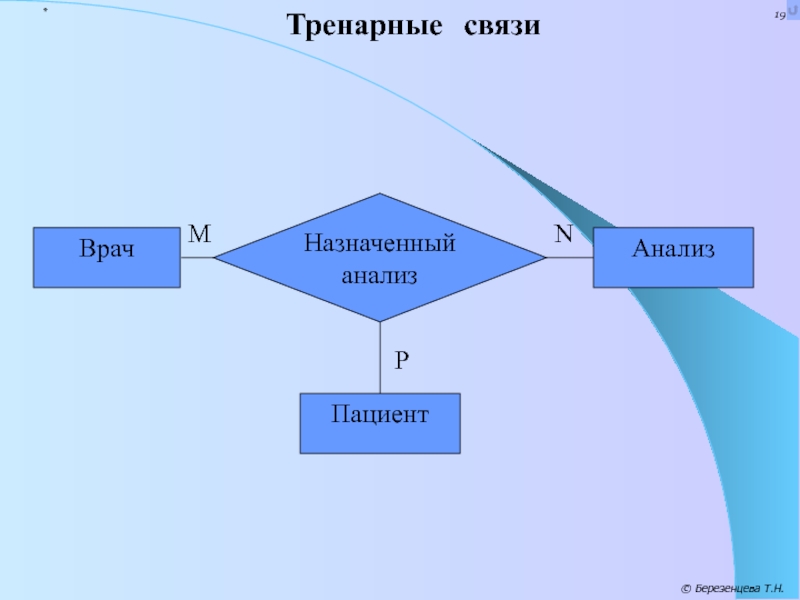

Слайд 19*
Тренарные связи

*Тренарные связи

Слайд 20*

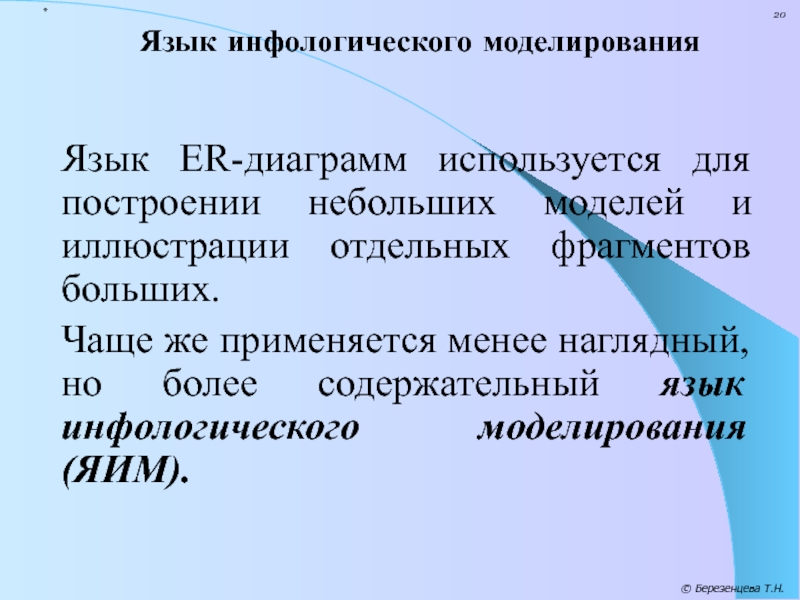

Язык инфологического моделирования
Язык ER-диаграмм используется для построении небольших моделей и

иллюстрации отдельных фрагментов больших.
Чаще же применяется менее наглядный, но более

содержательный язык инфологического моделирования (ЯИМ).
*Язык инфологического моделированияЯзык ER-диаграмм используется для построении небольших моделей и иллюстрации отдельных фрагментов больших.Чаще же применяется менее

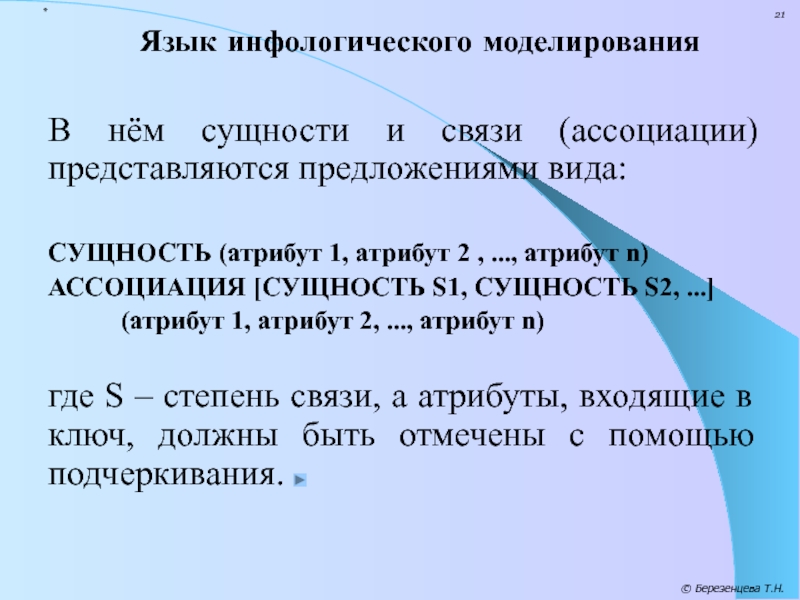

Слайд 21*
Язык инфологического моделирования
В нём сущности и связи (ассоциации) представляются предложениями

вида:

СУЩНОСТЬ (атрибут 1, атрибут 2 , ..., атрибут n)
АССОЦИАЦИЯ [СУЩНОСТЬ

S1, СУЩНОСТЬ S2, ...]
(атрибут 1, атрибут 2, ..., атрибут n)

где S – степень связи, а атрибуты, входящие в ключ, должны быть отмечены с помощью подчеркивания.


*Язык инфологического моделированияВ нём сущности и связи (ассоциации) представляются предложениями вида:СУЩНОСТЬ (атрибут 1, атрибут 2 , ...,

Слайд 22*

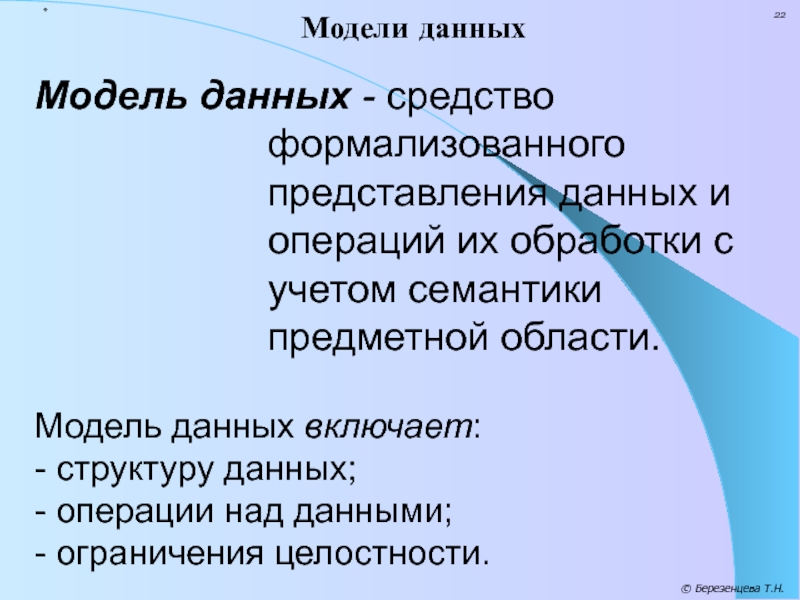

Модели данных
Модель данных - средство формализованного представления данных и операций

их обработки с учетом семантики предметной области.
Модель данных включает:
- структуру

данных;
- операции над данными;
- ограничения целостности.
*Модели данныхМодель данных - средство формализованного представления данных и операций их обработки с учетом семантики предметной области.Модель

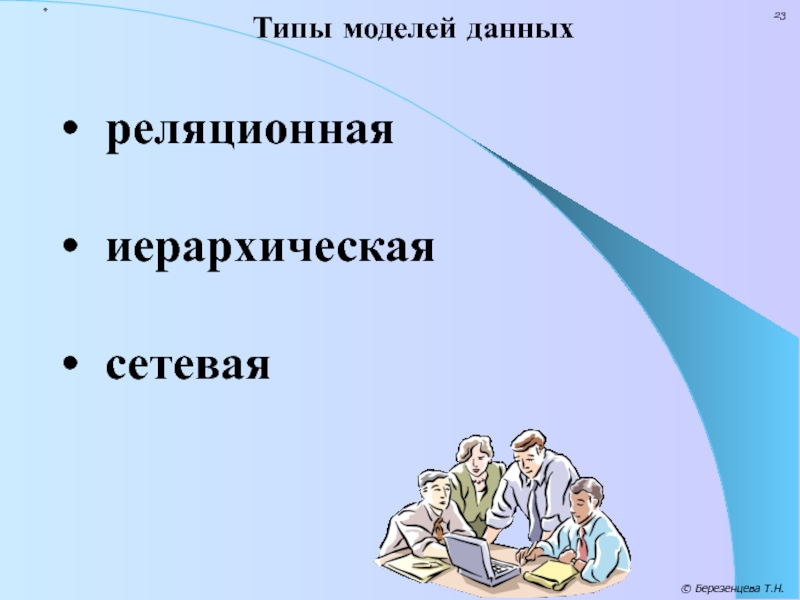

Слайд 23*
Типы моделей данных
реляционная
иерархическая
сетевая

*Типы моделей данныхреляционнаяиерархическаясетевая

Слайд 24*
Иерархическая МД

*Иерархическая МД

Слайд 25*
Сетевая МД

*Сетевая МД

Слайд 26*
Реляционная МД
relation

*Реляционная МДrelation

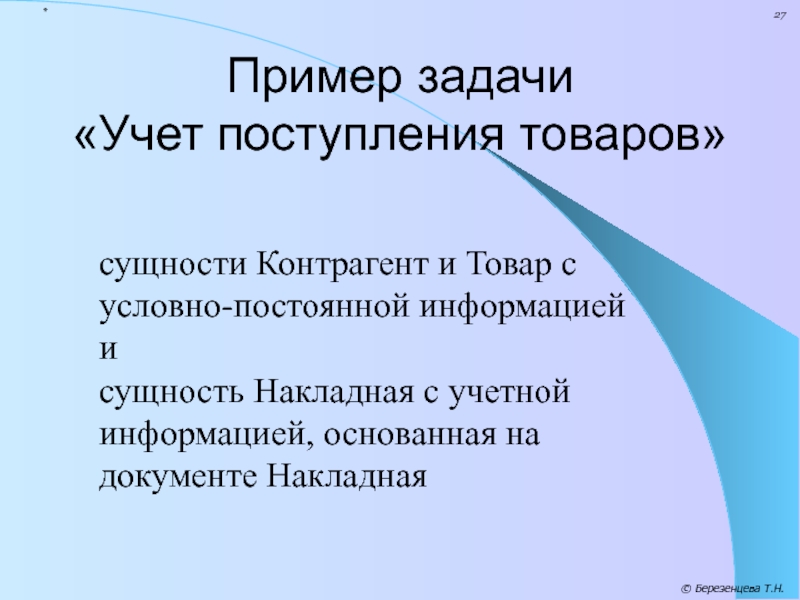

Слайд 27*
сущности Контрагент и Товар с условно-постоянной информацией
и
сущность Накладная с учетной

информацией, основанная на документе Накладная
Пример задачи «Учет поступления товаров»

*сущности Контрагент и Товар с условно-постоянной информациейисущность Накладная с учетной информацией, основанная на документе НакладнаяПример задачи «Учет

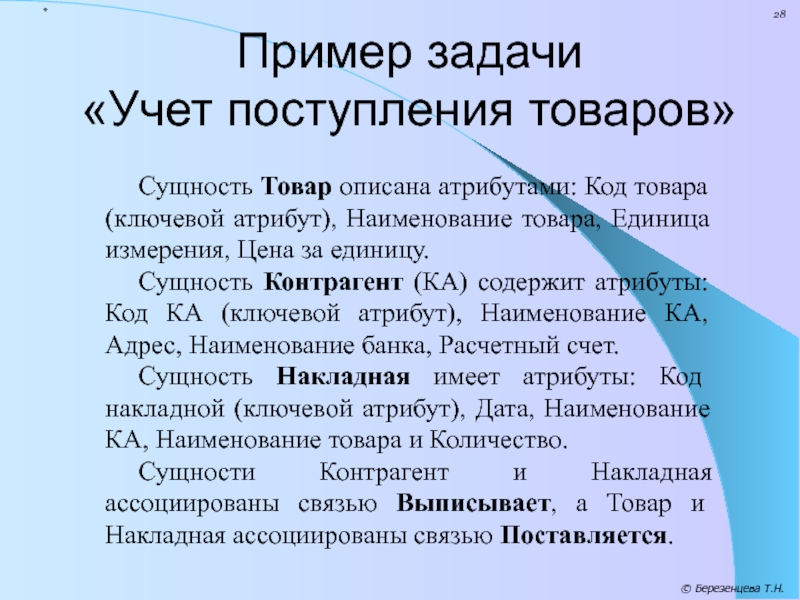

Слайд 28Пример задачи «Учет поступления товаров»
*
Сущность Товар описана атрибутами: Код товара (ключевой

атрибут), Наименование товара, Единица измерения, Цена за единицу.
Сущность Контрагент (КА)

содержит атрибуты: Код КА (ключевой атрибут), Наименование КА, Адрес, Наименование банка, Расчетный счет.
Сущность Накладная имеет атрибуты: Код накладной (ключевой атрибут), Дата, Наименование КА, Наименование товара и Количество.
Сущности Контрагент и Накладная ассоциированы связью Выписывает, а Товар и Накладная ассоциированы связью Поставляется.
Пример задачи «Учет поступления товаров»*Сущность Товар описана атрибутами: Код товара (ключевой атрибут), Наименование товара, Единица измерения, Цена
