Можно выделить три этапа:Вопрос №1 - Краткий обзор истории развития средств телекоммуникацийПервый этап: Появление электрической связи1830 г. – П.Л. Шиллинг. Электромагнитный телеграф1876 г. – А. Белл. Электромагнитный телефон
Слайды и текст этой презентации
Слайд 1Лекция 1: Исторический обзор средств телекоммуникаций и основная терминология
Доцент кафедры
РТ
Слайд 2Можно выделить три этапа:
Вопрос №1 - Краткий обзор истории развития
средств телекоммуникаций
Первый этап: Появление электрической связи
1830 г. – П.Л. Шиллинг.
Электромагнитный телеграф1876 г. – А. Белл. Электромагнитный телефон

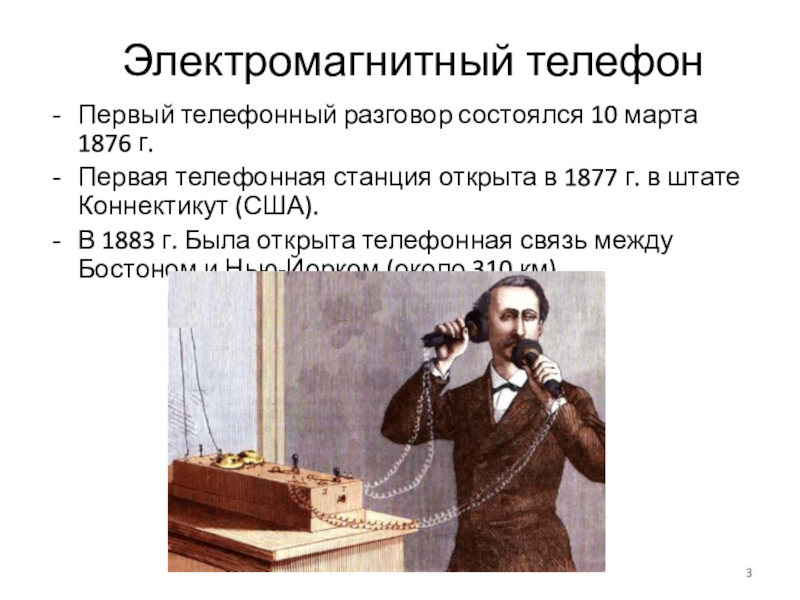

Слайд 3Электромагнитный телефон
Первый телефонный разговор состоялся 10 марта 1876 г.
Первая телефонная
станция открыта в 1877 г. в штате Коннектикут (США).
В
1883 г. Была открыта телефонная связь между Бостоном и Нью-Йорком (около 310 км).
Слайд 51880 г. – Г. Морозов. Система одновременной передачи сигналов телефонии
и телеграфии. Метод частотного разделения сигналов с помощью фильтров.
Слайд 6Второй этап: Создание элементов многоканальной связи.
1915 г. – Создание дуплексных
усилителей (усилителей двухстороннего действия).
Двухнаправленный канал
Двухнаправленный канал
Однонаправленный канал
Усилитель
Дифференциальная система
Дифференциальная система

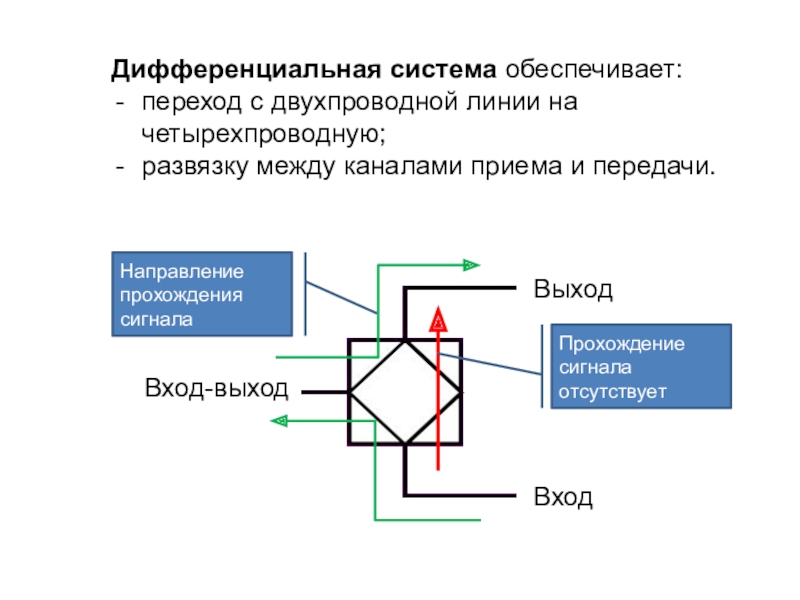

Слайд 7Дифференциальная система обеспечивает:
переход с двухпроводной линии на четырехпроводную;
развязку между каналами
приема и передачи.
Вход
Выход
Вход-выход
Прохождение сигнала отсутствует
Направление прохождения сигнала

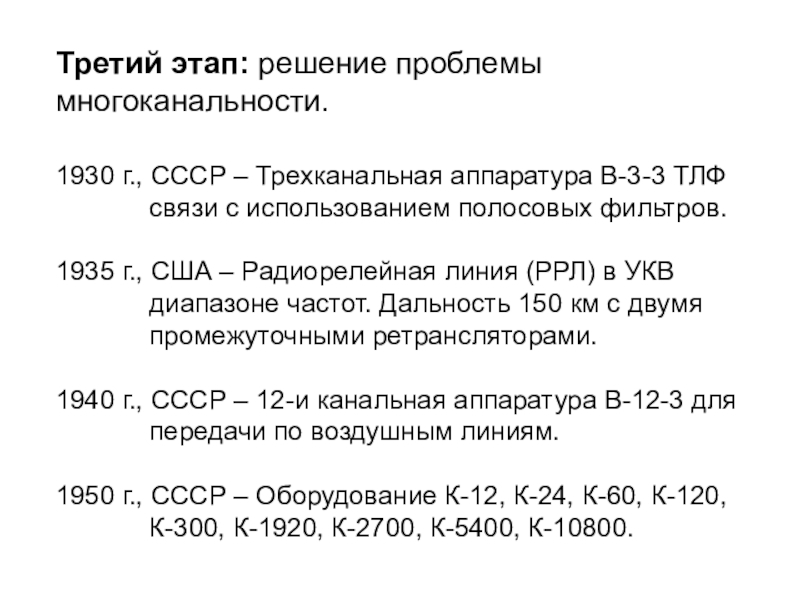

Слайд 8Третий этап: решение проблемы многоканальности.
1930 г., СССР – Трехканальная аппаратура
В-3-3 ТЛФ связи с использованием полосовых фильтров.
1935 г., США –
Радиорелейная линия (РРЛ) в УКВ диапазоне частот. Дальность 150 км с двумя промежуточными ретрансляторами.1940 г., СССР – 12-и канальная аппаратура В-12-3 для передачи по воздушным линиям.
1950 г., СССР – Оборудование К-12, К-24, К-60, К-120, К-300, К-1920, К-2700, К-5400, К-10800.
Слайд 91953 г., СССР – РРЛ на трассе г. Москва –
г. Рязань (дальность примерно 200 км).
1962 г., США – Разработка
системы ИКМ-25 временного уплотнения ТЛФ каналов. Фирма «Белл».1965 г., СССР – Запуск ИСЗ «Молния -1» с радиотрансляцинным оборудованием. Эллиптическая орбита, период 12 часов.
2000 - 2019 гг. – интенсивное развитие мобильной связи, глобальной спутниковой связи и внедрение в связь сетевых технологий.

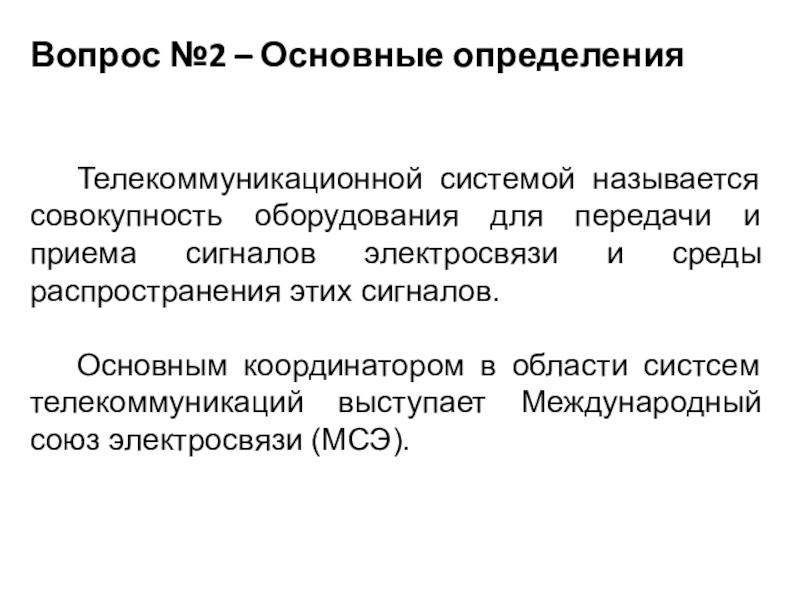

Слайд 10Телекоммуникационной системой называется совокупность оборудования для передачи и приема сигналов
электросвязи и среды распространения этих сигналов.
Основным координатором в области систсем
телекоммуникаций выступает Международный союз электросвязи (МСЭ).Вопрос №2 – Основные определения
Слайд 11Международный союз электросвязи (МСЭ, англ. International Telecommunication Union, ITU) —
международная организация, определяющая рекомендации в области телекоммуникаций и радио, а
также регулирующая вопросы международного использования радиочастот (распределение радиочастот по назначениям и по странам).Основан как Международный телеграфный союз в 1865 году, с 1947 года является специализированным учреждением ООН.
В МСЭ входит более 190 стран.
МСЭ – Т (ITU - T) – сектор телекоммуникаций МСЭ

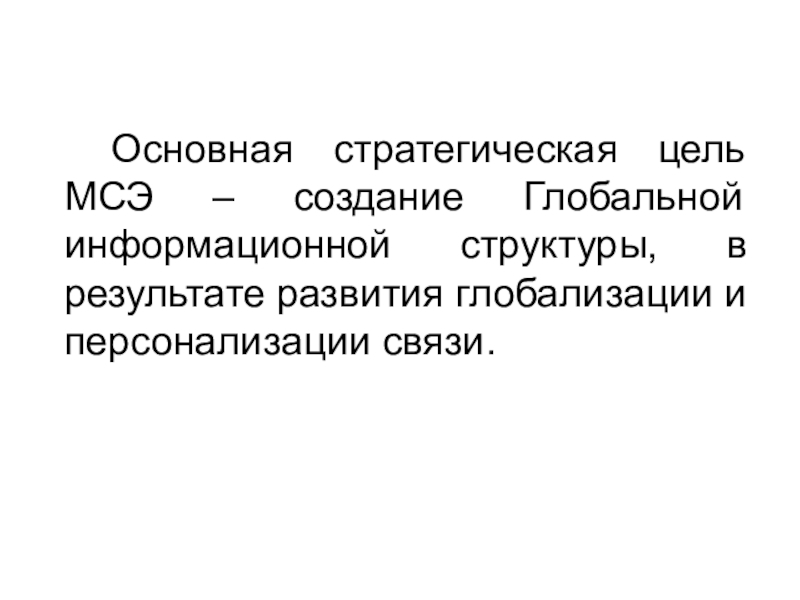

Слайд 12Основная стратегическая цель МСЭ – создание Глобальной информационной структуры, в
результате развития глобализации и персонализации связи.

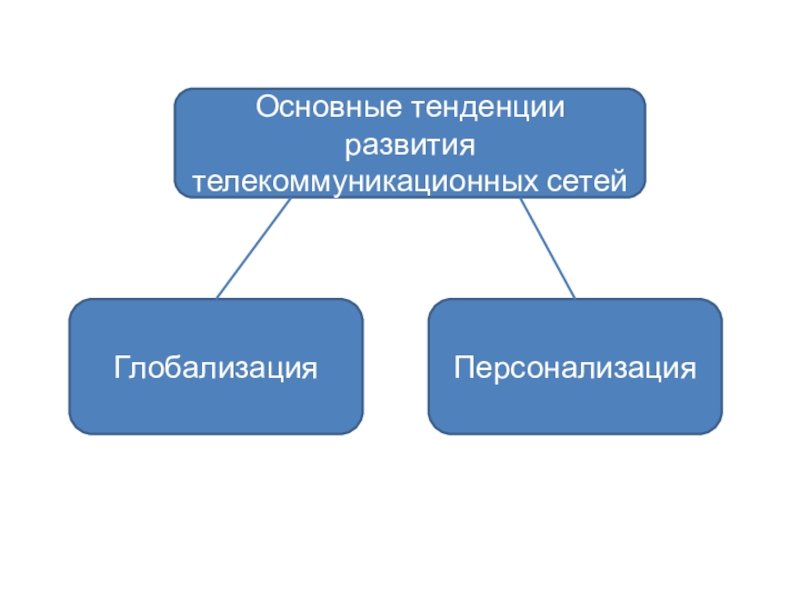

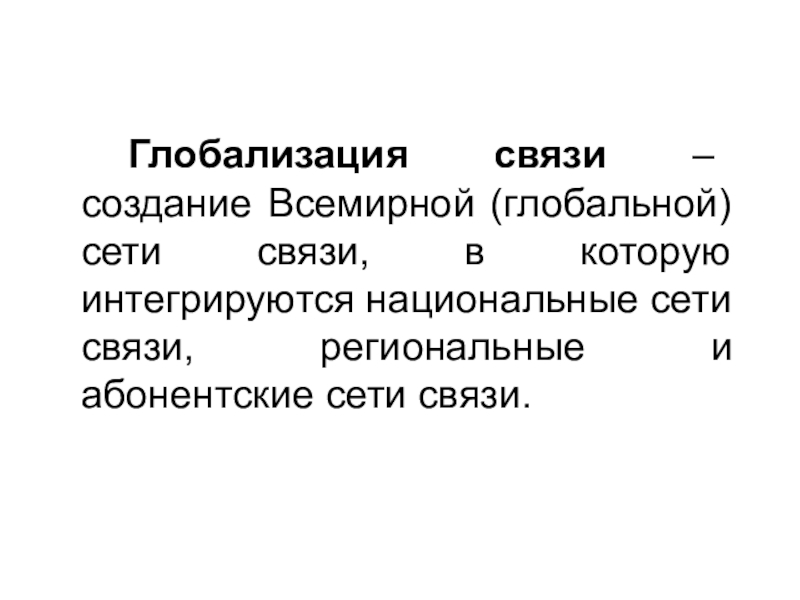

Слайд 14Глобализация связи – создание Всемирной (глобальной) сети связи, в которую
интегрируются национальные сети связи, региональные и абонентские сети связи.
Слайд 15Персонализация связи – предполагает обеспечение каждого жителя Земли индентификатором, который
регистрируется во Всемироной сети связи, что обеспечивает автоматическую доставку информации
конкретному абоненту.
Слайд 16Сообщение – форма представления информации для передачи ее от источника
информации к потребителю.
Примеры:
текст телеграфного сообщения; речь; телевизионное изображение; текст
SMS; команды системы управления и контроля.
Слайд 17Сигнал – физический процесс, отражающий передаваемое сообще-ние.
Формируется путем изменения
во времени параметров электрических сигналов с целью передачи сообщения.
Примеры сигналов:
телефонный;
телеграфный; факсимильный; телеметрический; типа «данные».

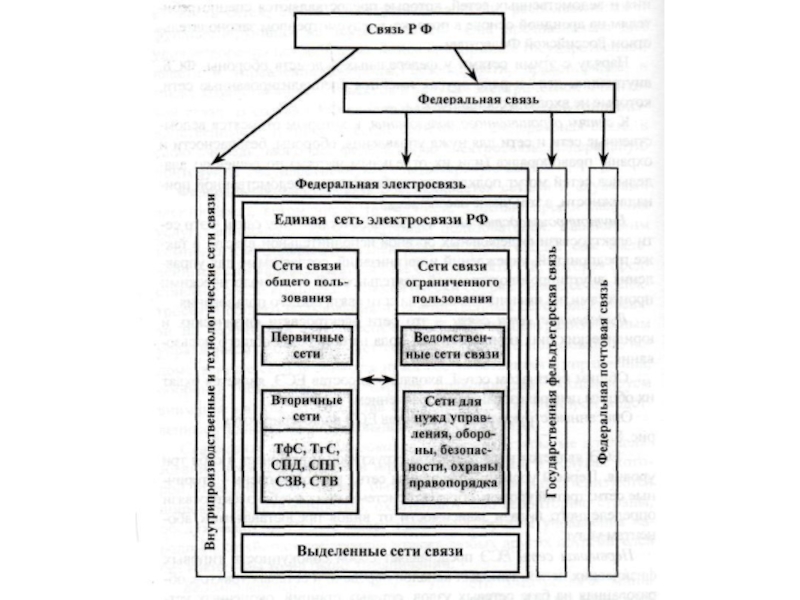

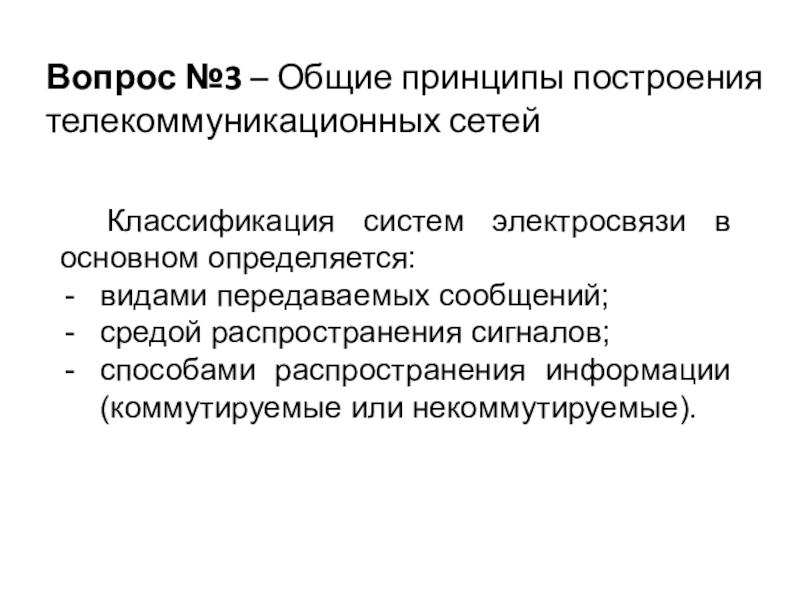

Слайд 18Вопрос №3 – Общие принципы построения телекоммуникационных сетей

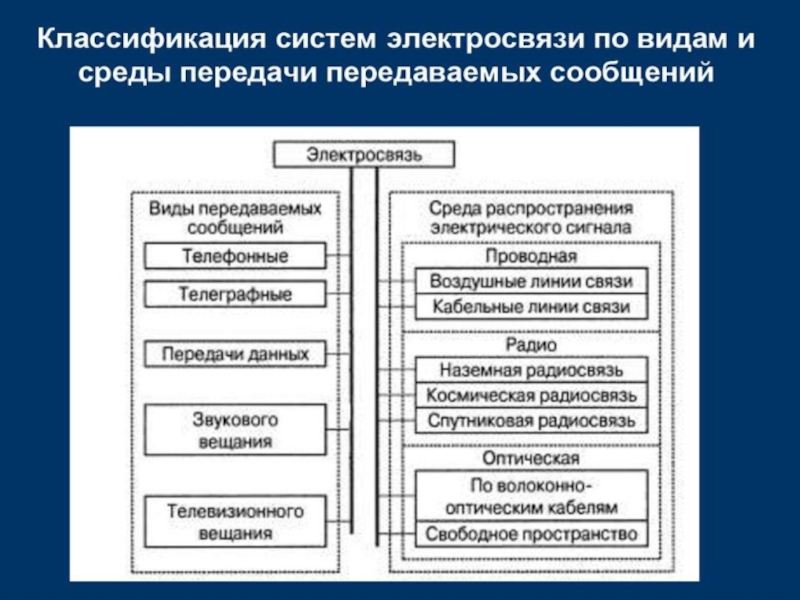

Классификация систем электросвязи
в основном определяется:
видами передаваемых сообщений;
средой распространения сигналов;
способами распространения информации (коммутируемые
или некоммутируемые).

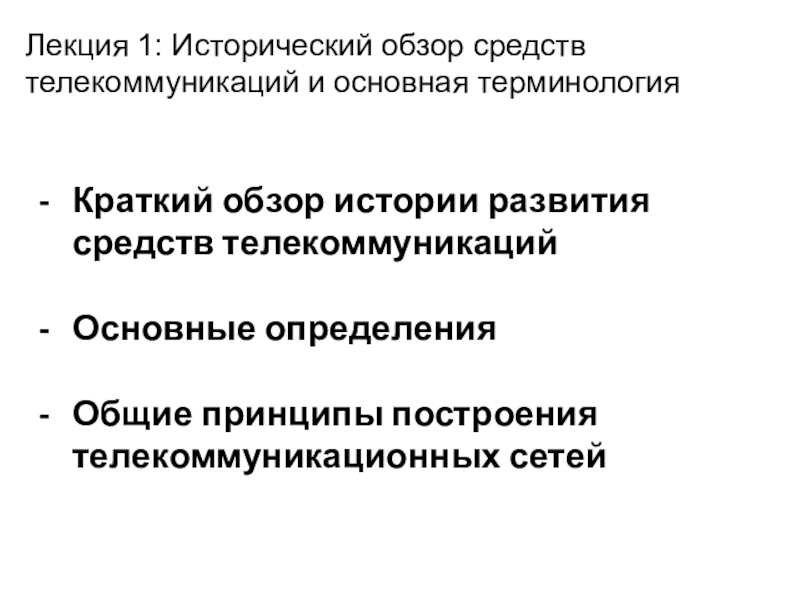

Слайд 24Лекция 1: Исторический обзор средств телекоммуникаций и основная терминология
Краткий обзор
истории развития средств телекоммуникаций
Основные определения
Общие принципы построения телекоммуникационных сетей

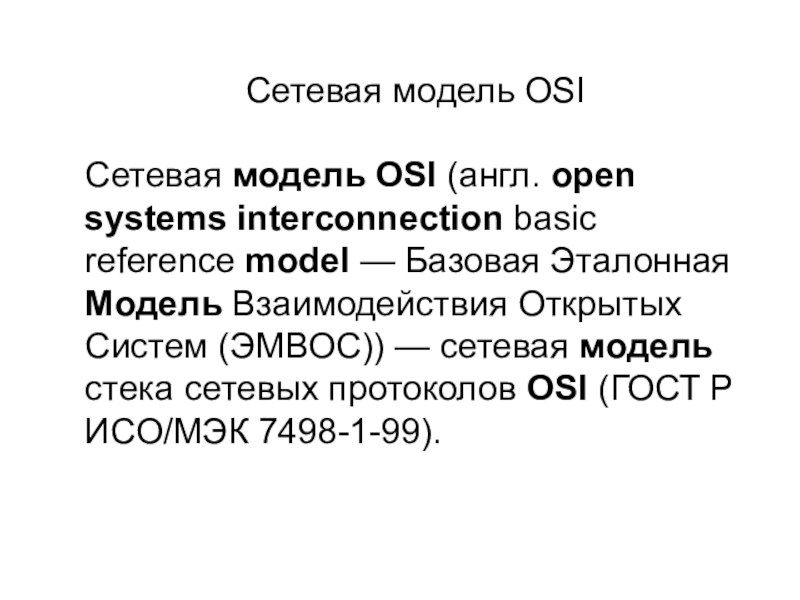

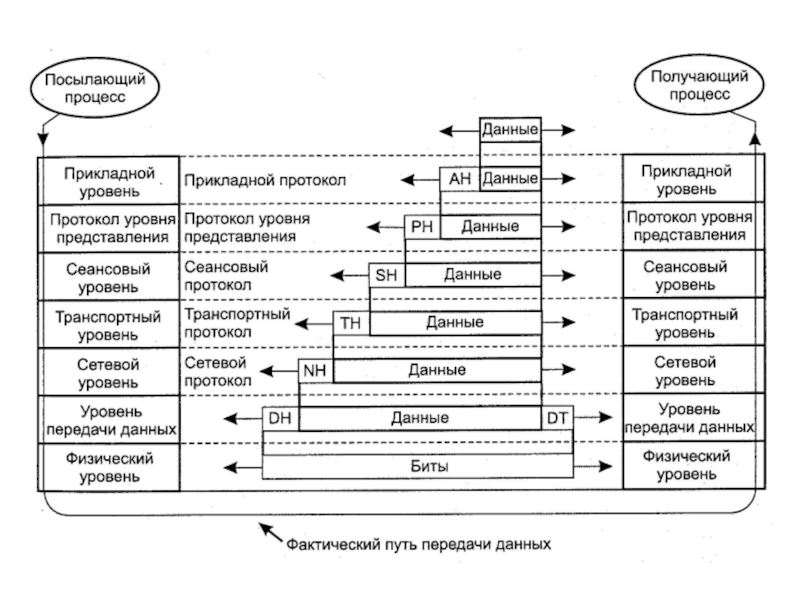

Слайд 25Сетевая модель OSI
Сетевая модель OSI (англ. open systems interconnection basic
reference model — Базовая Эталонная Модель Взаимодействия Открытых Систем (ЭМВОС))
— сетевая модель стека сетевых протоколов OSI (ГОСТ Р ИСО/МЭК 7498-1-99).
