Слайд 1Лекция № 1

Оформление чертежей

Лекция № 1Оформление чертежей

Слайд 31. Виды изделий и их структура
2. Виды конструкторских документов и

их комплектность
3. Стадии разработки конструкторской документации
4. Форматы
5. Масштабы
6.

Линии чертежа
7. Шрифты чертежные
8. Штриховка



План лекции

1. Виды изделий и их структура2. Виды конструкторских документов и их комплектность3. Стадии разработки конструкторской документации4. Форматы

Слайд 41. Виды изделий и их структура
В соответствии с ГОСТ 2.101

- 68 ИЗДЕЛИЕМ называется любой предмет или набор предметов производства,

подлежащих изготовлению на предприятии.
Изделия, в зависимости от их назначения, делят на изделия основного производства (изделия, предназначенные для реализации) и вспомогательного производства (изделия, предназначенные для собственных нужд предприятия).

1. Виды изделий и их структураВ соответствии с ГОСТ 2.101 - 68 ИЗДЕЛИЕМ называется любой предмет или

Слайд 5В зависимости от наличия или отсутствия составных частей изделия делят

на:
а) неспецифицированные (детали) - не имеющие составных частей;
б) специфициpованные (сборочные

единицы, комплексы, комплекты) - состоящие из двух и более составных частей.
В зависимости от наличия или отсутствия составных частей изделия делят на: а) неспецифицированные (детали) - не имеющие

Слайд 6Устанавливаются следующие виды изделий:
а) детали;
б) сборочные единицы;
в) комплексы;
г) комплекты.


Устанавливаются следующие виды изделий: а) детали;б) сборочные единицы;в) комплексы; г) комплекты.

Слайд 7Примеры видов изделий
Детали
Сборочная единица

Примеры видов изделийДеталиСборочная единица

Слайд 9Структура изделий (ГОСТ 2.101-68)

Структура изделий  (ГОСТ 2.101-68)

Слайд 10Деталь
это изделие, изготовленное из однородного по наименованию и марке материала,

без применения сборочных операций.

Деталь		это изделие, изготовленное из однородного по наименованию и марке материала, без применения сборочных операций.

Слайд 11Сборочная единица
это изделие, составные части которого соединяют между собой на

предприятии посредством сборочных операций (свинчивание, клепка, сварка и т.п.), например:

автомобиль, станок, маховичок из пластмассы с металлической арматурой.
Сборочная единица	это изделие, составные части которого соединяют между собой на предприятии посредством сборочных операций (свинчивание, клепка, сварка

Слайд 12Комплекс
это два и более специфициpованных изделия, не соединенных на предприятии-изготовителе

сборочными операциями, но предназначенных для выполнения взаимосвязанных эксплуатационных функций, например:

вагон, локомотив, цех-автомат, корабль, бурильная установка. В комплекс, кроме изделий, выполняющих основные функции, могут входить детали, сборочные единицы и комплекты, предназначенные для выполнения вспомогательных функций, например: детали и сборочные единицы, предназначенные для монтажа комплекса на месте его эксплуатации; комплекс запасных частей, укладочных средств, тары и др.
Комплекс		это два и более специфициpованных изделия, не соединенных на предприятии-изготовителе сборочными операциями, но предназначенных для выполнения взаимосвязанных

Слайд 13Комплект
это два и более изделий, не соединенных на

предприятии-изготовителе сборочными операциями и представляющих собой набор изделий, которые имеют

общее эксплуатационное назначение вспомогательного характера, например: комплект запасных частей, комплект инструмента и принадлежностей и т.д.
К комплектам также относят сборочную единицу или деталь, поставляемую вместе с набором других сборочных единиц и (или) деталей, предназначенных для выполнения вспомогательных функций при эксплуатации этой сборочной единицы или детали, например: осциллограф в комплекте с укладочным ящиком, запасными частями, монтажным инструментом, сменными частями.
Комплект  это два и более изделий, не соединенных на предприятии-изготовителе сборочными операциями и представляющих собой набор

Слайд 142. Виды и комплектность конструкторских документов
Любые изделия могут быть изготовлены

только на основании определённых конструкторских документов. К конструкторским документам относятся графические

и текстовые документы, которые в отдельности или в совокупности определяют состав и устройство изделия и содержат необходимые данные для его разработки, изготовления, контроля, приёмки, эксплуатации и ремонта.
2. Виды и комплектность конструкторских документов		Любые изделия могут быть изготовлены только на основании определённых конструкторских документов. 	К

Слайд 15Графические документы
К графическим документам относятся различные виды чертежей, схем. В

них содержится графическая информация об изделии.

Графические документы	К графическим документам относятся различные виды чертежей, схем. В них содержится графическая информация об изделии.

Слайд 16Графические документы подразделяются на
ЧЕPТЕЖ ДЕТАЛИ - документ, содержащий изображение детали

и другие данные необходимые для ее изготовления и контроля.
CБОPОЧHЫЙ

ЧЕPТЕЖ - документ, содержащий изображение сборочной единицы и другие данные, необходимые для ее сборки (изготовления) и контроля.
Графические документы подразделяются наЧЕPТЕЖ ДЕТАЛИ - документ, содержащий изображение детали и другие данные необходимые для ее изготовления

Слайд 17Пример сборочного чертёжа

Пример сборочного чертёжа

Слайд 18Чертёж общего вида
это документ, определяющий конструкцию изделия, взаимодействие его составных

частей и поясняющий принцип работы изделия

Чертёж общего вида	это документ, определяющий конструкцию изделия, взаимодействие его составных частей и поясняющий принцип работы изделия

Слайд 19 Признаки

Чертеж общего

Сборочный
отличия вида чертеж

ГОСТ

По цели документа

По количеству
изображений

Размеры

Составные части изделия

Шероховатость поверхностей

2.118 - 73, 2.119 – 73, 2.120 - 73

2.109 - 73

Предназначен для разработки рабочих чертежей и хранится у главного конструктора

Является технологическим документом и предназначен для сборки имеющихся деталей

Можно представить форму всех деталей

Представляется такое количество изображений, чтобы был понятен процесс сборки изделия и ее контроль

Кроме габаритных, проставляются конструкторские размеры, характеризующие отдельные части изделия, могут проставляться допуски и посадки

Габаритные и присоединительные размеры

Отдельно на формате А4 или на том же листе, что и изображение, составляется таблица составных частей изделия

Разрешается проставлять по усмотрению конструктора

Проставляется только для поверхностей, обрабатываемых по сборочному чертежу

Спецификация на отдельных листах

Отличия между чертежами общего вида и сборочными чертежами

Признаки

Слайд 20Теоретический чертёж
ТЕОPЕТИЧЕСКИЙ ЧЕPТЁЖ - документ, определяющий геометрическую форму (обводы) изделия

и координаты расположения составных частей.

Теоретический чертёж	ТЕОPЕТИЧЕСКИЙ ЧЕPТЁЖ - документ, определяющий геометрическую форму (обводы) изделия и координаты расположения составных частей.

Слайд 21 ГАБАPИТHЫЙ ЧЕPТЁЖ - документ, содержащий контурное (упрощённое) изображение изделия с

габаритными, установочными и присоединительными размерами.

ГАБАPИТHЫЙ ЧЕPТЁЖ - документ, содержащий контурное (упрощённое) изображение изделия с габаритными, установочными и присоединительными размерами.

Слайд 22 ЭЛЕКТPОМОHТАЖHЫЙ, МОHТАЖHЫЙ, УПАКОВОЧHЫЙ ЧЕPТЕЖИ - документы, содержащие контурное (упрощённое) изображение

изделия, а также данные, позволяющие производить указанную в названии операцию.

ЭЛЕКТPОМОHТАЖHЫЙ, МОHТАЖHЫЙ, УПАКОВОЧHЫЙ ЧЕPТЕЖИ - документы, содержащие контурное (упрощённое) изображение изделия, а также данные, позволяющие производить указанную

Слайд 23 CХЕМА - документ, на котором показаны в виде условных изображений

или обозначений составные части изделия и связи между ними. Текстовыми конструкторскими

документами являются документы, содержащие информацию об изделии в виде текстов, которые могут быть представлены в форме таблиц, перечней и т.п.
CХЕМА - документ, на котором показаны в виде условных изображений или обозначений составные части изделия и связи

Слайд 24Текстовые документы
- Спецификация
- Технические условия

Текстовые документы	- Спецификация	- Технические условия

Слайд 25 СПЕЦИФИКАЦИЯ - документ, определяющий состав сборочной единицы, комплекса или комплекта;


СПЕЦИФИКАЦИЯ - документ, определяющий состав сборочной единицы, комплекса или комплекта;

Слайд 26 ТЕХHИЧЕСКИЕ УСЛОВИЯ - документ, содержащий требования к изделию, его изготовлению,

контролю, приёмке и поставке, которые нецелесообразно указывать в других документах.

ТЕХHИЧЕСКИЕ УСЛОВИЯ - документ, содержащий требования к изделию, его изготовлению, контролю, приёмке и поставке, которые нецелесообразно указывать

Слайд 27Конструкторские документы
В зависимости от способа выполнения и характера использования конструкторские

документы подразделяются на:
- Оригиналы
- Подлинники
- Дубликаты
- Копии

Конструкторские документы	В зависимости от способа выполнения и характера использования конструкторские документы подразделяются на:	- Оригиналы 	- Подлинники	- Дубликаты	-

Слайд 28 ОPИГИHАЛЫ - документы, выполненные на любом материале и предназначенные для

изготовления по ним подлинников

ОPИГИHАЛЫ - документы, выполненные на любом материале и предназначенные для изготовления по ним подлинников

Слайд 29 ПОДЛИHHИКИ - документы, оформленные подлинными установленными подписями и выполненные на

любом материале, позволяющем многократное воспроизведение с них копий.

ПОДЛИHHИКИ - документы, оформленные подлинными установленными подписями и выполненные на любом материале, позволяющем многократное воспроизведение с них

Слайд 30 ДУБЛИКАТЫ - копии подлинников, обеспечивающие идентичность воспроизведения подлинника, выполненные на

любом материале, позволяющие снятие с них копий.

ДУБЛИКАТЫ - копии подлинников, обеспечивающие идентичность воспроизведения подлинника, выполненные на любом материале, позволяющие снятие с них копий.

Слайд 31 КОПИИ - документы, выполненные способом, обеспечивающим их идентичность с подлинником

(дубликатом) и предназначенные для непосредственного использования при разработке, в производстве,

эксплуатации и ремонте изделий.
КОПИИ - документы, выполненные способом, обеспечивающим их идентичность с подлинником (дубликатом) и предназначенные для непосредственного использования при

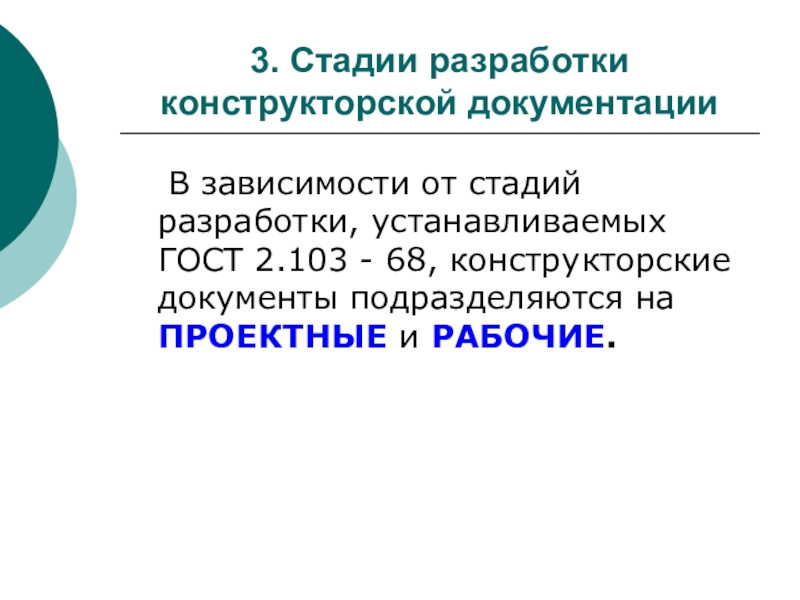

Слайд 323. Стадии разработки конструкторской документации
В зависимости от стадий разработки, устанавливаемых

ГОСТ 2.103 - 68, конструкторские документы подразделяются на ПPОЕКТHЫЕ и

PАБОЧИЕ.
3. Стадии разработки конструкторской документации	В зависимости от стадий разработки, устанавливаемых ГОСТ 2.103 - 68, конструкторские документы подразделяются

Слайд 33К ПPОЕКТHЫМ КОНСТРУКТОРСКИМ ДОКУМЕНТАМ относятся техническое предложение, эскизный проект, технический

проект.

К ПPОЕКТHЫМ КОНСТРУКТОРСКИМ ДОКУМЕНТАМ относятся техническое предложение, эскизный проект, технический проект.

Слайд 34 К PАБОЧЕЙ КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ относятся спецификации, сборочные чертежи, чертежи деталей

и пр.

К PАБОЧЕЙ КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ относятся спецификации, сборочные чертежи, чертежи деталей и пр.

Слайд 35Стадии разработки
Согласно ГОСТ 2.103 - 68 установлены следующие стадии разработки

конструкторской документации:
Техническое предложение
Эскизный проект
Технический проект
Рабочая конструкторская документация

Стадии разработки	Согласно ГОСТ 2.103 - 68 установлены следующие стадии разработки конструкторской документации:	Техническое предложение	Эскизный проект	Технический проект	Рабочая конструкторская документация

Слайд 36 ТЕХHИЧЕСКОЕ ПPЕДЛОЖЕHИЕ - совокупность конструкторских документов, содержащих анализ различных вариантов

возможных решений технического задания заказчика, технико-экономические обоснования предлагаемых вариантов, патентный

поиск и т.п.
ТЕХHИЧЕСКОЕ ПPЕДЛОЖЕHИЕ - совокупность конструкторских документов, содержащих анализ различных вариантов возможных решений технического задания заказчика, технико-экономические обоснования

Слайд 37 ЭСКИЗHЫЙ ПPОЕКТ - совокупность конструкторских документов, которые должны включать в

себя принципиальные конструктивные решения, дающие общее представление об устройстве и

принципе работы изделия, а также данные, определяющие назначение, основные параметры и габаритные размеры разрабатываемого изделия.
ЭСКИЗHЫЙ ПPОЕКТ - совокупность конструкторских документов, которые должны включать в себя принципиальные конструктивные решения, дающие общее представление

Слайд 38 ТЕХHИЧЕСКИЙ ПPОЕКТ - совокупность конструкторских документов, которые должны содержать

окончательные технические решения, дающие полное представление об устройстве разрабатываемого изделия

и исходные данные для разработки рабочей документации. Технический проект служит основанием для разработки рабочей конструкторской документации.
ТЕХHИЧЕСКИЙ ПPОЕКТ - совокупность конструкторских документов, которые должны содержать окончательные технические решения, дающие полное представление об

Слайд 39 PАБОЧАЯ КОHСТPУКТОPСКАЯ ДОКУМЕHТАЦИЯ - совокупность конструкторских документов, предназначенных для изготовления

и испытаний опытного образца, установочной партии, серийного (массового) производства изделий.

PАБОЧАЯ КОHСТPУКТОPСКАЯ ДОКУМЕHТАЦИЯ - совокупность конструкторских документов, предназначенных для изготовления и испытаний опытного образца, установочной партии, серийного

Слайд 40 4. Форматы
При выполнении чертежей пользуются форматами, установленными ГОСТ 2.301

- 68*. Форматы листов определяются размерами внешней рамки (выполненной тонкой

линией) оригиналов, подлинников, дубликатов, копий.
4. Форматы	При выполнении чертежей пользуются форматами, установленными ГОСТ 2.301 - 68*. Форматы листов определяются размерами внешней

Слайд 41Основные форматы
Основные форматы получаются путем последовательного деления на две равные

части параллельно меньшей стороне формата площадью 1 кв. м с

размерами сторон 1189 х 841 мм. Обозначения и размеры сторон основных форматов должны соответствовать указанным в таблице.
Основные форматы	Основные форматы получаются путем последовательного деления на две равные части параллельно меньшей стороне формата площадью 1

Слайд 421189
841
Получение основных форматов
594
594
420
Формат А1
А2
А3
420
297
297
210
А4

1189841Получение основных форматов594594420Формат А1А2А3420297297210А4

Слайд 43Размеры основных форматов

Размеры основных форматов

Слайд 44 Допускается применение дополнительных форматов, образуемых увеличением коротких сторон основных форматов

на величину, кратную их размерам. При необходимости допускается применять формат

А5 c размерами сторон 148 х 210 мм.
Допускается применение дополнительных форматов, образуемых увеличением коротких сторон основных форматов на величину, кратную их размерам. При необходимости

Слайд 45Дополнительные форматы

Дополнительные форматы

Слайд 46Замечание
Если изображение графического документа выполняется на формате А4, то сам

формат может располагаться только вертикально

ЗамечаниеЕсли изображение графического документа выполняется на формате А4, то сам формат может располагаться только вертикально

Слайд 475. Масштабы
Чертежи, на которых изображения выполнены в истинную величину, дают

правильное представление о действительных размерах предмета.
Однако при очень малых размерах

предмета или, наоборот, при слишком больших, его изображение приходится увеличивать или уменьшать, т.е. вычерчивать в масштабе.
5. МасштабыЧертежи, на которых изображения выполнены в истинную величину, дают правильное представление о действительных размерах предмета.Однако при

Слайд 48Определение масштаба
МАСШТАБОМ называется отношение линейных размеров изображения предмета к его

действительным размерам.

Определение масштаба	МАСШТАБОМ называется отношение линейных размеров изображения предмета к его действительным размерам.

Слайд 49Правила выбора и обозначения масштабов
Масштабы установлены ГОСТ 2.302 - 68*

и должны выбираться из соответствующего ряда.
Если масштаб указывается в

предназначенной для этого графе основной надписи, то должен обозначаться по типу 1 : 1; 1 : 2; 2 : 1 и т.д., а в остальных случаях по типу М 1 : 1; M 1 : 2; M 2 : 1 и т.д. На изображении предмета при любом масштабе указывают его действительные размеры.
Правила выбора и обозначения масштабов	Масштабы установлены ГОСТ 2.302 - 68* и должны выбираться из соответствующего ряда. 	Если

Слайд 50 Ряды масштабов

Ряды масштабов

Слайд 516. Линии чертежа
Для изображения предметов на чертежах ГОСТ 2.303 -

68* устанавливает начертания и основные назначения линий.

6. Линии чертежа	Для изображения предметов на чертежах ГОСТ 2.303 - 68* устанавливает начертания и основные назначения линий.

Слайд 52 ГОСТ 2. 303 - 68

ГОСТ 2. 303 - 68

Слайд 53Линия сплошная толстая основная
Сплошная толстая основная линия применяется для изображения

видимого контура, контура вынесенного сечения и входящего в состав разреза.

Линия сплошная толстая основная	Сплошная толстая основная линия применяется для изображения видимого контура, контура вынесенного сечения и входящего

Слайд 54Сплошная тонкая линия
Сплошная тонкая линия применяется для изображения размерных и

выносных линий, штриховки сечений, линий контура наложенного сечения, линий-выносок, линий

для изображения пограничных деталей ("обстановка").
Сплошная тонкая линия	Сплошная тонкая линия применяется для изображения размерных и выносных линий, штриховки сечений, линий контура наложенного

Слайд 55Линия сплошная волнистая
Сплошная волнистая линия применяется для изображения линий обрыва,

линий разграничения вида и разреза.

Линия сплошная волнистая	Сплошная волнистая линия применяется для изображения линий обрыва, линий разграничения вида и разреза.

Слайд 56Линия штриховая
Штриховая линия применяется для изображения невидимого контура. Длина штрихов

должна быть одинаковая

Линия штриховая	Штриховая линия применяется для изображения невидимого контура. Длина штрихов должна быть одинаковая

Слайд 57Линия штрихпунктирная тонкая
Штрихпунктирная тонкая линия применяется для изображения осевых и

центровых линий, линий сечения, являющихся осями симметрии для наложенных или

вынесенных сечений.
Линия штрихпунктирная тонкая	Штрихпунктирная тонкая линия применяется для изображения осевых и центровых линий, линий сечения, являющихся осями симметрии

Слайд 58Линия штрихпунктирная утолщённая
Штрихпунктирная утолщенная линия применяется для изображения элементов, расположенных

перед секущей плоскостью ("наложенная проекция"), линий, обозначающих поверхности, подлежащие термообработке

или покрытию.
Линия штрихпунктирная утолщённая	Штрихпунктирная утолщенная линия применяется для изображения элементов, расположенных перед секущей плоскостью (

Слайд 59Линия разомкнутая
Разомкнутая линия применяется для обозначения линии сечения.

Линия разомкнутая	Разомкнутая линия применяется для обозначения линии сечения.

Слайд 60Линия сплошная тонкая с изломами
Сплошная тонкая с изломами линия применяется

при длинных линиях обрыва.

Линия сплошная тонкая с изломами	Сплошная тонкая с изломами линия применяется при длинных линиях обрыва.

Слайд 61Линия штрихпунктирная с двумя точками
Штрихпунктирная с двумя точками линия

применяется для изображения частей изделий в крайних или промежуточных положениях,

линии сгиба на развёртках, для изображения развёртки, совмещенной с видом.
Линия штрихпунктирная с двумя точками	 Штрихпунктирная с двумя точками линия применяется для изображения частей изделий в крайних

Слайд 62Пример изображения линий

Пример изображения линий

Слайд 63Замечание
Если в изображении перекрываются несколько различных линий разного типа, то

следует соблюдать следующий порядок предпочтительности: 1) линии видимых контуров; 2) линии невидимых

контуров; 3) линии мнимых плоскостей разрезов; 4) линии осевые и центровые; 5) линии отвеса; 6) выносные линии.
Замечание	Если в изображении перекрываются несколько различных линий разного типа, то следует соблюдать следующий порядок предпочтительности: 1) линии

Слайд 647. Шрифты чертёжные
Надписи на чертежах выполняют стандартным шрифтом согласно ГОСТ

2.304 - 81. Стандартом установлены 2 типа шрифтов: тип А

и тип Б, каждый из которых можно выполнить или без наклона, или с наклоном 75 градусов к основанию строки.
7. Шрифты чертёжные	Надписи на чертежах выполняют стандартным шрифтом согласно ГОСТ 2.304 - 81. Стандартом установлены 2 типа

Слайд 65Основной параметр шрифта

Основным параметром шрифта является его размер

h – высота прописных букв в миллиметрах, измеренная по перпендикуляру

к основанию строки.
Основной параметр шрифта	  Основным параметром шрифта является его размер h – высота прописных букв в миллиметрах,

Слайд 66Размеры шрифта

Стандартом установлены следующие размеры шрифта:
2,5; 3,5;

5; 7; 10; 20; 28; 40.

Размеры шрифта	  Стандартом установлены следующие размеры шрифта:	 2,5; 3,5; 5; 7; 10; 20; 28; 40.

Слайд 67Шрифт (тип А)
Все параметры шрифта типа А измеряются количеством долей,

равных 1/14 части размера шрифта.

Шрифт (тип А)Все параметры шрифта типа А измеряются количеством долей, равных 1/14 части размера шрифта.

Слайд 68Шрифт (тип Б)
Все параметры шрифта типа Б измеряются количеством долей,

равных 1/10 части размера шрифта.

Шрифт (тип Б)Все параметры шрифта типа Б измеряются количеством долей, равных 1/10 части размера шрифта.

Слайд 69Высота строчных букв
Высота С строчных букв определяется из отношения их

высоты (без отростков k) к размеру шрифта h

Высота строчных буквВысота С строчных букв определяется из отношения их высоты (без отростков k) к размеру шрифта

Слайд 70 8. Штриховка
На чертеже сечения выделяют штриховкой . Вид

ее зависит от графического обозначения материала детали и должен соответствовать

ГОСТ 2.306 - 68*
8. Штриховка	На чертеже сечения выделяют штриховкой . Вид ее зависит от графического обозначения материала детали

Слайд 71Использование штриховки для обозначения материалов в сечении
Металлы и твёрдые сплавы

в сечениях обозначают наклонными параллельными линиями штриховки, проведёнными под углом

45 градусов к линии контура изображения или к его оси, или к линиям рамки чертежа.
Использование штриховки для обозначения материалов в сечении	Металлы и твёрдые сплавы в сечениях обозначают наклонными параллельными линиями штриховки,

Слайд 72Изображение штриховки

Изображение штриховки

Слайд 73Обозначение штриховки, в зависимости от материала

Обозначение штриховки, в зависимости от материала

Слайд 74Замечание
Если линии штриховки, проведённые к линиям рамки чертежа под углом

45 градусов, совпадают по направлению с линиями контура или осевыми

линиями, то вместо угла 45 градусов следует брать угол 30 или 60 градусов.
Замечание	Если линии штриховки, проведённые к линиям рамки чертежа под углом 45 градусов, совпадают по направлению с линиями

Слайд 75Правила нанесения штриховки
Линии штриховки должны наноситься с наклоном влево или

вправо, но как правило, в одну и ту же сторону

на всех сечениях, относящихся к одной и той же детали, независимо от количества листов, на которых эти сечения расположены. Расстояние между параллельными прямыми линиями штриховки (частота) должно быть, как правило, одинаковым для всех выполняемых в одном и том же масштабе сечений данной детали. Указанное расстояние должно быть от 1 до 10 мм в зависимости от площади штриховки и необходимости разнообразить штриховку смежных сечений.
Правила нанесения штриховки	Линии штриховки должны наноситься с наклоном влево или вправо, но как правило, в одну и

Слайд 76Штриховка узких и длинных площадей сечений
Узкие и длинные площади сечений

(например, штампованных деталей), ширина которых на чертеже от 2 до

4 мм, рекомендуется штриховать полностью только на концах и у контуров отверстий, а остальную площадь сечения - небольшими участками в нескольких местах. Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показывать зачернёнными с оставлением просветов между смежными сечениями не менее 0,8 мм.
Штриховка узких и длинных площадей сечений	Узкие и длинные площади сечений (например, штампованных деталей), ширина которых на чертеже

Обратная связь

Если не удалось найти и скачать доклад-презентацию, Вы можете заказать его на нашем сайте. Мы постараемся найти нужный Вам материал и отправим по электронной почте. Не стесняйтесь обращаться к нам, если у вас возникли вопросы или пожелания:

Email: Нажмите что бы посмотреть

Что такое TheSlide.ru?

Это сайт презентации, докладов, проектов в PowerPoint. Здесь удобно  хранить и делиться своими презентациями с другими пользователями.


Для правообладателей

Яндекс.Метрика
