ЛУЧЕВАЯ ДИАГНОСТИКА ОСТРОЙ ЧЕРЕПНО-МОЗГОВОЙ ТРАВМЫ
Содержание
- 1. ЛУЧЕВАЯ ДИАГНОСТИКА ОСТРОЙ ЧЕРЕПНО-МОЗГОВОЙ ТРАВМЫ
- 2. Статистические сведения ЧМТ - 40 % от
- 3. Дифференциация повреждений по типуОткрытая травмарана волосистой части
- 4. Классификация ЧМТ по типуИзолированнаяСочетанная
- 5. Повреждения головного мозга: Сотрясения головного мозга Ушибы
- 6. Факторы сдавления головного мозга оболочечные гематомы: -
- 7. Стадии развития гематомы острая (0-3 сут) подострая (3-14 сут) хроническая (>14 сут)
- 8. Классификация ЧМТ по степени тяжести
- 9. Клиника ЧМТ Общемозговые симптомыРасстройства памятиРвота, тошнотаГоловная больМенингеальная симптоматикаИзменения тонуса мышцВегетативные реакцииИзменения психо-эмоциональной сферы
- 10. Клиника ЧМТ Локальные симптомыПоражения ЧМННарушения иннервации зрачковНарушения
- 11. Многооскольчатый и вдавленный переломы
- 12. Вдавленные переломы
- 13. Оскольчатый перелом затылочной кости слева. Кровоизлияние в клетках решётчатого лабиринта и клиновидной пазухе
- 14. КТ в «костном окне» и реконструкция в режиме SSDЛинейный перелом лобной и височной костей слева
- 15. Вдавленный импрессионный перелом височной кости справа
- 16. Вдавленный депрессионный перелом слева
- 17. Оскольчатый перелом костей свода черепа
- 18. Линейный перелом лобной кости справаКТ в «костном окне» и реконструкция в режиме SSD
- 19. КТ в «костном окне» и реконструкция в режиме SSDОскольчатый перелом лобной кости

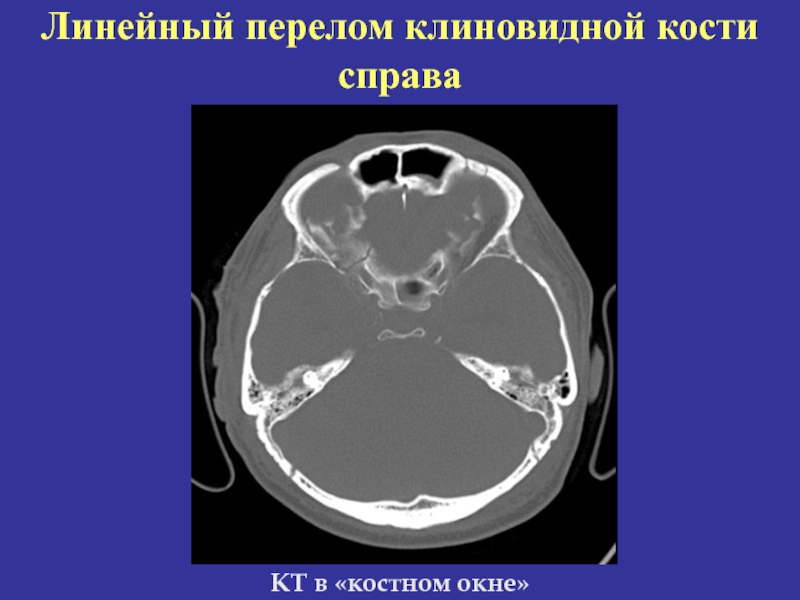

- 20. КТ в «костном окне»Линейный перелом клиновидной кости справа
- 21. КТ в «костном окне» и реконструкция в режиме SSDПоперечный перелом пирамиды левой височной кости
- 22. Классификация ушибов головного мозга при КТ (Корниенко
- 23. Классификация очагов ушиба мозга в соответствии с

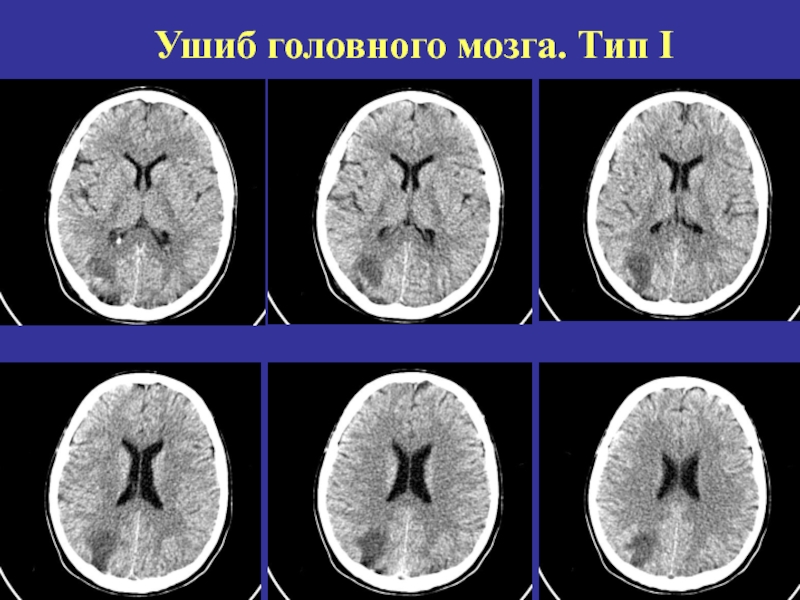

- 24. Ушиб головного мозга. Тип I
- 25. Ушиб головного мозга. Тип I и II Субдуральные гидромы
- 26. Ушиб головного мозга. Тип III
- 27. Ушиб головного мозга. Тип III-IVСубдуральная гематома справа, субарахноидальное кровоизлияние, латеральная и аксиальная дислокация.
- 28. Ушиб головного мозга. Тип IV. Cубдуральная гематома справа
- 29. Эпидуральная гематомаФорма: двояковыпуклой линзы;Источник: поврежденные ветви оболочечной
- 30. Эпидуральная гематома
- 31. Эпидуральная гематома
- 32. Эпидуральная гематома задней черепной ямки
- 33. Продолжающееся кровотечение, латеральная дислокация, «масс-эффект»Эпидуральная гематома
- 34. Продолжающееся кровотечение, эффект седиментацииЭпидуральная гематома
- 35. Продолжающееся кровотечениеЭпидуральная гематома
- 36. Пневмоцефалия, подапоневротическая гематомаЭпидуральная гематома
- 37. Множественные ушибы головного мозга, III-IV тип. Субарахноидальное кровоизлияниеЭпидуральная гематома
- 38. Множественные ушибы головного мозга, I, III, IV тип. Перелом теменной кости справа. Латеральная дислокация.Эпидуральная гематома
- 39. Субдуральная гематома справа. Субарахноидальное кровоизлияние. Латеральная дислокация
- 40. Субдуральная гематома. Субарахноидальное кровоизлияние
- 41. Субдуральная гематомаЛатеральная дислокация
- 42. Хроническая субдуральная гематома. КровотечениеОтёк, латеральная дислокация.
- 43. Внутримозговые гематомы

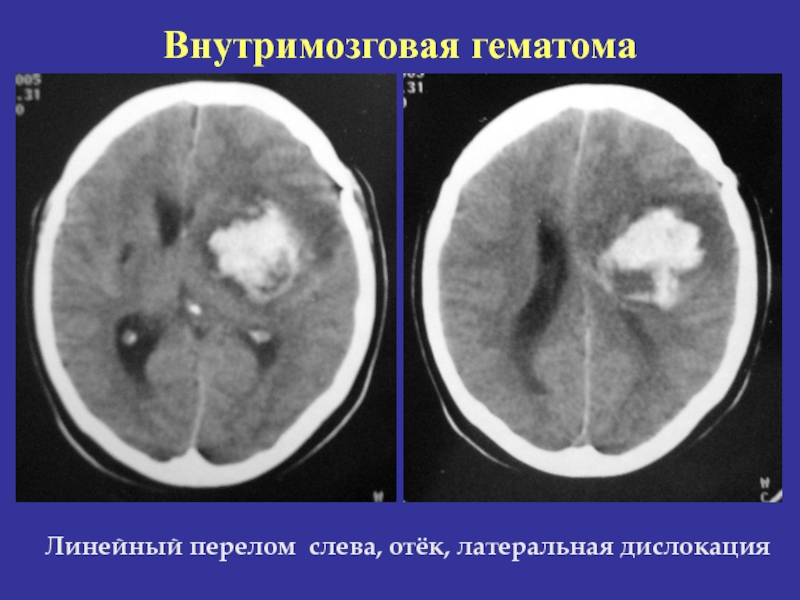

- 44. Внутримозговая гематомаЛинейный перелом слева, отёк, латеральная дислокация
- 45. Внутримозговая гематома задней черепной ямки Геморрагические контузионные очаги (III тип) в височной доле слева
- 46. Внутримозговые гематомыКонтузионные очаги III-IV типа

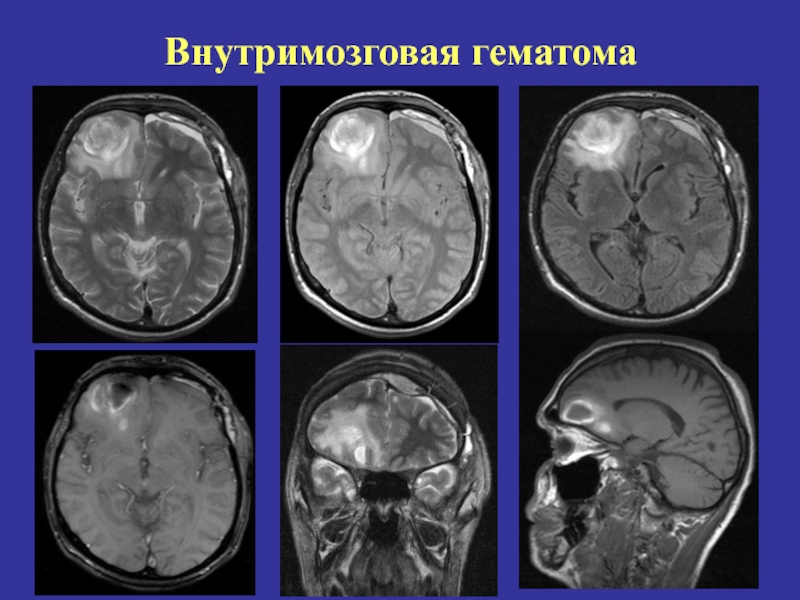

- 47. Внутримозговая гематома
- 48. Внутримозговая гематомаПродолжающееся кровотечение. Эффект седиментации
- 49. Внутримозговая гематома. Пневмоцефалия
- 50. Внутримозговая гематома с прорывом в желудочковую систему. Эффектседиментации в области заднего рога левого бокового желудочка
- 51. Внутримозговая гематома с прорывом крови в желудочковую
- 52. Внутрижелудочковое кровоизлияние. Субарахноидальное кровоизлияниеПерелом теменой кости
- 53. Внутрижелудочковое кровоизлияние. Субарахноидальное кровоизлияниеМножественные контузионные очаги, IV тип
- 54. Внутрижелудочковое кровоизлияниеВнутримозговые гематомы. Ушибы мозга I, III, IV тип. Субарахноидальное кровоизлияние. Аксиальная дислокация.
- 55. Субарахноидальное кровоизлияние
- 56. Субарахноидальное кровоизлияние. Остеома лобной кости справа
- 57. Внутримозговая гематома и внутрижелудочковая гематома
- 58. Субараноидальное кровоизлияние
- 59. Диффузные аксональные повреждения головного мозгаОтёк и набухание
- 60. Диффузные аксональные повреждения головного мозга
- 61. Аксиальная дислокация
- 62. Ушиб ствола головного мозга
- 63. Ушиб головного мозга
- 64. Т2 ВИ Т1 ВИУшиб головного мозга
- 65. Т2 ВИ Т1 ВИУшиб головного мозга
- 66. Т2 ВИ Т2 ВИ Т1 ВИУшиб головного мозга
- 67. Т2 ВИ Т1 ВИУшиб головного мозга
- 68. Эпидуральная гематома
- 69. Эпидуральная гематома
- 70. Эпидуральная гематома
- 71. Эпидуральная гематома
- 72. Эпидуральная гематома
- 73. Эпидуральная гематома
- 74. Эпидуральная гематома
- 75. Субдуральные гематомы
- 76. Субдуральная гематома
- 77. Двухсторонние гематомыPd ВИ Т1 ВИ
- 78. Состояние после дренирования двухсторонних субдуральных хронических гематомТ2 ВИ Т1 ВИ
- 79. Внутримозговая гематома
- 80. Т2 ВИ Т1 ВИВнутримозговая гематома
- 81. Внутримозговая гематома
- 82. Подострое внутримозговое кровоизлияние
- 83. Подострое внутримозговое кровоизлияние
- 84. Внутримозговая гематома
- 85. Внутримозговая гематома
- 86. Внутримозговая гематома
- 87. Внутримозговая гематома

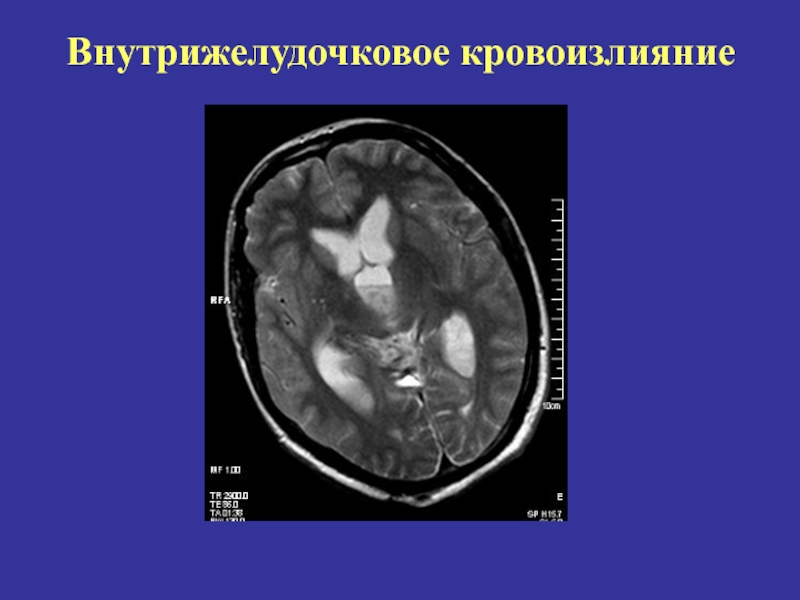

- 88. Внутрижелудочковое кровоизлияние
- 89. Внутрижелудочковое кровоизлияниеGRE ТIRM DIFF
- 90. Внутримозговое кровоизлияние с прорывом в желудочки
- 91. Субарахноидальное кровоизлияние
- 92. Субарахноидальное кровоизлияние
- 93. Субарахноидальное кровоизлияние
- 94. Подострое субарахноидальное кровоизлияние с налиичем ушиба головного мозга
- 95. Диффузные аксональные повреждения головного мозга
- 96. Диффузные аксональные повреждения головного мозга
- 97. Диффузные аксональные повреждения головного мозга
- 98. Диффузные аксональные повреждения головного мозга
- 99. Аксиальная дислокация
- 100. Латеральная дислокация
- 101. Ангиографические признаки внутримозговой гематомы Бессосудистая зона Смещение ПМА Смещение СМА
- 102. Ангиографические признаки внутримозговой гематомы
- 103. Слайд 103
- 104. Слайд 104
- 105. Слайд 105
- 106. Слайд 106
- 107. Слайд 107
- 108. Слайд 108
- 109. Слайд 109
- 110. Слайд 110
- 111. Слайд 111
- 112. Линейные переломы
- 113. Линейные переломы
- 114. Линейные переломы
- 115. Линейные переломы
- 116. Линейные переломы
- 117. Линейный перелом височной кости
- 118. Линейные переломыДифференциальная диагностика
- 119. Вдавленные переломы
- 120. Вдавленные переломыИмпрессионный перелом левой теменной костиДепрессионный перелом чешуи височной кости
- 121. Оскольчатый перелом
- 122. Оскольчатый перелом с травматическим расхождением швов
- 123. Многооскольчатый перелом
- 124. Оскольчатый перелом лобной кости
- 125. Оскольчатый перелом
- 126. Пневмоэнцефалография
- 127. Скачать презентанцию
Статистические сведения ЧМТ - 40 % от всех видов травм Частота ЧМТ возрастает 2% в год Высокая летальность от 5 до 10% - 70%
Слайды и текст этой презентации
Слайд 3Дифференциация повреждений по типу
Открытая травма
рана волосистой части головы, наружного слухового
прохода;
переломы основания черепа, сопровождающиеся ликвореей, истечением мозгового детрита
Закрытая травма
отсутствие ран
волосистой части головы, наружного слухового прохода;отсутствие переломов свода и основания черепа, сопровождающихся ликвореей, истечением мозгового детрита
По факту повреждения твёрдой мозговой оболочки:
проникающая
непроникающая

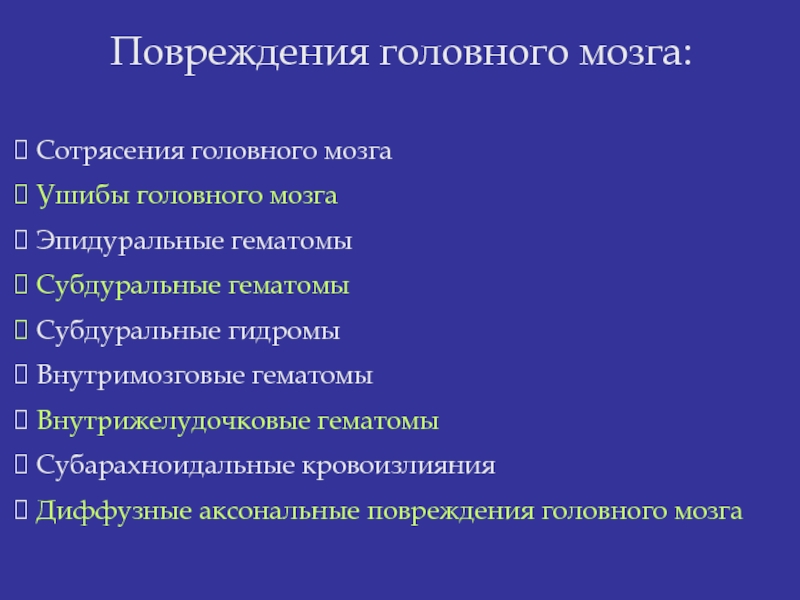

Слайд 5Повреждения головного мозга:
Сотрясения головного мозга
Ушибы головного мозга
Эпидуральные
гематомы
Субдуральные гематомы
Субдуральные гидромы
Внутримозговые гематомы
Внутрижелудочковые гематомы
Субарахноидальные кровоизлиянияДиффузные аксональные повреждения головного мозга
Слайд 6Факторы сдавления головного мозга
оболочечные гематомы:
- эпидуральная
- субдуральная
паренхиматозные гематомы
субдуральная гидрома
очаги ушиба-размозжения головного мозга
костные отломкипневмоцефалия
Слайд 8Классификация ЧМТ по
степени тяжести
Легкая (сотрясение, ушиб головного мозга
легкой степени
Средней тяжести (ушиб головного мозга средней степени)
Тяжелая (ушиб головного мозга тяжелой степени, диффузные аксональные повреждения, сдавление мозга)
Слайд 9Клиника ЧМТ
Общемозговые симптомы
Расстройства памяти
Рвота, тошнота
Головная боль
Менингеальная симптоматика
Изменения тонуса мышц
Вегетативные реакции
Изменения
психо-эмоциональной сферы

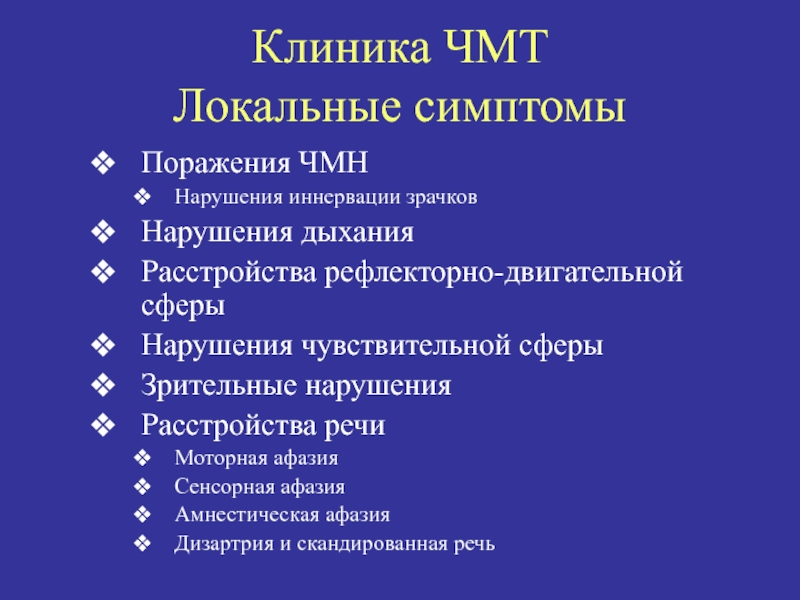

Слайд 10Клиника ЧМТ
Локальные симптомы
Поражения ЧМН
Нарушения иннервации зрачков
Нарушения дыхания
Расстройства рефлекторно-двигательной сферы
Нарушения чувствительной
сферы
Зрительные нарушения
Расстройства речи
Моторная афазия
Сенсорная афазия
Амнестическая афазия
Дизартрия и скандированная речь
Слайд 13Оскольчатый перелом затылочной кости слева. Кровоизлияние в клетках решётчатого лабиринта
и клиновидной пазухе
Слайд 14КТ в «костном окне» и реконструкция в режиме SSD
Линейный перелом
лобной и височной костей слева
Слайд 21КТ в «костном окне» и реконструкция в режиме SSD
Поперечный перелом
пирамиды левой височной кости
Слайд 22Классификация ушибов головного мозга при КТ (Корниенко В.Н, Васин Н.Я., Кузьменко
В.А., 1987 г.)
1.Ушиб 1 вида-зоны пониженной плотности вещества головного мозга
(+18-25 HU)2.Ушиб 2 вида- очаги контузионного повреждения мозга, проявляющихся в одних случаях некомпактным расположением высокоплотных мелкоточечных включений в зоне пониженной плотности, в других – умеренным повышением плотности в очаге ушиба до 50HU.
3.Ушибы 3 типа- зоны неоднородного повышения плотности мозгового вещества (+64-76 HU)
4.Ушибы 4 типа- одиночные или множественные, массивные, округлой или овальной формы очагами интенсивного гомогенного повышения плотности от +64 до +76 HU
Слайд 23Классификация очагов ушиба мозга в соответствии с данными КТ и
морфологическими повреждениями.
1.Мелкоочаговый ушиб мозга корковой или корково –подкорковой локализации, объем
которого не превышает 30 куб. см2.Ограниченный очаг ушиба корково-подкорковой локализации, объемом от 30 до 50 куб. см
3.Распространенный очаг ушиба мозга, распространяющийся на кору и подкорковые образования, объемом более 50 куб. см
4.Множественные очаги ушиба мозга, располагающийся с одной стороны или над обоими полушариями мозга различной степени распространенности и объема
5.Ушибы мозжечка
6.Ушиб ствола
Слайд 27Ушиб головного мозга. Тип III-IV
Субдуральная гематома справа, субарахноидальное кровоизлияние, латеральная
и аксиальная дислокация.
Слайд 29Эпидуральная гематома
Форма: двояковыпуклой линзы;
Источник: поврежденные ветви оболочечной артерии, диплоические вены
или венозные синусы;
Внутренний контур гематомы: отслоенная от кости и погруженная
интракраниально твёрдая мозговая оболочка
Слайд 37Множественные ушибы головного мозга, III-IV тип. Субарахноидальное кровоизлияние
Эпидуральная гематома
Слайд 38Множественные ушибы головного мозга, I, III, IV тип. Перелом теменной
кости справа. Латеральная дислокация.
Эпидуральная гематома
Слайд 45Внутримозговая гематома задней черепной ямки
Геморрагические контузионные очаги (III тип)
в височной доле слева
Слайд 50Внутримозговая гематома с прорывом в желудочковую систему. Эффект
седиментации в области
заднего рога левого бокового желудочка
Слайд 51Внутримозговая гематома с прорывом крови в желудочковую систему
Эффект седиментации в
области задних рогов. Субарахноидальное кровоизлияние.
Ушиб головного мозга,
II тип.
Пневмоцефалия.

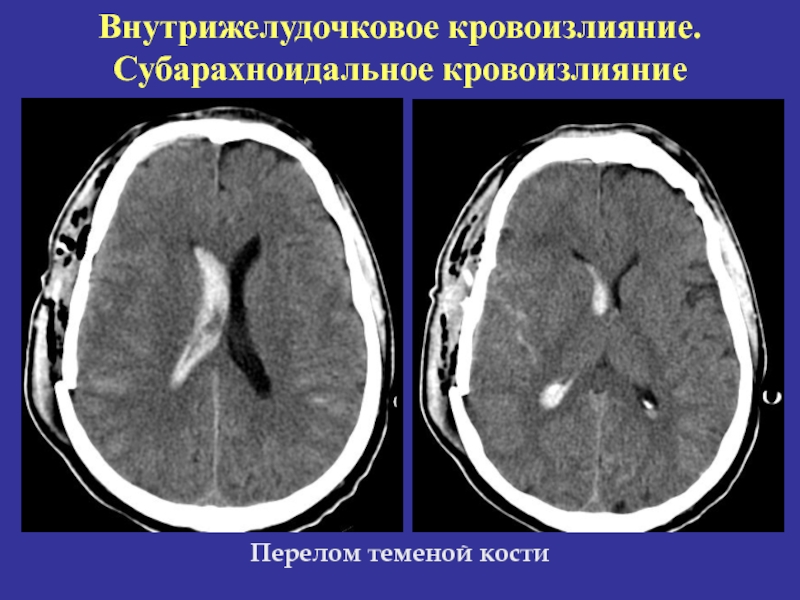

Слайд 53Внутрижелудочковое кровоизлияние.
Субарахноидальное кровоизлияние
Множественные контузионные очаги, IV тип
Слайд 54Внутрижелудочковое кровоизлияние
Внутримозговые гематомы. Ушибы мозга I, III, IV тип.
Субарахноидальное кровоизлияние.
Аксиальная дислокация.
Слайд 59Диффузные аксональные повреждения головного мозга
Отёк и набухание головного мозга, сдавление
желудочковой системы, множественные геморрагические контузионные очаги. Резко выраженный отёк мягких
тканей головы.
Слайд 101Ангиографические признаки
внутримозговой гематомы
Бессосудистая зона
Смещение ПМА
Смещение СМА
Слайд 120Вдавленные переломы
Импрессионный перелом левой теменной кости
Депрессионный перелом чешуи височной кости
