МАРКШЕЙДЕРЛІК ІС және ГЕОДЕЗИЯ (кафедрасы) ФОТОГРАММЕТРИЯ (пәні) №_2_

Ш.А.

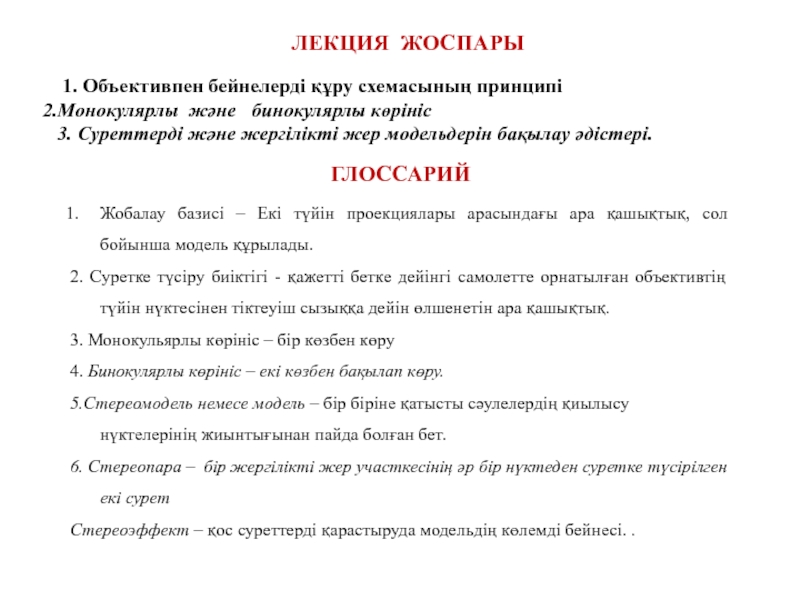

ТАҚЫРЫБЫ: Объективпен бейнелерді құру схемасының принципі

схемасының принципі
Монокулярлы және бинокулярлы көрініс
3. Суреттерді және жергілікті жер

модельдерін бақылау әдістері.

Жобалау базисі – Екі түйін проекциялары арасындағы ара қашықтық, сол бойынша модель құрылады.
2. Суретке түсіру биіктігі - қажетті бетке дейінгі самолетте орнатылған объективтің түйін нүктесінен тіктеуіш сызыққа дейін өлшенетін ара қашықтық.
3. Монокульярлы көрініс – бір көзбен көру
4. Бинокулярлы көрініс – екі көзбен бақылап көру.
5.Стереомодель немесе модель – бір біріне қатысты сәулелердің қиылысу нүктелерінің жиынтығынан пайда болған бет.
6. Стереопара – бір жергілікті жер участкесінің әр бір нүктеден суретке түсірілген екі сурет
Стереоэффект – қос суреттерді қарастыруда модельдің көлемді бейнесі. .

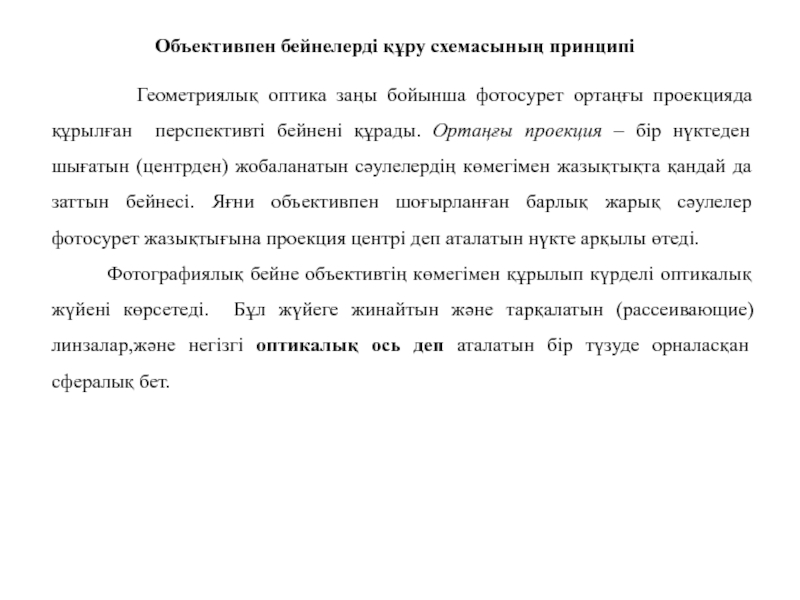

оптика заңы бойынша фотосурет ортаңғы проекцияда құрылған перспективті бейнені құрады.

Ортаңғы проекция – бір нүктеден шығатын (центрден) жобаланатын сәулелердің көмегімен жазықтықта қандай да заттын бейнесі. Яғни объективпен шоғырланған барлық жарық сәулелер фотосурет жазықтығына проекция центрі деп аталатын нүкте арқылы өтеді.
Фотографиялық бейне объективтің көмегімен құрылып күрделі оптикалық жүйені көрсетеді. Бұл жүйеге жинайтын және тарқалатын (рассеивающие) линзалар,және негізгі оптикалық ось деп аталатын бір түзуде орналасқан сфералық бет.

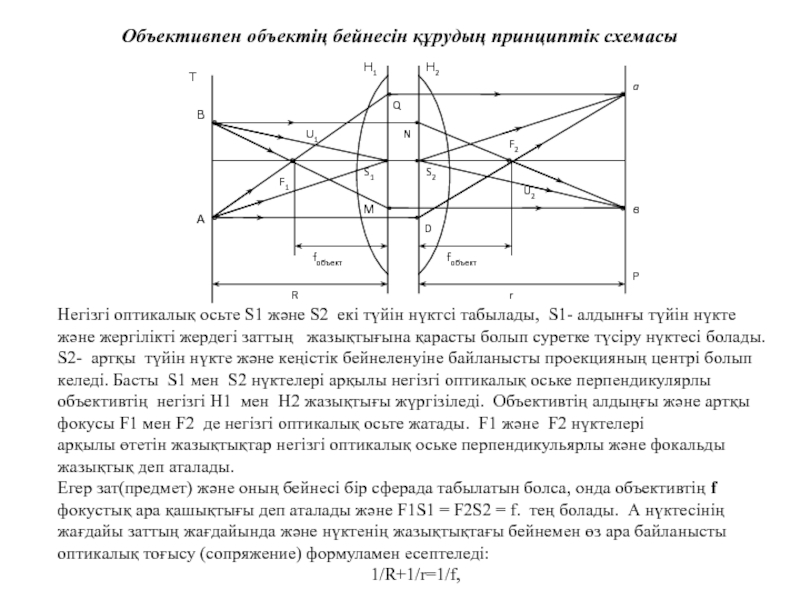

S2 екі түйін нүктсі табылады, S1- алдынғы түйін нүкте және

жергілікті жердегі заттың жазықтығына қарасты болып суретке түсіру нүктесі болады.
S2- артқы түйін нүкте және кеңістік бейнеленуіне байланысты проекцияның центрі болып келеді. Басты S1 мен S2 нүктелері арқылы негізгі оптикалық оське перпендикулярлы объективтің негізгі H1 мен Н2 жазықтығы жүргізіледі. Объективтің алдыңғы және артқы фокусы F1 мен F2 де негізгі оптикалық осьте жатады. F1 және F2 нүктелері
арқылы өтетін жазықтықтар негізгі оптикалық оське перпендикульярлы және фокальды жазықтық деп аталады.
Егер зат(предмет) және оның бейнесі бір сферада табылатын болса, онда объективтің f фокустық ара қашықтығы деп аталады және F1S1 = F2S2 = f. тең болады. А нүктесінің жағдайы заттың жағдайында және нүктенің жазықтықтағы бейнемен өз ара байланысты оптикалық тоғысу (сопряжение) формуламен есептеледі:
1/R+1/r=1/f,

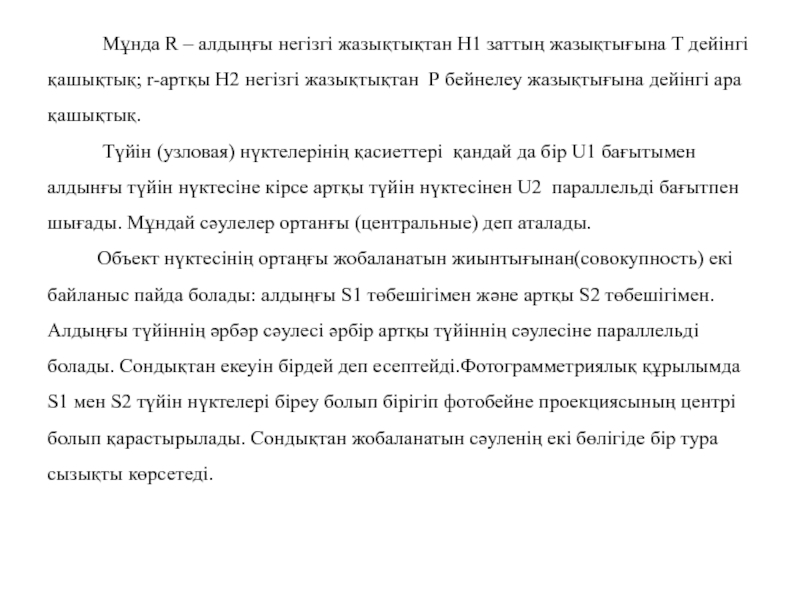

негізгі жазықтықтан Н1 заттың жазықтығына Т дейінгі қашықтық; r-артқы Н2

негізгі жазықтықтан Р бейнелеу жазықтығына дейінгі ара қашықтық. Түйін (узловая) нүктелерінің қасиеттері қандай да бір U1 бағытымен алдынғы түйін нүктесіне кірсе артқы түйін нүктесінен U2 параллельді бағытпен шығады. Мұндай сәулелер ортанғы (центральные) деп аталады. Объект нүктесінің ортаңғы жобаланатын жиынтығынан(совокупность) екі байланыс пайда болады: алдыңғы S1 төбешігімен және артқы S2 төбешігімен. Алдыңғы түйіннің әрбәр сәулесі әрбір артқы түйіннің сәулесіне параллельді болады. Сондықтан екеуін бірдей деп есептейді.Фотограмметриялық құрылымда S1 мен S2 түйін нүктелері біреу болып бірігіп фотобейне проекциясының центрі болып қарастырылады. Сондықтан жобаланатын сәуленің екі бөлігіде бір тура сызықты көрсетеді.

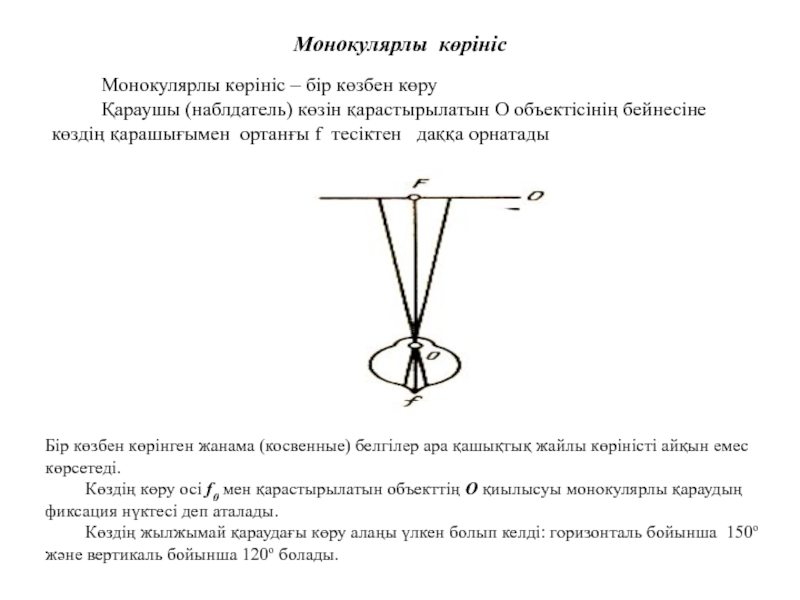

көзбен көру
Қараушы (наблдатель) көзін қарастырылатын

О объектісінің бейнесіне көздің қарашығымен ортанғы f тесіктен даққа орнатады

Бір көзбен көрінген жанама (косвенные) белгілер ара қашықтық жайлы көріністі айқын емес көрсетеді.
Көздің көру осі f0 мен қарастырылатын объекттің О қиылысуы монокулярлы қараудың фиксация нүктесі деп аталады.
Көздің жылжымай қараудағы көру алаңы үлкен болып келді: горизонталь бойынша 150о және вертикаль бойынша 120о болады.

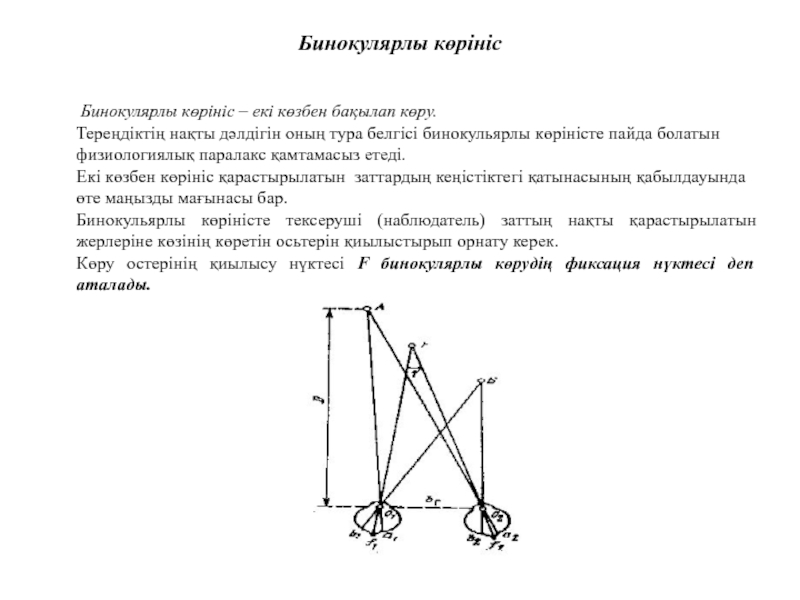

көзбен бақылап көру.
Тереңдіктің нақты дәлдігін оның тура белгісі бинокульярлы

көріністе пайда болатын физиологиялық паралакс қамтамасыз етеді.
Екі көзбен көрініс қарастырылатын заттардың кеңістіктегі қатынасының қабылдауында өте маңызды мағынасы бар.
Бинокульярлы көріністе тексеруші (наблюдатель) заттың нақты қарастырылатын жерлеріне көзінің көретін осьтерін қиылыстырып орнату керек.
Көру остерінің қиылысу нүктесі F бинокулярлы көрудің фиксация нүктесі деп аталады.

кеңістік бейнесін алу қасиеті;
Тереңдік бағасы, яғни қарастырылатын объекттің алыстық қасиеті.
Бинокульярлы

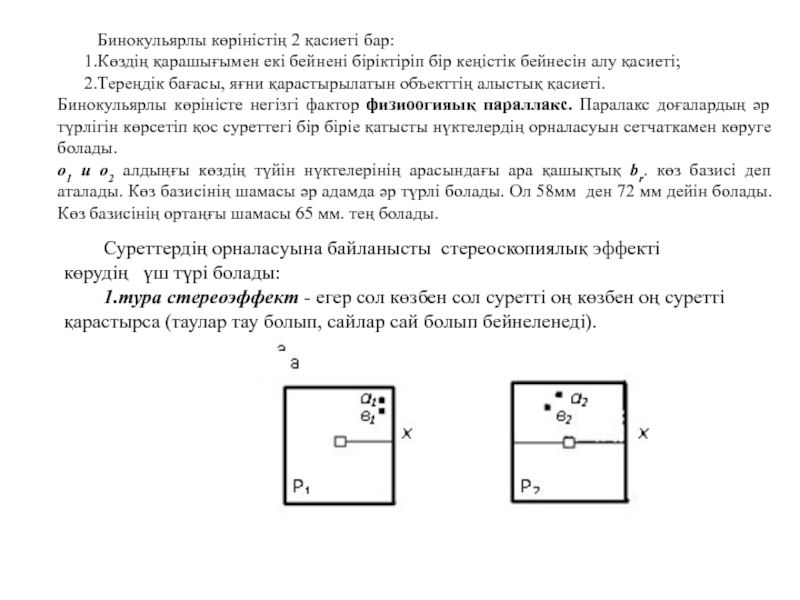

көріністе негізгі фактор физиоогияық параллакс. Паралакс доғалардың әр түрлігін көрсетіп қос суреттегі бір біріе қатысты нүктелердің орналасуын сетчаткамен көруге болады.
о1 и о2 алдыңғы көздің түйін нүктелерінің арасындағы ара қашықтық br. көз базисі деп аталады. Көз базисінің шамасы әр адамда әр түрлі болады. Ол 58мм ден 72 мм дейін болады. Көз базисінің ортаңғы шамасы 65 мм. тең болады.

Суреттердің орналасуына байланысты стереоскопиялық эффекті көрудің үш түрі болады:
1.тура стереоэффект - егер сол көзбен сол суретті оң көзбен оң суретті қарастырса (таулар тау болып, сайлар сай болып бейнеленеді).

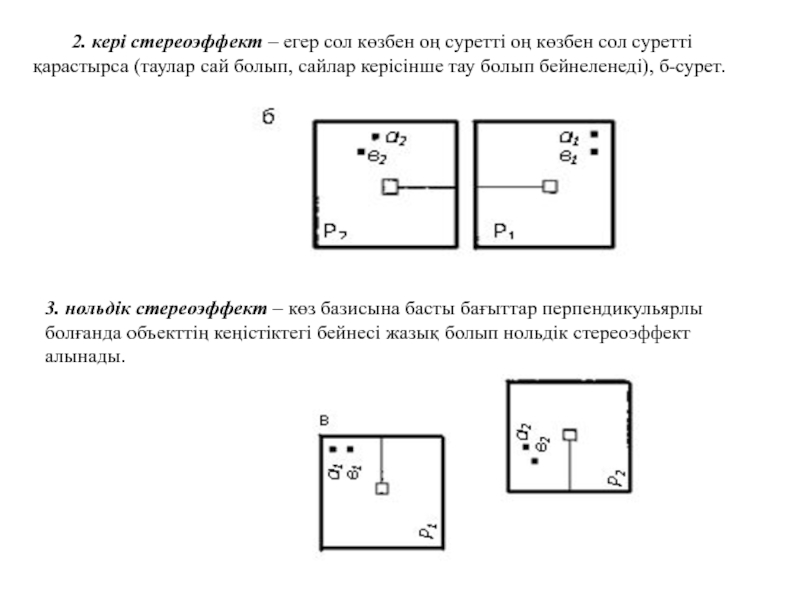

көзбен сол суретті қарастырса (таулар сай болып, сайлар керісінше тау

болып бейнеленеді), б-сурет.

3. нольдік стереоэффект – көз базисына басты бағыттар перпендикульярлы болғанда объекттің кеңістіктегі бейнесі жазық болып нольдік стереоэффект алынады.

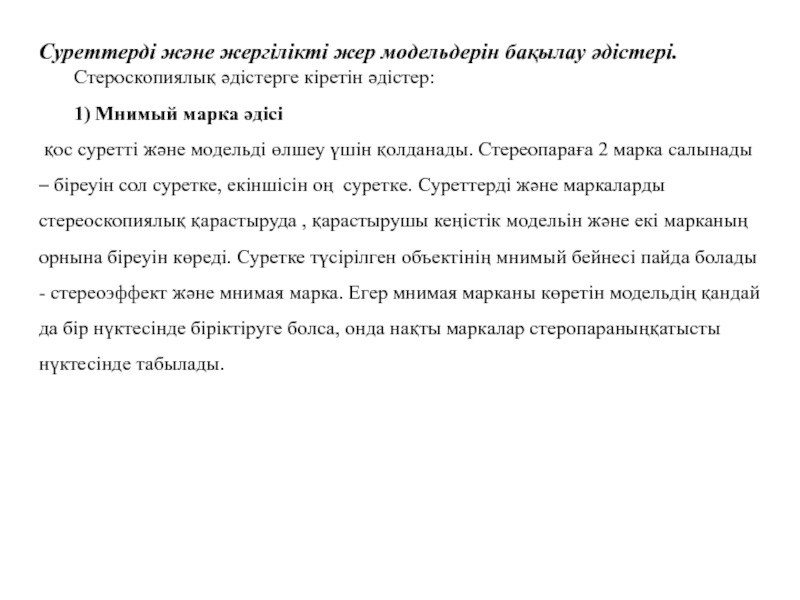

Стероскопиялық әдістерге кіретін әдістер:
1) Мнимый марка

әдісі
қос суретті және модельді өлшеу үшін қолданады. Стереопараға 2 марка салынады – біреуін сол суретке, екіншісін оң суретке. Суреттерді және маркаларды стереоскопиялық қарастыруда , қарастырушы кеңістік модельін және екі марканың орнына біреуін көреді. Суретке түсірілген объектінің мнимый бейнесі пайда болады - стереоэффект және мнимая марка. Егер мнимая марканы көретін модельдің қандай да бір нүктесінде біріктіруге болса, онда нақты маркалар стеропараныңқатысты нүктесінде табылады.

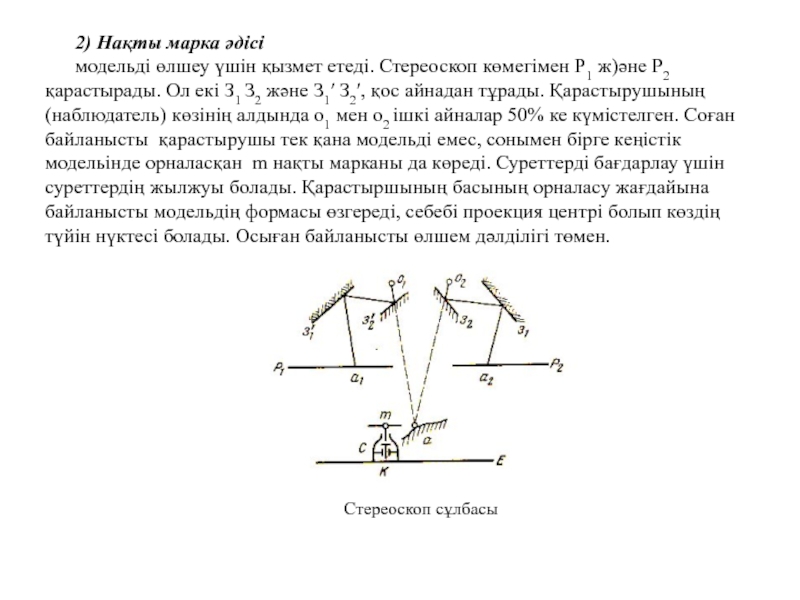

көмегімен P1 ж)әне P2 қарастырады. Ол екі З1 З2 және

З1 З2, қос айнадан тұрады. Қарастырушының (наблюдатель) көзінің алдында о1 мен о2 ішкі айналар 50% ке күмістелген. Соған байланысты қарастырушы тек қана модельді емес, сонымен бірге кеңістік модельінде орналасқан m нақты марканы да көреді. Суреттерді бағдарлау үшін суреттердің жылжуы болады. Қарастыршының басының орналасу жағдайына байланысты модельдің формасы өзгереді, себебі проекция центрі болып көздің түйін нүктесі болады. Осыған байланысты өлшем дәлділігі төмен.

Стереоскоп сұлбасы

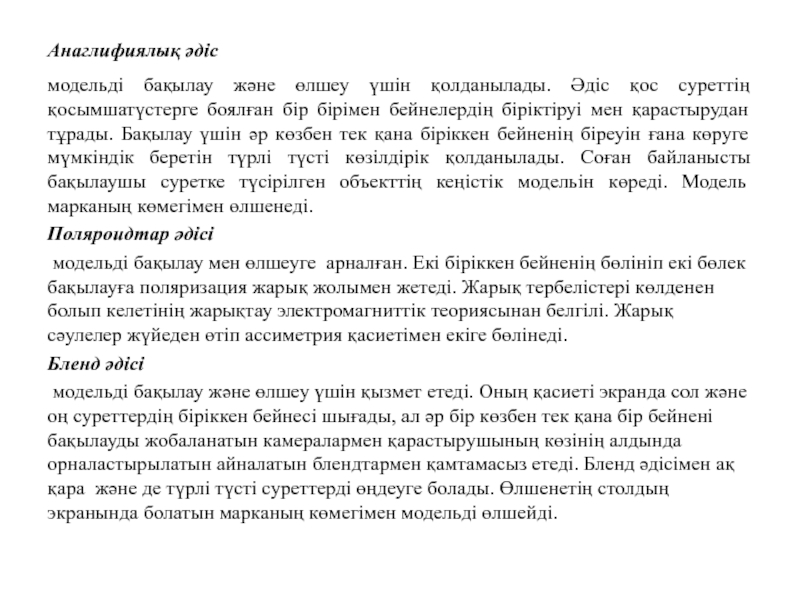

суреттің қосымшатүстерге боялған бір бірімен бейнелердің біріктіруі мен қарастырудан тұрады.

Бақылау үшін әр көзбен тек қана біріккен бейненің біреуін ғана көруге мүмкіндік беретін түрлі түсті көзілдірік қолданылады. Соған байланысты бақылаушы суретке түсірілген объекттің кеңістік модельін көреді. Модель марканың көмегімен өлшенеді.
Поляроидтар әдісі
модельді бақылау мен өлшеуге арналған. Екі біріккен бейненің бөлініп екі бөлек бақылауға поляризация жарық жолымен жетеді. Жарық тербелістері көлденен болып келетінің жарықтау электромагниттік теориясынан белгілі. Жарық сәулелер жүйеден өтіп ассиметрия қасиетімен екіге бөлінеді.
Бленд әдісі
модельді бақылау және өлшеу үшін қызмет етеді. Оның қасиеті экранда сол және оң суреттердің біріккен бейнесі шығады, ал әр бір көзбен тек қана бір бейнені бақылауды жобаланатын камералармен қарастырушының көзінің алдында орналастырылатын айналатын блендтармен қамтамасыз етеді. Бленд әдісімен ақ қара және де түрлі түсті суреттерді өңдеуге болады. Өлшенетің столдың экранында болатын марканың көмегімен модельді өлшейді.

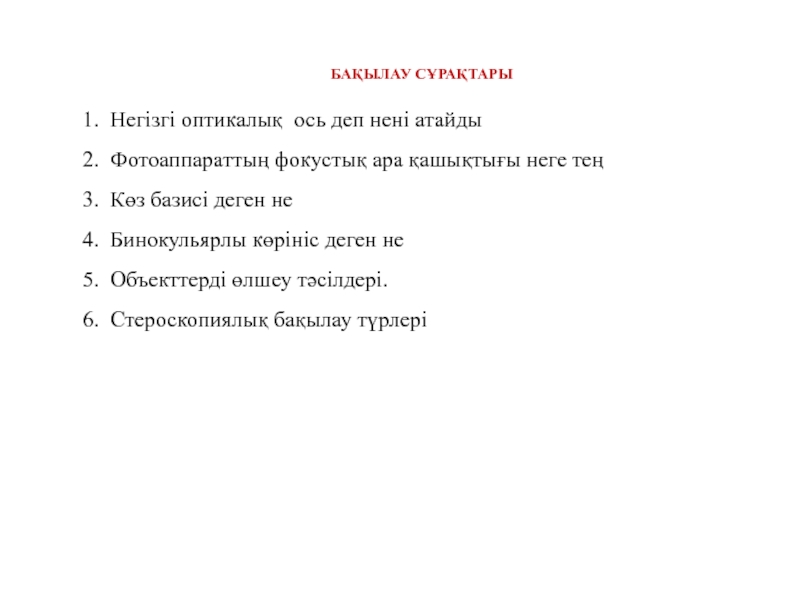

фокустық ара қашықтығы неге тең
3. Көз базисі деген не
4.

Бинокульярлы көрініс деген не
5. Объекттерді өлшеу тәсілдері.
6. Стероскопиялық бақылау түрлері
