Слайд 1Metal Cutting Technology 1.0 T 3.5
CoroPak 05.2
Выбор державки

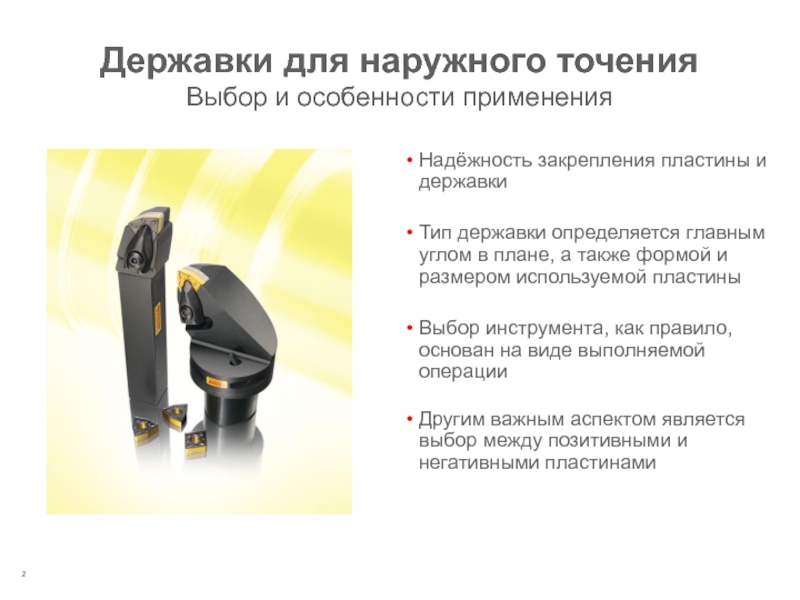

Слайд 2Державки для наружного точения Выбор и особенности применения
Надёжность закрепления пластины и

державки

Тип державки определяется главным углом в плане, а также формой

и размером используемой пластины

Выбор инструмента, как правило, основан на виде выполняемой операции
Другим важным аспектом является выбор между позитивными и негативными пластинами

Державки для наружного точения Выбор и особенности примененияНадёжность закрепления пластины и державкиТип державки определяется главным углом в

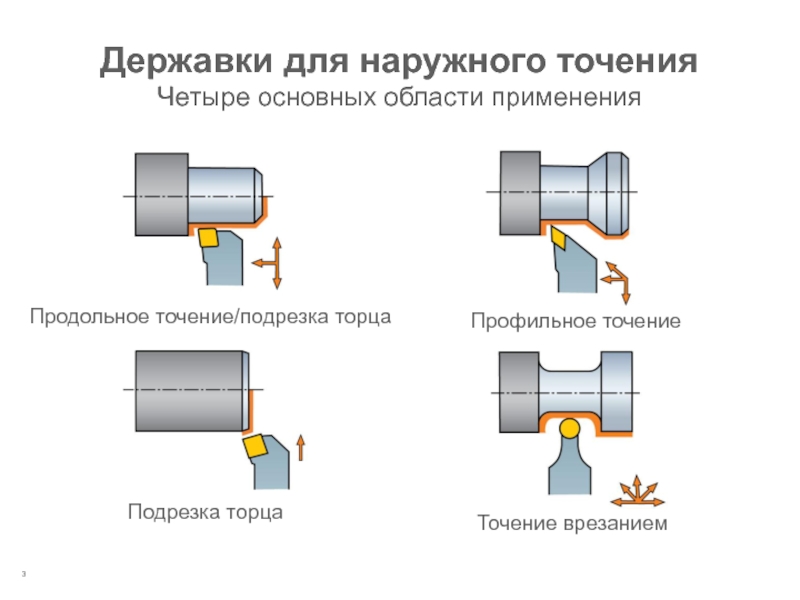

Слайд 3Продольное точение/подрезка торца
Профильное точение
Подрезка торца
Точение врезанием
Державки для наружного точения Четыре

основных области применения

Продольное точение/подрезка торцаПрофильное точениеПодрезка торцаТочение врезаниемДержавки для наружного точения Четыре основных области применения

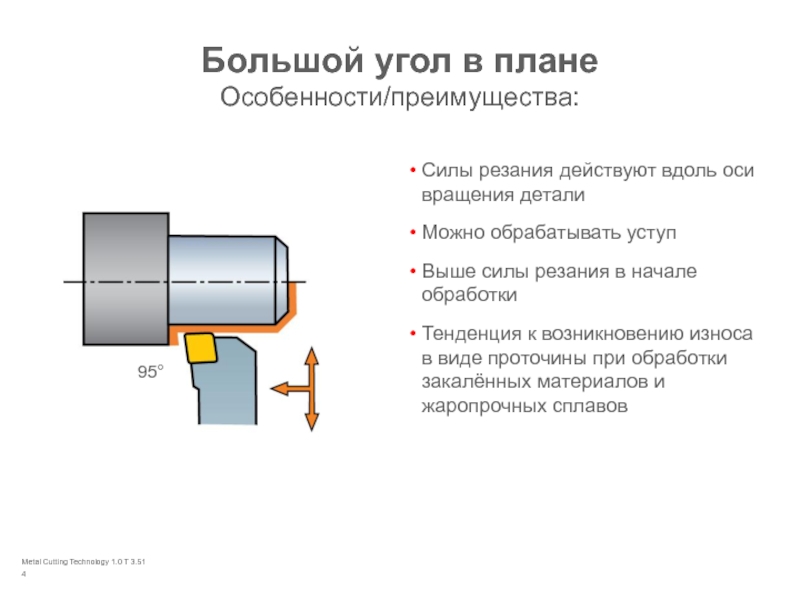

Слайд 4Metal Cutting Technology 1.0 T 3.51
Большой угол в плане Особенности/преимущества:
Силы

резания действуют вдоль оси вращения детали
Можно обрабатывать уступ
Выше силы резания

в начале обработки
Тенденция к возникновению износа в виде проточины при обработки закалённых материалов и жаропрочных сплавов

95°

Metal Cutting Technology 1.0 T 3.51Большой угол в плане Особенности/преимущества: Силы резания действуют вдоль оси вращения

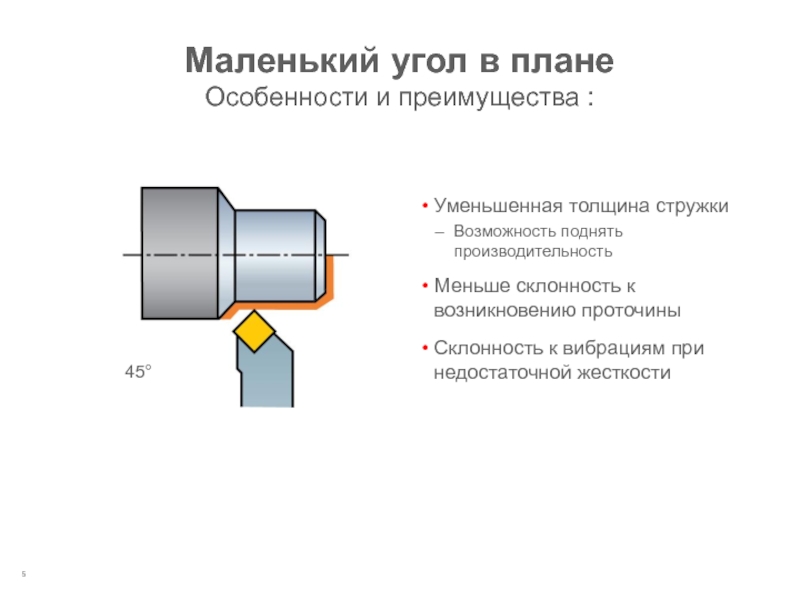

Слайд 5Маленький угол в плане Особенности и преимущества :
Уменьшенная толщина стружки
Возможность

поднять производительность
Меньше склонность к возникновению проточины
Склонность к вибрациям при недостаточной

жесткости

45°

Маленький угол в плане Особенности и преимущества : Уменьшенная толщина стружкиВозможность поднять производительностьМеньше склонность к возникновению

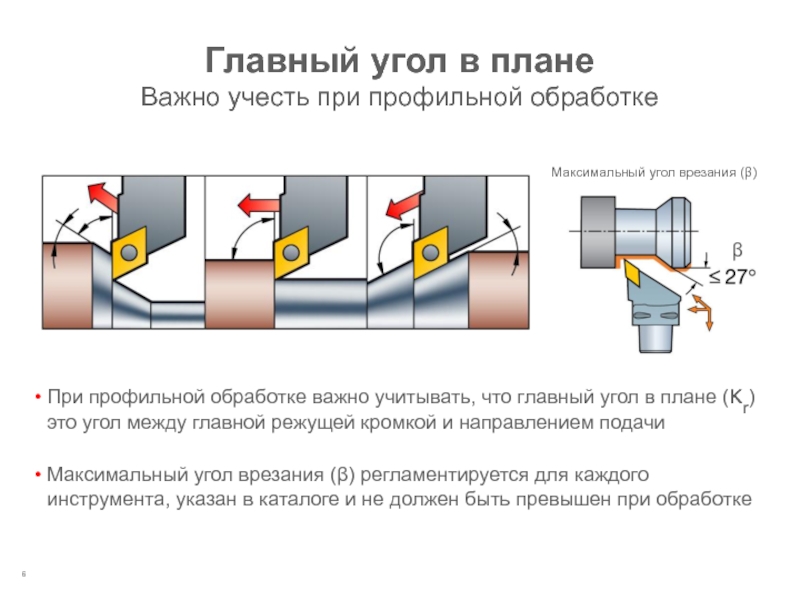

Слайд 6Главный угол в плане Важно учесть при профильной обработке
При профильной обработке

важно учитывать, что главный угол в плане (r) это угол

между главной режущей кромкой и направлением подачи
Максимальный угол врезания (β) регламентируется для каждого инструмента, указан в каталоге и не должен быть превышен при обработке

Максимальный угол врезания (β)

Главный угол в плане Важно учесть при профильной обработкеПри профильной обработке важно учитывать, что главный угол в

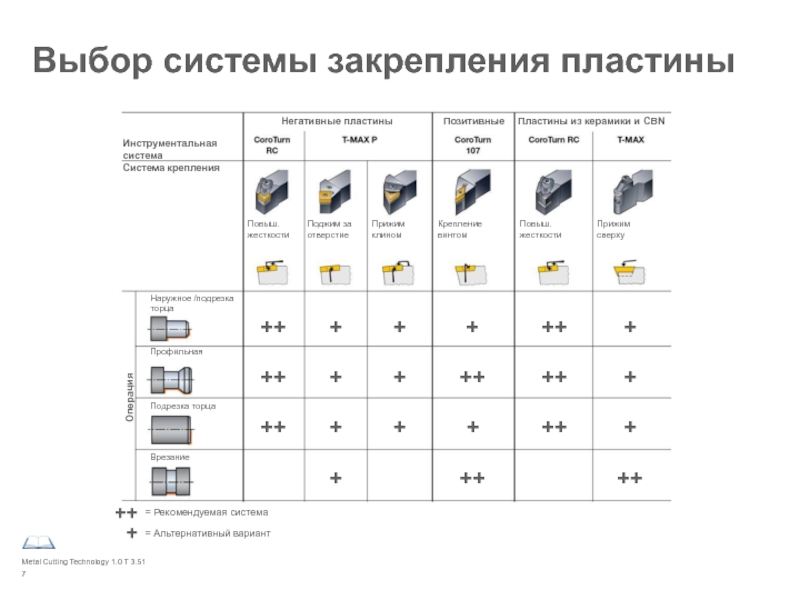

Слайд 7Metal Cutting Technology 1.0 T 3.51
Выбор системы закрепления пластины
Повыш. жесткости
Поджим

за отверстие
Прижим клином
Крепление винтом
Повыш. жесткости
Прижим сверху
Негативные пластины
Позитивные
Пластины из керамики и

CBN

= Рекомендуемая система

= Альтернативный вариант

Инструментальная система

Система крепления

Metal Cutting Technology 1.0 T 3.51Выбор системы закрепления пластиныПовыш. жесткостиПоджим за отверстиеПрижим клиномКрепление винтомПовыш. жесткостиПрижим сверхуНегативные пластиныПозитивныеПластины

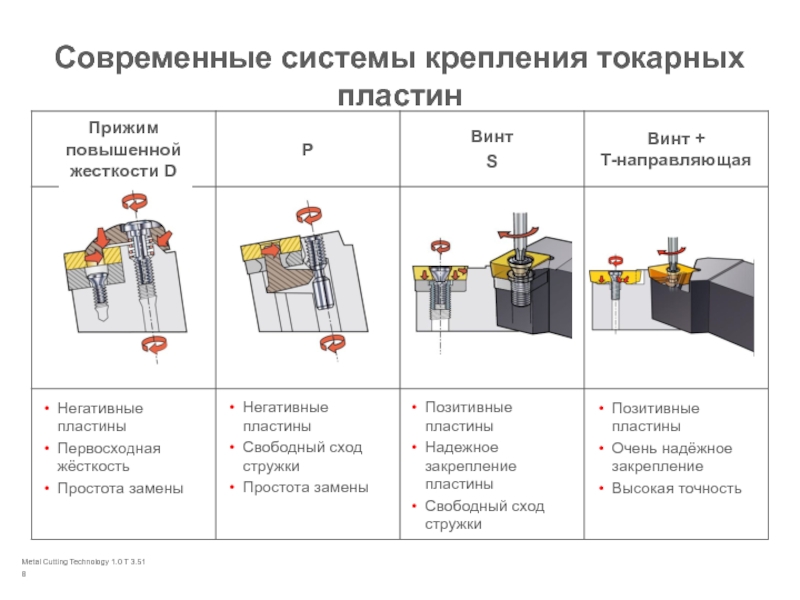

Слайд 8Metal Cutting Technology 1.0 T 3.51
Негативные пластины
Свободный сход стружки
Простота замены
Негативные

пластины
Первосходная жёсткость
Простота замены
Современные системы крепления токарных пластин
Позитивные пластины
Надежное закрепление пластины
Свободный

сход стружки

Позитивные пластины
Очень надёжное закрепление
Высокая точность

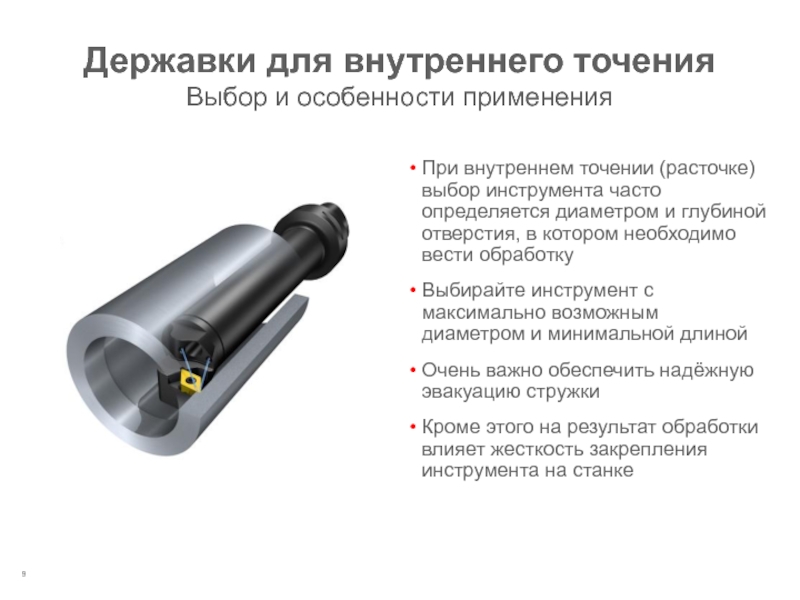

Слайд 9Державки для внутреннего точения Выбор и особенности применения
При внутреннем точении (расточке)

выбор инструмента часто определяется диаметром и глубиной отверстия, в котором

необходимо вести обработку
Выбирайте инструмент с максимально возможным диаметром и минимальной длиной
Очень важно обеспечить надёжную эвакуацию стружки
Кроме этого на результат обработки влияет жесткость закрепления инструмента на станке

Державки для внутреннего точения Выбор и особенности примененияПри внутреннем точении (расточке) выбор инструмента часто определяется диаметром и

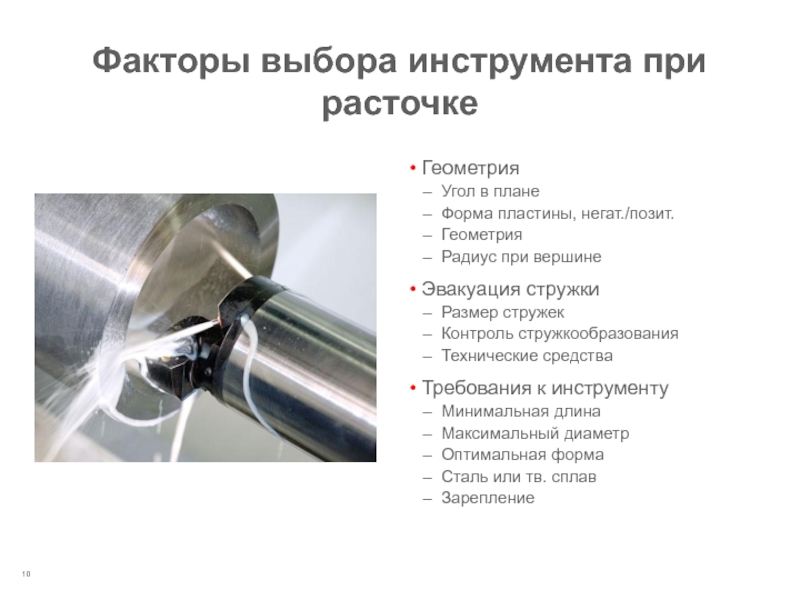

Слайд 10Факторы выбора инструмента при расточке
Геометрия
Угол в плане
Форма пластины, негат./позит.
Геометрия
Радиус при

вершине
Эвакуация стружки
Размер стружек
Контроль стружкообразования
Технические средства
Требования к инструменту
Минимальная длина
Максимальный диаметр
Оптимальная форма
Сталь

или тв. сплав
Зарепление

Факторы выбора инструмента при расточкеГеометрияУгол в планеФорма пластины, негат./позит.ГеометрияРадиус при вершинеЭвакуация стружкиРазмер стружекКонтроль стружкообразованияТехнические средстваТребования к инструментуМинимальная

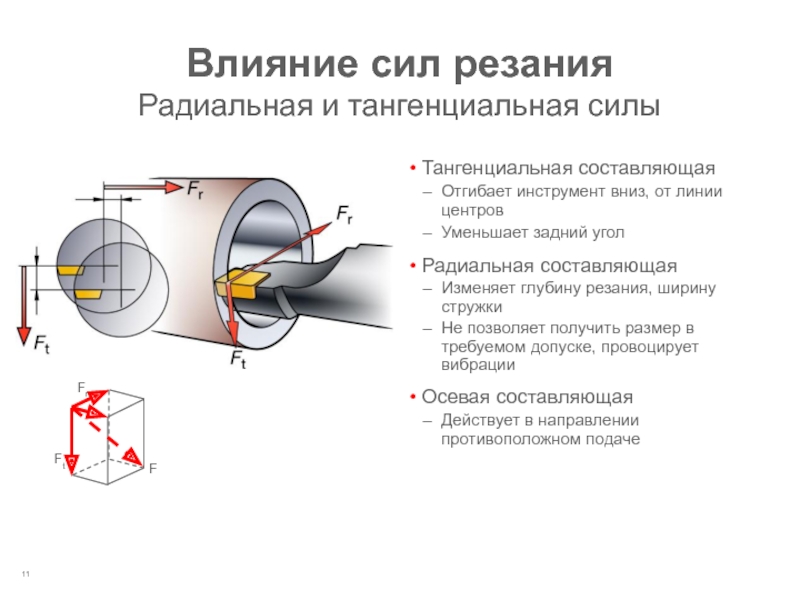

Слайд 11Влияние сил резания Радиальная и тангенциальная силы
Тангенциальная составляющая
Отгибает инструмент вниз,

от линии центров
Уменьшает задний угол
Радиальная составляющая
Изменяет глубину резания, ширину

стружки
Не позволяет получить размер в требуемом допуске, провоцирует вибрации
Осевая составляющая
Действует в направлении противоположном подаче

Влияние сил резания Радиальная и тангенциальная силыТангенциальная составляющаяОтгибает инструмент вниз, от линии центровУменьшает задний угол Радиальная

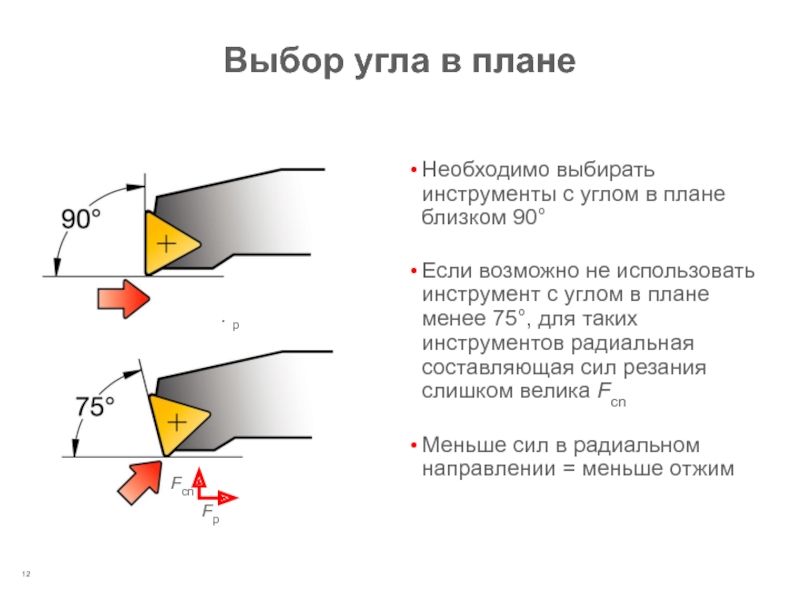

Слайд 12Выбор угла в плане
Необходимо выбирать инструменты с углом в плане

близком 90°
Если возможно не использовать инструмент с углом в плане

менее 75°, для таких инструментов радиальная составляющая сил резания слишком велика Fcn
Меньше сил в радиальном направлении = меньше отжим

Выбор угла в плане Необходимо выбирать инструменты с углом в плане близком 90° Если возможно не использовать

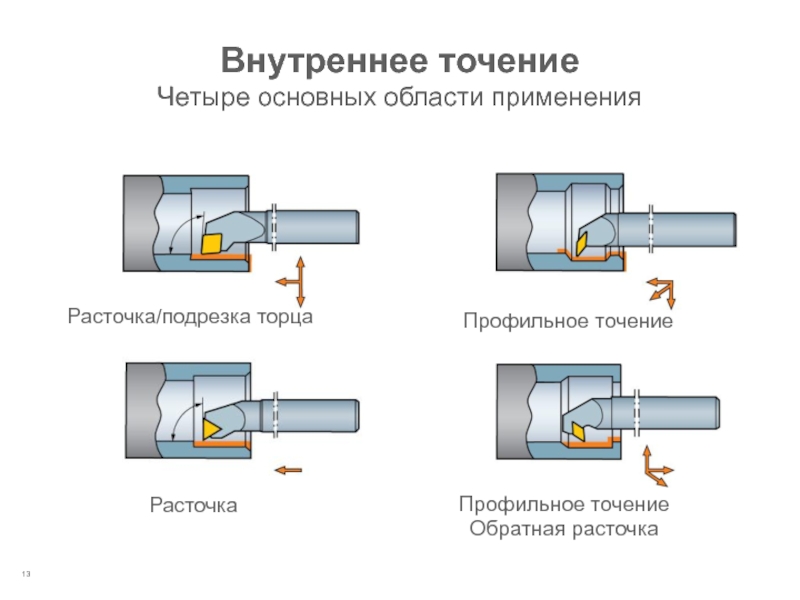

Слайд 13Расточка/подрезка торца
Профильное точение
Расточка
Профильное точение Обратная расточка
Внутреннее точение Четыре основных области применения

Расточка/подрезка торцаПрофильное точениеРасточкаПрофильное точение Обратная расточкаВнутреннее точение Четыре основных области применения

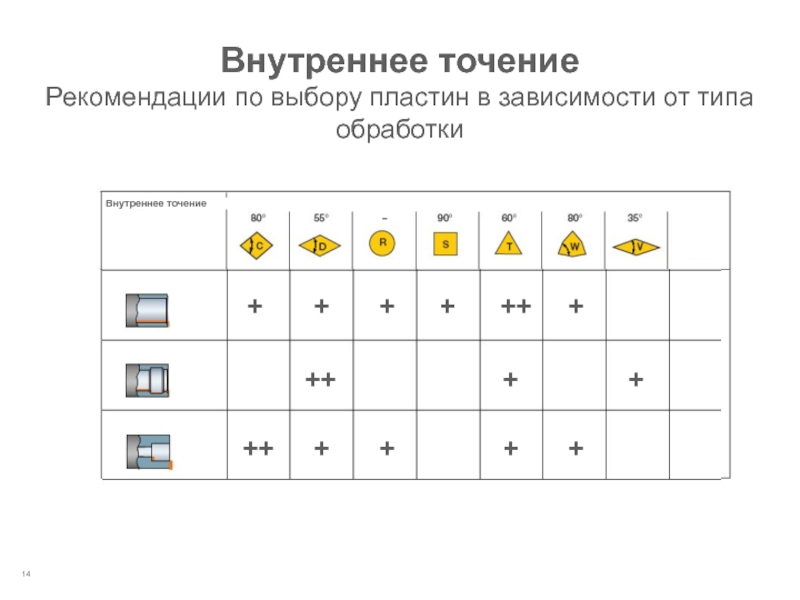

Слайд 14Внутреннее точение Рекомендации по выбору пластин в зависимости от типа обработки

Слайд 15Выбор формы пластины Позитивное исполнение обеспечивает меньший отжим и силы резания
Позитивное

исполнение позволяет снизить силы резания при обработке
Пластины с задним углом

7° это первый выбор при обработке отверстий от 6 мм
Пластины с задним углом 11° это первый выбор в случае работы с большим вылетом
Для большей экономической эффективности при работе с небольшим вылетом в стабильных условиях можно использовать негативные пластины

Позитивные односторонние 7°

Негативные 0°

Позитивные односторонние 11°

Выбор формы пластины Позитивное исполнение обеспечивает меньший отжим и силы резанияПозитивное исполнение позволяет снизить силы резания при

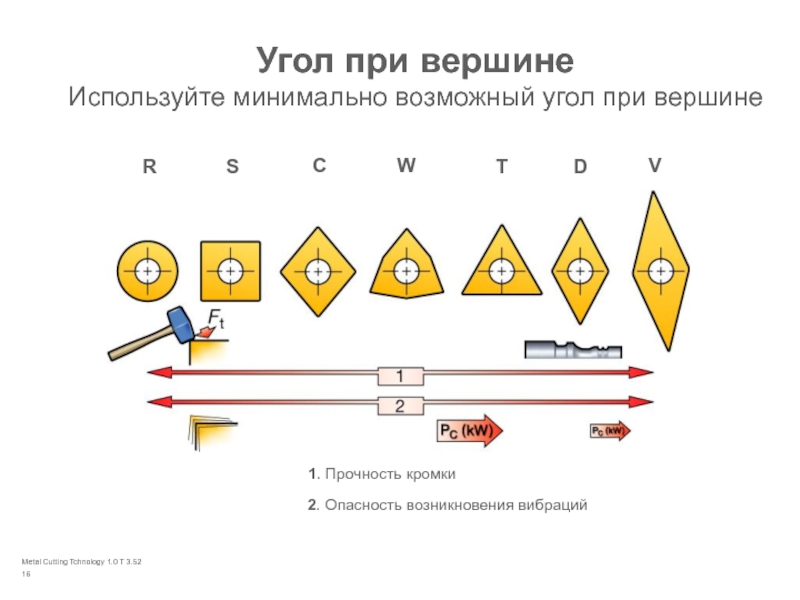

Слайд 16Metal Cutting Tchnology 1.0 T 3.52
Угол при вершине Используйте минимально возможный

угол при вершине
1. Прочность кромки
R
S
C
W
T
D
A
P
+
+
-
V
2. Опасность возникновения вибраций

Metal Cutting Tchnology 1.0 T 3.52Угол при вершине Используйте минимально возможный угол при вершине1. Прочность кромкиRSCWTDAP++-V2. Опасность

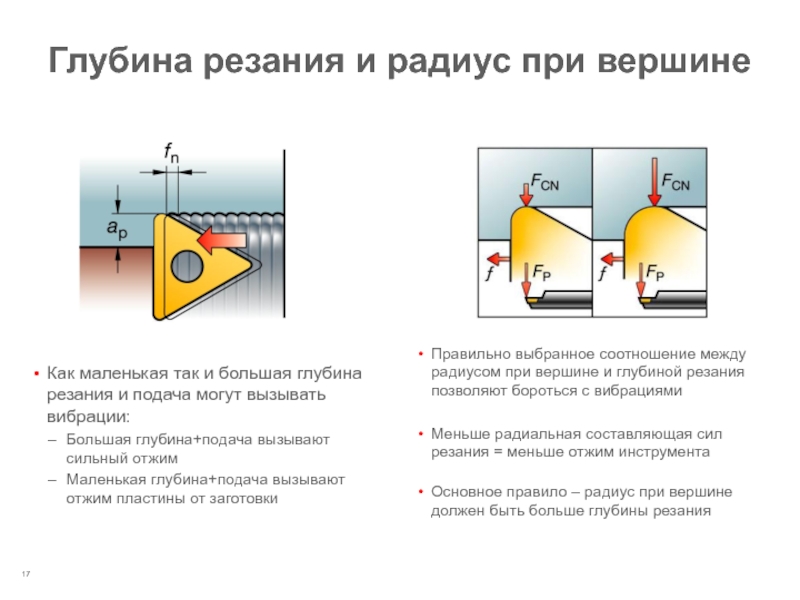

Слайд 17Глубина резания и радиус при вершине

Как маленькая так и большая

глубина резания и подача могут вызывать вибрации:
Большая глубина+подача вызывают сильный

отжим
Маленькая глубина+подача вызывают отжим пластины от заготовки

Правильно выбранное соотношение между радиусом при вершине и глубиной резания позволяют бороться с вибрациями

Меньше радиальная составляющая сил резания = меньше отжим инструмента
Основное правило – радиус при вершине должен быть больше глубины резания

Глубина резания и радиус при вершине Как маленькая так и большая глубина резания и подача могут вызывать

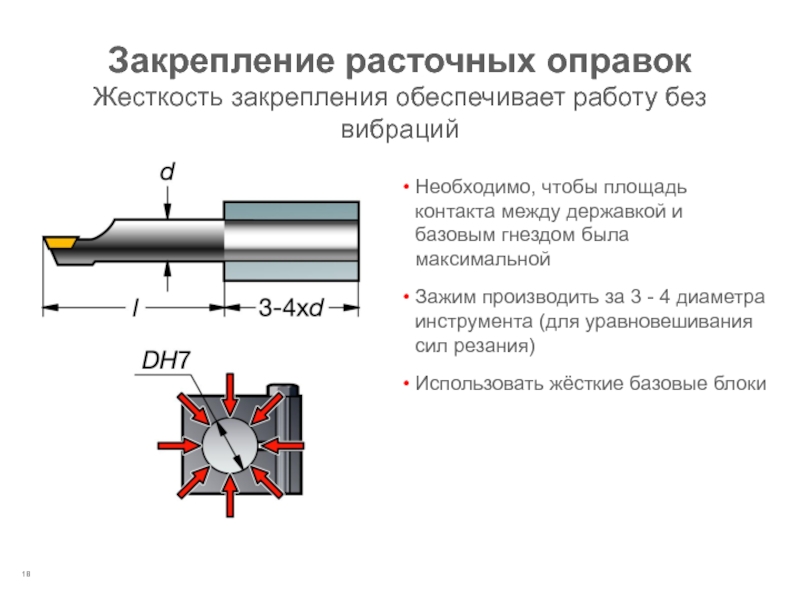

Слайд 18Закрепление расточных оправок Жесткость закрепления обеспечивает работу без вибраций
Необходимо, чтобы

площадь контакта между державкой и базовым гнездом была максимальной
Зажим производить

за 3 - 4 диаметра инструмента (для уравновешивания сил резания)
Использовать жёсткие базовые блоки

Закрепление расточных оправок Жесткость закрепления обеспечивает работу без вибраций Необходимо, чтобы площадь контакта между державкой и

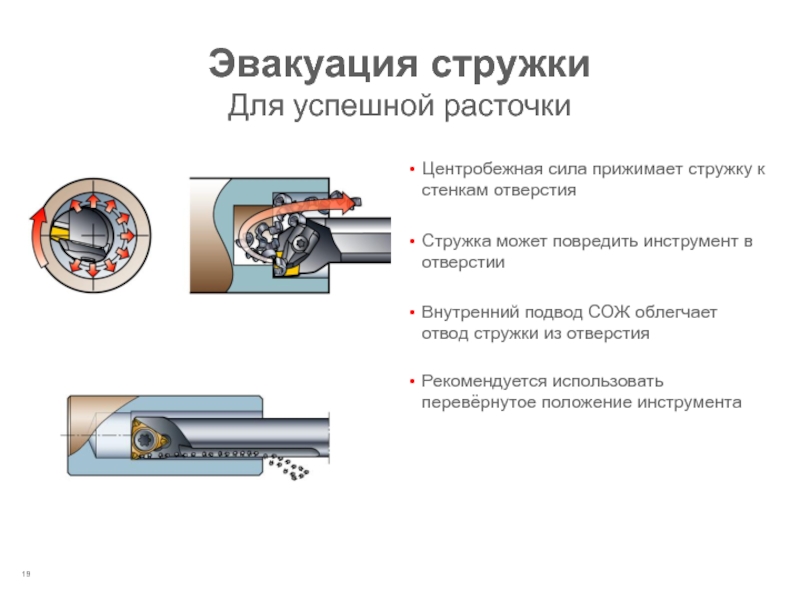

Слайд 19Эвакуация стружки Для успешной расточки
Центробежная сила прижимает стружку к стенкам

отверстия

Стружка может повредить инструмент в отверстии

Внутренний подвод СОЖ облегчает отвод

стружки из отверстия
Рекомендуется использовать перевёрнутое положение инструмента

Эвакуация стружки Для успешной расточкиЦентробежная сила прижимает стружку к стенкам отверстияСтружка может повредить инструмент в отверстииВнутренний

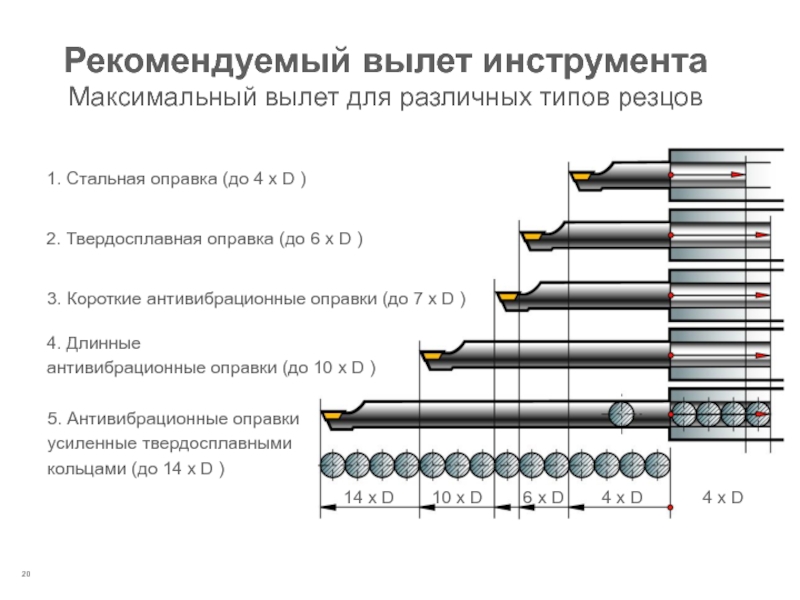

Слайд 20Рекомендуемый вылет инструмента Максимальный вылет для различных типов резцов
1. Стальная оправка

(до 4 x D )
2. Твердосплавная оправка (до 6 x

D )

3. Короткие антивибрационные оправки (до 7 x D )

4. Длинные
антивибрационные оправки (до 10 x D )

5. Антивибрационные оправки
усиленные твердосплавными
кольцами (до 14 x D )

4 x D

6 x D

10 x D

14 x D

Рекомендуемый вылет инструмента Максимальный вылет для различных типов резцов1. Стальная оправка (до 4 x D )2. Твердосплавная

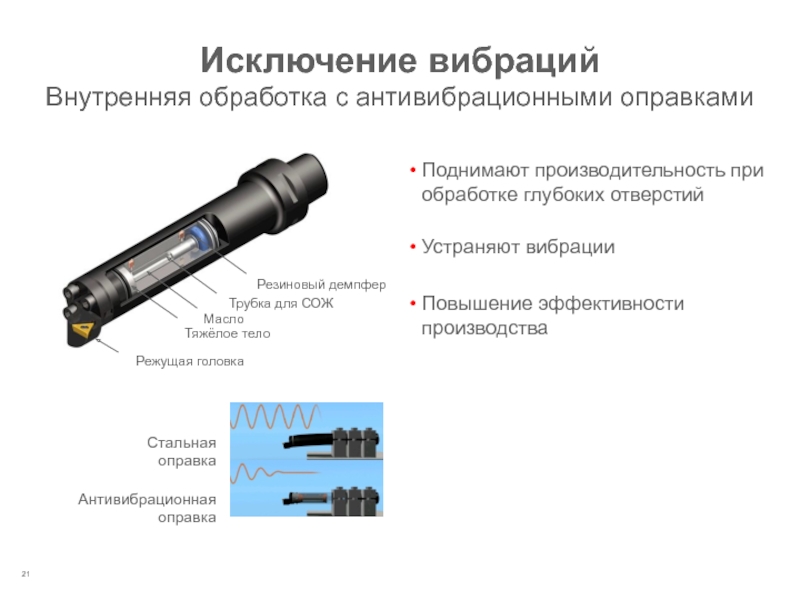

Слайд 21Исключение вибраций Внутренняя обработка с антивибрационными оправками
Поднимают производительность при обработке

глубоких отверстий
Устраняют вибрации

Повышение эффективности производства

Тяжёлое тело
Масло
Трубка для СОЖ
Резиновый демпфер
Режущая головка
Стальная

оправка

Антивибрационная оправка

Скачать презентацию

Разделы презентаций

Metal Cutting Technology 1.0 T 3.5 1 CoroPak 05.2 Выбор державки

Содержание

Слайды и текст этой презентации

Слайд 1Metal Cutting Technology 1.0 T 3.5CoroPak 05.2Выбор державки

Слайд 2Державки для наружного точения Выбор и особенности примененияНадёжность закрепления пластины и

державкиТип державки определяется главным углом в плане, а также формой

Слайд 3Продольное точение/подрезка торцаПрофильное точениеПодрезка торцаТочение врезаниемДержавки для наружного точения Четыре

основных области применения

Слайд 4Metal Cutting Technology 1.0 T 3.51Большой угол в плане Особенности/преимущества: Силы

резания действуют вдоль оси вращения деталиМожно обрабатывать уступВыше силы резания

Слайд 5Маленький угол в плане Особенности и преимущества : Уменьшенная толщина стружкиВозможность

поднять производительностьМеньше склонность к возникновению проточиныСклонность к вибрациям при недостаточной

Слайд 6Главный угол в плане Важно учесть при профильной обработкеПри профильной обработке

важно учитывать, что главный угол в плане (r) это угол

Слайд 7Metal Cutting Technology 1.0 T 3.51Выбор системы закрепления пластиныПовыш. жесткостиПоджим

за отверстиеПрижим клиномКрепление винтомПовыш. жесткостиПрижим сверхуНегативные пластиныПозитивныеПластины из керамики и

Слайд 8Metal Cutting Technology 1.0 T 3.51Негативные пластиныСвободный сход стружкиПростота заменыНегативные

пластиныПервосходная жёсткостьПростота заменыСовременные системы крепления токарных пластинПозитивные пластиныНадежное закрепление пластиныСвободный

Слайд 9Державки для внутреннего точения Выбор и особенности примененияПри внутреннем точении (расточке)

выбор инструмента часто определяется диаметром и глубиной отверстия, в котором

Слайд 10Факторы выбора инструмента при расточкеГеометрияУгол в планеФорма пластины, негат./позит.ГеометрияРадиус при

Слайд 11Влияние сил резания Радиальная и тангенциальная силыТангенциальная составляющаяОтгибает инструмент вниз,

от линии центровУменьшает задний угол Радиальная составляющаяИзменяет глубину резания, ширину

Слайд 12Выбор угла в плане Необходимо выбирать инструменты с углом в плане

близком 90° Если возможно не использовать инструмент с углом в плане

Слайд 13Расточка/подрезка торцаПрофильное точениеРасточкаПрофильное точение Обратная расточкаВнутреннее точение Четыре основных области применения

Слайд 14Внутреннее точение Рекомендации по выбору пластин в зависимости от типа обработки

Слайд 15Выбор формы пластины Позитивное исполнение обеспечивает меньший отжим и силы резанияПозитивное

исполнение позволяет снизить силы резания при обработкеПластины с задним углом

Слайд 16Metal Cutting Tchnology 1.0 T 3.52Угол при вершине Используйте минимально возможный

угол при вершине1. Прочность кромкиRSCWTDAP++-V2. Опасность возникновения вибраций

Слайд 17Глубина резания и радиус при вершине Как маленькая так и большая

глубина резания и подача могут вызывать вибрации:Большая глубина+подача вызывают сильный

Слайд 18Закрепление расточных оправок Жесткость закрепления обеспечивает работу без вибраций Необходимо, чтобы

площадь контакта между державкой и базовым гнездом была максимальнойЗажим производить

Слайд 19Эвакуация стружки Для успешной расточкиЦентробежная сила прижимает стружку к стенкам

отверстияСтружка может повредить инструмент в отверстииВнутренний подвод СОЖ облегчает отвод

Слайд 20Рекомендуемый вылет инструмента Максимальный вылет для различных типов резцов1. Стальная оправка

(до 4 x D )2. Твердосплавная оправка (до 6 x

Слайд 21Исключение вибраций Внутренняя обработка с антивибрационными оправками Поднимают производительность при обработке

глубоких отверстий Устраняют вибрацииПовышение эффективности производстваТяжёлое телоМаслоТрубка для СОЖРезиновый демпферРежущая головкаСтальная

Похожие презентации

Обратная связь

Что такое TheSlide.ru?
