Слайд 1Металлические конструкции, включая сварку Часть 1 Элементы и соединения
Ауд. 6-313
Федеральное государственное

бюджетное образовательное учреждение высшего образования «Уфимский государственный нефтяной технический университет»

Архитектурно-строительный

институт
Кафедра Строительные конструкции

Порываев Илья Аркадьевич – к.т.н., доцент

Металлические конструкции, включая сварку Часть 1 Элементы и соединенияАуд. 6-313Федеральное государственное бюджетное образовательное учреждение высшего образования «Уфимский

Слайд 2Лекция 5 Болтовые соединения. Общие сведения, классификация. Основы расчета

Общие сведения

и классификация болтовых соединений металлических конструкций

Работа и расчет болтовых соединений

Основы

конструирования болтовых соединений

Лекция 5 Болтовые соединения. Общие сведения, классификация. Основы расчетаОбщие сведения и классификация болтовых соединений металлических конструкцийРабота и

Слайд 3Общие сведения и классификация болтовых соединений металлических конструкций

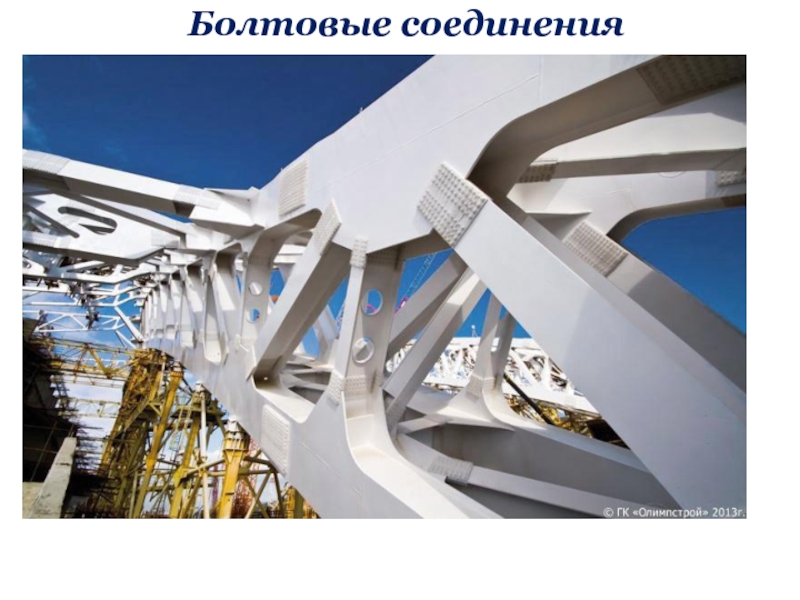

Слайд 4Болтовые соединения

Слайд 5Болтовые соединения

Слайд 6Болтовые соединения

Слайд 7Болтовые соединения

Слайд 8Болты в строительных конструкциях
Обычной прочности
Высокопрочные
Самонарезающие
Фундаментные
(анкерные)

Слайд 9Болты в строительных конструкциях

Слайд 10Класс точности болта
А
Повышенной точности
В
Нормальной точности
С
Грубой точности
Определяет допуск на отклонение диаметра

болта от номинала
Устанавливают в отверстия диаметр которых на 2-3 мм

больше номинального диаметра болта

Максимальное отклонение
0,3 мм

Класс точности болтаАПовышенной точностиВНормальной точностиСГрубой точностиОпределяет допуск на отклонение диаметра болта от номиналаУстанавливают в отверстия диаметр которых

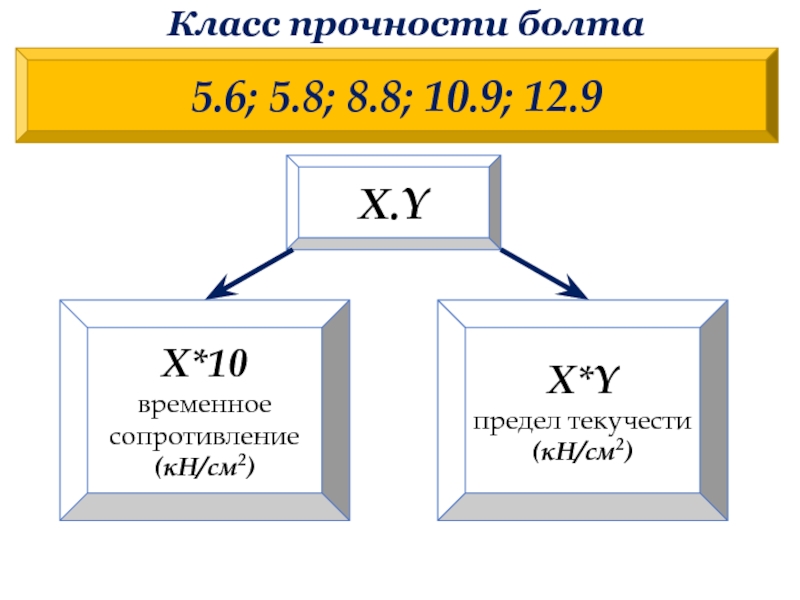

Слайд 11Класс прочности болта
X.Y
5.6; 5.8; 8.8; 10.9; 12.9
X10 временное сопротивление
(кН/см2)
XY
предел

текучести
(кН/см2)

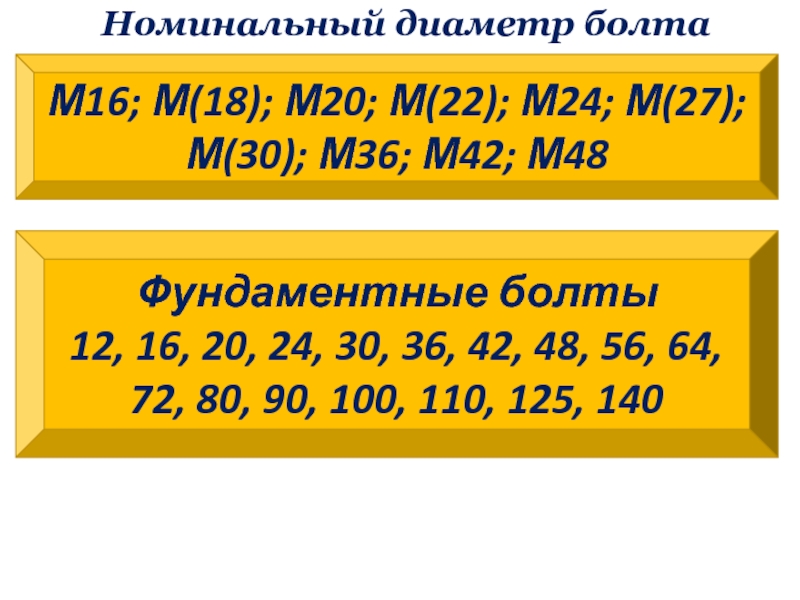

Слайд 12Номинальный диаметр болта
М16; М(18); М20; М(22); М24; М(27); М(30); М36;

М42; М48
Фундаментные болты
12, 16, 20, 24, 30, 36, 42, 48,

56, 64, 72, 80, 90, 100, 110, 125, 140

Номинальный диаметр болтаМ16; М(18); М20; М(22); М24; М(27); М(30); М36; М42; М48Фундаментные болты12, 16, 20, 24, 30,

Слайд 13Классификация болтовых соединений
По количеству болтов
По способу передачи усилия
Одноболтовые
Многоболтовые
Несдвигоустойчивые (срезные)
Сдвигоустойчивые (фрикционные)
Фрикционно-срезные

Классификация болтовых соединенийПо количеству болтовПо способу передачи усилияОдноболтовыеМногоболтовыеНесдвигоустойчивые (срезные)Сдвигоустойчивые (фрикционные)Фрикционно-срезные

Слайд 14Работа и расчет болтовых соединений

Слайд 15Работа болтового соединения
Сдвиг
Растяжение

Слайд 16I – болты грубой и нормальной точности
II – болты повышенной

точности
III – высокопрочные болты
1 – силы трения между соединяемыми элементами

не преодолены, сдвига не происходит, упругая работа
2 – силы трения преодолены, сдвиг всего соединения на величину зазора между поверхностями отверстия и стержнем болта
3 – усилие передается давлением поверхности отверстия на стержень болта. Стержень болта и края отверстия обминаются.

Болт растягивается и изгибается
4 – упругопластическая работа, разрушение соединения в результате
Среза болта;
Смятия или выкола одного из соединяемых элементов

I – болты грубой и нормальной точностиII – болты повышенной точностиIII – высокопрочные болты1 – силы трения

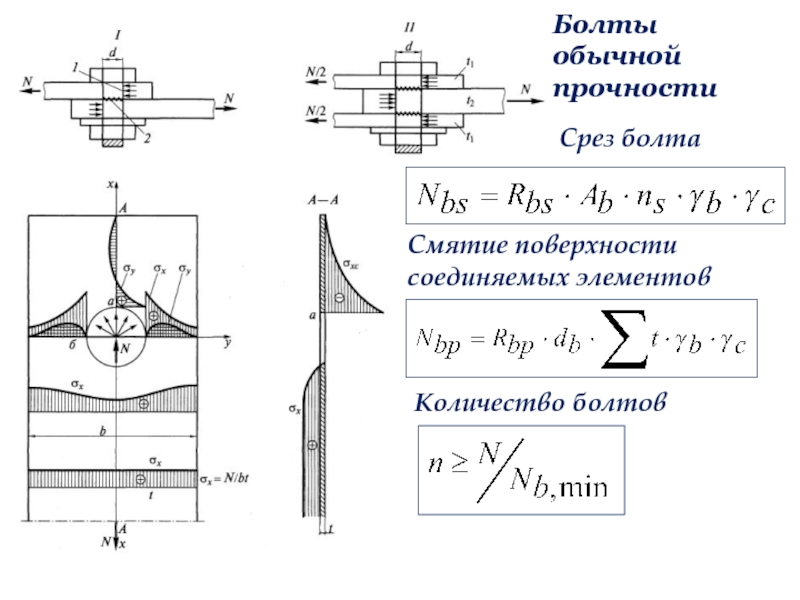

Слайд 17Болты обычной прочности
Срез болта
Смятие поверхности соединяемых элементов
Количество болтов

Слайд 18Болты обычной прочности
Растяжение болта
При расчете элементов учитывают ослабление сечения отверстиями

Слайд 19Высокопрочные болты (фрикционные соединения)
Во фрикционных соединениях усилие передается за счет

сил трения, которые возникают между соприкасающимися поверхностями соединяемых элементов. При

этом выполняют:
Контроль натяжения болта (по моменту закручивания; по углу поворота гайки)
Предварительную подготовку поверхностей соединяемых элементов (обработку различными способами – очистка стальными щетками, дробеметный способ, газопламенный и т.д.)

Высокопрочные болты (фрикционные соединения)Во фрикционных соединениях усилие передается за счет сил трения, которые возникают между соприкасающимися поверхностями

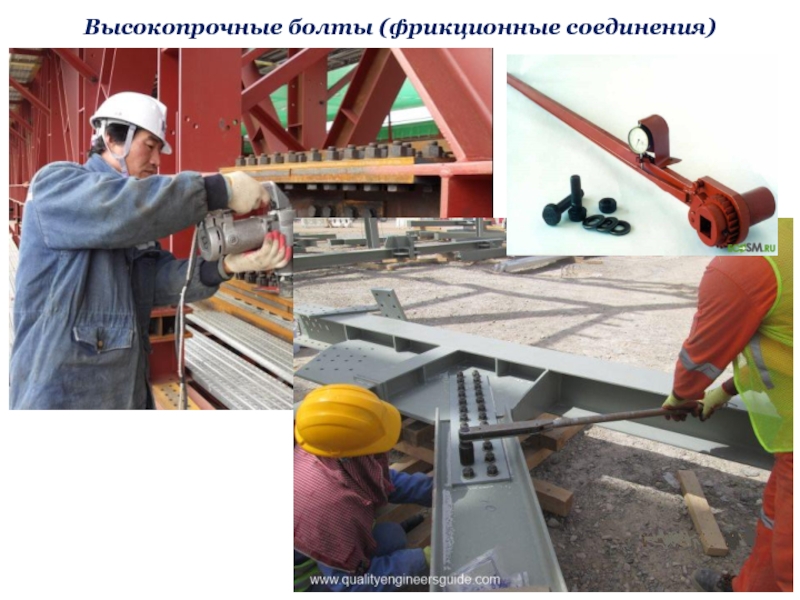

Слайд 20Высокопрочные болты (фрикционные соединения)

Слайд 21Высокопрочные болты (фрикционные соединения)
Усилие, которое может быть воспринято каждой плоскостью

трения элементов, стянутых одним болтом
Требуемое количество болтов

Высокопрочные болты (фрикционные соединения)Усилие, которое может быть воспринято каждой плоскостью трения элементов, стянутых одним болтомТребуемое количество болтов

Слайд 22Оcновы конструирования болтовых соединений

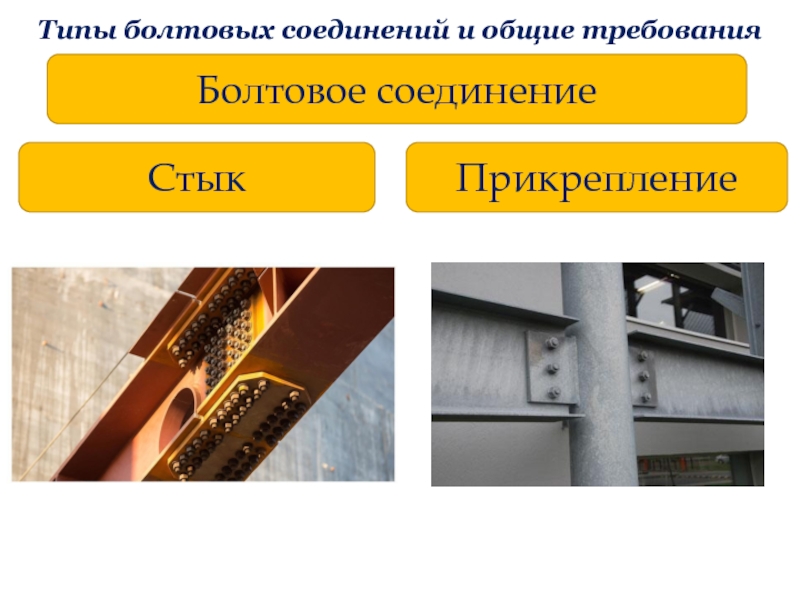

Слайд 23Типы болтовых соединений и общие требования
Болтовое соединение
Стык
Прикрепление

Слайд 24Типы болтовых соединений и общие требования
Симметричность соединения
Болты одного диаметра в

пределах одного конструктивного элемента
Минимальное число диаметров в пределах проекта
Наиболее применимы

в обычных конструкциях d = 20…24 мм, в тяжелых конструкциях d = 24…30 мм

Типы болтовых соединений и общие требованияСимметричность соединенияБолты одного диаметра в пределах одного конструктивного элементаМинимальное число диаметров в

Слайд 25Типы болтовых соединений и общие требования

Слайд 26Размещение болтов в соединении
Наилучшая передача усилия с одного элемента на

другой кратчайшим путем при одновременном обеспечении удобства выполнения соединения
В стыках

и узлах прикрепления болты располагают на минимальных расстояниях

В малонагруженных соединениях (конструктивных) на максимальных расстояниях

СП 16.13330.2017

Таблица 40

Размещение болтов в соединенииНаилучшая передача усилия с одного элемента на другой кратчайшим путем при одновременном обеспечении удобства

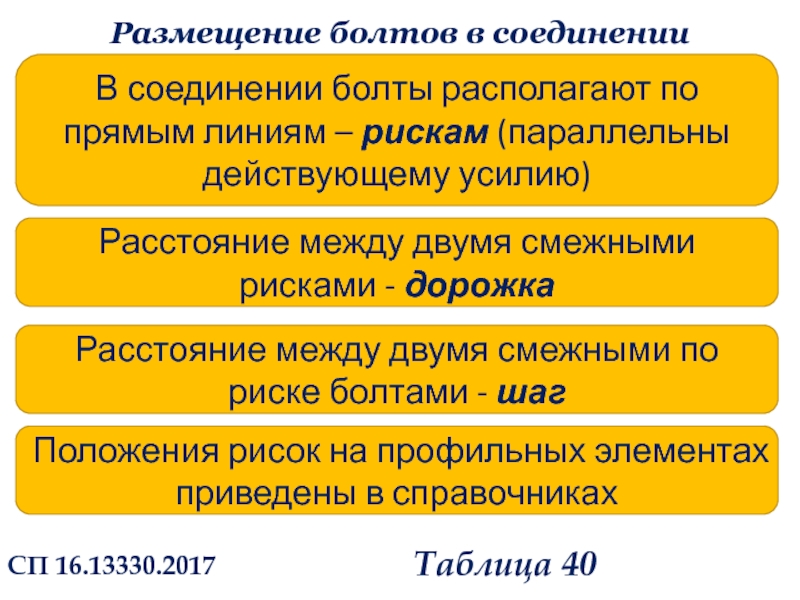

Слайд 27Размещение болтов в соединении
В соединении болты располагают по прямым линиям

– рискам (параллельны действующему усилию)
Расстояние между двумя смежными рисками -

дорожка

Расстояние между двумя смежными по риске болтами - шаг

Положения рисок на профильных элементах приведены в справочниках

СП 16.13330.2017

Таблица 40

Размещение болтов в соединенииВ соединении болты располагают по прямым линиям – рискам (параллельны действующему усилию)Расстояние между двумя

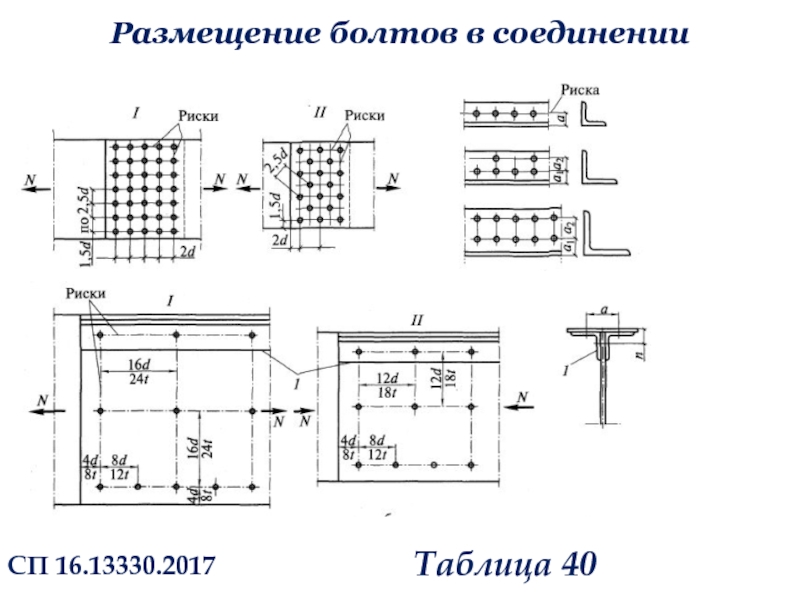

Слайд 28Размещение болтов в соединении
СП 16.13330.2017
Таблица 40
