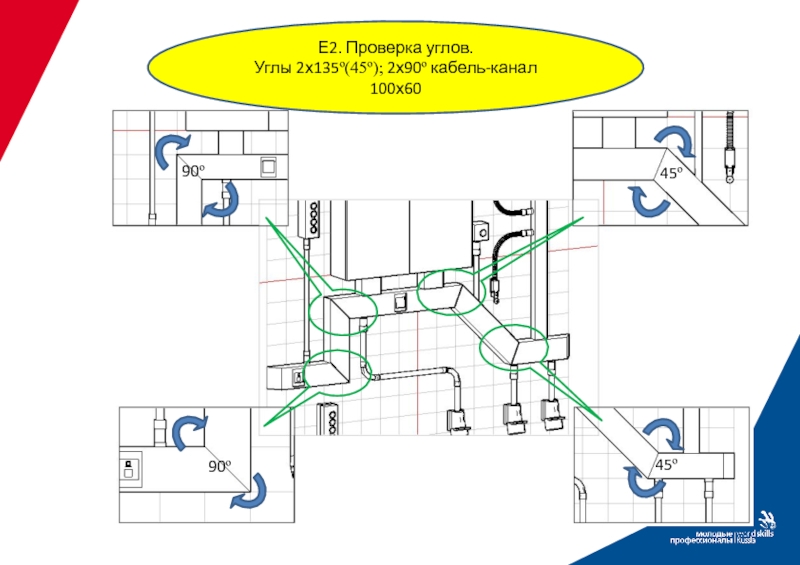

- 8. Е2. Проверка углов.Углы 2х135º(45º); 2х90º кабель-канал 100х6090º90º45º45º
- 9. Е2. Проверка углов.Углы 2х135º(45º); 1х90º кабель-канал 25х1690º45º90º45º90º45º45º
- 10. Е3. Монтаж силовых разъёмов и розетокУстановлено 4
- 11. Е3. Монтаж информационных розетокВсе элементы установлены, при отсутствии хотя бы одного оценка - 0
- 12. Е3. Монтаж элементов управления, датчик движения. Установлено
- 13. Е3. Монтаж светильников, вентилятора, элементов индикации. Установлено
- 14. Е3. Монтаж жёстких труб, муфт д16 Все
- 15. Е3. Монтаж жестких труб д20, муфт, гофротруб
- 16. Е3. Монтаж кабельного канала 100х60 Все элементы установлены, при отсутствии хотя бы одного оценка - 0
- 17. Е3. Монтаж кабельных каналов 60х40, 25х16Все элементы установлены, при отсутствии хотя бы одного оценка - 0
- 18. Е3. Монтаж проволочных лотковСистема лотков полностью установлена и закреплена
- 19. Е3. Монтаж щита (ЩУ)Что проверяем: крепление, крышки,
- 20. Е4 (J). Проволочный лотокПроверяются:Крепление и расположение кронштейнов,
- 21. Крепления расположены логично и симметрично, установлены перед поворотами, опусками, до и после разрыва

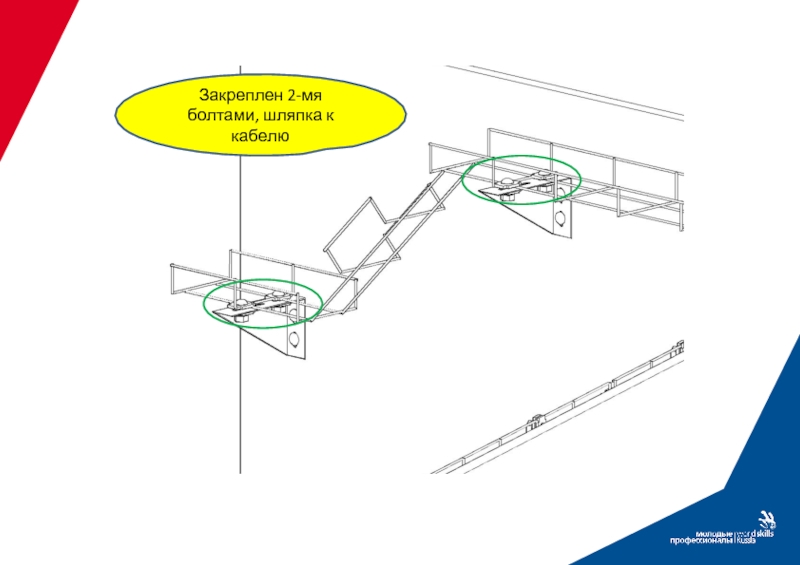

- 22. Закреплен 2-мя болтами, шляпка к кабелю
- 23. Изгиб лотка на повороте плавный, непрерывный, надежное соединение

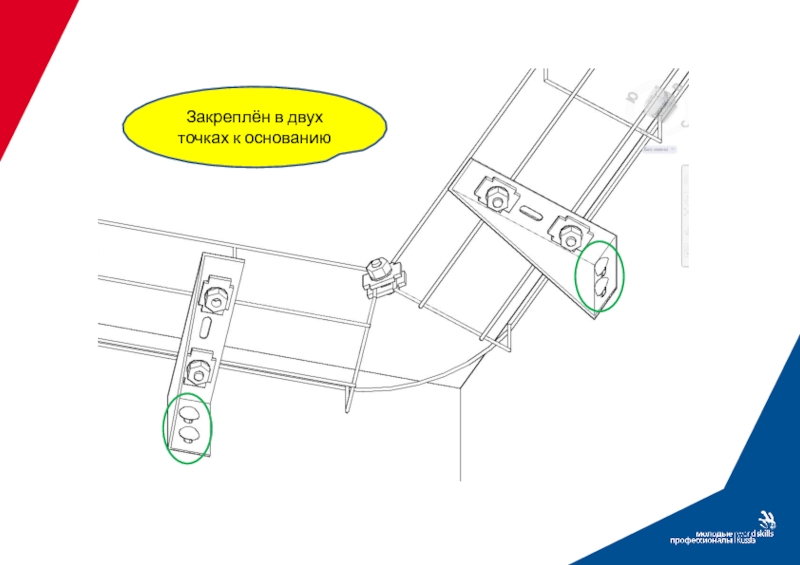

- 24. Закреплён в двух точках к основанию
- 25. Соединение лотков в соответствии с рекомендацией производителя.
- 26. При отсутствии специальных контактов, считается правильно заземленным.
- 27. Лоток ребром лежит на кронштейне
- 28. Места отреза обработаны, нет заусенцев, выступ от поперечного ребра не более 2мм.
- 29. Кабель уложен ровными рядами, нет перекрученных и пересекающихся участков, стяжки расположены равномерно, хвостики обрезаны.
- 30. Е4 (J). Кабель-канал 100х60 Проверяются:надежность крепления, крышки,
- 31. Е4 (J). Кабель-канал 100х60 Проверяются:надежность крепления, крышки,
- 32. Е4 (J). Кабель-канал 60х40, 25х16Проверяются:надежность крепления, зазоры,
- 33. Е4 (J). Кабель-канал 60х40, 25х16Проверяются:надежность крепления, зазоры,
- 34. Е4 (J). Труба жесткая ПВХ 16Проверяются:крепления, повороты, сальники, повреждения, разметка, места примыкания, общий вид
- 35. Е4 (J). Труба жесткая ПВХ 16Проверяются:крепления, повороты, сальники, повреждения, разметка, места примыкания, общий вид
- 36. Е4 (J). Труба жесткая ПВХ 16Проверяются:крепления, повороты, сальники, повреждения, разметка, места примыкания, общий вид
- 37. Е4 (J). Труба жесткая ПВХ 20Проверяются:крепления, сальники, повреждения, разметка, места примыкания, общий вид
- 38. Е4 (J). Гофротруба ПВХ 16Проверяются:крепления, повороты, сальники, повреждения, разметка, места примыкания, общий вид
- 39. Е4 (J). Монтаж проводов открытым способомПроверяются:Что проверяем: крепления, повороты, повреждения, разметка, общий вид
- 40. Е4 (J). Монтаж проводов открытым способомПроверяются:Что проверяем: крепления, повороты, повреждения, разметка, общий вид
- 41. Е4 (J). Монтаж проводов открытым способомПроверяются:Что проверяем: крепления, повороты, повреждения, разметка, общий вид
- 42. F1. Проводники и подключения Проверяются наличие и
- 43. F1. Проводники и подключения Проверяются наличие и
- 44. F2. Проводники и подключения Проверяются наличие и
- 45. F2. Проводники и подключения Проверяются наличие и
- 46. F2. Провода и кабели заходят в ЩУ в двойной изоляции.
- 47. F2. Все потребители и элементы управления подключены проводниками к клеммам ЩУ
- 48. F2 (J). Проводники ЩУЩит полностью скоммутирован. Проводники
- 49. Слайд 49
- 50. Проводники уложены не аккуратно, не выверена длина, затрудняют замену оборудования.
- 51. Проводники уложены аккуратно, выверена длина, не затрудняют замену оборудования.
- 52. Проводники уложены не аккуратно, не выверена длина, не собраны в жгуты.
- 53. Проводники собраны в жгуты, но уложены не по прямым вертикальным и горизонтальным линиям, не выверена длина.
- 54. Проводники промаркированы, собраны в жгуты, уложены аккуратно,
- 55. 4. КРИТЕРИИ ОЦЕНКИВ таблице определены критерии оценки
- 56. Отчёт проверки схемы. Порядок проверки электроустановки перед подачей
- 57. Назначенная группа экспертов проводит проверку выполнения условий.
- 58. Коммуникативные и межличностные навыки общения оценивается в
- 59. Участник, в присутствии экспертов, должен провести
- 60. Измерение сопротивления заземляющих проводников.
- 61. Отчёт проверки схемыФИО участника Иванов
- 62. Скачать презентанцию

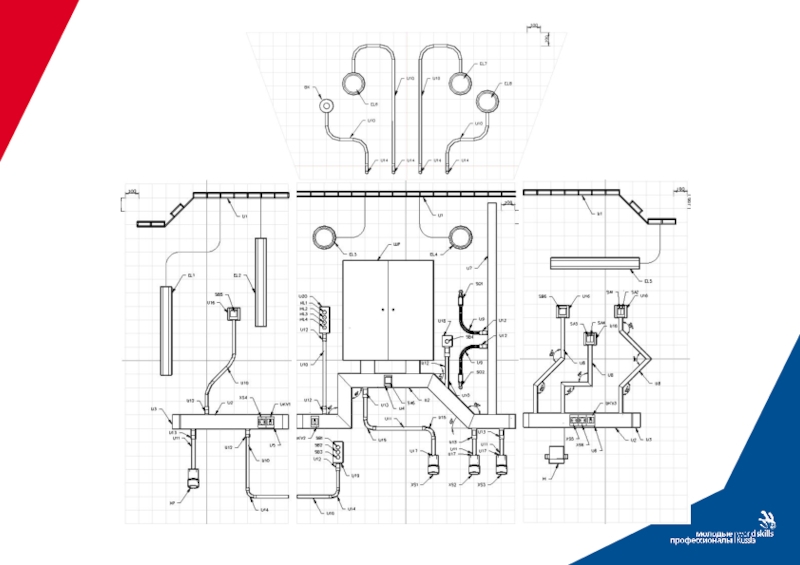

D1. Проверка соответствия размеров.147912Контрольные точки выбираются случайным образом78910111213141516171819202122232425261234562515171821
Слайды и текст этой презентации
Слайд 4D1. Проверка соответствия размеров.
1
4
7
9
12
Контрольные точки выбираются случайным образом
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
1
2
3
4
5
6
25
15
17
18
21

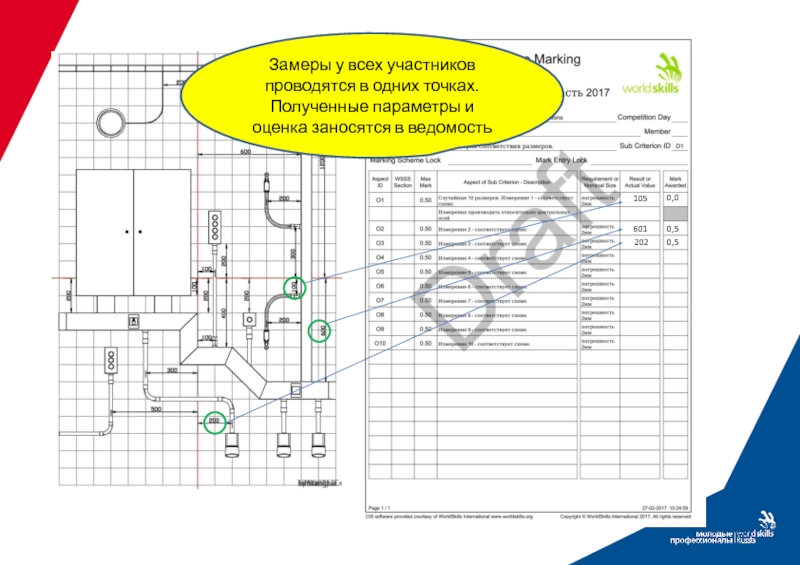

Слайд 5Замеры у всех участников проводятся в одних точках. Полученные параметры
и оценка заносятся в ведомость
Слайд 61
2
3
4
5
6
7
2
3
11
13
14
Е1. Проверка уровней.
Контрольные точки выбираются случайным образом
10
9
8
11
12
13
14
15
17
16
18
20
19
28
27
26
25
24
23
22
21
31
30
29
31
16
18
20
26
28
Слайд 10Е3. Монтаж силовых разъёмов и розеток
Установлено 4 и менее элементов,
оценка - 0; 5,6 - оценка 50%, все - оценка
100%
Слайд 11Е3. Монтаж информационных розеток
Все элементы установлены, при отсутствии хотя бы
одного оценка - 0
Слайд 12Е3. Монтаж элементов управления, датчик движения. Установлено 6 и менее
элементов, оценка - 0; 7,8,9 - оценка 50%, все -
оценка 100%
Слайд 13Е3. Монтаж светильников, вентилятора, элементов индикации. Установлено 5 и менее
элементов оценка - 0%; 6,7,8,9 - оценка 50%, все -
оценка 100%

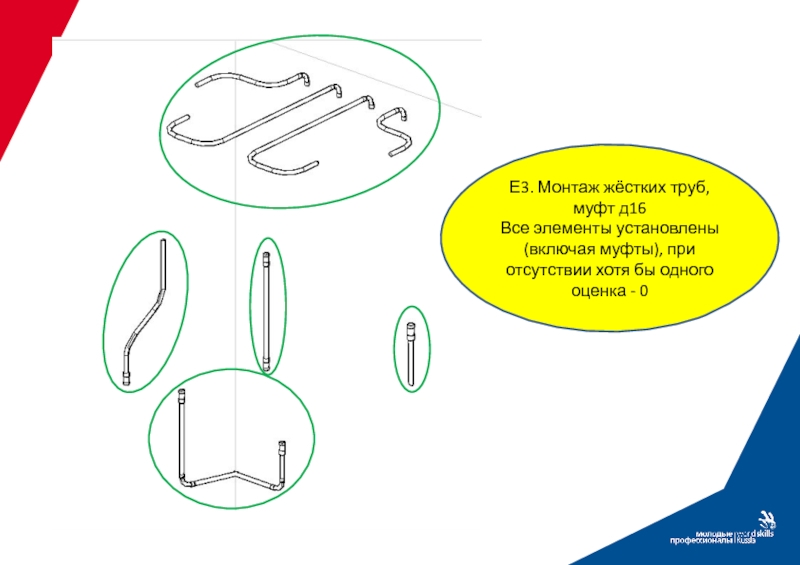

Слайд 14Е3. Монтаж жёстких труб, муфт д16
Все элементы установлены (включая
муфты), при отсутствии хотя бы одного оценка - 0
Слайд 15Е3. Монтаж жестких труб д20, муфт, гофротруб д16 Все элементы
установлены (включая муфты), при отсутствии хотя бы одного оценка -
0
Слайд 16Е3. Монтаж кабельного канала 100х60
Все элементы установлены, при отсутствии
хотя бы одного оценка - 0

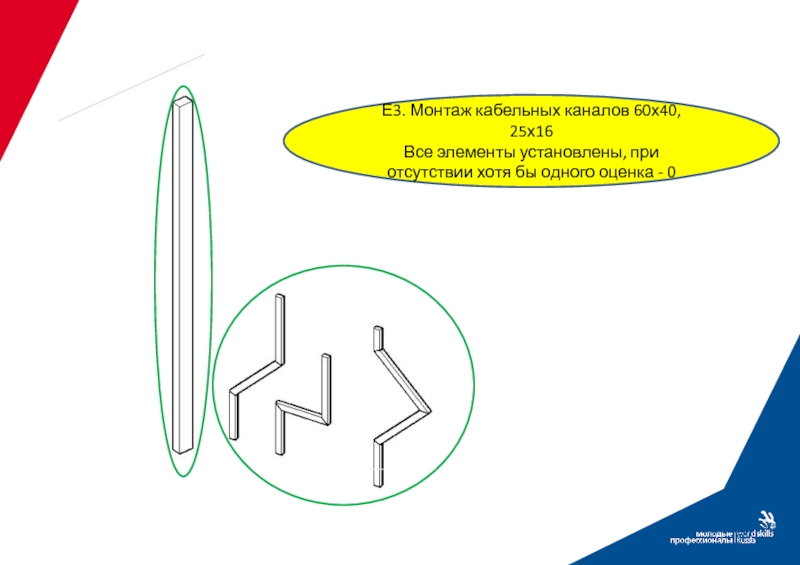

Слайд 17Е3. Монтаж кабельных каналов 60х40, 25х16
Все элементы установлены, при отсутствии
хотя бы одного оценка - 0
Слайд 19Е3. Монтаж щита (ЩУ)
Что проверяем: крепление, крышки, надписи, заземление, значки,
заглушки, повреждения, сальники, примыкания, разметка, общий вид, загрязнения. Более 3
условий не выполнено, оценка - 0
Слайд 20Е4 (J). Проволочный лоток
Проверяются:
Крепление и расположение кронштейнов, крепление лотков, изгибы
в углах, непрерывность на поворотах, места отреза, заусенцы, повреждения, заземление,
общий вид, укладка проводов и кабелей

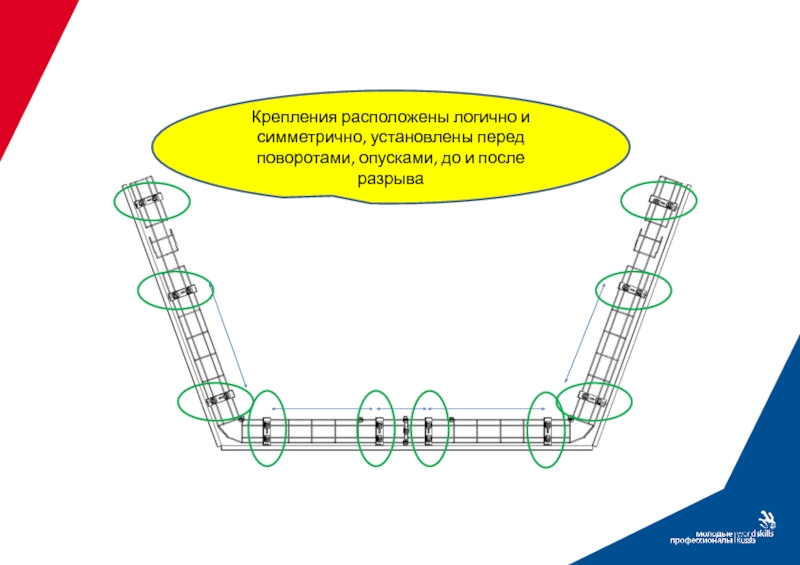

Слайд 21Крепления расположены логично и симметрично, установлены перед поворотами, опусками, до
и после разрыва
Слайд 29Кабель уложен ровными рядами, нет перекрученных и пересекающихся участков, стяжки
расположены равномерно, хвостики обрезаны.
Слайд 30Е4 (J). Кабель-канал 100х60
Проверяются:
надежность крепления, крышки, зазоры, заглушки, повреждения,
защитная пленка, стружки, заусенцы, разметка, места примыкания, разделение цепей 220/24В,
встраиваемые устройства, общий вид

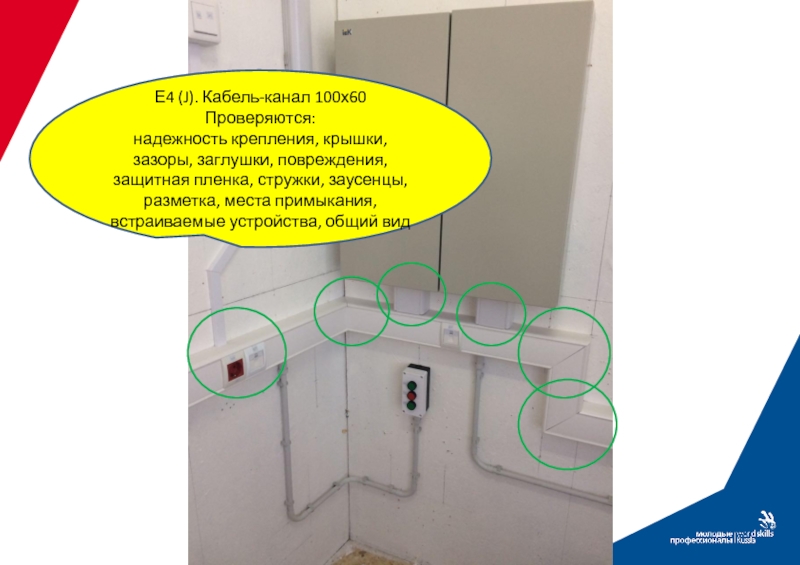

Слайд 31Е4 (J). Кабель-канал 100х60
Проверяются:
надежность крепления, крышки, зазоры, заглушки, повреждения,
защитная пленка, стружки, заусенцы, разметка, места примыкания, встраиваемые устройства, общий
вид
Слайд 32Е4 (J). Кабель-канал 60х40, 25х16
Проверяются:
надежность крепления, зазоры, крышки, повреждения, защитная
пленка, стружки, заусенцы, разметка, места примыкания, общий вид
Слайд 33Е4 (J). Кабель-канал 60х40, 25х16
Проверяются:
надежность крепления, зазоры, крышки, повреждения, защитная
пленка, стружки, заусенцы, разметка, места примыкания, общий вид
Слайд 34Е4 (J). Труба жесткая ПВХ 16
Проверяются:
крепления, повороты, сальники, повреждения, разметка,
места примыкания, общий вид
Слайд 35Е4 (J). Труба жесткая ПВХ 16
Проверяются:
крепления, повороты, сальники, повреждения, разметка,
места примыкания, общий вид
Слайд 36Е4 (J). Труба жесткая ПВХ 16
Проверяются:
крепления, повороты, сальники, повреждения, разметка,
места примыкания, общий вид
Слайд 37Е4 (J). Труба жесткая ПВХ 20
Проверяются:
крепления, сальники, повреждения, разметка, места
примыкания, общий вид
Слайд 38Е4 (J). Гофротруба ПВХ 16
Проверяются:
крепления, повороты, сальники, повреждения, разметка, места
примыкания, общий вид

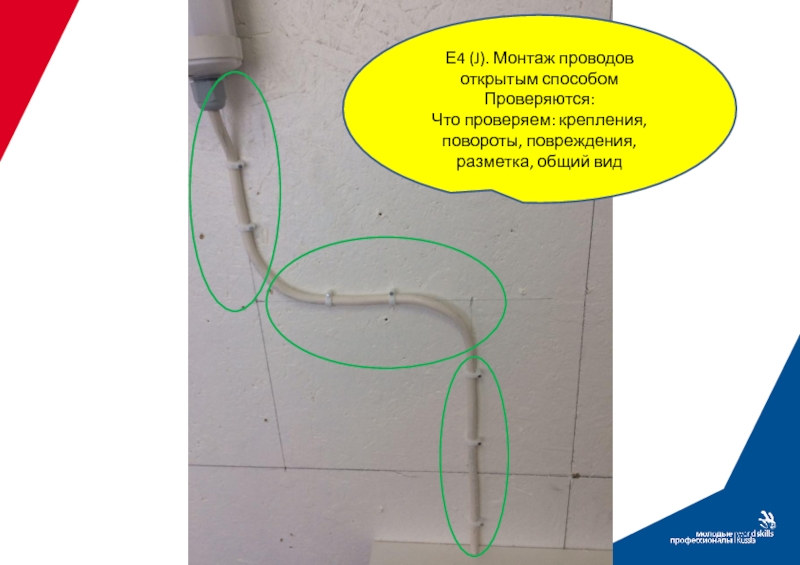

Слайд 39Е4 (J). Монтаж проводов открытым способом
Проверяются:
Что проверяем: крепления, повороты, повреждения,
разметка, общий вид
Слайд 40Е4 (J). Монтаж проводов открытым способом
Проверяются:
Что проверяем: крепления, повороты, повреждения,
разметка, общий вид
Слайд 41Е4 (J). Монтаж проводов открытым способом
Проверяются:
Что проверяем: крепления, повороты, повреждения,
разметка, общий вид
Слайд 42F1. Проводники и подключения
Проверяются наличие и соответствие сечению наконечников,
отсутствие видимой меди, надежность затяжки проводника, отсутствие повреждений, сращиваний
Слайд 43F1. Проводники и подключения
Проверяются наличие и соответствие сечению наконечников,
отсутствие видимой меди, надежность затяжки проводника, отсутствие повреждений, сращиваний

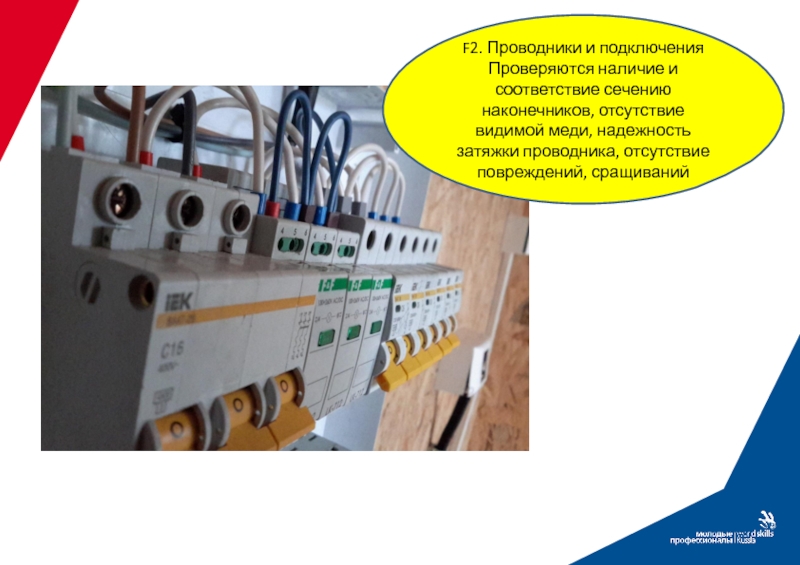

Слайд 44F2. Проводники и подключения
Проверяются наличие и соответствие сечению наконечников,
отсутствие видимой меди, надежность затяжки проводника, отсутствие повреждений, сращиваний
Слайд 45F2. Проводники и подключения
Проверяются наличие и соответствие сечению наконечников,
отсутствие видимой меди, надежность затяжки проводника, отсутствие повреждений, сращиваний
Слайд 48F2 (J). Проводники ЩУ
Щит полностью скоммутирован. Проводники не затрудняют замену
оборудования. На многожильных проводниках соответствующие наконечники. Проводники уложены аккуратно, выверена
оптимальная длина, Отсутствует видимая медь, повреждения изоляции, срощенные участки. В контактах проводники надежно зафиксированы.
Слайд 53Проводники собраны в жгуты, но уложены не по прямым вертикальным
и горизонтальным линиям, не выверена длина.
Слайд 54Проводники промаркированы, собраны в жгуты, уложены аккуратно, выверена длина, не
затрудняют замену оборудования, но не разделены N и PE проводники
Слайд 554. КРИТЕРИИ ОЦЕНКИ
В таблице определены критерии оценки и количество начисляемых
баллов (субъективные и объективные), общее количество баллов задания/модуля по всем
критериям оценки составляет 100 баллов
Слайд 56Отчёт проверки схемы.
Порядок проверки электроустановки перед подачей напряжения.
Окончанием выполнения работ
считается сообщение участника аккредитованным экспертам. Эксперты фиксируют время окончания работ
в отчёте. Участник имеет право сообщить об окончании работ досрочно. В этом случае остаток времени можно будет использовать во второй и третьей попытках. Возможность использования второй и третьей попытки предоставляется только участникам завершившим выполнение задания раньше отведённого времени. Участник имеет право воспользоваться второй и третьей попытками при выполнении модуля 3 "Программирование". В этом случае время отведённое на программирование не останавливается и не компенсируется.Условия, которые необходимо выполнить перед тем, как сообщить об окончании выполнения работ:
Убран инструмент, очищено рабочее место;
Подготовлены измерительные приборы и приспособления для проведения испытаний и измерений;
Закрыты крышки электрооборудования и кабеленесущих систем предусмотренные конструкцией;
Нет открытых проводок, кроме предусмотренных заданием;
Заполнен отчёт. Отчёт заполняется согласно шаблона;
Слайд 57Назначенная группа экспертов проводит проверку выполнения условий.
Проверка чистоты рабочего
места по окончании работ, наличие повреждений и травм. Данные заносятся
в оценочную ведомость.Проверка подготовки разъёмов и приборов для проведения испытаний. В случае не выполнения - не принимается, и участник может воспользоваться второй/третьей попытками.
Проверка закрытия крышек электрооборудования и кабеленесущих систем. Отсутствие открытых проводок, кроме предусмотренных заданием. В случае не выполнения - не принимается, и участник может воспользоваться второй/третьей попытками.
Проверяется заполнение отчёта:
Участник заполнил 100% полей – эксперты переходят к визуальному осмотру.
Участник заполнил более 50% полей - эксперты указывают на незаполненные поля, заполняют их, фиксируют в оценочной ведомости (оформление отчёта – 0) и переходят к визуальному осмотру.
Участник заполнил менее 50% полей - отчёт не принимается и, участник может воспользоваться второй/третьей попытками.
Слайд 58
Коммуникативные и межличностные навыки общения оценивается в процессе устного представления
отчета. Участник должен четко понимать значение отчета, методику проведения испытаний
и анализ результатов, в доступной и понятной форме донести содержание до экспертов.Визуальный осмотр. Перед проведением испытаний, эксперты проводят визуальный осмотр электроустановки с целью выявления явно выраженных ошибок, способных нанести вред оборудованию и безопасности окружающих. При обнаружении ошибок проведение испытаний не производится до устранения, участник может воспользоваться второй/третьей попытками. В случае отсутствия ошибок, участник проводит измерения (сопротивление заземляющих проводников, сопротивления изоляции) и фиксирует полученные значения в отчёте. По окончании испытаний, эксперты заносят данные в оценочную ведомость.
Слайд 59 Участник, в присутствии экспертов, должен провести измерения сопротивления изоляции фазных
и нулевого проводников относительно заземляющего проводника. Для этого участник подготавливает
разъёмы с соединёнными вместе проводниками L1+L2+L3+N и PE.Подготовленные разъёмы соединяется с соответствующими разъёмами ЭУ. К полученным проводникам подключаются электроды мегомметра. Напряжение - 500В.
Необходимо провести следующие измерения:
Измерение Rиз вводного кабеля от XP до QF1.
Измерение Rиз всех остальных проводников. Все автоматические выключатели в положение - включено.
Измерение Rиз проводников от КМ до силовых разъёмов (М1,М2,М3) – 3 замера.
Измерение Rиз цепи 24В, между "+" и "-". Напряжение – 250 В.
Полученные значения должны соответствовать нормативным документам. Подача напряжения осуществляется только на электроустановку соответствующую безопасности.
Измерение сопротивления изоляции.
Слайд 60Измерение сопротивления заземляющих проводников.
Участник, в присутствии
экспертов, проводит измерения сопротивления заземляющих проводников и фиксирует полученные значения
в отчёте. Полученные значения должны соответствовать нормативным документам. Подача напряжения осуществляется только на электроустановку соответствующую безопасности.
Слайд 61Отчёт проверки схемы
ФИО участника Иванов И.И.
Рабочее место
№ 4 Регион ПФО, СамараНастоящим подтверждаю, что электроустановка готова к подаче напряжения. Сопротивление изоляции проводников соответствует требованиям безопасности. Проводники подключены в соответствии с монтажными и принципиальными схемами. Отсутствует короткое замыкание, открытые токопроводящие линии заземлены.
Подпись участника ___________________
Подпись эксперта ___________________
Подпись эксперта ___________________
Подпись эксперта ___________________
