Методологические основы проектирования ЭИС Лекция 2 ч. 2

методология и современные технологии: Учебное пособие / В.П. Романов, Н.З.

Емельянова, Т.Л. Партыка. – М.: «Экзамен», 2005. – с. 26-30

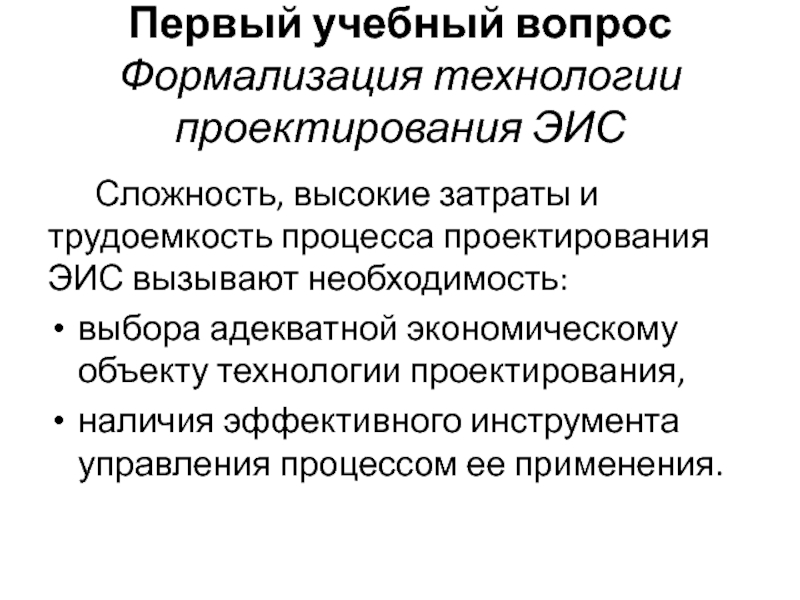

процесса проектирования ЭИС вызывают необходимость:
выбора адекватной экономическому объекту технологии проектирования,

наличия эффективного инструмента управления процессом ее применения.

проектирования, когда на ее основе можно оценить необходимость и возможность

применения определенной технологии проектирования с учетом сформулированных требований к ЭИС и выделенных ресурсов на экономическом объекте, а в последующем контролировать ход и результаты проектирования.

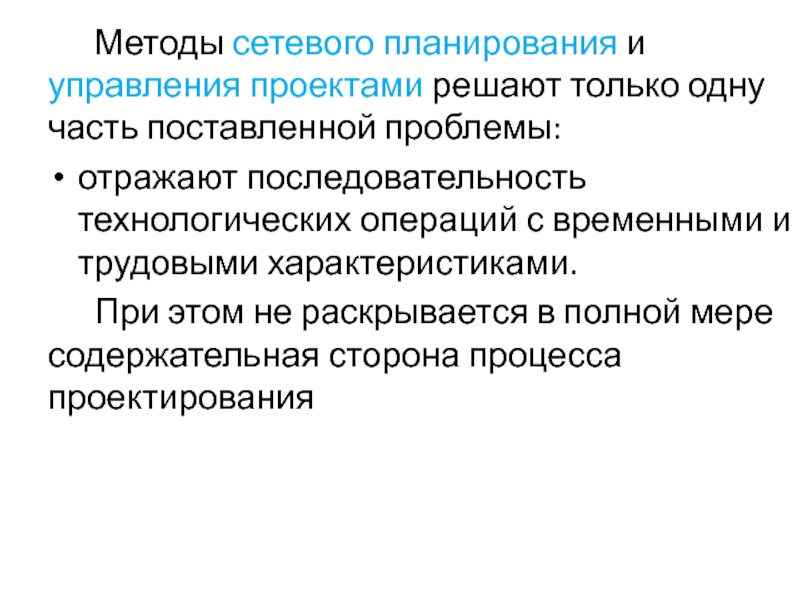

поставленной проблемы:
отражают последовательность технологических операций с временными и трудовыми

характеристиками.
При этом не раскрывается в полной мере содержательная сторона процесса проектирования

и выхода используются множества:
документов D,
параметров Р,
программ G,

универсальные (универсумы) U.
Для любых компонентов должны быть заданы формы их представления в виде твердой копии или электронном виде.

и информационных потоков,
организационной структуры,
технических средств, необходимые для проектирования

и внедрения ЭИС.
Документы определяют:
исходные данные проектирования,
конечные результаты для реализации новой информационной системы,
промежуточные результаты, которые используются временно для выполнения последующих ТО.

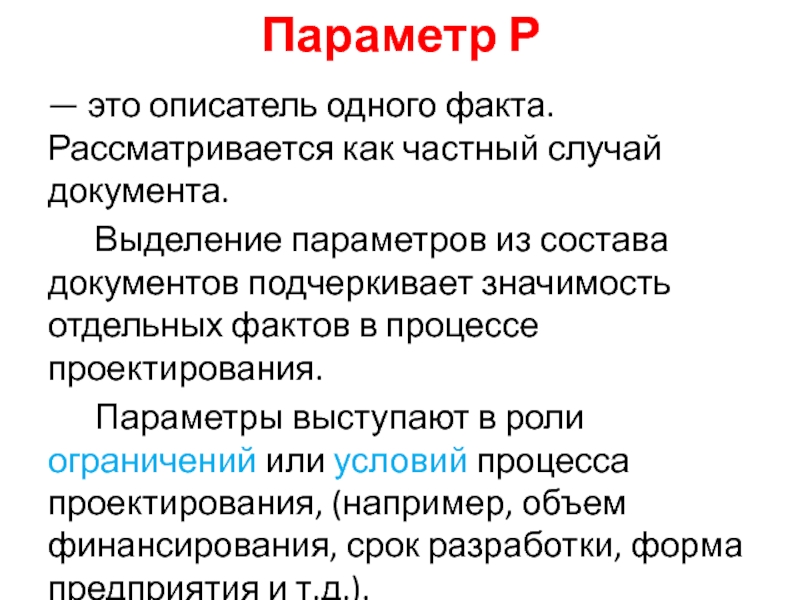

документа.
Выделение параметров из состава документов подчеркивает значимость отдельных фактов

в процессе проектирования.
Параметры выступают в роли ограничений или условий процесса проектирования, (например, объем финансирования, срок разработки, форма предприятия и т.д.).

задачи, который претерпевает свое изменение по мере изменения жизненного цикла

ЭИС: от спецификации программы до машинного кода.

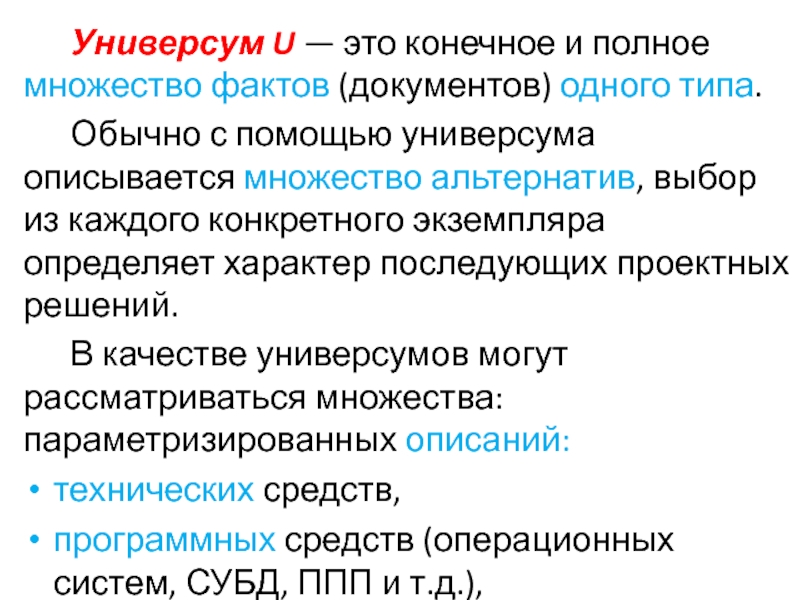

одного типа.
Обычно с помощью универсума описывается множество альтернатив, выбор

из каждого конкретного экземпляра определяет характер последующих проектных решений.
В качестве универсумов могут рассматриваться множества: параметризированных описаний:
технических средств,
программных средств (операционных систем, СУБД, ППП и т.д.),
технологий проектирования и т.д.

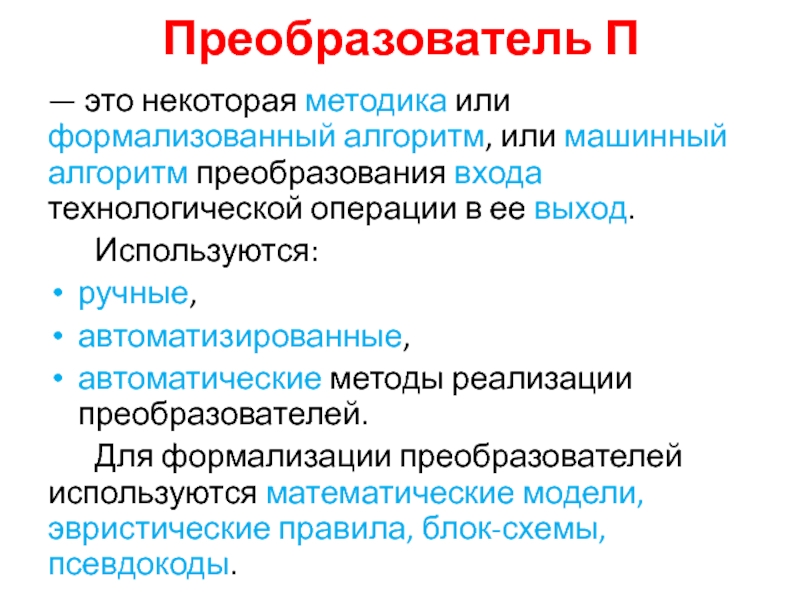

алгоритм преобразования входа технологической операции в ее выход.
Используются:
ручные,

автоматизированные,
автоматические методы реализации преобразователей.
Для формализации преобразователей используются математические модели, эвристические правила, блок-схемы, псевдокоды.

которые позволяют выполнить технологическую операцию.
Наличие тех или иных ресурсов существенно

сказывается на характере применяемой технологии проектирования.
Например, выделение сетевых компьютерных ресурсов позволяет осуществлять коллективную разработку ЭИС различными группами проектировщиков с распараллеливанием выполнения технологических операций.

и программные средства выполнения технологической операции.
Если преобразователь является ручным,

то средство проектирования представляет методику выполнения работы и в описании ТО дается ссылка на соответствующий бумажный или электронный документ.
Если преобразователь является автоматизированным или автоматическим, в описании ТО указывается ссылка на название и описание программного средства, а также руководство по его эксплуатации,

под которой понимается взаимосвязанная по входам и выходам последовательность технологических

операций проектирования, выполнение которых приводит к достижению требуемого результата — созданию проекта ЭИС.
На ТСП технологические операции графически связываются по общим входам и выходам, когда выход одной технологической операции является входом другой.

называется канонической.
Каноническая ТСП наиболее пригодна для проектировщиков-исполнителей, для которых она

является руководством по проектированию ЭИС.
Каноническая ТСП всего проекта редко используется в полном объеме, скорее различные категории проектировщиков-исполнителей пользуются относящимися к их компетенции фрагментами канонической сети.

ТСП.
Например, «Проектирование схемы базы данных» декомпозируется на ряд взаимосвязанных ТО:

«Нормализация таблиц»,
«Установление связей»,
«Отображение в схеме на языке описания данных DDL СУБД» и т.д.
