МИНОБРНАУКИ РОССИИ Федеральное государственное бюджетное образовательное

университет» (ЮГУ) НИЖНЕВАРТОВСКИЙ НЕФТЯНОЙ ТЕХНИКУМ (филиал) федерального государственного бюджетного образовательного учреждения высшего образования

«Югорский государственный университет» (ННТ (филиал) ФГБОУ ВО «ЮГУ») МДК 02.01 Технология бурения, испытания и эксплуатации скважин при поисково-разведочных работах на нефть и газ Тема: Работы с помощью локатора муфт.

Подготовил: Габдрафиков А.И.
Группа: 3ГРМ71
Проверил: Гатауллин И.Н.

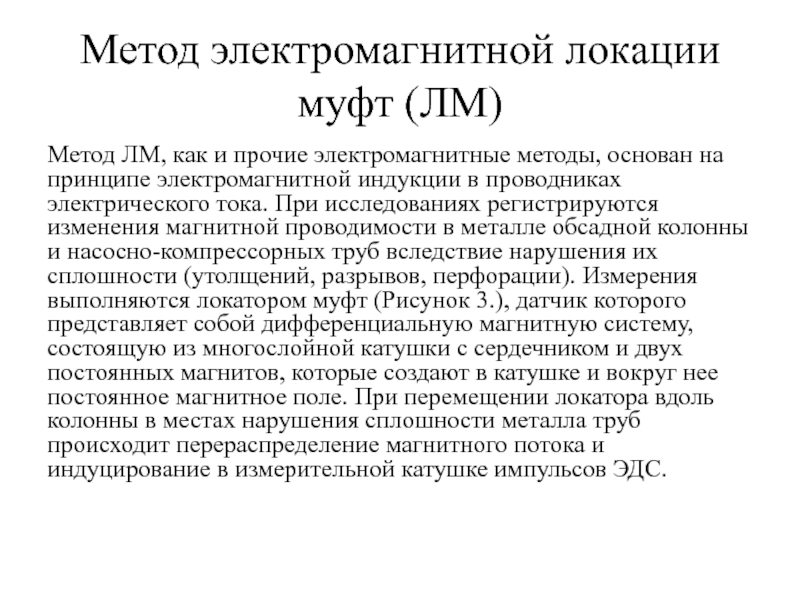

методы, основан на принципе электромагнитной индукции в проводниках электрического тока.

При исследованиях регистрируются изменения магнитной проводимости в металле обсадной колонны и насосно-компрессорных труб вследствие нарушения их сплошности (утолщений, разрывов, перфорации). Измерения выполняются локатором муфт (Рисунок 3.), датчик которого представляет собой дифференциальную магнитную систему, состоящую из многослойной катушки с сердечником и двух постоянных магнитов, которые создают в катушке и вокруг нее постоянное магнитное поле. При перемещении локатора вдоль колонны в местах нарушения сплошности металла труб происходит перераспределение магнитного потока и индуцирование в измерительной катушке импульсов ЭДС.

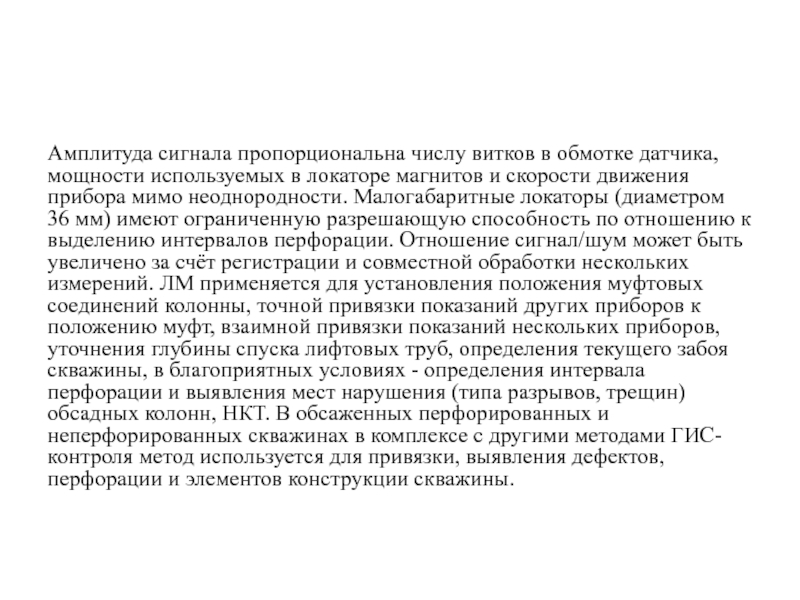

в локаторе магнитов и скорости движения прибора мимо неоднородности. Малогабаритные

локаторы (диаметром 36 мм) имеют ограниченную разрешающую способность по отношению к выделению интервалов перфорации. Отношение сигнал/шум может быть увеличено за счёт регистрации и совместной обработки нескольких измерений. ЛМ применяется для установления положения муфтовых соединений колонны, точной привязки показаний других приборов к положению муфт, взаимной привязки показаний нескольких приборов, уточнения глубины спуска лифтовых труб, определения текущего забоя скважины, в благоприятных условиях - определения интервала перфорации и выявления мест нарушения (типа разрывов, трещин) обсадных колонн, НКТ. В обсаженных перфорированных и неперфорированных скважинах в комплексе с другими методами ГИС-контроля метод используется для привязки, выявления дефектов, перфорации и элементов конструкции скважины.

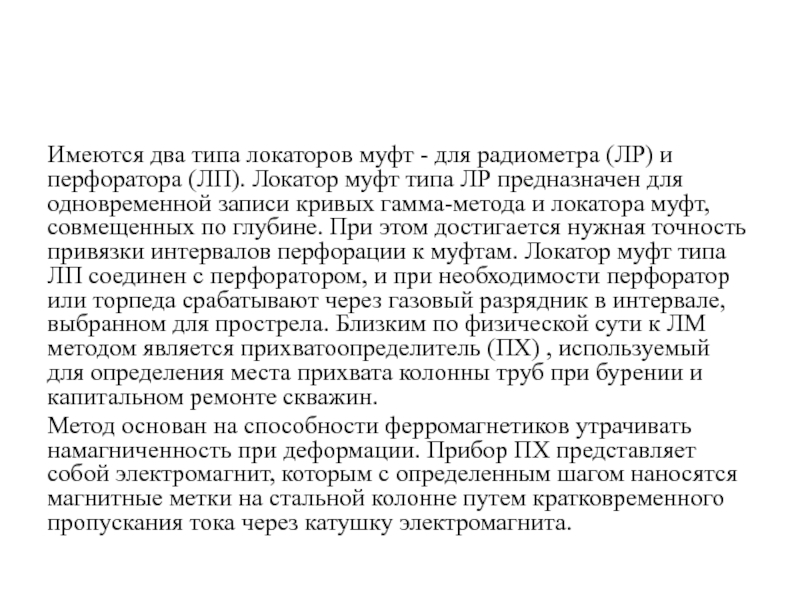

перфоратора (ЛП). Локатор муфт типа ЛР предназначен для одновременной записи

кривых гамма-метода и локатора муфт, совмещенных по глубине. При этом достигается нужная точность привязки интервалов перфорации к муфтам. Локатор муфт типа ЛП соединен с перфоратором, и при необходимости перфоратор или торпеда срабатывают через газовый разрядник в интервале, выбранном для прострела. Близким по физической сути к ЛМ методом является прихватоопределитель (ПХ) , используемый для определения места прихвата колонны труб при бурении и капитальном ремонте скважин.
Метод основан на способности ферромагнетиков утрачивать намагниченность при деформации. Прибор ПХ представляет собой электромагнит, которым с определенным шагом наносятся магнитные метки на стальной колонне путем кратковременного пропускания тока через катушку электромагнита.
