Мириленко Андрей Петрович, к.т.н. кафедра Электротехники Электротехника и

электрические цепи
постоянного тока. Электрическая цепь и ее основные элементы. Основные

величины и законы электротехники

частиц (бывает и хаотическое), в нашем случае можно сказать, что

в проводах и элементах цепи
в смысле физической величины – количество заряда в секунду, Ампер = Кулон / с
напряжение
в смысле процесса – в проводах – электрическое поле, толкает заряд
в смысле физической величины – разность потенциалов, показывает какая работа совершится при перемещении единичного заряда. Вольт = Джоуль / Кулон = Джоуль / (Ампер*с)
сопротивление
в смысле процесса – нечто, мешающее заряженным частицам двигаться быстро, ограничивающее ток, например в резисторе это просто находящиеся на пути атомы
в смысле физической величины – степень препятствия – отношение напряжения к току. чем больше сопротивление, тем меньше ток при том же напряжении Ом = Вольт / Ампер

Основные понятия

Электротехника и электроника для заочников. Лекция 1

электрической цепи.
Источники электрической энергии – различные устройства в которых другие

виды энергии преобразуются в электрическую.
Приемники электрической энергии = нагрузка - называют устройства, в которых электрическая энергия преобразуется в другие виды энергии: световую, тепловую, механическую
Передающими электрическую энергию элементами цепи являются провода, линии электропередачи, коммутирующие аппараты, аппараты защиты.

Электрические цепи

Электротехника и электроника для заочников. Лекция 1

Электрическая цепь - совокупность соединенных друг с другом (проводами) источников электрической энергии и нагрузок (приемников), по которым может протекать электрический ток.

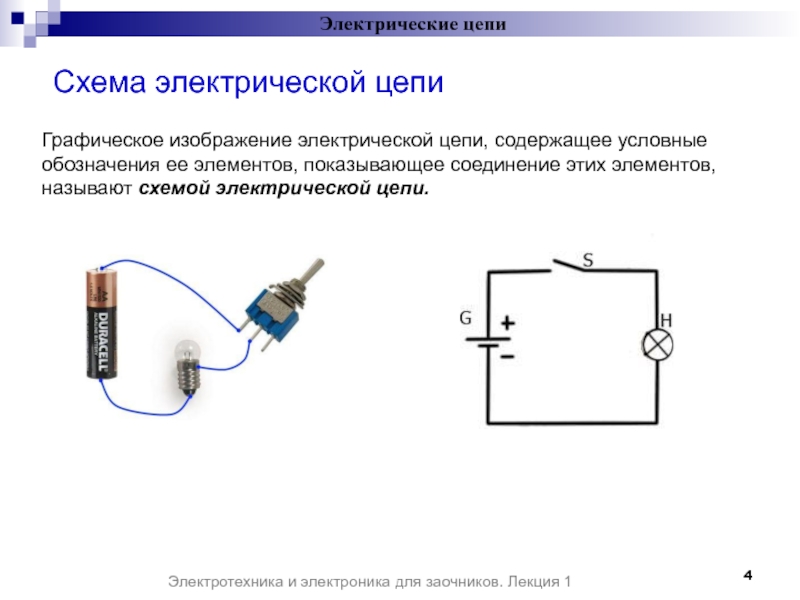

элементов, показывающее соединение этих элементов, называют схемой электрической цепи.

Электротехника и

электроника для заочников. Лекция 1

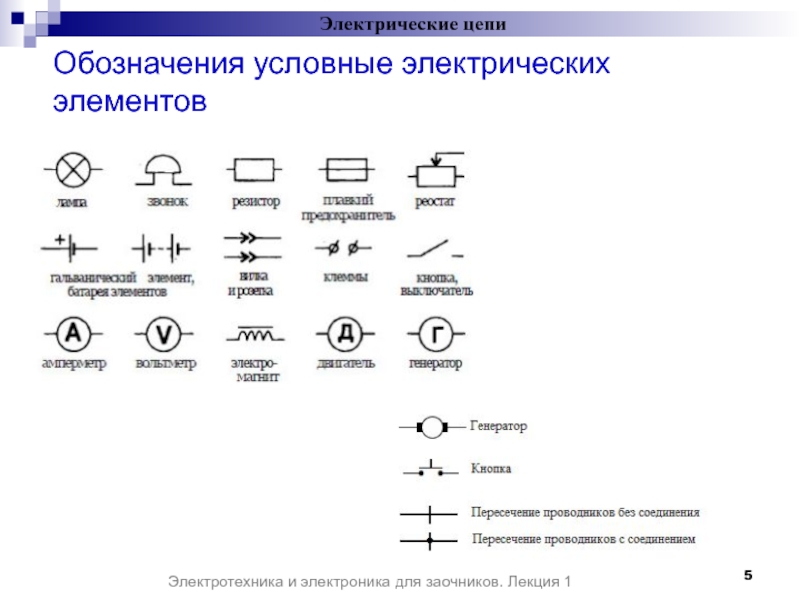

Электрические цепи

Электрические цепи

ЭДС — источник электромагнитной энергии, характеризующийся электродвижущей силой и внутренним

электрическим сопротивлением

Электрические цепи

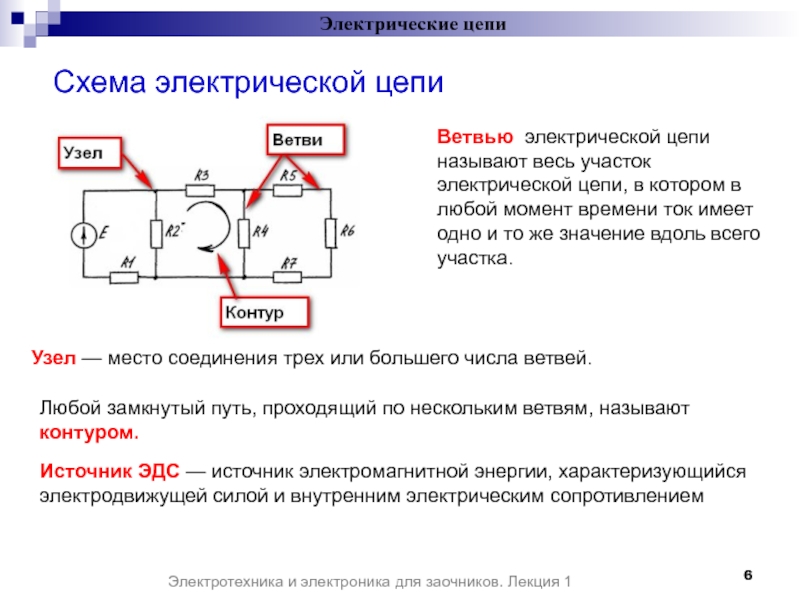

Ветвью электрической цепи называют весь участок электрической цепи, в котором в любой момент времени ток имеет одно и то же значение вдоль всего участка.

Узел — место соединения трех или большего числа ветвей.

Любой замкнутый путь, проходящий по нескольким ветвям, называют контуром.

одного источника.
Линейные – зависимости между величинами линейные Нелинейные - зависимости

между величинами нелинейные
Постоянного тока Переменного тока ( синусоидальные, несинусоидальные)
Однофазные / трехфазные / многофазные

Электротехника и электроника для заочников. Лекция 1

Электрические цепи

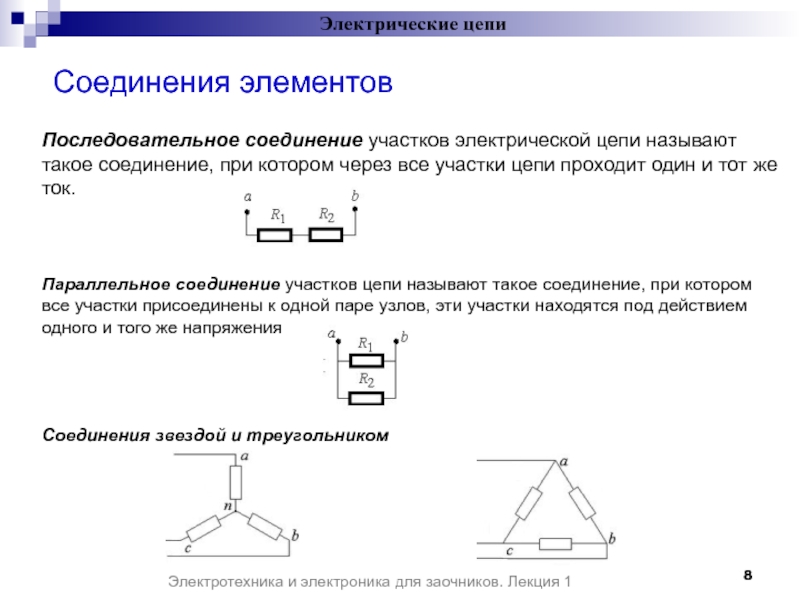

котором через все участки цепи проходит один и тот же

ток. Параллельное соединение участков цепи называют такое соединение, при котором все участки присоединены к одной паре узлов, эти участки находятся под действием одного и того же напряжения Соединения звездой и треугольником

Электротехника и электроника для заочников. Лекция 1

Электрические цепи

в обе стороны !!!


1,5 Ампера = 3 Вольта / 2

Ома

3 Вольта = 1,5 Ампера х 2 Ома

Закон Ома для участка цепи, содержащей ЭДС

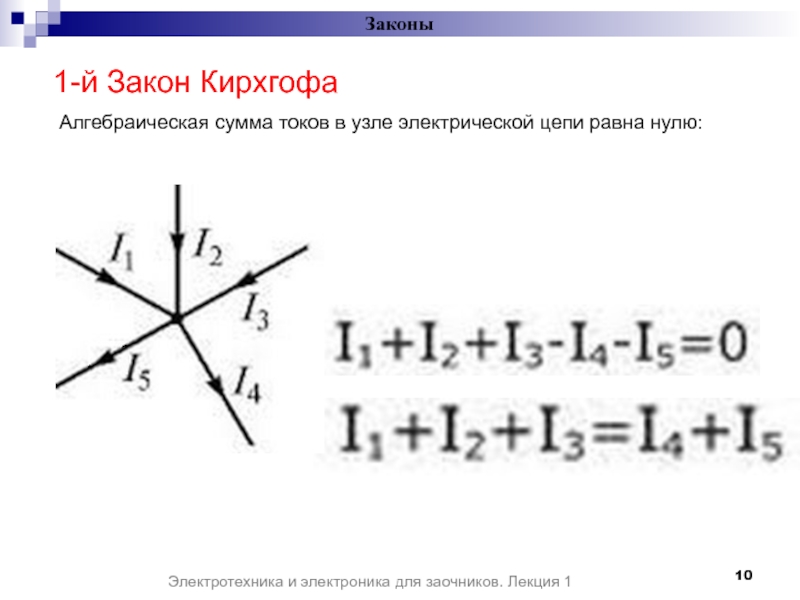

сумма токов в узле электрической цепи равна нулю:

сумма падений напряжения во всех ветвях любого замкнутого контура электрической

цепи равна сумме ЭДС источников энергии, действующих в этом контуре:

простых цепей

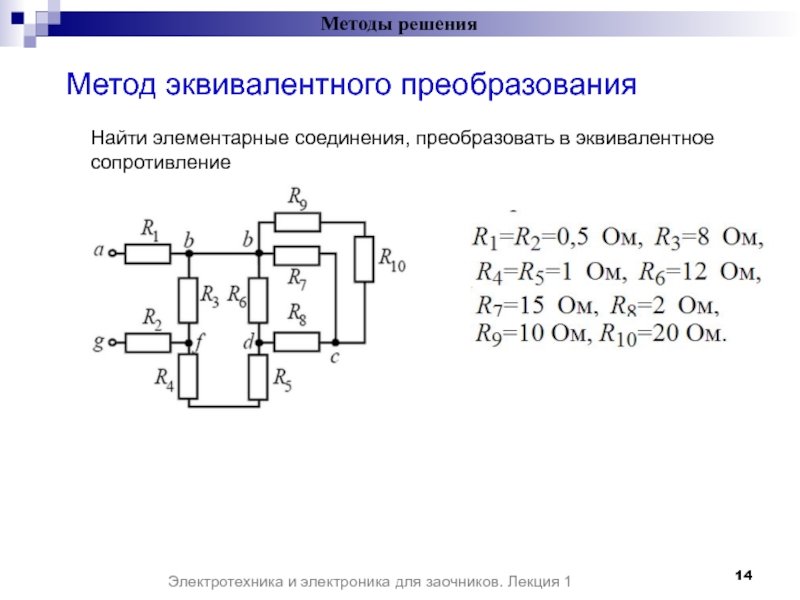

Метод эквивалентного преобразования

эквивалентного преобразования

преобразования
Найти элементарные соединения, преобразовать в эквивалентное сопротивление

мощность в цепях постоянного тока
Закон Джоуля-Ленца мощность на потребителе

Мощность

на источнике

Ватт = Ампер х Вольт

Напряжение равно работе совершаемой при переносе единичного электрического заряда.

Сумма мощностей, производимых источниками энергии должна быть равна сумме мощностей.

выделяемых на приемниках

цепи
