Многоуровневая архитектура модели OSI
Содержание
- 1. Многоуровневая архитектура модели OSI
- 2. Модель OSI стала основой для разработки
- 3. Передача информации в компьютерных сетях является
- 4. - добавить в пакет адреса (адрес
- 5. Слайд 5
- 6. Седьмой уровень обслуживает непосредственно пользователей. Чем выше
- 7. Шестой и седьмой уровни определяют способ
- 8. Управляет: - общим доступом к сети; - потоком
- 9. Также отвечает за передачу служебной информации,
- 10. Уровень представления данных Слово “представления” относится не
- 11. На компьютере отправителя данные, поступившие от
- 12. Сеансовый уровень На этом уровне:устанавливается и завершается
- 13. - начало переговоров; - передачи сообщений между
- 14. контроль за ошибками. Последние две функции
- 15. Транспортный уровень На этом уровне обеспечивается надежная
- 16. Этот уровень работает медленней, чем сетевой,
- 17. Протоколы этого уровня TCP или SPX,
- 18. Сетевой уровень Сетевой уровень занимает в
- 19. - фрагментацию и сбоку данных. Данный уровень
- 20. Канальный уровень Функции этого уровня реализуются адаптерами,
- 21. Данный уровень: - обеспечивает надежную передачу данных
- 22. Здесь необработанный битовый поток собирается в
- 23. Физический уровень Самый низкий уровень в модели
- 24. - электрические и механические стандарты. Для
- 25. На этом уровне нет формальной адресации
- 26. Скачать презентанцию
Модель OSI стала основой для разработки стандартов на взаимодействие систем. Она определяет только схему выполнения необходимых задач, но не дает конкретного описания их выполнения. Уровни OSI можно реализовать как аппаратно, так
Слайды и текст этой презентации
Слайд 2

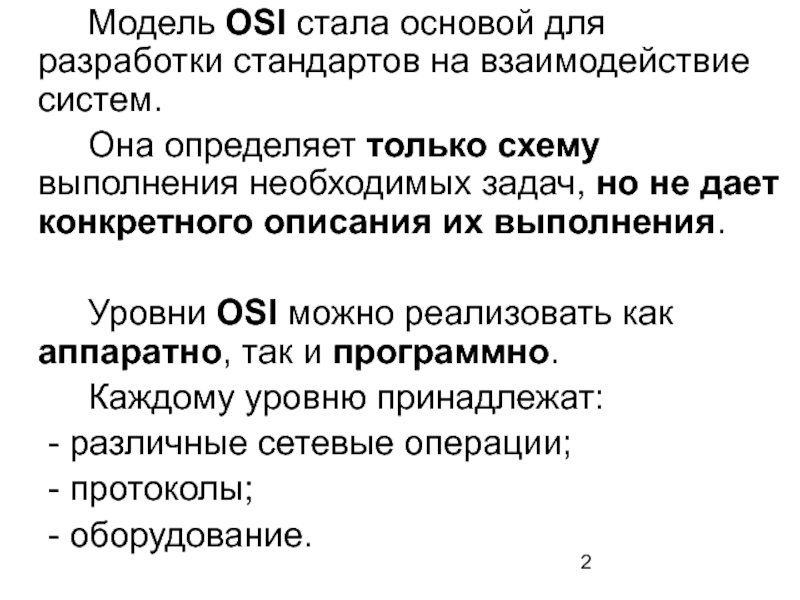

Модель OSI стала основой для разработки стандартов на взаимодействие
систем.
Она определяет только схему выполнения необходимых задач, но не
дает конкретного описания их выполнения.Уровни OSI можно реализовать как аппаратно, так и программно.
Каждому уровню принадлежат:
- различные сетевые операции;
- протоколы;
- оборудование.
Слайд 3

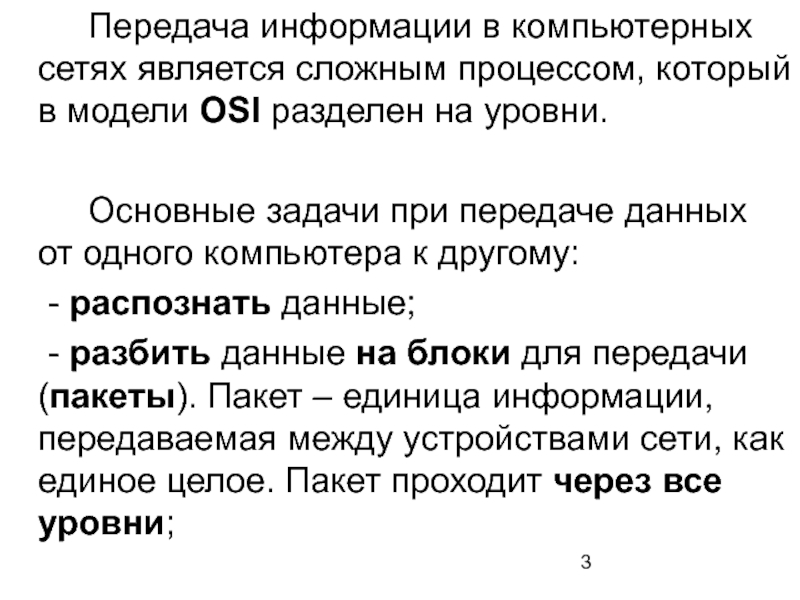

Передача информации в компьютерных сетях является сложным процессом, который
в модели OSI разделен на уровни.
Основные задачи при передаче данных
от одного компьютера к другому:- распознать данные;
- разбить данные на блоки для передачи (пакеты). Пакет – единица информации, передаваемая между устройствами сети, как единое целое. Пакет проходит через все уровни;
Слайд 4
- добавить в пакет адреса (адрес источника и адрес
приёмника), то есть получается пакет с адресами;
- добавить информацию синхронизации
и информацию для проверки ошибок;- передача информации в сеть.
Семь основных уровней
модели OSI
Они начинаются с физического уровня, а заканчиваются прикладным. Каждый уровень представляет услуги для более высокого уровня.
Слайд 6

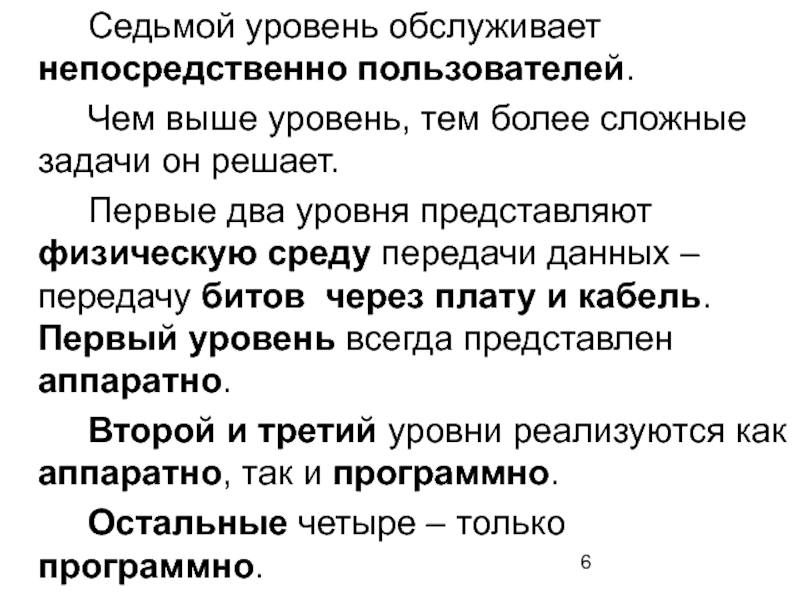

Седьмой уровень обслуживает непосредственно пользователей.
Чем выше уровень, тем более
сложные задачи он решает.
Первые два уровня представляют физическую среду передачи
данных – передачу битов через плату и кабель. Первый уровень всегда представлен аппаратно. Второй и третий уровни реализуются как аппаратно, так и программно.
Остальные четыре – только программно.
Слайд 7

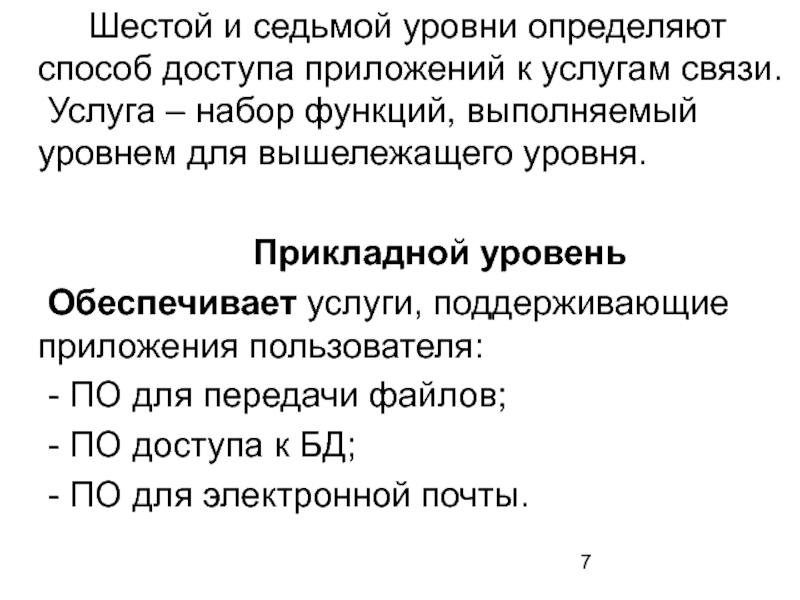

Шестой и седьмой уровни определяют способ доступа приложений к
услугам связи. Услуга – набор функций, выполняемый уровнем для вышележащего
уровня.Прикладной уровень
Обеспечивает услуги, поддерживающие приложения пользователя:
- ПО для передачи файлов;
- ПО доступа к БД;
- ПО для электронной почты.
Слайд 8
Управляет:
- общим доступом к сети;
- потоком событий;
- обработкой ошибок.
Протоколы,
работающие на этом уровне, значительно различаются по размеру и сложности.
Прикладной
уровень может охватывать до 90% данных, передаваемых по сети.Поэтому производительность сети в большей степени определяется параметрами этого уровня.
Слайд 9

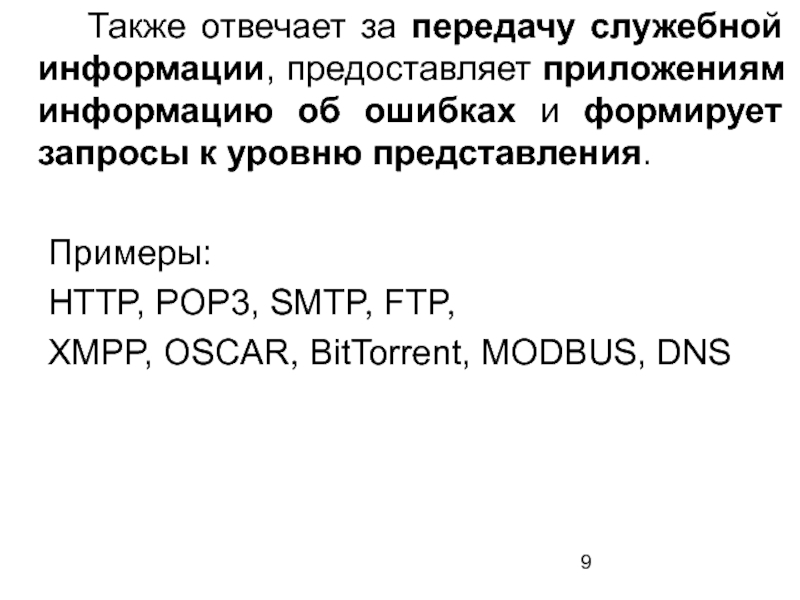

Также отвечает за передачу служебной информации, предоставляет приложениям информацию
об ошибках и формирует запросы к уровню представления.
Примеры:
HTTP, POP3,
SMTP, FTP, XMPP, OSCAR, BitTorrent, MODBUS, DNS
Слайд 10
Уровень представления данных
Слово “представления” относится не к внешнему виду
интерфейса данного уровня, а к методу представления данных.
Данный уровень:
- определяет
формат для обмена;- преобразование протоколов;
- трансляцию данных;
- сжатие/восстановление данных (для уменьшения передаваемых битов);
- шифрование/дешифрование.
Слайд 11

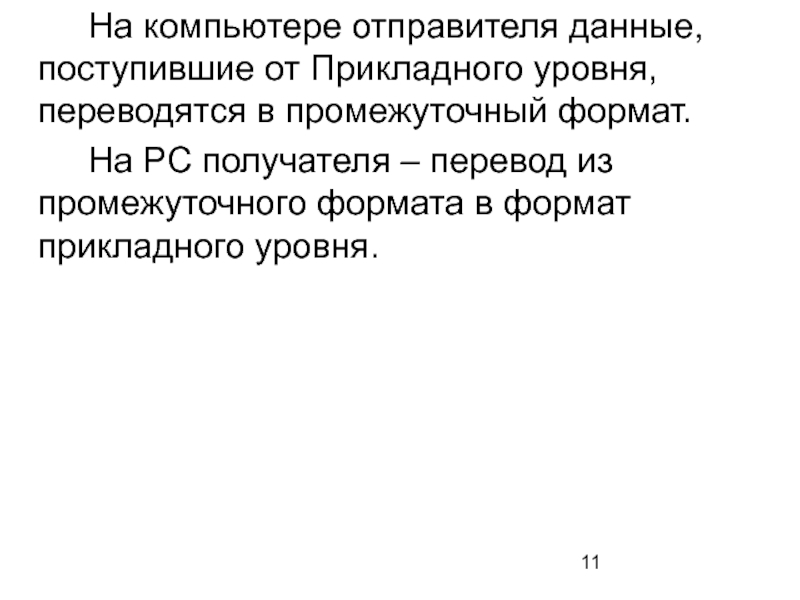

На компьютере отправителя данные, поступившие от Прикладного уровня, переводятся
в промежуточный формат.
На PC получателя – перевод из промежуточного формата
в формат прикладного уровня.
Слайд 12
Сеансовый уровень
На этом уровне:
устанавливается и завершается соединение двух компьютеров
(сеанс). Путём передачи сообщений определяется метод установления связи между двумя
удалёнными системами, который называется RPC (Remote Procedure Call)– удаленный вызов процедур;выполняется управление диалогом между приложениями. Функция управления диалогом (dialogue control) представляет регламентированные средства:
Слайд 13
- начало переговоров;
- передачи сообщений между удаленными системами;
- прерывание
соединения (по завершению сеанса);
обработка транзакций;
управление разделением данных:
- вставка в
сообщение указателей, которые говорят о начале и конце сообщения. Это производится для повторной передачи пакета в случае ошибки. Повторная передача выполняется с контрольных точек;
Слайд 14

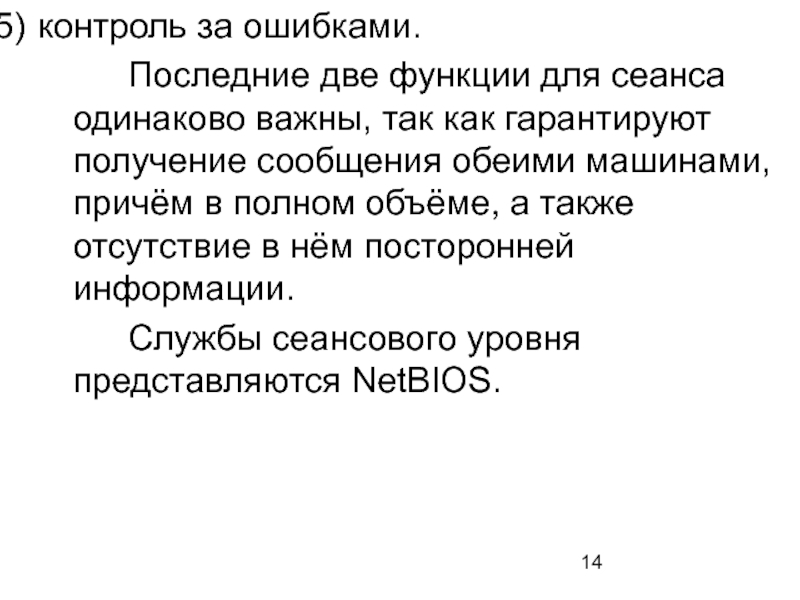

контроль за ошибками.
Последние две функции для сеанса одинаково
важны, так как гарантируют получение сообщения обеими машинами, причём в
полном объёме, а также отсутствие в нём посторонней информации.Службы сеансового уровня представляются NetBIOS.
Слайд 15

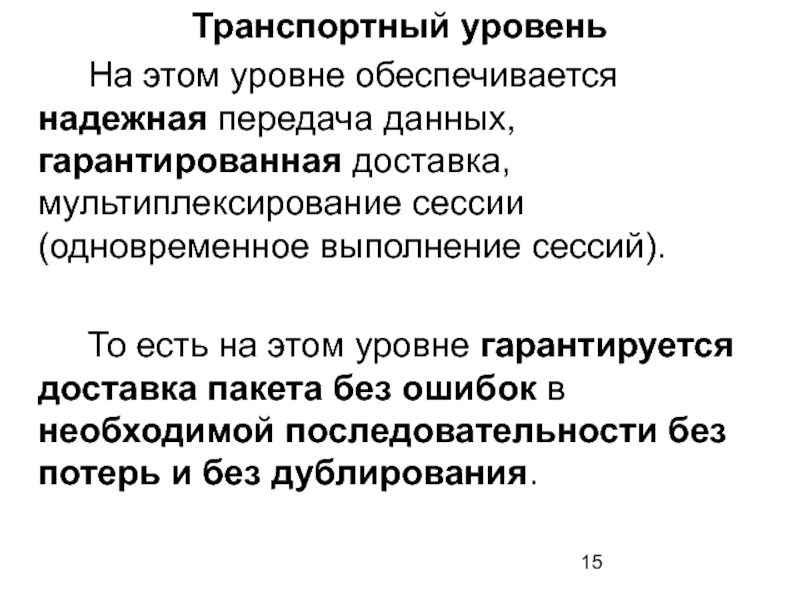

Транспортный уровень
На этом уровне обеспечивается надежная передача данных, гарантированная
доставка, мультиплексирование сессии (одновременное выполнение сессий).
То есть на этом
уровне гарантируется доставка пакета без ошибок в необходимой последовательности без потерь и без дублирования.
Слайд 16

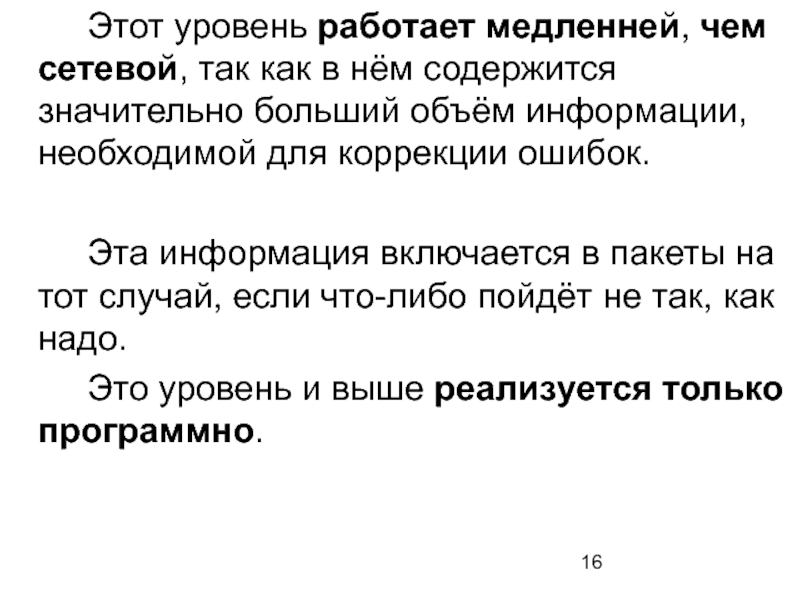

Этот уровень работает медленней, чем сетевой, так как в
нём содержится значительно больший объём информации, необходимой для коррекции ошибок.
Эта
информация включается в пакеты на тот случай, если что-либо пойдёт не так, как надо.Это уровень и выше реализуется только программно.
Слайд 17

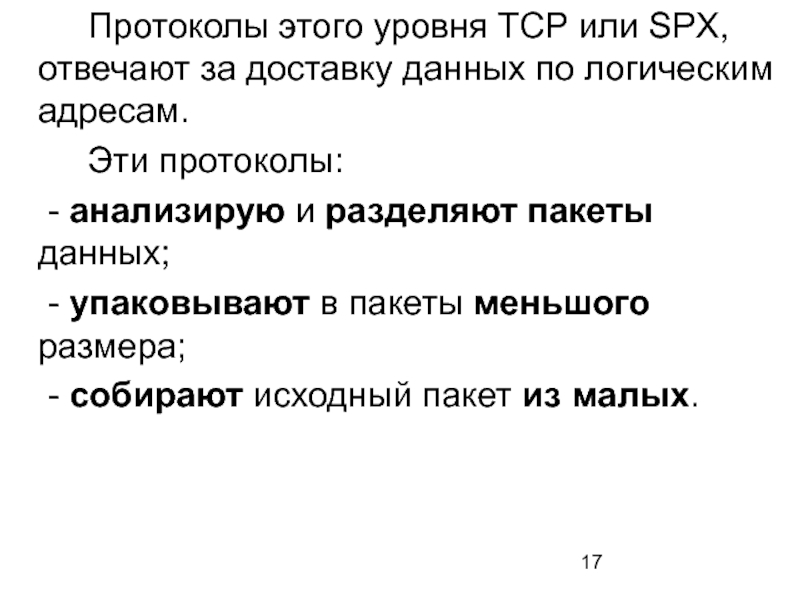

Протоколы этого уровня TCP или SPX, отвечают за доставку
данных по логическим адресам.
Эти протоколы:
- анализирую и разделяют пакеты данных;
-
упаковывают в пакеты меньшого размера;- собирают исходный пакет из малых.
Слайд 18
Сетевой уровень
Сетевой уровень занимает в модели OSI промежуточное
положение: его услугами пользуются более высокие уровни, а для выполнения
своих функций он использует канальный уровень.Протоколы этого уровня отвечают:
- за определение наилучшего пути передачи данных между компьютерами, то есть выполняют маршрутизацию по логическим адресам (IP-адресам);
- создание и ведение таблиц маршрутизации;
Слайд 19

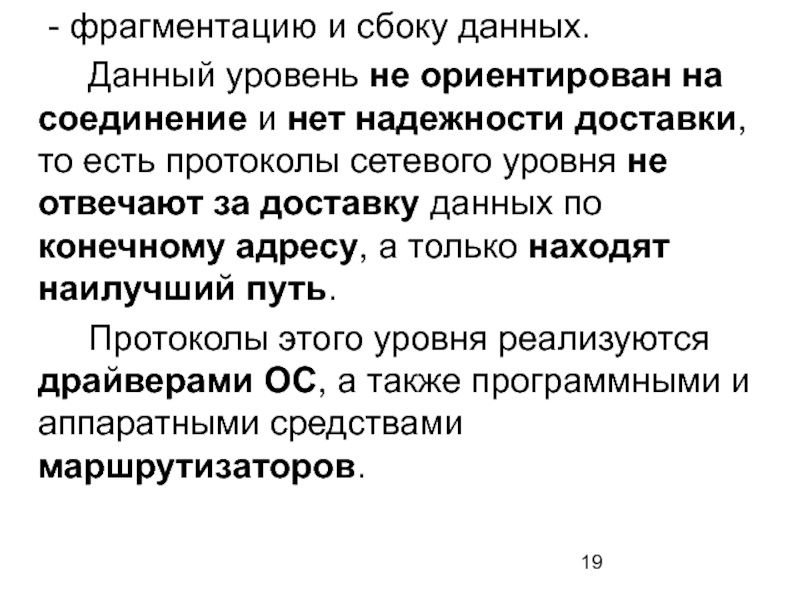

- фрагментацию и сбоку данных.
Данный уровень не ориентирован на
соединение и нет надежности доставки, то есть протоколы сетевого уровня
не отвечают за доставку данных по конечному адресу, а только находят наилучший путь.Протоколы этого уровня реализуются драйверами ОС, а также программными и аппаратными средствами маршрутизаторов.
Слайд 20
Канальный уровень
Функции этого уровня реализуются адаптерами, установленными в PC,
соответсвующими драйверами, а также различным коммуникационным оборудованием:
- мостами;
- коммуникаторами;
- маршрутизаторами.
Слайд 21
Данный уровень:
- обеспечивает надежную передачу данных через физический канал,
то есть окончательную доставку по физическому адресу устройства.
Протоколы предусматриваю механизмы
контроля ошибок и повторной передачи искажённых пакетов.- обеспечивает:
- формировку кадров (фреймов);
- анализ и обработку кадров;
- приём кадров из сети и передачу кадров в сеть.
Слайд 22
Здесь необработанный битовый поток собирается в кадры (фреймы) для
отправки.
Формирование кадров – упаковка данных в небольшие сегменты, называющимися пакетами
или кадрами (фреймами).Помимо данных в каждом пакете содержится адресная информация, и, иногда, запись о количестве данных в пакете.
Содержимое и структура фреймов зависит от типа сети. Если сети Ethernet и Token ring – то надо использовать мосты.
Слайд 23
Физический уровень
Самый низкий уровень в модели OSI. Данные идут
последовательностью или потоком битов.
Физический уровень описывает процесс прохождения сигналов через
среду передачи между сетевыми устройствами. Ею может быть различный кабели, радиоканалы.Физический уровень обеспечивает:
- синхронизацию битов;
- использование цифровых или аналоговых сигналов;
Слайд 24

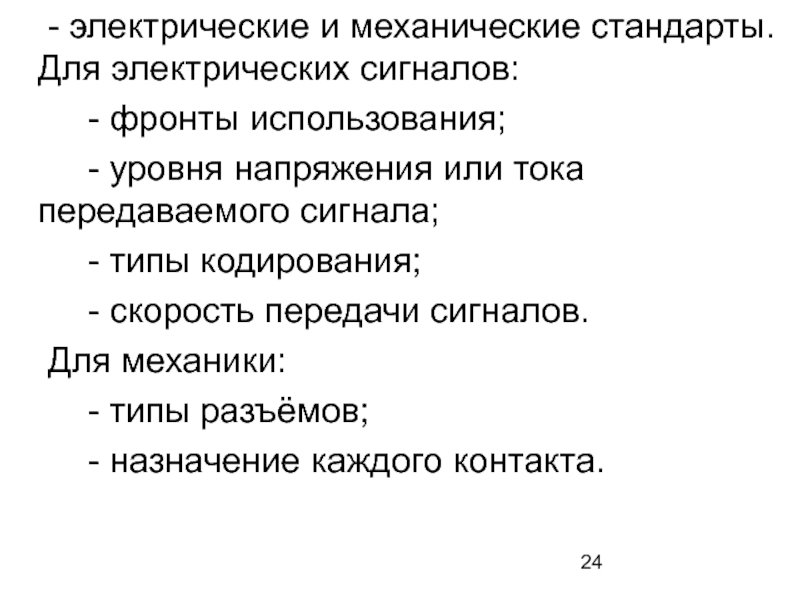

- электрические и механические стандарты. Для электрических сигналов:
- фронты
использования;
- уровня напряжения или тока передаваемого сигнала;
- типы кодирования;
- скорость
передачи сигналов.Для механики:
- типы разъёмов;
- назначение каждого контакта.
Слайд 25

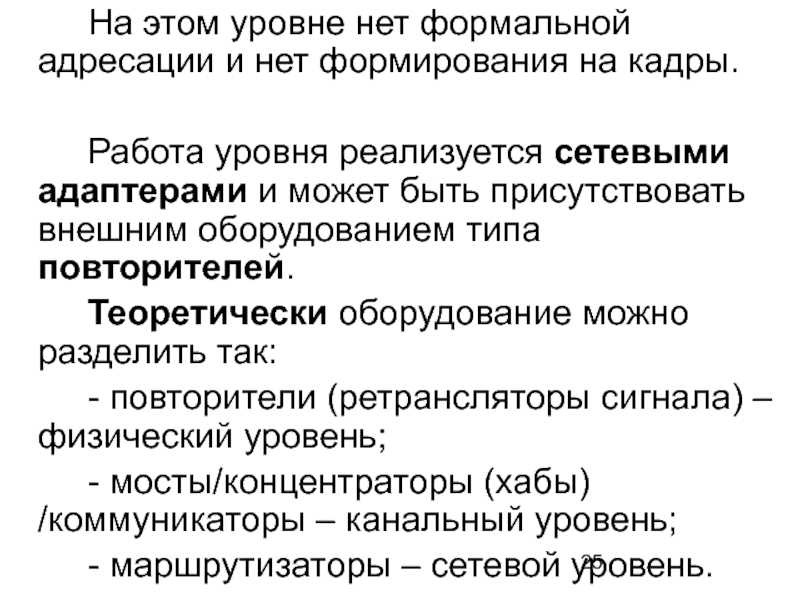

На этом уровне нет формальной адресации и нет формирования
на кадры.
Работа уровня реализуется сетевыми адаптерами и может быть присутствовать
внешним оборудованием типа повторителей.Теоретически оборудование можно разделить так:
- повторители (ретрансляторы сигнала) – физический уровень;
- мосты/концентраторы (хабы) /коммуникаторы – канальный уровень;
- маршрутизаторы – сетевой уровень.
