Слайд 1МОСКОВСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
им. Н.Э. Баумана
ВОЕННО-ТЕХНИЧЕСКАЯ
ПОДГОТОВКА
ФАКУЛЬТЕТ ВОЕННОГО ОБУЧЕНИЯ
Военная кафедра
№1
Слайд 2ТЕМА №5
КОМПЛЕКС ВЫЧИСЛИТЕЛЬНЫХ СРЕДСТВ АСУ
ВОЕННО-ТЕХНИЧЕСКАЯ ПОДГОТОВКА
ЗАНЯТИЕ №5
УСТРОЙСТВО ОБМЕНА (УО) СВ

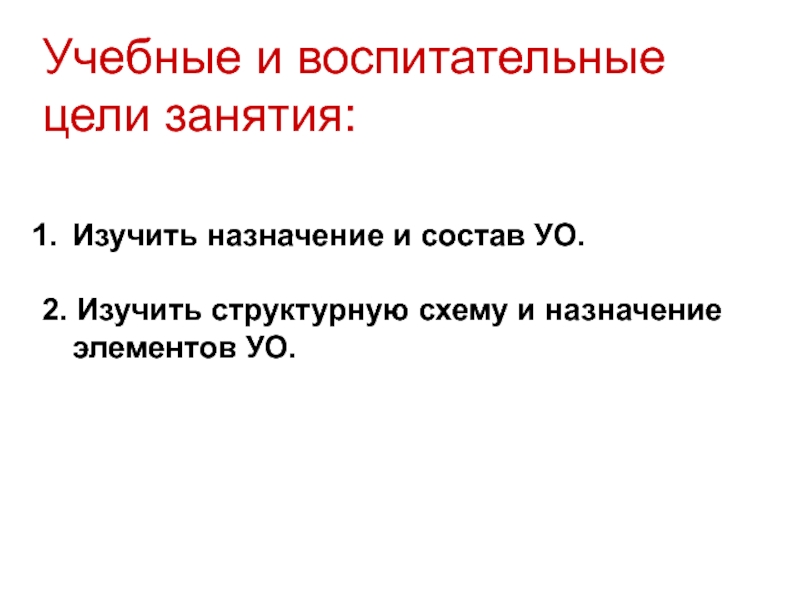

Слайд 3Учебные и воспитательные
цели занятия:
Изучить назначение и состав УО.
2. Изучить
структурную схему и назначение элементов УО.
Слайд 4УЧЕБНЫЕ ВОПРОСЫ
Назначение, основные технические характеристики УО.
2. Структурная схема
УО.
3. Общие сведения о системе команд УО.
Слайд 51.1. Назначение УО СВ
Устройство обмена
УО СВ предназначено для организации обмена информацией между запоминающими устройствами
СВ и абонентами независимо от вычислительного устройства по четырем селекторным каналам с использованием сигналов интерфейса .
Устройство обмена обеспечивает в режиме разделения времени выполнения последовательности команд для каждого канала в соответствии с заданной программой канала и сигналами управления поступающими от абонента.
1. Назначение, основные технические характеристики УО
Слайд 61.2. Основные технические характеристики:
1.Количество каналов 4;
2.
Количество абонентов подключаемых к одному каналу – 16 (с дополнительными
усилителями 32);
3. Разрядность каналов - 36;
4. Тип каналов - селекторный.
1. Назначение, основные технические характеристики УО
Слайд 71. Назначение, основные технические характеристики УО
Селекторный канал обслуживает одновременно одно
внешнее устройство и поэтому участвует только в одной операции по
передаче данных. Посредством селекторных каналов осуществляется передача данных между оперативной памятью быстродействующими устройствами.
Если селекторный канал занят обслуживанием некоторого устройства, то поступающая в это время новая команда на ввод или вывод начинает выполняться только после завершения текущей команды.
Селекторный канал имеет один подканал и может работать только в групповом режиме.
Слайд 81. Назначение, основные технические характеристики УО
Средства канала, необходимые
для выполнения отдельной операции ввода-вывода, то есть для связи с
одним внешним устройством, называются подканалом. Практически подканал - часть памяти канала, которая используется для размещения информации, необходимой для работы с данным внешним устройством.
5. Разрядность передаваемых слов 9,18,27 или 36 разрядов.
6. Метод обмена: по 1-3 каналам осуществляется последовательным кодом младшими разрядами вперед.
Слайд 91. Назначение, основные технические характеристики УО
7. Предельная скорость обмена информацией
- 185 тысяч слов в секунду.
8. Время выполнения операций устройством
обмена от 2,66 мкс до 26 мкс.
Слайд 102. Структурная схема УО.
2. Структурная схема УО
УО представляет собой
четыре селекторных канала, работающих по индивидуальным программам и имеющих общее
оборудование, используемое ими в режиме разделения времени в соответствии с присвоением каждому каналу рангам приоритета. Программа каждого канала хранится в ЗУ, а её выполнение может инициироваться как ВчУ, так и другим каналом. На рисунке №1 представлена структурная схема УО.
Слайд 112. Структурная схема УО.
Рис 1. Структурная схема УО.
Слайд 122. Структурная схема УО.
В состав УО входят следующие функциональные части:
-
схема синхронизации, предназначенная для установки УО в исходное состояние и
синхронизации работы;
- схема заявок и приоритета, осуществляющая прием, хранение заявок канала на выполнение операций и выделение из них самой приоритетной;
- микропрограммная матрица (МПМ), предназначена для реализации микропрограмм УО;
Слайд 132. Структурная схема УО.
- счетчик МК (Сч МК), хранит код
номера МК на время ее выполнения и изменяет этот код
при переходе к новой МК;
- схема управления обменом с ЗУ, предназначенная для формирования сигналов взаимодействия с ЗУ;
- схема конфигурации данных и регистр входной (РВХ), предназначенные для преобразования и хранения информации, поступающей в УО;
Слайд 142. Структурная схема УО.
- внутренняя магистраль (ВНМ), предназначенная для осуществления
пересылок информации между регистрами УО;
- регистр команд (РК), используемый для
хранения кода выполняемой команды;
регистры канальной памяти (КП1, КП2), хранящие исполняемую групповую команду программы канала;
регистр разовых команд (РРК), предназначенный для хранения и выдачи во внешние устройства разовых команд;
Слайд 152. Структурная схема УО.
- буферный и сдвиговый регистры (БР и
СР), предназначенные для хранения информации, передаваемой абоненту (принятой от абонента)
и преобразования ее из параллельного кода в последовательный (из последовательного в параллельный);
- схема управления интерфейсом, формирующая сигналы управления обменом с абонентом;
- схема формирования признаков ССУО и ССК, предназначенная для приема и хранения сигналов сбоя и ошибок;
- схема проверки УО, предназначенная для проверки исправности аппаратуры контроля УО, контроля алгоритма работы микропрограммного управления УО, отключения интерфейса и имитации интерфейсных сигналов. В состав схемы проверки входит регистр текстовых режимов (РТР).
Слайд 16Вопрос 3. Общие сведения о системе команд УО СВ.
Программа
каждого канала УО хранится в ЗУ УО, а ее выполнение
может инициироваться как ВчУ так и любым каналом.
Система команд УО позволяет:
- запускать и останавливать канал;
- производить пуск и останов абонентов, подключенных к данному каналу;
- управлять работой внешних устройств, посредством разовых команд;
- пересылать заданные массивы слов из ЗУ абоненту и от абонента в ОЗУ;
- проверять исправность оборудования;
- осуществлять прерывание программ ВчУ;
- формировать по требованию ВчУ информацию о состоянии УО и каналов;
КОНТРОЛЬНЫЕ ВОПРОСЫ:
1. Назначение УО СВ.
2. Технические
характеристики УО.
3. Состав УО по структурной схеме.
4. Структура команд УО.
5. Групповые и негрупповые команды.
6. Взаимодействие УО с ВчУ, УК и ЗУ.
7. Взаимодействие УО с абонентами.
8. Приоритет в обслуживании абонентов.
9. Адресация УО.
ЗАДАНИЕ НА САМОПОПОДГОТОВКУ:
1. Изучить назначение, состав УО и технические характеристики.
2. Изучить систему команд УО.
3. Изучить принцип работы УО по структурной схеме.
