Слайд 1MS 24
Классические настенные котлы ZENA

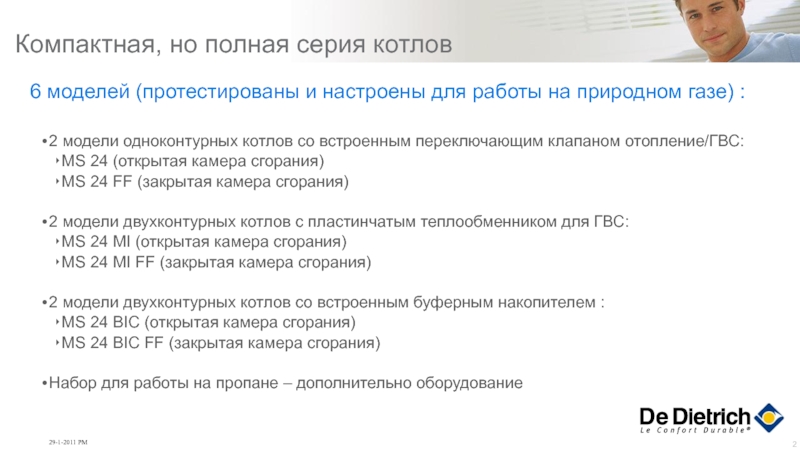

Слайд 2
Компактная, но полная серия котлов
6 моделей (протестированы и настроены для
работы на природном газе) :
2 модели одноконтурных котлов со встроенным
переключающим клапаном отопление/ГВС:
MS 24 (открытая камера сгорания)
MS 24 FF (закрытая камера сгорания)
2 модели двухконтурных котлов с пластинчатым теплообменником для ГВС:
MS 24 MI (открытая камера сгорания)
MS 24 MI FF (закрытая камера сгорания)
2 модели двухконтурных котлов со встроенным буферным накопителем :
MS 24 BIC (открытая камера сгорания)
MS 24 BIC FF (закрытая камера сгорания)
Набор для работы на пропане – дополнительно оборудование

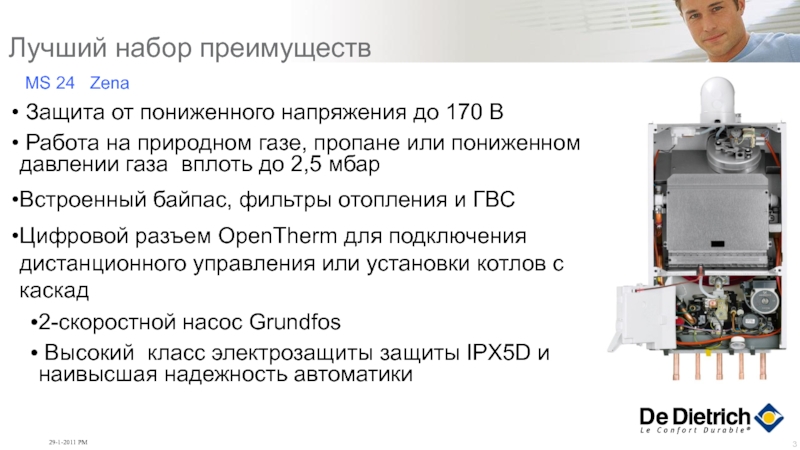

Слайд 3Лучший набор преимуществ
MS 24 Zena
Защита от пониженного
напряжения до 170 В
Работа на природном газе, пропане или
пониженном давлении газа вплоть до 2,5 мбар
Встроенный байпас, фильтры отопления и ГВС
Цифровой разъем OpenTherm для подключения дистанционного управления или установки котлов с каскад
2-скоростной насос Grundfos
Высокий класс электрозащиты защиты IPX5D и наивысшая надежность автоматики
Слайд 4Оптимальные одноконтурные модели

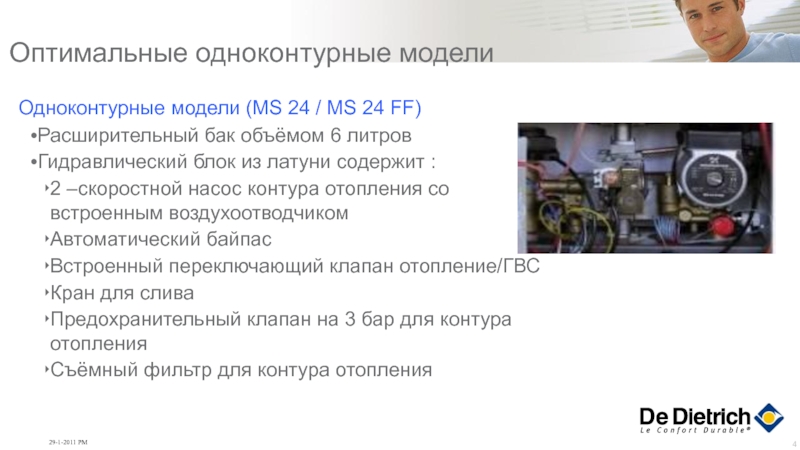

Одноконтурные модели (MS 24 / MS 24 FF)
Расширительный бак объёмом 6 литров
Гидравлический блок из латуни содержит :
2
–скоростной насос контура отопления со встроенным воздухоотводчиком
Автоматический байпас
Встроенный переключающий клапан отопление/ГВС
Кран для слива
Предохранительный клапан на 3 бар для контура отопления
Съёмный фильтр для контура отопления

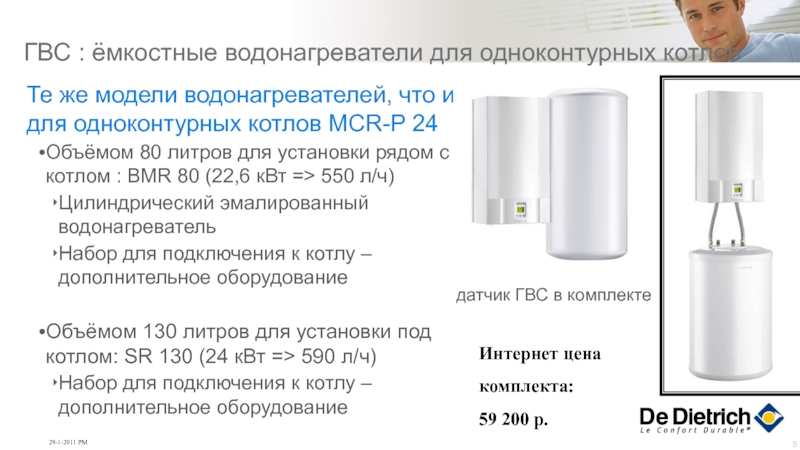

Слайд 5ГВС : ёмкостные водонагреватели для одноконтурных котлов
Те же модели водонагревателей,
что и для одноконтурных котлов MCR-P 24
Объёмом 80 литров для
установки рядом с котлом : BMR 80 (22,6 кВт => 550 л/ч)
Цилиндрический эмалированный водонагреватель
Набор для подключения к котлу – дополнительное оборудование
Объёмом 130 литров для установки под котлом: SR 130 (24 кВт => 590 л/ч)
Набор для подключения к котлу – дополнительное оборудование
датчик ГВС в комплекте
Интернет цена комплекта:
59 200 р.
Слайд 6Интернет цена:
32 600 р. BLC 150
38 900 р. BLC 200
Слайд 7BLC – серия Confort

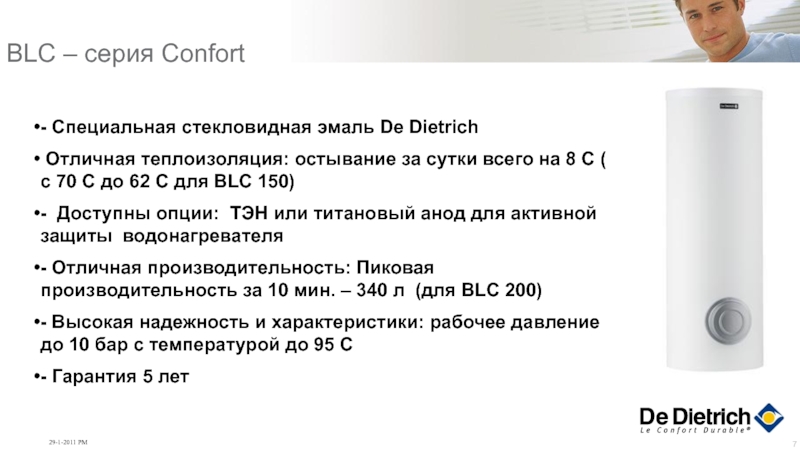

- Специальная стекловидная эмаль De Dietrich
Отличная
теплоизоляция: остывание за сутки всего на 8 С ( с
70 С до 62 С для BLC 150)
- Доступны опции: ТЭН или титановый анод для активной защиты водонагревателя
- Отличная производительность: Пиковая производительность за 10 мин. – 340 л (для BLC 200)
- Высокая надежность и характеристики: рабочее давление до 10 бар с температурой до 95 С
- Гарантия 5 лет

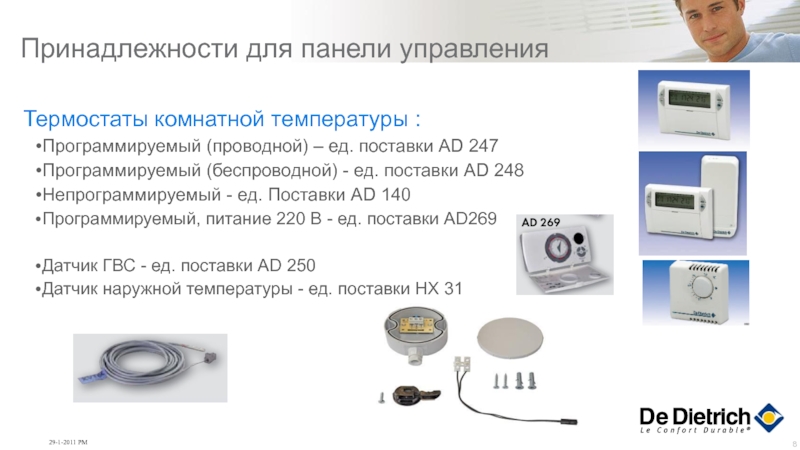

Слайд 8Принадлежности для панели управления
Термостаты комнатной температуры :
Программируемый (проводной) – ед.
поставки AD 247
Программируемый (беспроводной) - ед. поставки AD 248
Непрограммируемый -
ед. Поставки AD 140
Программируемый, питание 220 В - ед. поставки AD269
Датчик ГВС - ед. поставки AD 250
Датчик наружной температуры - ед. поставки HX 31

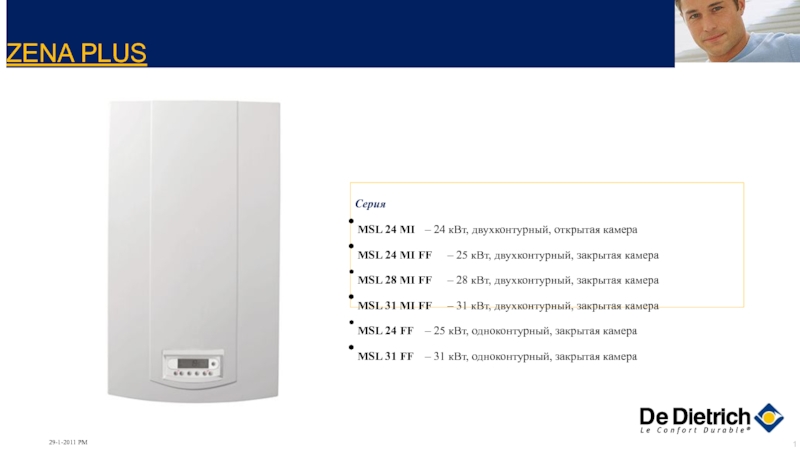

Слайд 10ZENA PLUS
Серия
MSL 24 MI – 24 кВт, двухконтурный, открытая
камера
MSL 24 MI FF – 25 кВт, двухконтурный,
закрытая камера
MSL 28 MI FF – 28 кВт, двухконтурный, закрытая камера
MSL 31 MI FF – 31 кВт, двухконтурный, закрытая камера
MSL 24 FF – 25 кВт, одноконтурный, закрытая камера
MSL 31 FF – 31 кВт, одноконтурный, закрытая камера

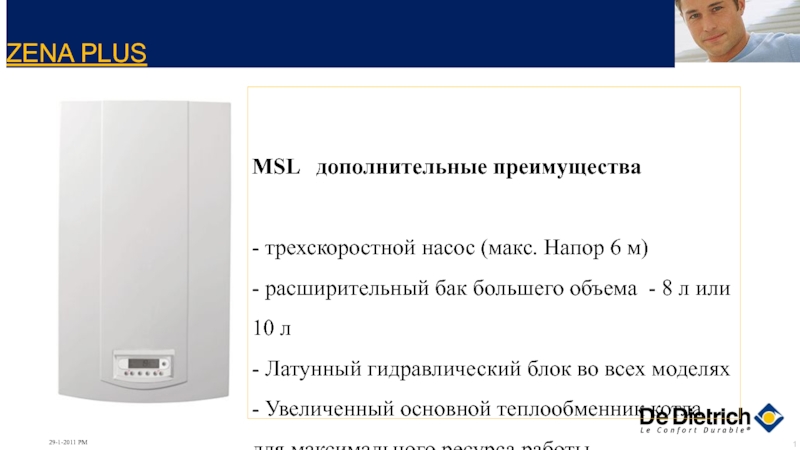

Слайд 11ZENA PLUS
MSL дополнительные преимущества
- трехскоростной насос (макс. Напор 6
м)
- расширительный бак большего объема - 8 л или 10
л
- Латунный гидравлический блок во всех моделях
- Увеличенный основной теплообменник котла для максимального ресурса работы
- Широкие возможности по тестированию, анализу работы котла и настройкам
-Режим «теплые полы»

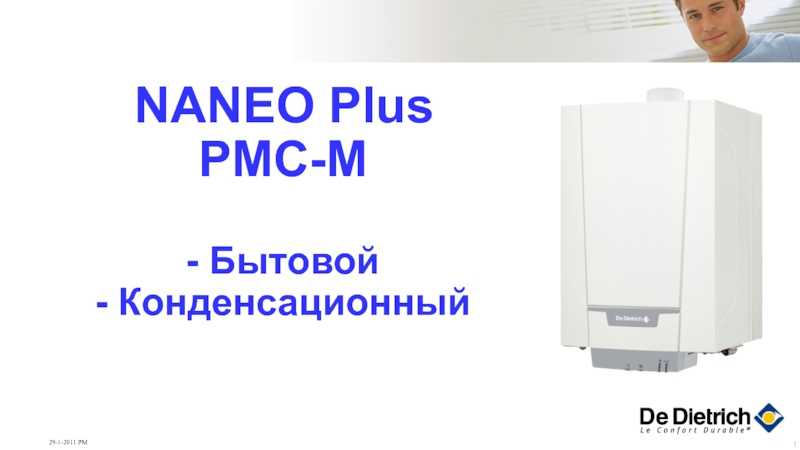

Слайд 14NANEO Plus
PMC-M
- Бытовой
- Конденсационный
Слайд 15Преимущества

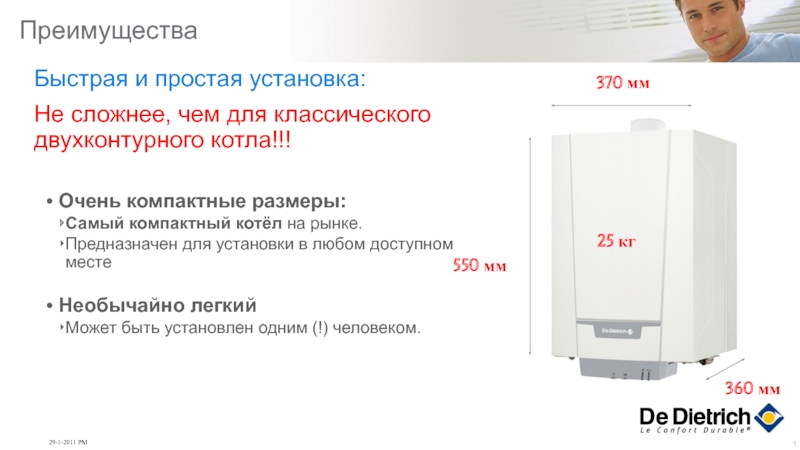

Быстрая и простая установка:
Не сложнее, чем для классического двухконтурного котла!!!

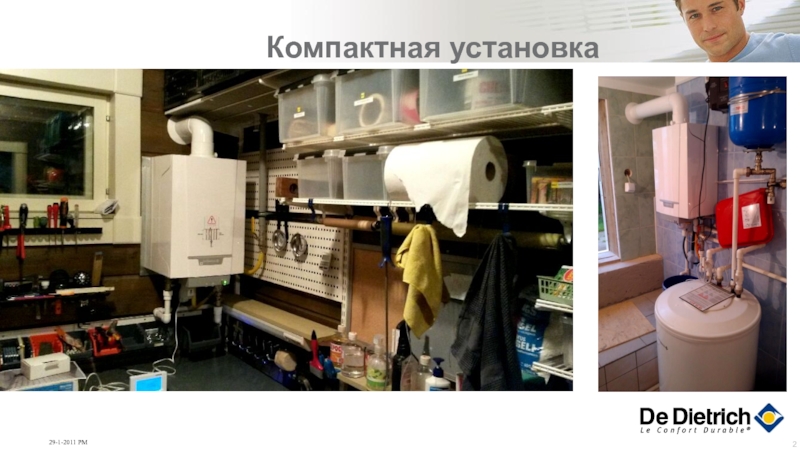

Очень компактные размеры:
Самый компактный котёл на рынке.
Предназначен для установки
в любом доступном месте
Необычайно легкий
Может быть установлен одним (!) человеком.
550 мм
370 мм
25 кг
360 мм

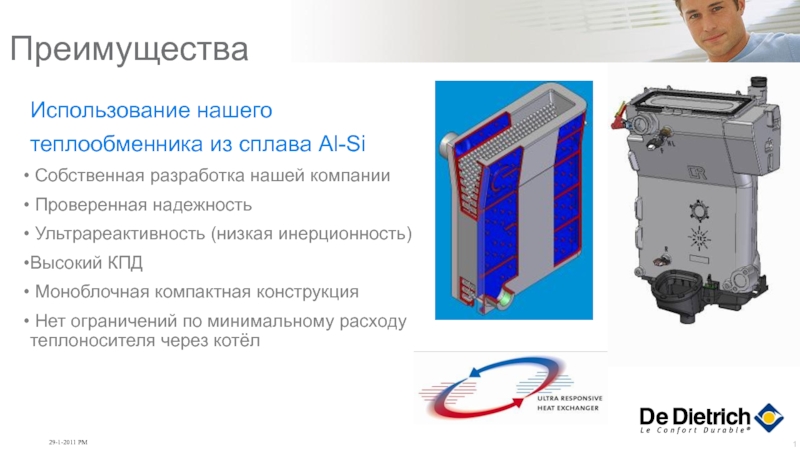

Слайд 16Использование нашего
теплообменника из сплава Al-Si
Собственная разработка нашей компании
Проверенная надежность
Ультрареактивность (низкая инерционность)
Высокий КПД
Моноблочная компактная конструкция
Нет ограничений по минимальному расходу теплоносителя через котёл
Преимущества

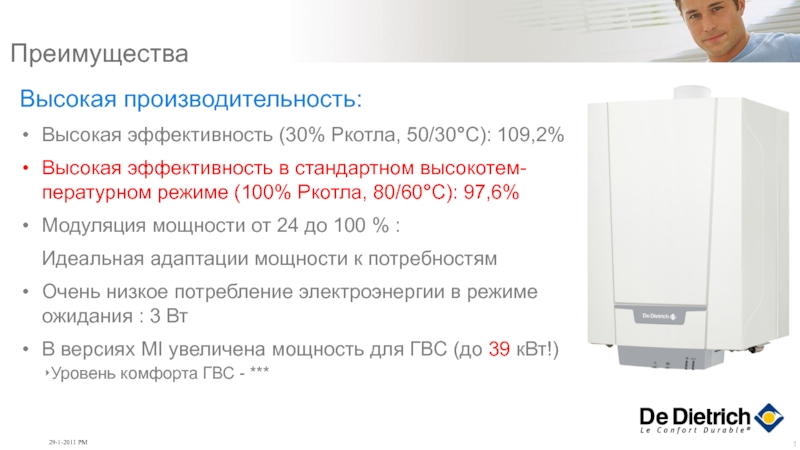

Слайд 17Высокая производительность:
Высокая эффективность (30% Ркотла, 50/30°С): 109,2%
Высокая эффективность в стандартном
высокотем-пературном режиме (100% Ркотла, 80/60°С): 97,6%
Модуляция мощности от 24 до
100 % :
Идеальная адаптации мощности к потребностям
Очень низкое потребление электроэнергии в режиме ожидания : 3 Вт
В версиях MI увеличена мощность для ГВС (до 39 кВт!)
Уровень комфорта ГВС - ***
Преимущества

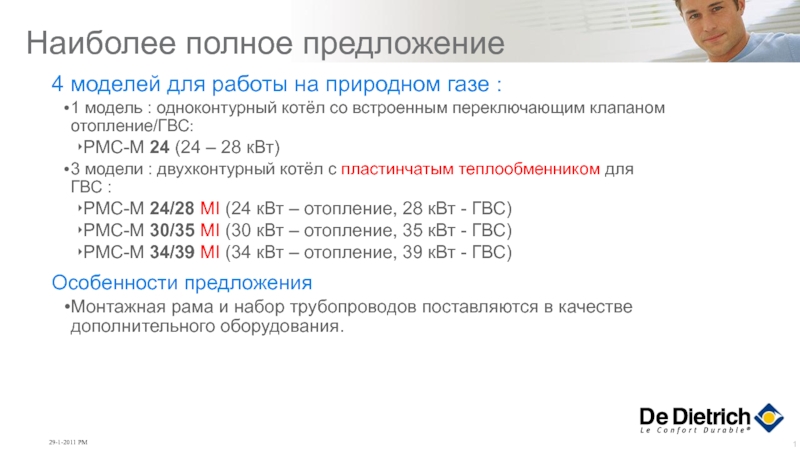

Слайд 18Наиболее полное предложение
4 моделей для работы на природном газе :
1
модель : одноконтурный котёл со встроенным переключающим клапаном отопление/ГВС:
PMC-M 24
(24 – 28 кВт)
3 модели : двухконтурный котёл с пластинчатым теплообменником для ГВС :
PMC-M 24/28 MI (24 кВт – отопление, 28 кВт - ГВС)
PMC-M 30/35 MI (30 кВт – отопление, 35 кВт - ГВС)
PMC-M 34/39 MI (34 кВт – отопление, 39 кВт - ГВС)
Особенности предложения
Монтажная рама и набор трубопроводов поставляются в качестве дополнительного оборудования.

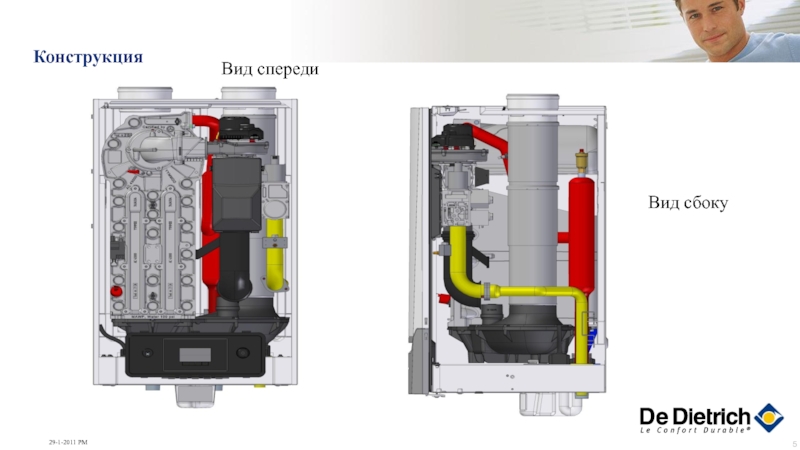

Слайд 19Конструкция

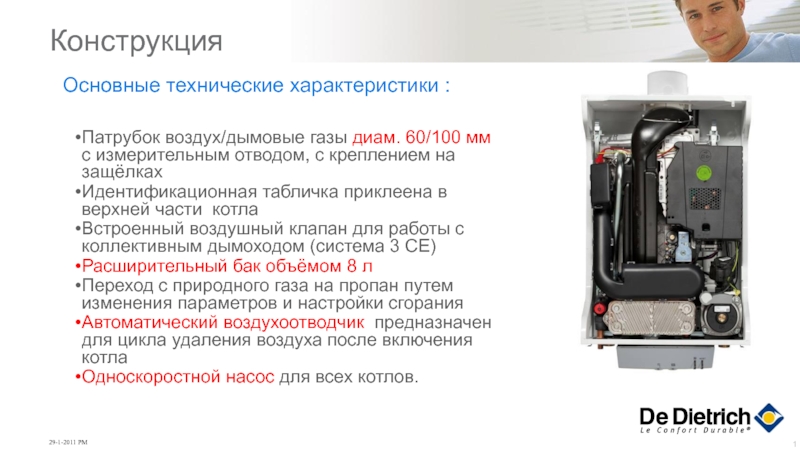

Основные технические характеристики :
Патрубок воздух/дымовые газы диам. 60/100
мм с измерительным отводом, с креплением на защёлках
Идентификационная табличка приклеена
в верхней части котла
Встроенный воздушный клапан для работы с коллективным дымоходом (система 3 СЕ)
Расширительный бак объёмом 8 л
Переход с природного газа на пропан путем изменения параметров и настройки сгорания
Автоматический воздухоотводчик предназначен для цикла удаления воздуха после включения котла
Односкоростной насос для всех котлов.
Слайд 20Конструкция
Светодиод и кнопка “монтажник”
Светодиод и кнопка “reset” (сброс)
Ручки регулировки
отопления и ГВС

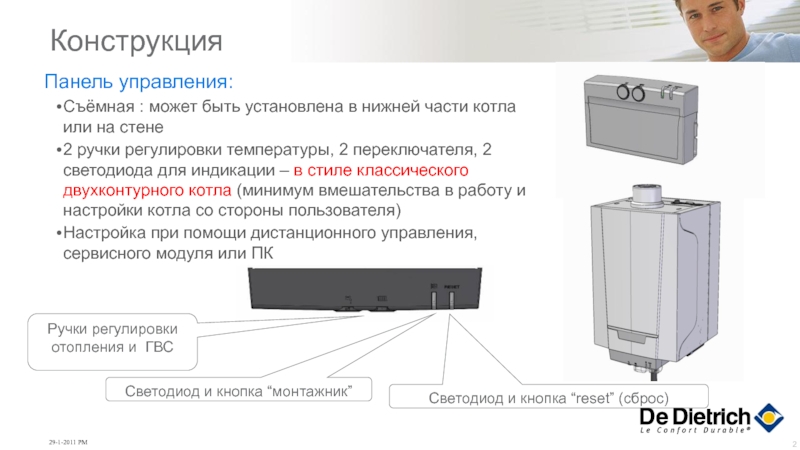

Панель управления:
Съёмная : может быть установлена в
нижней части котла или на стене
2 ручки регулировки температуры, 2 переключателя, 2 светодиода для индикации – в стиле классического двухконтурного котла (минимум вмешательства в работу и настройки котла со стороны пользователя)
Настройка при помощи дистанционного управления, сервисного модуля или ПК

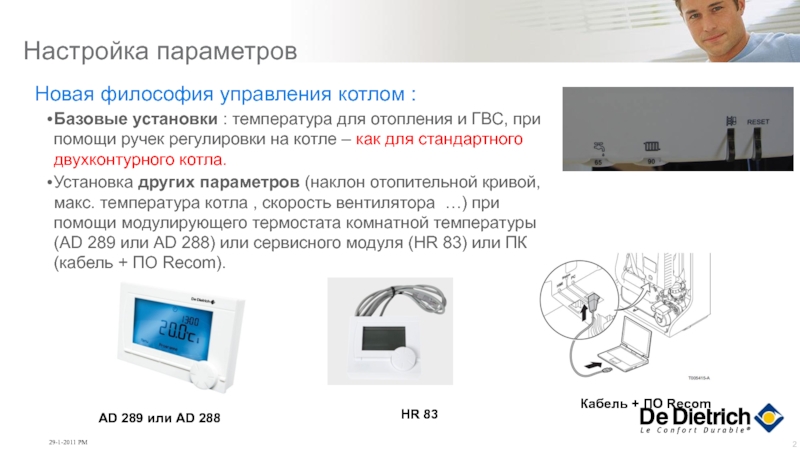

Слайд 21Настройка параметров
HR 83
AD 289 или AD 288
Новая философия управления котлом
:
Базовые установки : температура для отопления и ГВС, при помощи
ручек регулировки на котле – как для стандартного двухконтурного котла.
Установка других параметров (наклон отопительной кривой, макс. температура котла , скорость вентилятора …) при помощи модулирующего термостата комнатной температуры (AD 289 или AD 288) или сервисного модуля (HR 83) или ПК (кабель + ПО Recom).
Кабель + ПО Recom

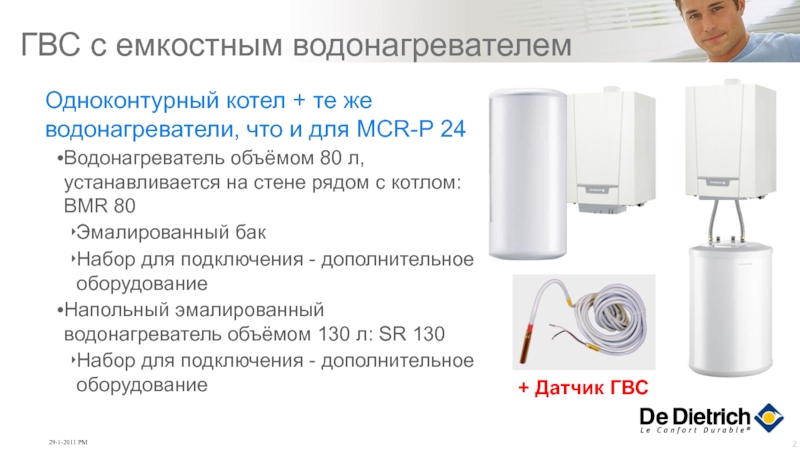

Слайд 22ГВС с емкостным водонагревателем
Одноконтурный котел + те же водонагреватели, что
и для MCR-P 24
Водонагреватель объёмом 80 л, устанавливается на стене
рядом с котлом: BMR 80
Эмалированный бак
Набор для подключения - дополнительное оборудование
Напольный эмалированный водонагреватель объёмом 130 л: SR 130
Набор для подключения - дополнительное оборудование
+ Датчик ГВС
Слайд 23 Варианты управления : 3 уровня комфорта

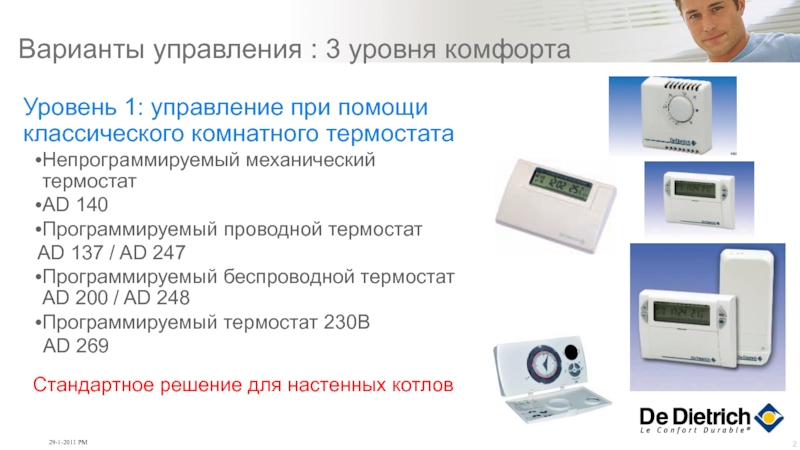

Уровень 1: управление при
помощи классического комнатного термостата
Непрограммируемый механический термостат
AD 140
Программируемый проводной термостат
AD 137 / AD 247
Программируемый беспроводной термостат
AD 200 / AD 248
Программируемый термостат 230В
AD 269
Стандартное решение для настенных котлов
Слайд 24 Варианты управления : 3 уровня комфорта

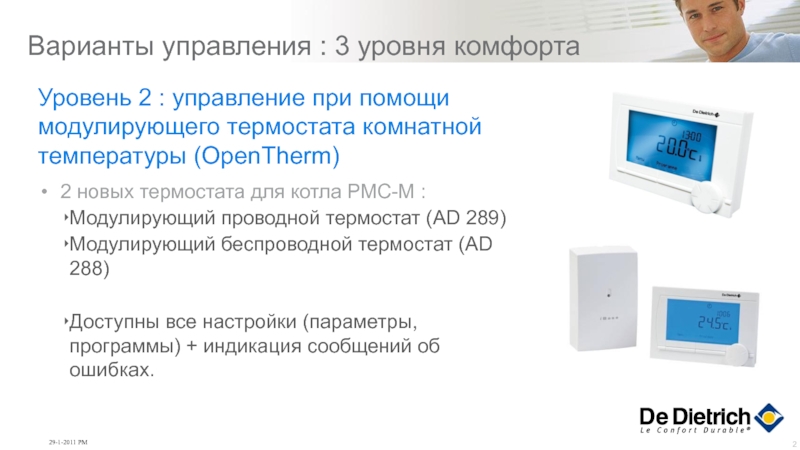

Уровень 2 : управление
при помощи модулирующего термостата комнатной температуры (OpenTherm)
2 новых термостата
для котла PMC-M :
Модулирующий проводной термостат (AD 289)
Модулирующий беспроводной термостат (AD 288)
Доступны все настройки (параметры, программы) + индикация сообщений об ошибках.
Слайд 25 Варианты управления : 3 уровня комфорта

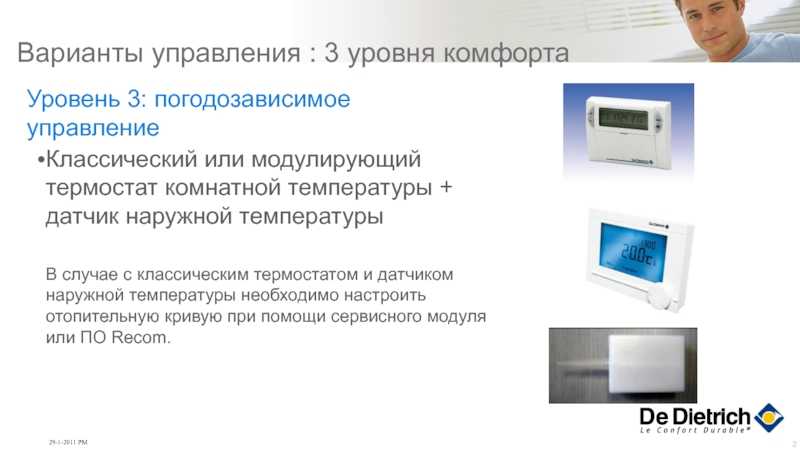

Уровень 3: погодозависимое управление
Классический
или модулирующий термостат комнатной температуры + датчик наружной температуры
В
случае с классическим термостатом и датчиком наружной температуры необходимо настроить отопительную кривую при помощи сервисного модуля или ПО Recom.

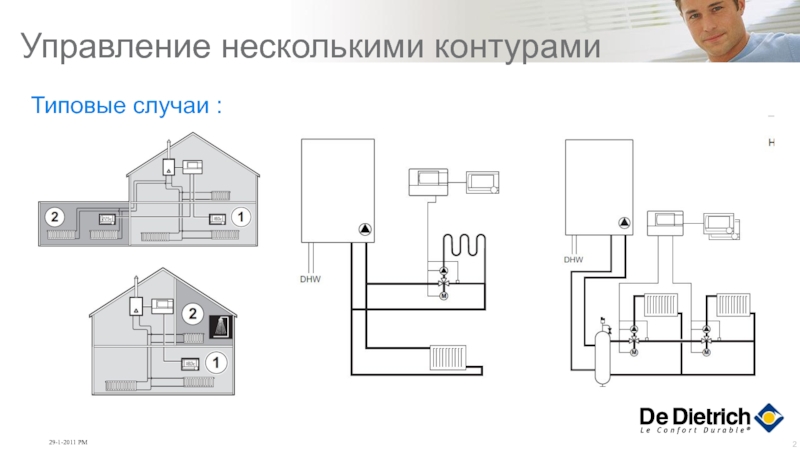

Слайд 26Управление несколькими контурами

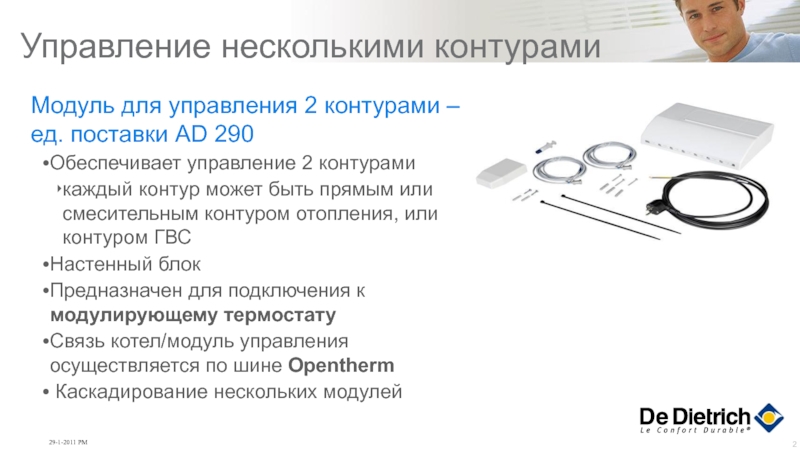

Модуль для управления 2 контурами – ед. поставки
AD 290
Обеспечивает управление 2 контурами
каждый контур может быть прямым или
смесительным контуром отопления, или контуром ГВС
Настенный блок
Предназначен для подключения к модулирующему термостату
Связь котел/модуль управления осуществляется по шине Opentherm

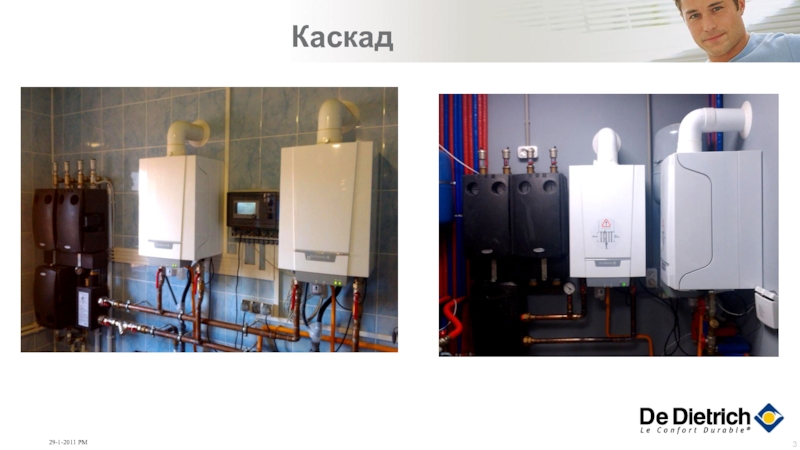

Каскадирование нескольких модулей

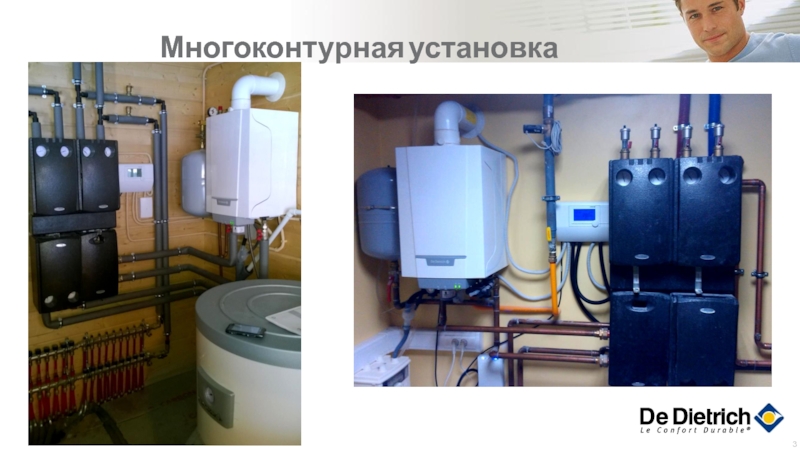

Слайд 27Управление несколькими контурами
Типовые случаи :

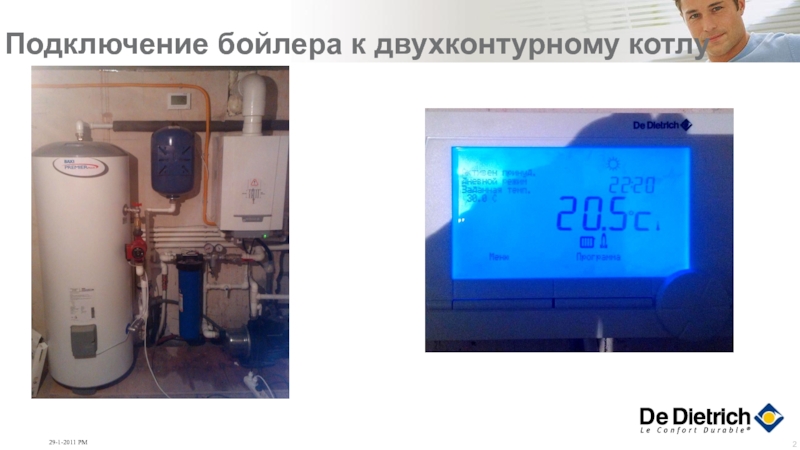

Слайд 28Подключение бойлера к двухконтурному котлу
Слайд 32Широкий модельный ряд мощность от 15 до 35 кВт:
3 одноступенчатые
модели с переключаюим клапаном отопление/ГВС :
MCA 15
MCA 25
MCA
35
1 двухступенчатая модель с пластинчатым теплообменником
MCA 25/28 MI
1 модель со встроенным водонагревателем ГВС
MCA 25/28 BIC

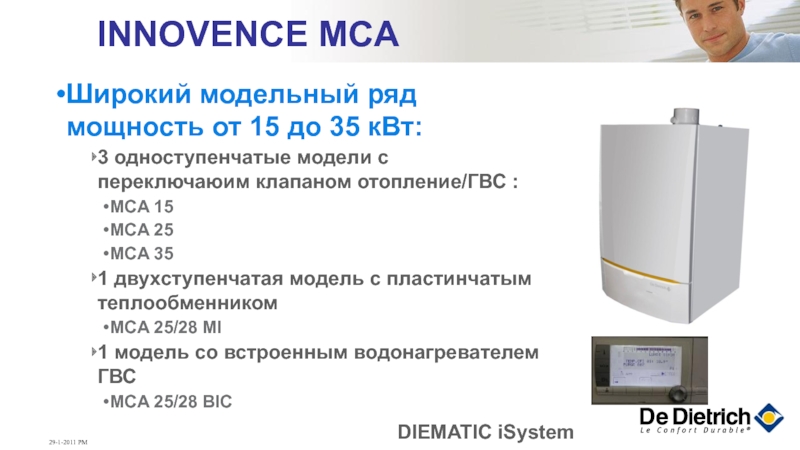

INNOVENCE MCA
DIEMATIC iSystem

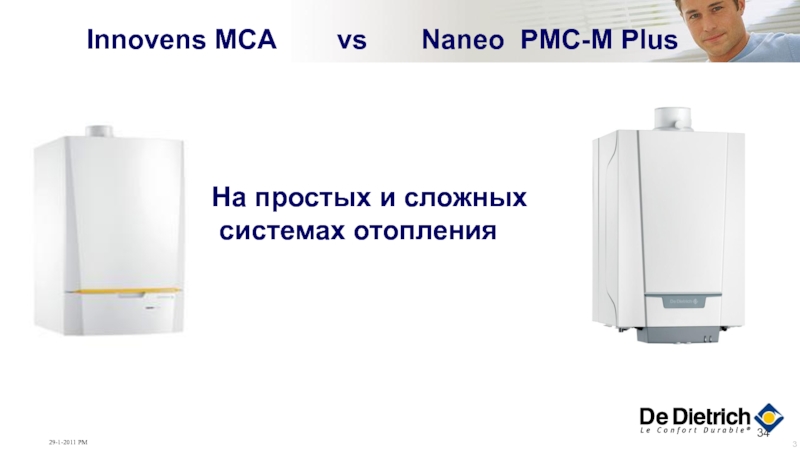

Слайд 34Innovens MCA vs Naneo
PMC-M Plus
На простых и сложных
системах отопления

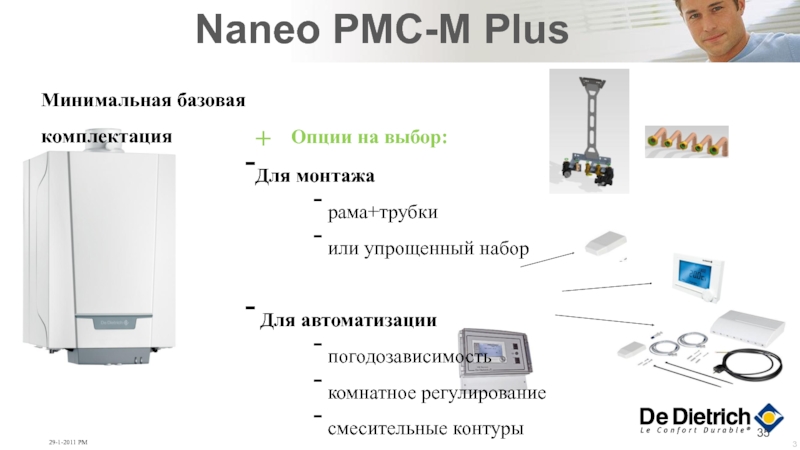

Слайд 35Naneo PMC-M Plus
Минимальная базовая комплектация
+ Опции на выбор:
Для монтажа
рама+трубки
или упрощенный набор
Для автоматизации
погодозависимость
комнатное регулирование
смесительные
контуры
каскад
Слайд 36Innovens MCA

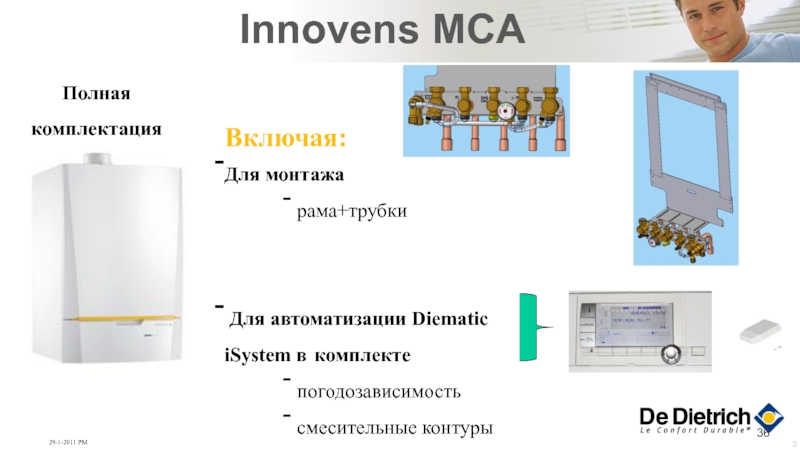

Полная комплектация
Включая:
Для монтажа
рама+трубки
Для автоматизации Diematic iSystem в
комплекте
погодозависимость
смесительные контуры
каскад
комнатное регулирование (при добавлении датчиков)

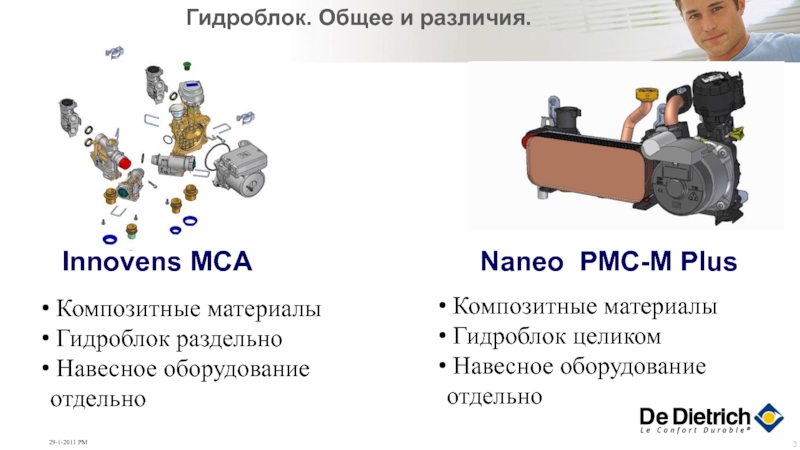

Слайд 37Гидроблок. Общее и различия.
Композитные материалы
Гидроблок целиком
Навесное
оборудование отдельно
Innovens MCA
Naneo PMC-M Plus
Композитные материалы
Гидроблок раздельно
Навесное оборудование отдельно

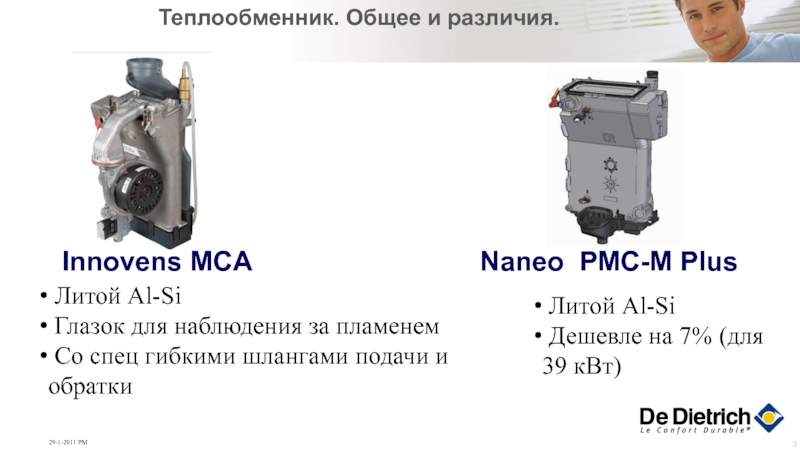

Слайд 38Теплообменник. Общее и различия.
Литой Al-Si
Дешевле на 7%
(для 39 кВт)
Innovens MCA
Naneo PMC-M Plus
Литой Al-Si
Глазок для наблюдения за пламенем
Со спец гибкими шлангами подачи и обратки
Слайд 39Горелка. Общее и различия.

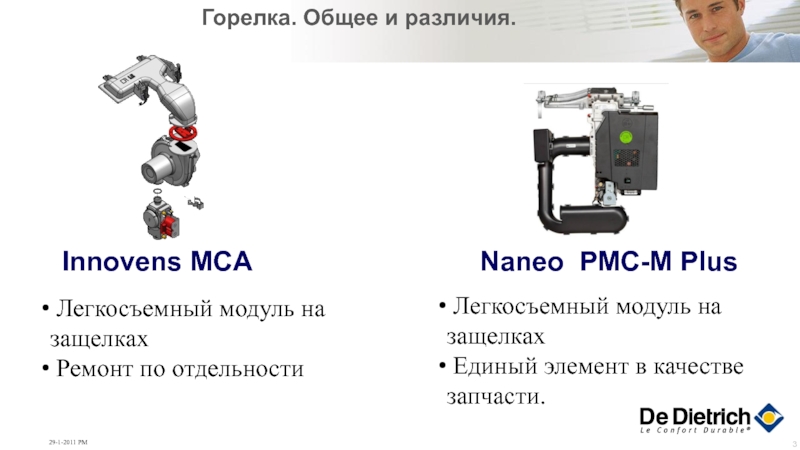

Легкосъемный модуль на защелках
Единый
элемент в качестве запчасти.
Innovens MCA
Naneo PMC-M Plus
Легкосъемный модуль на защелках
Ремонт по отдельности

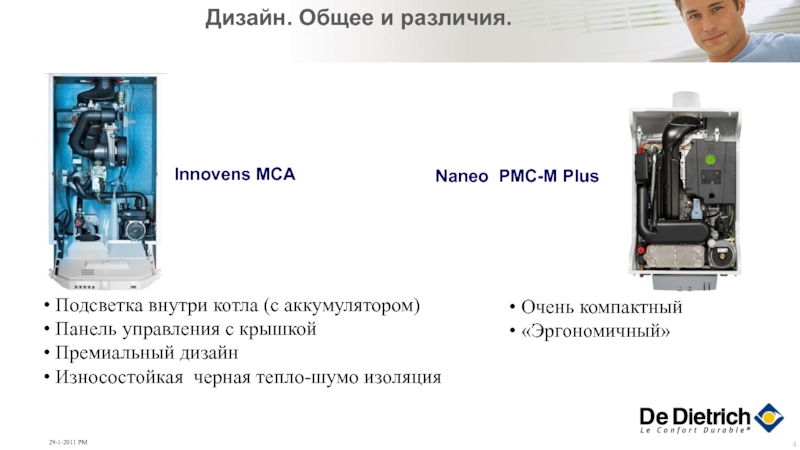

Слайд 40Дизайн. Общее и различия.
Очень компактный
«Эргономичный»
Innovens MCA
Подсветка
внутри котла (с аккумулятором)
Панель управления с крышкой
Премиальный дизайн
Износостойкая черная тепло-шумо изоляция
Naneo PMC-M Plus

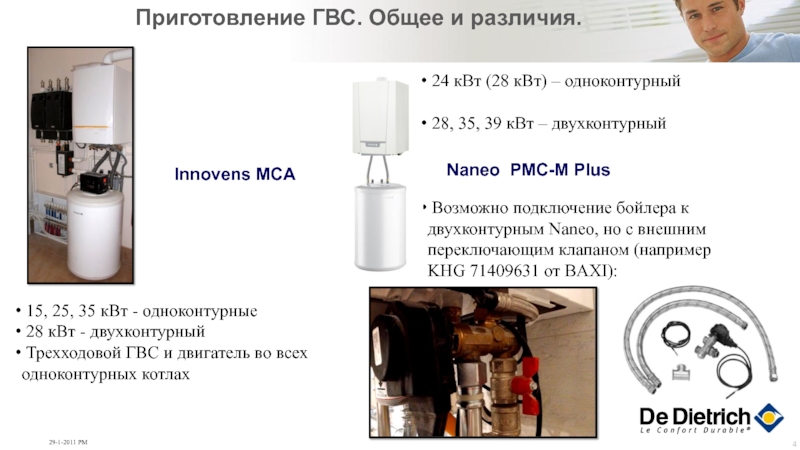

Слайд 41Приготовление ГВС. Общее и различия.
24 кВт (28 кВт)
– одноконтурный
28, 35, 39 кВт – двухконтурный
Возможно подключение
бойлера к двухконтурным Naneo, но с внешним переключающим клапаном (например KHG 71409631 от BAXI):
Innovens MCA
15, 25, 35 кВт - одноконтурные
28 кВт - двухконтурный
Трехходовой ГВС и двигатель во всех одноконтурных котлах
Naneo PMC-M Plus

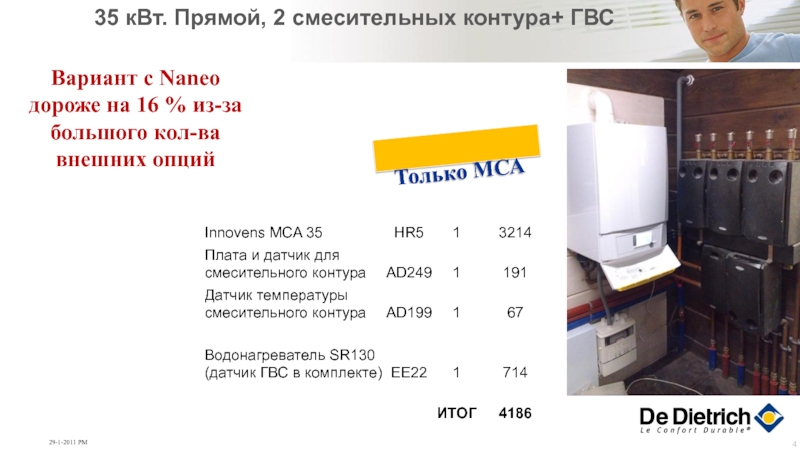

Слайд 4235 кВт. Прямой, 2 смесительных контура+ ГВС
Вариант с Naneo дороже
на 16 % из-за большого кол-ва внешних опций
Только МСА

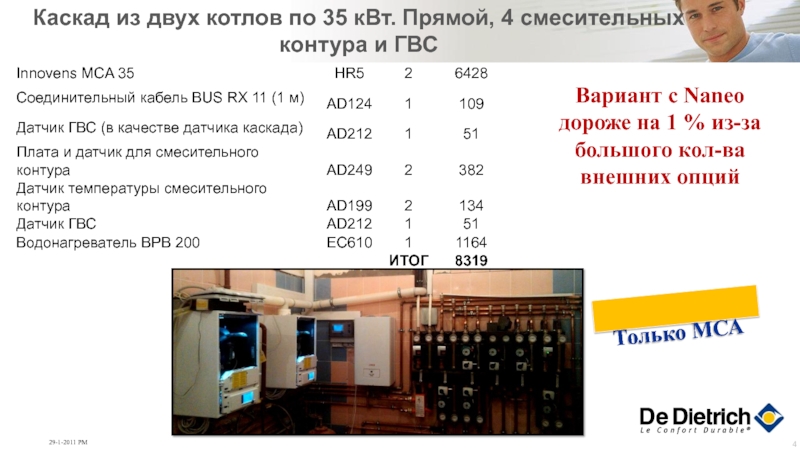

Слайд 43Каскад из двух котлов по 35 кВт. Прямой, 4 смесительных
контура и ГВС
Вариант с Naneo дороже на 1 %
из-за большого кол-ва внешних опций
Только МСА

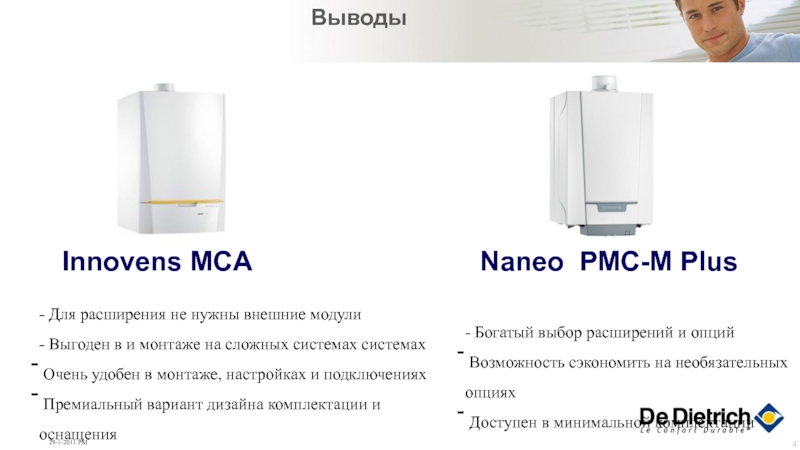

Слайд 44Выводы
Innovens MCA
Naneo PMC-M Plus
- Для
расширения не нужны внешние модули
- Выгоден в и монтаже на сложных системах системах
Очень удобен в монтаже, настройках и подключениях
Премиальный вариант дизайна комплектации и оснащения
- Богатый выбор расширений и опций
Возможность сэкономить на необязательных опциях
Доступен в минимальной комплектации

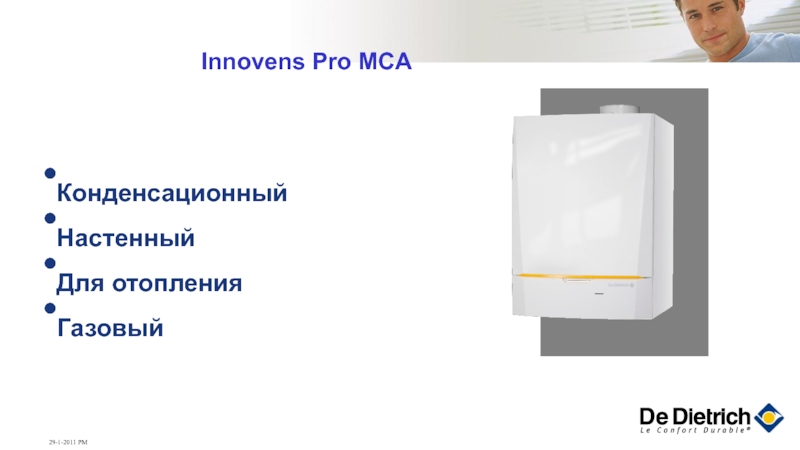

Слайд 45Innovens Pro MCA
Конденсационный
Настенный
Для отопления
Газовый

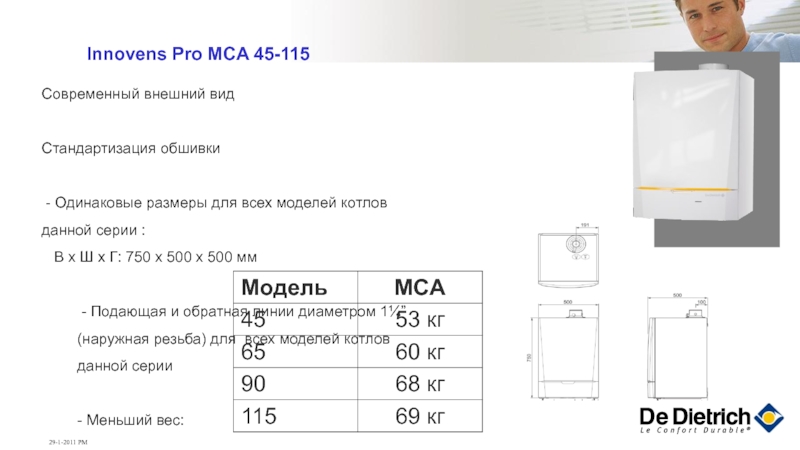

Слайд 46Innovens Pro MCA 45-115
Современный внешний вид
Стандартизация обшивки
- Одинаковые размеры
для всех моделей котлов данной серии :
В x
Ш x Г: 750 x 500 x 500 мм
- Подающая и обратная линии диаметром 1¼” (наружная резьба) для всех моделей котлов данной серии
- Меньший вес:
Слайд 47Горелка
Горелка полного предваритель-ного смешения из нержавеющей стали с покрытием и
сплетенных металлических волокон
Диапазон модуляции :18 - 100 %
Адаптация мощности к
потребностям в тепле
Экономия топлива
Шумоглушитель на заборе воздуха
Уменьшение уровня шума
Низкие выбросы NOx и CO
Защита окружающей среды

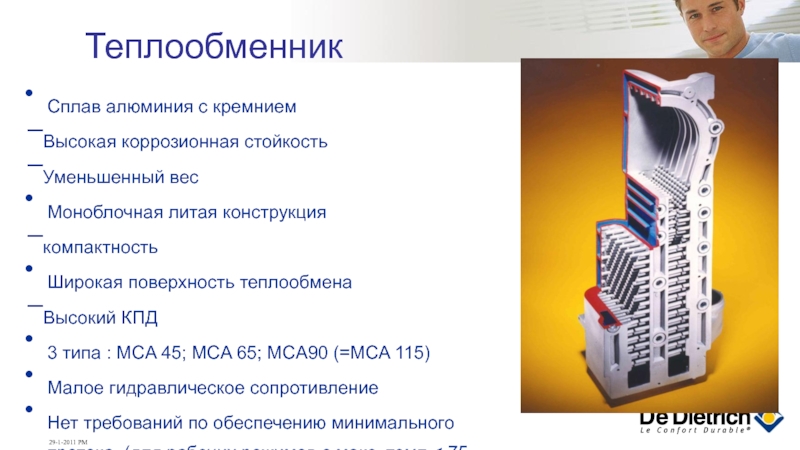

Слайд 48Теплообменник
Сплав алюминия с кремнием
Высокая коррозионная стойкость
Уменьшенный вес
Моноблочная литая конструкция
компактность
Широкая поверхность
теплообмена
Высокий КПД
3 типа : MCA 45; MCA 65; MCA90 (=MCA
115)
Малое гидравлическое сопротивление
Нет требований по обеспечению минимального протока (для рабочих режимов с макс. темп.< 75 oC)
Простое техническое обслуживание : доступ спереди
Слайд 49

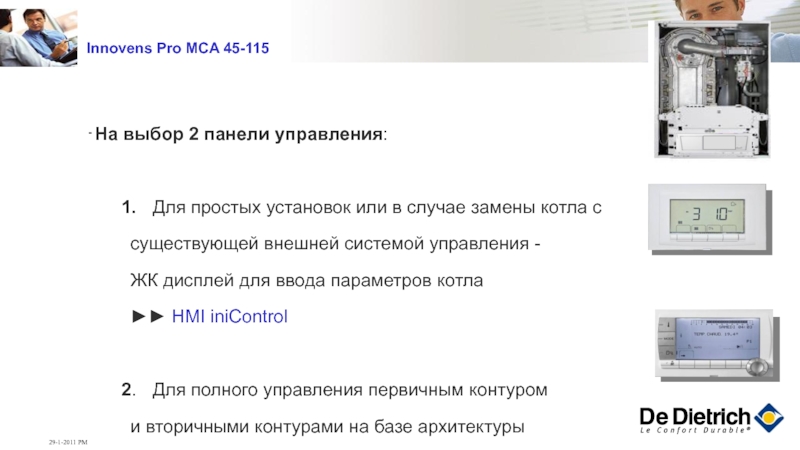

- На выбор 2 панели управления:
1. Для простых
установок или в случае замены котла с
существующей внешней системой
управления -
ЖК дисплей для ввода параметров котла
►► HMI iniControl
2. Для полного управления первичным контуром
и вторичными контурами на базе архитектуры
Diematic
► ► Diematic iSystem
Innovens Pro MCA 45-115

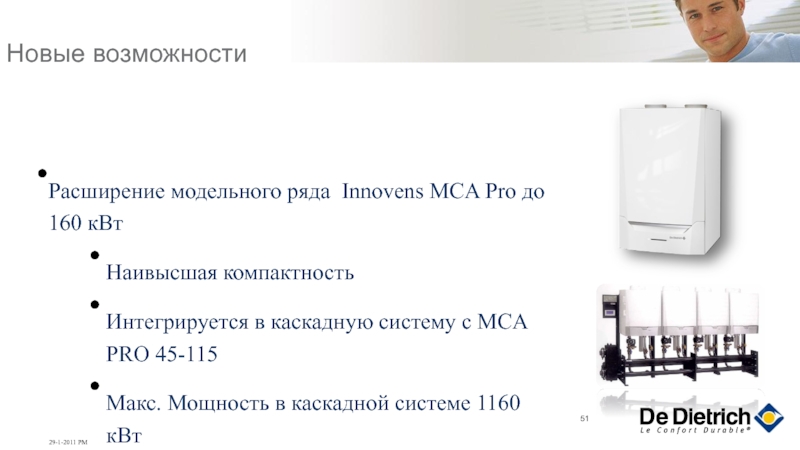

Слайд 51Новые возможности

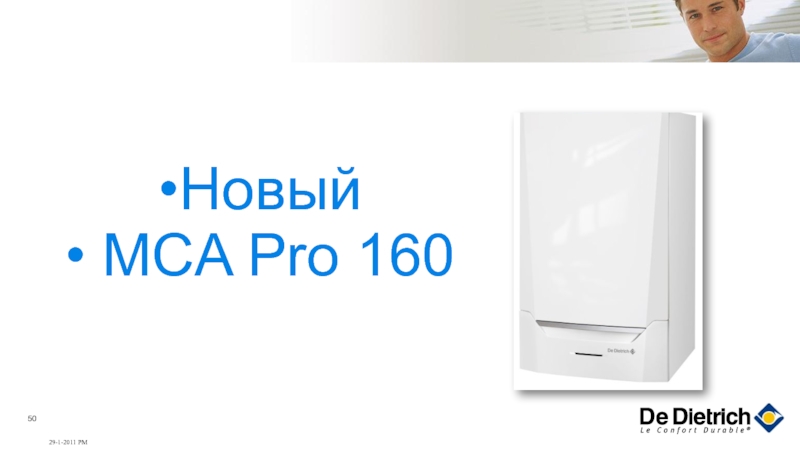

Расширение модельного ряда Innovens MCA Pro до 160 кВт
Наивысшая
компактность
Интегрируется в каскадную систему с MCA PRO 45-115
Макс. Мощность в
каскадной системе 1160 кВт
Новая электронная платформа
Слайд 52Характеристики
Мощность 160 кВт при 50/30°C
Новый литой теплообменник De Dietrich

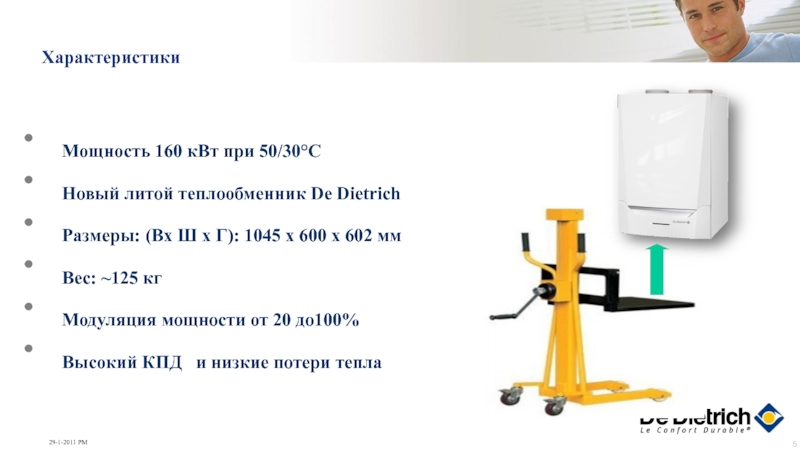

Размеры: (Вx
Ш x Г): 1045 x 600 x 602 мм
Вес: ~125
кг
Модуляция мощности от 20 до100%
Высокий КПД и низкие потери тепла

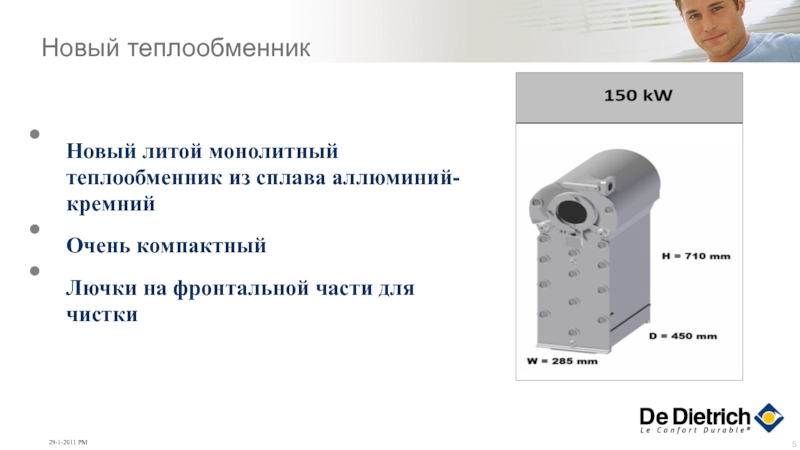

Слайд 53Новый теплообменник
Новый литой монолитный теплообменник из сплава аллюминий-кремний
Очень компактный
Лючки на
фронтальной части для чистки

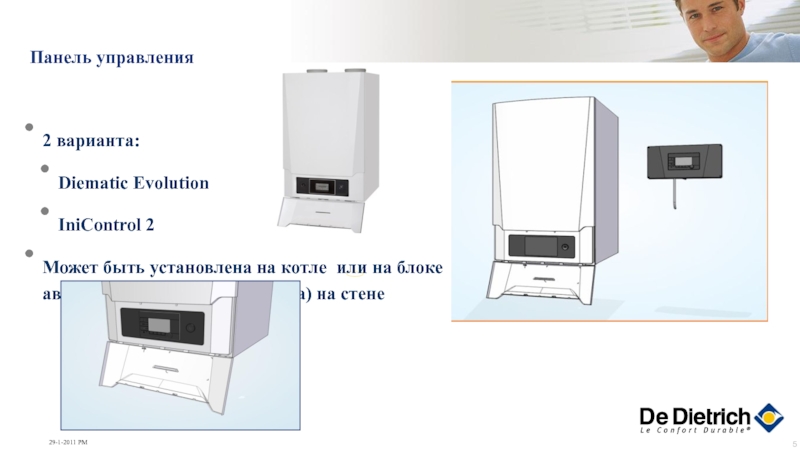

Слайд 55Панель управления
2 варианта:
Diematic Evolution
IniControl 2
Может быть установлена на котле
или на блоке автоматики (в комплекте котла) на стене

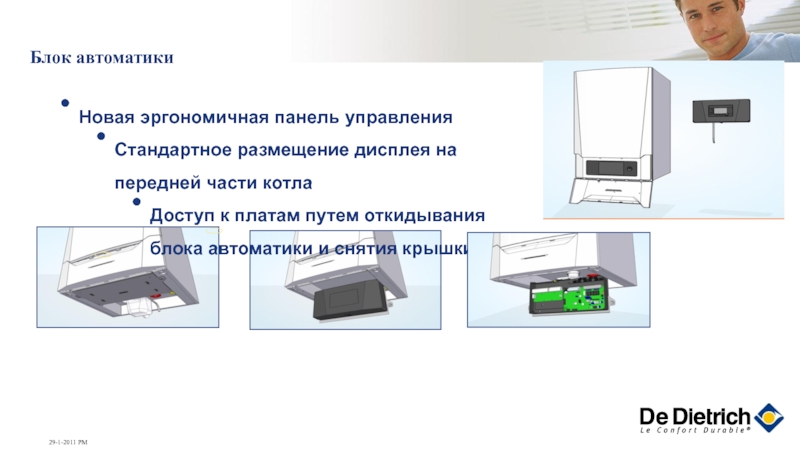

Слайд 56Блок автоматики
Новая эргономичная панель управления
Стандартное размещение дисплея на передней части
котла
Доступ к платам путем откидывания блока автоматики и снятия крышки
Расположение
на стене
В этом случае дисплей размещается прямо на блоке автоматики

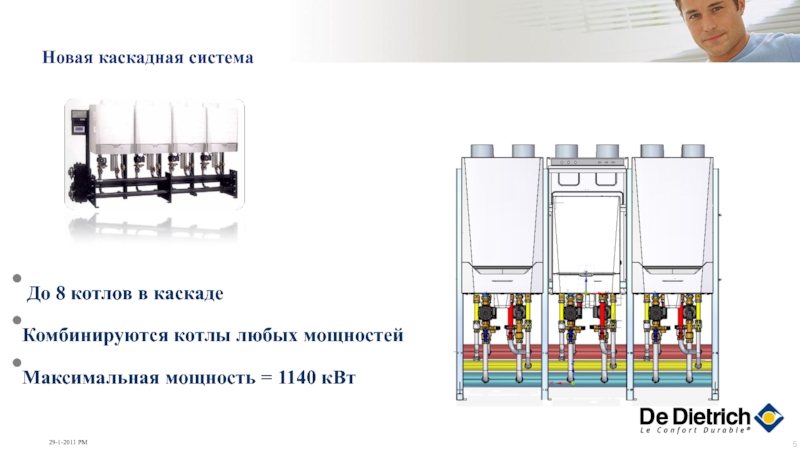

Слайд 57Новая каскадная система
До 8 котлов в каскаде
Комбинируются котлы любых
мощностей
Максимальная мощность = 1140 кВт

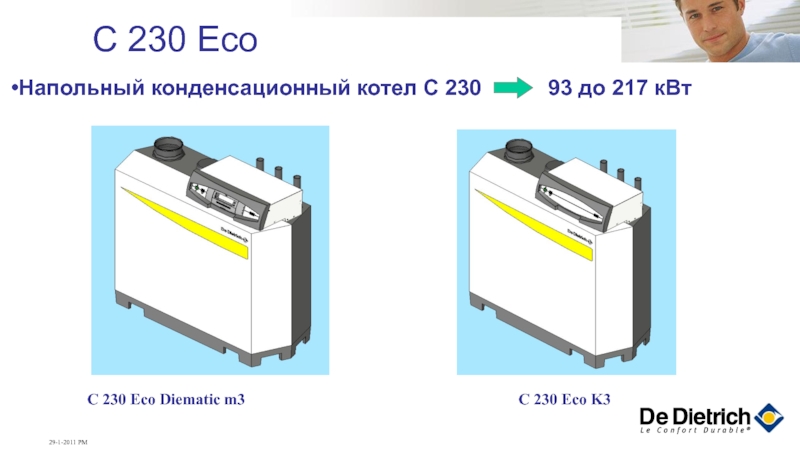

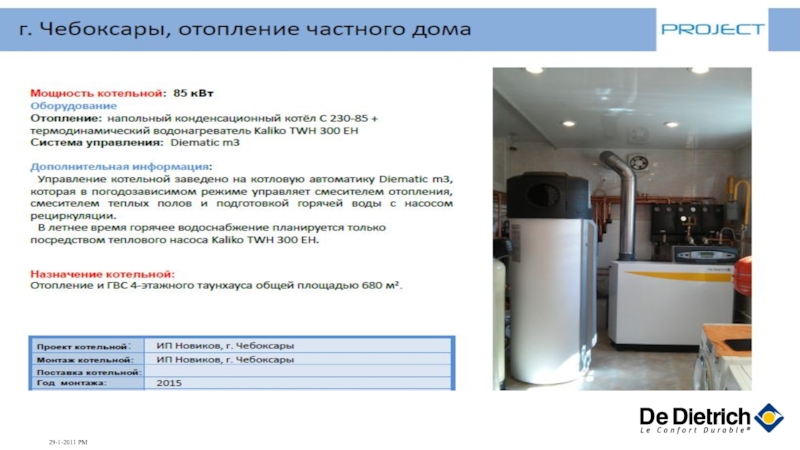

Слайд 58C 230 Eco
Напольный конденсационный котел C 230
93 до 217 кВт
C 230 Eco Diematic m3
C 230 Eco K3

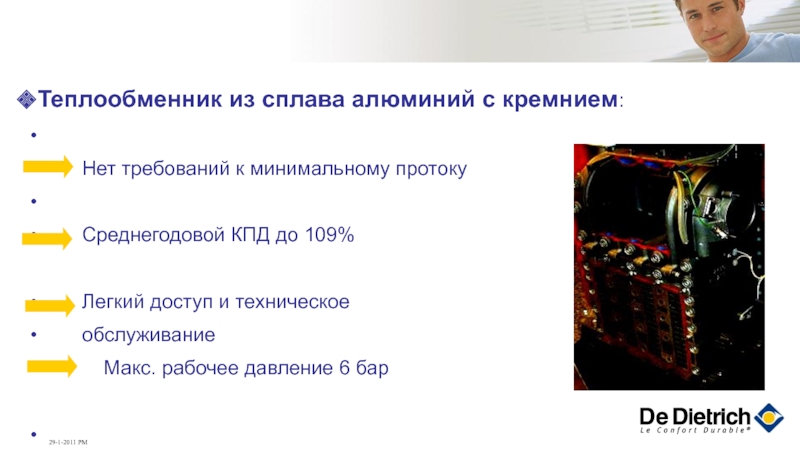

Слайд 59Теплообменник из сплава алюминий с кремнием:
Нет требований к минимальному протоку
Среднегодовой КПД до 109%
Легкий доступ и техническое
обслуживание
Макс. рабочее давление 6 бар

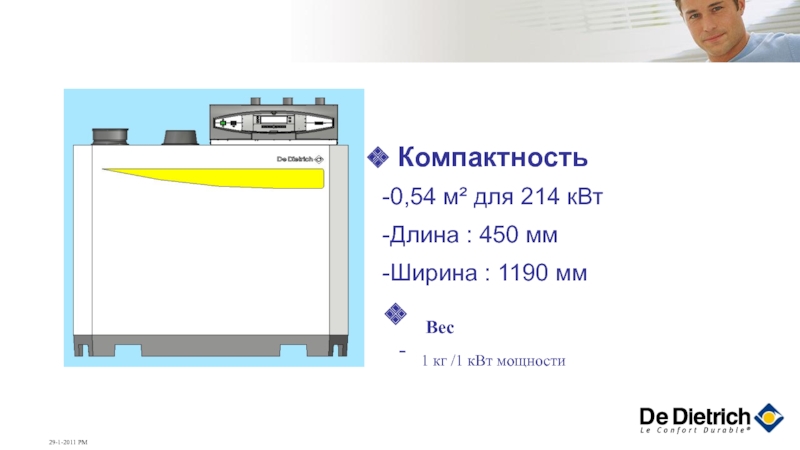

Слайд 60 Компактность
0,54 м² для 214 кВт
Длина : 450 мм
Ширина :
1190 мм
Вес
1 кг /1 кВт мощности

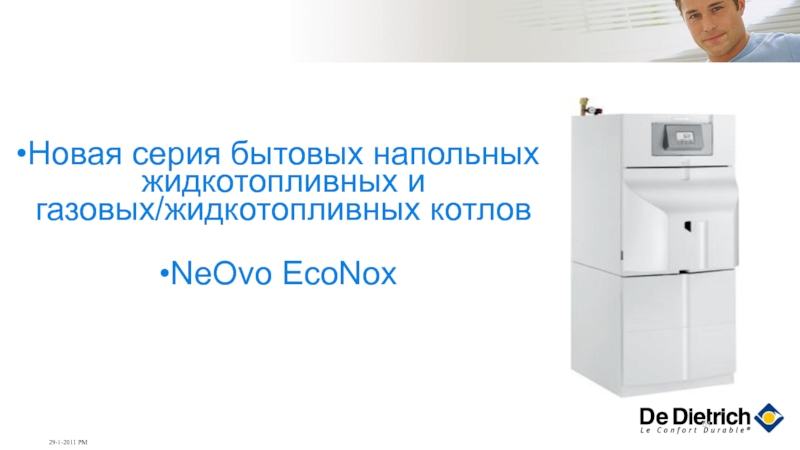

Слайд 61Новая серия бытовых напольных жидкотопливных и газовых/жидкотопливных котлов
NeOvo EcoNox
Слайд 62Описание серии
NeOvo EcoNox : Классические жидкотопливные котлы
EF: модели для установки
наддувной газовой или жидкотопливной горелки
EFU: модели Unit с установленной
жидкотопливной горелкой
Мощность: 22 – 29 – 36 – 46 кВт
Панели управления: B-Control / IniControl 2
Модели с водонагревателем
объёмом 110 л (22 кВт)
Модели с водонагревателем
объёмом 160 л (22 и 29кВт)
Слайд 63Описание серии
NeOvo Condens : Конденсационные жидкотопливные котлы
19, 24, 32, 40,
50 кВт
EFU C E… FF/VEL 110SL
Модели отсутствуют в печатном
каталоге,
но сертифицированы и
поставляются под заказ

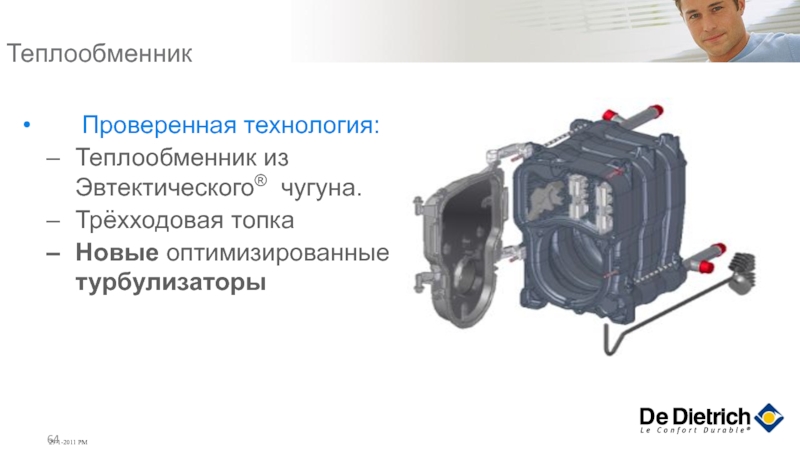

Слайд 64Проверенная технология:
Теплообменник из Эвтектического® чугуна.
Трёхходовая топка
Новые оптимизированные турбулизаторы
Теплообменник

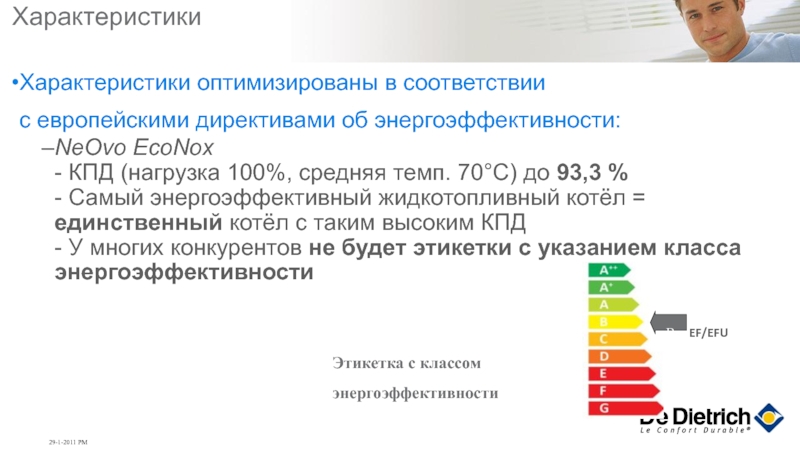

Слайд 65Характеристики оптимизированы в соответствии
с европейскими директивами об энергоэффективности:
NeOvo EcoNox
- КПД
(нагрузка 100%, средняя темп. 70°C) до 93,3 %
- Самый энергоэффективный
жидкотопливный котёл = единственный котёл с таким высоким КПД
- У многих конкурентов не будет этикетки с указанием класса энергоэффективности
Этикетка с классом энергоэффективности
Характеристики

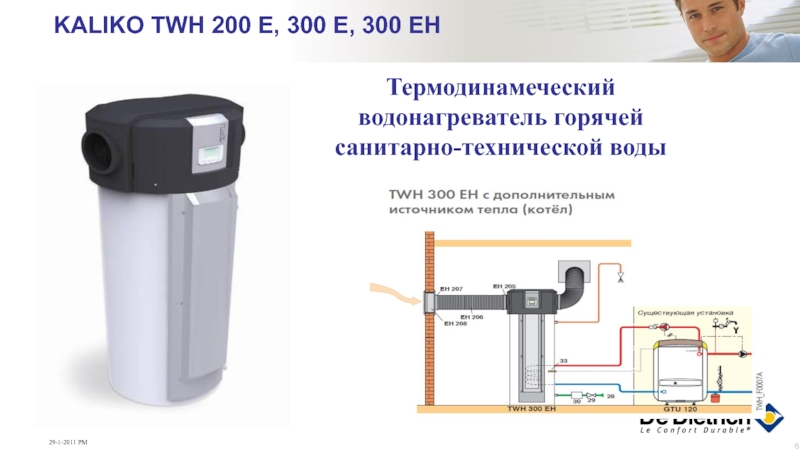

Слайд 68KALIKO TWH 200 E, 300 E, 300 EH
Термодинамеческий водонагреватель горячей
санитарно-технической воды

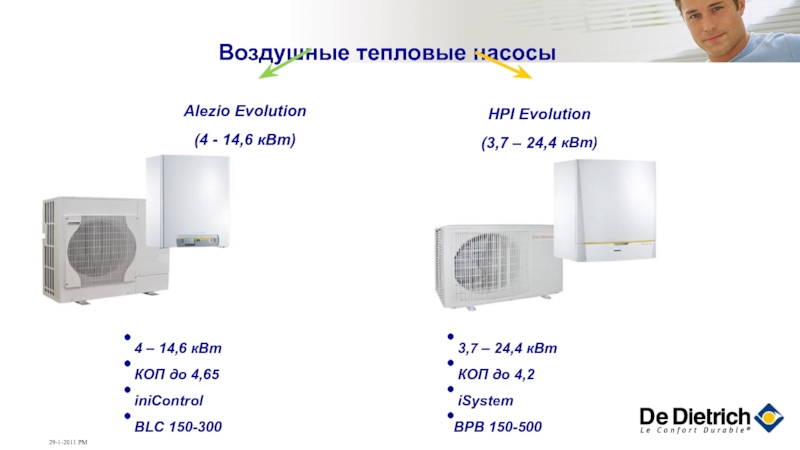

Слайд 70Alezio Evolution
(4 - 14,6 кВт)
Воздушные тепловые насосы
HPI Evolution
(3,7 – 24,4
кВт)
4 – 14,6 кВт
КОП до 4,65
iniControl
BLC
150-300
3,7 – 24,4 кВт
КОП до 4,2
iSystem
BPB 150-500

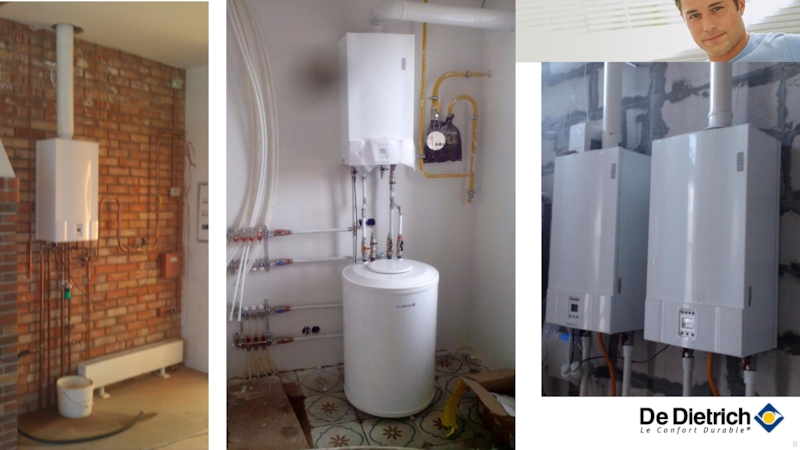

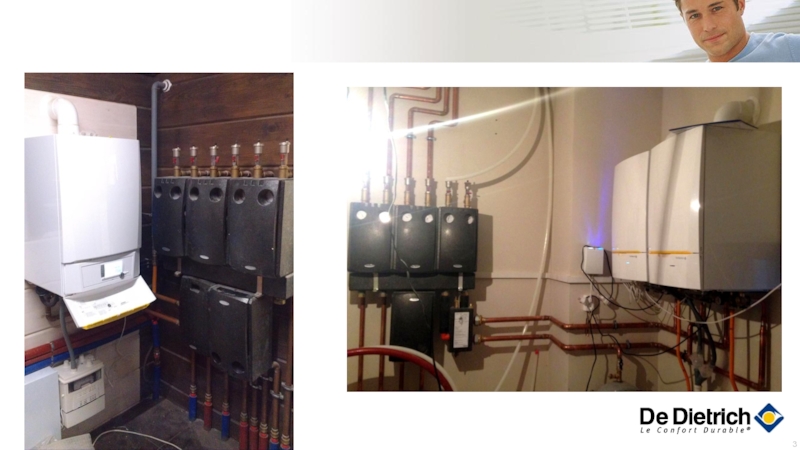

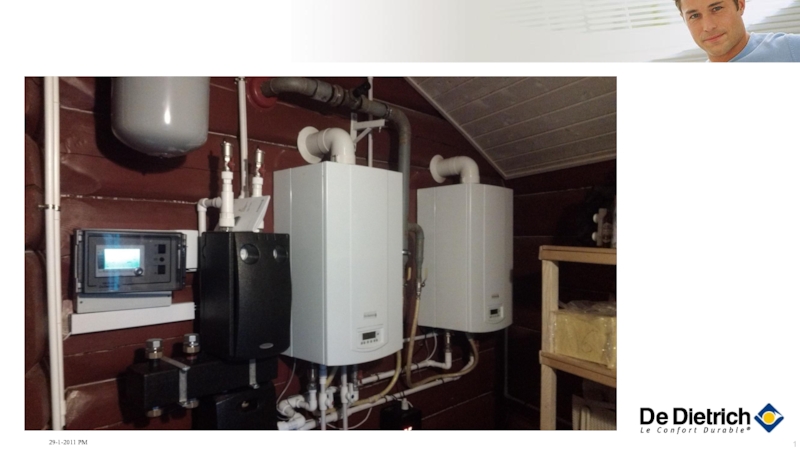

Слайд 71Примеры установок с HPI Evolution

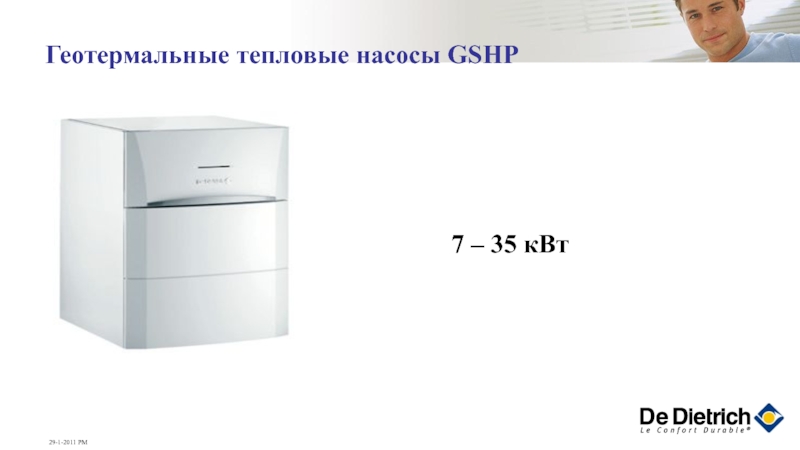

Слайд 72Геотермальные тепловые насосы GSHP
7 – 35 кВт

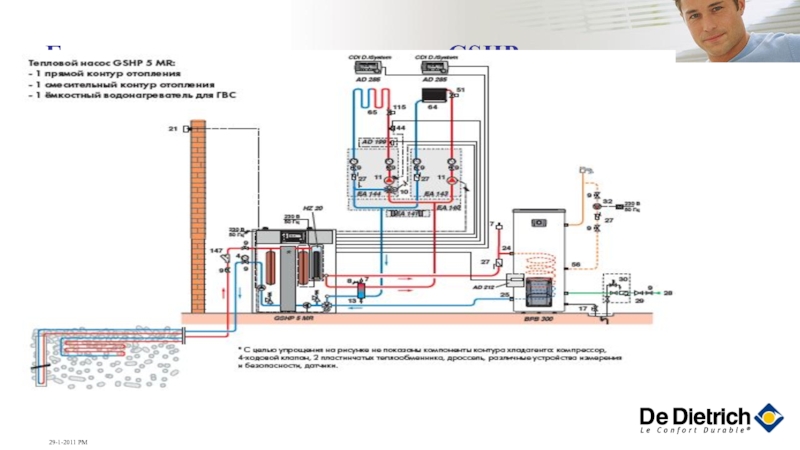

Слайд 73Геотермальные тепловые насосы GSHP
